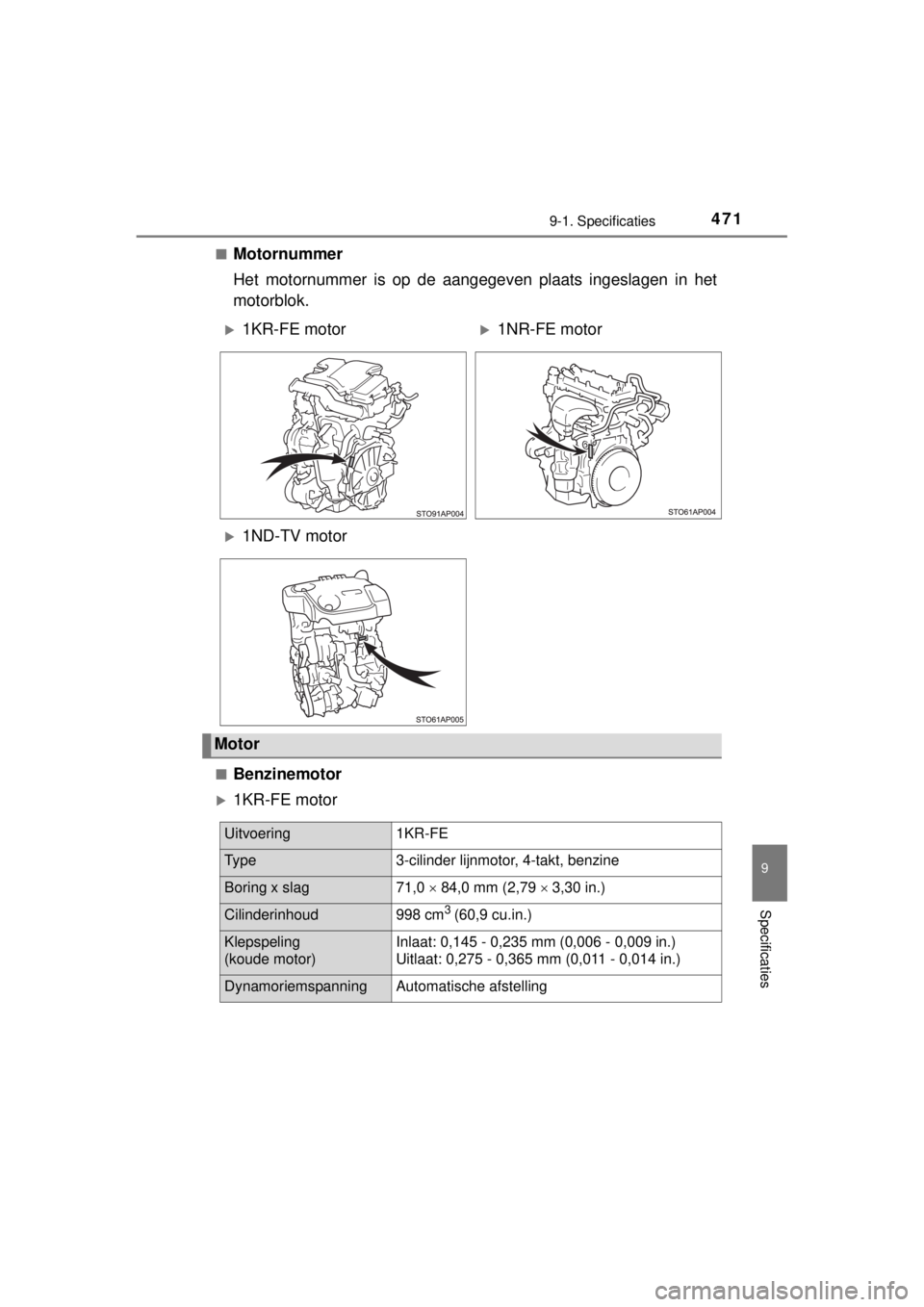

Page 471 of 512

4719-1. Specificaties
9
Specificaties
YARIS_F_WE_52D53E■
Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
■Benzinemotor
1KR-FE motor
1KR-FE motor1NR-FE motor
1ND-TV motor
Motor
Uitvoering1KR-FE
Ty p e3-cilinder lijnmotor, 4-takt, benzine
Boring x slag71,0 84,0 mm (2,79 3,30 in.)
Cilinderinhoud998 cm3 (60,9 cu.in.)
Klepspeling
(koude motor)Inlaat: 0,145 - 0,235 mm (0,006 - 0,009 in.)
Uitlaat: 0,275 - 0,365 mm (0,011 - 0,014 in.)
DynamoriemspanningAutomatische afstelling

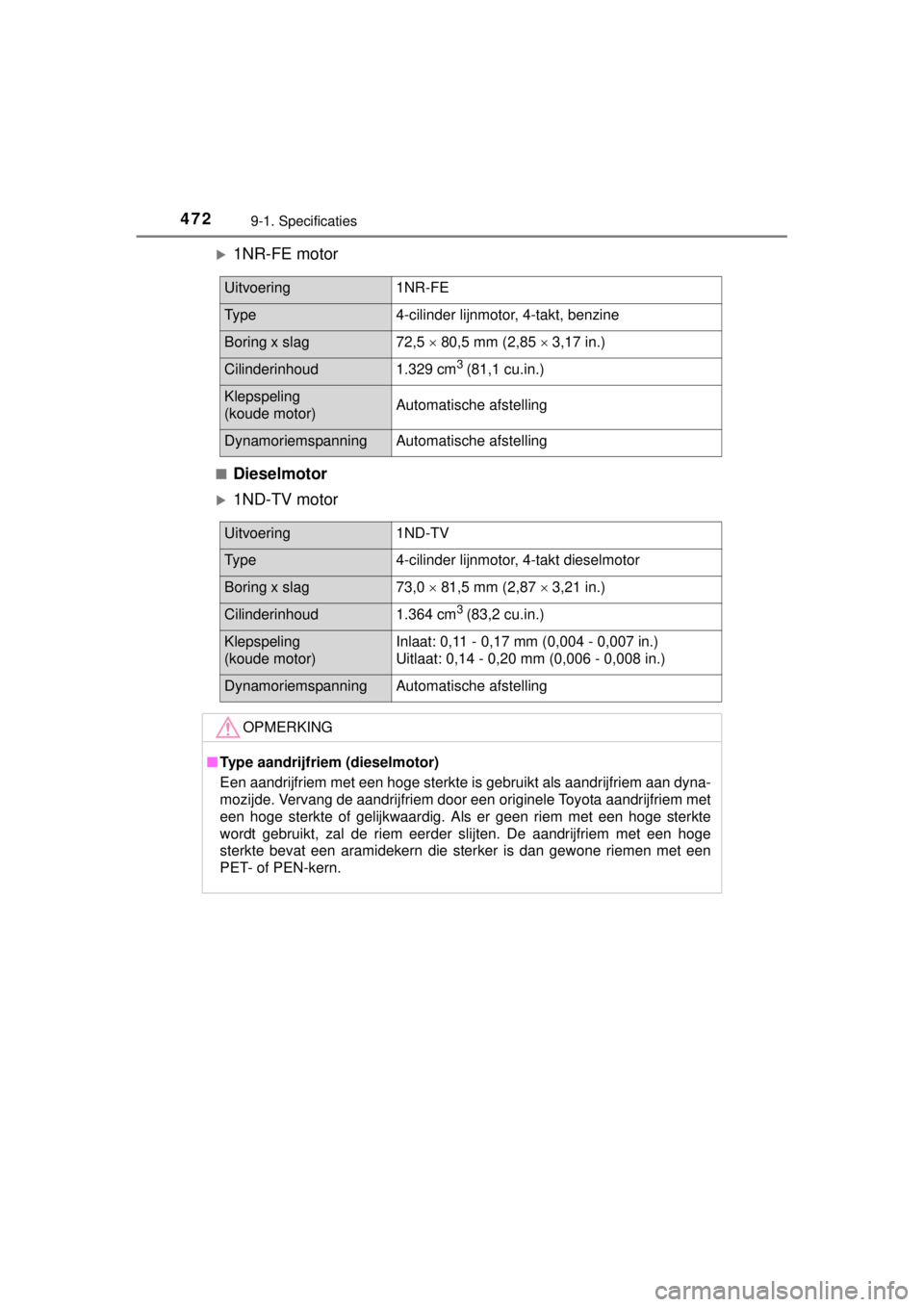

Page 472 of 512

4729-1. Specificaties
YARIS_F_WE_52D53E
1NR-FE motor
■Dieselmotor
1ND-TV motor
Uitvoering1NR-FE
Ty p e4-cilinder lijnmotor, 4-takt, benzine
Boring x slag72,5 80,5 mm (2,85 3,17 in.)
Cilinderinhoud1.329 cm3 (81,1 cu.in.)
Klepspeling
(koude motor)Automatische afstelling
DynamoriemspanningAutomatische afstelling
Uitvoering1ND-TV
Ty p e4-cilinder lijnmotor, 4-takt dieselmotor
Boring x slag73,0 81,5 mm (2,87 3,21 in.)
Cilinderinhoud1.364 cm3 (83,2 cu.in.)
Klepspeling
(koude motor)Inlaat: 0,11 - 0,17 mm (0,004 - 0,007 in.)
Uitlaat: 0,14 - 0,20 mm (0,006 - 0,008 in.)
DynamoriemspanningAutomatische afstelling
OPMERKING
■Type aandrijfriem (dieselmotor)
Een aandrijfriem met een hoge sterkte is gebruikt als aandrijfriem aan dyna-
mozijde. Vervang de aandrijfriem door een originele Toyota aandrijfriem met
een hoge sterkte of gelijkwaardig. Als er geen riem met een hoge sterkte
wordt gebruikt, zal de riem eerder slijten. De aandrijfriem met een hoge
sterkte bevat een aramidekern die sterker is dan gewone riemen met een
PET- of PEN-kern.

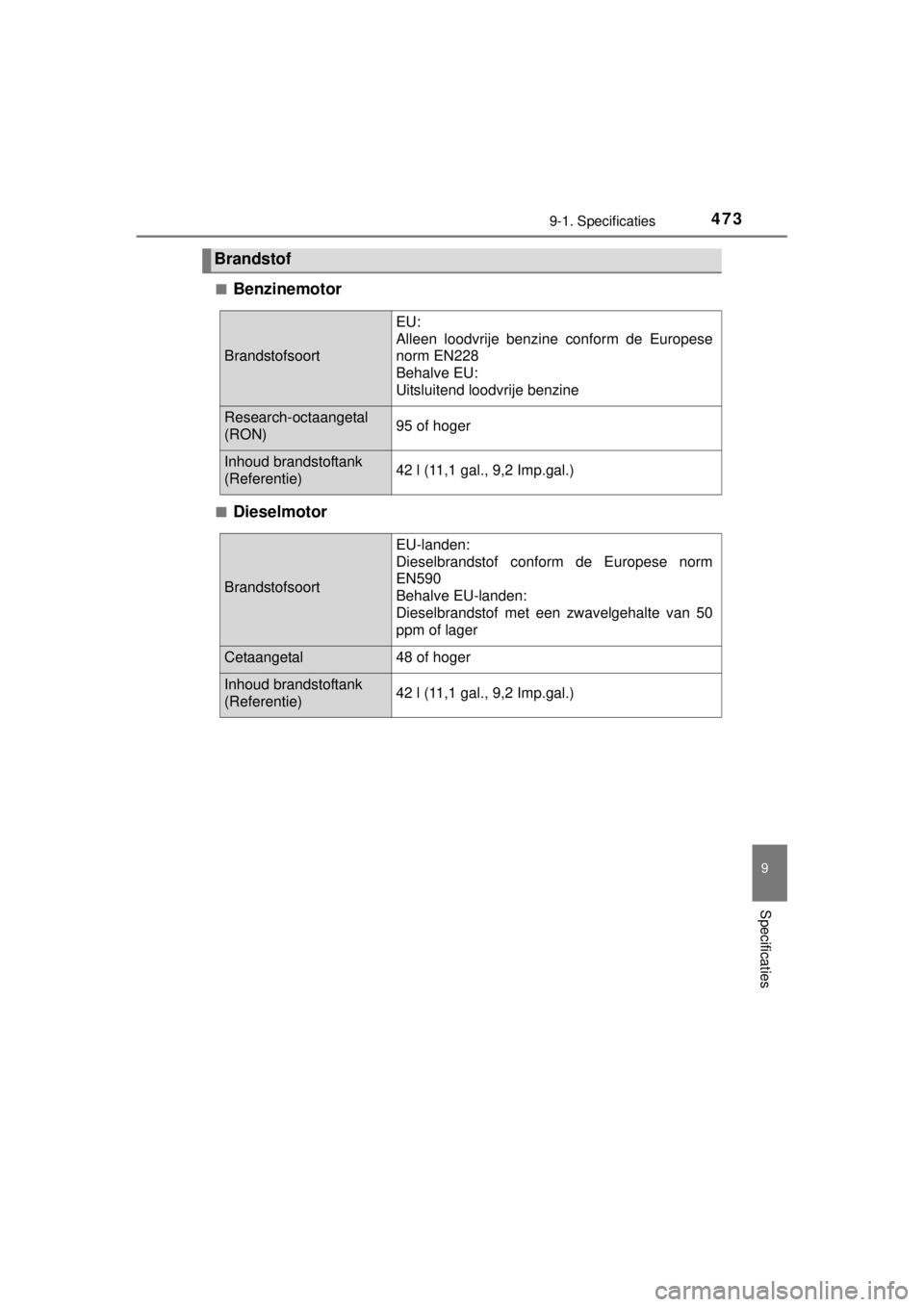

Page 473 of 512

4739-1. Specificaties
9
Specificaties
YARIS_F_WE_52D53E■
Benzinemotor
■Dieselmotor
Brandstof
Brandstofsoort
EU:
Alleen loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(Referentie)42 l (11,1 gal., 9,2 Imp.gal.)
Brandstofsoort
EU-landen:
Dieselbrandstof conform de Europese norm
EN590
Behalve EU-landen:
Dieselbrandstof met een zwavelgehalte van 50
ppm of lager
Cetaangetal48 of hoger
Inhoud brandstoftank
(Referentie)42 l (11,1 gal., 9,2 Imp.gal.)
Page 474 of 512

4749-1. Specificaties
YARIS_F_WE_52D53E■
Inhoud (verversen (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
Smeersysteem (benzinemotor)
Met filter1KR-FE motor
2,8 l (3,0 qt., 2,5 Imp.qt.)
1NR-FE motor
3,4 liter (3,6 qt., 3,0 Imp.qt.)
Zonder filter1KR-FE motor
2,6 l (2,7 qt., 2,3 Imp.qt.)
1NR-FE motor
3,2 l (3,4 qt., 2,8 Imp.qt.)
Page 475 of 512

4759-1. Specificaties
9
Specificaties
YARIS_F_WE_52D53E■

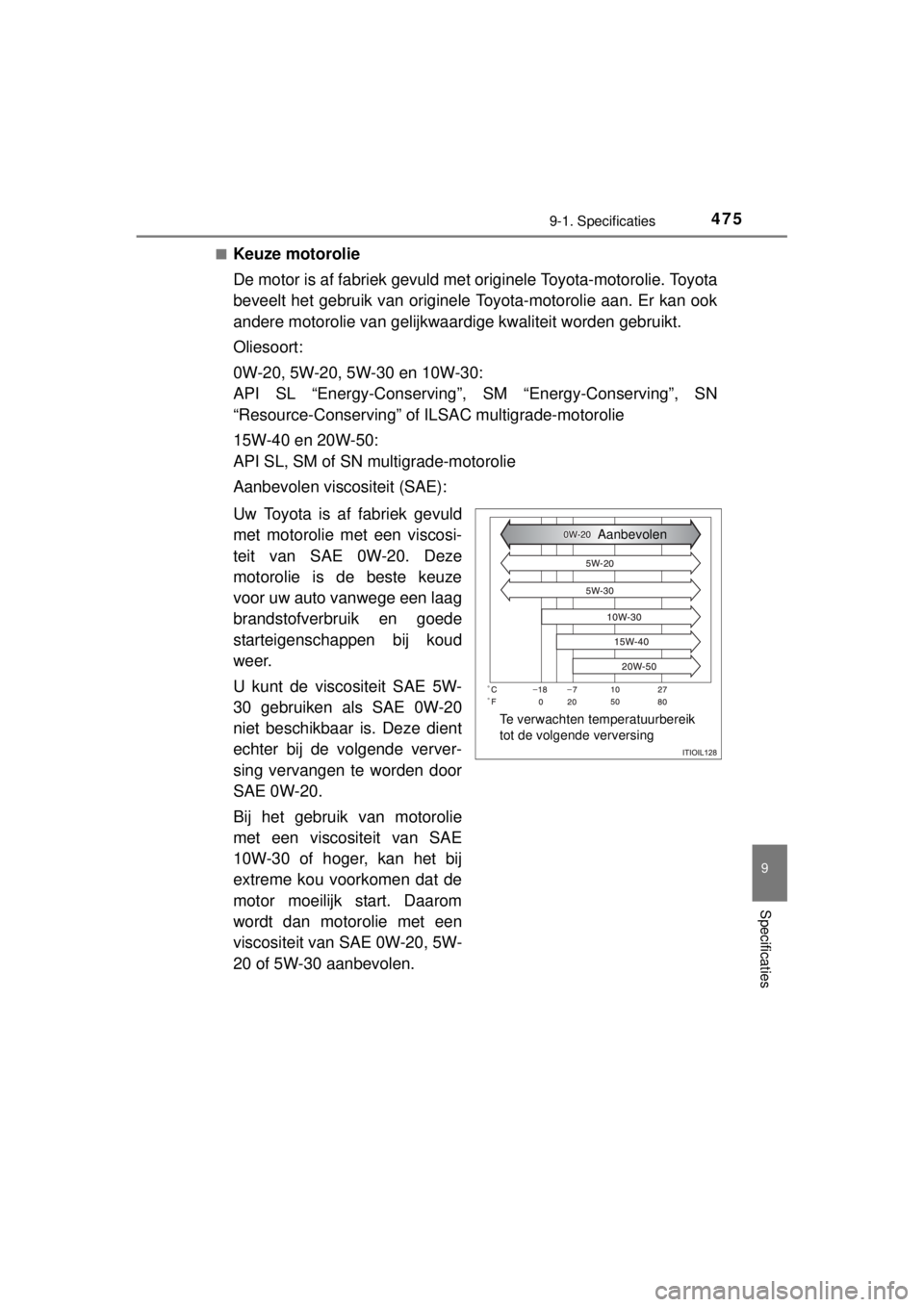

Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40 en 20W-50:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20, 5W-
20 of 5W-30 aanbevolen.
Te verwachten temperatuurbereik
tot de volgende verversingAanbevolen

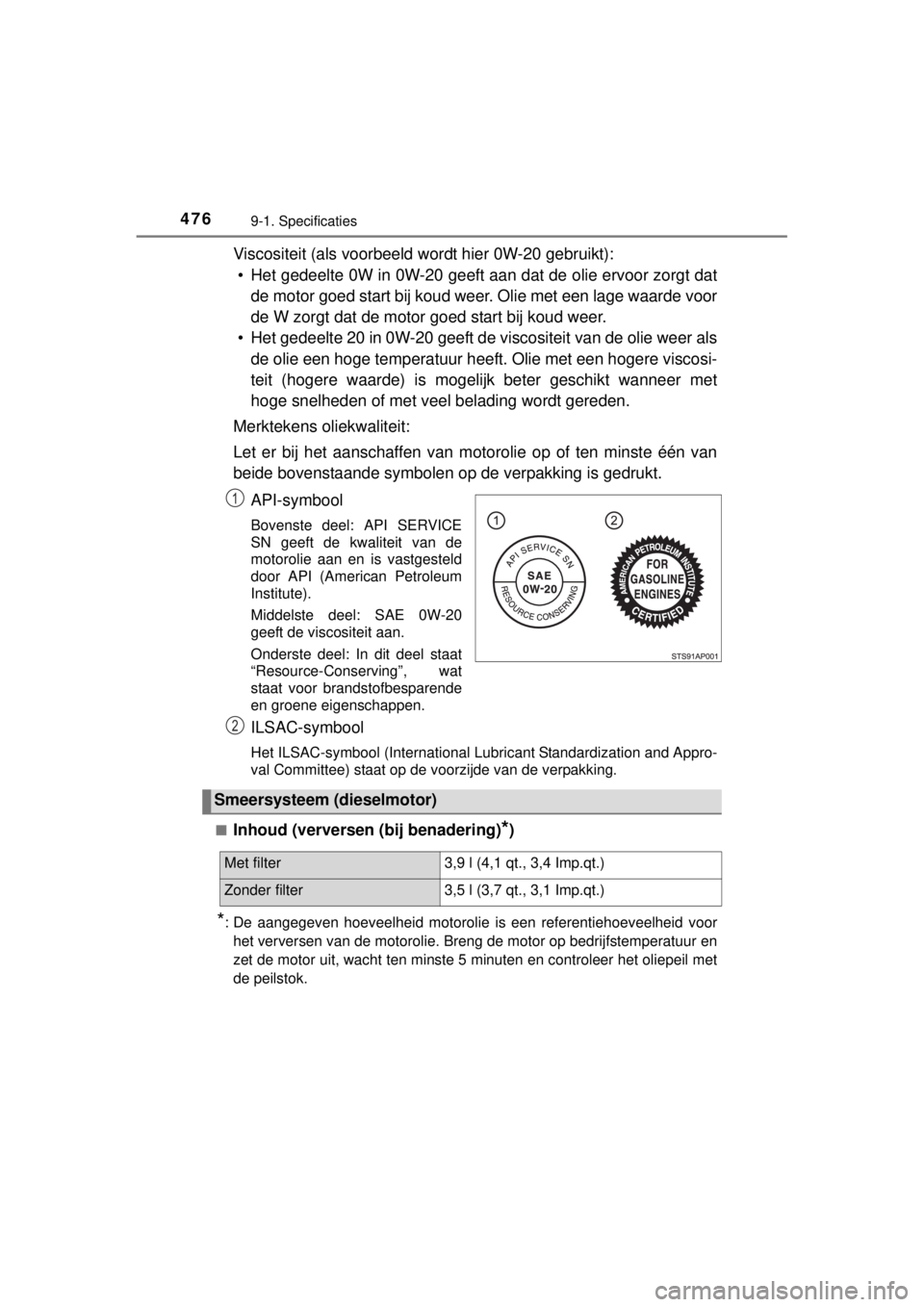

Page 476 of 512

4769-1. Specificaties
YARIS_F_WE_52D53E
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):
• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat
de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
■
Inhoud (verversen (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
1
2
Smeersysteem (dieselmotor)
Met filter 3,9 l (4,1 qt., 3,4 Imp.qt.)
Zonder filter 3,5 l (3,7 qt., 3,1 Imp.qt.)

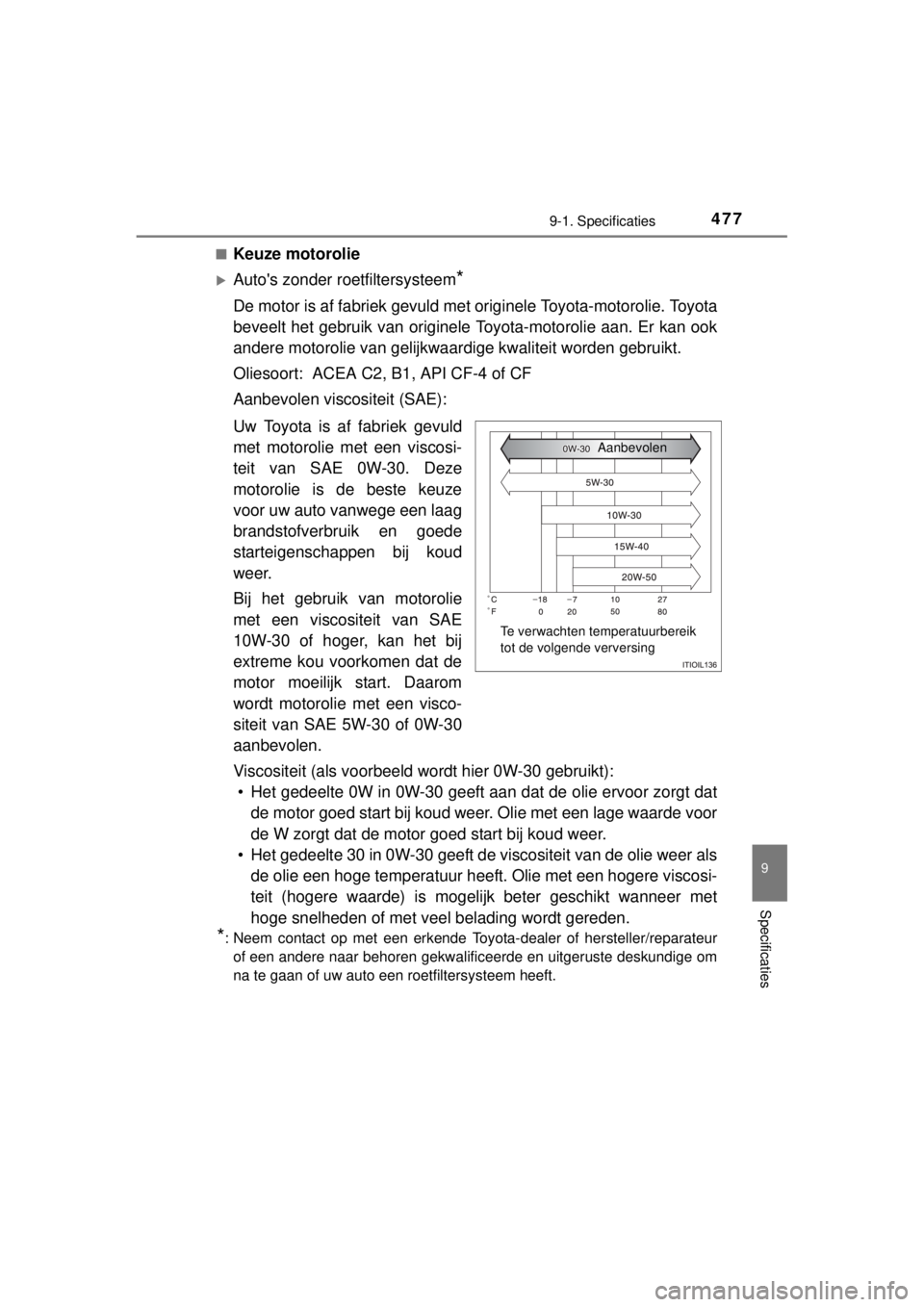

Page 477 of 512

4779-1. Specificaties
9
Specificaties
YARIS_F_WE_52D53E■
Keuze motorolie
Auto's zonder roetfiltersysteem*
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort: ACEA C2, B1, API CF-4 of CF
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt motorolie met een visco-
siteit van SAE 5W-30 of 0W-30
aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt):
• Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat
de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
*: Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige om
na te gaan of uw auto een roetfiltersysteem heeft.
Te verwachten temperatuurbereik
tot de volgende verversingAanbevolen

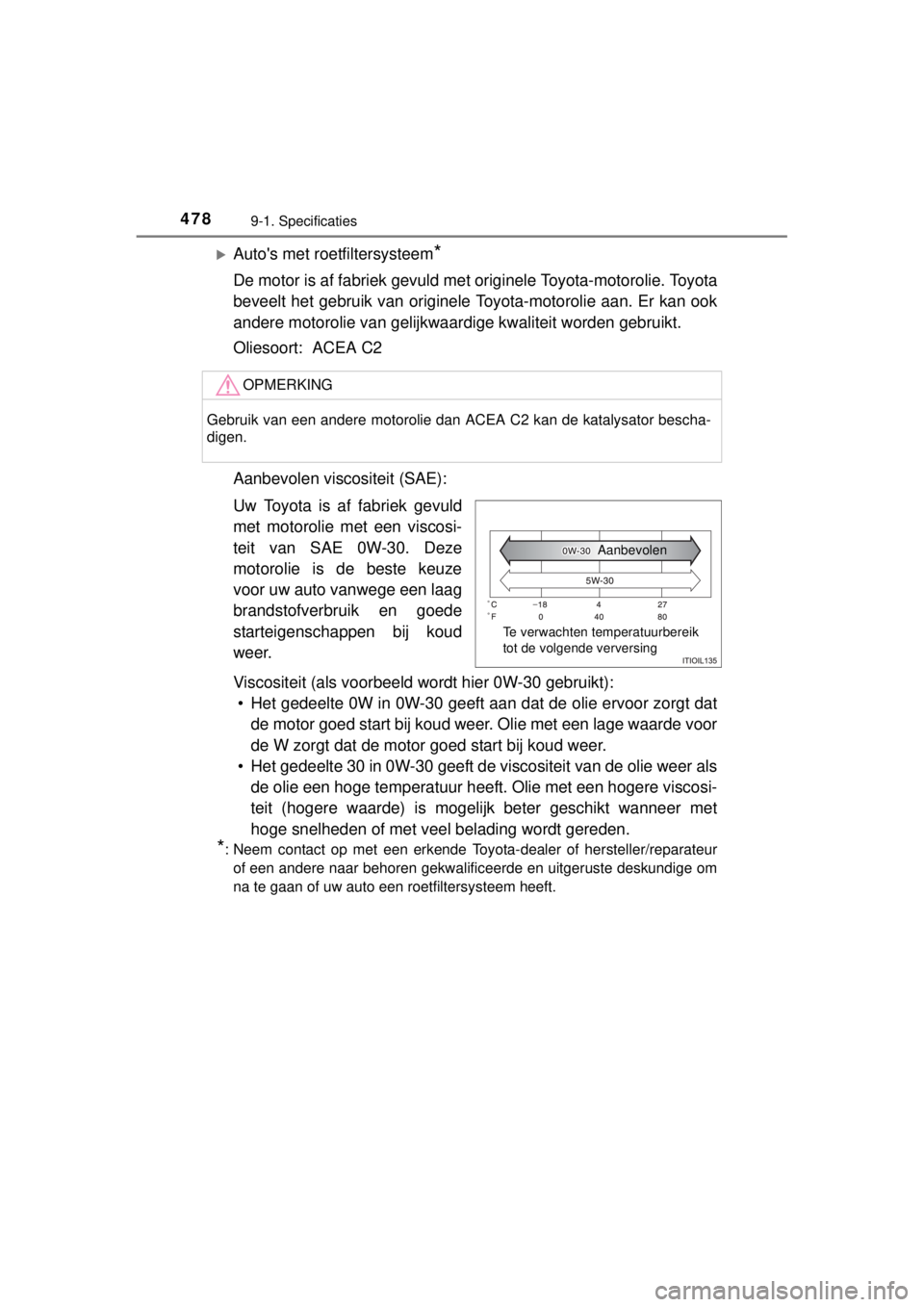

Page 478 of 512

4789-1. Specificaties
YARIS_F_WE_52D53E
Auto's met roetfiltersysteem*
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort: ACEA C2
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt):
• Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat
de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
*: Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige om
na te gaan of uw auto een roetfiltersysteem heeft.
OPMERKING
Gebruik van een andere motorolie dan ACEA C2 kan de katalysator bescha-
digen.
Te verwachten temperatuurbereik
tot de volgende verversingAanbevolen

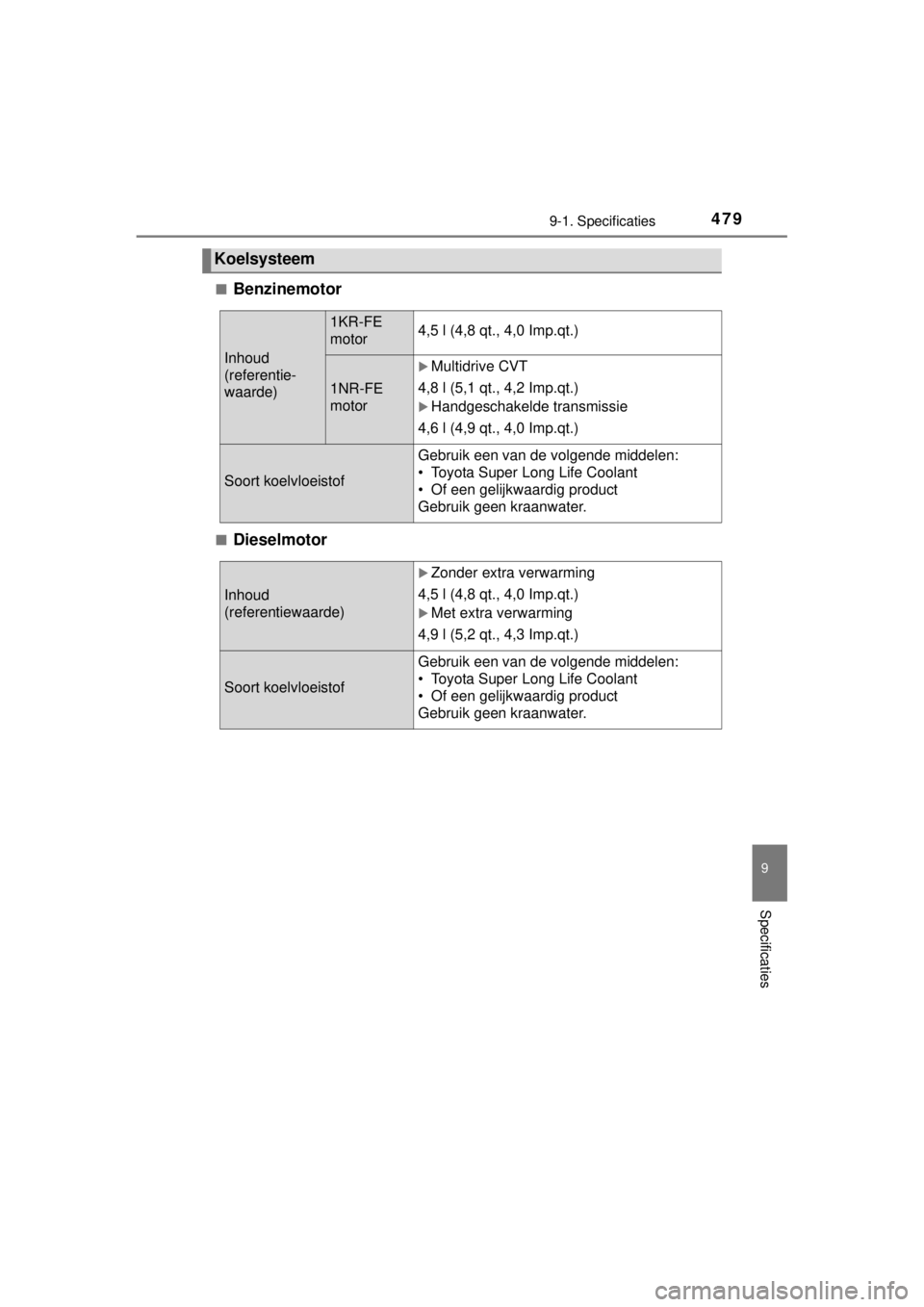

Page 479 of 512

4799-1. Specificaties
9
Specificaties
YARIS_F_WE_52D53E■
Benzinemotor
■Dieselmotor
Koelsysteem
Inhoud
(referentie-
waarde)
1KR-FE
motor4,5 l (4,8 qt., 4,0 Imp.qt.)
1NR-FE
motor
Multidrive CVT
4,8 l (5,1 qt., 4,2 Imp.qt.)
Handgeschakelde transmissie
4,6 l (4,9 qt., 4,0 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Inhoud
(referentiewaarde)
Zonder extra verwarming
4,5 l (4,8 qt., 4,0 Imp.qt.)
Met extra verwarming
4,9 l (5,2 qt., 4,3 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.

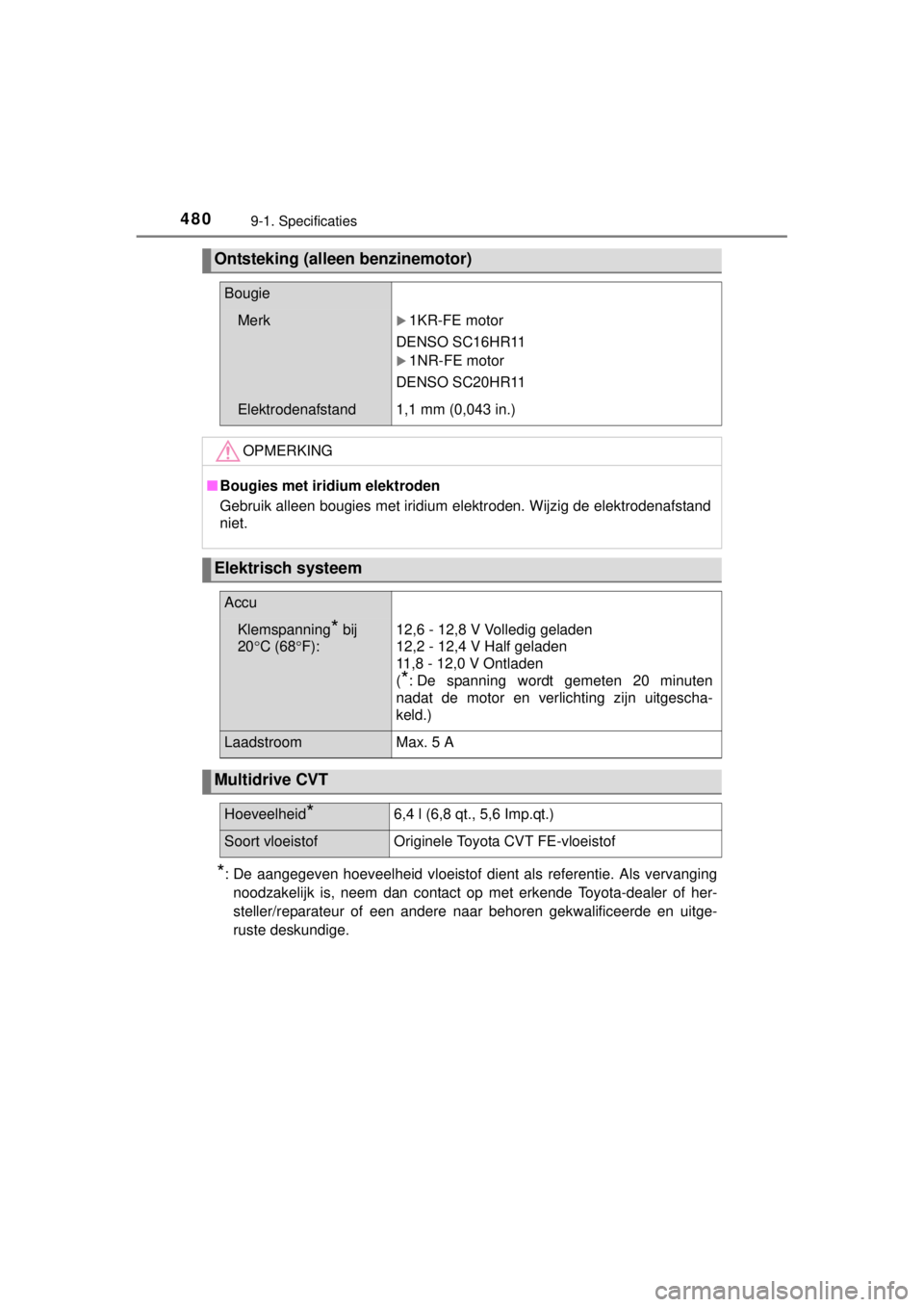

Page 480 of 512

4809-1. Specificaties
YARIS_F_WE_52D53E
*: De aangegeven hoeveelheid vloeistof dient als referentie. Als vervanging
noodzakelijk is, neem dan contact op met erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Ontsteking (alleen benzinemotor)
Bougie
Merk1KR-FE motor
DENSO SC16HR11
1NR-FE motor
DENSO SC20HR11
Elektrodenafstand1,1 mm (0,043 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
Elektrisch systeem
Accu
Klemspanning* bij
20C (68F):12,6 - 12,8 V Volledig geladen
12,2 - 12,4 V Half geladen
11,8 - 12,0 V Ontladen
(
*: De spanning wordt gemeten 20 minuten
nadat de motor en verlichting zijn uitgescha-
keld.)
Laadstroom Max. 5 A
Multidrive CVT
Hoeveelheid*6,4 l (6,8 qt., 5,6 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
