TOYOTA YARIS 2015 Instruksjoner for bruk (in Norwegian)

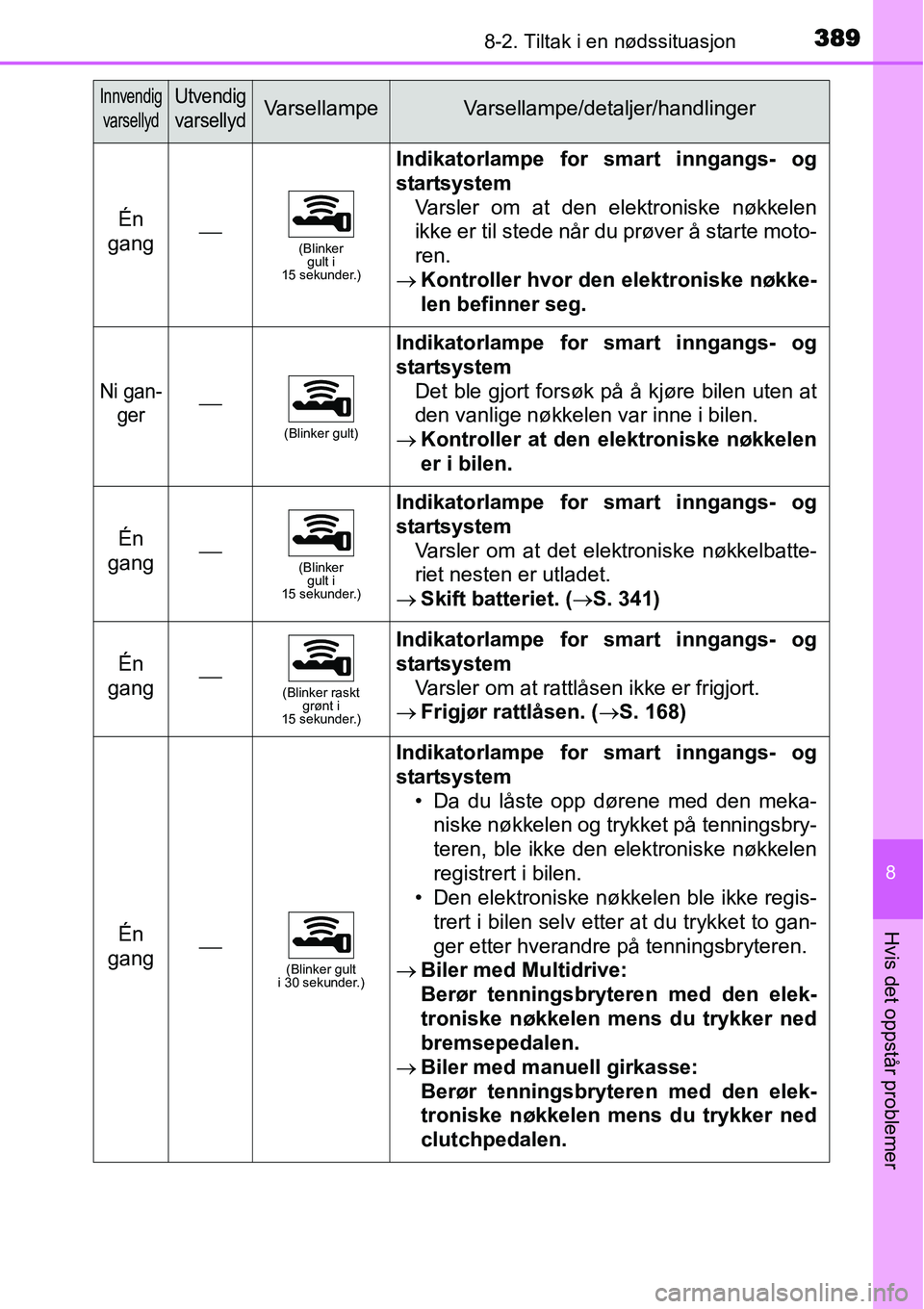

3898-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
Én
gang⎯(Blinker
gult i
15 sekunder.)
Indikatorlampe for smart inngangs- og
startsystem
Varsler om at den elektroniske nøkkelen
ikke er til stede når du prøver å starte moto-
ren.
→Kontroller hvor den elektroniske nøkke-
len befinner seg.
Ni gan-
ger⎯
(Blinker gult)
Indikatorlampe for smart inngangs- og
startsystem
Det ble gjort forsøk på å kjøre bilen uten at
den vanlige nøkkelen var inne i bilen.
→Kontroller at den elektroniske nøkkelen
er i bilen.
Én
gang⎯(Blinker
gult i
15 sekunder.)
Indikatorlampe for smart inngangs- og
startsystem
Varsler om at det elektroniske nøkkelbatte-
riet nesten er utladet.
→Skift batteriet. (→S. 341)
Én
gang⎯(Blinker raskt
grønt i
15 sekunder.)
Indikatorlampe for smart inngangs- og
startsystem
Varsler om at rattlåsen ikke er frigjort.
→Frigjør rattlåsen. (→S. 168)
Én
gang⎯(Blinker gult
i 30 sekunder.)
Indikatorlampe for smart inngangs- og
startsystem
• Da du låste opp dørene med den meka-
niske nøkkelen og trykket på tenningsbry-
teren, ble ikke den elektroniske nøkkelen
registrert i bilen.
• Den elektroniske nøkkelen ble ikke regis-
trert i bilen selv etter at du trykket to gan-
ger etter hverandre på tenningsbryteren.
→Biler med Multidrive:
Berør tenningsbryteren med den elek-
troniske nøkkelen mens du trykker ned
bremsepedalen.
→Biler med manuell girkasse:
Berør tenningsbryteren med den elek-
troniske nøkkelen mens du trykker ned
clutchpedalen.
Innvendig
varsellydUtvendig
varsellydVarsellampeVarsellampe/detaljer/handlinger

3908-2. Tiltak i en nødssituasjon

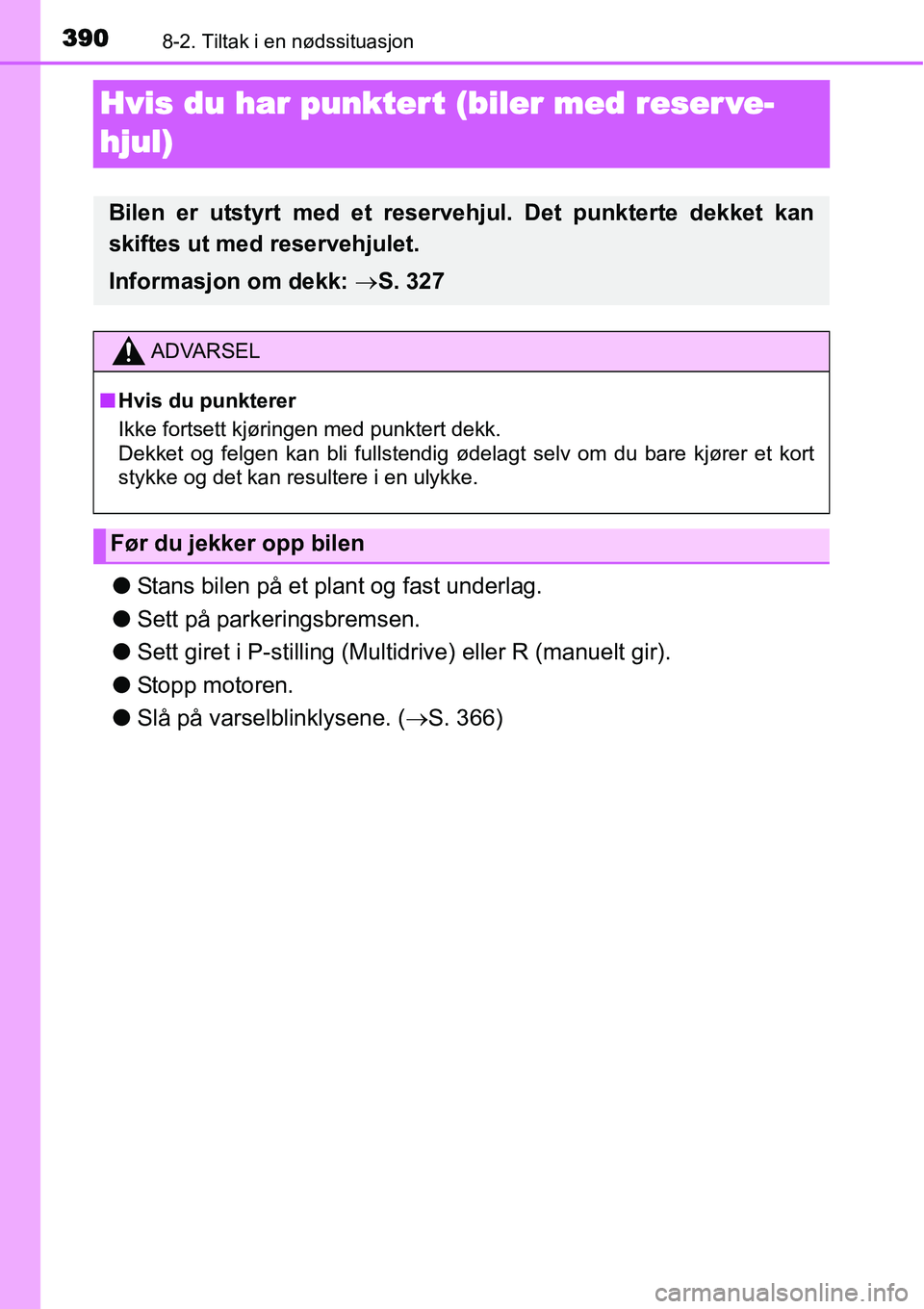

Hvis du har punktert (biler med reser ve-
hjul)
●Stans bilen på et plant og fast underlag.
●Sett på parkeringsbremsen.
●Sett giret i P-stilling (Multidrive) eller R (manuelt gir).
●Stopp motoren.
●Slå på varselblinklysene. (→S. 366)
Bilen er utstyrt med et reservehjul. Det punkterte dekket kan
skiftes ut med reservehjulet.
Informasjon om dekk: →S. 327
ADVARSEL
■Hvis du punkterer
Ikke fortsett kjøringen med punktert dekk.
Dekket og felgen kan bli fullstendig ødelagt selv om du bare kjører et kort
stykke og det kan resultere i en ulykke.
Før du jekker opp bilen

3918-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer

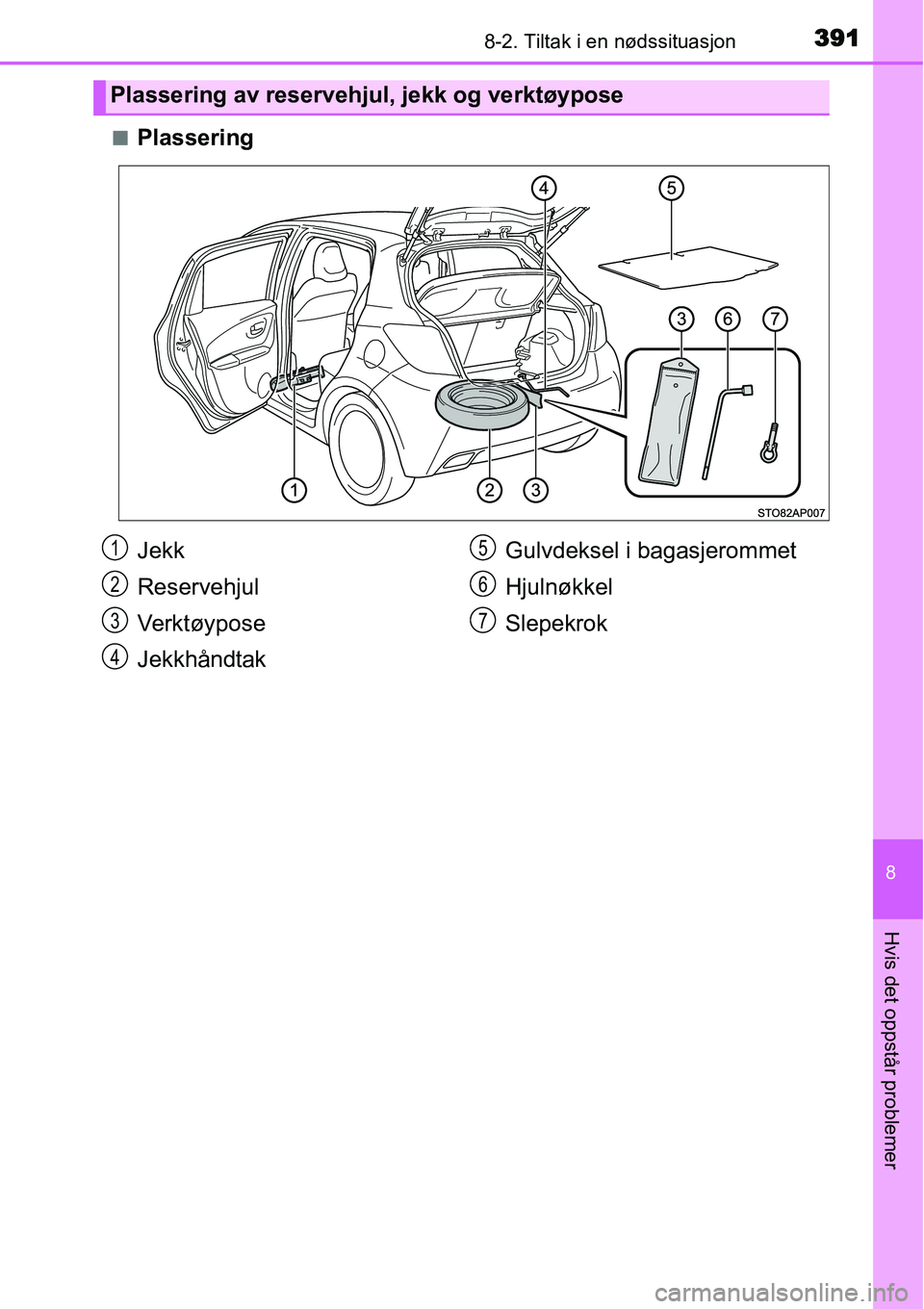

■Plassering
Plassering av reservehjul, jekk og verktøypose
Jekk
Reservehjul
Ve r k t ø y p o s e
JekkhåndtakGulvdeksel i bagasjerommet
Hjulnøkkel
Slepekrok1
2
3
4
5
6
7

3928-2. Tiltak i en nødssituasjon

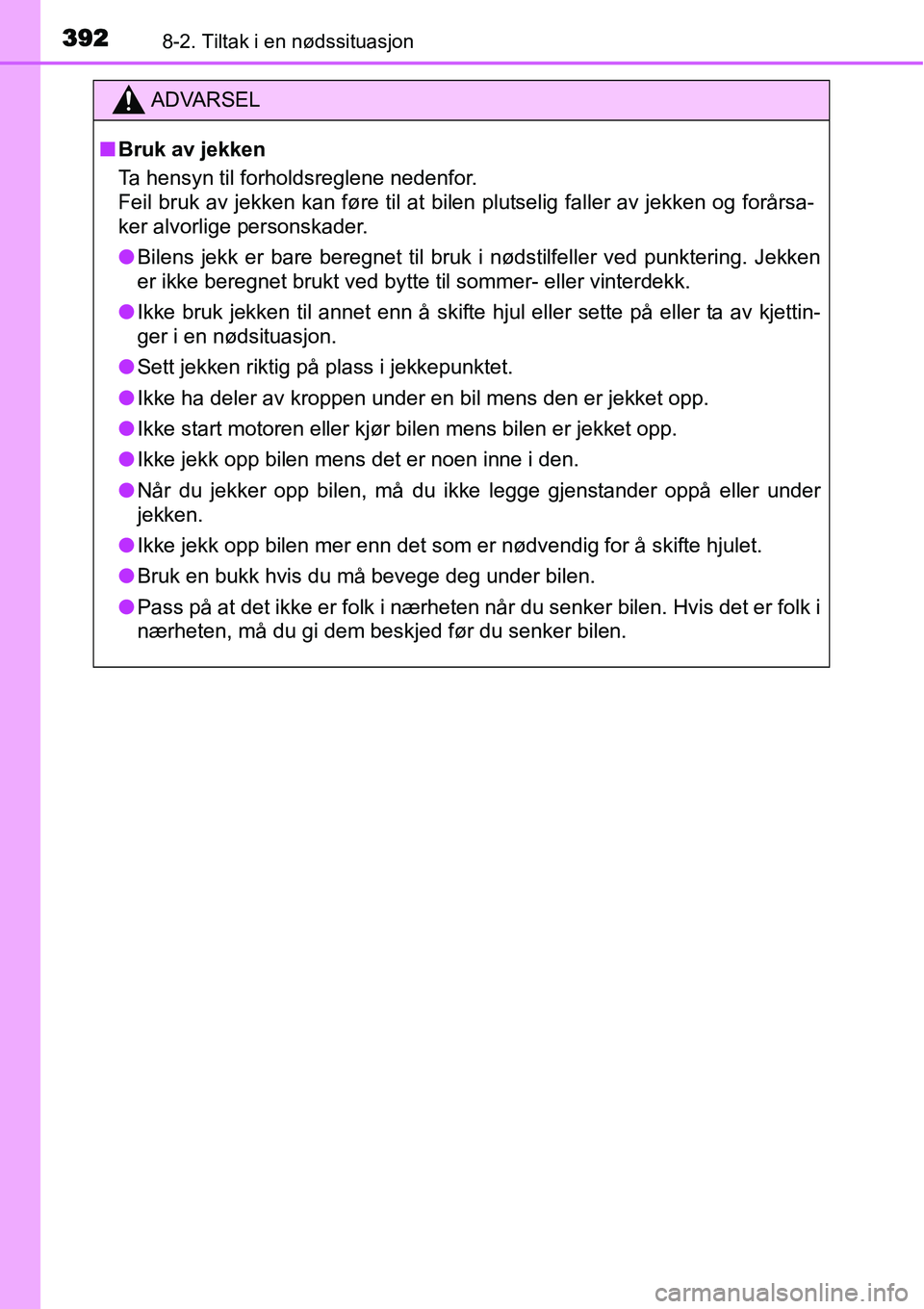

ADVARSEL
■Bruk av jekken
Ta hensyn til forholdsreglene nedenfor.
Feil bruk av jekken kan føre til at bilen plutselig faller av jekken og forårsa-
ker alvorlige personskader.
●Bilens jekk er bare beregnet til bruk i nødstilfeller ved punktering. Jekken
er ikke beregnet brukt ved bytte til sommer- eller vinterdekk.
●Ikke bruk jekken til annet enn å skifte hjul eller sette på eller ta av kjettin-
ger i en nødsituasjon.
●Sett jekken riktig på plass i jekkepunktet.
●Ikke ha deler av kroppen under en bil mens den er jekket opp.
●Ikke start motoren eller kjør bilen mens bilen er jekket opp.
●Ikke jekk opp bilen mens det er noen inne i den.
●Når du jekker opp bilen, må du ikke legge gjenstander oppå eller under
jekken.
●Ikke jekk opp bilen mer enn det som er nødvendig for å skifte hjulet.
●Bruk en bukk hvis du må bevege deg under bilen.
●Pass på at det ikke er folk i nærheten når du senker bilen. Hvis det er folk i
nærheten, må du gi dem beskjed før du senker bilen.

3938-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer

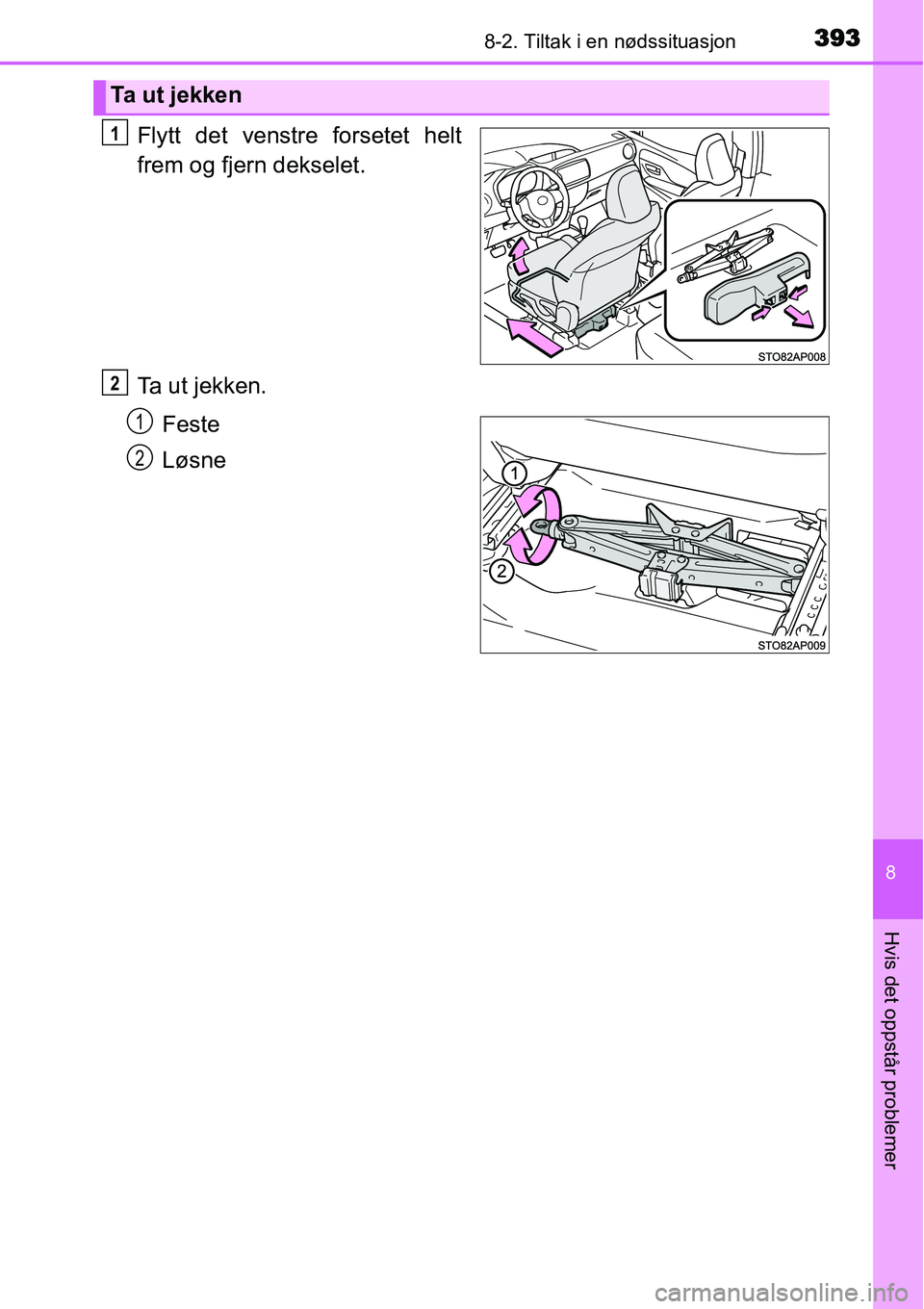

Flytt det venstre forsetet helt
frem og fjern dekselet.
Ta u t j e k k e n .
Feste
Løsne
Ta ut jekken
1
2
1
2

3948-2. Tiltak i en nødssituasjon

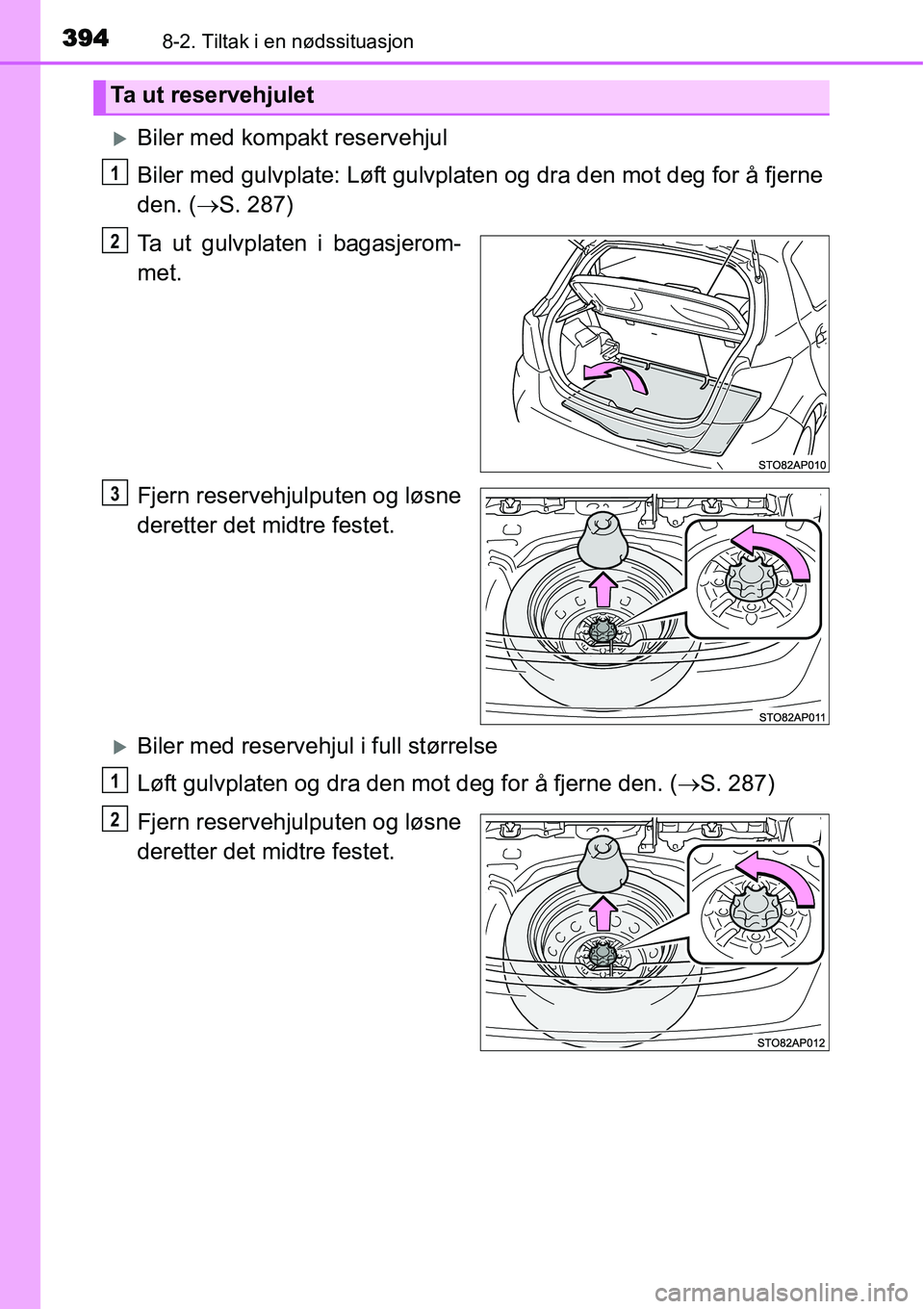

XBiler med kompakt reservehjul
Biler med gulvplate: Løft gulvplaten og dra den mot deg for å fjerne
den. (→S. 287)
Ta ut gulvplaten i bagasjerom-
met.
Fjern reservehjulputen og løsne
deretter det midtre festet.
XBiler med reservehjul i full størrelse
Løft gulvplaten og dra den mot deg for å fjerne den. (→S. 287)
Fjern reservehjulputen og løsne
deretter det midtre festet.
Ta ut reservehjulet
1
2
3
1
2

3958-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer

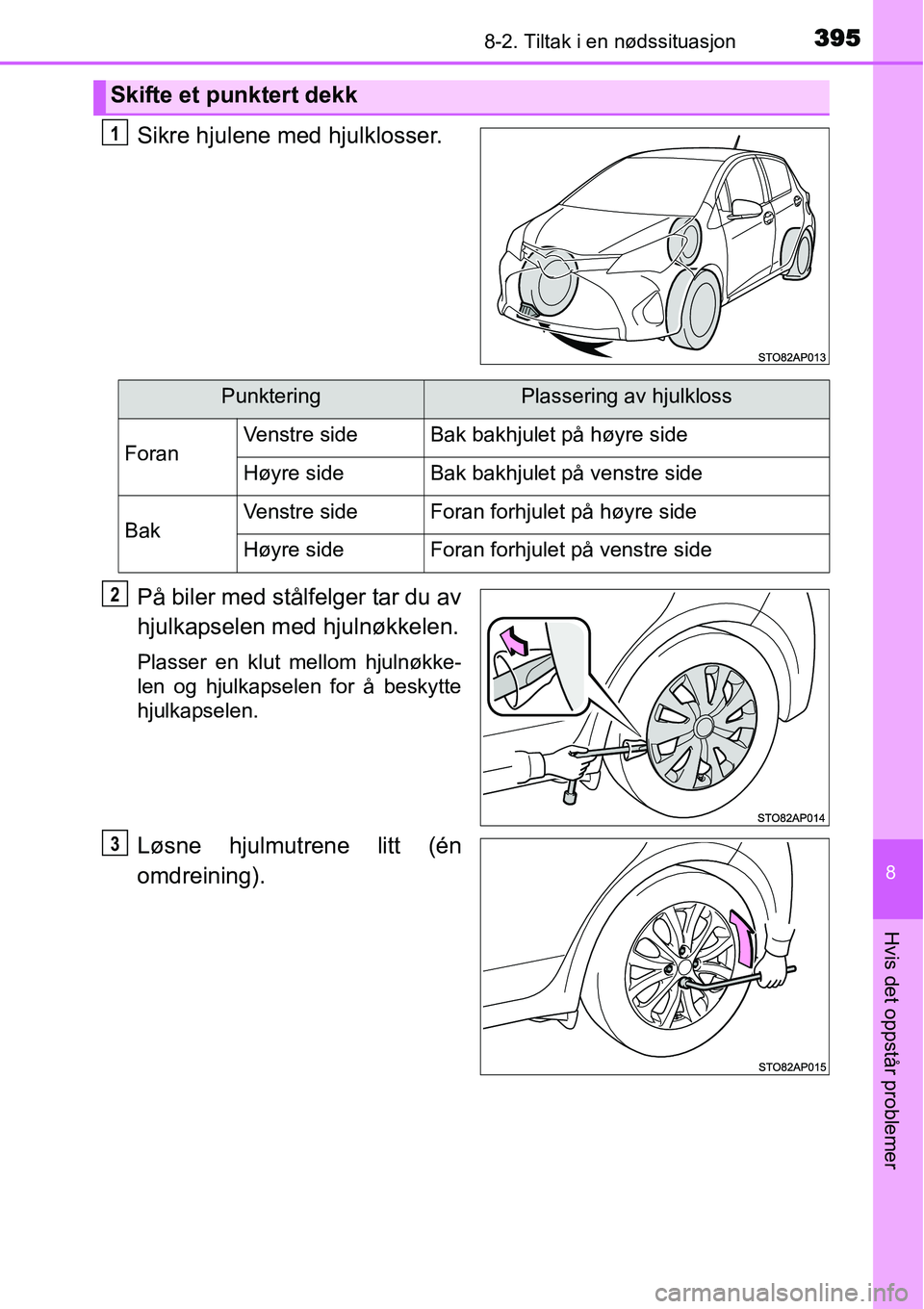

Sikre hjulene med hjulklosser.
På biler med stålfelger tar du av
hjulkapselen med hjulnøkkelen.
Plasser en klut mellom hjulnøkke-
len og hjulkapselen for å beskytte
hjulkapselen.
Løsne hjulmutrene litt (én
omdreining).
Skifte et punktert dekk
1
PunkteringPlassering av hjulkloss
ForanVenstre sideBak bakhjulet på høyre side
Høyre sideBak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
3

3968-2. Tiltak i en nødssituasjon

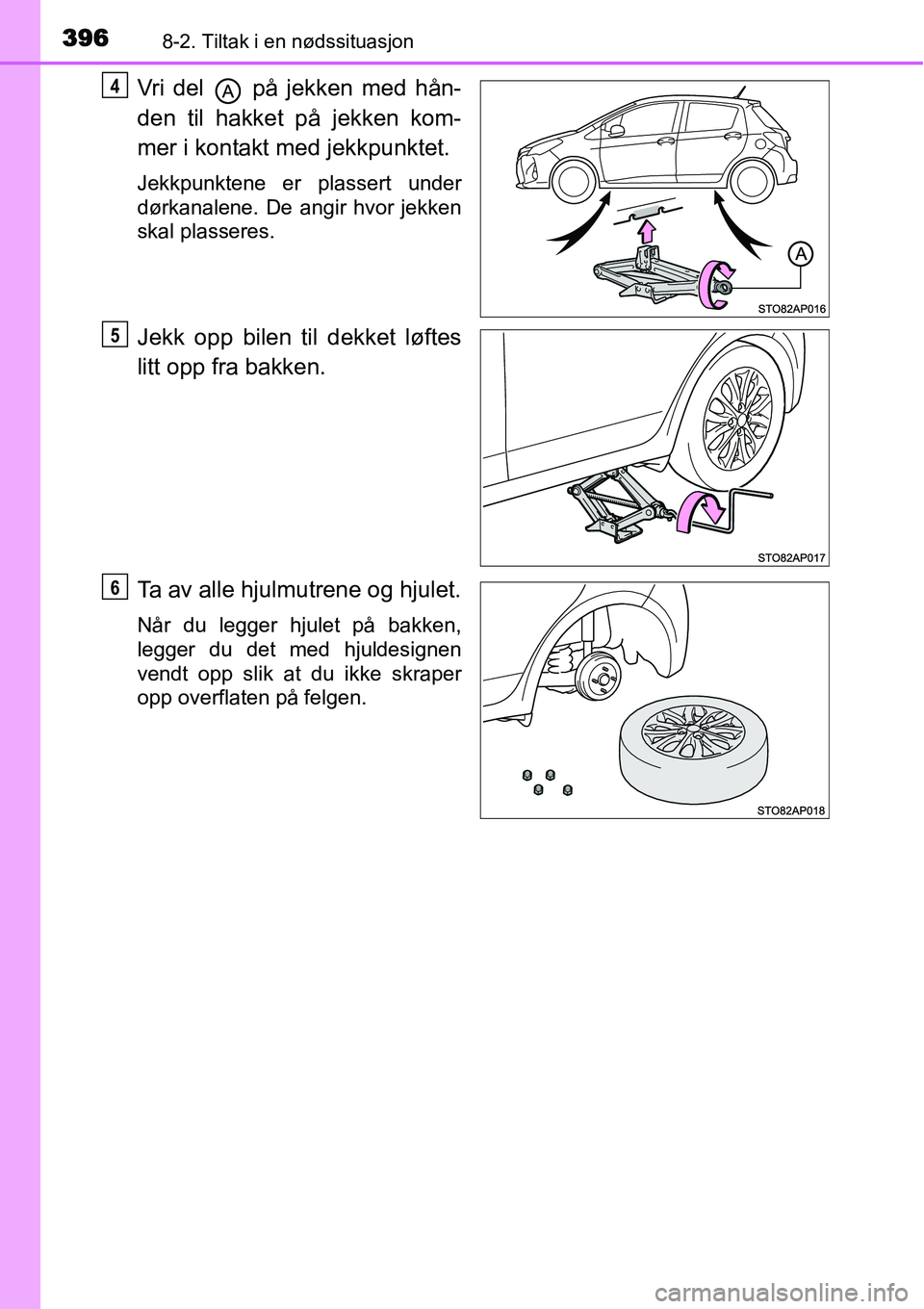

Vri del på jekken med hån-
den til hakket på jekken kom-
mer i kontakt med jekkpunktet.
Jekkpunktene er plassert under
dørkanalene. De angir hvor jekken
skal plasseres.
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
4
5
6

3978-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer

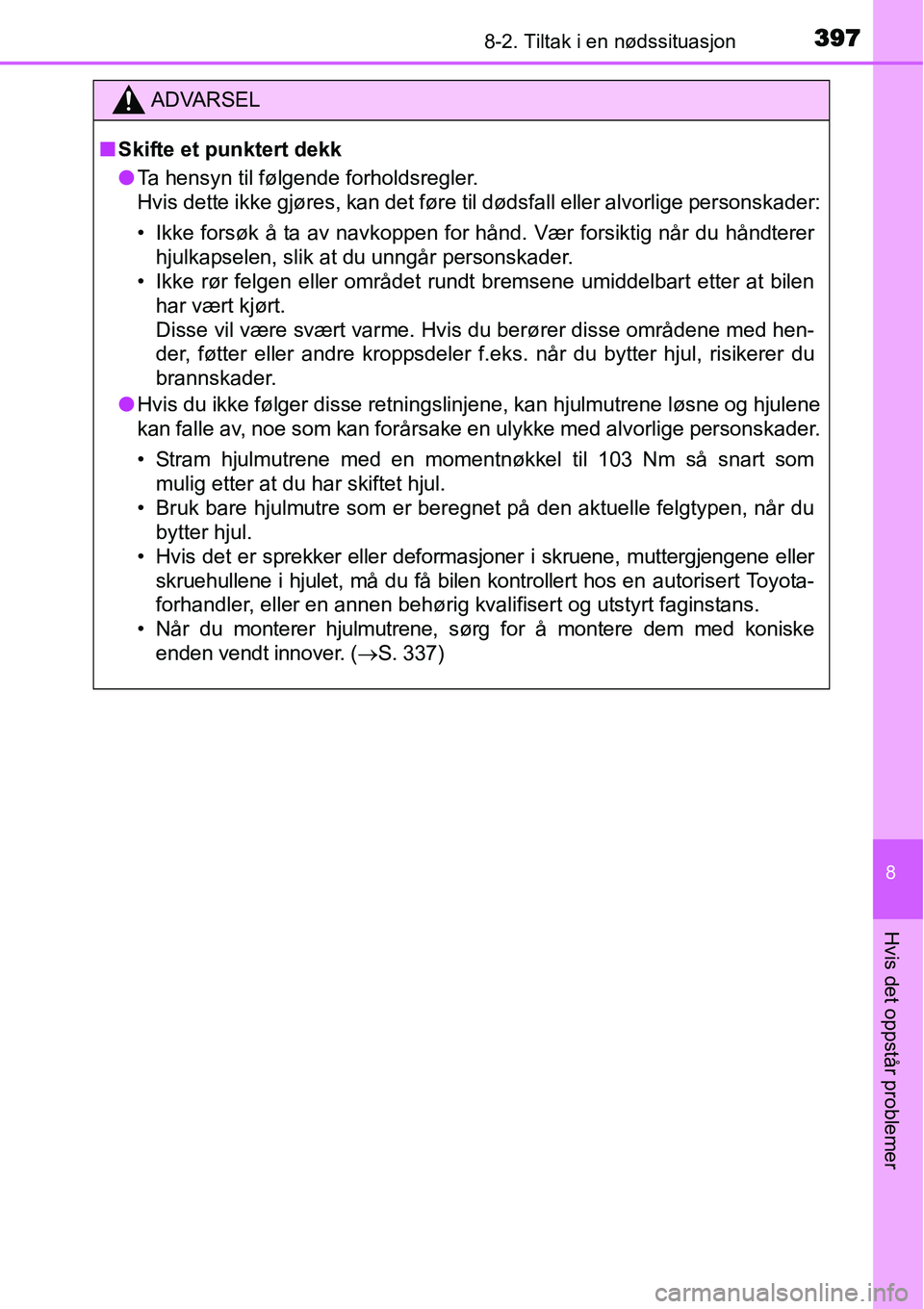

ADVARSEL
■Skifte et punktert dekk
●Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader:
• Ikke forsøk å ta av navkoppen for hånd. Vær forsiktig når du håndterer
hjulkapselen, slik at du unngår personskader.
• Ikke rør felgen eller området rundt bremsene umiddelbart etter at bilen
har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med hen-
der, føtter eller andre kroppsdeler f.eks. når du bytter hjul, risikerer du
brannskader.
●Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne og hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Stram hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har skiftet hjul.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du
bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller
skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
• Når du monterer hjulmutrene, sørg for å montere dem med koniske
enden vendt innover. (→S. 337)

3988-2. Tiltak i en nødssituasjon

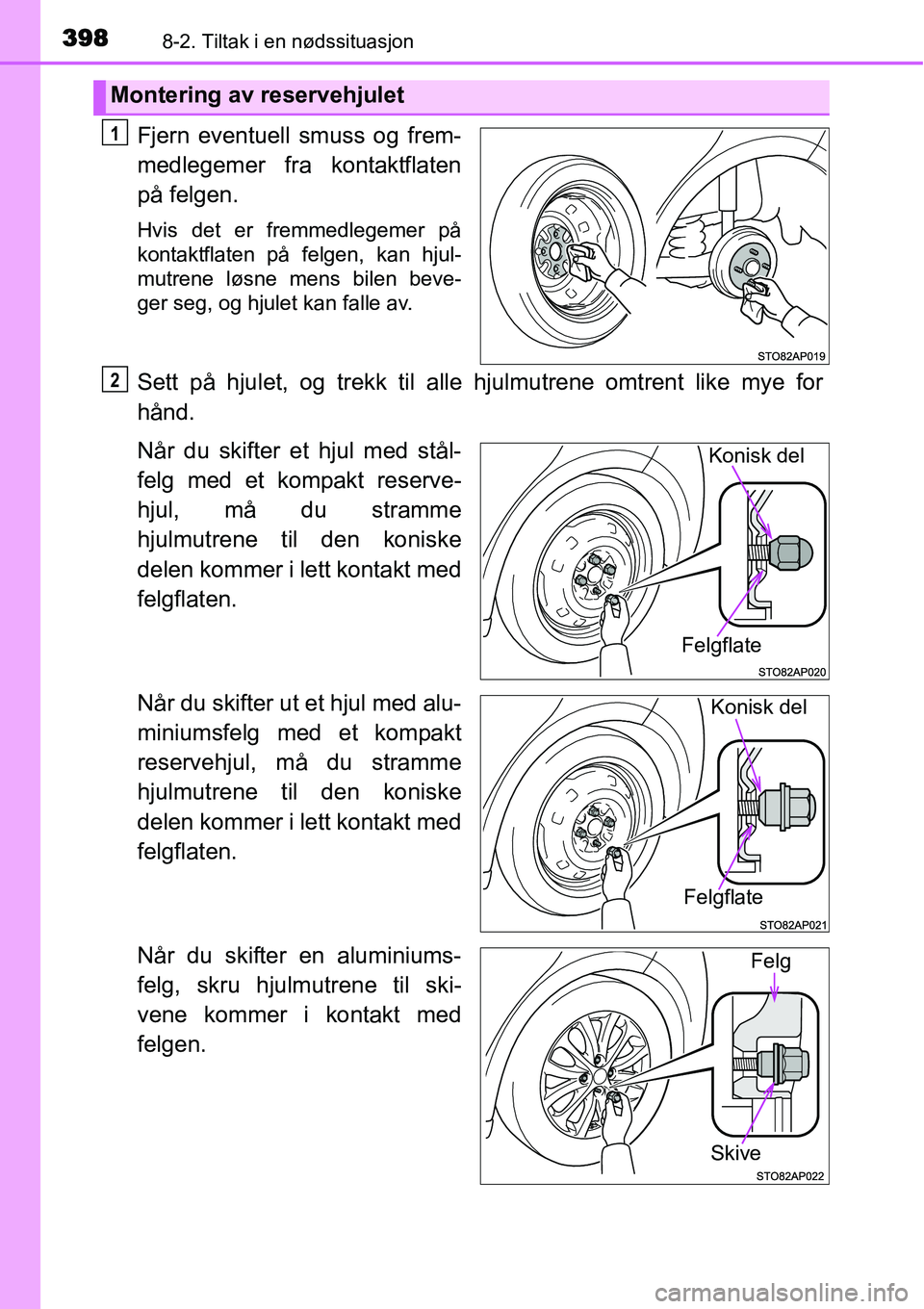

Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjul-
mutrene løsne mens bilen beve-
ger seg, og hjulet kan falle av.
Sett på hjulet, og trekk til alle hjulmutrene omtrent like mye for
hånd.
Når du skifter et hjul med stål-
felg med et kompakt reserve-
hjul, må du stramme
hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
Når du skifter ut et hjul med alu-
miniumsfelg med et kompakt
reservehjul, må du stramme
hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
Når du skifter en aluminiums-
felg, skru hjulmutrene til ski-
vene kommer i kontakt med
felgen.
Montering av reservehjulet
1
2
Konisk del
Felgflate
Konisk del
Felgflate
Felg
Skive
