3718-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE
Hybridsystem, varningslampa (varningssummer)Indikerar funktionsstörning i hybridsystemet.
 Stanna bilen omedelbart på en säker plats och kontakta
en auktoriserad Toyota-åte rförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
Motorelektronik, indikeringslampa
Indikerar funktionsstörning i:
• Hybridsystemet;
• Hybridväxellådans styrsystem;
• Det elektroniska motorstyrningssystemet;
• Det elektroniska gaspedalsystemet; eller
• Avgasreningssystemet.
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Krockkuddesystem, varningslampa
Indikerar funktionsstörning i:
• Krockkuddesystemet; eller
• Bältessträckarsystemet.
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
ABS-varningslampa
Indikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromskraftförstärkarsystemet.
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Elektriskt servostyrningssystem, varningslampa
(varningssummer) Indikerar funktionsstörning i den elektriska servostyrningen
(EPS).
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM52G76SE.book Page 371 Wedne sday, July 6, 2016 4:24 PM

3728-2. Åtgärder i en akut situation
OM52G76SE
PCS, varningslampa*2
Om varningslampan blinkar (och en varningssummer hörs):
Indikerar funktionsstörning i PCS (det aktiva krockskydds-
systemet)
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Om varningslampan blinkar eller tänds (och en varnings-
summer inte hörs):
Indikerar att PCS (det aktiva krockskyddssystemet) är tillfälligt
ut funktion, möjligen på grund av följande:
• Delen av vindrutan kring frontsensorn är smutsig, immig eller täckt med kondens, is, dekaler etc.
 Avlägsna smuts, imma, kondens, is, dekaler, etc.
(ï‚®Sid. 186)
• Temperaturen i frontsensorn ligger utanför dess driftsom- råde
 Vänta en stund tills ytan kring frontsensorn har svalnat
tillräckligt.
Om varningslampan tänds:
Antingen har VSC (antisladdsystemet) eller PCS (aktivt
krockskyddssystem) inaktiverats, eller båda har inaktiverats.
 Aktivera PCS genom att aktivera både VSC- och PCS-
systemen. ( ï‚®Sid. 193, 218)
Slirindikering*2
Indikerar funktionsstörning i:
• VSC-systemet;
• TRC-systemet; eller
• Hjälpsystem vid start i motlut.
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
(Gul)
Automatiskt helljus, indikeringslampa*2
Indikerar funktionsstörning i det automatiska helljussystemet.
 Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera bilen.
Varnings- lampaVarningslampa/Detaljer/Åtgärder
OM52G76SE.book Page 372 Wedne sday, July 6, 2016 4:24 PM

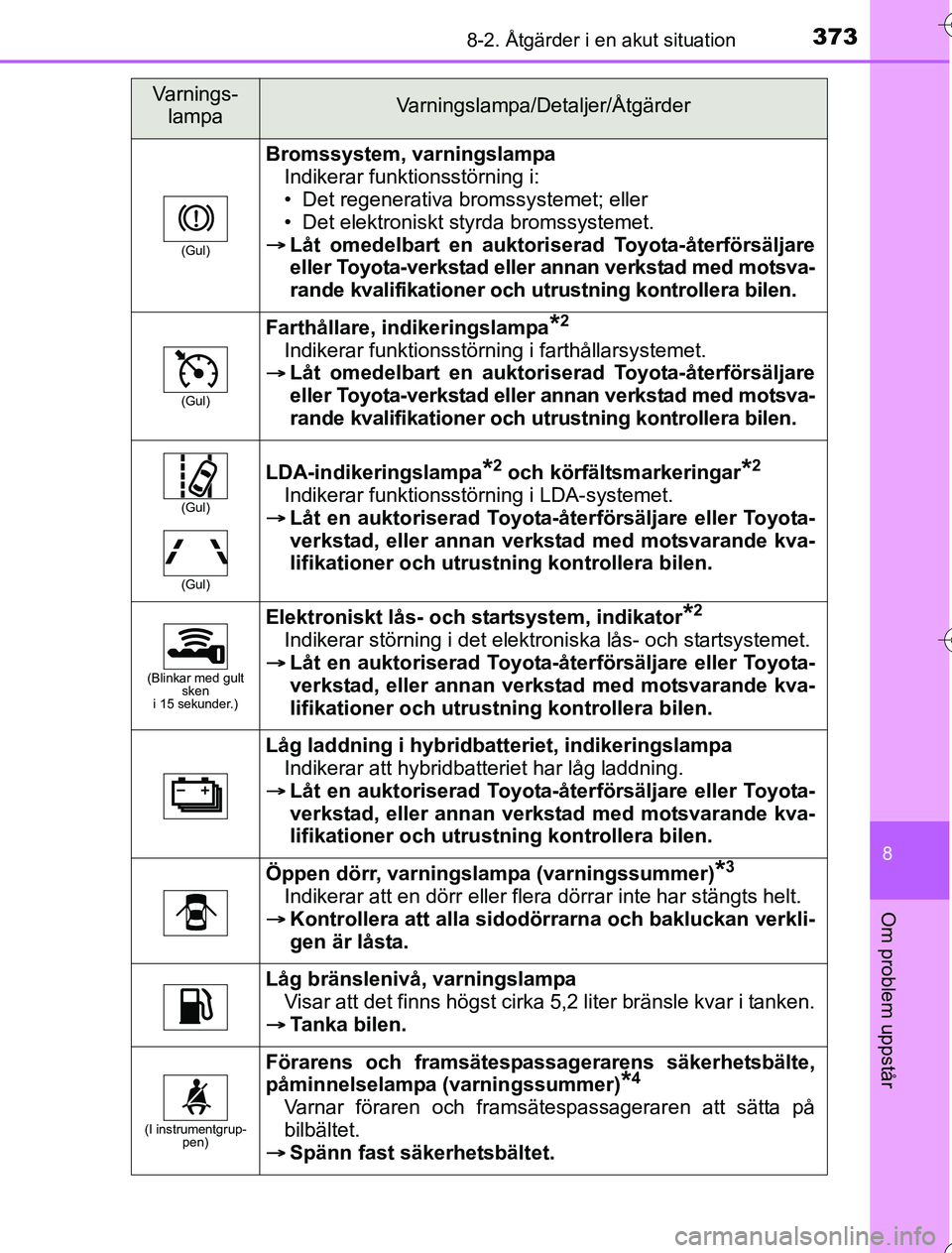

3738-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE
(Gul)
Bromssystem, varningslampaIndikerar funktionsstörning i:
• Det regenerativa bromssystemet; eller
• Det elektroniskt styrda bromssystemet.
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
(Gul)
Farthållare, indikeringslampa*2
Indikerar funktionsstörning i farthållarsystemet.
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
(Gul)
(Gul)
LDA-indikeringslampa*2 och körfältsmarkeringar*2
Indikerar funktionsstörning i LDA-systemet.
 Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera bilen.
(Blinkar med gult sken
i 15 sekunder.)
Elektroniskt lås- och startsystem, indikator*2
Indikerar störning i det elektroniska lås- och startsystemet.
 Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera bilen.
Låg laddning i hybridbatteriet, indikeringslampa Indikerar att hybridbatteriet har låg laddning.
 Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera bilen.
Öppen dörr, varningslampa (varningssummer)*3
Indikerar att en dörr eller flera dörrar inte har stängts helt.
 Kontrollera att alla sidodö rrarna och bakluckan verkli-
gen är låsta.
Låg bränslenivå, varningslampa Visar att det finns högst cirka 5,2 liter bränsle kvar i tanken.
ï‚® Tanka bilen.
(I instrumentgrup-
pen)
Förarens och framsätespassagerarens säkerhetsbälte,
påminnelselampa (varningssummer)
*4
Varnar föraren och framsätespassageraren att sätta på
bilbältet.
 Spänn fast säkerhetsbältet.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM52G76SE.book Page 373 Wedne sday, July 6, 2016 4:24 PM

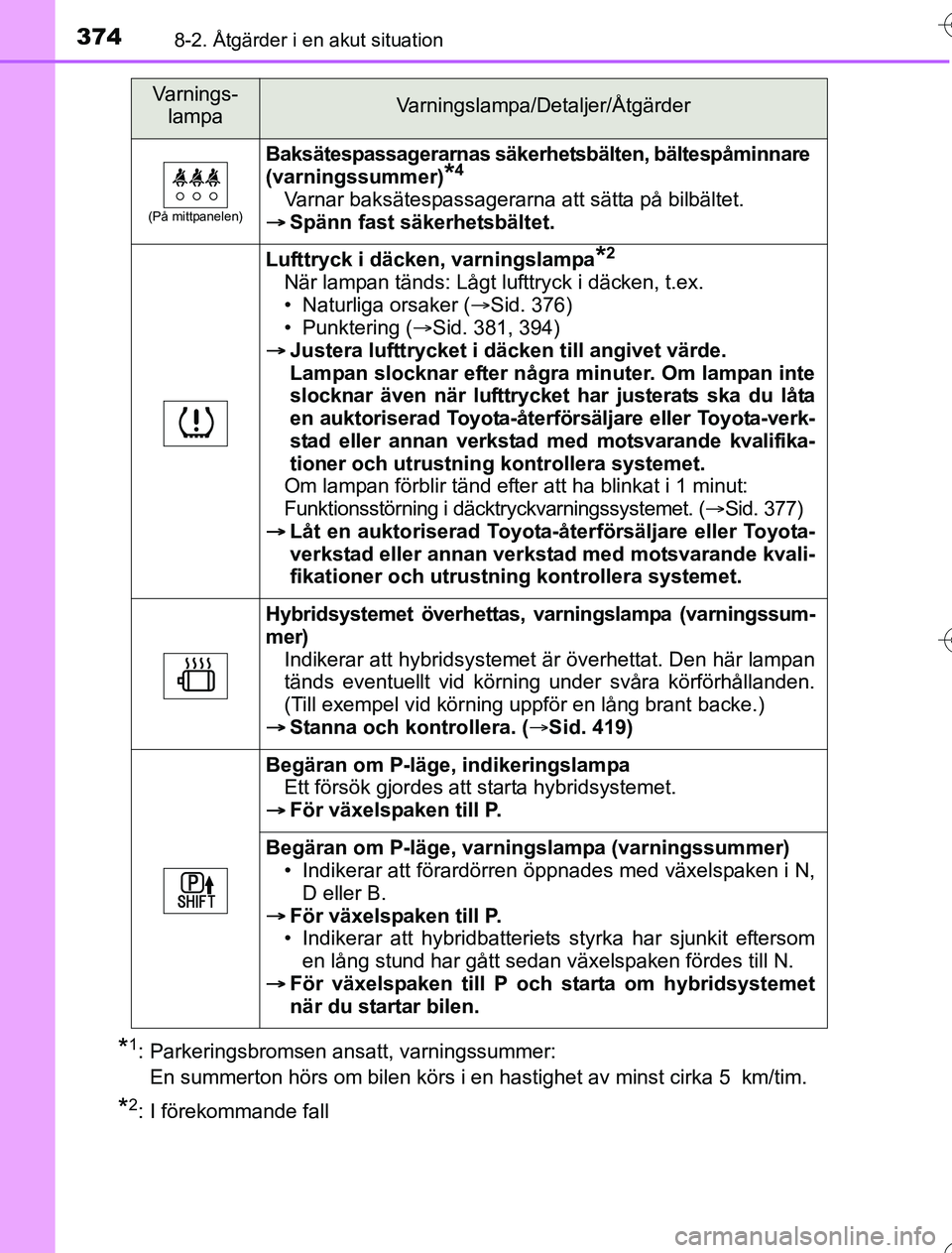

3748-2. Åtgärder i en akut situation
OM52G76SE
*1: Parkeringsbromsen ansatt, varningssummer: En summerton hörs om bilen körs i en hastighet av minst cirka 5 km/tim.
*2: I förekommande fall
(PÃ¥ mittpanelen)
Baksätespassagerarnas säkerhe tsbälten, bältespåminnare
(varningssummer)
*4
Varnar baksätespassagerarna att sätta på bilbältet.
 Spänn fast säkerhetsbältet.
Lufttryck i däcken, varningslampa*2
När lampan tänds: Lågt lufttryck i däcken, t.ex.
• Naturliga orsaker ( Sid. 376)
• Punktering ( Sid. 381, 394)
 Justera lufttrycket i däcken till angivet värde.
Lampan slocknar efter någr a minuter. Om lampan inte
slocknar även när lufttrycket har justerats ska du låta
en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera systemet.
Om lampan förblir tänd efter att ha blinkat i 1 minut:
Funktionsstörning i däcktryckvarningssystemet. ( Sid. 377)
 Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning kontrollera systemet.
Hybridsystemet överhettas, va rningslampa (varningssum-
mer) Indikerar att hybridsystemet är överhettat. Den här lampan
tänds eventuellt vid körning under svåra körförhållanden.
(Till exempel vid körning uppför en lång brant backe.)
ï‚® Stanna och kontrollera. ( ï‚®Sid. 419)
Begäran om P-läge, indikeringslampa
Ett försök gjordes att starta hybridsystemet.
 För växelspaken till P.
Begäran om P-läge, varning slampa (varningssummer)
• Indikerar att förardörren öppnades med växelspaken i N, D eller B.
 För växelspaken till P.
• Indikerar att hybridbatteriets styrka har sjunkit eftersom en lång stund har gått sedan växelspaken fördes till N.
 För växelspaken till P och starta om hybridsystemet
när du startar bilen.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM52G76SE.book Page 374 Wedne sday, July 6, 2016 4:24 PM

3758-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE
*3: Öppen dörr, varningssummer: En summerton hörs om bilen kör i minst 5 km/tim med en eller flera dörrar
öppna.
*4: Förarens och framsätespassagerarens säkerhetsbälte, summerton: Summertonen för föraren och passagerarens säkerhetsbälten ljuder för
att uppmärksamma föraren och passager are att säkerhetsbältena inte är
fastspända. Summertonen hörs i 30 sekunder efter att bilen nått en hastig-
het av minst 20 km/tim. Om säkerhetsbältet ändå inte är fastspänt ljuder
varningssummern med en annan ton i ytterligare 90 sekunder.
När föreslagen åtgärd är utförd slocknar varningslampan.
n Framsätespassagerarbälte, sensor och påminnelse
lOm något bagage är placerat på ett passagerarsäte kan känslighetssensorn
eventuellt få varningslampan att blinka, även om ingen sitter på sätet.
l Om en kudde eller dyna är placerad på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen, varför varningslampan eventuellt inte
aktiveras.
n Om indikeringslampan för funktionsstörning tänds under körning
På vissa modeller tänds indikeringslampan för funktionsstörning om bränsle-
tanken är nästan tom. Om bränsletanken är tom ska du tanka omedelbart.
Indikeringslampan för funktionsstörning släcks när du har kört en stund.
Om indikeringslampan för funktionsstörning inte slocknar ska du snarast kon-
takta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer.
Andra varningslampor
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
(I förekommande fall)
Servicevarningslampa Indikerar att underhåll av hybridbatteriets kylkomponent
behövs
Filtret kan vara igensatt, luftventilen kan vara blockerad
eller ett avbrott kan ha uppstått i kanalen.
 Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera hybridbat-
teriets kylkomponent.
OM52G76SE.book Page 375 Wedne sday, July 6, 2016 4:24 PM

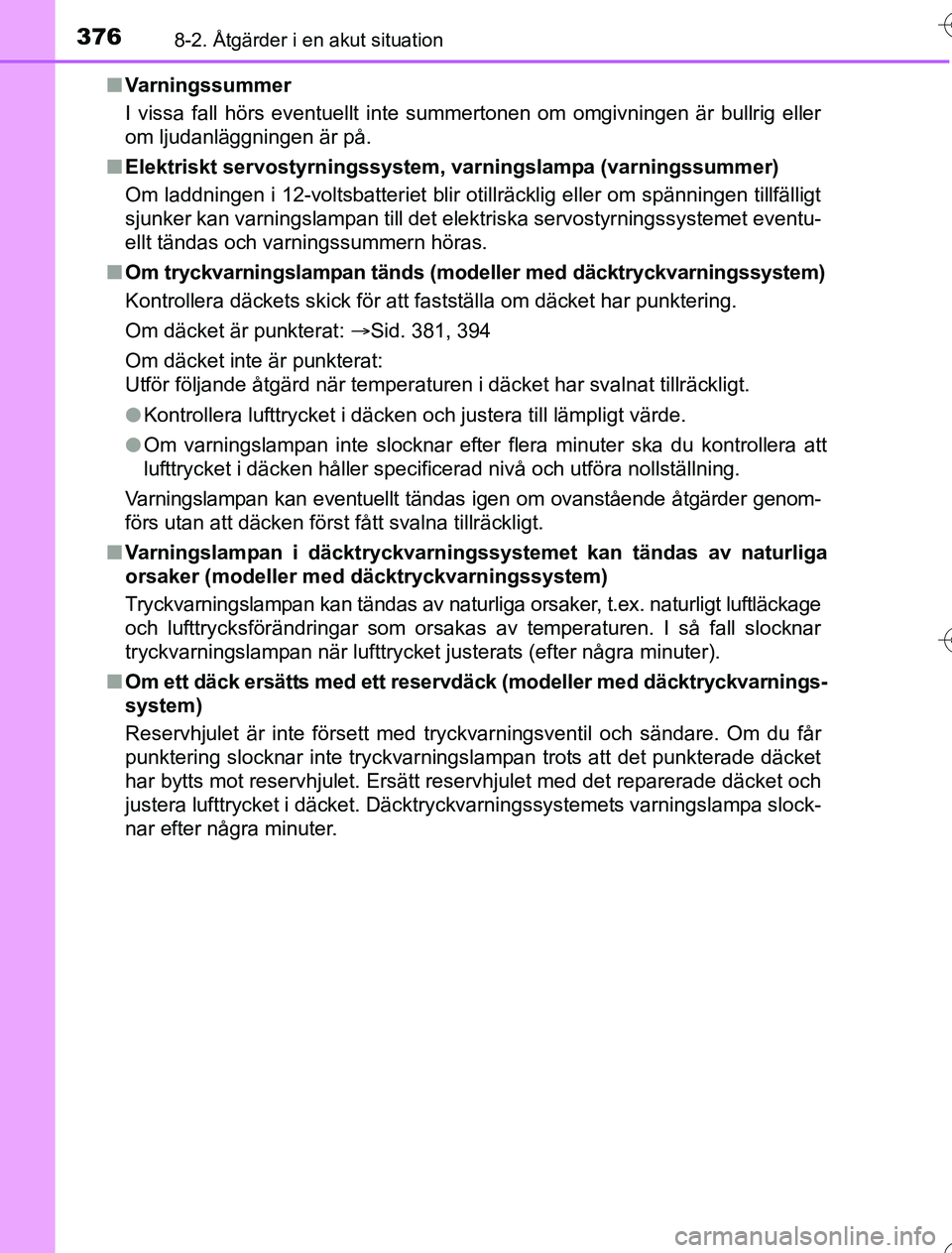

3768-2. Åtgärder i en akut situation
OM52G76SEn
Varningssummer
I vissa fall hörs eventuellt inte summertonen om omgivningen är bullrig eller
om ljudanläggningen är på.
n Elektriskt servostyrningssystem, varningslampa (varningssummer)
Om laddningen i 12-voltsbatteriet blir otillräcklig eller om spänningen tillfälligt
sjunker kan varningslampan till det elektriska servostyrningssystemet eventu-
ellt tändas och varningssummern höras.
n Om tryckvarningslampan tänds (mode ller med däcktryckvarningssystem)
Kontrollera däckets skick för att fastställa om däcket har punktering.
Om däcket är punkterat: Sid. 381, 394
Om däcket inte är punkterat:
Utför följande åtgärd när temperaturen i däcket har svalnat tillräckligt.
l Kontrollera lufttrycket i däcken och justera till lämpligt värde.
l Om varningslampan inte slocknar efter flera minuter ska du kontrollera att
lufttrycket i däcken håller specificerad nivå och utföra nollställning.
Varningslampan kan eventuellt tändas igen om ovanstående åtgärder genom-
förs utan att däcken först fått svalna tillräckligt.
n Varningslampan i däcktryckvarningssy stemet kan tändas av naturliga
orsaker (modeller med däcktryckvarningssystem)
Tryckvarningslampan kan tändas av naturliga orsaker, t.ex. naturligt luftläckage
och lufttrycksförändringar som orsakas av temperaturen. I så fall slocknar
tryckvarningslampan när lufttrycket justerats (efter några minuter).
n Om ett däck ersätts med ett reservdäck (modeller med däcktryckvarnings-
system)
Reservhjulet är inte försett med tryckvarningsventil och sändare. Om du får
punktering slocknar inte tryckvarningslampan trots att det punkterade däcket
har bytts mot reservhjulet. Ersätt reservhjulet med det reparerade däcket och
justera lufttrycket i däcket. Däcktryckvarningssystemets varningslampa slock-
nar efter några minuter.
OM52G76SE.book Page 376 Wedne sday, July 6, 2016 4:24 PM

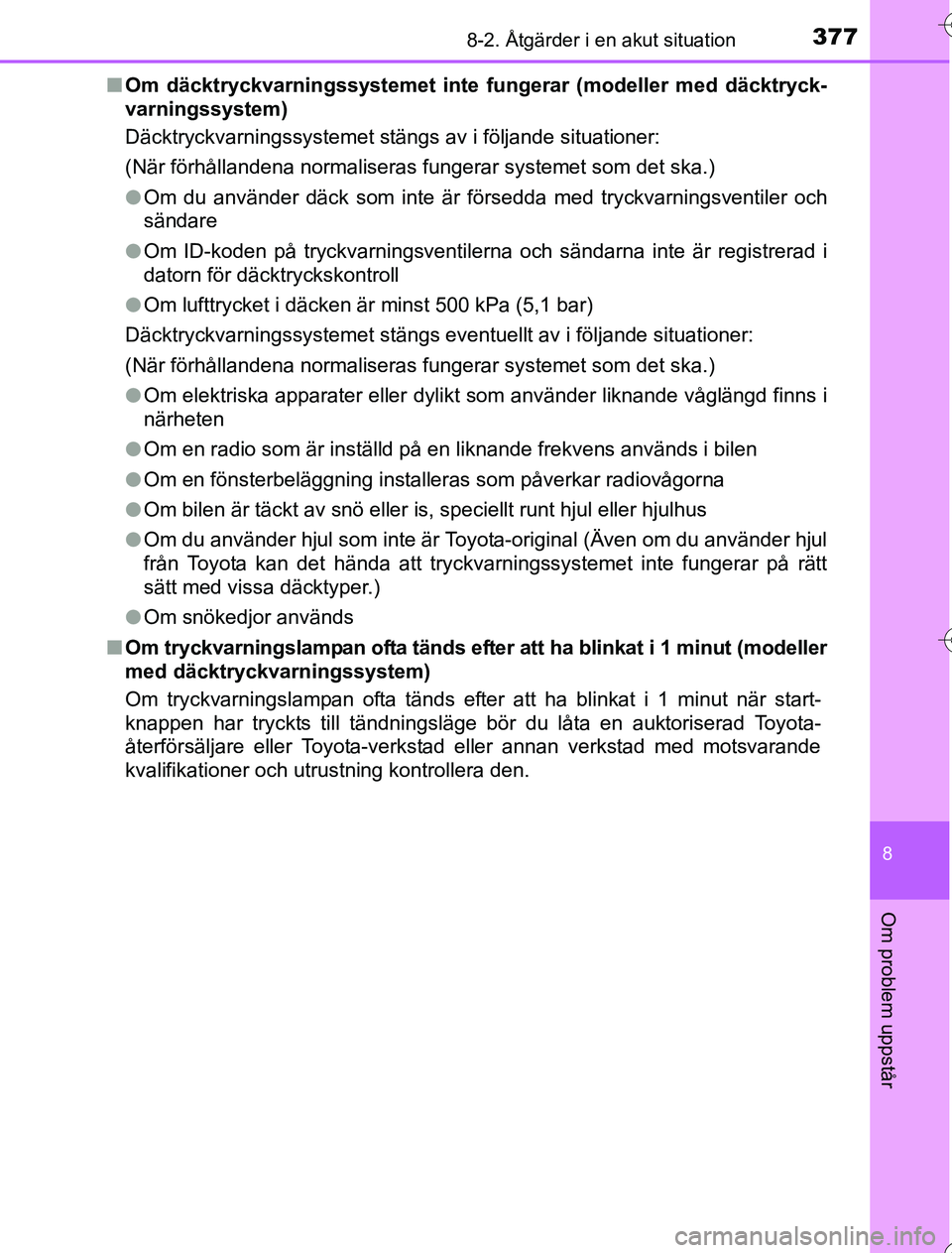

3778-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SEn
Om däcktryckvarningssystemet inte fungerar (modeller med däcktryck-
varningssystem)
Däcktryckvarningssystemet stängs av i följande situationer:
(När förhållandena normaliseras fungerar systemet som det ska.)
lOm du använder däck som inte är försedda med tryckvarningsventiler och
sändare
l Om ID-koden på tryckvarningsventilerna och sändarna inte är registrerad i
datorn för däcktryckskontroll
l Om lufttrycket i däcken är minst 500 kPa (5,1 bar)
Däcktryckvarningssystemet stängs eventuellt av i följande situationer:
(När förhållandena normaliseras fungerar systemet som det ska.)
l Om elektriska apparater eller dylikt som använder liknande våglängd finns i
närheten
l Om en radio som är inställd på en liknande frekvens används i bilen
l Om en fönsterbeläggning installeras som påverkar radiovågorna
l Om bilen är täckt av snö eller is, speciellt runt hjul eller hjulhus
l Om du använder hjul som inte är Toyota-original (Även om du använder hjul
från Toyota kan det hända att tryckvarningssystemet inte fungerar på rätt
sätt med vissa däcktyper.)
l Om snökedjor används
n Om tryckvarningslampan ofta tänds ef ter att ha blinkat i 1 minut (modeller
med däcktryckvarningssystem)
Om tryckvarningslampan ofta tänds efter att ha blinkat i 1 minut när start-
knappen har tryckts till tändningsläge bör du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera den.
OM52G76SE.book Page 377 Wedne sday, July 6, 2016 4:24 PM

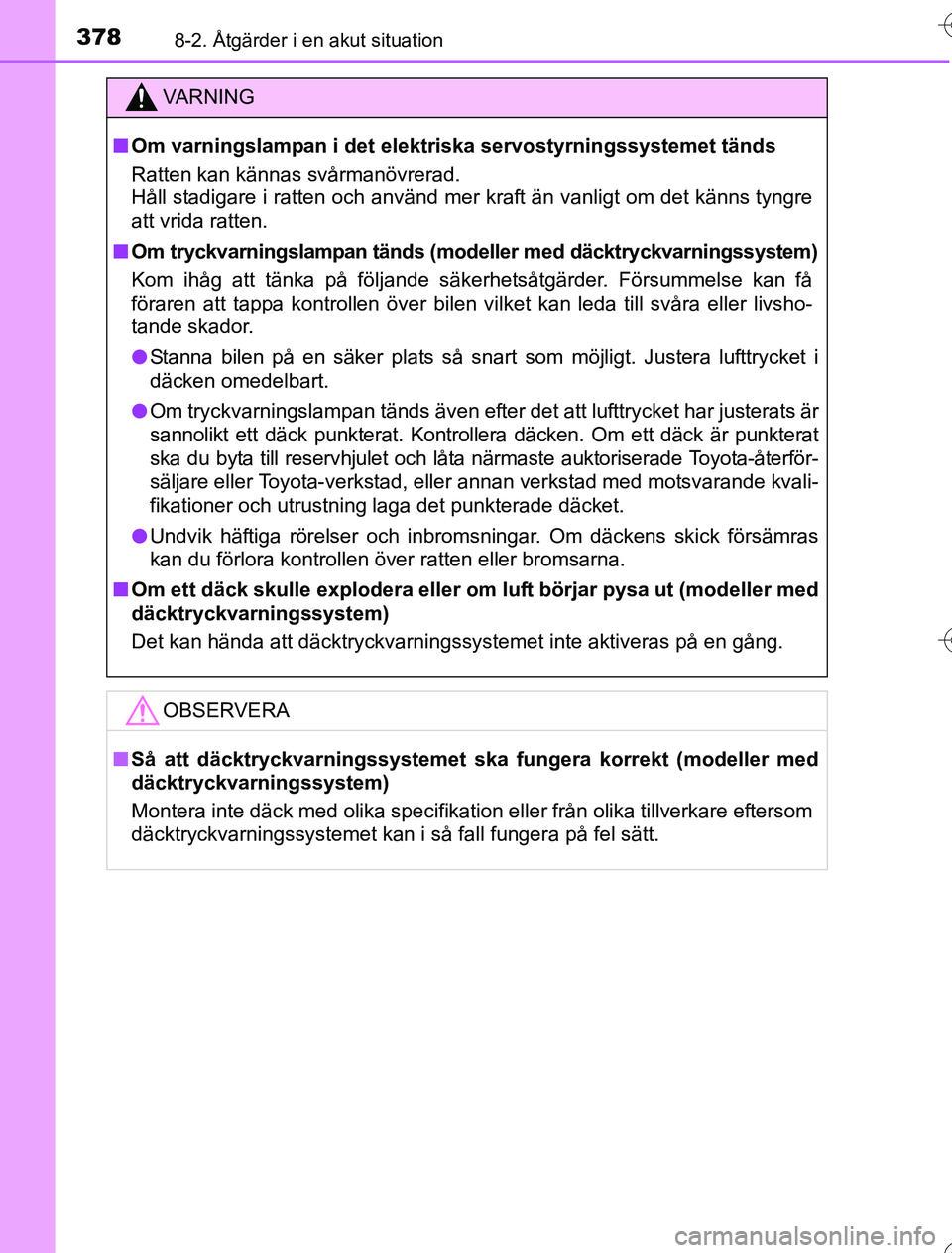

3788-2. Åtgärder i en akut situation
OM52G76SE
VA R N I N G
nOm varningslampan i det elektriska servostyrningssystemet tänds
Ratten kan kännas svårmanövrerad.
Håll stadigare i ratten och använd mer kraft än vanligt om det känns tyngre
att vrida ratten.
n Om tryckvarningslampan tänds (modeller med däcktryckvarningssystem)
Kom ihåg att tänka på följande säkerhetsåtgärder. Försummelse kan få
föraren att tappa kontrollen över bilen vilket kan leda till svåra eller livsho-
tande skador.
l Stanna bilen på en säker plats så snart som möjligt. Justera lufttrycket i
däcken omedelbart.
l Om tryckvarningslampan tänds även efter det att lufttrycket har justerats är
sannolikt ett däck punkterat. Kontrollera däcken. Om ett däck är punkterat
ska du byta till reservhjulet och låta närmaste auktoriserade Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning laga det punkterade däcket.
l Undvik häftiga rörelser och inbromsningar. Om däckens skick försämras
kan du förlora kontrollen över ratten eller bromsarna.
n Om ett däck skulle explodera eller om luft börjar pysa ut (modeller med
däcktryckvarningssystem)
Det kan hända att däcktryckvarningssystemet inte aktiveras på en gång.
OBSERVERA
n Så att däcktryckvarningssystemet ska fungera korrekt (modeller med
däcktryckvarningssystem)
Montera inte däck med olika specifikation eller från olika tillverkare eftersom
däcktryckvarningssystemet kan i så fall fungera på fel sätt.
OM52G76SE.book Page 378 Wedne sday, July 6, 2016 4:24 PM

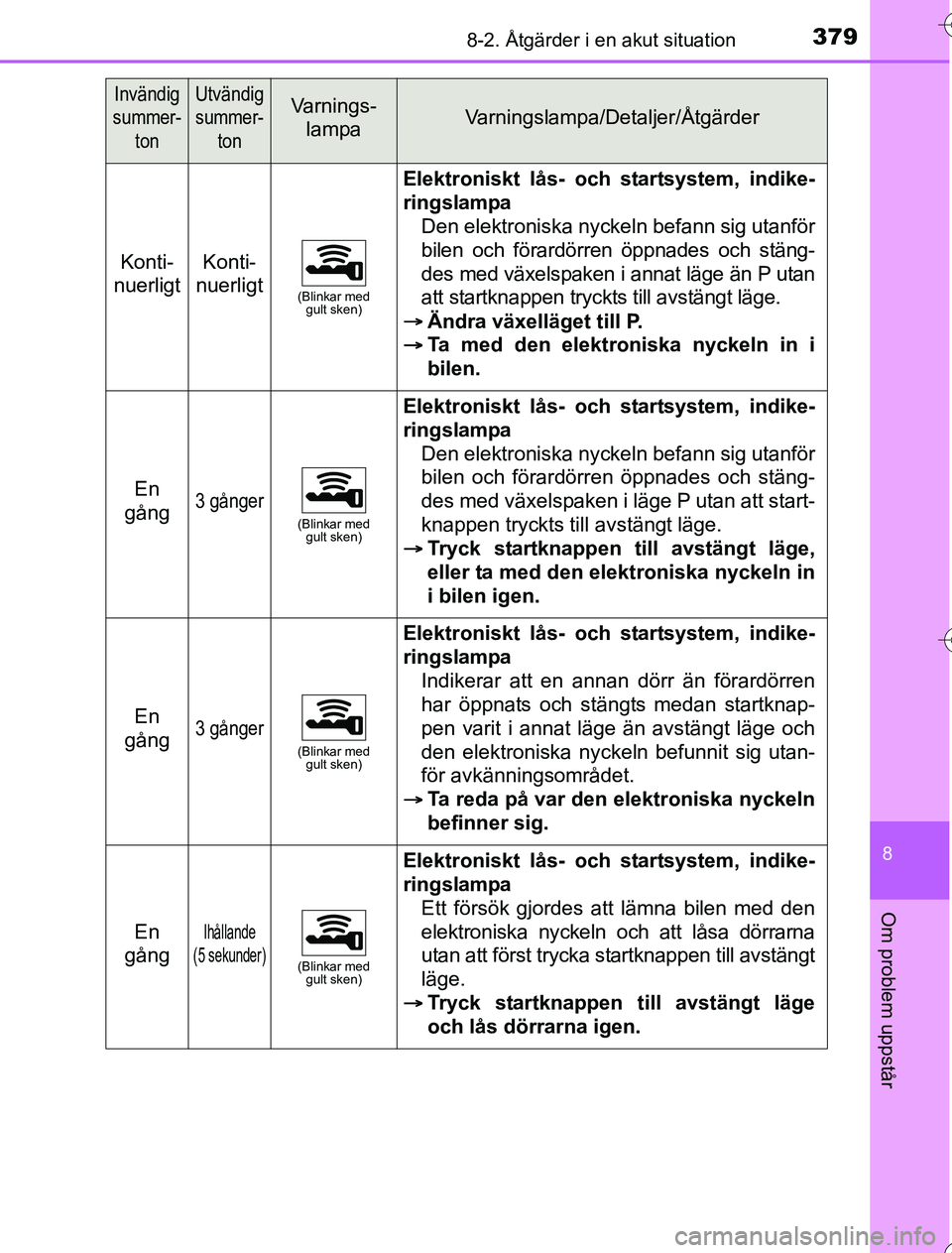

3798-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE
Invändig
summer-
tonUtvändig
summer-tonVarnings-lampa Varningslampa/Detaljer/Åtgärder
Konti-
nuerligtKonti-
nuerligt
(Blinkar med gult sken)
Elektroniskt lås- och startsystem, indike-
ringslampa
Den elektroniska nyckeln befann sig utanför
bilen och förardörren öppnades och stäng-
des med växelspaken i annat läge än P utan
att startknappen tryckts till avstängt läge.
 Ändra växelläget till P.
ï‚® Ta med den elektroniska nyckeln in i
bilen.
En
gång3 gånger(Blinkar med gult sken)
Elektroniskt lås- och startsystem, indike-
ringslampa
Den elektroniska nyckeln befann sig utanför
bilen och förardörren öppnades och stäng-
des med växelspaken i läge P utan att start-
knappen tryckts till avstängt läge.
 Tryck startknappen till avstängt läge,
eller ta med den elektroniska nyckeln in
i bilen igen.
En
gång3 gånger(Blinkar med gult sken)
Elektroniskt lås- och startsystem, indike-
ringslampa
Indikerar att en annan dörr än förardörren
har öppnats och stängts medan startknap-
pen varit i annat läge än avstängt läge och
den elektroniska nyckeln befunnit sig utan-
för avkänningsområdet.
 Ta reda på var den elektroniska nyckeln
befinner sig.
En
gångIhållande
(5 sekunder)
(Blinkar med gult sken)
Elektroniskt lås- och startsystem, indike-
ringslampa
Ett försök gjordes att lämna bilen med den
elektroniska nyckeln och att låsa dörrarna
utan att först trycka startknappen till avstängt
läge.
 Tryck startknappen till avstängt läge
och lås dörrarna igen.
OM52G76SE.book Page 379 Wedne sday, July 6, 2016 4:24 PM

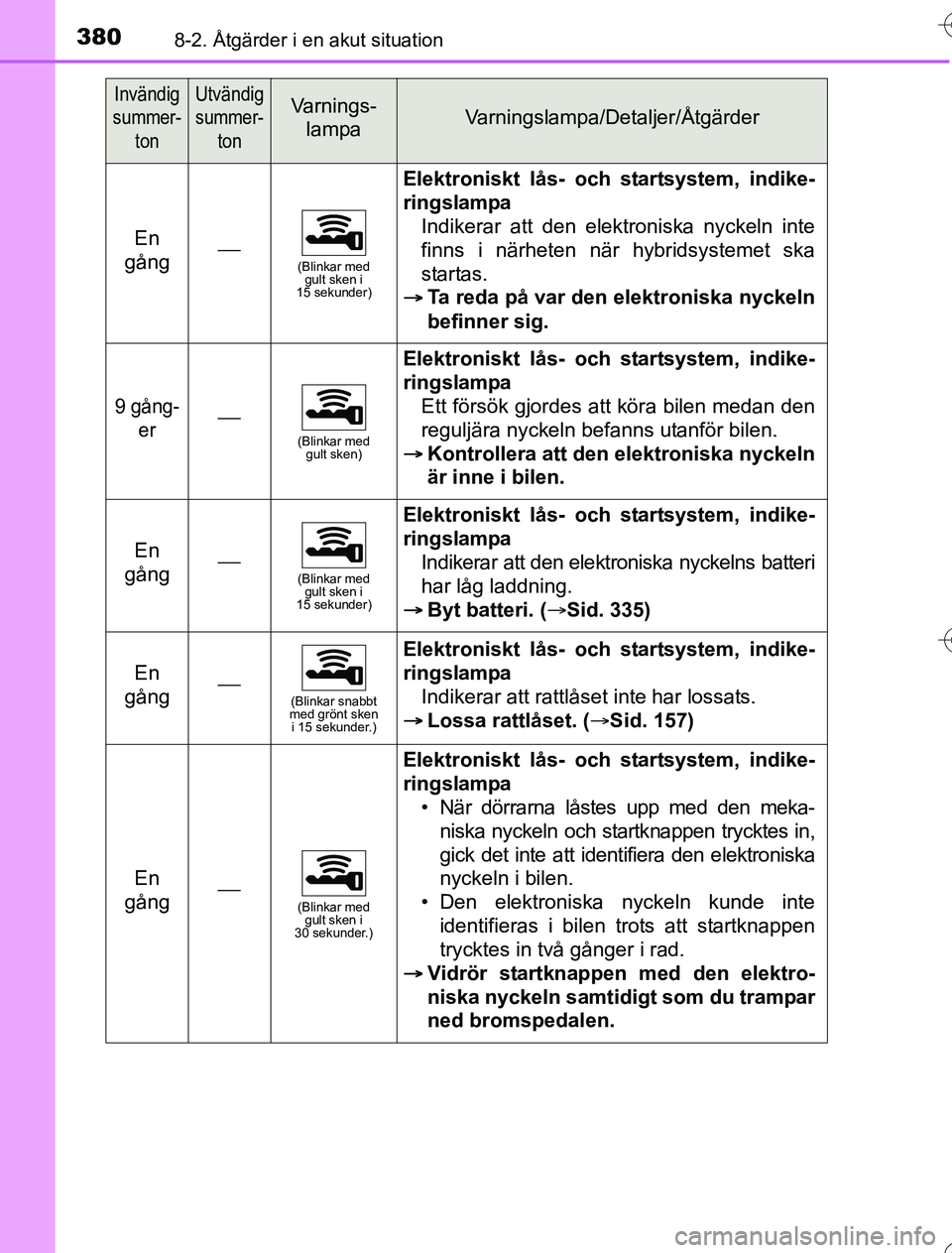

3808-2. Åtgärder i en akut situation
OM52G76SE
En
gång(Blinkar med gult sken i
15 sekunder)
Elektroniskt lås- och startsystem, indike-
ringslampa
Indikerar att den elektroniska nyckeln inte
finns i närheten när hybridsystemet ska
startas.
 Ta reda på var den elektroniska nyckeln
befinner sig.
9 gång-
er(Blinkar med gult sken)
Elektroniskt lås- och startsystem, indike-
ringslampa
Ett försök gjordes att köra bilen medan den
reguljära nyckeln befanns utanför bilen.
ï‚® Kontrollera att den elektroniska nyckeln
är inne i bilen.
En
gång(Blinkar med gult sken i
15 sekunder)
Elektroniskt lås- och startsystem, indike-
ringslampa
Indikerar att den elektroniska nyckelns batteri
har låg laddning.
ï‚® Byt batteri. ( ï‚®Sid. 335)
En
gång(Blinkar snabbt
med grönt sken i 15 sekunder.)
Elektroniskt lås- och startsystem, indike-
ringslampa
Indikerar att rattlåset inte har lossats.
 Lossa rattlåset. ( Sid. 157)
En
gång(Blinkar med gult sken i
30 sekunder.)
Elektroniskt lås- och startsystem, indike-
ringslampa
• När dörrarna låstes upp med den meka-
niska nyckeln och startknappen trycktes in,
gick det inte att identifiera den elektroniska
nyckeln i bilen.
• Den elektroniska nyckeln kunde inte identifieras i bilen trots att startknappen
trycktes in två gånger i rad.
 Vidrör startknappen med den elektro-
niska nyckeln samtidigt som du trampar
ned bromspedalen.
Invändig
summer-
tonUtvändig
summer-tonVarnings-lampa Varningslampa/Detaljer/Åtgärder
OM52G76SE.book Page 380 Wedne sday, July 6, 2016 4:24 PM
