TOYOTA YARIS 2016 Bruksanvisningar (in Swedish)

4118-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE
Något av följande kan vara orsak till problemet:
l 12-voltsbatteriet kan vara urladdat. ( Sid. 414)
l En av eller båda polerna på 12-voltsbatteriet kan ha lossnat.
( Sid. 315)
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning om felet inte kan
repareras eller om du inte vet hur reparationen ska utföras.
Om hybridsystemet inte startar kan följande metod användas som tillfäl-
lig åtgärd att starta systemet om startknappen inte fungerar normalt.
Använd inte denna startprocedu r utom i en akut situation.
Ansätt parkeringsbromsen.
För växelspaken till P.
Tryck startknappe n till radioläge.
Tryck på startknappen och håll de n intryckt i cirka 15 sekunder
medan du trampar ned bromspedalen.
Även om hybridsystemet kan startas med ovanstående metod kan
systemet vara defekt. Låt en aukto riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.

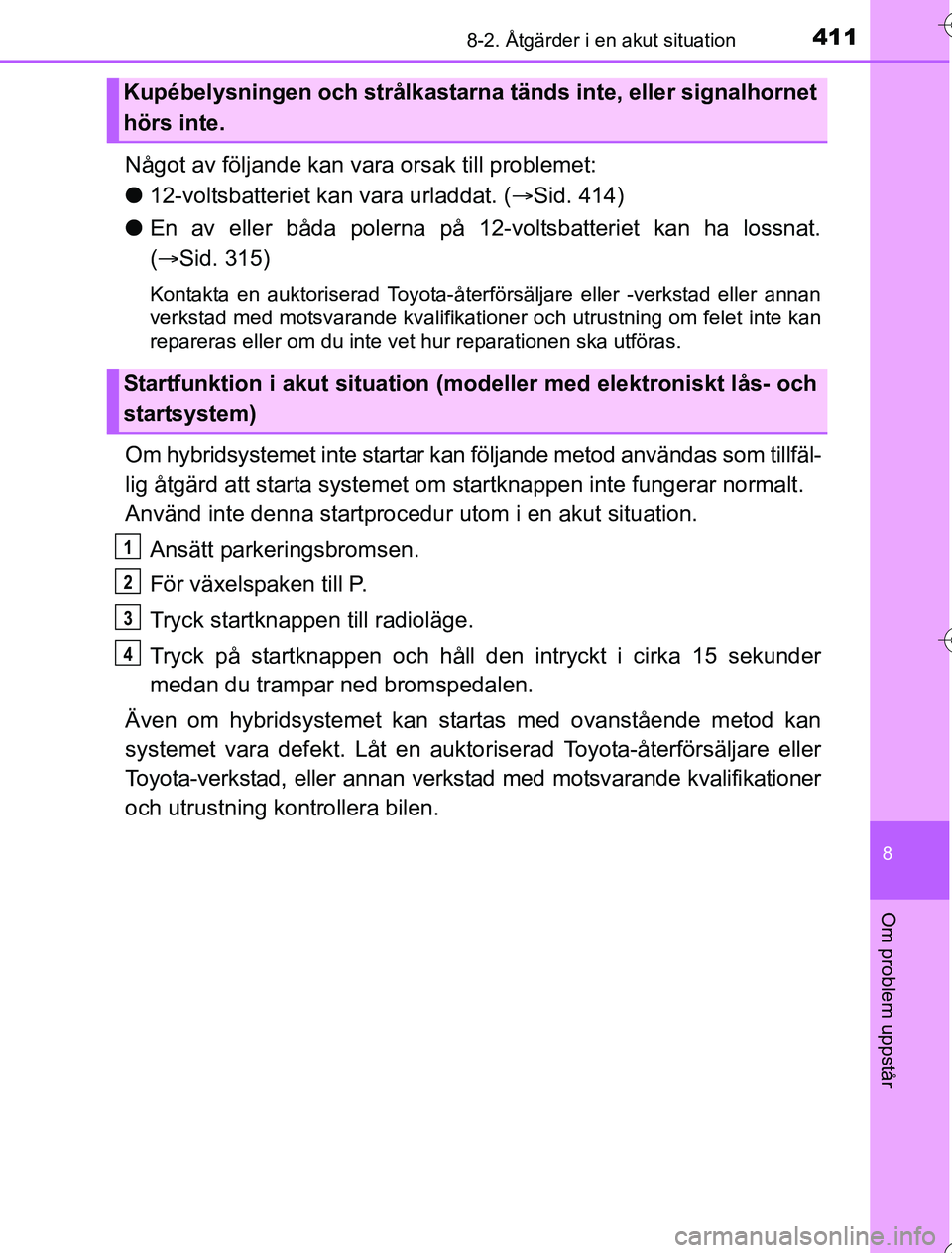

Kupébelysningen och strålkastarna tänds inte, eller signalhornet
hörs inte.
Startfunktion i akut situation (mode ller med elektroniskt lås- och
startsystem)
1
2
3
4
OM52G76SE.book Page 411 Wedne sday, July 6, 2016 4:24 PM

4128-2. Åtgärder i en akut situation
OM52G76SE

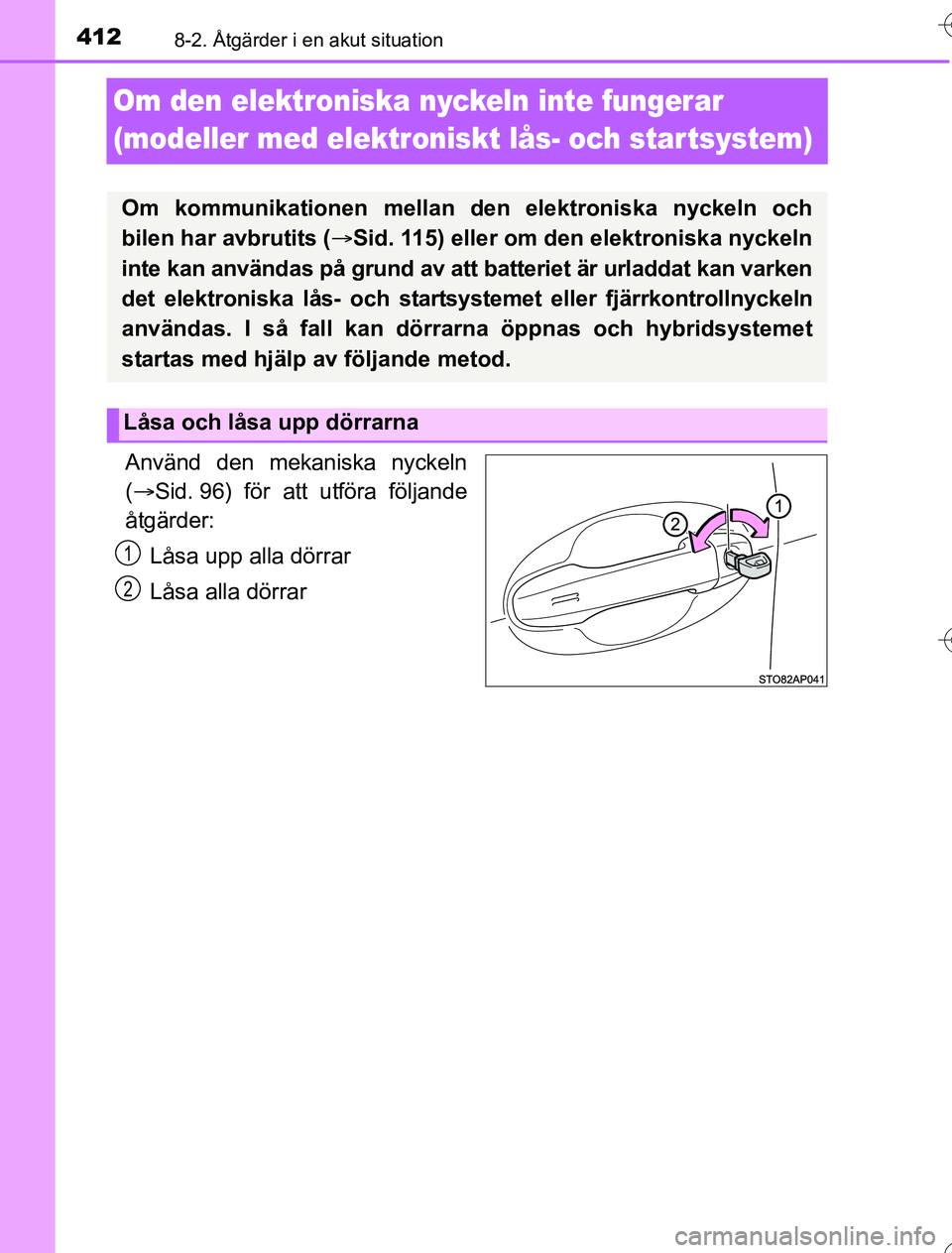

Om den elektroniska nyckeln inte fungerar
(modeller med elektroniskt lås- och startsystem)
Använd den mekaniska nyckeln
( Sid. 96) för att utföra följande
åtgärder:
Låsa upp alla dörrar
Låsa alla dörrar
Om kommunikationen mellan den elektroniska nyckeln och
bilen har avbrutits ( Sid. 115) eller om den elektroniska nyckeln
inte kan användas på grund av at t batteriet är urladdat kan varken
det elektroniska lås- och startsystemet eller fjärrkontrollnyckeln
användas. I så fall kan dörrarna öppnas och hybridsystemet
startas med hjälp av följande metod.
Låsa och låsa upp dörrarna
1
2
OM52G76SE.book Page 412 Wedne sday, July 6, 2016 4:24 PM

4138-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE

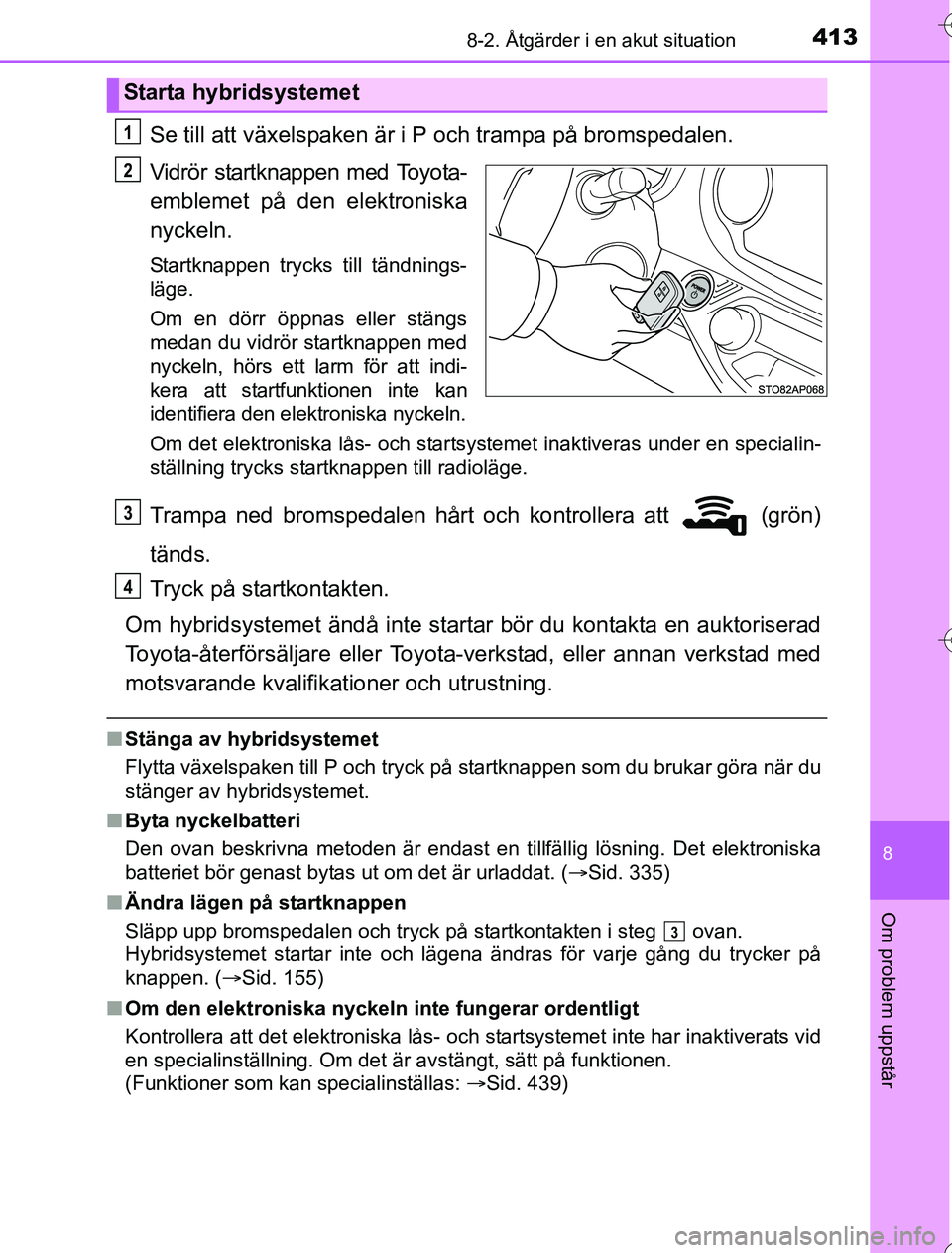

Se till att växelspaken är i P och trampa på bromspedalen.
Vidrör startknappen med Toyota-
emblemet på den elektroniska
nyckeln.
Startknappen trycks till tändnings-
läge.
Om en dörr öppnas eller stängs
medan du vidrör startknappen med
nyckeln, hörs ett larm för att indi-
kera att startfunktionen inte kan
identifiera den el ektroniska nyckeln.
Om det elektroniska lås- och startsystemet inaktiveras under en specialin-
ställning trycks startknappen till radioläge.
Trampa ned bromspedalen hårt och kontrollera att (grön)
tänds.
Tryck på startkontakten.
Om hybridsystemet ändå inte star tar bör du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikat ioner och utrustning.
nStänga av hybridsystemet
Flytta växelspaken till P och tryck på startknappen som du brukar göra när du
stänger av hybridsystemet.
n Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska
batteriet bör genast bytas ut om det är urladdat. ( Sid. 335)
n Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på startkontakten i steg ovan.
Hybridsystemet startar inte och lägena ändras för varje gång du trycker på
knappen. ( Sid. 155)
n Om den elektroniska nyckeln in te fungerar ordentligt
Kontrollera att det elektroniska lås- och startsystemet inte har inaktiverats vid
en specialinställning. Om det är avstängt, sätt på funktionen.
(Funktioner som kan specialinställas: Sid. 439)
Starta hybridsystemet
1
2
3
4
3
OM52G76SE.book Page 413 Wednesday, July 6, 2016 4:24 PM

4148-2. Åtgärder i en akut situation
OM52G76SE

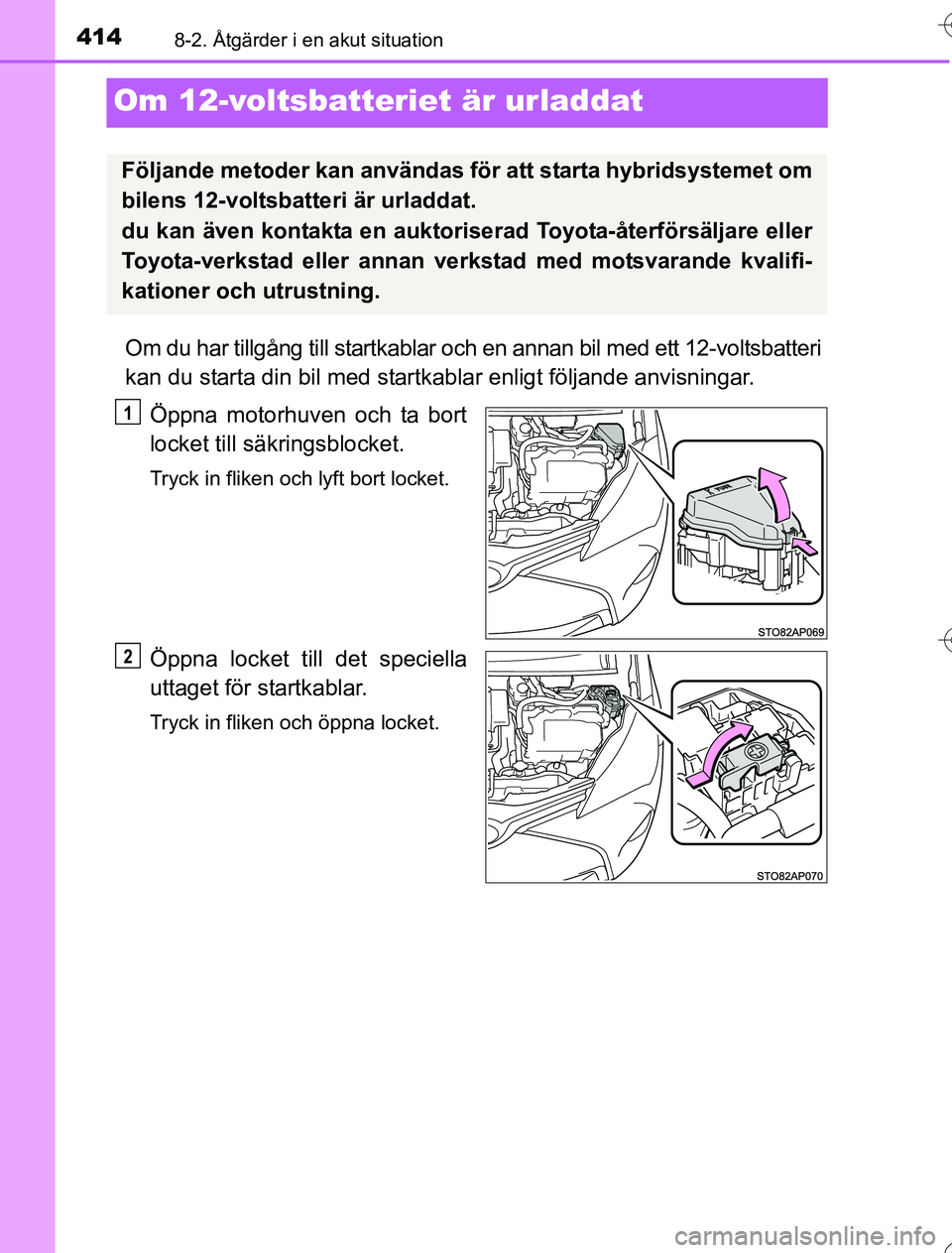

Om 12-voltsbatteriet är urladdat
Om du har tillgång till startkablar och en annan bil med ett 12-voltsbatteri
kan du starta din bil med startkablar enligt följande anvisningar.
Öppna motorhuven och ta bort
locket till säkringsblocket.
Tryck in fliken och lyft bort locket.
Öppna locket till det speciella
uttaget för startkablar.
Tryck in fliken och öppna locket.
Följande metoder kan användas för att starta hybridsystemet om
bilens 12-voltsbatteri är urladdat.
du kan även kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verk stad med motsvarande kvalifi-
kationer och utrustning.
1
2
OM52G76SE.book Page 414 Wedne sday, July 6, 2016 4:24 PM

4158-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE

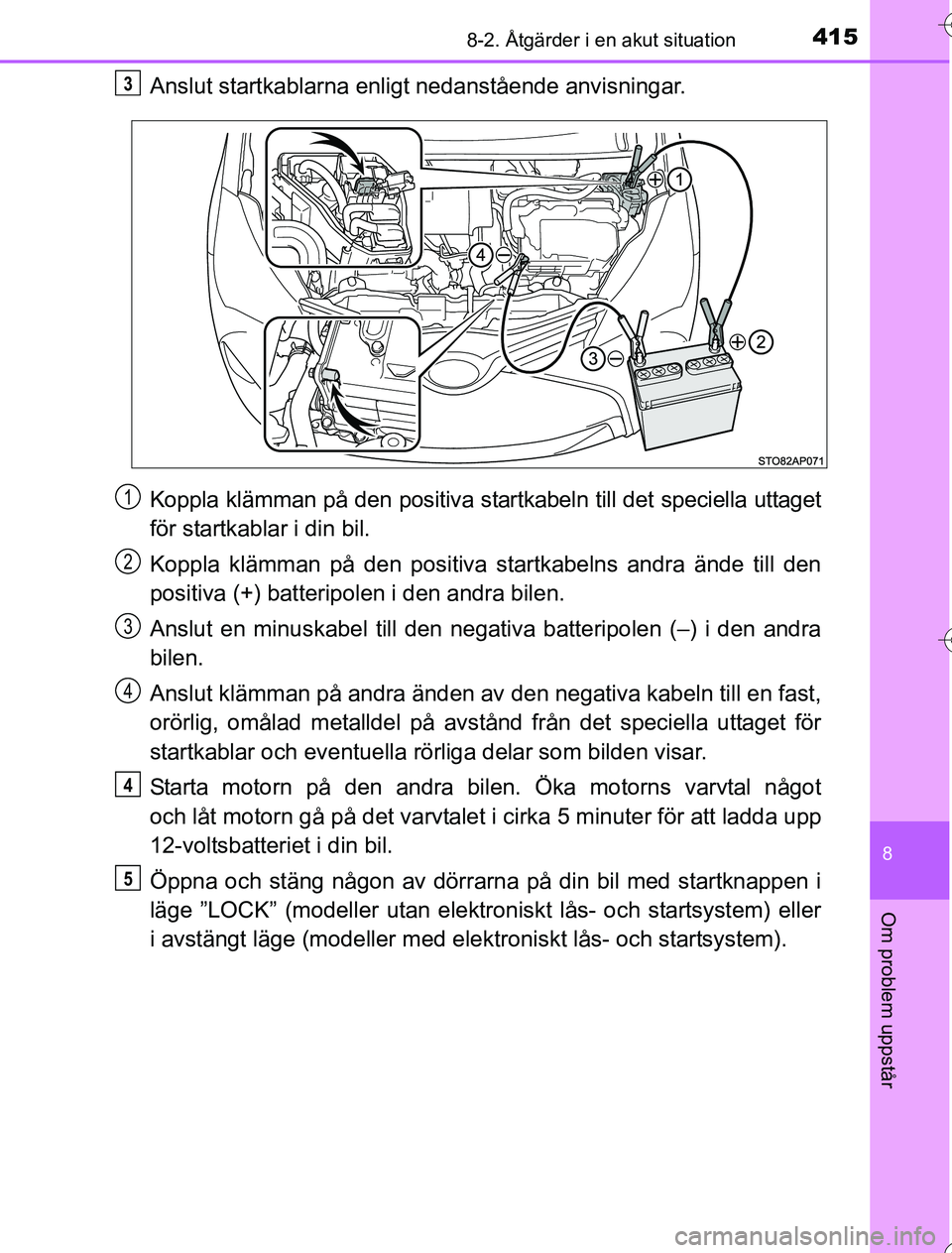

Anslut startkablarna enligt nedanstående anvisningar.
Koppla klämman på den positiva startkabeln till det speciella uttaget
för startkablar i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den andra
bilen.
Anslut klämman på andra änden av den negativa kabeln till en fast,
orörlig, omålad metalldel på avstånd från det speciella uttaget för
startkablar och eventuella rö rliga delar som bilden visar.
Starta motorn på den andra bilen. Öka motorns varvtal något
och låt motorn gå på det varvtalet i cirka 5 minuter för att ladda upp
12-voltsbatteriet i din bil.
Öppna och stäng någon av dörrarna på din bil med startknappen i
läge ”LOCK” (modeller utan elektroniskt lås- och startsystem) eller
i avstängt läge (modeller med elek troniskt lås- och startsystem).3
1
2
3
4
4
5
OM52G76SE.book Page 415 Wedne sday, July 6, 2016 4:24 PM

4168-2. Åtgärder i en akut situation
OM52G76SE

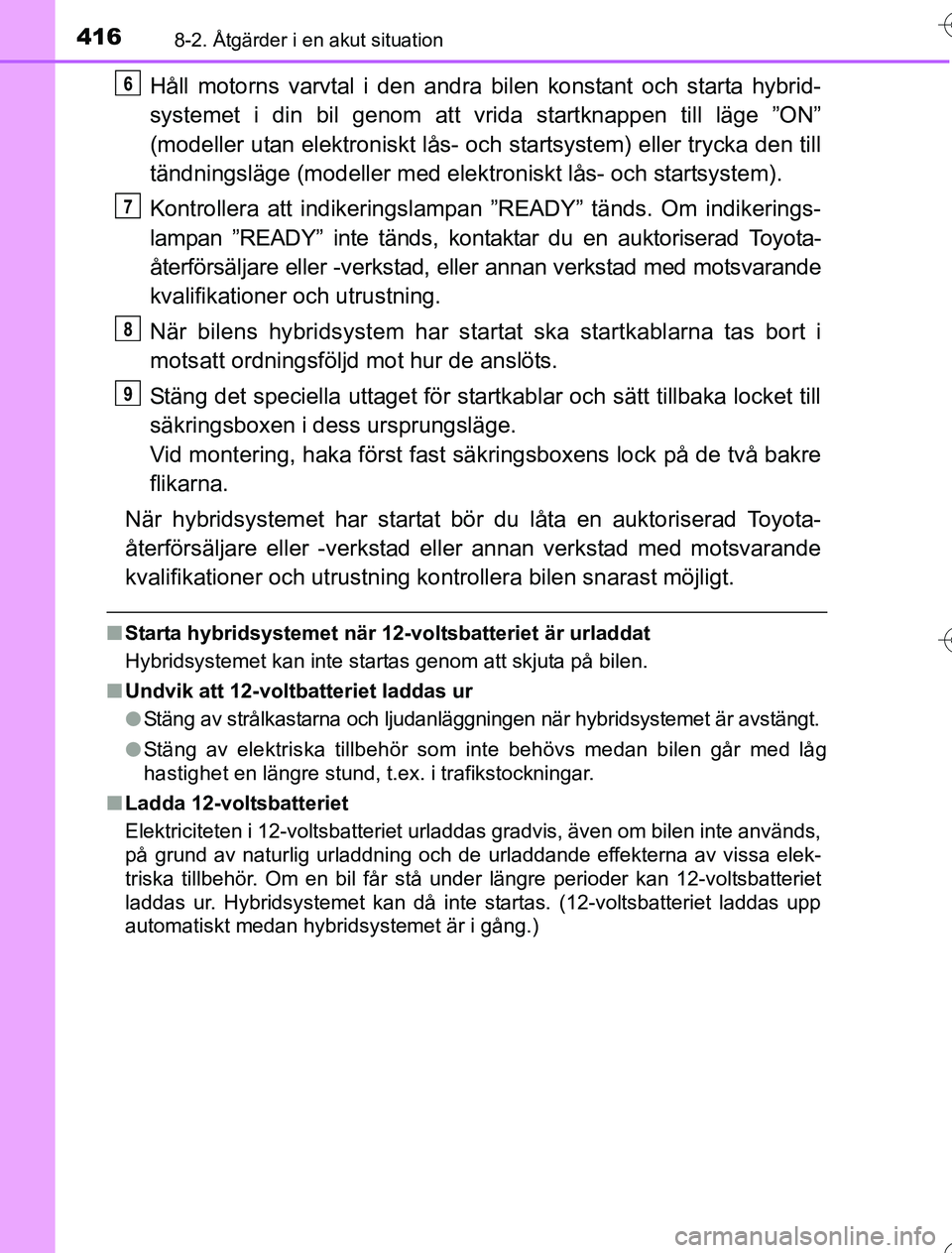

Håll motorns varvtal i den andra bilen konstant och starta hybrid-
systemet i din bil genom att vrida startknappen till läge ”ON”
(modeller utan elektroniskt lås- och startsystem) eller trycka den till
tändningsläge (modeller med elek troniskt lås- och startsystem).
Kontrollera att indikeringslampa n ”READY” tänds. Om indikerings-
lampan ”READY” inte tänds, kontaktar du en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
När bilens hybridsystem har startat ska startkablarna tas bort i
motsatt ordningsföljd mot hur de anslöts.
Stäng det speciella uttaget för startkablar och sätt tillbaka locket till
säkringsboxen i dess ursprungsläge.
Vid montering, haka först fast säkringsboxens lock på de två bakre
flikarna.
När hybridsystemet har startat bör du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen snarast möjligt.
nStarta hybridsystemet när 12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom att skjuta på bilen.
n Undvik att 12-voltbatteriet laddas ur
lStäng av strålkastarna och ljudanläggningen när hybridsystemet är avstängt.
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg
hastighet en längre stund, t.ex. i trafikstockningar.
n Ladda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas gradvis, även om bilen inte används,
på grund av naturlig urladdning och de urladdande effekterna av vissa elek-
triska tillbehör. Om en bil får stå under längre perioder kan 12-voltsbatteriet
laddas ur. Hybridsystemet kan då inte startas. (12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i gång.)
6
7
8
9
OM52G76SE.book Page 416 Wedne sday, July 6, 2016 4:24 PM

4178-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SEn

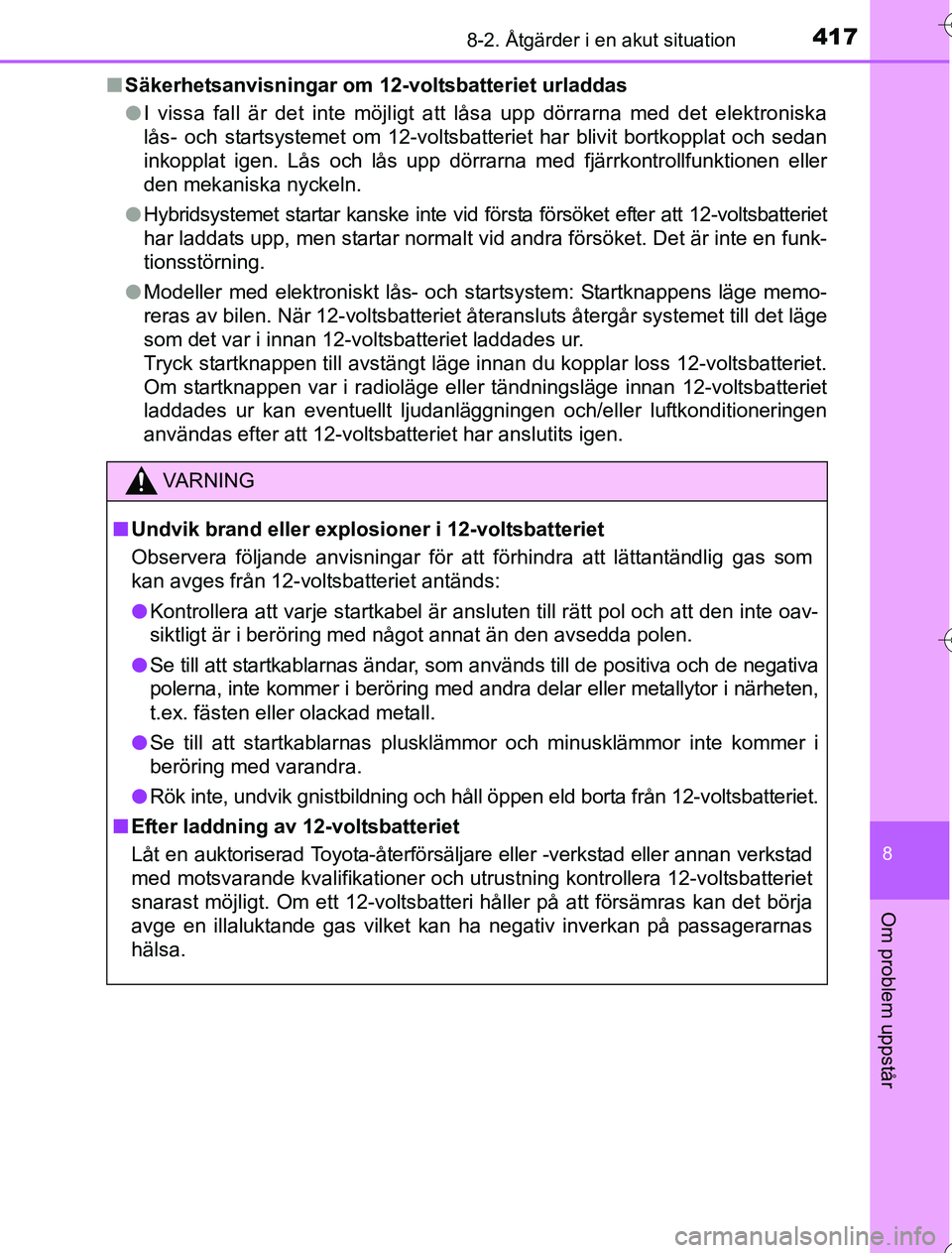

Säkerhetsanvisningar om 12- voltsbatteriet urladdas
l I vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska
lås- och startsystemet om 12-voltsbatteriet har blivit bortkopplat och sedan
inkopplat igen. Lås och lås upp dörrarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
l Hybridsystemet startar kanske inte vid första försöket efter att 12-voltsbatteriet
har laddats upp, men startar normalt vid andra försöket. Det är inte en funk-
tionsstörning.
l Modeller med elektroniskt lås- och startsystem: Startknappens läge memo-
reras av bilen. När 12-voltsbatteriet återansluts återgår systemet till det läge
som det var i innan 12-voltsbatteriet laddades ur.
Tryck startknappen till avstängt läge innan du kopplar loss 12-voltsbatteriet.
Om startknappen var i radioläge eller tändningsläge innan 12-voltsbatteriet
laddades ur kan eventuellt ljudanläggningen och/eller luftkonditioneringen
användas efter att 12-voltsbatteriet har anslutits igen.
VA R N I N G
nUndvik brand eller explosioner i 12-voltsbatteriet
Observera följande anvisningar för att förhindra att lättantändlig gas som
kan avges från 12-voltsbatteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas ändar, som används till de positiva och de negativa
polerna, inte kommer i beröring med andra delar eller metallytor i närheten,
t.ex. fästen eller olackad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, undvik gnistbildning och håll öppen eld borta från 12-voltsbatteriet.
n Efter laddning av 12-voltsbatteriet
Låt en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera 12-voltsbatteriet
snarast möjligt. Om ett 12-voltsbatteri håller på att försämras kan det börja
avge en illaluktande gas vilket kan ha negativ inverkan på passagerarnas
hälsa.
OM52G76SE.book Page 417 Wedne sday, July 6, 2016 4:24 PM

4188-2. Åtgärder i en akut situation
OM52G76SE
VA R N I N G

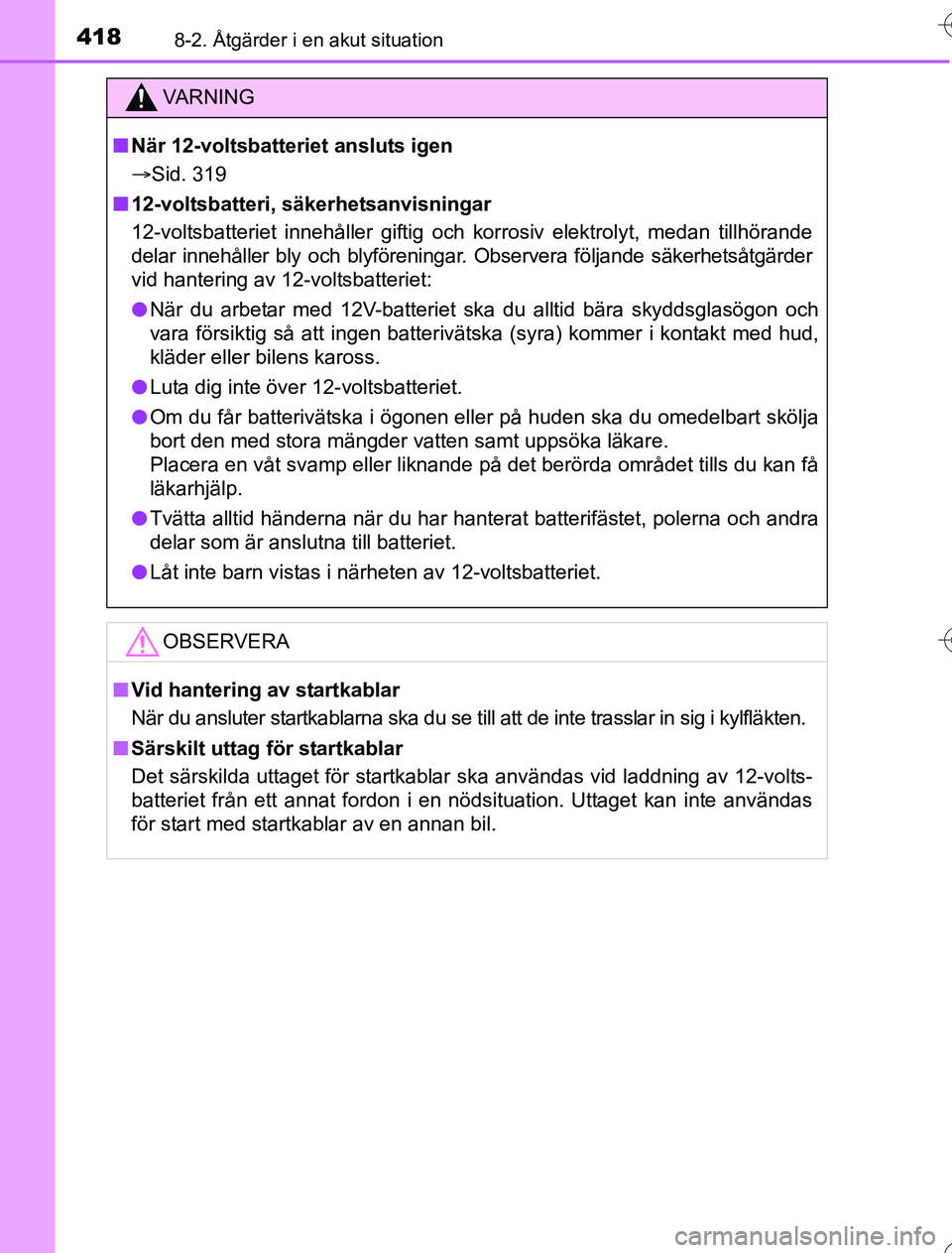

nNär 12-voltsbatteriet ansluts igen
 Sid. 319
n 12-voltsbatteri, säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar. Observera följande säkerhetsåtgärder
vid hantering av 12-voltsbatteriet:
l När du arbetar med 12V-batteriet ska du alltid bära skyddsglasögon och
vara försiktig så att ingen batterivätska (syra) kommer i kontakt med hud,
kläder eller bilens kaross.
l Luta dig inte över 12-voltsbatteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat batterifästet, polerna och andra
delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av 12-voltsbatteriet.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläkten.
n Särskilt uttag för startkablar
Det särskilda uttaget för startkablar ska användas vid laddning av 12-volts-
batteriet från ett annat fordon i en nödsituation. Uttaget kan inte användas
för start med startkablar av en annan bil.
OM52G76SE.book Page 418 Wedne sday, July 6, 2016 4:24 PM

4198-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE

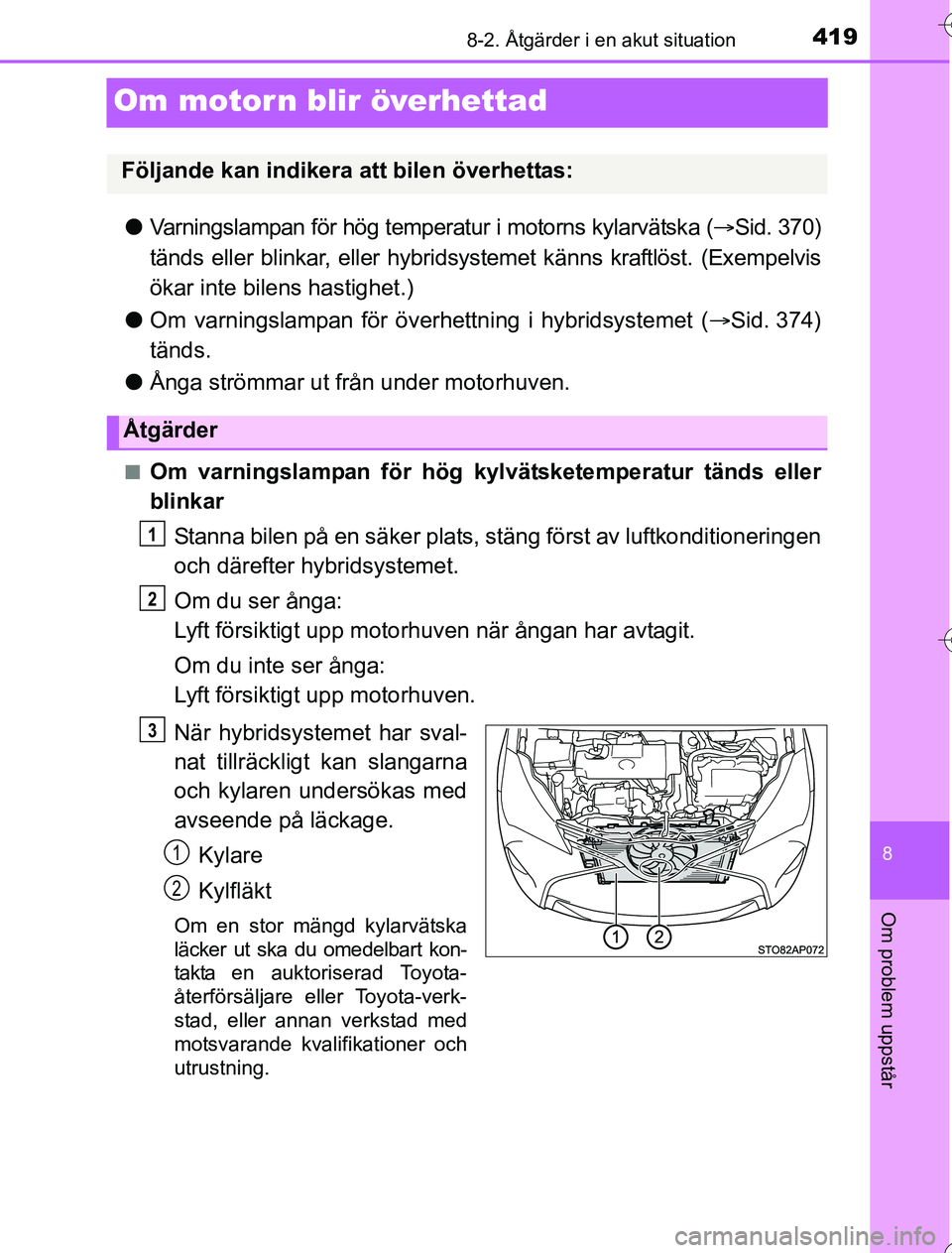

Om motorn blir överhettad
lVarningslampan för hög temperatur i motorns kylarvätska ( Sid. 370)
tänds eller blinkar, eller hybridsy stemet känns kraftlöst. (Exempelvis
ökar inte bilens hastighet.)
l Om varningslampan för över hettning i hybridsystemet (Sid. 374)
tänds.
l Ånga strömmar ut från under motorhuven.
nOm varningslampan för hög kylv ätsketemperatur tänds eller
blinkar
Stanna bilen på en säker plats, stäng först av luftkonditioneringen
och därefter hybridsystemet.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När hybridsystemet har sval-
nat tillräckligt kan slangarna
och kylaren undersökas med
avseende på läckage.Kylare
Kylfläkt
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Följande kan indikera att bilen överhettas:
Åtgärder
1
2
3
1
2
OM52G76SE.book Page 419 Wedne sday, July 6, 2016 4:24 PM

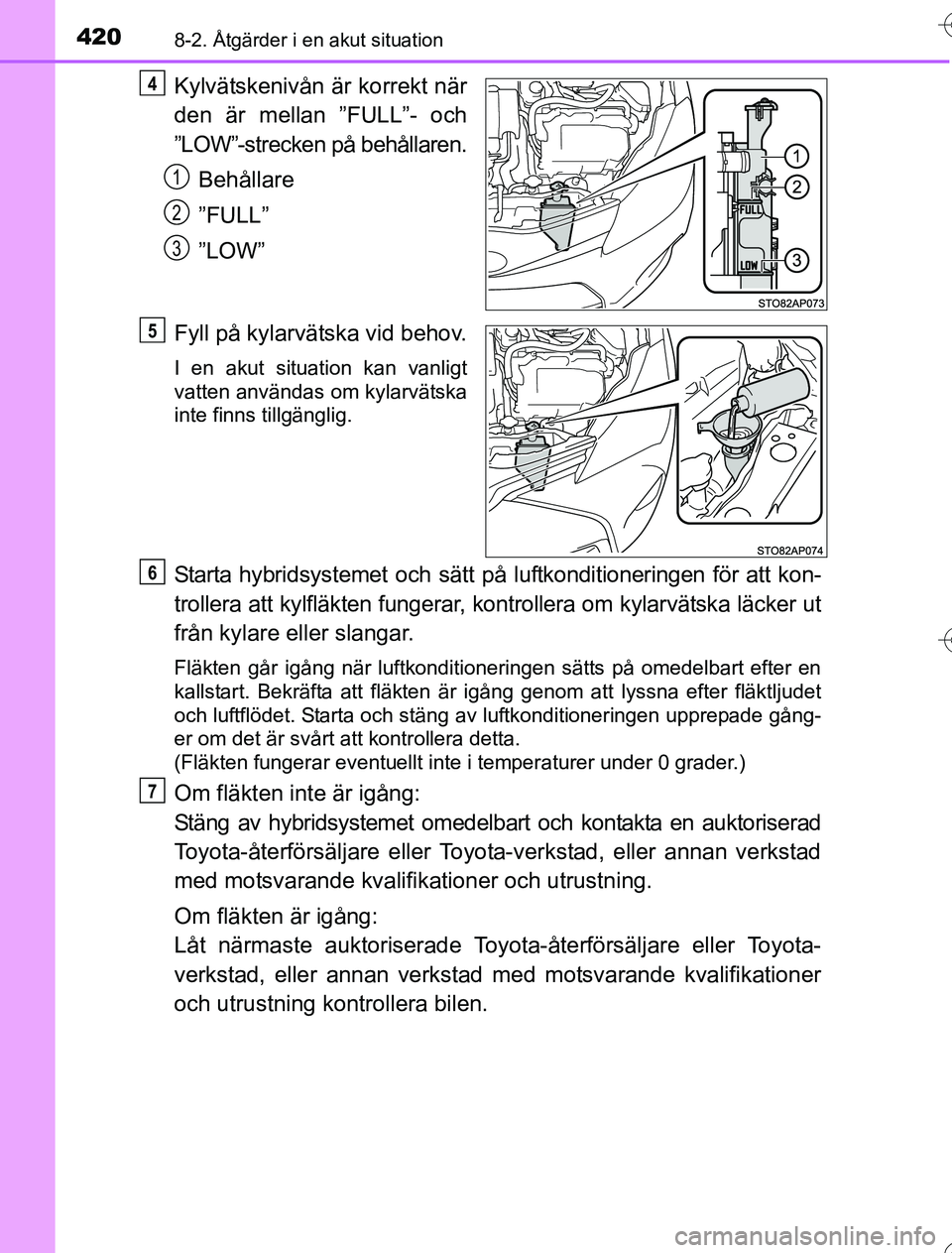

4208-2. Åtgärder i en akut situation
OM52G76SE
Kylvätskenivån är korrekt när
den är mellan ”FULL”- och
”LOW”-strecken på behållaren.Behållare
”FULL”
”LOW”
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
Starta hybridsystemet och sätt på luftkonditioneringen för att kon-
trollera att kylfläkten fungerar, ko ntrollera om kylarvätska läcker ut
från kylare eller slangar.
Fläkten går igång när luftkonditioneringen sätts på omedelbart efter en
kallstart. Bekräfta att fläkten är igång genom att lyssna efter fläktljudet
och luftflödet. Starta och stäng av luftkonditioneringen upprepade gång-
er om det är svårt att kontrollera detta.
(Fläkten fungerar eventuellt inte i temperaturer under 0 grader.)
Om fläkten inte är igång:
Stäng av hybridsystemet omedelbart och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifik ationer och utrustning.
Om fläkten är igång:
Låt närmaste auktoriserade Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
4
1
2
3
5
6
7
OM52G76SE.book Page 420 Wedne sday, July 6, 2016 4:24 PM
