3517-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL

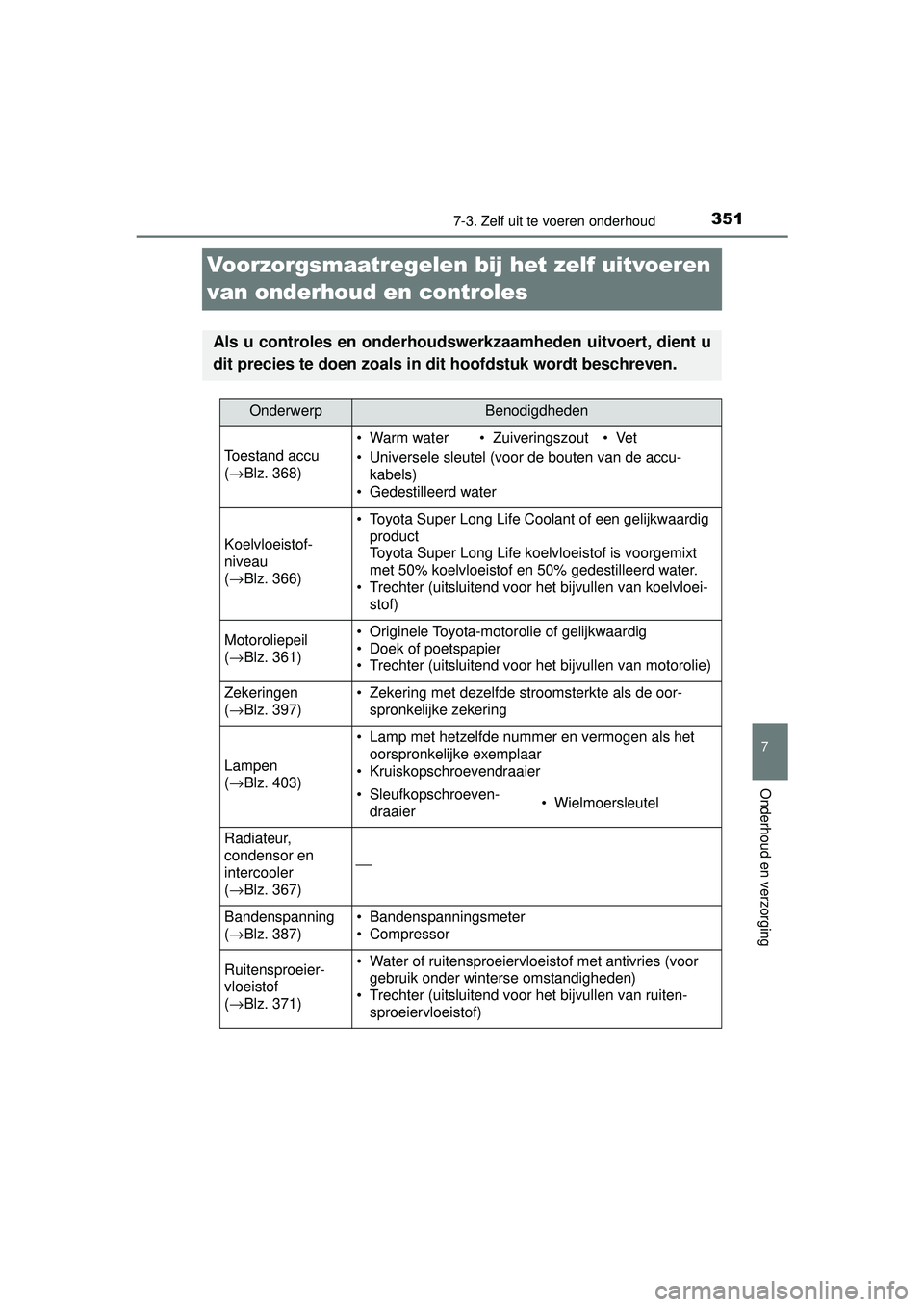

Voorzorgsmaatregelen bij het zelf uitvoeren
van onderhoud en controles
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Toestand accu
( → Blz. 368)
• Warm water• Zuiveringszout•Vet
• Universele sleutel (voor de bouten van de accu-
kabels)
• Gedestilleerd water
Koelvloeistof-
niveau
( → Blz. 366)
• Toyota Super Long Life Coolant of een gelijkwaardig
product
Toyota Super Long Life koelvloeistof is voorgemixt
met 50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei- stof)
Motoroliepeil
(→ Blz. 361)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 397)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Lampen
(→ Blz. 403)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroeven- draaier• Wielmoersleutel
Radiateur,
condensor en
intercooler
(→ Blz. 367)
⎯
Bandenspanning
(→ Blz. 387)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
(→ Blz. 371)• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten- sproeiervloeistof)
YARIS F_OM_Europe_OM52G04E.book Page 351 Monday, August 31, 2015 2:42 PM

3527-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL

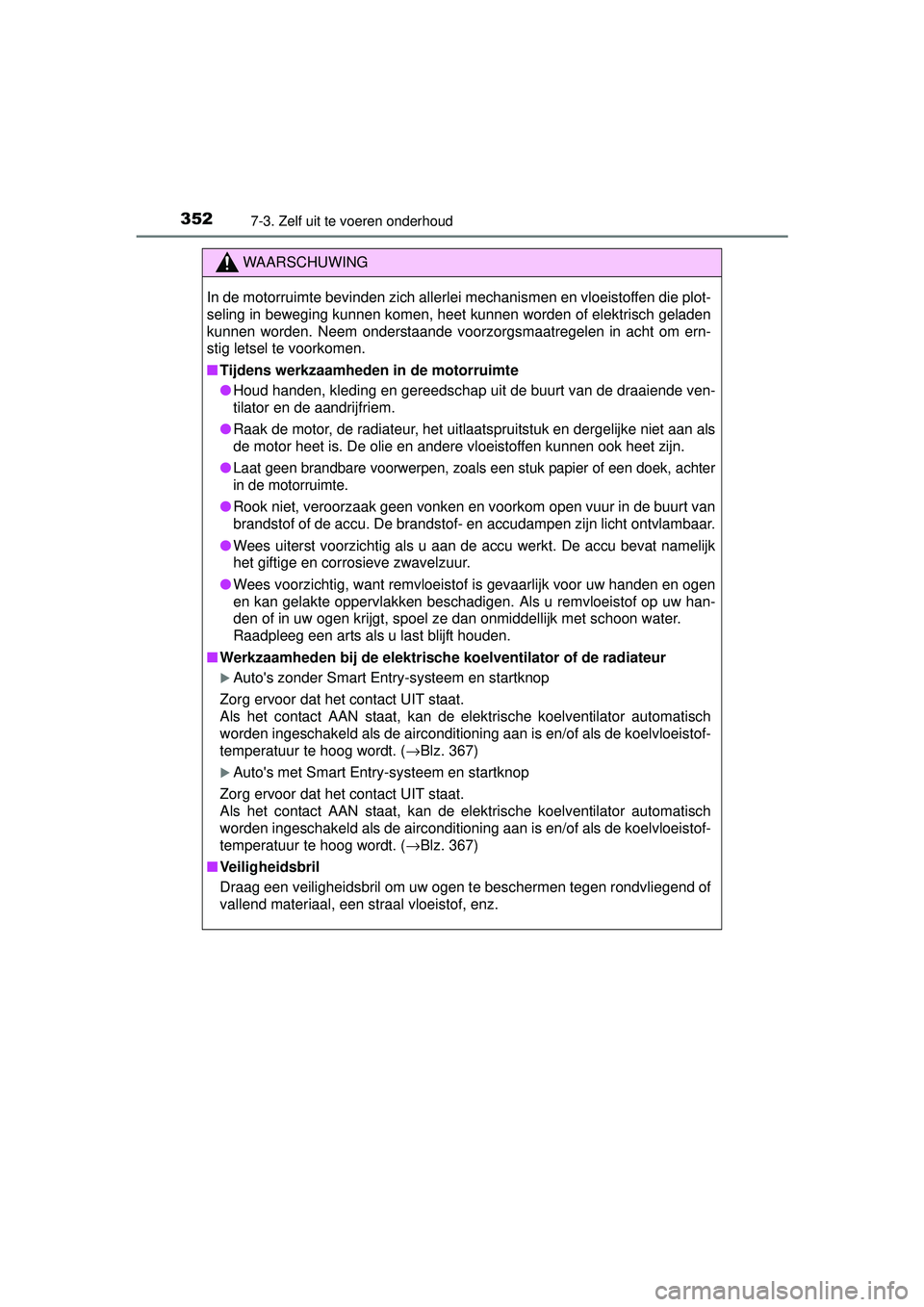

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht om ern-
stig letsel te voorkomen.
■ Tijdens werkzaamheden in de motorruimte
● Houd handen, kleding en gereedschap uit de buurt van de draaiende ven-
tilator en de aandrijfriem.
● Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijke niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook heet zijn.
●
Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, achter
in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van
brandstof of de accu. De brandstof- en accudampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilator of de radiateur
Auto's zonder Smart Entry-systeem en startknop
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de el ektrische koelventilator automatisch
worden ingeschakeld als de airconditioning aan is en/of als de koelvloeistof-
temperatuur te hoog wordt. ( →Blz. 367)
Auto's met Smart Entry-systeem en startknop
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de el ektrische koelventilator automatisch
worden ingeschakeld als de airconditioning aan is en/of als de koelvloeistof-
temperatuur te hoog wordt. ( →Blz. 367)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
YARIS F_OM_Europe_OM52G04E.book Page 352 Monday, August 31, 2015 2:42 PM

3537-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL

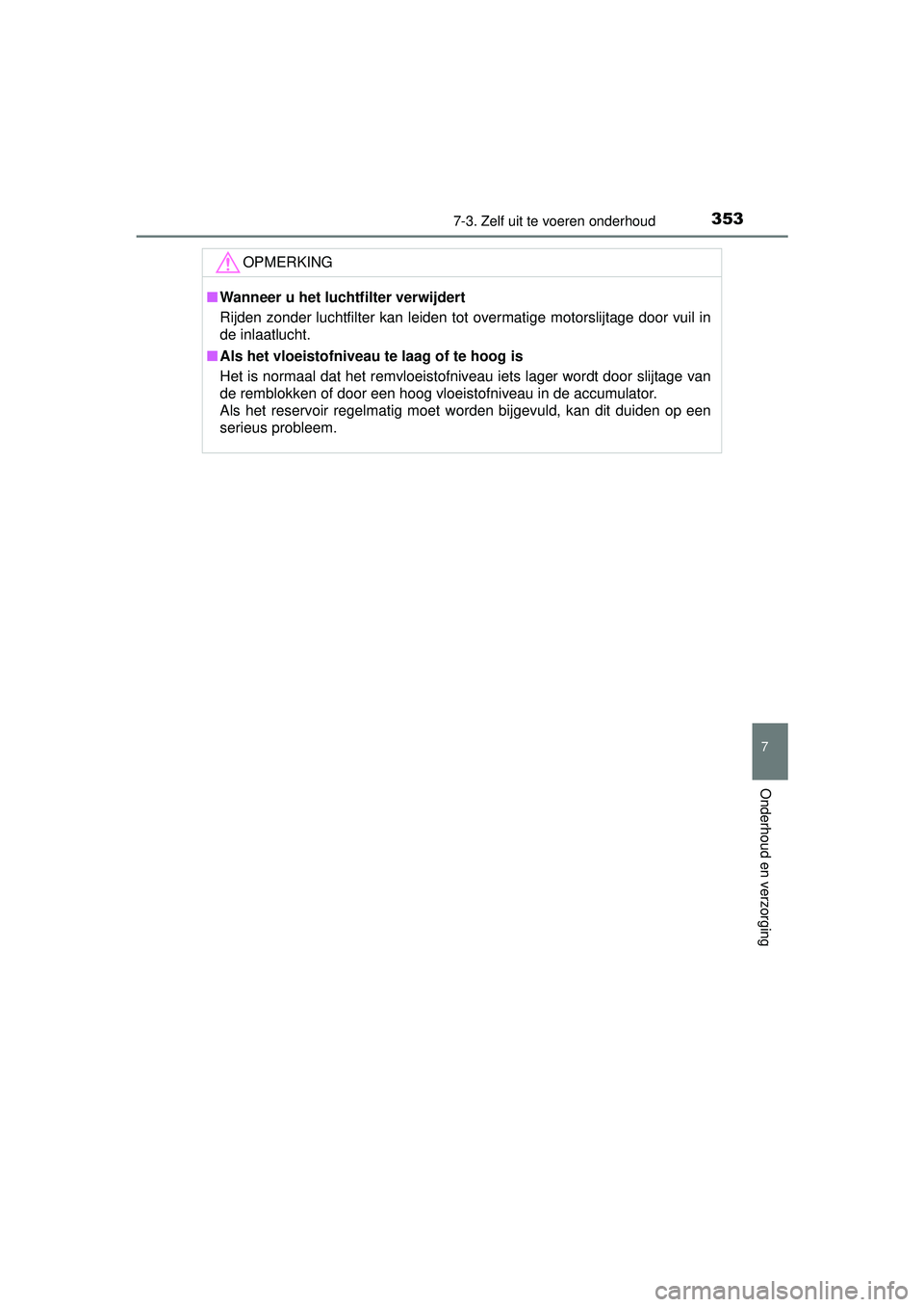

OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
YARIS F_OM_Europe_OM52G04E.book Page 353 Monday, August 31, 2015 2:42 PM

3547-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL

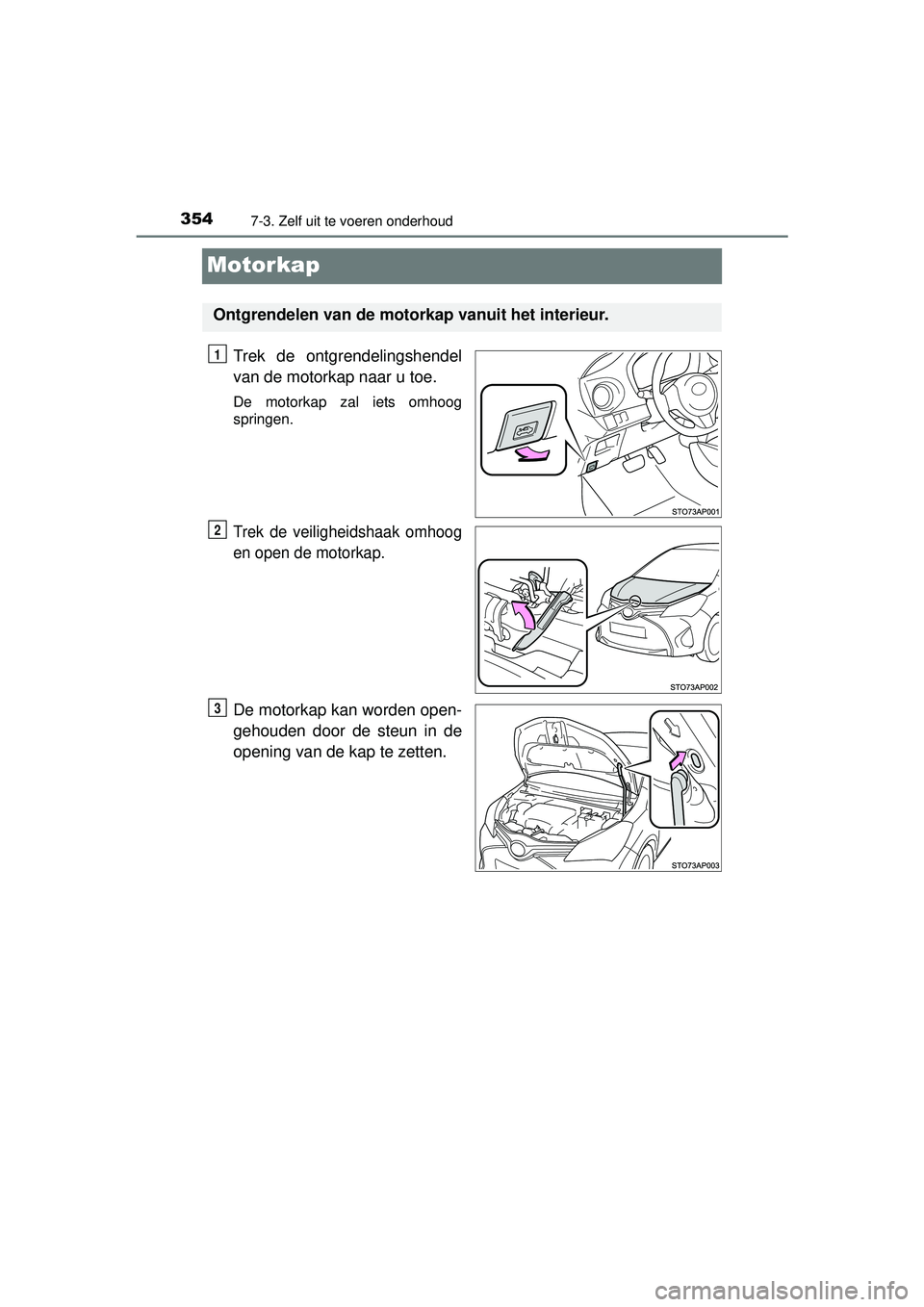

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak omhoog
en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
YARIS F_OM_Europe_OM52G04E.book Page 354 Monday, August 31, 2015 2:42 PM

3557-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL

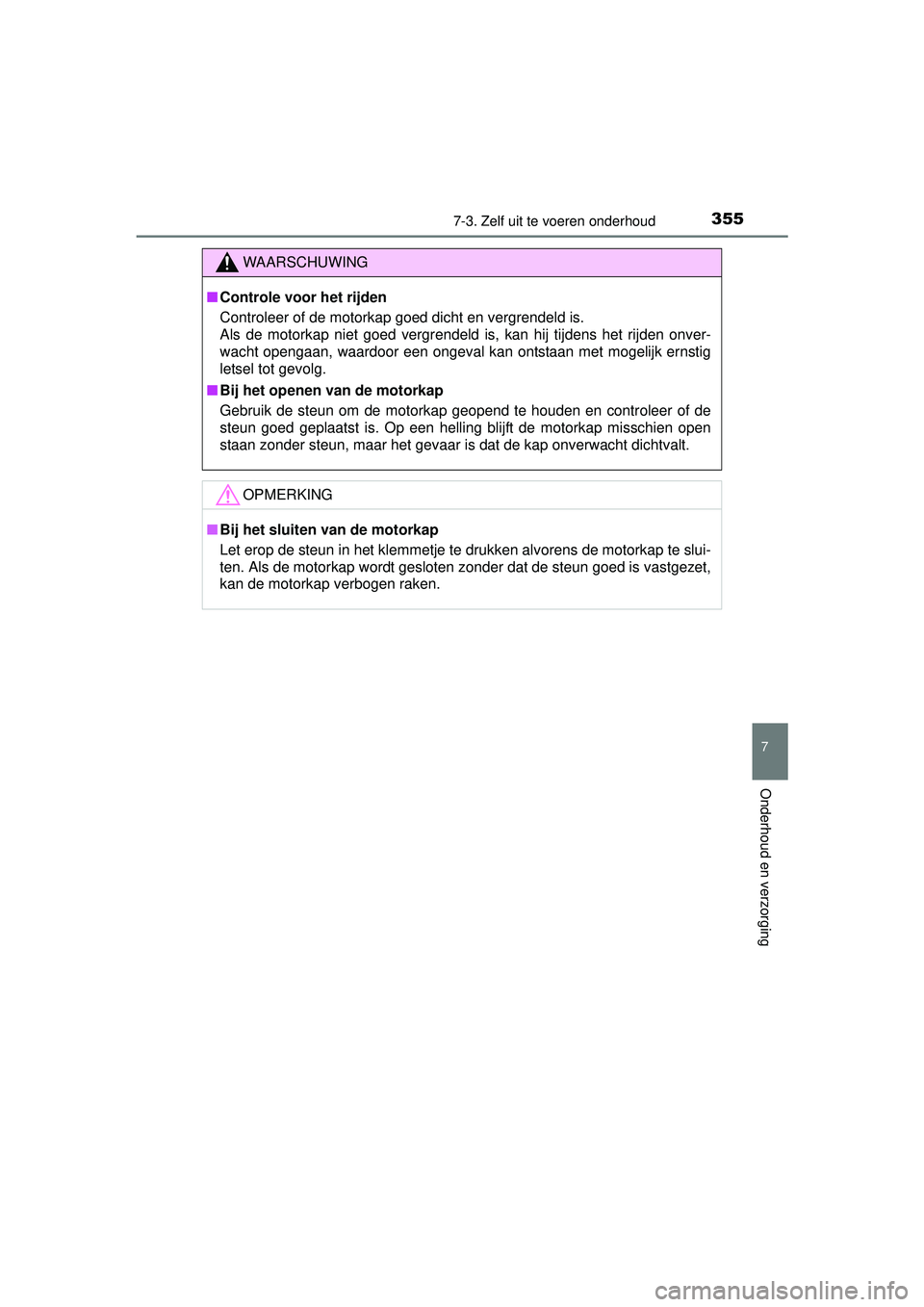

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Bij het openen van de motorkap
Gebruik de steun om de motorkap geopend te houden en controleer of de
steun goed geplaatst is. Op een helling blijft de motorkap misschien open
staan zonder steun, maar het gevaar is dat de kap onverwacht dichtvalt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
YARIS F_OM_Europe_OM52G04E.book Page 355 Monday, August 31, 2015 2:42 PM

3567-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL

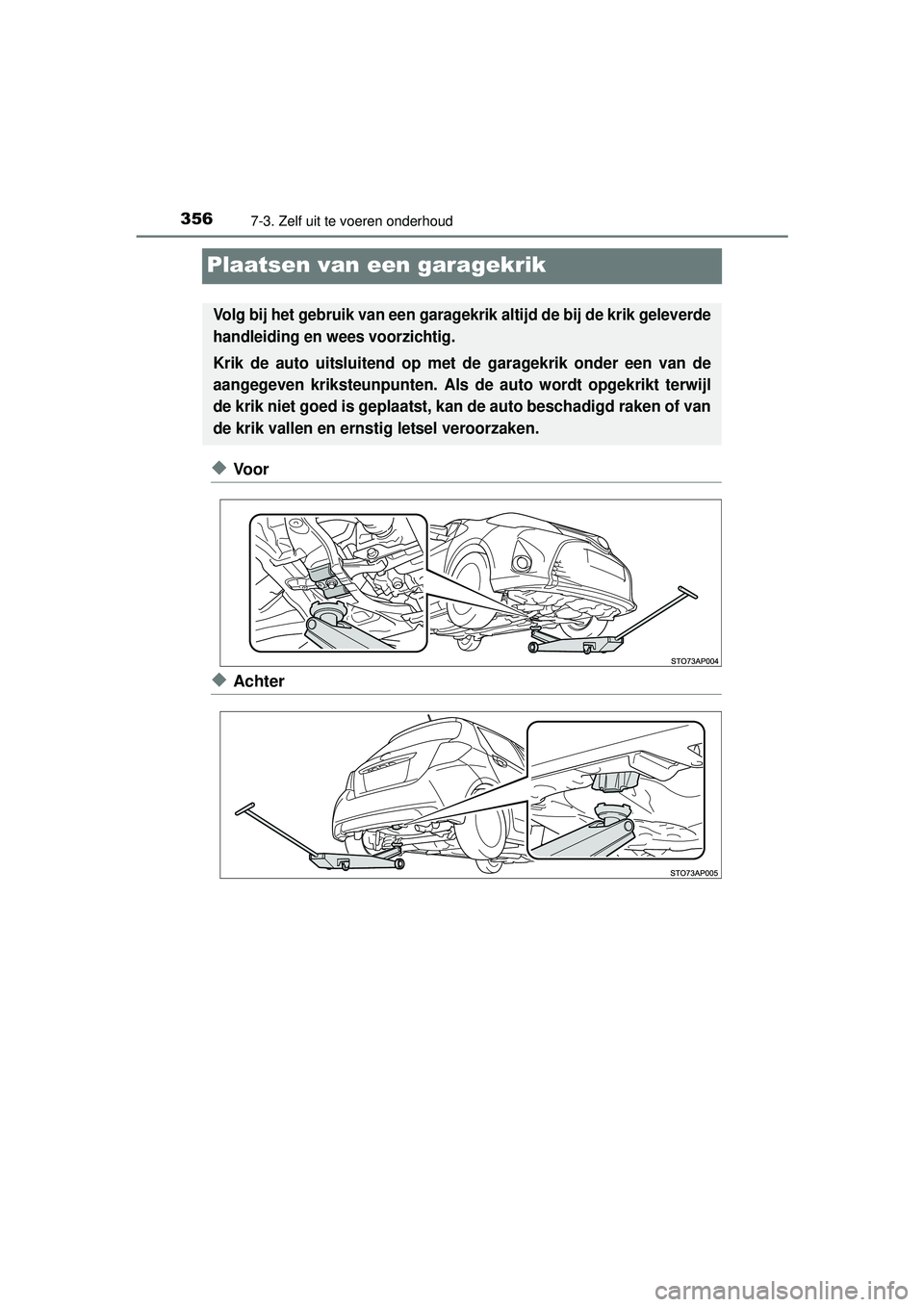

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde
handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of van
de krik vallen en ernstig letsel veroorzaken.
YARIS F_OM_Europe_OM52G04E.book Page 356 Monday, August 31, 2015 2:42 PM

3577-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL

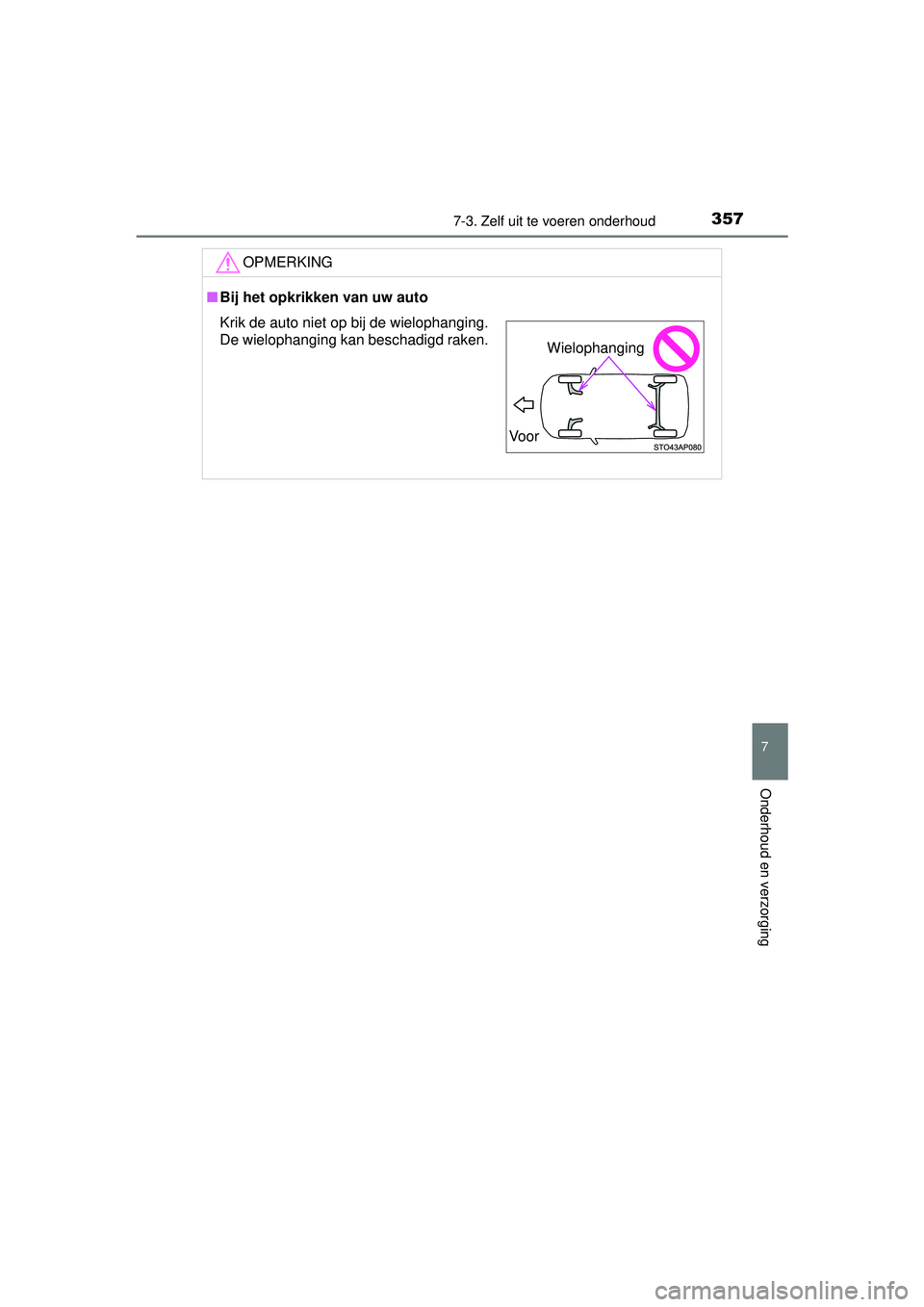

OPMERKING
■Bij het opkrikken van uw auto
Krik de auto niet op bij de wielophanging.
De wielophanging kan beschadigd raken.
Voor
Wielophanging
YARIS F_OM_Europe_OM52G04E.book Page 357 Monday, August 31, 2015 2:42 PM

3587-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL

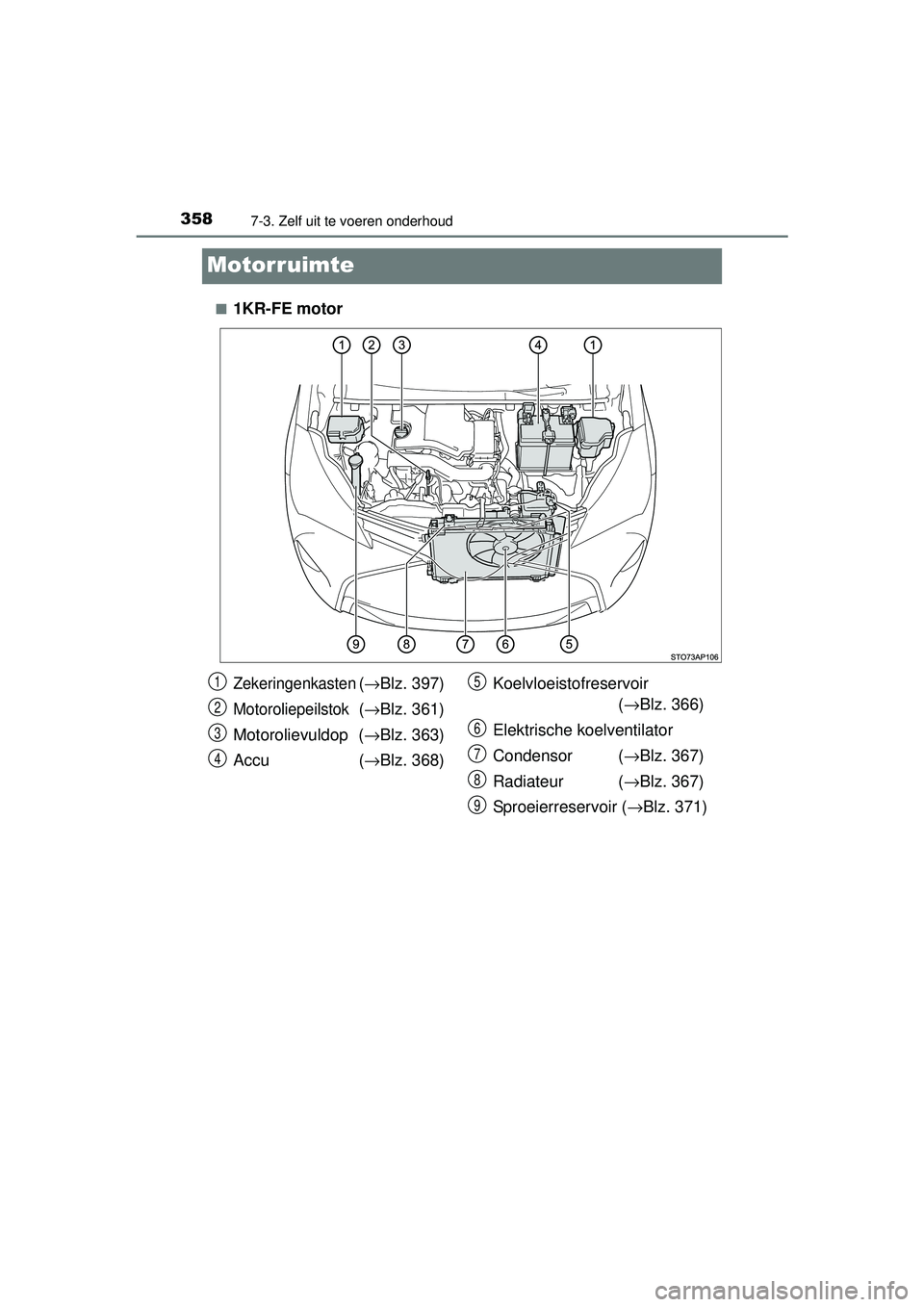

Motorruimte
■1KR-FE motor
Zekeringenkasten(→ Blz. 397)
Motoroliepeilstok(→ Blz. 361)
Motorolievuldop ( →Blz. 363)
Accu ( →Blz. 368) Koelvloeistofreservoir
(→ Blz. 366)
Elektrische koelventilator
Condensor ( →Blz. 367)
Radiateur ( →Blz. 367)
Sproeierreservoir ( →Blz. 371)
1
2
3
4
5
6
7
8
9
YARIS F_OM_Europe_OM52G04E.book Page 358 Monday, August 31, 2015 2:42 PM

3597-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL■

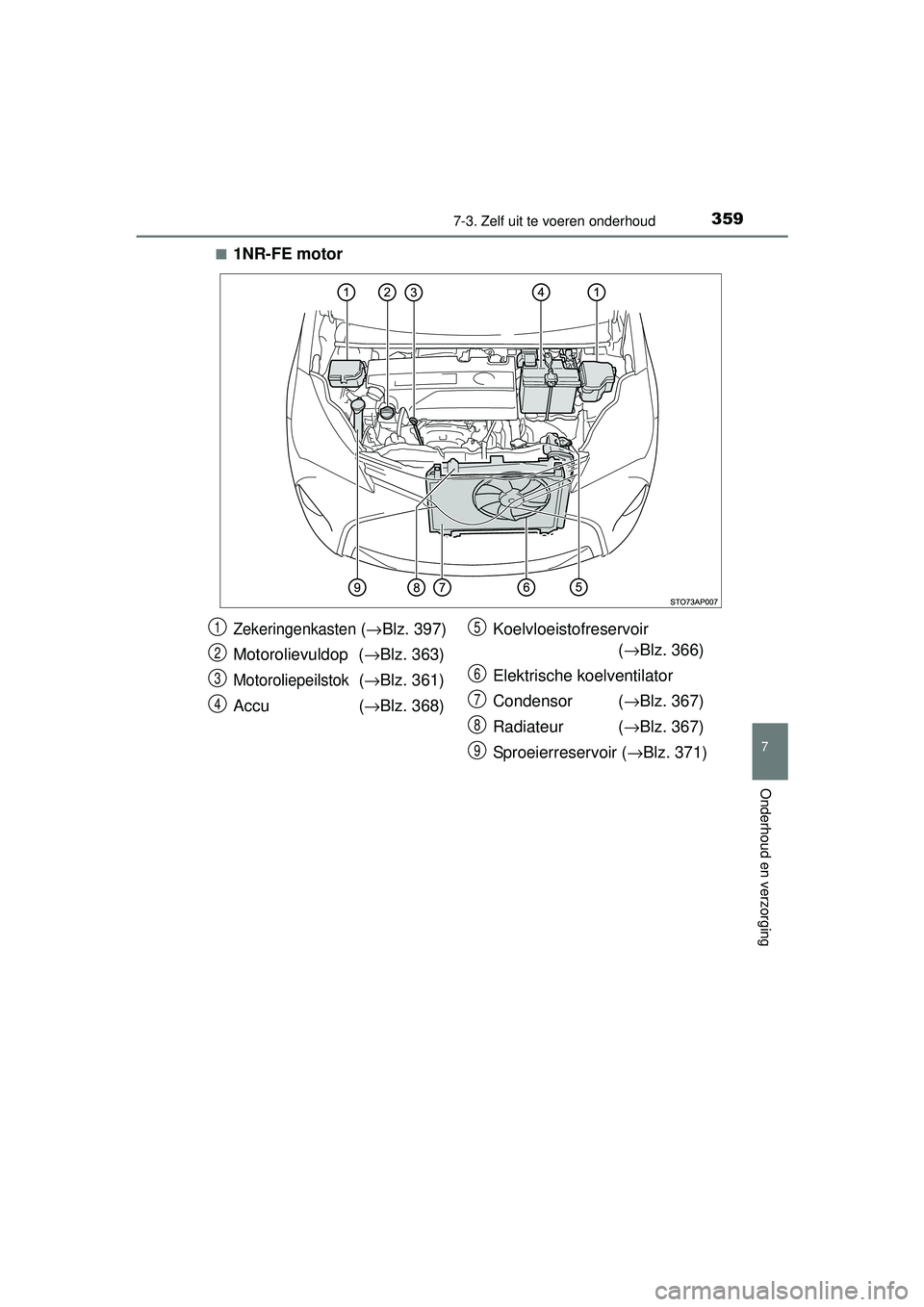

1NR-FE motor
Zekeringenkasten (
→ Blz. 397)
Motorolievuldop (→ Blz. 363)
Motoroliepeilstok(→ Blz. 361)
Accu ( →Blz. 368) Koelvloeistofreservoir
(→ Blz. 366)
Elektrische koelventilator
Condensor ( →Blz. 367)
Radiateur ( →Blz. 367)
Sproeierreservoir ( →Blz. 371)
1
2
3
4
5
6
7
8
9
YARIS F_OM_Europe_OM52G04E.book Page 359 Monday, August 31, 2015 2:42 PM

3607-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL■

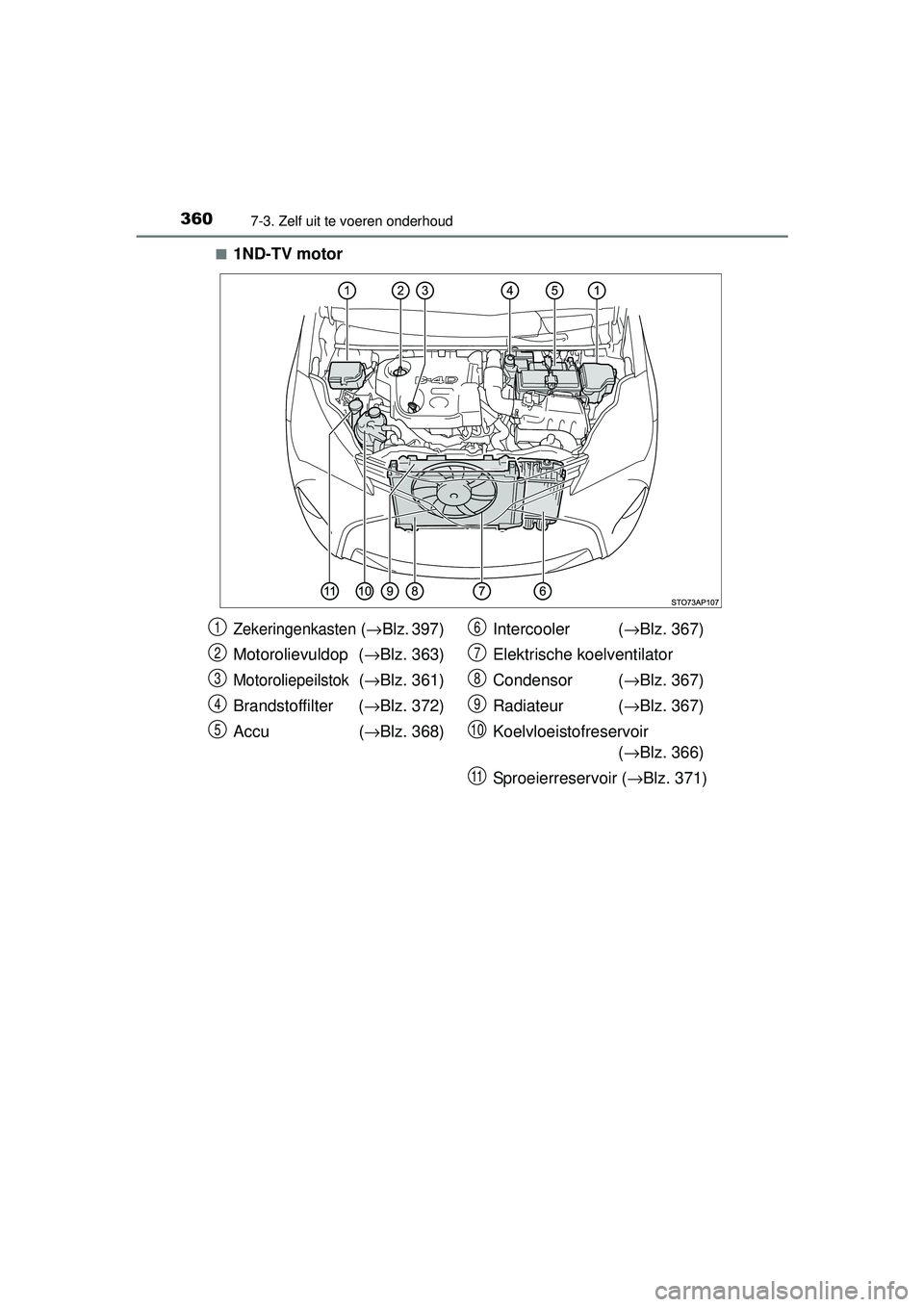

1ND-TV motor
Zekeringenkasten (
→ Blz. 397)
Motorolievuldop ( →Blz. 363)
Motoroliepeilstok(→ Blz. 361)
Brandstoffilter ( →Blz. 372)
Accu ( →Blz. 368) Intercooler (
→Blz. 367)
Elektrische koelventilator
Condensor ( →Blz. 367)
Radiateur ( →Blz. 367)
Koelvloeistofreservoir (→ Blz. 366)
Sproeierreservoir ( →Blz. 371)
1
2
3
4
5
6
7
8
9
10
11
