3717-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL
Als het ruitensproeiervloeistof-
niveau onder het streepje FULL
staat, moet ruitensproeiervloei-
stof worden bijgevuld tot aan het
streepje FULL.
Sproeierreservoir
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
YARIS F_OM_Europe_OM52G04E.book Page 371 Monday, August 31, 2015 2:42 PM

3727-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL

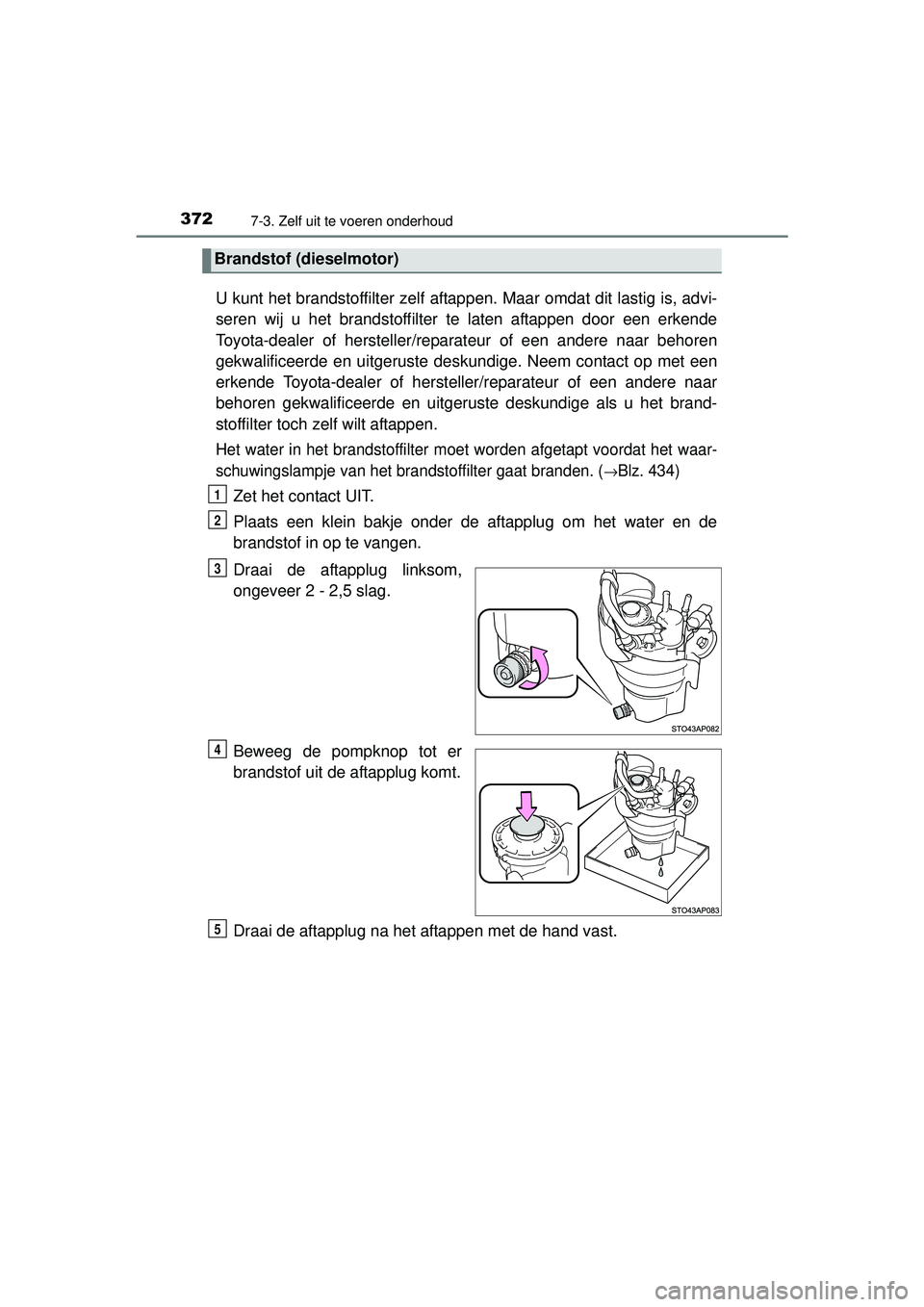

U kunt het brandstoffilter zelf aftappen. Maar omdat dit lastig is, advi-
seren wij u het brandstoffilter te laten aftappen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste desk undige. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige als u het brand-
stoffilter toch zelf wilt aftappen.
Het water in het brandstoffilter moet worden afgetapt voordat het waar-
schuwingslampje van het brandstoffilter gaat branden. (
→Blz. 434)
Zet het contact UIT.
Plaats een klein bakje onder de aftapplug om het water en de
brandstof in op te vangen.
Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Beweeg de pompknop tot er
brandstof uit de aftapplug komt.
Draai de aftapplug na het aftappen met de hand vast.
Brandstof (dieselmotor)
1
2
3
4
5
YARIS F_OM_Europe_OM52G04E.book Page 372 Monday, August 31, 2015 2:42 PM

3737-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL

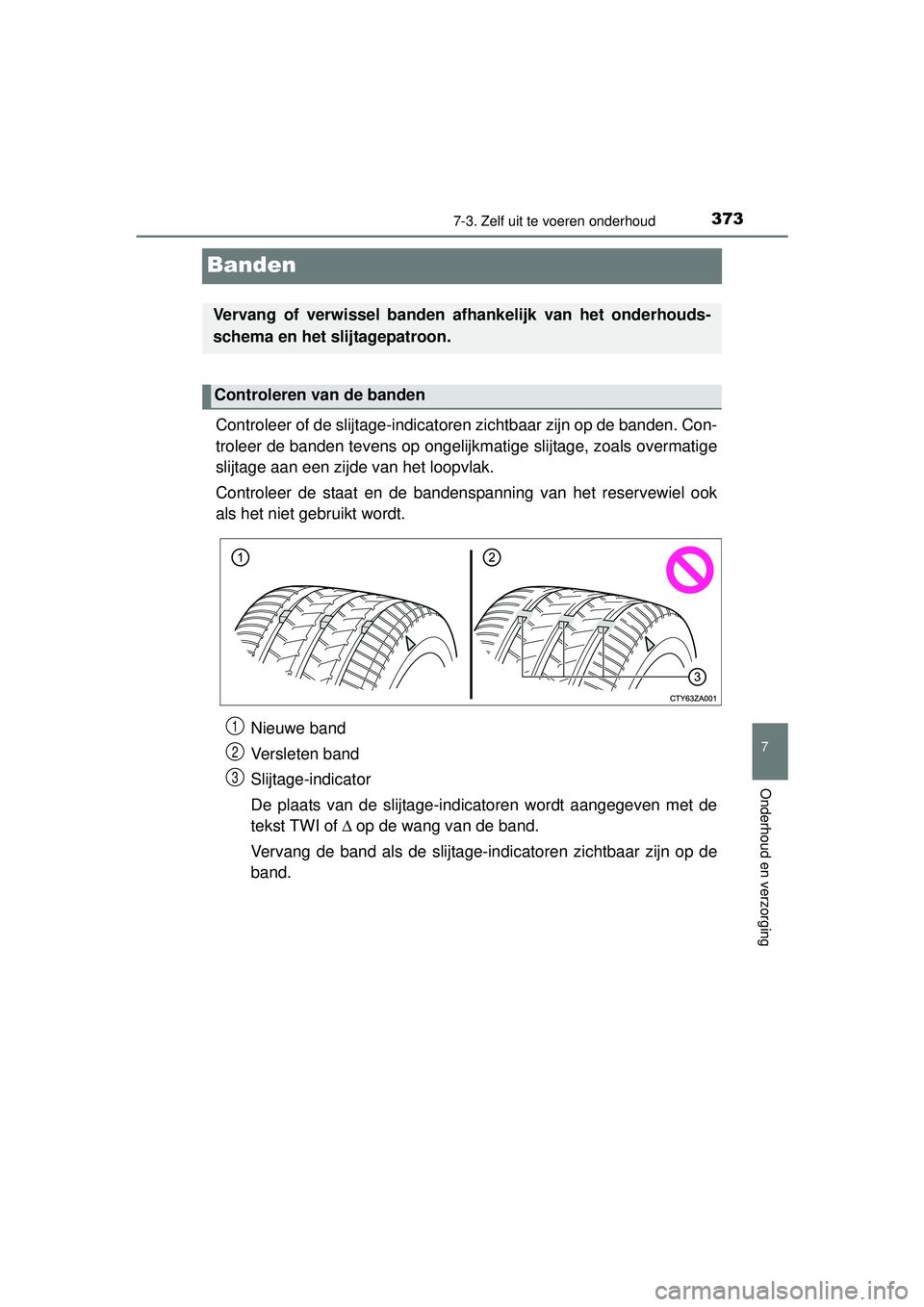

Banden
Controleer of de slijtage-indicatoren zichtbaar zijn op de banden. Con-
troleer de banden tevens op ongelijkmatige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook
als het niet gebruikt wordt.
Nieuwe band
Versleten band
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de
tekst TWI of Δ op de wang van de band.
Vervang de band als de slijtage-indi catoren zichtbaar zijn op de
band.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
YARIS F_OM_Europe_OM52G04E.book Page 373 Monday, August 31, 2015 2:42 PM

3747-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL

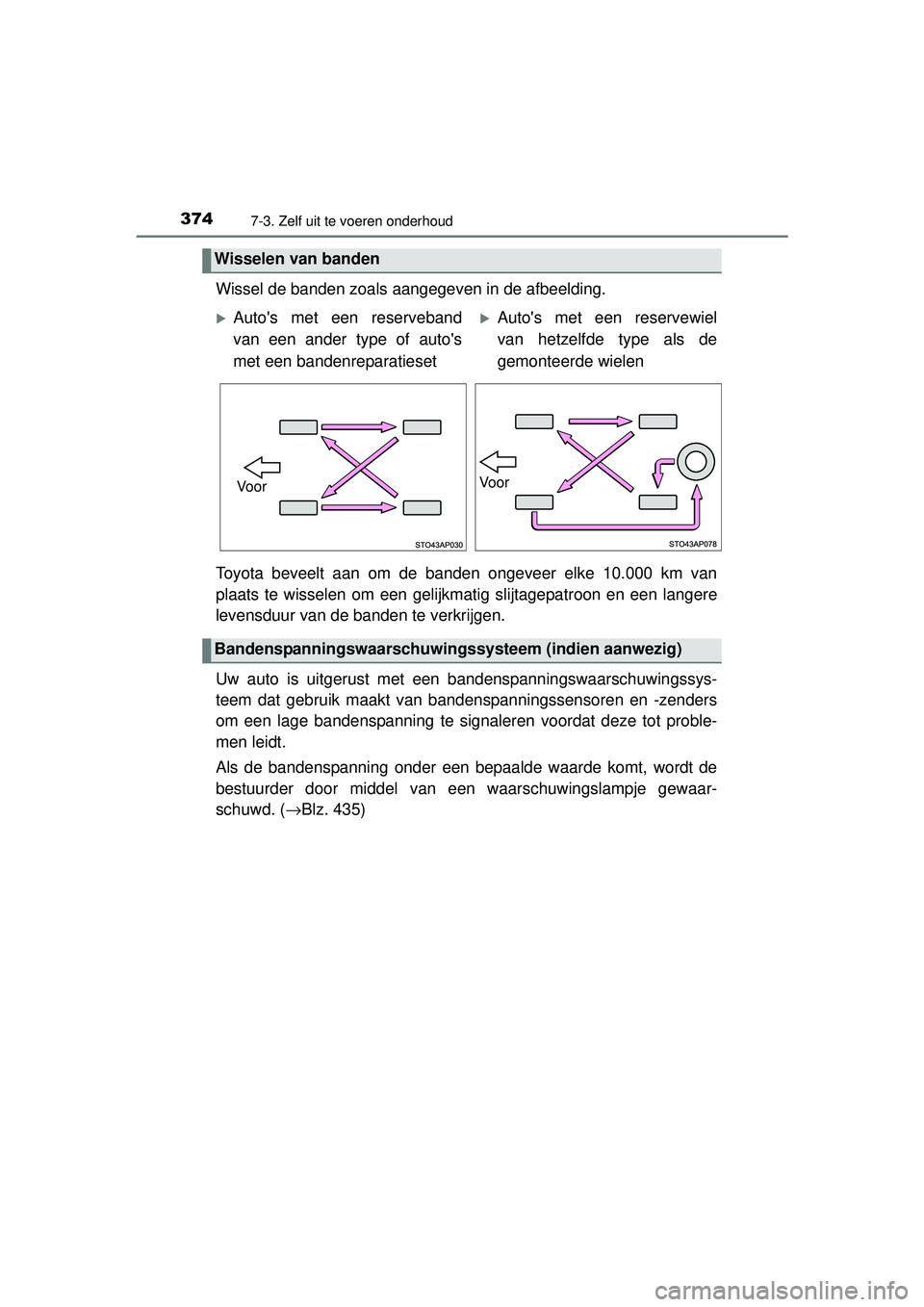

Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van
plaats te wisselen om een gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruik maakt van band enspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( →Blz. 435)
Wisselen van banden
Auto's met een reserveband
van een ander type of auto's
met een bandenreparatiesetAuto's met een reservewiel
van hetzelfde type als de
gemonteerde wielen
VoorVoor
Bandenspanningswaarschuwingssy steem (indien aanwezig)
YARIS F_OM_Europe_OM52G04E.book Page 374 Monday, August 31, 2015 2:42 PM

3757-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL

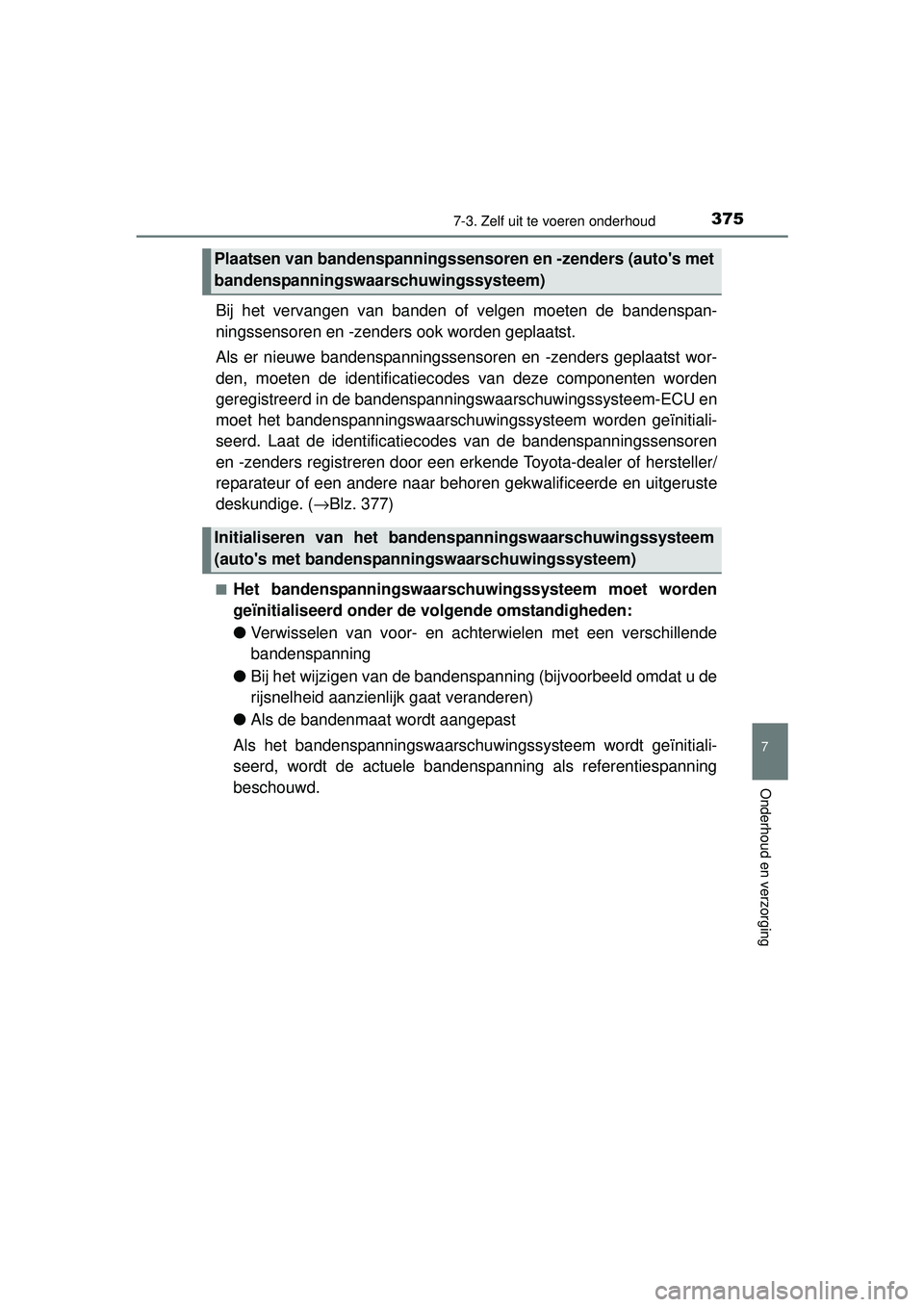

Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst wor-
den, moeten de identificatiec odes van deze componenten worden
geregistreerd in de bandenspann ingswaarschuwingssysteem-ECU en
moet het bandenspanningswaarschuw ingssysteem worden geïnitiali-
seerd. Laat de identificatiec odes van de bandenspanningssensoren
en -zenders registreren door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. ( →Blz. 377)
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
● Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
● Bij het wijzigen van de bandenspanning (bijvoorbeeld omdat u de
rijsnelheid aanzien lijk gaat veranderen)
● Als de bandenmaat wordt aangepast
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Plaatsen van bandenspanningssenso ren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
Initialiseren van het bandenspanningswaarschuwingssysteem
(auto's met bandenspanningswaarschuwingssysteem)
YARIS F_OM_Europe_OM52G04E.book Page 375 Monday, August 31, 2015 2:42 PM

3767-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL■

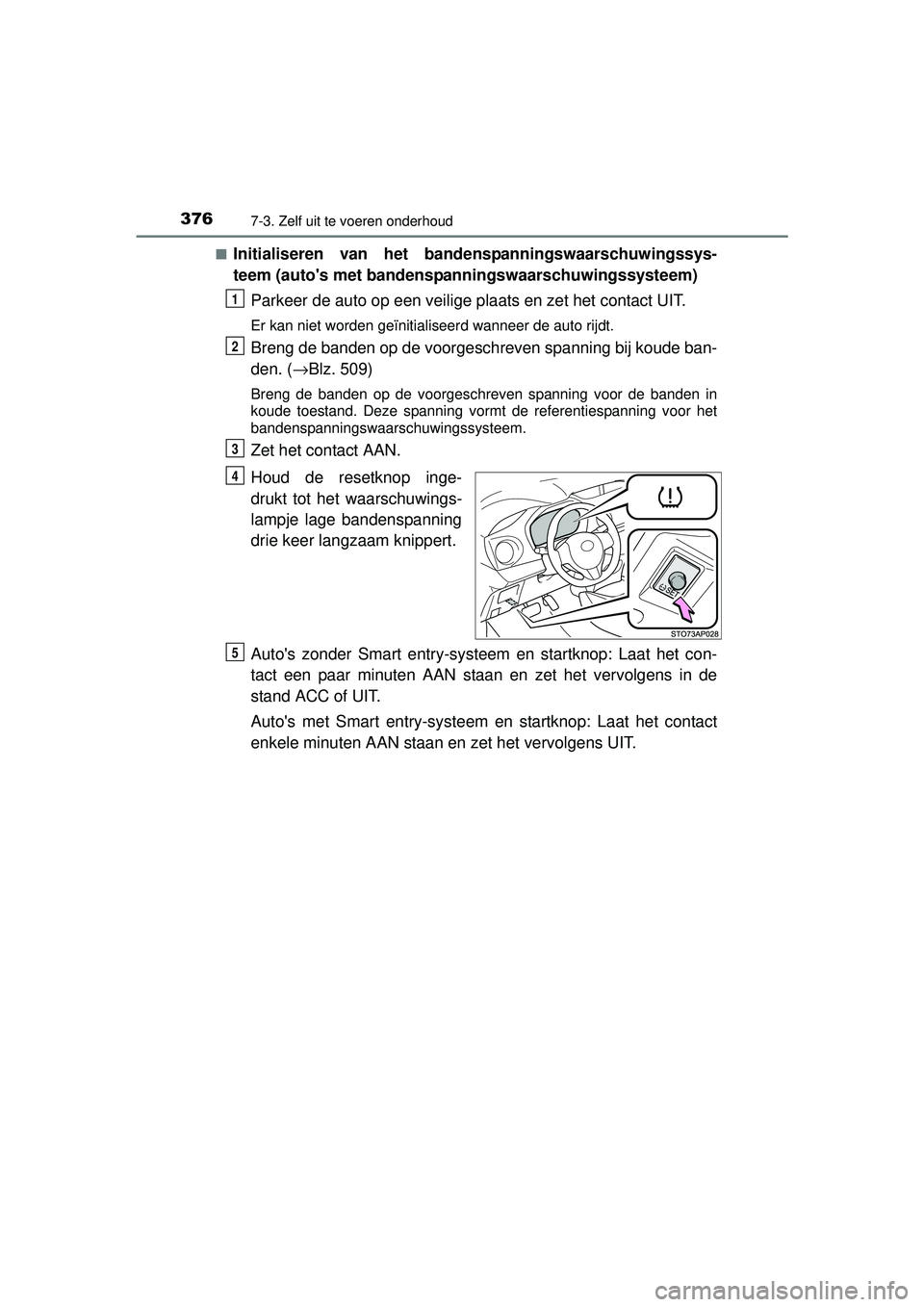

Initialiseren van het bande
nspanningswaarschuwingssys-
teem (auto's met bandenspanningswaarschuwingssysteem)
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude ban-
den. ( →Blz. 509)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Houd de resetknop inge-
drukt tot het waarschuwings-
lampje lage bandenspanning
drie keer langzaam knippert.
Auto's zonder Smart entry-systeem en startknop: Laat het con-
tact een paar minuten AAN staan en zet het vervolgens in de
stand ACC of UIT.
Auto's met Smart entry-systeem en startknop: Laat het contact
enkele minuten AAN staan en zet het vervolgens UIT.
1
2
3
4
5
YARIS F_OM_Europe_OM52G04E.book Page 376 Monday, August 31, 2015 2:42 PM

3777-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL

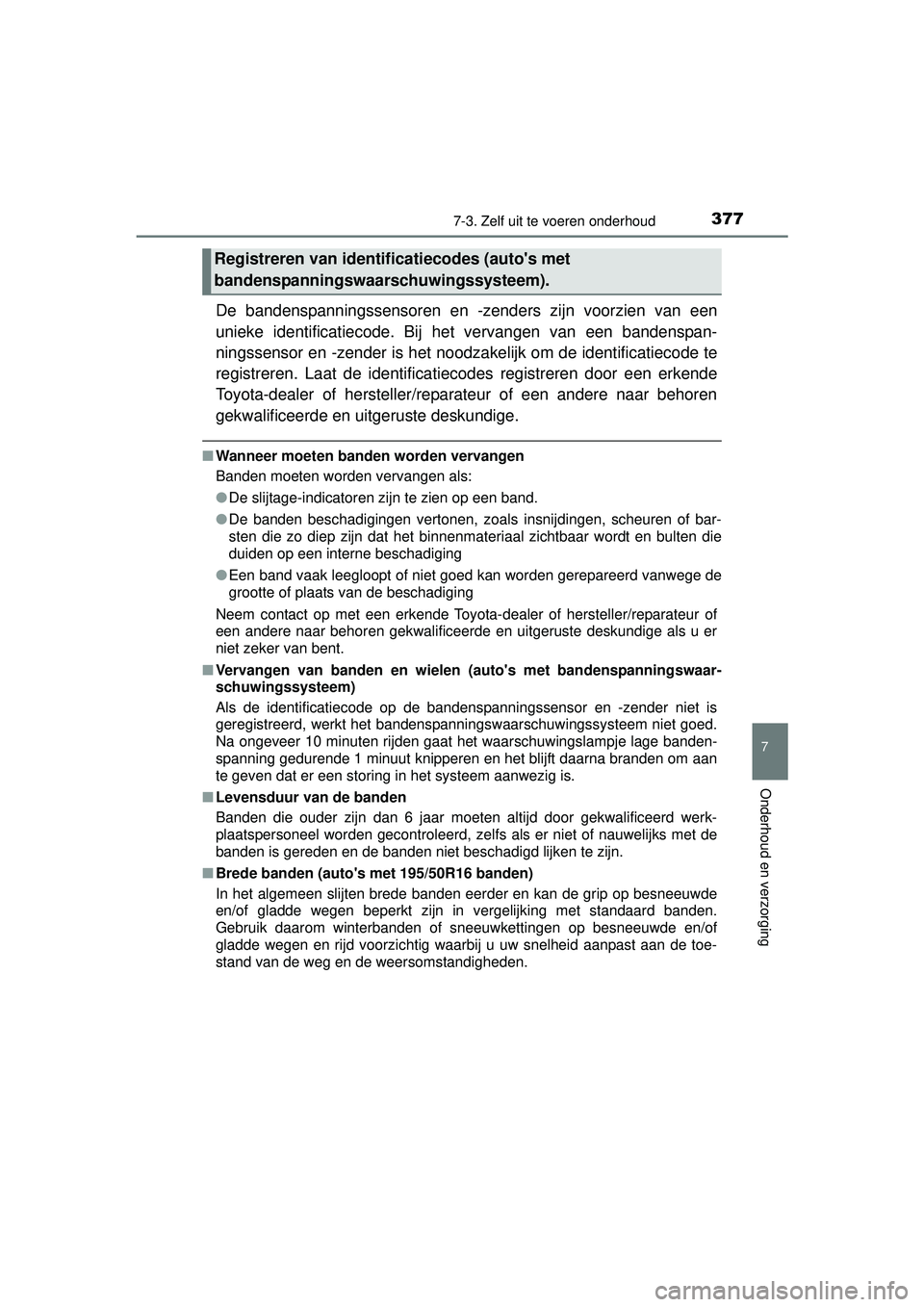

De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noodz akelijk om de identificatiecode te
registreren. Laat de identificatiec odes registreren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goe d kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■ Vervangen van banden en wielen (auto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode op de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet goed.
Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage banden-
spanning gedurende 1 minuut knipperen en het blijft daarna branden om aan
te geven dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■ Brede banden (auto's met 195/50R16 banden)
In het algemeen slijten brede banden eerder en kan de grip op besneeuwde\
en/of gladde wegen beperkt zijn in vergelijking met standaard banden.
Gebruik daarom winterbanden of sneeuwkettingen op besneeuwde en/of
gladde wegen en rijd voorzichtig waarbij u uw snelheid aanpast aan de toe-
stand van de weg en de weersomstandigheden.
Registreren van identifi catiecodes (auto's met
bandenspanningswaarschuwingssysteem).
YARIS F_OM_Europe_OM52G04E.book Page 377 Monday, August 31, 2015 2:42 PM

3787-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL■

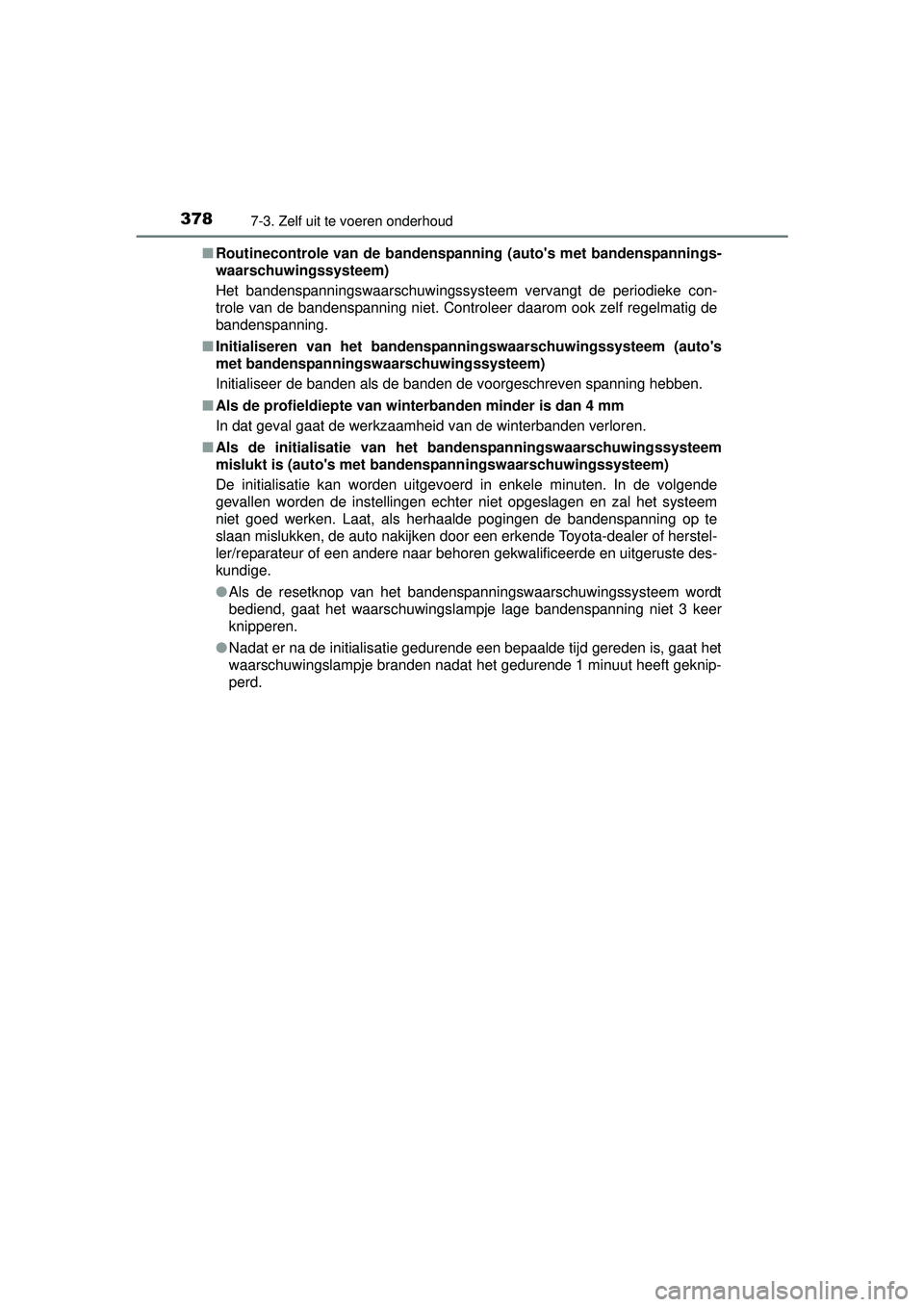

Routinecontrole van de bandenspanning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■ Initialiseren van het bandenspan ningswaarschuwingssysteem (auto's
met bandenspanningswaarschuwingssysteem)
Initialiseer de banden als de banden de voorgeschreven spanning hebben.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
■ Als de initialisatie van het bandenspanningswaarschuwingssysteem
mislukt is (auto's met bandenspanningswaarschuwingssysteem)
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal het systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspanning op te
slaan mislukken, de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Als de resetknop van het bandenspanningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
● Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
YARIS F_OM_Europe_OM52G04E.book Page 378 Monday, August 31, 2015 2:42 PM

3797-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL■

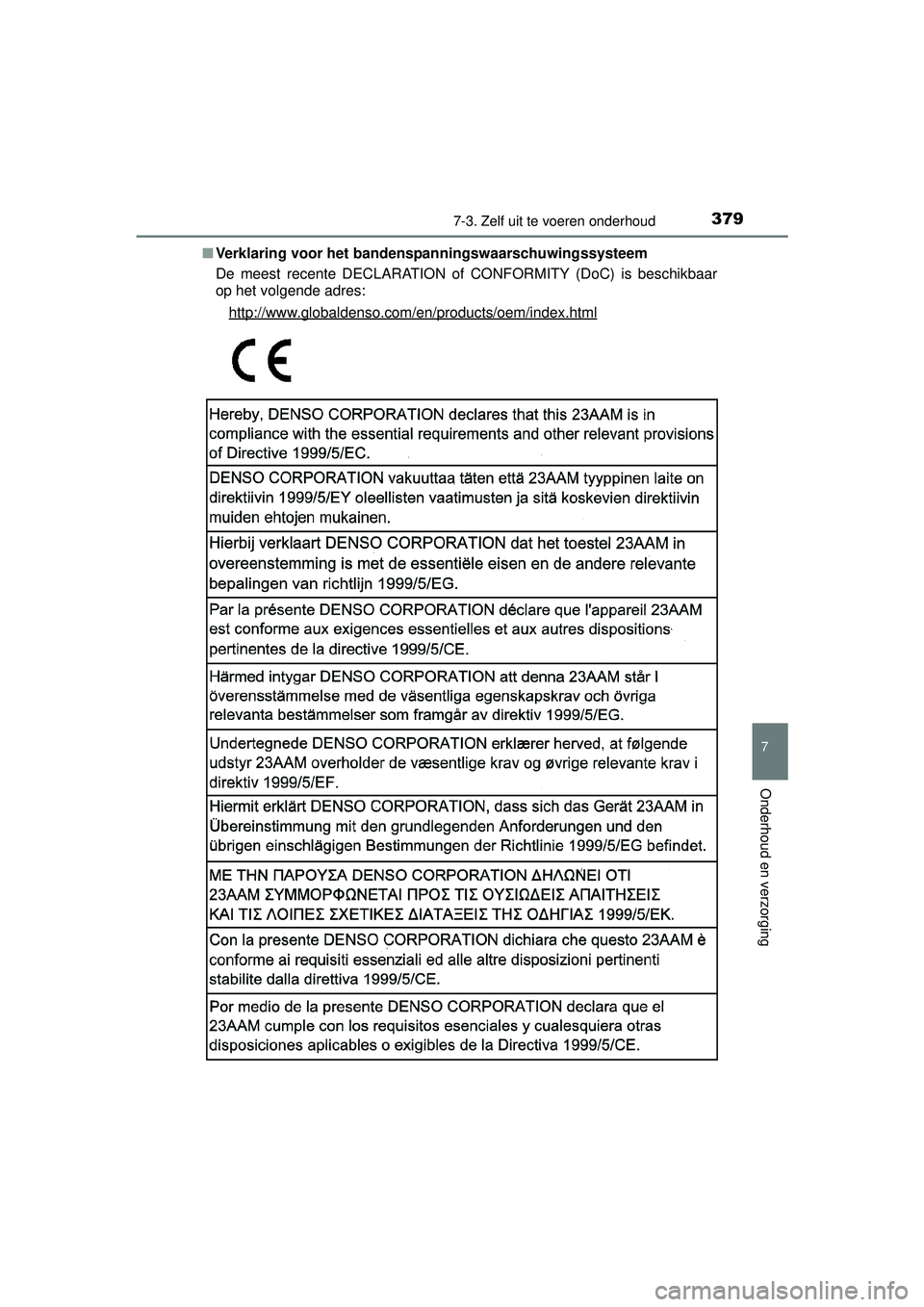

Verklaring voor het band enspanningswaarschuwingssysteem
De meest recente DECLARATION of CONFORMITY (DoC) is beschikbaar
op het volgende adres:
http://www.globaldenso.com/en/products/oem/index.html
YARIS F_OM_Europe_OM52G04E.book Page 379 Monday, August 31, 2015 2:42 PM

3807-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL
