4017-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 403)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.

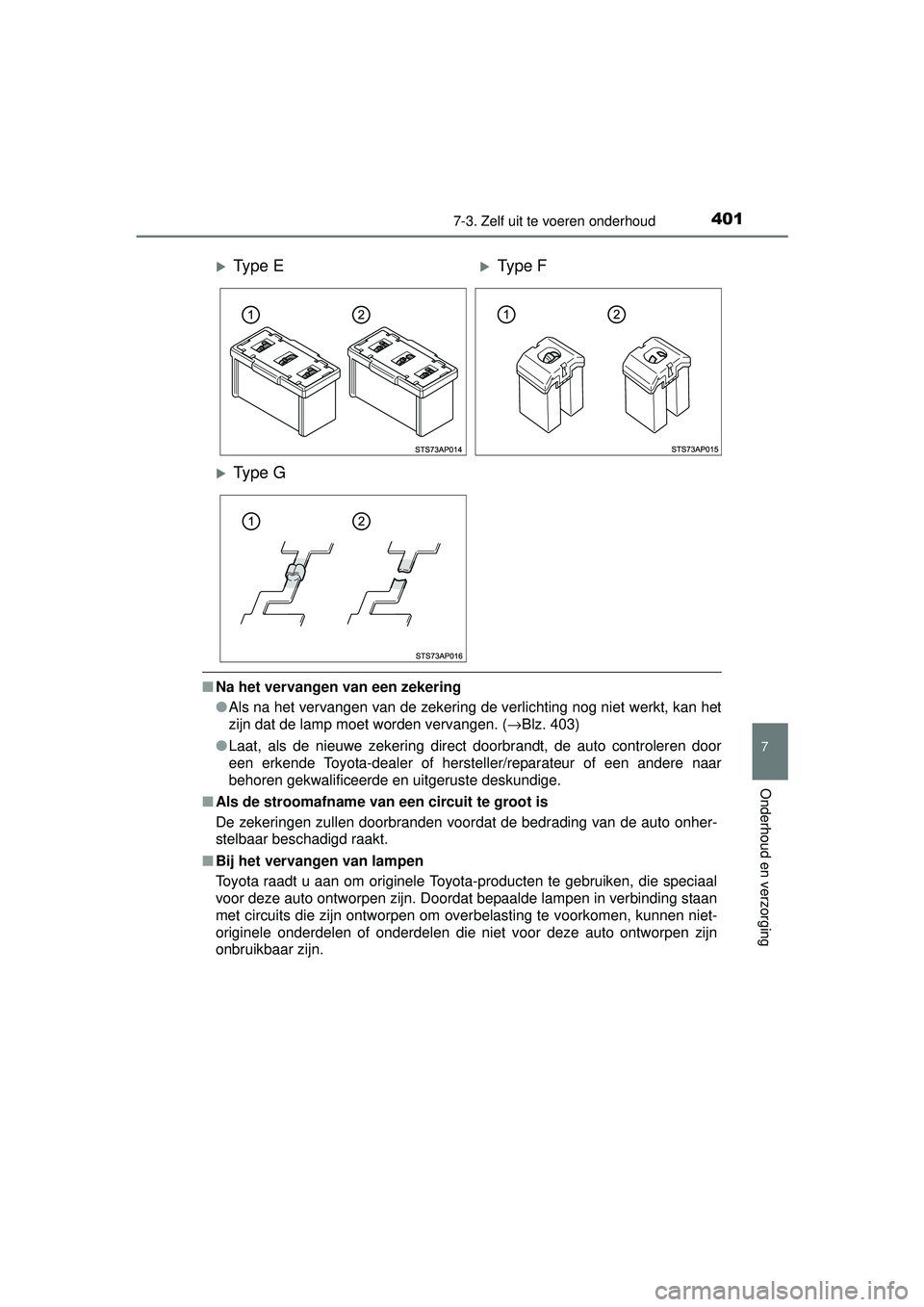

Ty p e EType F
Ty p e G
YARIS F_OM_Europe_OM52G04E.book Page 401 Monday, August 31, 2015 2:42 PM

4027-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL■

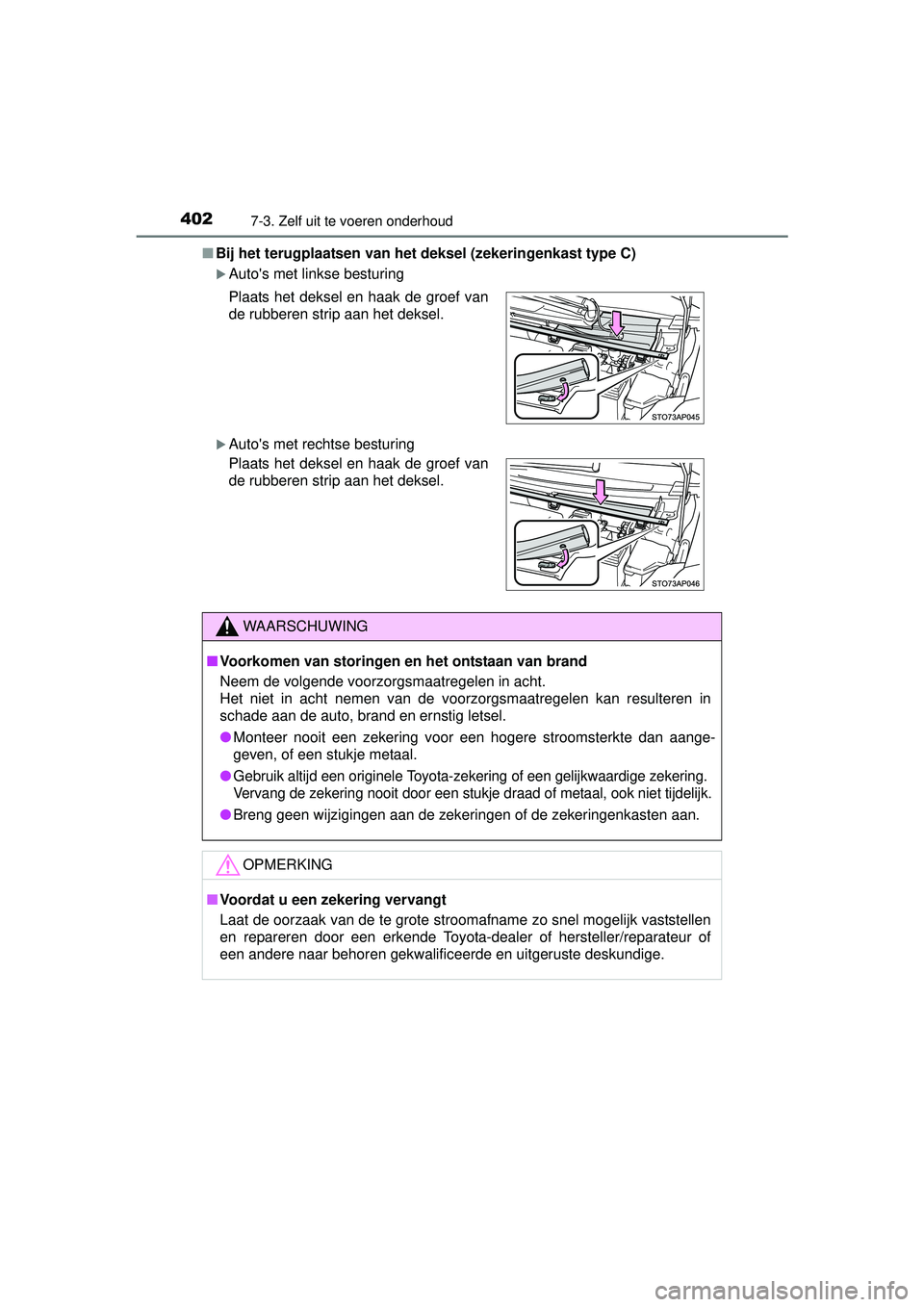

Bij het terugplaatsen van het deksel (zekeringenkast type C)
Auto's met linkse besturing
Auto's met rechtse besturing Plaats het deksel en haak de groef van
de rubberen strip aan het deksel.
Plaats het deksel en haak de groef van
de rubberen strip aan het deksel.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
● Ge
bruik altijd een originele Toyota-z ekering of een gelijkwaardige zekering.
Vervang de zekering nooit doo r een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
YARIS F_OM_Europe_OM52G04E.book Page 402 Monday, August 31, 2015 2:42 PM

4037-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL
Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 512)

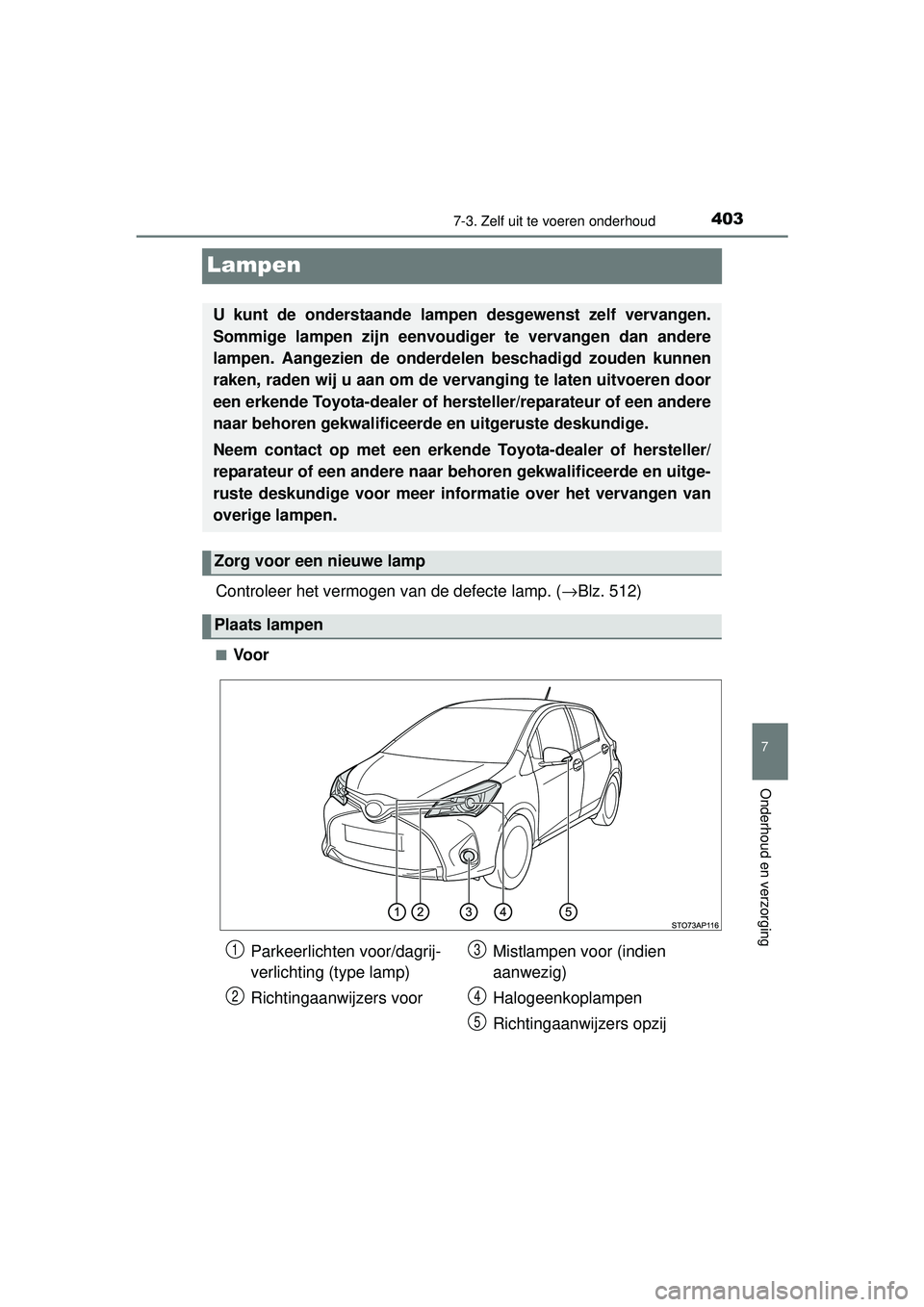

■Voor
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer info rmatie over het vervangen van
overige lampen.
Zorg voor een nieuwe lamp
Plaats lampen
Parkeerlichten voor/dagrij-
verlichting (type lamp)
Richtingaanwijzers voor Mistlampen voor (indien
aanwezig)
Halogeenkoplampen
Richtingaanwijzers opzij1
2
3
4
5
YARIS F_OM_Europe_OM52G04E.book Page 403 Monday, August 31, 2015 2:42 PM

4047-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL■

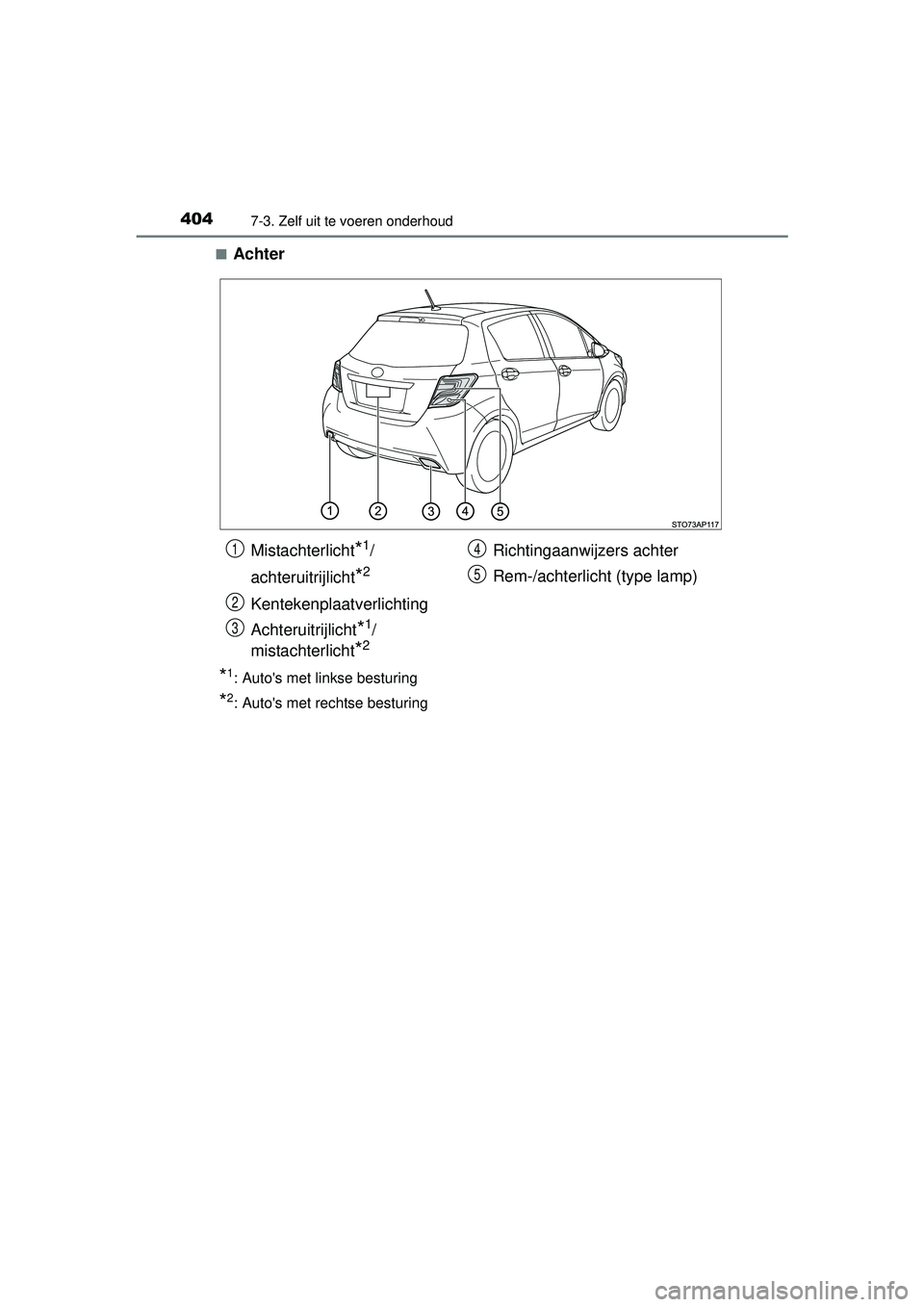

Achter
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
Mistachterlicht*1/
achteruitrijlicht
*2
Kentekenplaat verlichting
Achteruitrijlicht
*1/
mistachterlicht
*2
Richtingaanwijzers achter
Rem-/achterlicht (type lamp)1
2
3
4
5
YARIS F_OM_Europe_OM52G04E.book Page 404 Monday, August 31, 2015 2:42 PM

4057-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL■

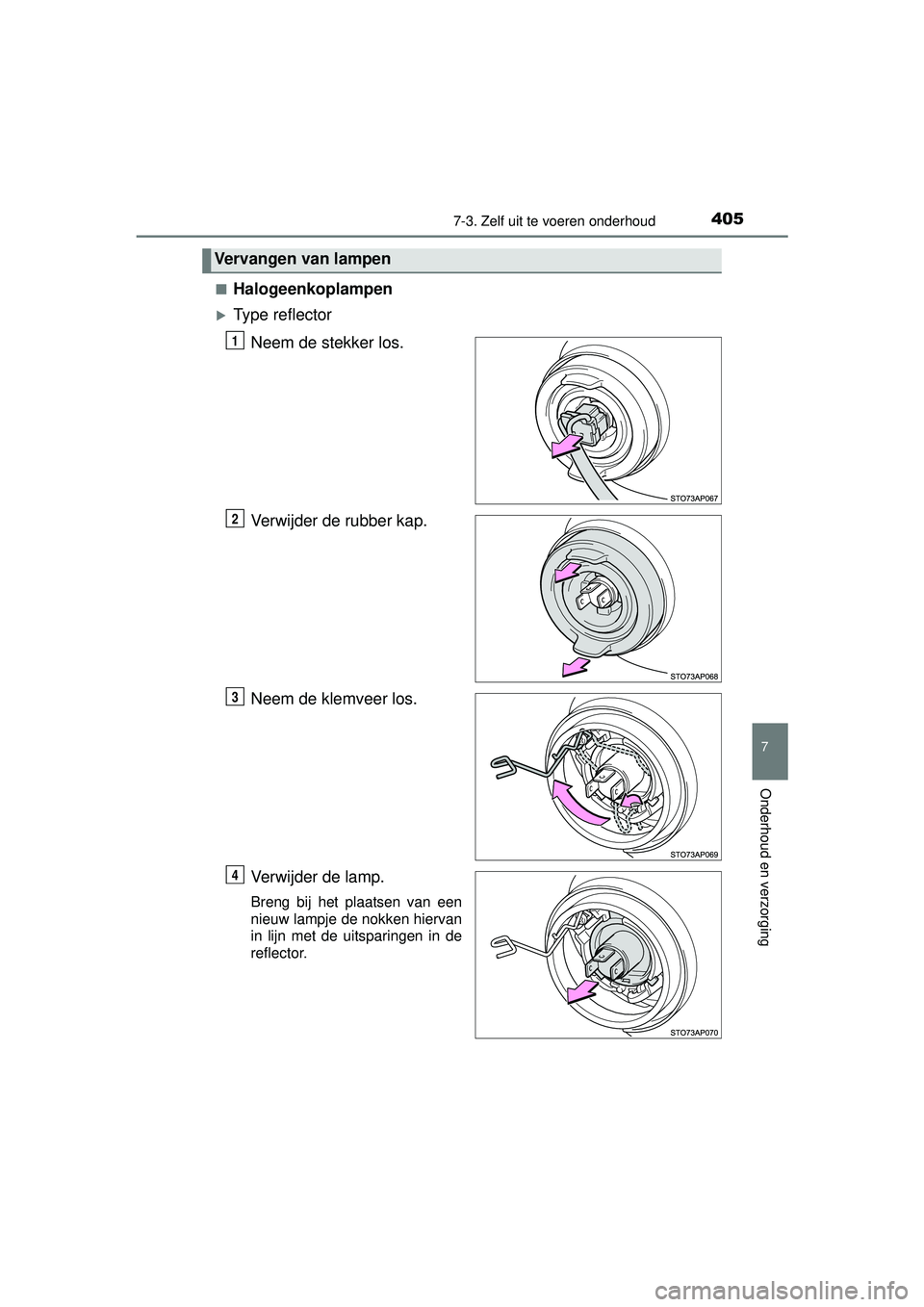

Halogeenkoplampen
Type reflector
Neem de stekker los.
Verwijder de rubber kap.
Neem de klemveer los.
Verwijder de lamp.
Breng bij het plaatsen van een
nieuw lampje de nokken hiervan
in lijn met de uitsparingen in de
reflector.
Vervangen van lampen
1
2
3
4
YARIS F_OM_Europe_OM52G04E.book Page 405 Monday, August 31, 2015 2:42 PM

4067-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL

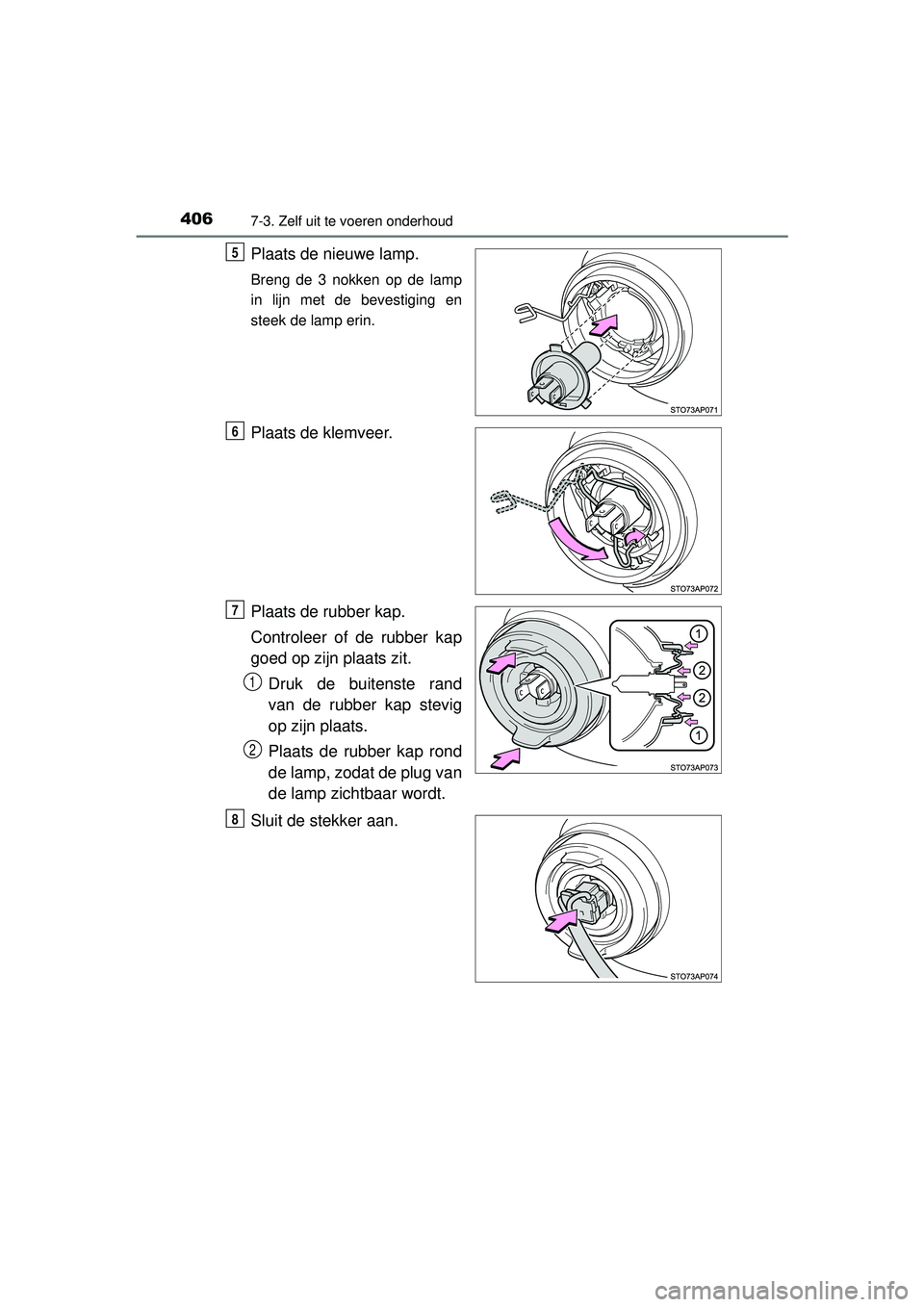

Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Plaats de klemveer.
Plaats de rubber kap.
Controleer of de rubber kap
goed op zijn plaats zit.Druk de buitenste rand
van de rubber kap stevig
op zijn plaats.
Plaats de rubber kap rond
de lamp, zodat de plug van
de lamp zichtbaar wordt.
Sluit de stekker aan.
5
6
7
1
2
8
YARIS F_OM_Europe_OM52G04E.book Page 406 Monday, August 31, 2015 2:42 PM

4077-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL
Type projectorDraai de lamphouder links-
om.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
1
2
3
14
YARIS F_OM_Europe_OM52G04E.book Page 407 Monday, August 31, 2015 2:42 PM

4087-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL■

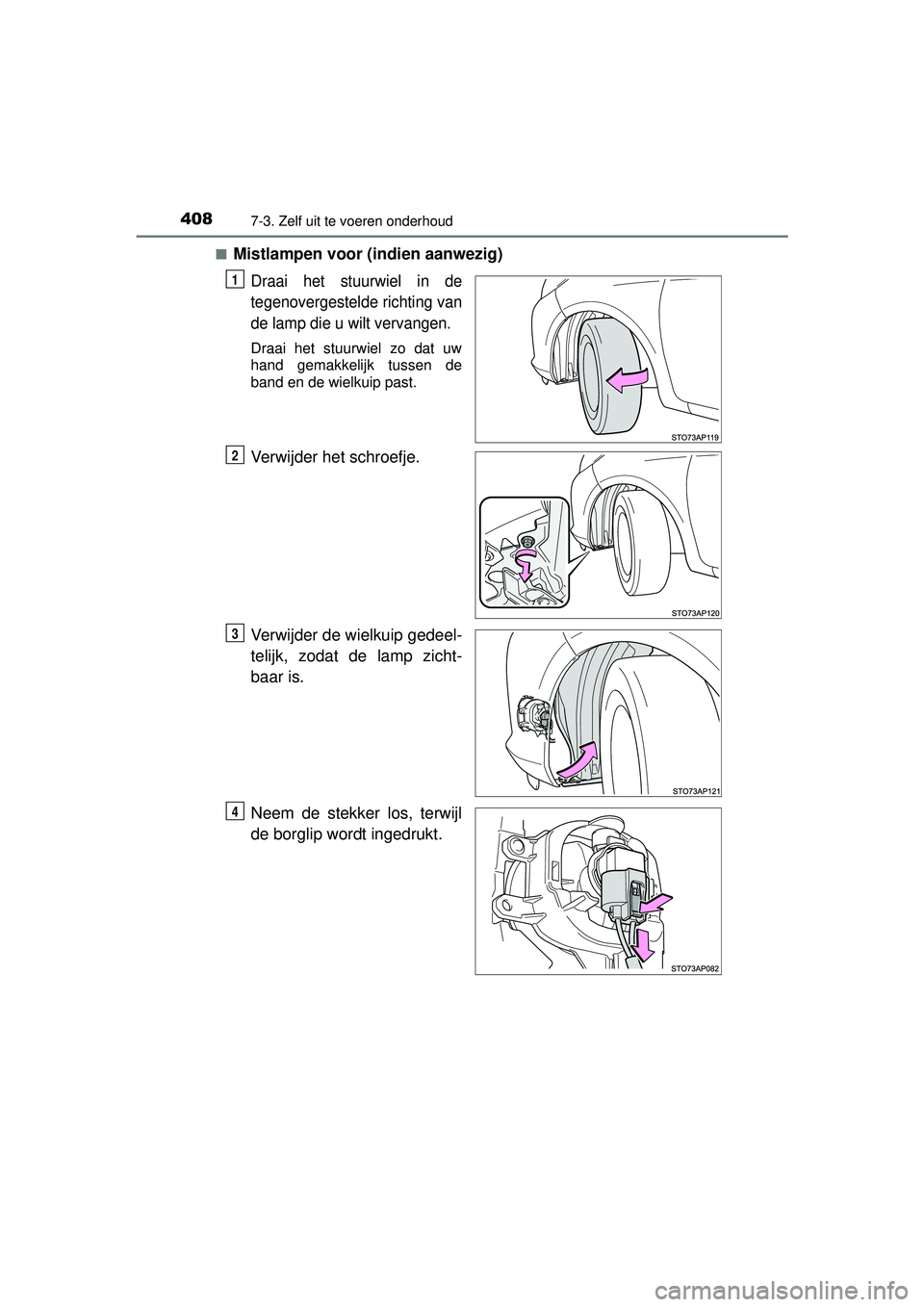

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting van
de lamp die u wilt vervangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
YARIS F_OM_Europe_OM52G04E.book Page 408 Monday, August 31, 2015 2:42 PM

4097-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL
Draai de lamphouder linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
5
6
7
8
YARIS F_OM_Europe_OM52G04E.book Page 409 Monday, August 31, 2015 2:42 PM

4107-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL

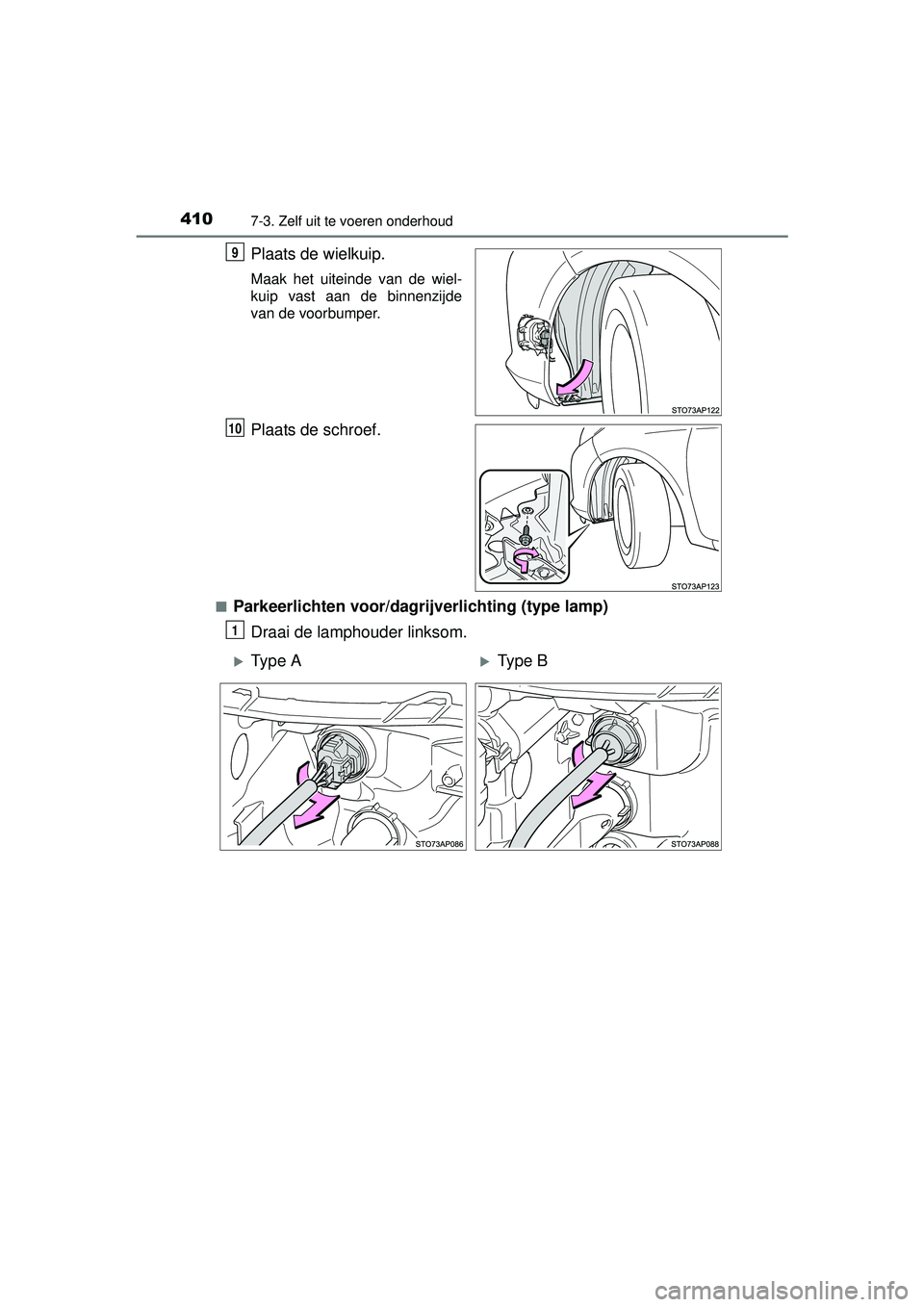

Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Plaats de schroef.
■Parkeerlichten voor/dagrijverlichting (type lamp)
Draai de lamphouder linksom.
9
10
1
Type AType B
