TOYOTA YARIS 2016 Instructieboekje (in Dutch)

4117-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Richtingaanwijzers voorDraai de lamphouder linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
2
Type AType B
3
1
Type AType B
2
Type AType B
3
YARIS F_OM_Europe_OM52G04E.book Page 411 Monday, August 31, 2015 2:42 PM

4127-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL■

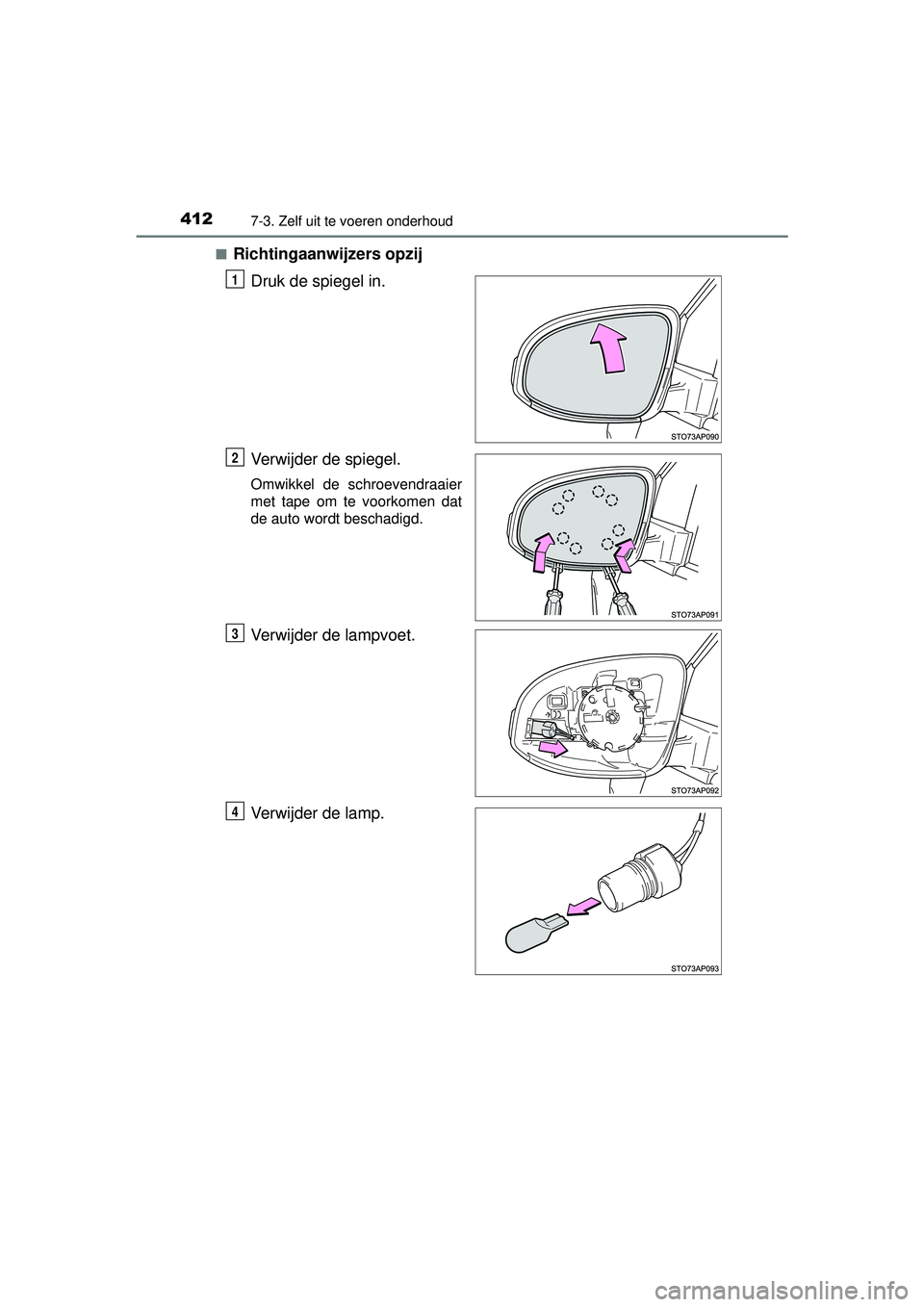

Richtingaanwijzers opzij
Druk de spiegel in.
Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
1
2
3
4
YARIS F_OM_Europe_OM52G04E.book Page 412 Monday, August 31, 2015 2:42 PM

4137-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL
Zet na het plaatsen van de
nieuwe lamp de lamphouder
vast in het spiegelhuis.
Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
■
Rem-/achterlichten (type lamp) en richtingaanwijzers achter
Open de achterklep en ver-
wijder het deksel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom.
Rem-/achterlicht
Richtingaanwijzer achter
5
6
1
2
1
2
YARIS F_OM_Europe_OM52G04E.book Page 413 Monday, August 31, 2015 2:42 PM

4147-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL
Verwijder de lamp.Rem-/achterlicht
Richtingaanwijzer achter
Plaats de nieuwe lamp. Rem-/achterlicht
Richtingaanwijzer achter
Draai de lamphouder en zet
hem vast. Rem-/achterlicht
Richtingaanwijzer achter
Plaats het klepje. Breng de klauwen van het
deksel in lijn met de inke-
pingen.
Druk het deksel vast.3
1
2
4
1
2
5
1
2
6
1
2
YARIS F_OM_Europe_OM52G04E.book Page 414 Monday, August 31, 2015 2:42 PM

4157-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL■
Kentekenplaatverlichting
Verwijder het kapje.
Steek een schroevendraaier van
het juiste formaat in de opening
in de afdekplaat en verwijder de
afdekplaat zoals aangegeven in
de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lamp.
Plaats de nieuwe lamp.
Plaats het kapje.
Steek een schroevendraaier van
het juiste formaat in een van de
openingen, druk op de schroe-
vendraaier tot u een klik hoort.
Herhaal dit voor de andere ope-
ning.
1
2
3
4
YARIS F_OM_Europe_OM52G04E.book Page 415 Monday, August 31, 2015 2:42 PM

4167-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL
Zorg ervoor dat het afdek-
kapje goed gesloten is door
op het volledige kapje te
drukken.
■Achteruitrijlicht/mistachterlichtVerwijder de clip en verwijder
het kapje gedeeltelijk.
Trek aan het middelste gedeelte
van de clip en verwijder de ver-
grendeling.
Draai de lamphouder linksom.
Verwijder de lamp.
5
1
2
3
YARIS F_OM_Europe_OM52G04E.book Page 416 Monday, August 31, 2015 2:42 PM

4177-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52G04NL
Plaats na het plaatsen van
de nieuwe lamp de clip.
Plaats de clip door deze naar
binnen te steken en op het mid-
den van de clip te drukken.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
● Parkeerlichten voor en dagrijverlichting (LED)
● Rem-/achterlichten (LED)
● Derde remlicht
■LED-lampen
De parkeerlichten voor en de dagrijverlic hting (LED), de rem-/achterlichten
(LED) en het derde remlicht bestaan uit een aantal LED's. Laat een defecte
LED vervangen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als er een of meer LED's van een remlicht zijn doorgebrand, voldoet uw auto
misschien niet meer aan de wettelijke voorschriften (ECE).
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Totota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van de lampen
→Blz. 401
4
YARIS F_OM_Europe_OM52G04E.book Page 417 Monday, August 31, 2015 2:42 PM

4187-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52G04NL
WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
YARIS F_OM_Europe_OM52G04E.book Page 418 Monday, August 31, 2015 2:42 PM

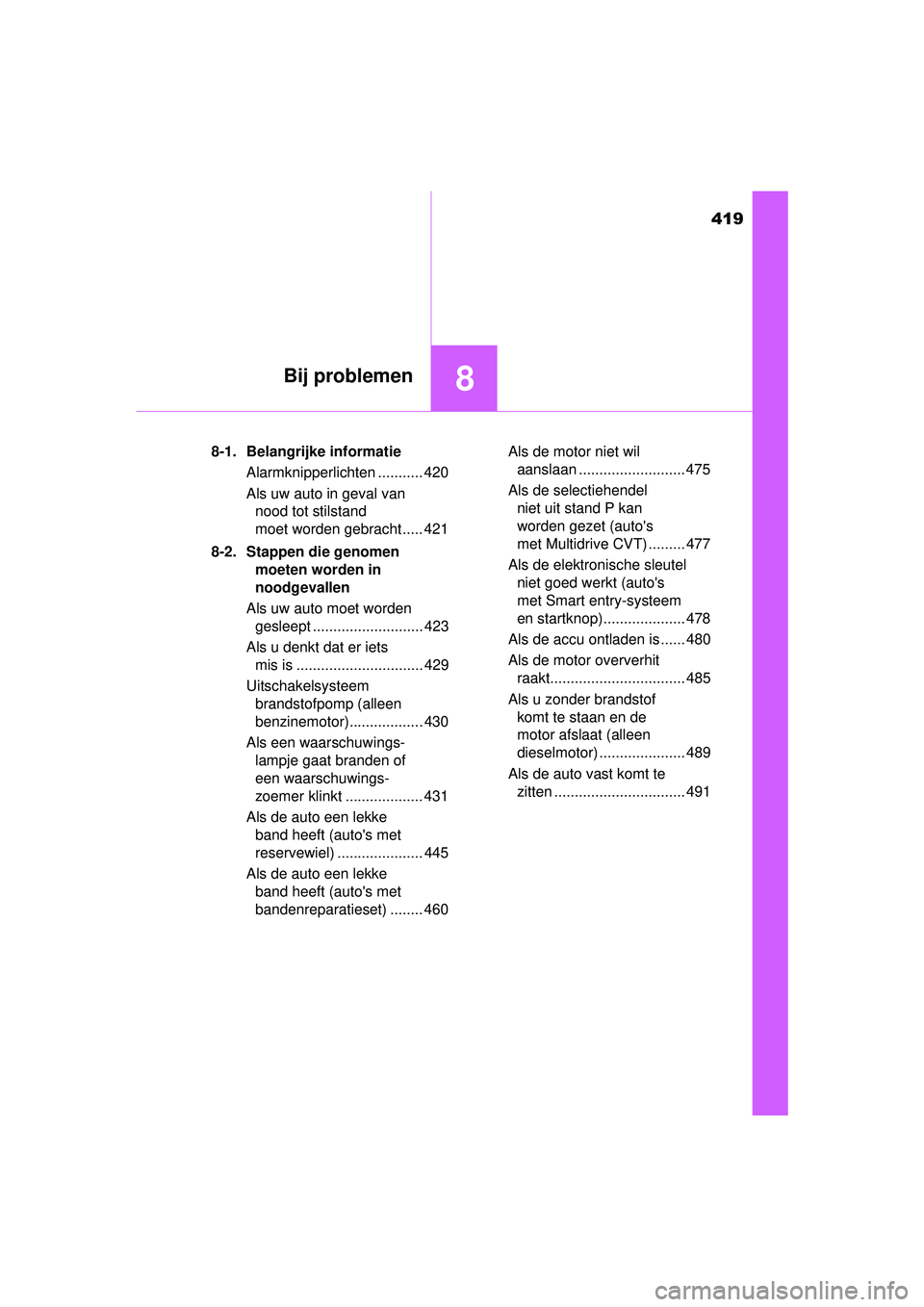

419
8Bij problemen
YARIS_F_WE_52G04NL8-1. Belangrijke informatie
Alarmknipperlichten ........... 420
Als uw auto in geval van nood tot stilstand
moet worden gebracht ..... 421
8-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept ........................... 423
Als u denkt dat er iets mis is ............................... 429
Uitschakelsysteem brandstofpomp (alleen
benzinemotor).................. 430
Als een waarschuwings- lampje gaat branden of
een waarschuwings-
zoemer klinkt ................... 431
Als de auto een lekke band heeft (auto's met
reservewiel) ..................... 445
Als de auto een lekke band heeft (auto's met
bandenreparatieset) ........ 460 Als de motor niet wil
aanslaan .......................... 475
Als de selectiehendel niet uit stand P kan
worden gezet (auto's
met Multidrive CVT) ......... 477
Als de elektronische sleutel niet goed werkt (auto's
met Smart entry-systeem
en startknop).................... 478
Als de accu ontladen is ...... 480
Als de motor oververhit raakt................................. 485
Als u zonder brandstof komt te staan en de
motor afslaat (alleen
dieselmotor) ..................... 489
Als de auto vast komt te zitten ................................ 491
YARIS F_OM_Europe_OM52G04E.book Page 419 Monday, August 31, 2015 2:42 PM

4208-1. Belangrijke informatie
YARIS_F_WE_52G04NL
Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten langere tijd worden gebruikt terwijl de motor niet
draait, kan de accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
