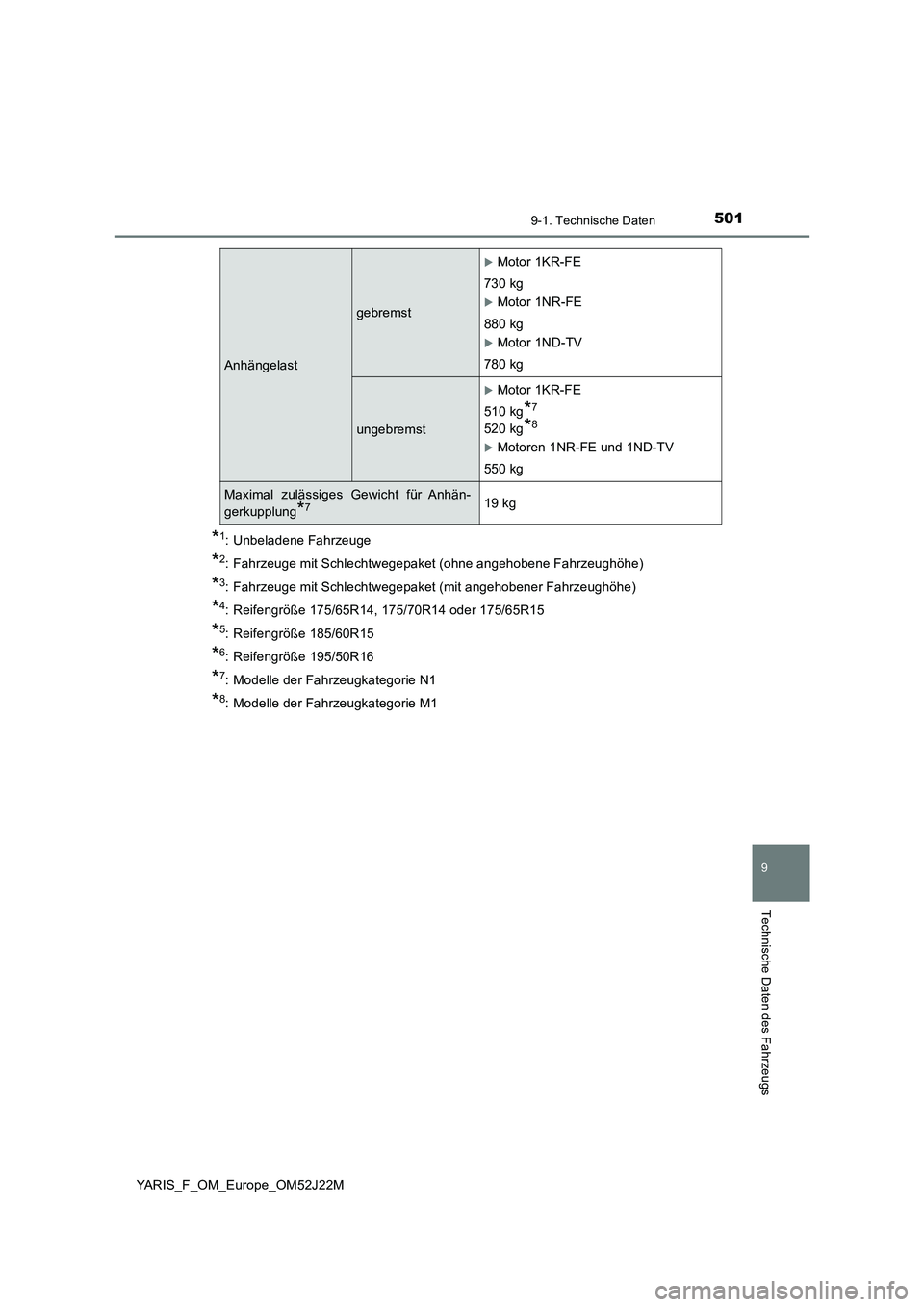

5019-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_OM_Europe_OM52J22M
*1: Unbeladene Fahrzeuge
*2: Fahrzeuge mit Schlechtwegepaket (ohne angehobene Fahrzeughöhe)
*3: Fahrzeuge mit Schlechtwegepaket (mit angehobener Fahrzeughöhe)
*4: Reifengröße 175/65R14, 175/70R14 oder 175/65R15
*5: Reifengröße 185/60R15
*6: Reifengröße 195/50R16
*7: Modelle der Fahrzeugkategorie N1
*8: Modelle der Fahrzeugkategorie M1
Anhängelast
gebremst
Motor 1KR-FE
730 kg
Motor 1NR-FE
880 kg
Motor 1ND-TV
780 kg
ungebremst
Motor 1KR-FE
510 kg*7
520 kg*8
Motoren 1NR-FE und 1ND-TV
550 kg
Maximal zulässiges Gewicht für Anhän-
gerkupplung*719 kg

5029-1. Technische Daten
YARIS_F_OM_Europe_OM52J22M

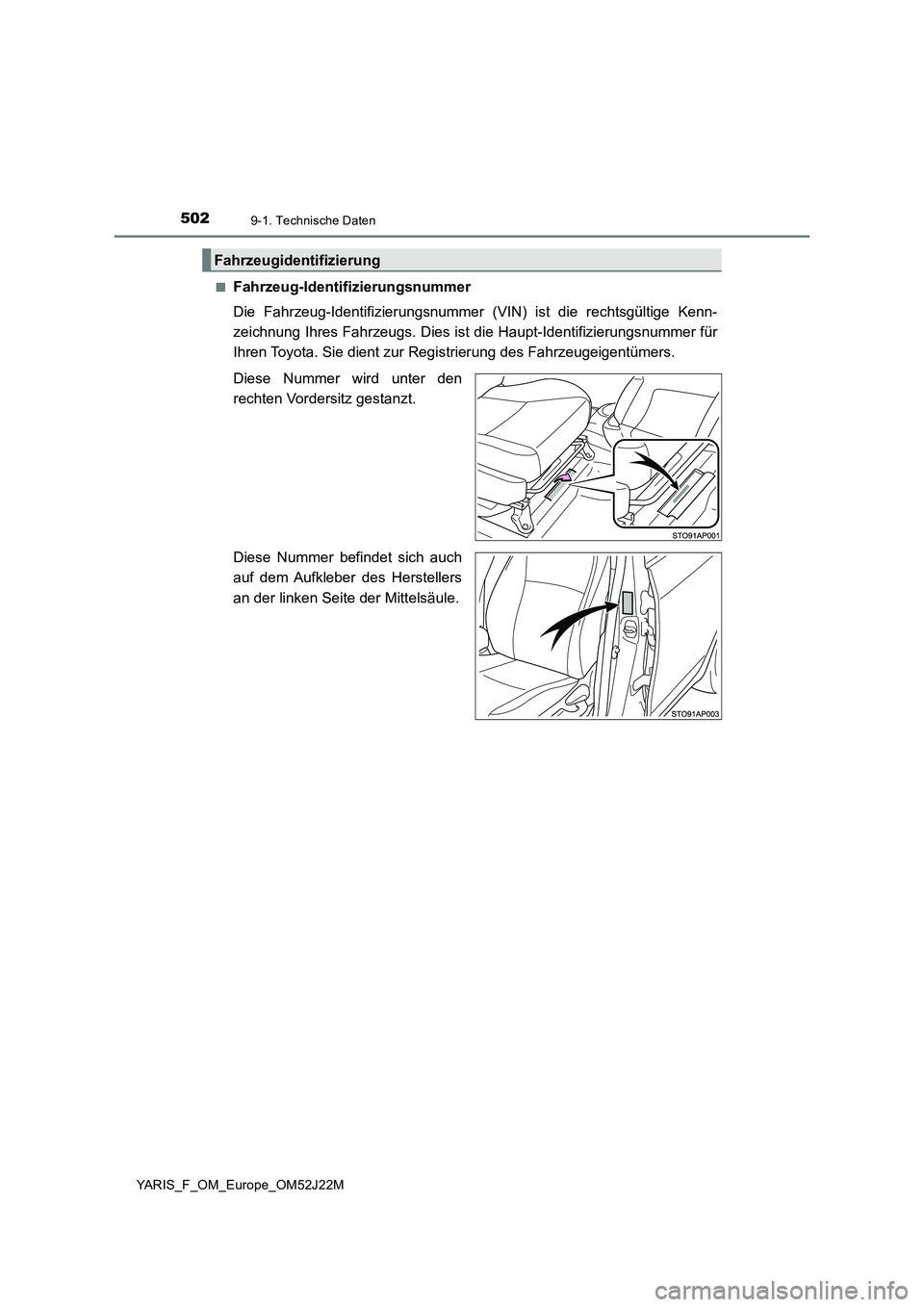

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Diese Nummer befindet sich auch
auf dem Aufkleber des Herstellers
an der linken Seite der Mittelsäule.
Fahrzeugidentifizierung

5039-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_OM_Europe_OM52J22M

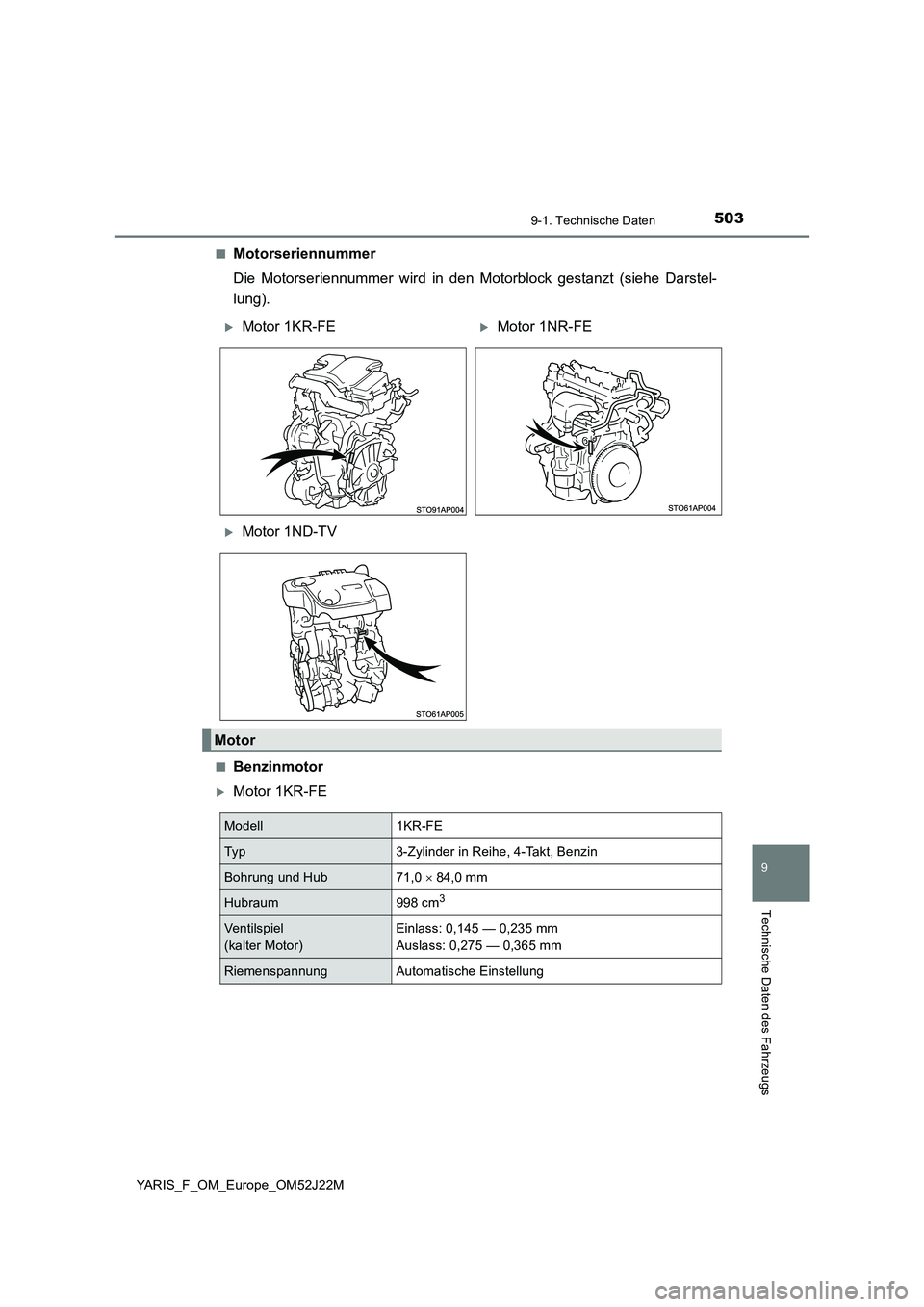

■Motorseriennummer
Die Motorseriennummer wird in den Motorblock gestanzt (siehe Darstel-
lung).
■Benzinmotor
Motor 1KR-FE
Motor 1KR-FEMotor 1NR-FE
Motor 1ND-TV
Motor
Modell1KR-FE
Typ3-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub71,0  84,0 mm
Hubraum998 cm3
Ventilspiel
(kalter Motor)
Einlass: 0,145 — 0,235 mm
Auslass: 0,275 — 0,365 mm
RiemenspannungAutomatische Einstellung

5049-1. Technische Daten
YARIS_F_OM_Europe_OM52J22M

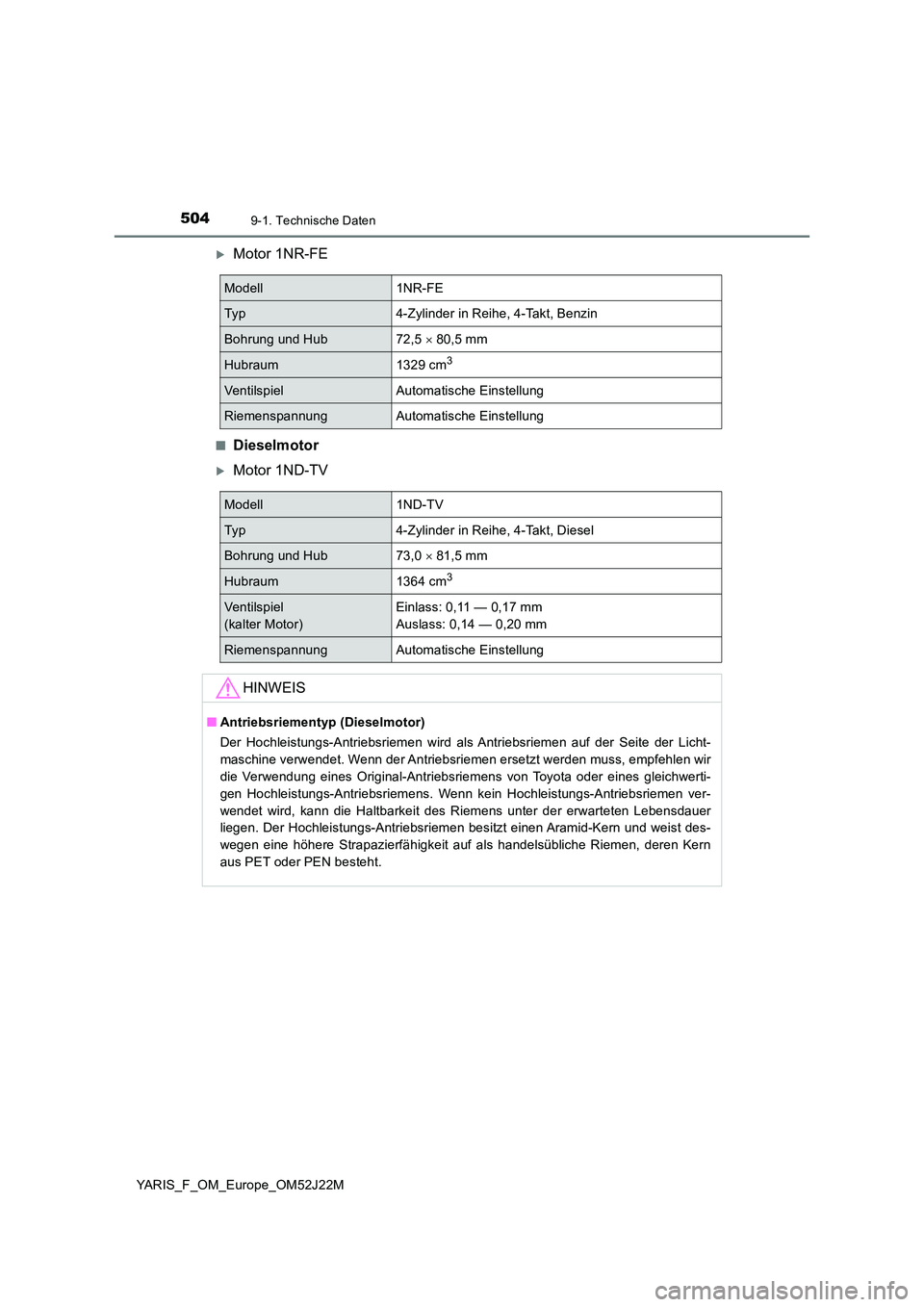

Motor 1NR-FE
■Dieselmotor
Motor 1ND-TV
Modell1NR-FE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub72,5  80,5 mm
Hubraum1329 cm3
VentilspielAutomatische Einstellung
RiemenspannungAutomatische Einstellung
Modell1ND-TV
Typ4-Zylinder in Reihe, 4-Takt, Diesel
Bohrung und Hub73,0  81,5 mm
Hubraum1364 cm3
Ventilspiel
(kalter Motor)
Einlass: 0,11 — 0,17 mm
Auslass: 0,14 — 0,20 mm
RiemenspannungAutomatische Einstellung
HINWEIS
■ Antriebsriementyp (Dieselmotor)
Der Hochleistungs-Antriebsriemen wird als Antriebsriemen auf der Seite der Licht-
maschine verwendet. Wenn der Antriebsriemen ersetzt werden muss, empfehlen wir
die Verwendung eines Original-Antriebsriemens von Toyota oder eines gleichwerti-
gen Hochleistungs-Antriebsriemens. Wenn kein Hochleistungs-Antriebsriemen ver-
wendet wird, kann die Haltbarkeit des Riemens unter der erwarteten Lebensdauer
liegen. Der Hochleistungs-Antriebsriemen besitzt einen Aramid-Kern und weist des-
wegen eine höhere Strapazierfähigkeit auf als handelsübliche Riemen, deren Kern
aus PET oder PEN besteht.

5059-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_OM_Europe_OM52J22M

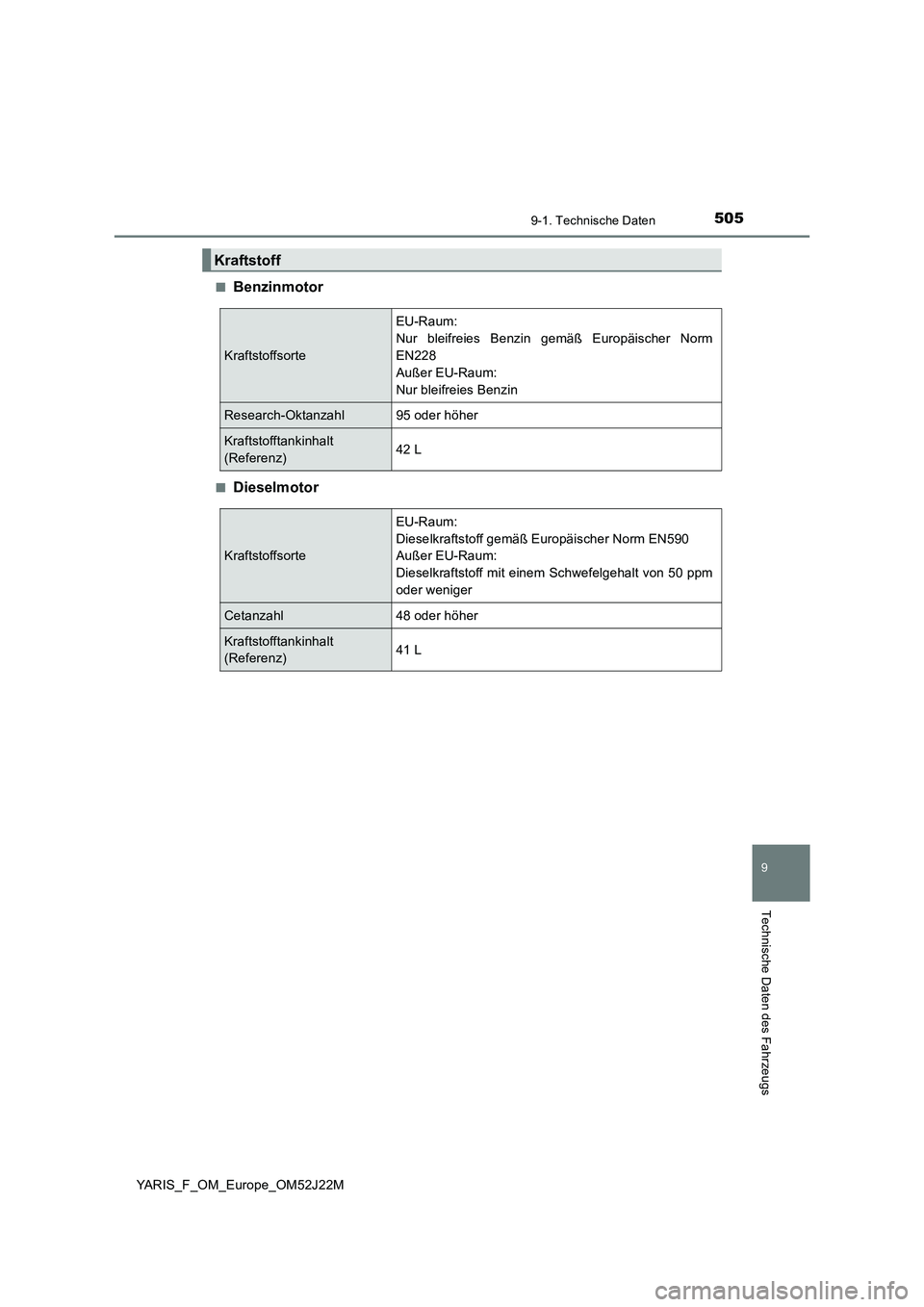

■Benzinmotor
■Dieselmotor
Kraftstoff
Kraftstoffsorte
EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)42 L
Kraftstoffsorte
EU-Raum:
Dieselkraftstoff gemäß Europäischer Norm EN590
Außer EU-Raum:
Dieselkraftstoff mit einem Schwefelgehalt von 50 ppm
oder weniger
Cetanzahl48 oder höher
Kraftstofftankinhalt
(Referenz)41 L

5069-1. Technische Daten
YARIS_F_OM_Europe_OM52J22M
■Ölmenge (Neubefüllung — Referenz*)
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und stellen Sie ihn ab. Warten Sie danach 5 Minuten
und überprüfen Sie dann den Ölstand mit dem Ölmessstab.
■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere
Schmierstoffe die entsprechenden Qualitätsansprüche erfüllen, können
auch diese verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Motoröl der API-Qualität SL “Energy-Conserving” oder SM “Energy-Con-
serving” oder SN “Resource-Conser ving” sowie ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsmotoröl der API-Qualität SL, SM oder SN

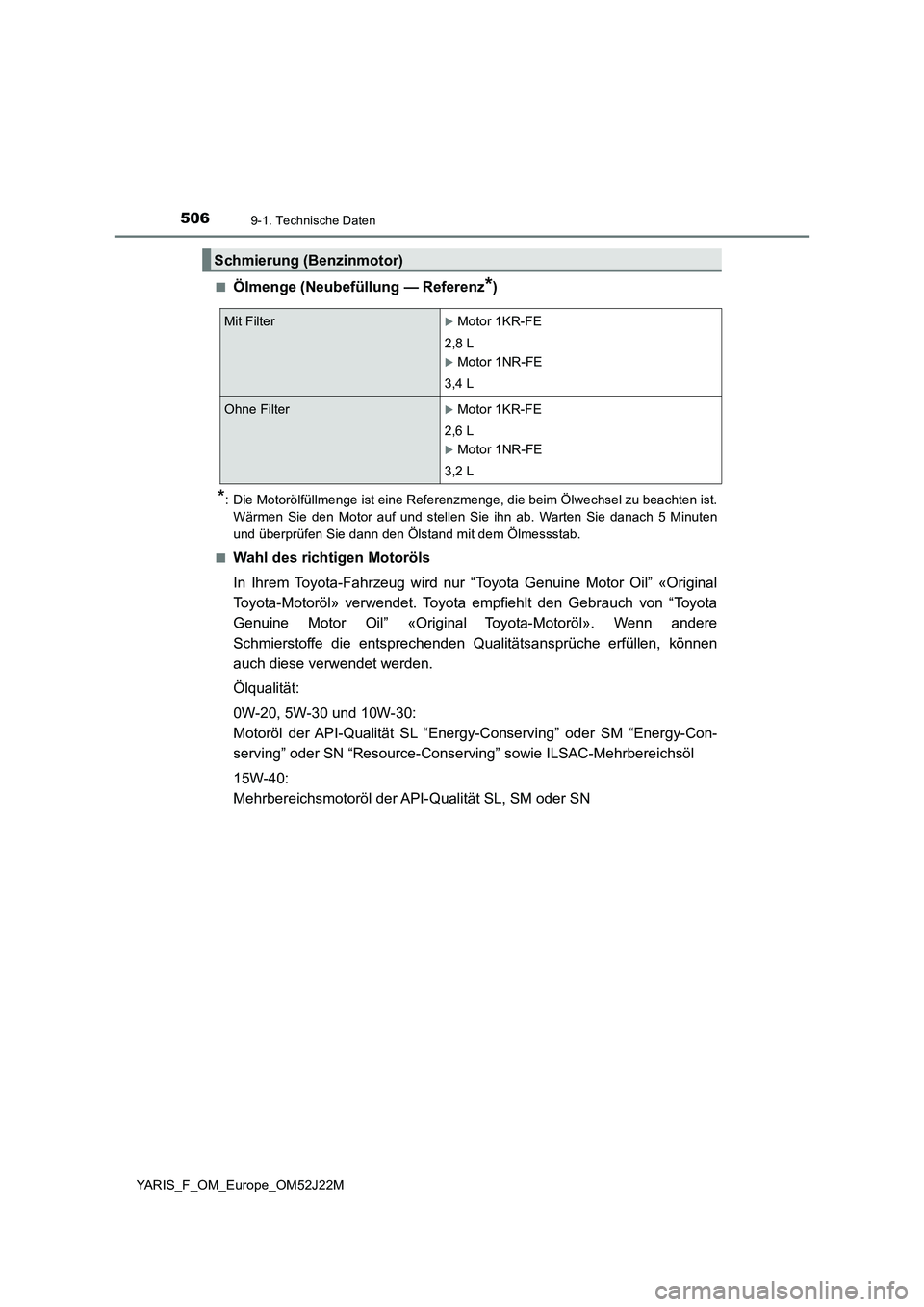

Schmierung (Benzinmotor)
Mit FilterMotor 1KR-FE
2,8 L
Motor 1NR-FE
3,4 L
Ohne FilterMotor 1KR-FE
2,6 L
Motor 1NR-FE
3,2 L

5079-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_OM_Europe_OM52J22M
Empfohlene Viskosität (SAE):
SAE 0W-20 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ist SAE 0W-20 nicht verfügbar,
kann ersatzweise SAE 5W-30 ver-
wendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder
durch SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse
10W-30 oder höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Anlassschwierigkeiten
führen. Darum wird die Verwen-
dung eines Motoröls der SAE-
Klasse 0W-20 oder 5W-30 empfoh-
len.
Ölviskosität (als Beispiel wird hier 0W-20 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-20 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 20 in der Bezeichnung 0W-20 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Vo r z u g s w e i s e

5089-1. Technische Daten
YARIS_F_OM_Europe_OM52J22M

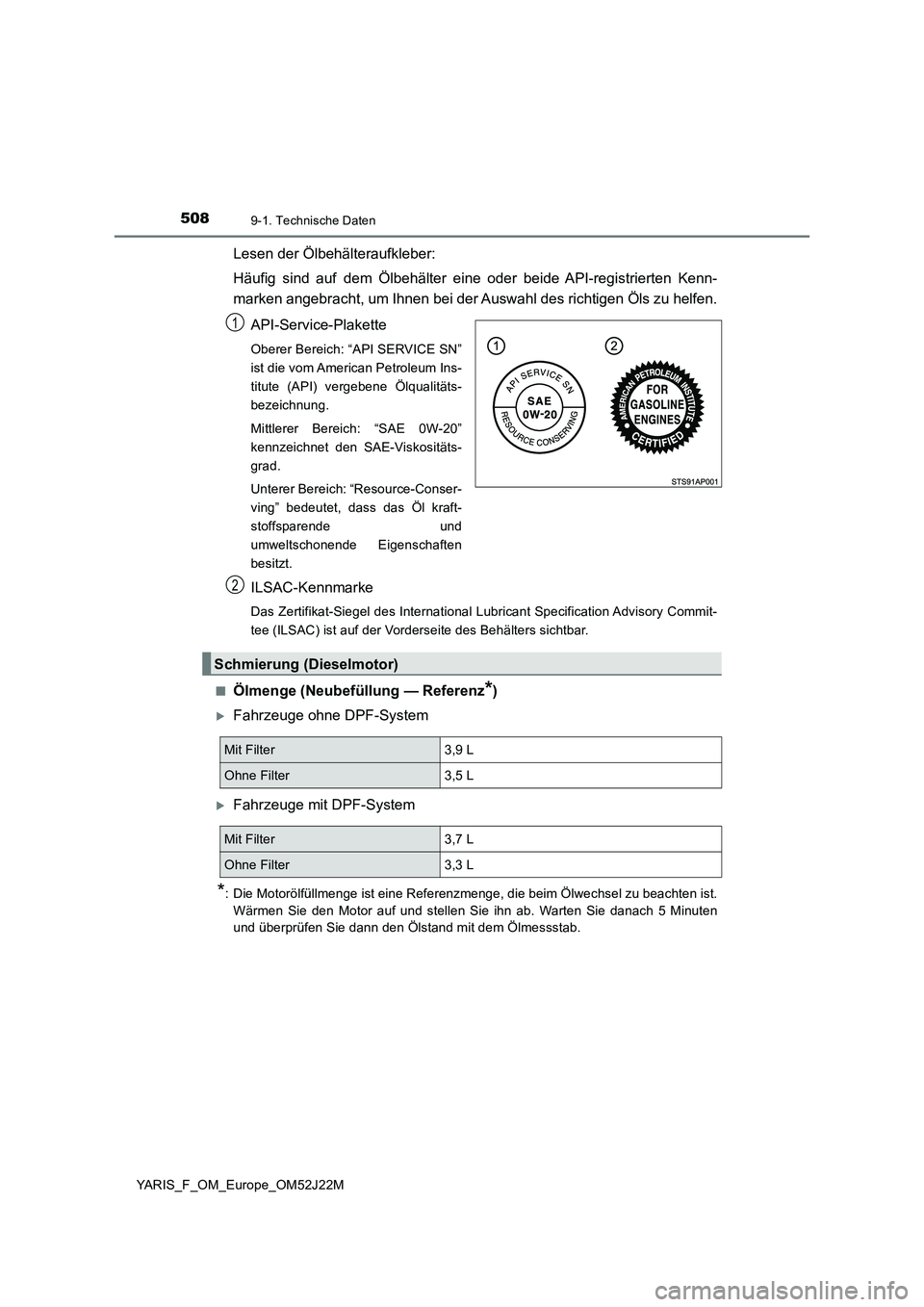

Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Auswahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
ist die vom American Petroleum Ins-
titute (API) vergebene Ölqualitäts-
bezeichnung.
Mittlerer Bereich: “SAE 0W-20”
kennzeichnet den SAE-Viskositäts-
grad.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl kraft-
stoffsparende und
umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubricant Specification Advisory Commit-
tee (ILSAC) ist auf der Vorderseite des Behälters sichtbar.
■Ölmenge (Neubefüllung — Referenz*)
Fahrzeuge ohne DPF-System
Fahrzeuge mit DPF-System
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und stellen Sie ihn ab. Warten Sie danach 5 Minuten
und überprüfen Sie dann den Ölstand mit dem Ölmessstab.
1
2
Schmierung (Dieselmotor)
Mit Filter 3,9 L
Ohne Filter 3,5 L
Mit Filter 3,7 L
Ohne Filter 3,3 L

5099-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_OM_Europe_OM52J22M

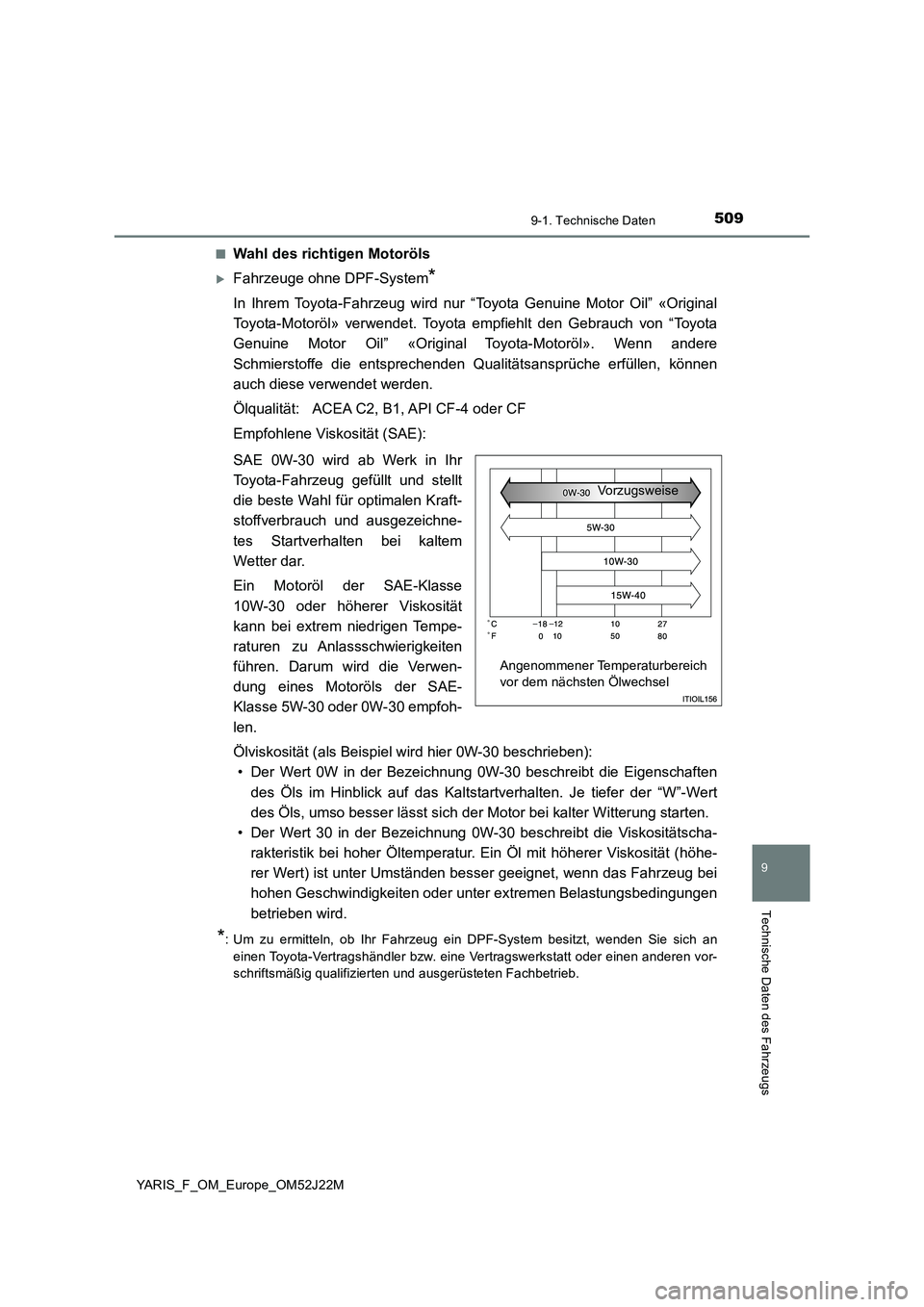

■Wahl des richtigen Motoröls
Fahrzeuge ohne DPF-System*
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere
Schmierstoffe die entsprechenden Qualitätsansprüche erfüllen, können
auch diese verwendet werden.
Ölqualität: ACEA C2, B1, API CF-4 oder CF
Empfohlene Viskosität (SAE):
SAE 0W-30 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ein Motoröl der SAE-Klasse
10W-30 oder höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Anlassschwierigkeiten
führen. Darum wird die Verwen-
dung eines Motoröls der SAE-
Klasse 5W-30 oder 0W-30 empfoh-
len.
Ölviskosität (als Beispiel wird hier 0W-30 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-30 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 30 in der Bezeichnung 0W-30 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
*: Um zu ermitteln, ob Ihr Fahrzeug ein DPF-System besitzt, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

5109-1. Technische Daten
YARIS_F_OM_Europe_OM52J22M

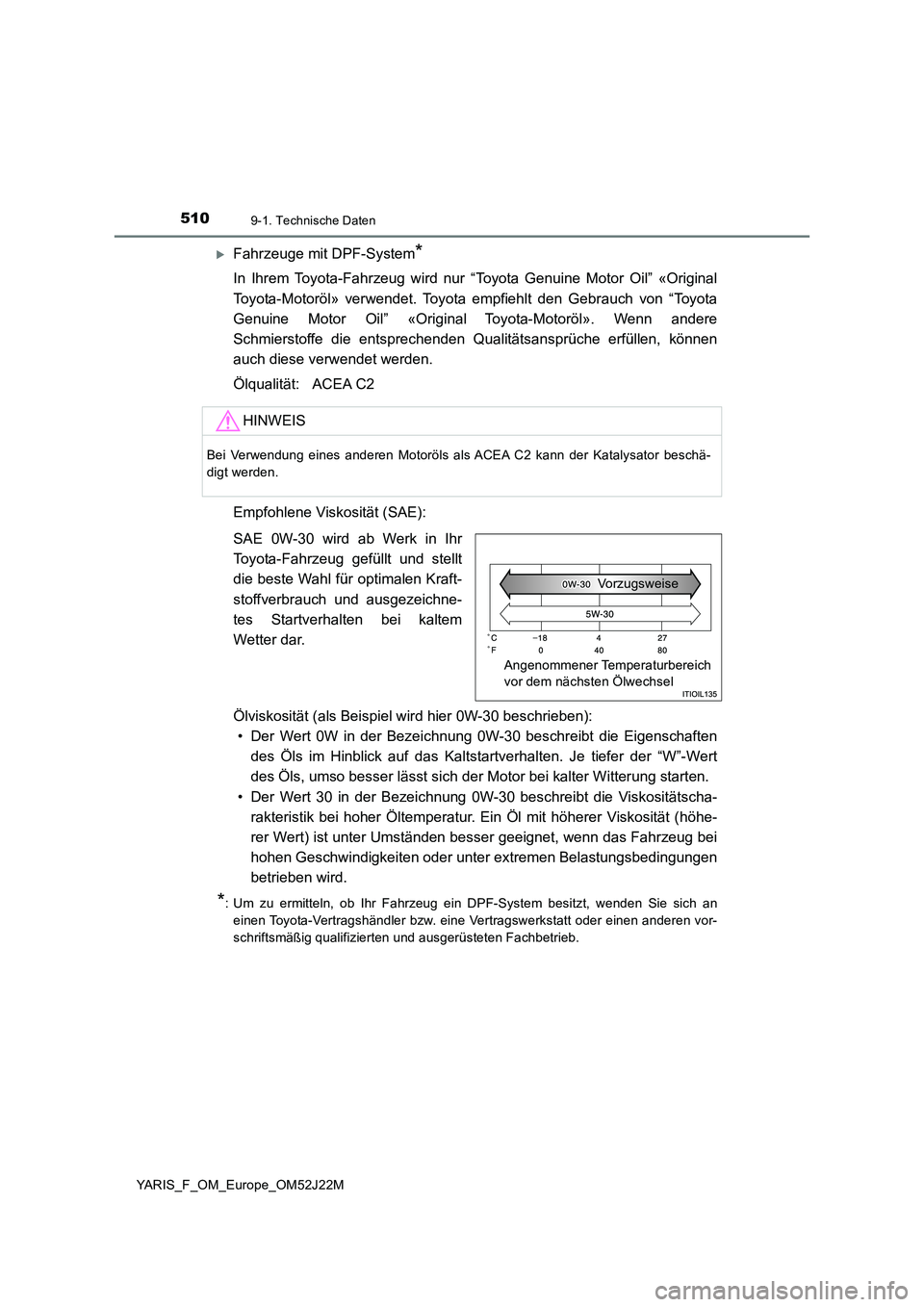

Fahrzeuge mit DPF-System*
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere
Schmierstoffe die entsprechenden Qualitätsansprüche erfüllen, können
auch diese verwendet werden.
Ölqualität: ACEA C2
Empfohlene Viskosität (SAE):
SAE 0W-30 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ölviskosität (als Beispiel wird hier 0W-30 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-30 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 30 in der Bezeichnung 0W-30 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
*: Um zu ermitteln, ob Ihr Fahrzeug ein DPF-System besitzt, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
HINWEIS
Bei Verwendung eines anderen Motoröls als ACEA C2 kann der Katalysator beschä-
digt werden.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise
