TOYOTA YARIS 2017 Betriebsanleitungen (in German)

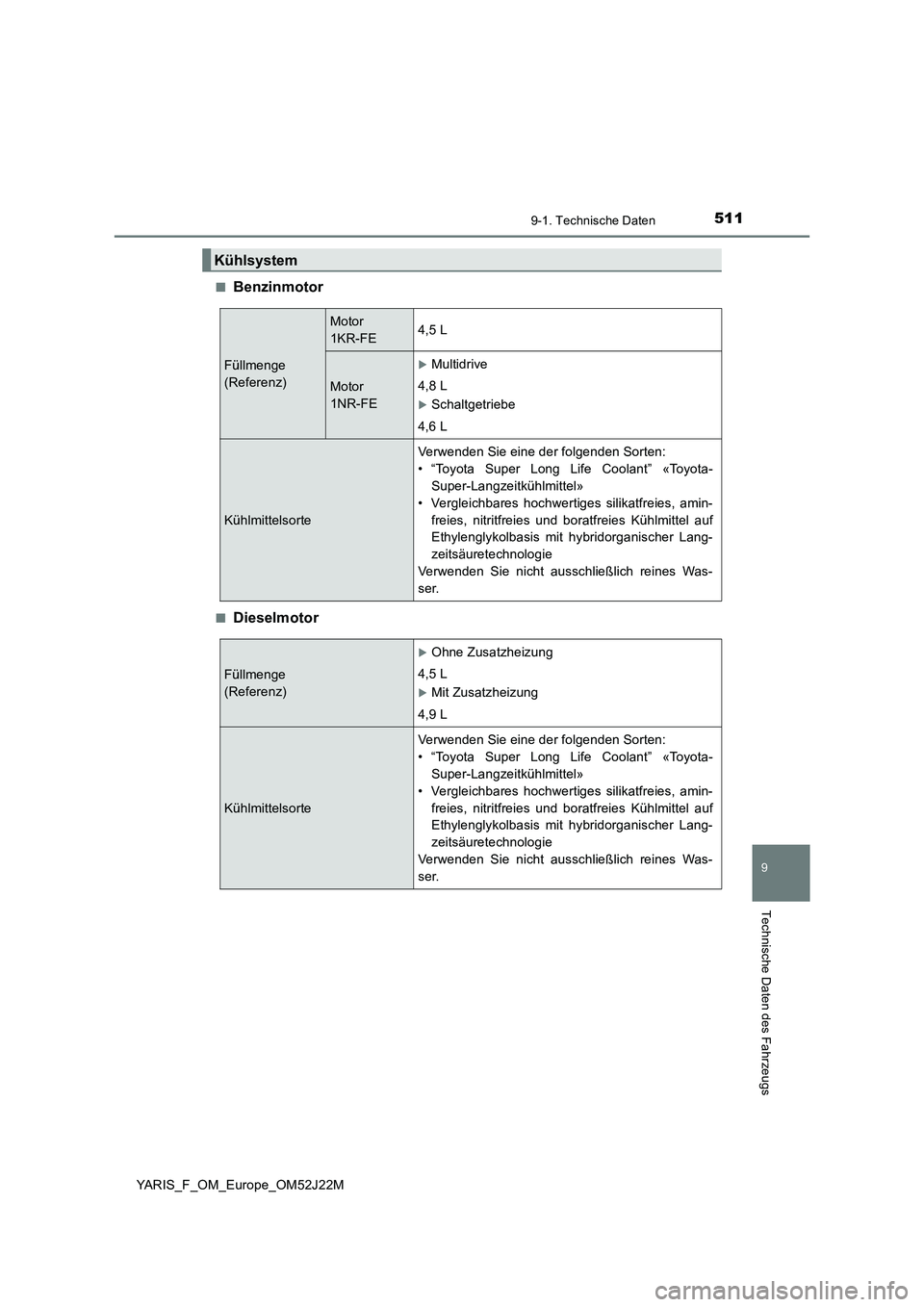

5119-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_OM_Europe_OM52J22M
■Benzinmotor
■Dieselmotor
Kühlsystem
Füllmenge
(Referenz)
Motor
1KR-FE4,5 L
Motor
1NR-FE
Multidrive
4,8 L
Schaltgetriebe
4,6 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Füllmenge
(Referenz)
Ohne Zusatzheizung
4,5 L
Mit Zusatzheizung
4,9 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.

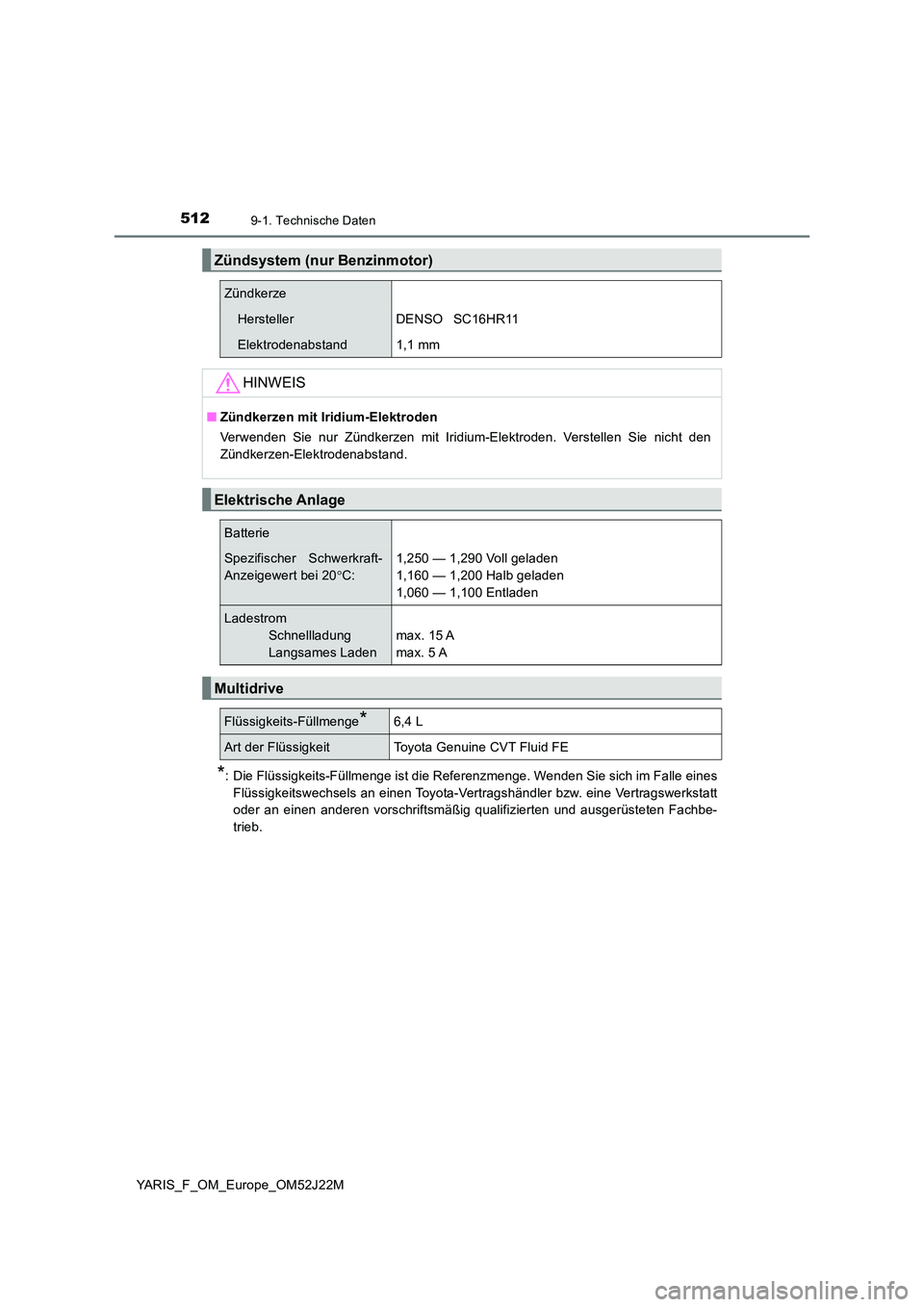

5129-1. Technische Daten
YARIS_F_OM_Europe_OM52J22M
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge. Wenden Sie sich im Falle eines
Flüssigkeitswechsels an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder an einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb.
Zündsystem (nur Benzinmotor)
Zündkerze
HerstellerDENSO SC16HR11
Elektrodenabstand1,1 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
Batterie
Spezifischer Schwerkraft-
Anzeigewert bei 20 C:
1,250 — 1,290 Voll geladen
1,160 — 1,200 Halb geladen
1,060 — 1,100 Entladen
Ladestrom
Schnellladung
Langsames Laden
max. 15 A
max. 5 A
Multidrive
Flüssigkeits-Füllmenge*6,4 L
Art der FlüssigkeitToyota Genuine CVT Fluid FE

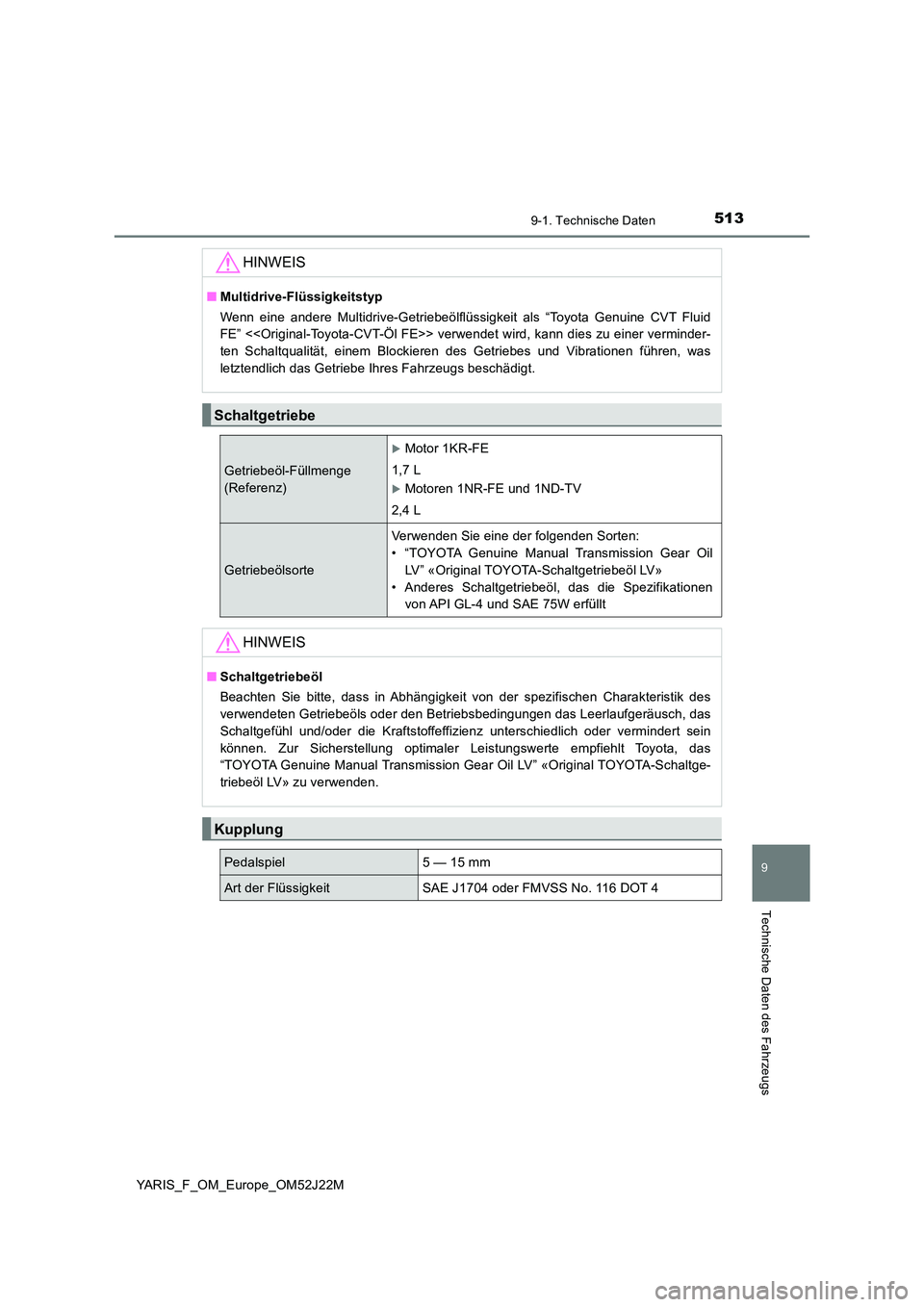

5139-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_OM_Europe_OM52J22M
HINWEIS
■Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid
FE” <> verwendet wird, kann dies zu einer verminder-
ten Schaltqualität, einem Blockieren des Getriebes und Vibrationen führen, was
letztendlich das Getriebe Ihres Fahrzeugs beschädigt.
Schaltgetriebe
Getriebeöl-Füllmenge
(Referenz)
Motor 1KR-FE
1,7 L
Motoren 1NR-FE und 1ND-TV
2,4 L
Getriebeölsorte
Verwenden Sie eine der folgenden Sorten:
• “TOYOTA Genuine Manual Transmission Gear Oil
LV” «Original TOYOTA-Schaltgetriebeöl LV»
• Anderes Schaltgetriebeöl, das die Spezifikationen
von API GL-4 und SAE 75W erfüllt
HINWEIS
■ Schaltgetriebeöl
Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des
verwendeten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch, das
Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert sein
können. Zur Sicherstellung optimaler Leistungswerte empfiehlt Toyota, das
“TOYOTA Genuine Manual Transmission Gear Oil LV” «Original TOYOTA-Schaltge-
triebeöl LV» zu verwenden.
Kupplung
Pedalspiel5 — 15 mm
Art der FlüssigkeitSAE J1704 oder FMVSS No. 116 DOT 4

5149-1. Technische Daten
YARIS_F_OM_Europe_OM52J22M
*1: Kleinster Pedalrestweg (bei laufendem Motor) bei einer Betätigungskraft von 300 N
(31,0 kp)
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 200 N (20,4 kp)
14-Zoll-Reifen (Typ A)
14-Zoll-Reifen (Typ B)
Bremsen
Pedal- restweg*1min. 64 mm
Pedalspiel1 — 6 mm
Feststellbremshebelspiel *2
Trommelbremse hinten
5 — 7 Raststufen
Scheibenbremse hinten
4 — 6 Raststufen
Art der FlüssigkeitSAE J1704 oder FMVSS No.116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße175/65R14 82T
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
220 kPa (2,2 kgf/cm2 oder bar)
Radgröße14  5J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
Reifengröße175/70R14 84S
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
250 (2,5)240 (2,4)
Radgröße14  5J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

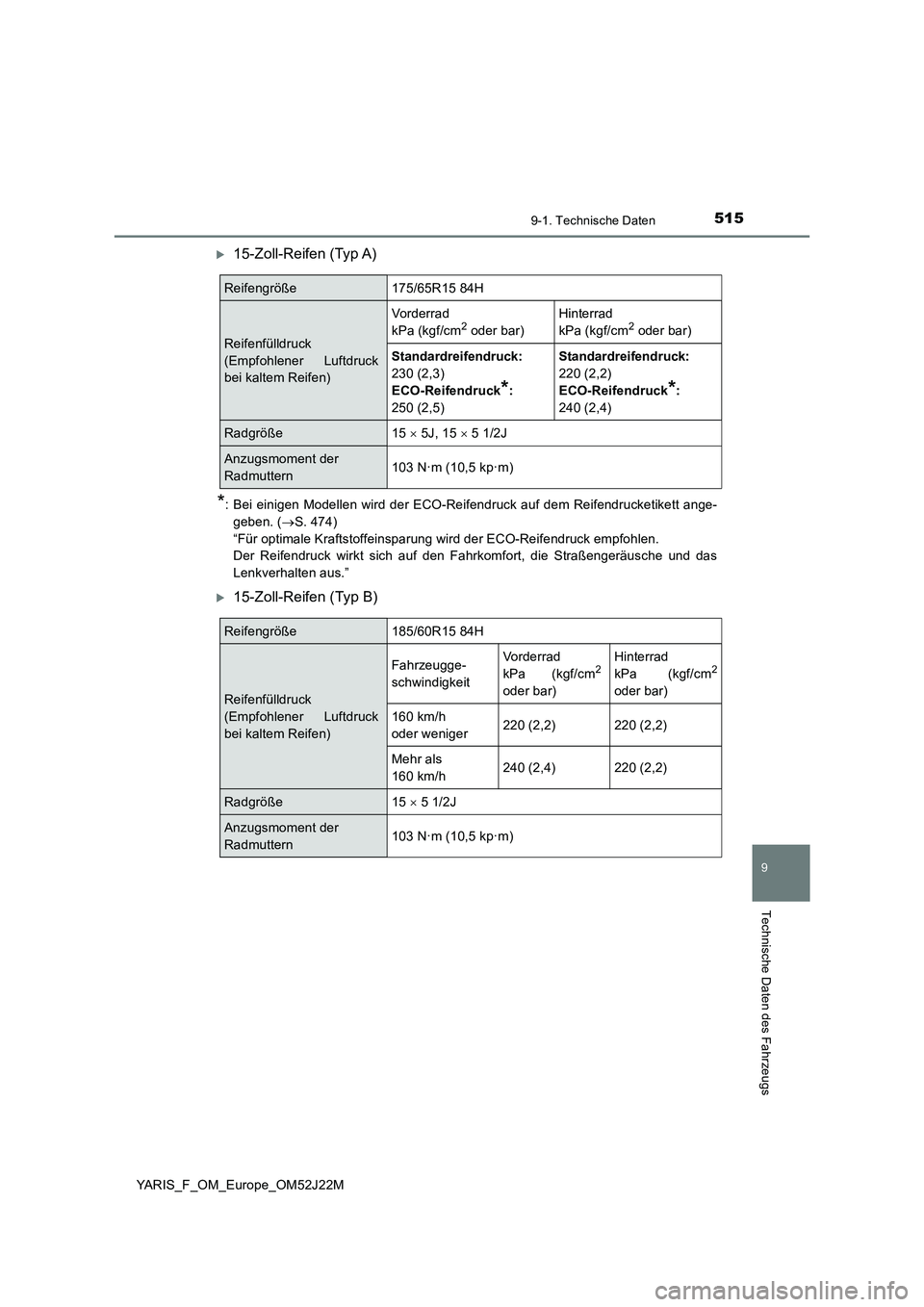

5159-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_OM_Europe_OM52J22M
15-Zoll-Reifen (Typ A)
*: Bei einigen Modellen wird der ECO-Reifendruck auf dem Reifendrucketikett ange-
geben. ( S. 474)
“Für optimale Kraftstoffeinsparung wird der ECO-Reifendruck empfohlen.
Der Reifendruck wirkt sich auf den Fahrkomfort, die Straßengeräusche und das
Lenkverhalten aus.”
15-Zoll-Reifen (Typ B)
Reifengröße175/65R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
Standardreifendruck:
230 (2,3)
ECO-Reifendruck*:
250 (2,5)
Standardreifendruck:
220 (2,2)
ECO-Reifendruck*:
240 (2,4)
Radgröße15  5J, 15  5 1/2J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
Reifengröße185/60R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrzeugge-
schwindigkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)220 (2,2)
Mehr als
160 km/h240 (2,4)220 (2,2)
Radgröße15  5 1/2J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

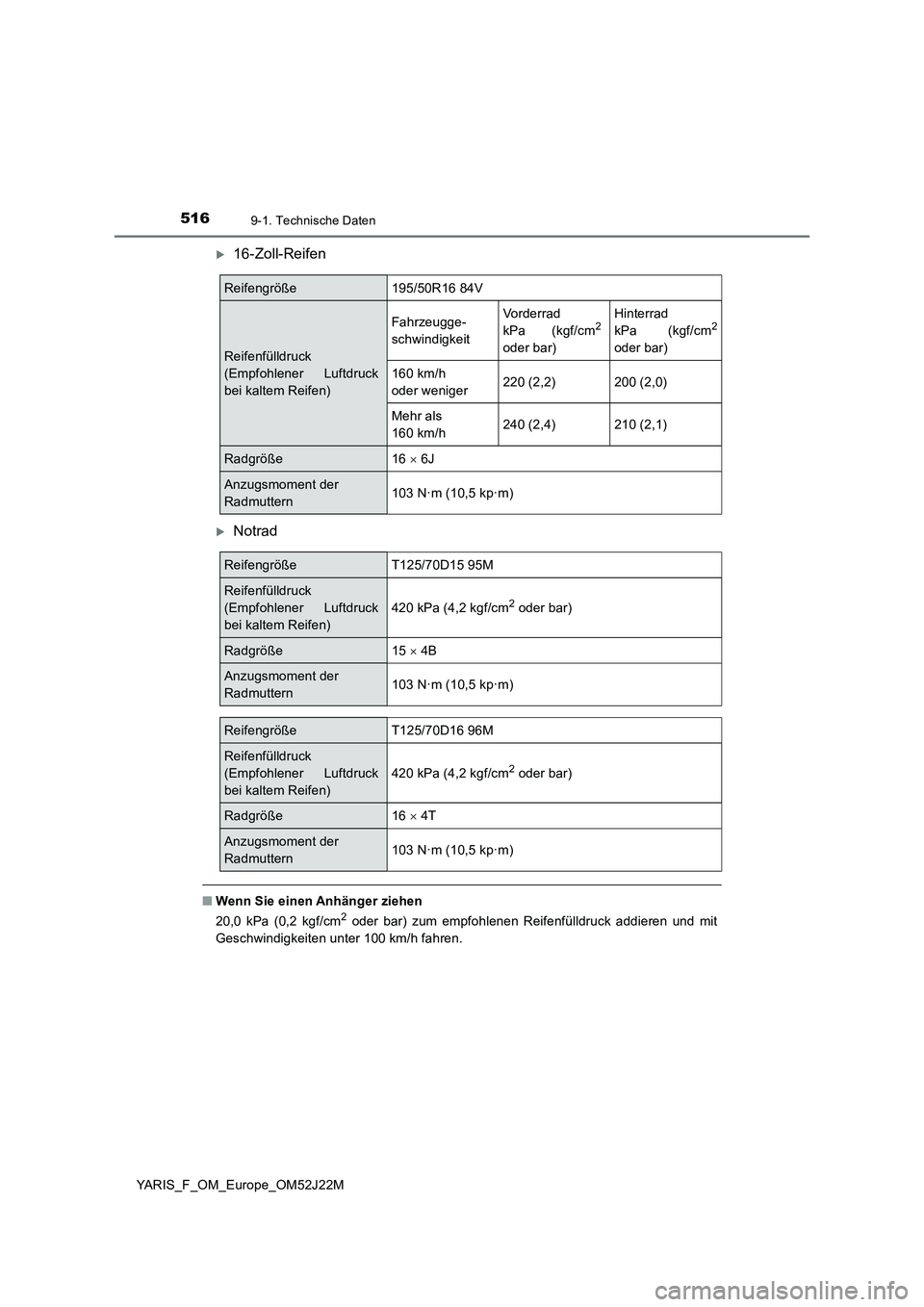

5169-1. Technische Daten
YARIS_F_OM_Europe_OM52J22M
16-Zoll-Reifen
Notrad
■Wenn Sie einen Anhänger ziehen
20,0 kPa (0,2 kgf/cm2 oder bar) zum empfohlenen Reifenfülldruck addieren und mit
Geschwindigkeiten unter 100 km/h fahren.
Reifengröße195/50R16 84V
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrzeugge-
schwindigkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)200 (2,0)
Mehr als
160 km/h240 (2,4)210 (2,1)
Radgröße16  6J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
ReifengrößeT125/70D15 95M
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße15  4B
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
ReifengrößeT125/70D16 96M
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße16  4T
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

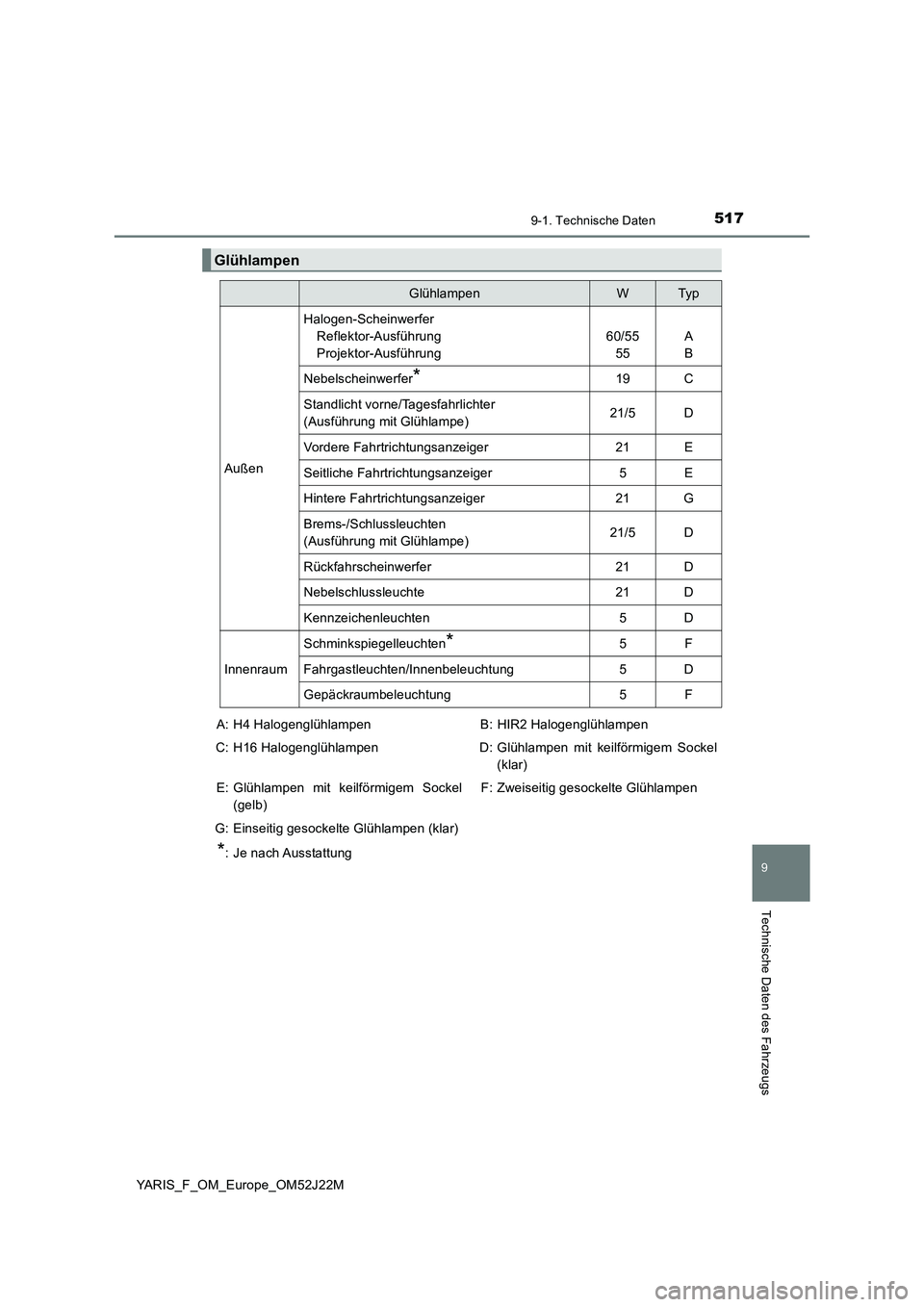

5179-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_OM_Europe_OM52J22M
Glühlampen
GlühlampenWTyp
Außen
Halogen-Scheinwerfer
Reflektor-Ausführung
Projektor-Ausführung
60/55
55
A
B
Nebelscheinwerfer*19C
Standlicht vorne/Tagesfahrlichter
(Ausführung mit Glühlampe)21/5D
Vordere Fahrtrichtungsanzeiger21E
Seitliche Fahrtrichtungsanzeiger5E
Hintere Fahrtrichtungsanzeiger21G
Brems-/Schlussleuchten
(Ausführung mit Glühlampe)21/5D
Rückfahrscheinwerfer21D
Nebelschlussleuchte21D
Kennzeichenleuchten5D
Innenraum
Schminkspiegelleuchten*5F
Fahrgastleuchten/Innenbeleuchtung5D
Gepäckraumbeleuchtung5F
A: H4 Halogenglühlampen
C: H16 Halogenglühlampen
E: Glühlampen mit keilförmigem Sockel
(gelb)
G: Einseitig gesockelte Glühlampen (klar)
B: HIR2 Halogenglühlampen
D: Glühlampen mit keilförmigem Sockel
(klar)
F: Zweiseitig gesockelte Glühlampen
*: Je nach Ausstattung

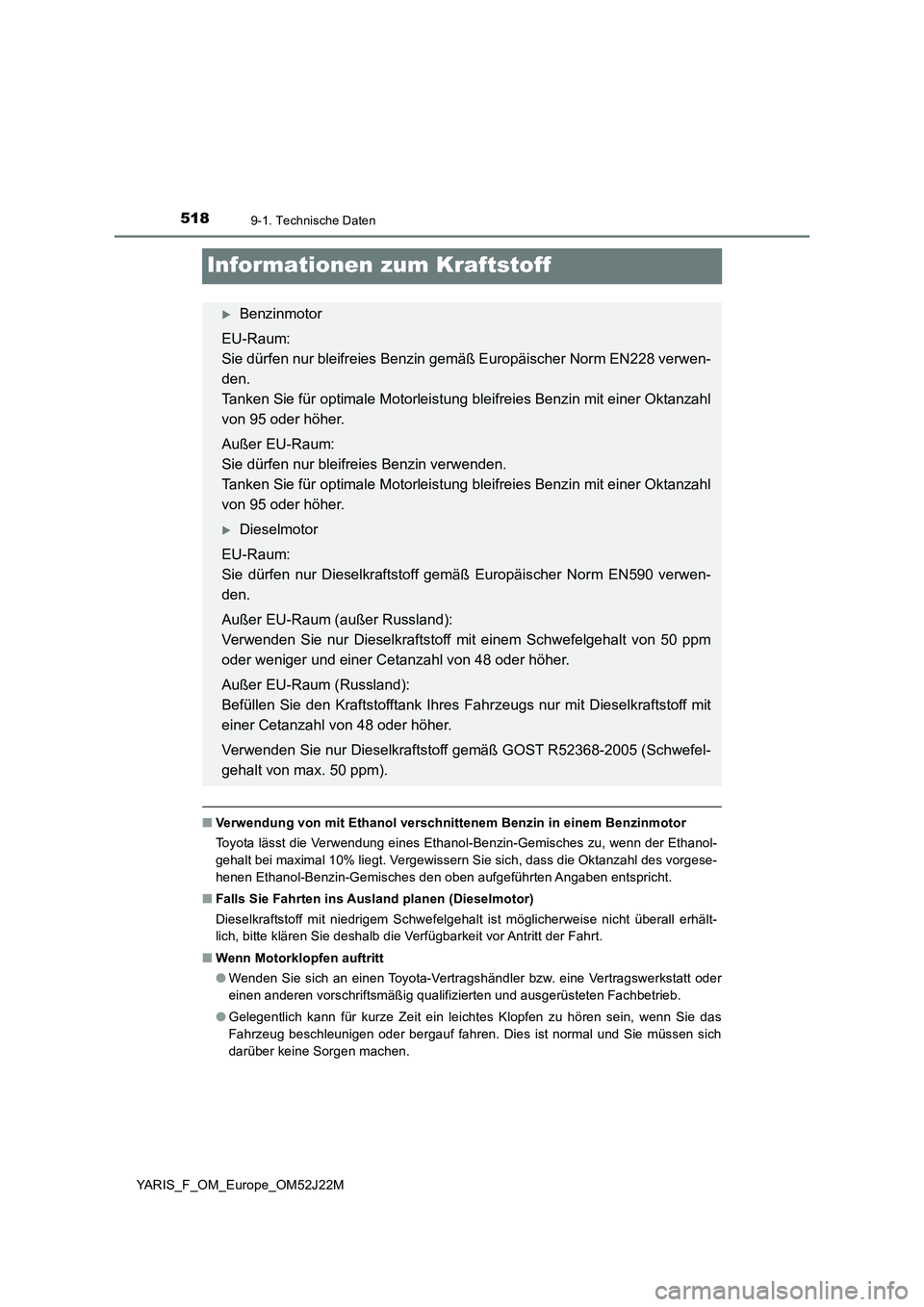

5189-1. Technische Daten
YARIS_F_OM_Europe_OM52J22M
Informationen zum Kraftstoff
■Verwendung von mit Ethanol verschnittenem Benzin in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Oktanzahl des vorgese-
henen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben entspricht.
■ Falls Sie Fahrten ins Ausland planen (Dieselmotor)
Dieselkraftstoff mit niedrigem Schwefelgehalt ist möglicherweise nicht überall erhält-
lich, bitte klären Sie deshalb die Verfügbarkeit vor Antritt der Fahrt.
■ Wenn Motorklopfen auftritt
● Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und Sie müssen sich
darüber keine Sorgen machen.
Benzinmotor
EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß Europäischer Norm EN228 verwen-
den.
Tanken Sie für optimale Motorleistung bl eifreies Benzin mit einer Oktanzahl
von 95 oder höher.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Tanken Sie für optimale Motorleistung bl eifreies Benzin mit einer Oktanzahl
von 95 oder höher.
Dieselmotor
EU-Raum:
Sie dürfen nur Dieselkraftstoff gemäß Europäischer Norm EN590 verwen-
den.
Außer EU-Raum (außer Russland):
Verwenden Sie nur Dieselkraftstoff mit einem Schwefelgehalt von 50 ppm
oder weniger und einer Cetanzahl von 48 oder höher.
Außer EU-Raum (Russland):
Befüllen Sie den Kraftstofftank Ihres Fahrzeugs nur mit Dieselkraftstoff mit
einer Cetanzahl von 48 oder höher.
Verwenden Sie nur Dieselkraftstoff gemäß GOST R52368-2005 (Schwefel-
gehalt von max. 50 ppm).

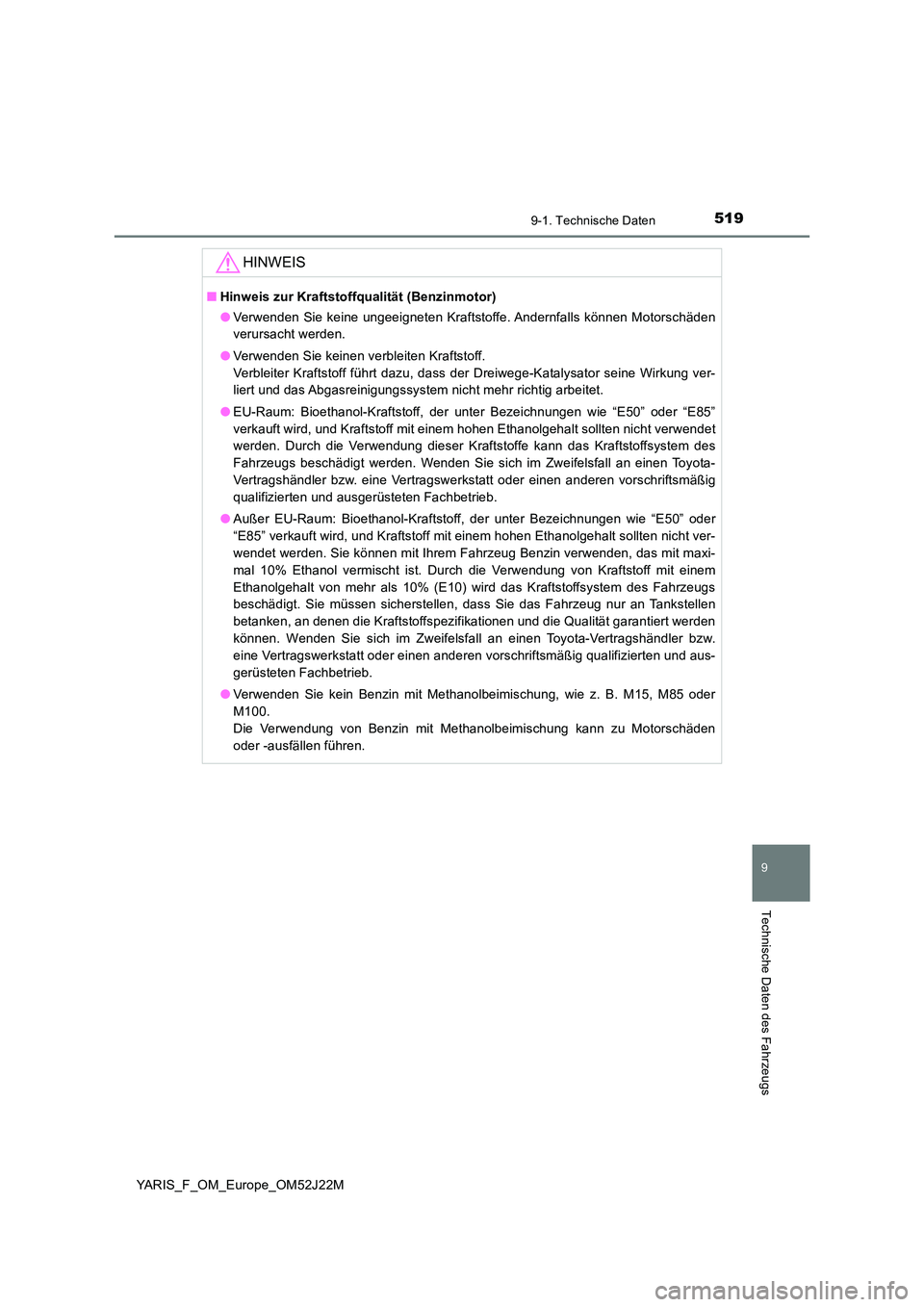

5199-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_OM_Europe_OM52J22M
HINWEIS
■Hinweis zur Kraftstoffqualität (Benzinmotor)
● Verwenden Sie keine ungeeigneten Kraftstoffe. Andernfalls können Motorschäden
verursacht werden.
● Verwenden Sie keinen verbleiten Kraftstoff.
Verbleiter Kraftstoff führt dazu, dass der Dreiwege-Katalysator seine Wirkung ver-
liert und das Abgasreinigungssystem nicht mehr richtig arbeitet.
● EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder “E85”
verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht verwendet
werden. Durch die Verwendung dieser Kraftstoffe kann das Kraftstoffsystem des
Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifelsfall an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Außer EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder
“E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht ver-
wendet werden. Sie können mit Ihrem Fahrzeug Benzin verwenden, das mit maxi-
mal 10% Ethanol vermischt ist. Durch die Verwendung von Kraftstoff mit einem
Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an Tankstellen
betanken, an denen die Kraftstoffspezifikationen und die Qualität garantiert werden
können. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
● Verwenden Sie kein Benzin mit Methanolbeimischung, wie z. B. M15, M85 oder
M100.
Die Verwendung von Benzin mit Methanolbeimischung kann zu Motorschäden
oder -ausfällen führen.

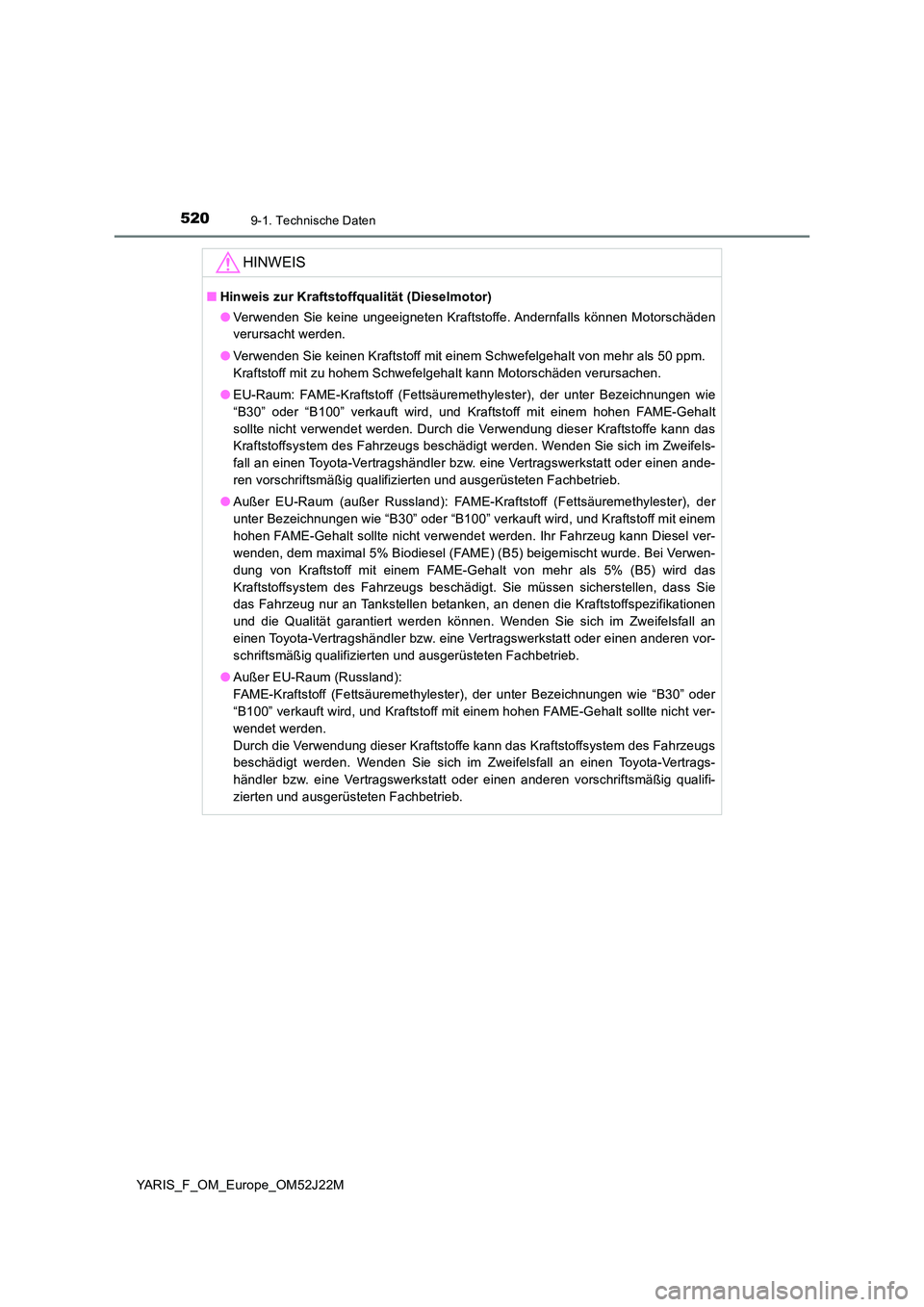

5209-1. Technische Daten
YARIS_F_OM_Europe_OM52J22M
HINWEIS
■Hinweis zur Kraftstoffqualität (Dieselmotor)
● Verwenden Sie keine ungeeigneten Kraftstoffe. Andernfalls können Motorschäden
verursacht werden.
● Verwenden Sie keinen Kraftstoff mit einem Schwefelgehalt von mehr als 50 ppm.
Kraftstoff mit zu hohem Schwefelgehalt kann Motorschäden verursachen.
● EU-Raum: FAME-Kraftstoff (Fettsäuremethylester), der unter Bezeichnungen wie
“B30” oder “B100” verkauft wird, und Kraftstoff mit einem hohen FAME-Gehalt
sollte nicht verwendet werden. Durch die Verwendung dieser Kraftstoffe kann das
Kraftstoffsystem des Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifels-
fall an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Außer EU-Raum (außer Russland): FAME-Kraftstoff (Fettsäuremethylester), der
unter Bezeichnungen wie “B30” oder “B100” verkauft wird, und Kraftstoff mit einem
hohen FAME-Gehalt sollte nicht verwendet werden. Ihr Fahrzeug kann Diesel ver-
wenden, dem maximal 5% Biodiesel (FAME) (B5) beigemischt wurde. Bei Verwen-
dung von Kraftstoff mit einem FAME-Gehalt von mehr als 5% (B5) wird das
Kraftstoffsystem des Fahrzeugs beschädigt. Sie müssen sicherstellen, dass Sie
das Fahrzeug nur an Tankstellen betanken, an denen die Kraftstoffspezifikationen
und die Qualität garantiert werden können. Wenden Sie sich im Zweifelsfall an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Außer EU-Raum (Russland):
FAME-Kraftstoff (Fettsäuremethylester), der unter Bezeichnungen wie “B30” oder
“B100” verkauft wird, und Kraftstoff mit einem hohen FAME-Gehalt sollte nicht ver-
wendet werden.
Durch die Verwendung dieser Kraftstoffe kann das Kraftstoffsystem des Fahrzeugs
beschädigt werden. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
