TOYOTA YARIS 2017 Instructieboekje (in Dutch)

81
1
1-2. Antidiefstalsysteem
Veiligheid en beveiliging
YARIS_F_OM_Europe_OM52J20E

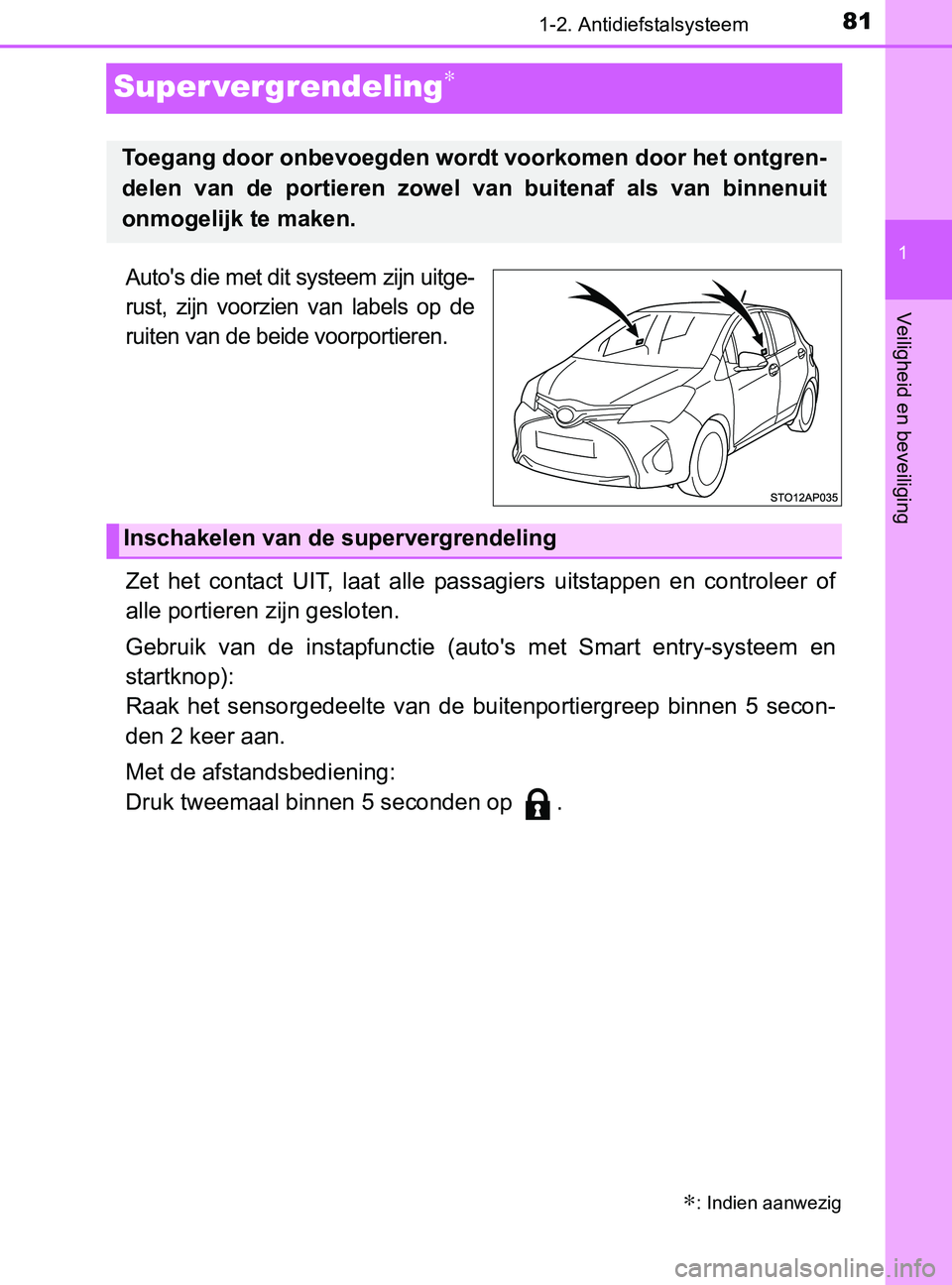

Super vergrendeling∗
Auto's die met dit systeem zijn uitge-
rust, zijn voorzien van labels op de
ruiten van de beide voorportieren.
Zet het contact UIT, laat alle passagiers uitstappen en controleer of
alle portieren zijn gesloten.
Gebruik van de instapfunctie (auto's met Smart entry-systeem en
startknop):
Raak het sensorgedeelte van de buitenportiergreep binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel van buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
YARIS_F_OM_Europe_OM52J20E.book Page 81 Thursday, December 1, 2016 10:25 PM

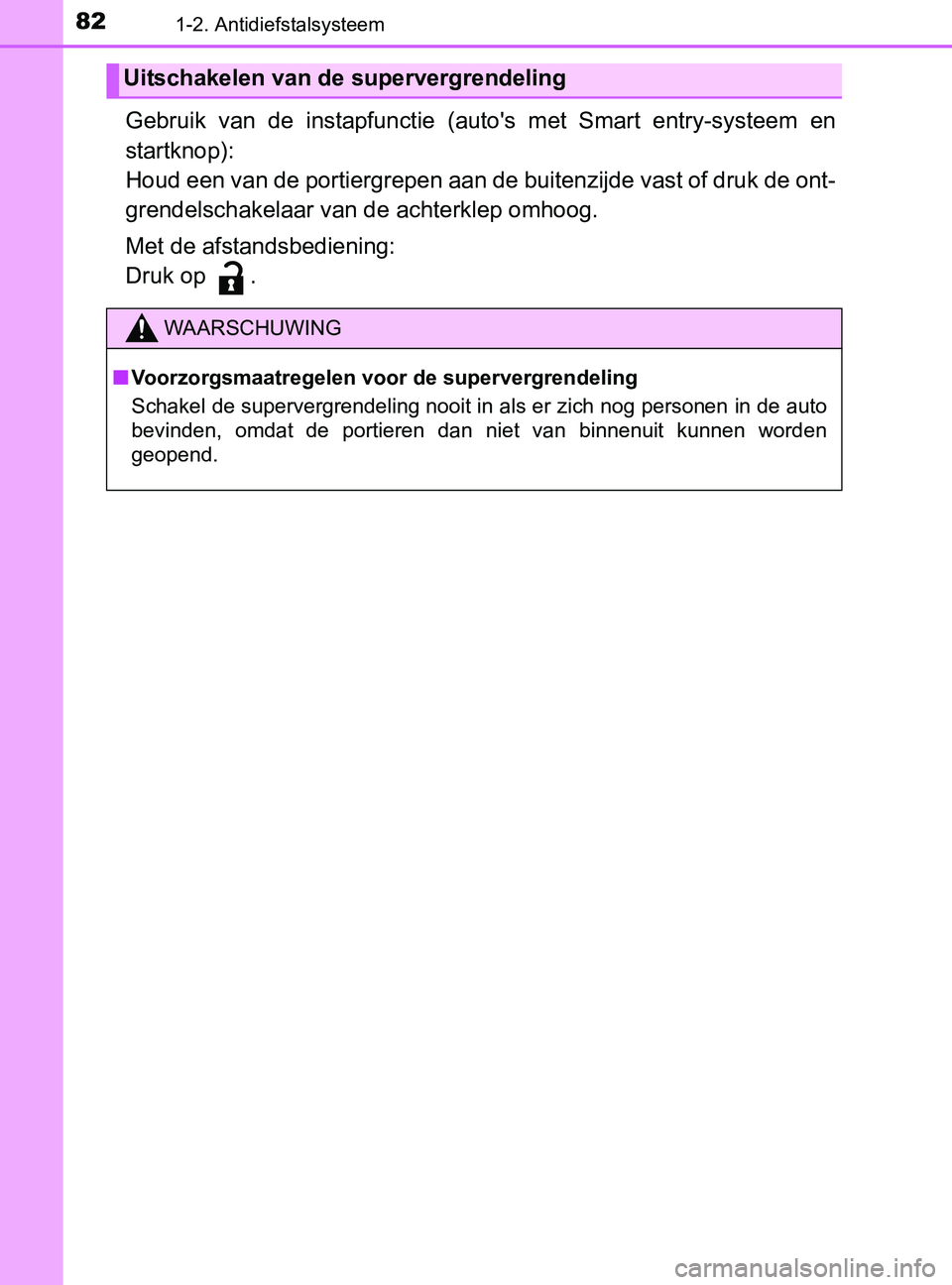

821-2. Antidiefstalsysteem
YARIS_F_OM_Europe_OM52J20E
Gebruik van de instapfunctie (auto's met Smart entry-systeem en
startknop):
Houd een van de portiergrepen aan de buitenzijde vast of druk de ont-
grendelschakelaar van de achterklep omhoog.
Met de afstandsbediening:
Druk op .
Uitschakelen van de supervergrendeling
WAARSCHUWING
■Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen worden
geopend.
YARIS_F_OM_Europe_OM52J20E.book Page 82 Thursday, December 1, 2016 10:25 PM

83

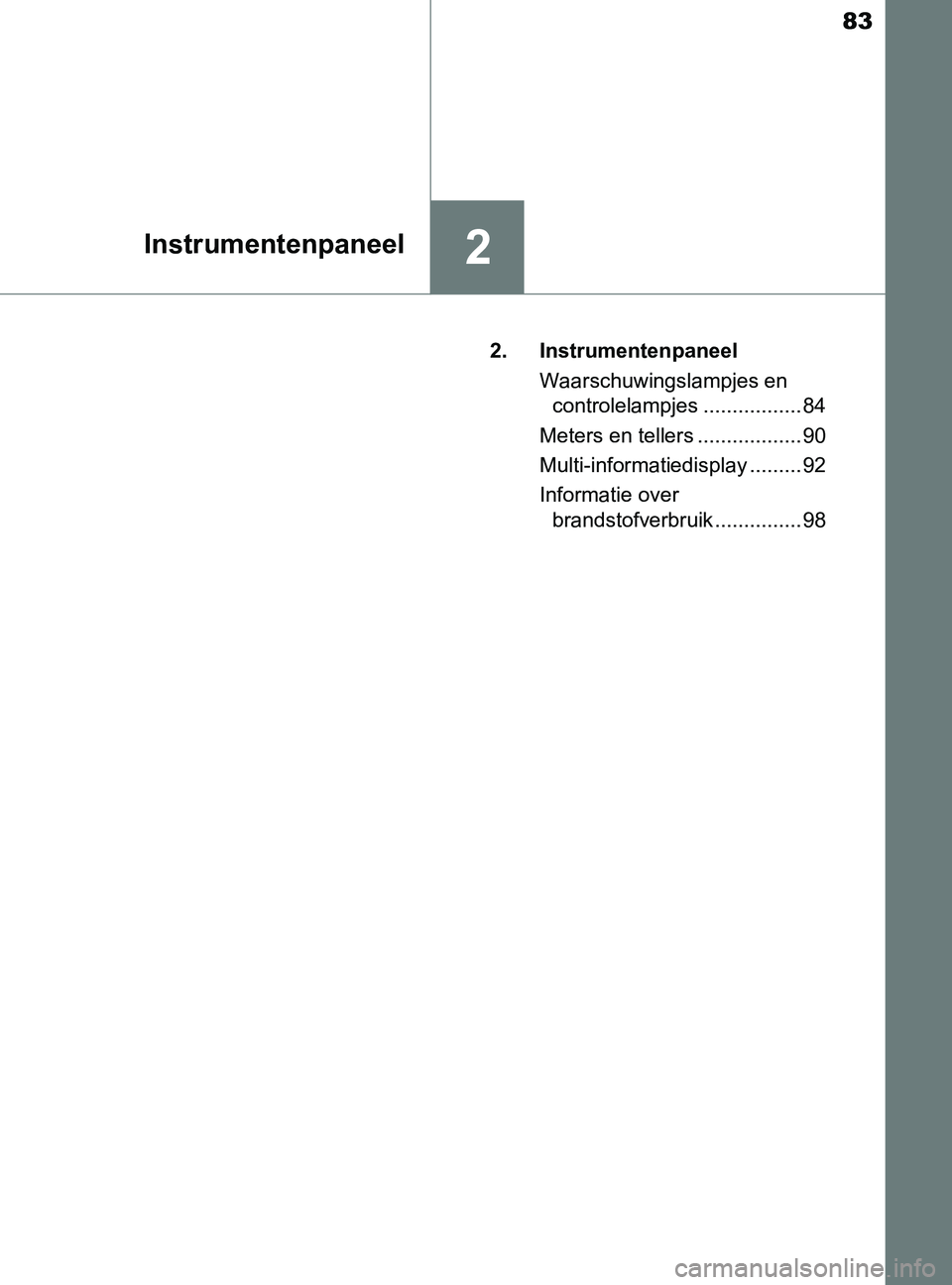

2Instrumentenpaneel
YARIS_F_OM_Europe_OM52J20E2. Instrumentenpaneel
Waarschuwingslampjes en
controlelampjes ................. 84
Meters en tellers .................. 90
Multi-informatiedisplay ......... 92
Informatie over
brandstofverbruik ............... 98
YARIS_F_OM_Europe_OM52J20E.book Page 83 Thursday, December 1, 2016 10:25 PM

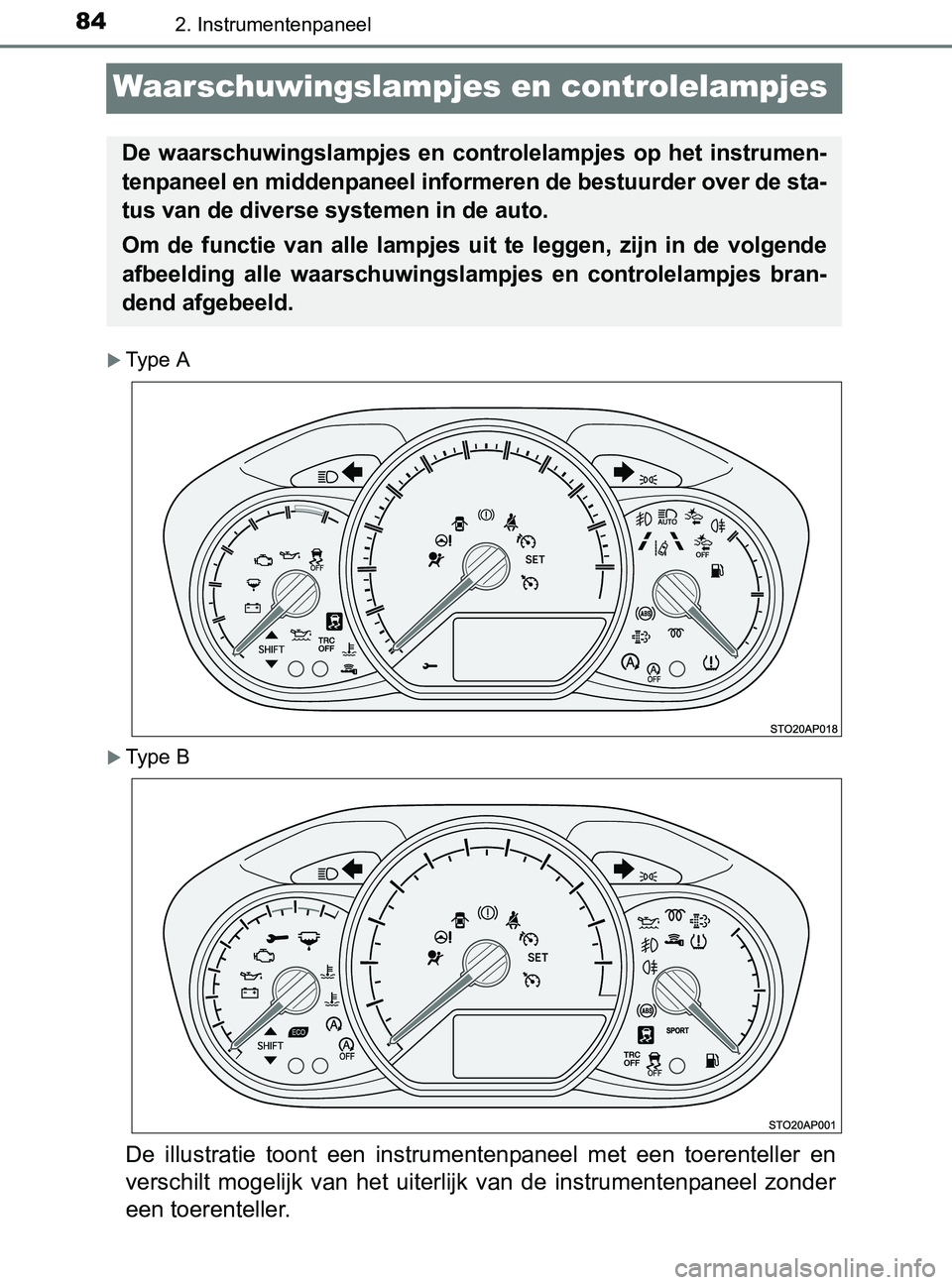

842. Instrumentenpaneel
YARIS_F_OM_Europe_OM52J20E
Waarschuwingslampjes en controlelampjes
Type A
Type B
De illustratie toont een instrumentenpaneel met een toerenteller en
verschilt mogelijk van het uiterlijk van de instrumentenpaneel zonder
een toerenteller.
De waarschuwingslampjes en controlelampjes op het instrumen-
tenpaneel en middenpaneel informeren de bestuurder over de sta-
tus van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende
afbeelding alle waarschuwingslampjes en controlelampjes bran-
dend afgebeeld.
YARIS_F_OM_Europe_OM52J20E.book Page 84 Thursday, December 1, 2016 10:25 PM

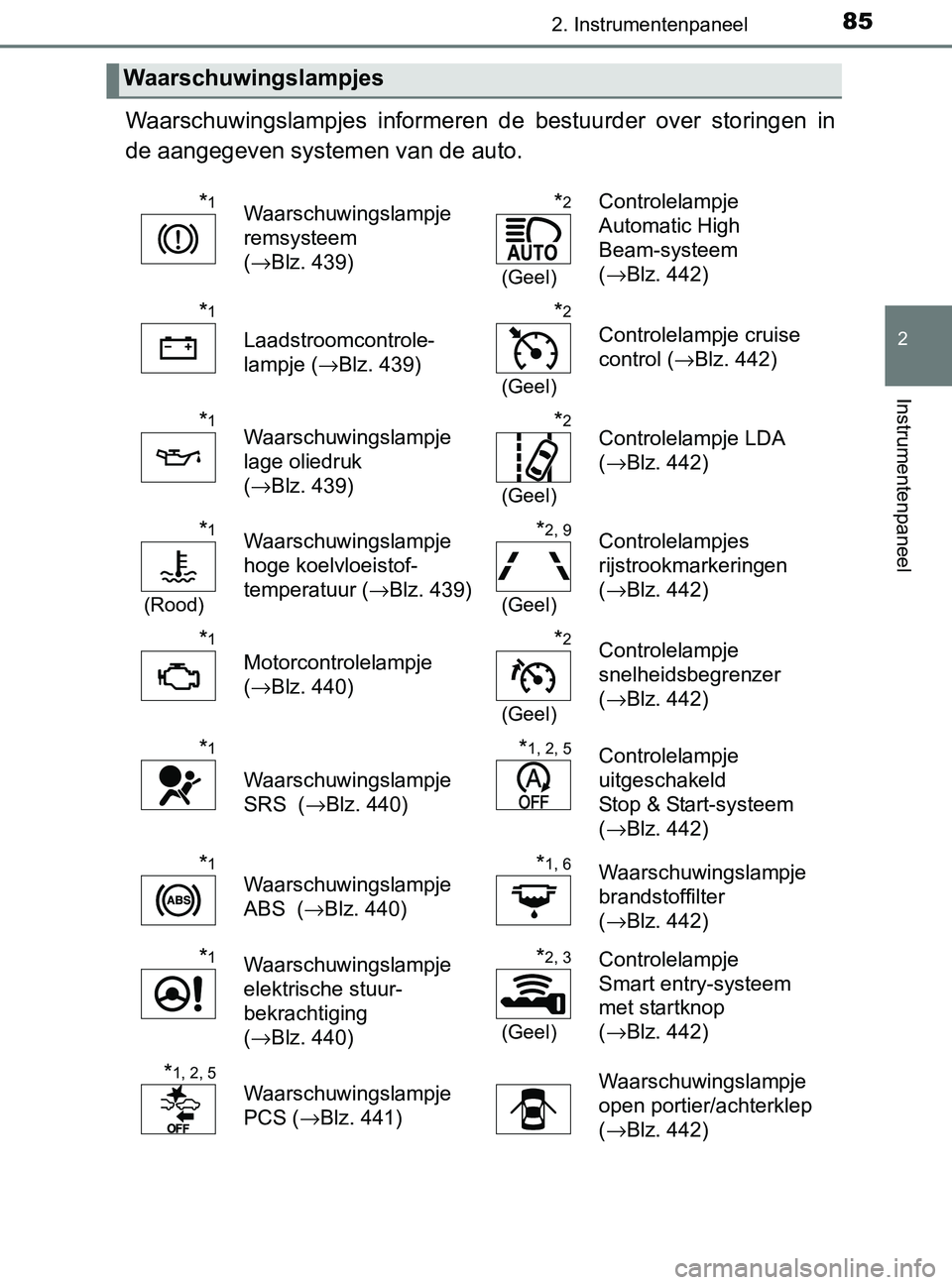

852. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_OM_Europe_OM52J20E
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
(→Blz. 439)*2
(Geel)
Controlelampje
Automatic High
Beam-systeem
(→Blz. 442)
*1
Laadstroomcontrole-
lampje (→Blz. 439)
*2
(Geel)
Controlelampje cruise
control (→Blz. 442)
*1Waarschuwingslampje
lage oliedruk
(→Blz. 439)*2
(Geel)
Controlelampje LDA
(→Blz. 442)
*1
(Rood)
Waarschuwingslampje
hoge koelvloeistof-
temperatuur (→Blz. 439)*2, 9
(Geel)
Controlelampjes
rijstrookmarkeringen
(→Blz. 442)
*1
Motorcontrolelampje
(→Blz. 440)
*2
(Geel)
Controlelampje
snelheidsbegrenzer
(→Blz. 442)
*1
Waarschuwingslampje
SRS (→Blz. 440)
*1, 2, 5Controlelampje
uitgeschakeld
Stop & Start-systeem
(→Blz. 442)
*1
Waarschuwingslampje
ABS (→Blz. 440)*1, 6Waarschuwingslampje
brandstoffilter
(→Blz. 442)
*1Waarschuwingslampje
elektrische stuur-
bekrachtiging
(→Blz. 440)*2, 3
(Geel)
Controlelampje
Smart entry-systeem
met startknop
(→Blz. 442)
*1, 2, 5
Waarschuwingslampje
PCS (→Blz. 441)Waarschuwingslampje
open portier/achterklep
(→Blz. 442)
YARIS_F_OM_Europe_OM52J20E.book Page 85 Thursday, December 1, 2016 10:25 PM

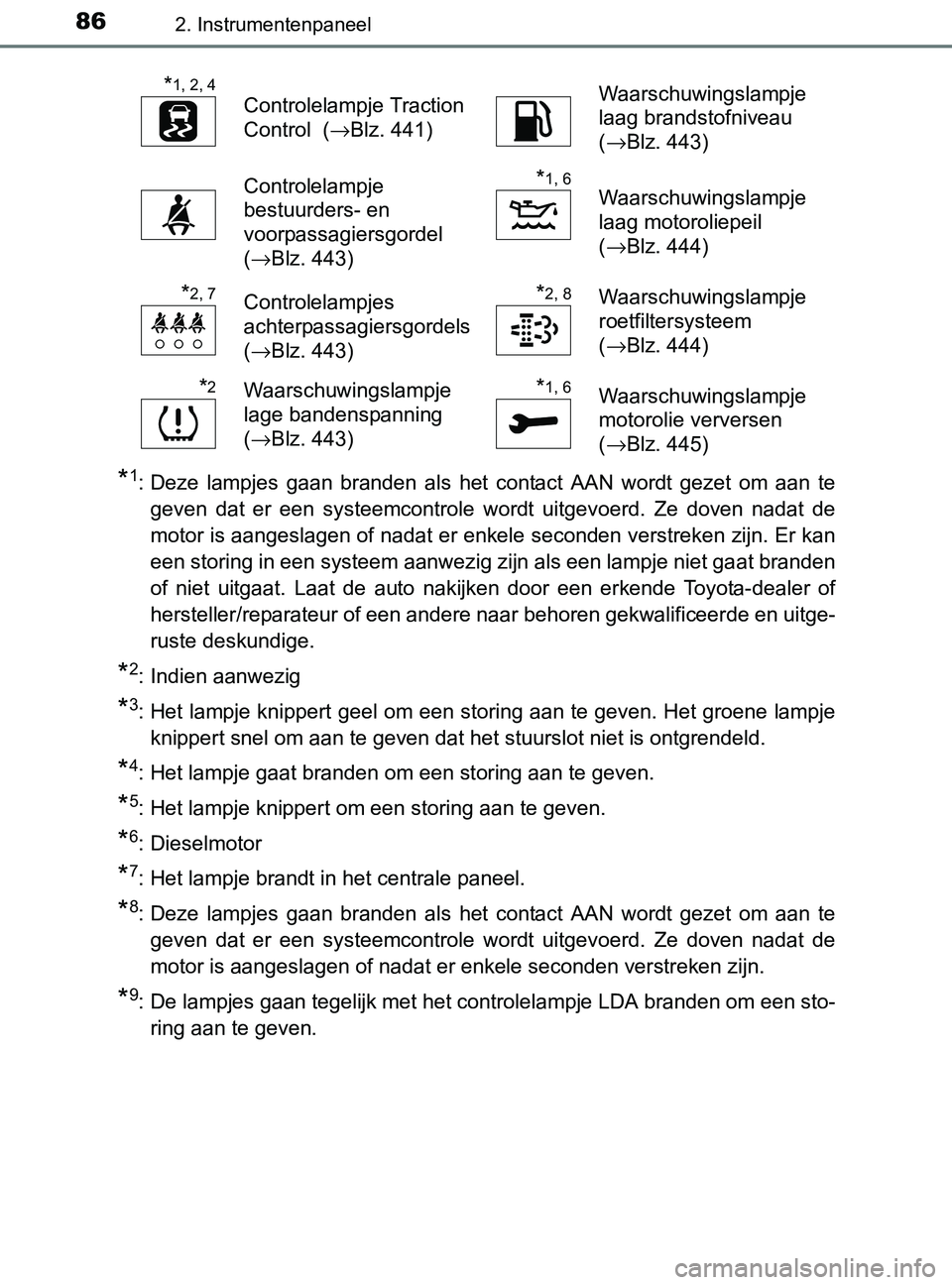

862. Instrumentenpaneel
YARIS_F_OM_Europe_OM52J20E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Indien aanwezig
*3: Het lampje knippert geel om een storing aan te geven. Het groene lampje
knippert snel om aan te geven dat het stuurslot niet is ontgrendeld.
*4: Het lampje gaat branden om een storing aan te geven.
*5: Het lampje knippert om een storing aan te geven.
*6: Dieselmotor
*7: Het lampje brandt in het centrale paneel.
*8: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn.
*9: De lampjes gaan tegelijk met het controlelampje LDA branden om een sto-
ring aan te geven.
*1, 2, 4
Controlelampje Traction
Control (→Blz. 441)Waarschuwingslampje
laag brandstofniveau
(→Blz. 443)
Controlelampje
bestuurders- en
voorpassagiersgordel
(→Blz. 443)*1, 6Waarschuwingslampje
laag motoroliepeil
(→Blz. 444)
*2, 7Controlelampjes
achterpassagiersgordels
(→Blz. 443)*2, 8Waarschuwingslampje
roetfiltersysteem
(→Blz. 444)
*2Waarschuwingslampje
lage bandenspanning
(→Blz. 443)*1, 6Waarschuwingslampje
motorolie verversen
(→Blz. 445)
YARIS_F_OM_Europe_OM52J20E.book Page 86 Thursday, December 1, 2016 10:25 PM

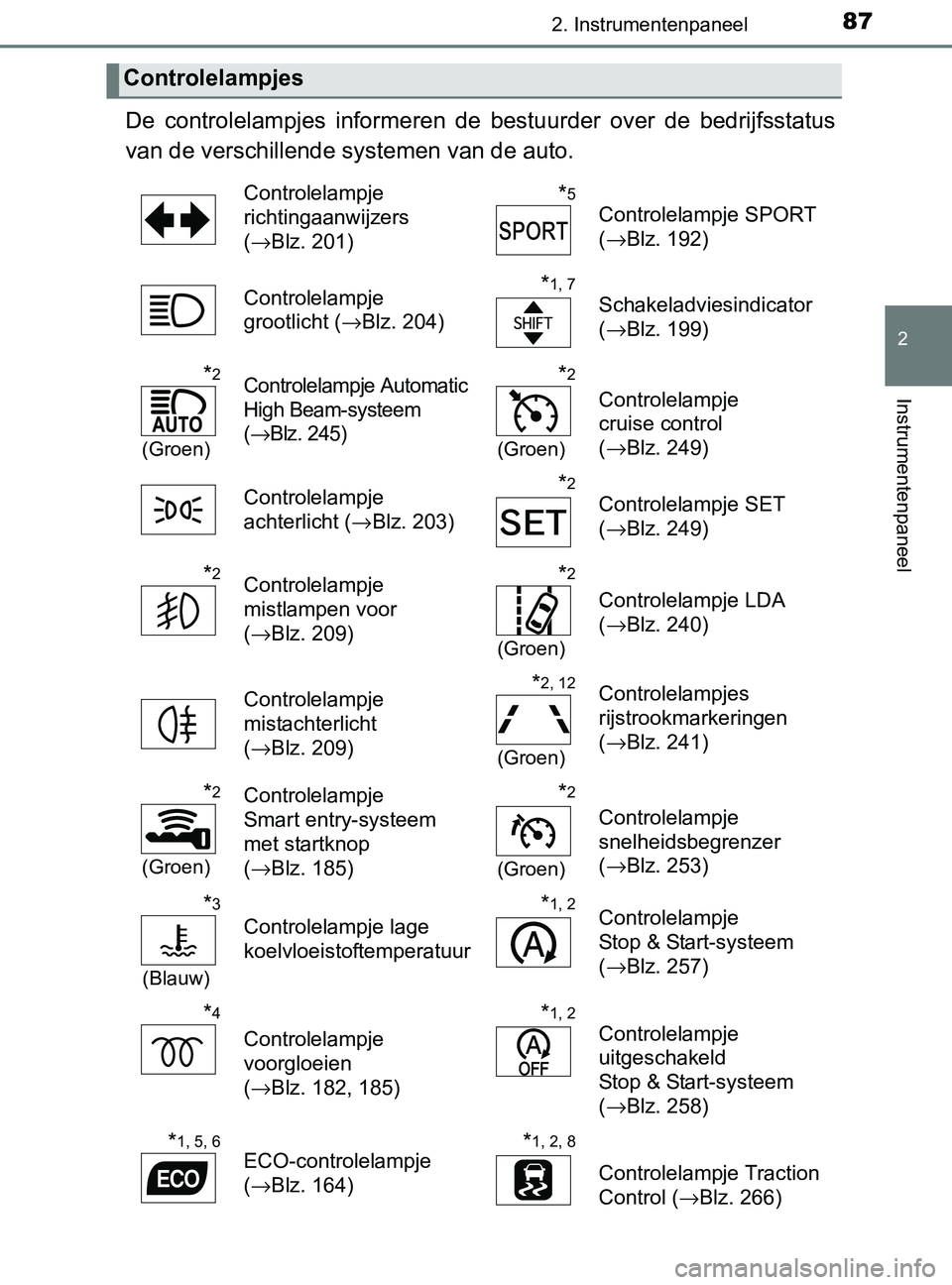

872. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_OM_Europe_OM52J20E
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 201)*5
Controlelampje SPORT
(→Blz. 192)
Controlelampje
grootlicht (→Blz. 204)
*1, 7
Schakeladviesindicator
(→Blz. 199)
*2
(Groen)
Controlelampje Automatic
High Beam-systeem
(
→Blz. 245)
*2
(Groen)
Controlelampje
cruise control
(→Blz. 249)
Controlelampje
achterlicht (→Blz. 203)
*2
Controlelampje SET
(→Blz. 249)
*2Controlelampje
mistlampen voor
(→Blz. 209)*2
(Groen)
Controlelampje LDA
(→Blz. 240)
Controlelampje
mistachterlicht
(→Blz. 209)
*2, 12
(Groen)
Controlelampjes
rijstrookmarkeringen
(→Blz. 241)
*2
(Groen)
Controlelampje
Smart entry-systeem
met startknop
(→Blz. 185)*2
(Groen)
Controlelampje
snelheidsbegrenzer
(→Blz. 253)
*3
(Blauw)
Controlelampje lage
koelvloeistoftemperatuur
*1, 2Controlelampje
Stop & Start-systeem
(→Blz. 257)
*4
Controlelampje
voorgloeien
(→Blz. 182, 185)
*1, 2
Controlelampje
uitgeschakeld
Stop & Start-systeem
(→Blz. 258)
*1, 5, 6ECO-controlelampje
(→Blz. 164)*1, 2, 8
Controlelampje Traction
Control (→Blz. 266)
YARIS_F_OM_Europe_OM52J20E.book Page 87 Thursday, December 1, 2016 10:25 PM

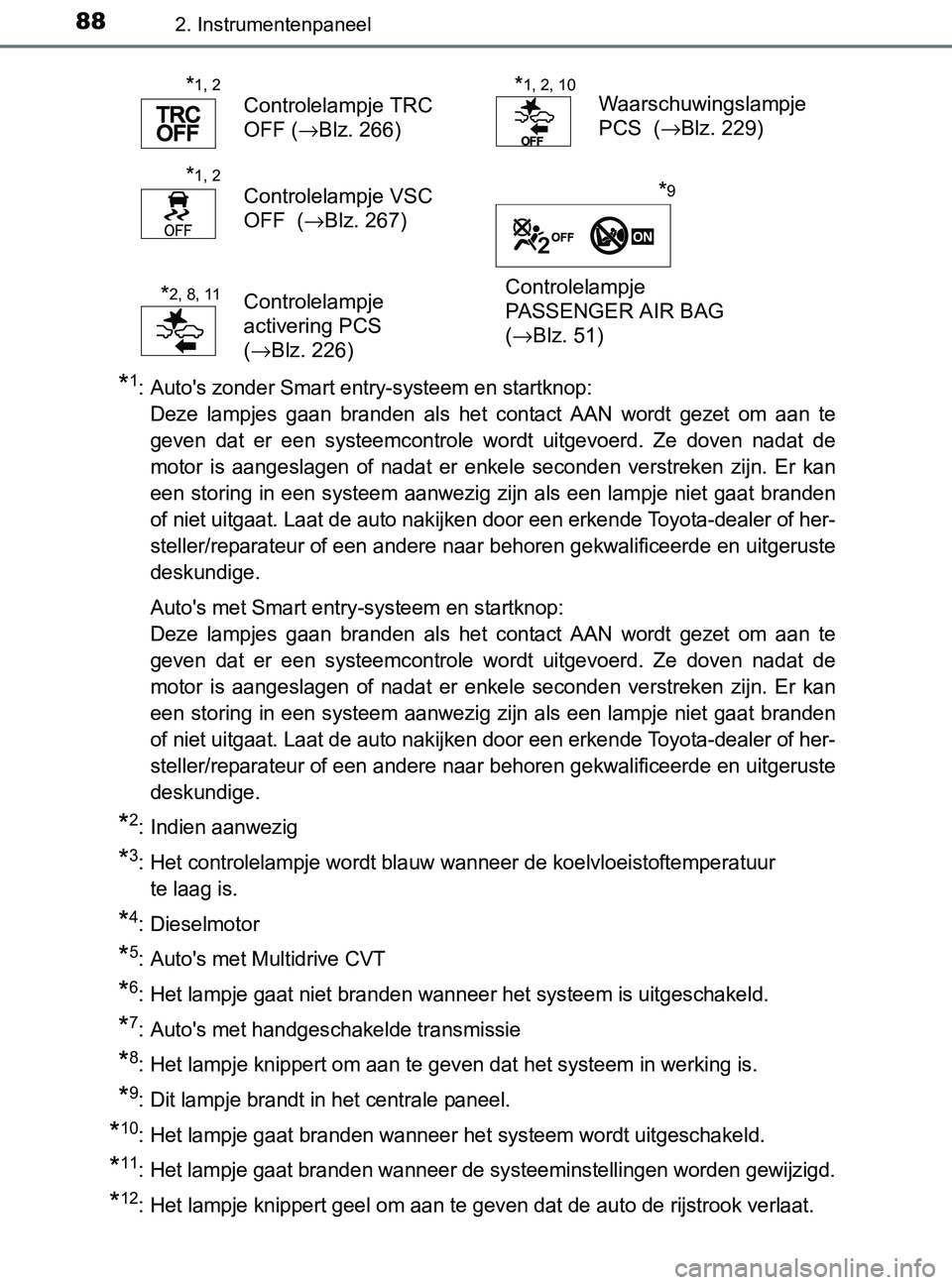

882. Instrumentenpaneel
YARIS_F_OM_Europe_OM52J20E
*1: Auto's zonder Smart entry-systeem en startknop:
Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Auto's met Smart entry-systeem en startknop:
Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
*2: Indien aanwezig
*3: Het controlelampje wordt blauw wanneer de koelvloeistoftemperatuur
te laag is.
*4: Dieselmotor
*5: Auto's met Multidrive CVT
*6: Het lampje gaat niet branden wanneer het systeem is uitgeschakeld.
*7: Auto's met handgeschakelde transmissie
*8: Het lampje knippert om aan te geven dat het systeem in werking is.
*9: Dit lampje brandt in het centrale paneel.
*10: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*11: Het lampje gaat branden wanneer de systeeminstellingen worden gewijzigd.
*12: Het lampje knippert geel om aan te geven dat de auto de rijstrook verlaat.
*1, 2
Controlelampje TRC
OFF (→Blz. 266)*1, 2, 10Waarschuwingslampje
PCS (→Blz. 229)
*1, 2
Controlelampje VSC
OFF (→Blz. 267)*9
*2, 8, 11Controlelampje
activering PCS
(→Blz. 226)Controlelampje
PASSENGER AIR BAG
(→Blz. 51)
YARIS_F_OM_Europe_OM52J20E.book Page 88 Thursday, December 1, 2016 10:25 PM

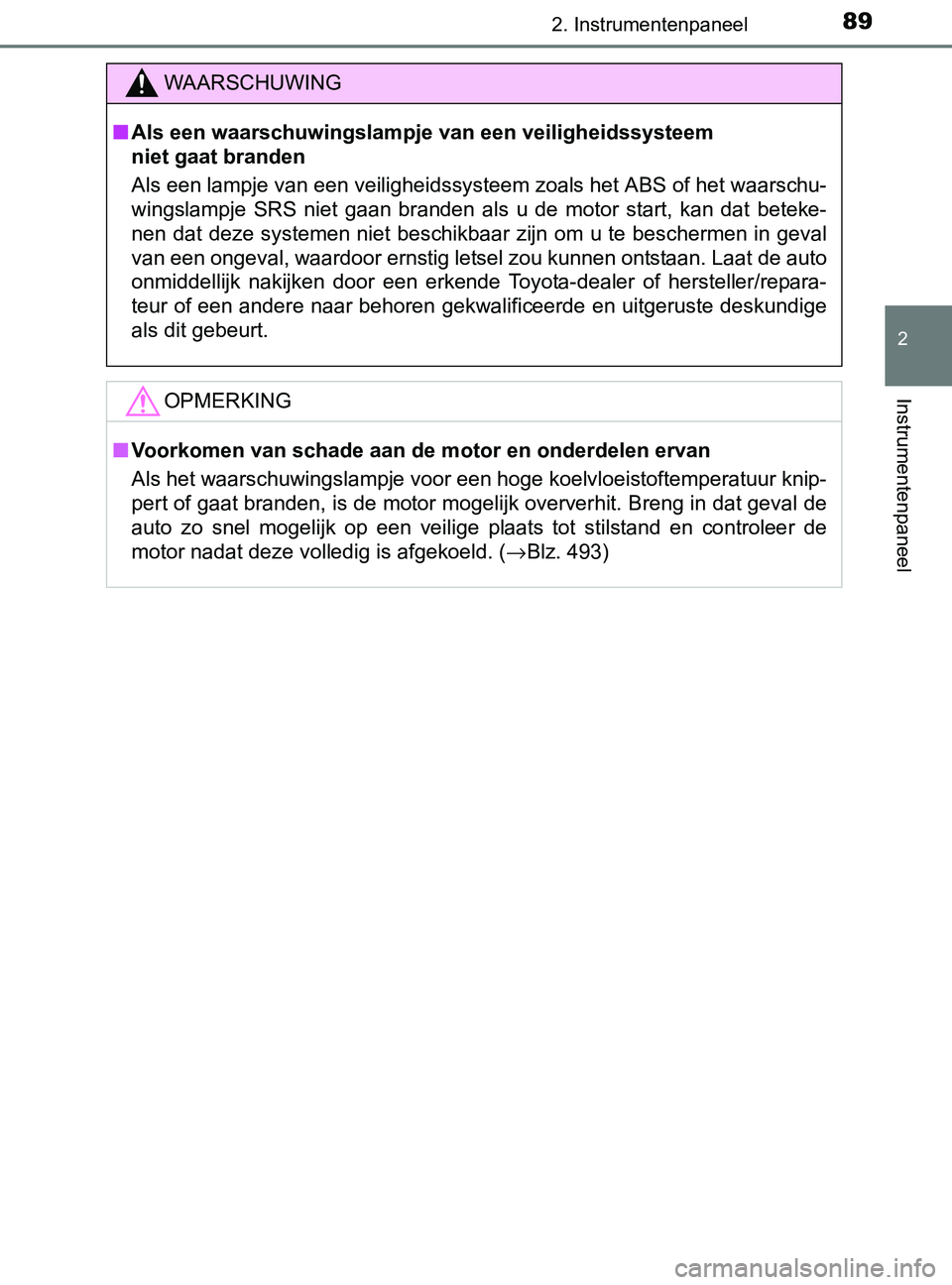

892. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_OM_Europe_OM52J20E
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem
niet gaat branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als dit gebeurt.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
Als het waarschuwingslampje voor een hoge koelvloeistoftemperatuur knip-
pert of gaat branden, is de motor mogelijk oververhit. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. (→Blz. 493)
YARIS_F_OM_Europe_OM52J20E.book Page 89 Thursday, December 1, 2016 10:25 PM

902. Instrumentenpaneel
YARIS_F_OM_Europe_OM52J20E

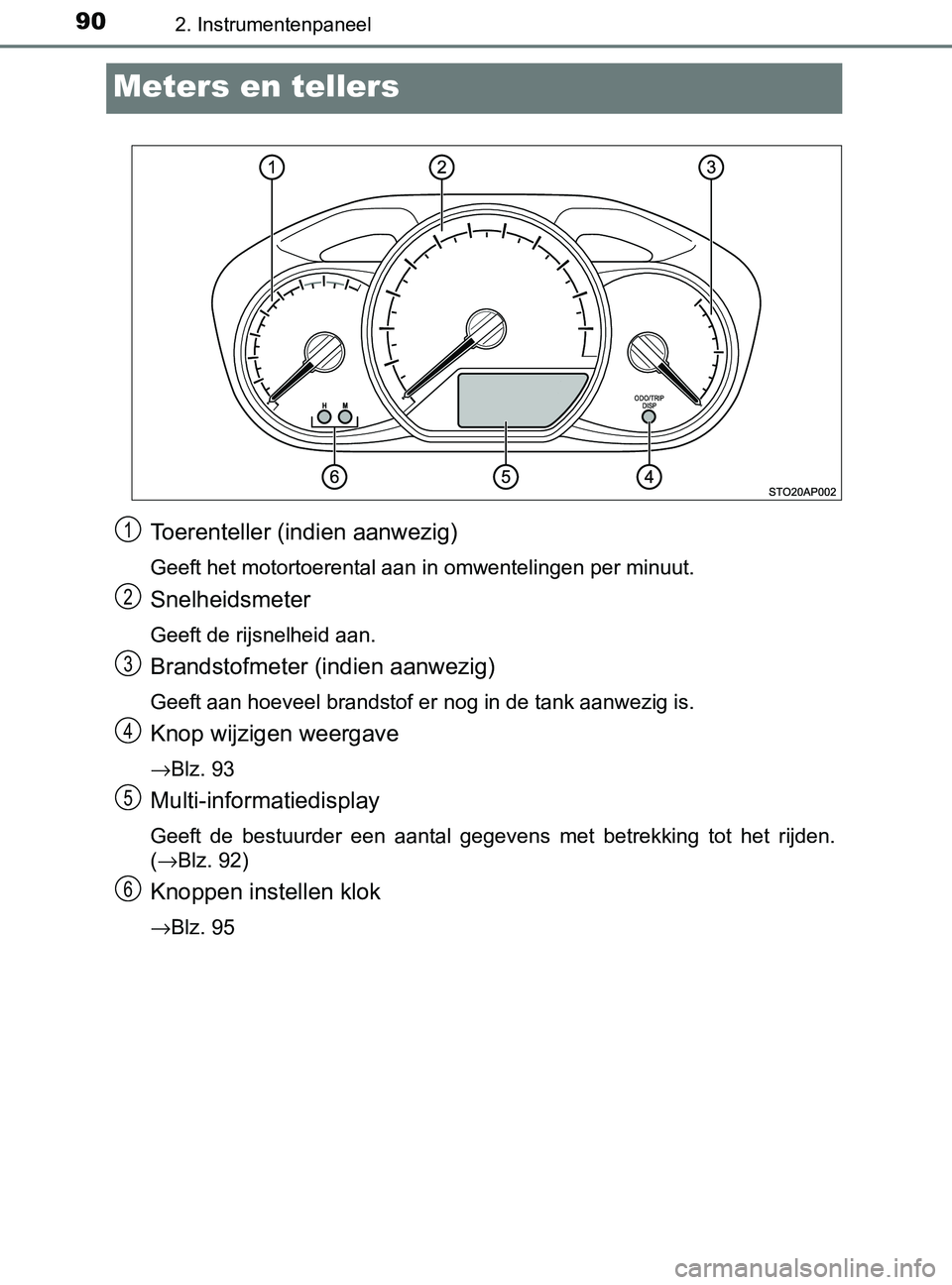

Meters en tellers
Toerenteller (indien aanwezig)
Geeft het motortoerental aan in omwentelingen per minuut.
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter (indien aanwezig)
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Knop wijzigen weergave
→Blz. 93
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(→Blz. 92)
Knoppen instellen klok
→Blz. 95
1
2
3
4
5
6
YARIS_F_OM_Europe_OM52J20E.book Page 90 Thursday, December 1, 2016 10:25 PM
