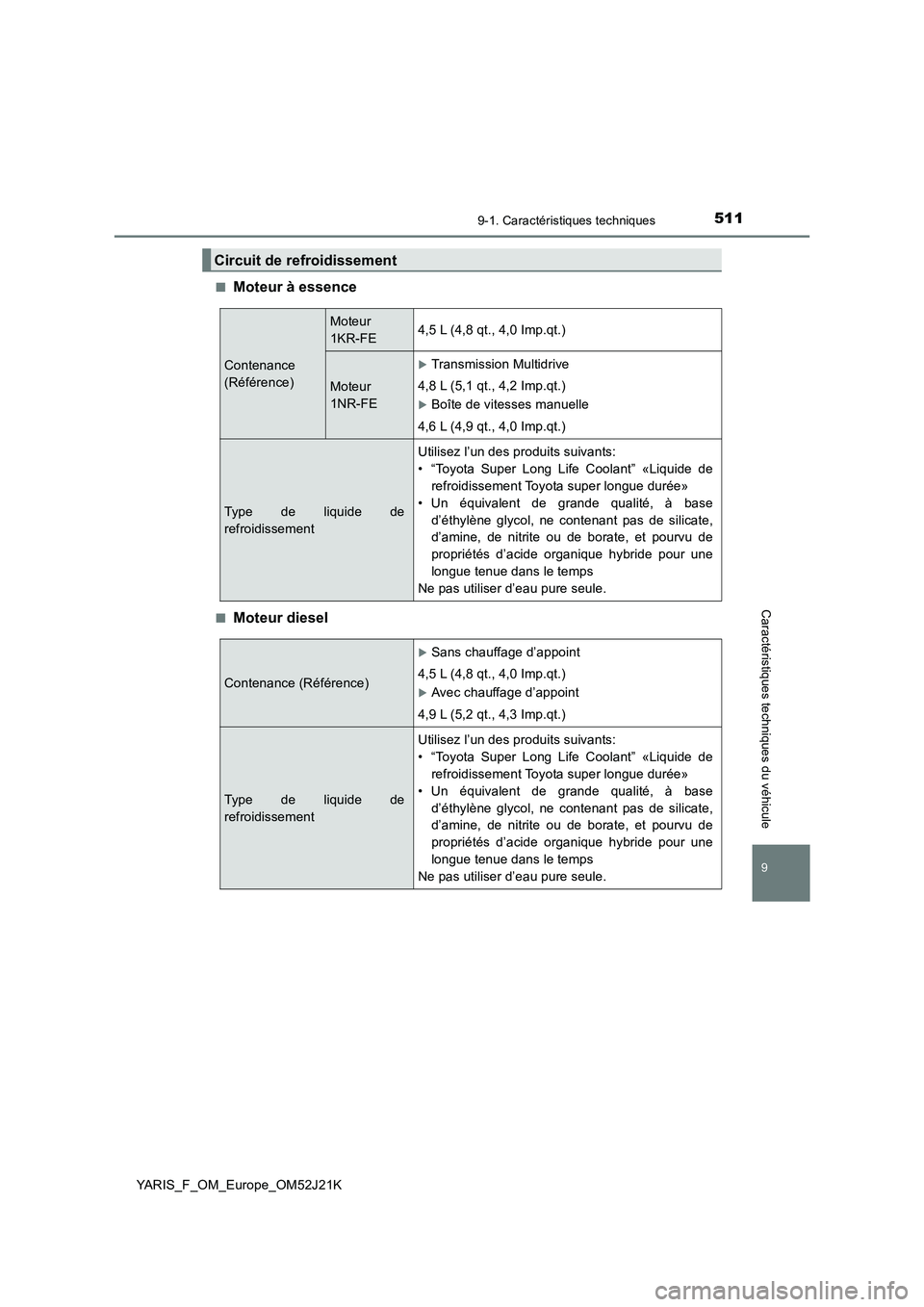

5119-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
YARIS_F_OM_Europe_OM52J21K
■Moteur à essence
■Moteur diesel
Circuit de refroidissement
Contenance
(Référence)
Moteur
1KR-FE4,5 L (4,8 qt., 4,0 Imp.qt.)
Moteur
1NR-FE
Transmission Multidrive
4,8 L (5,1 qt., 4,2 Imp.qt.)
Boîte de vitesses manuelle
4,6 L (4,9 qt., 4,0 Imp.qt.)
Type de liquide de
refroidissement
Utilisez l’un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée»
• Un équivalent de grande qualité, à base
d’éthylène glycol, ne contenant pas de silicate,
d’amine, de nitrite ou de borate, et pourvu de
propriétés d’acide organique hybride pour une
longue tenue dans le temps
Ne pas utiliser d’eau pure seule.
Contenance (Référence)
Sans chauffage d’appoint
4,5 L (4,8 qt., 4,0 Imp.qt.)
Avec chauffage d’appoint
4,9 L (5,2 qt., 4,3 Imp.qt.)
Type de liquide de
refroidissement
Utilisez l’un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée»
• Un équivalent de grande qualité, à base
d’éthylène glycol, ne contenant pas de silicate,
d’amine, de nitrite ou de borate, et pourvu de
propriétés d’acide organique hybride pour une
longue tenue dans le temps
Ne pas utiliser d’eau pure seule.

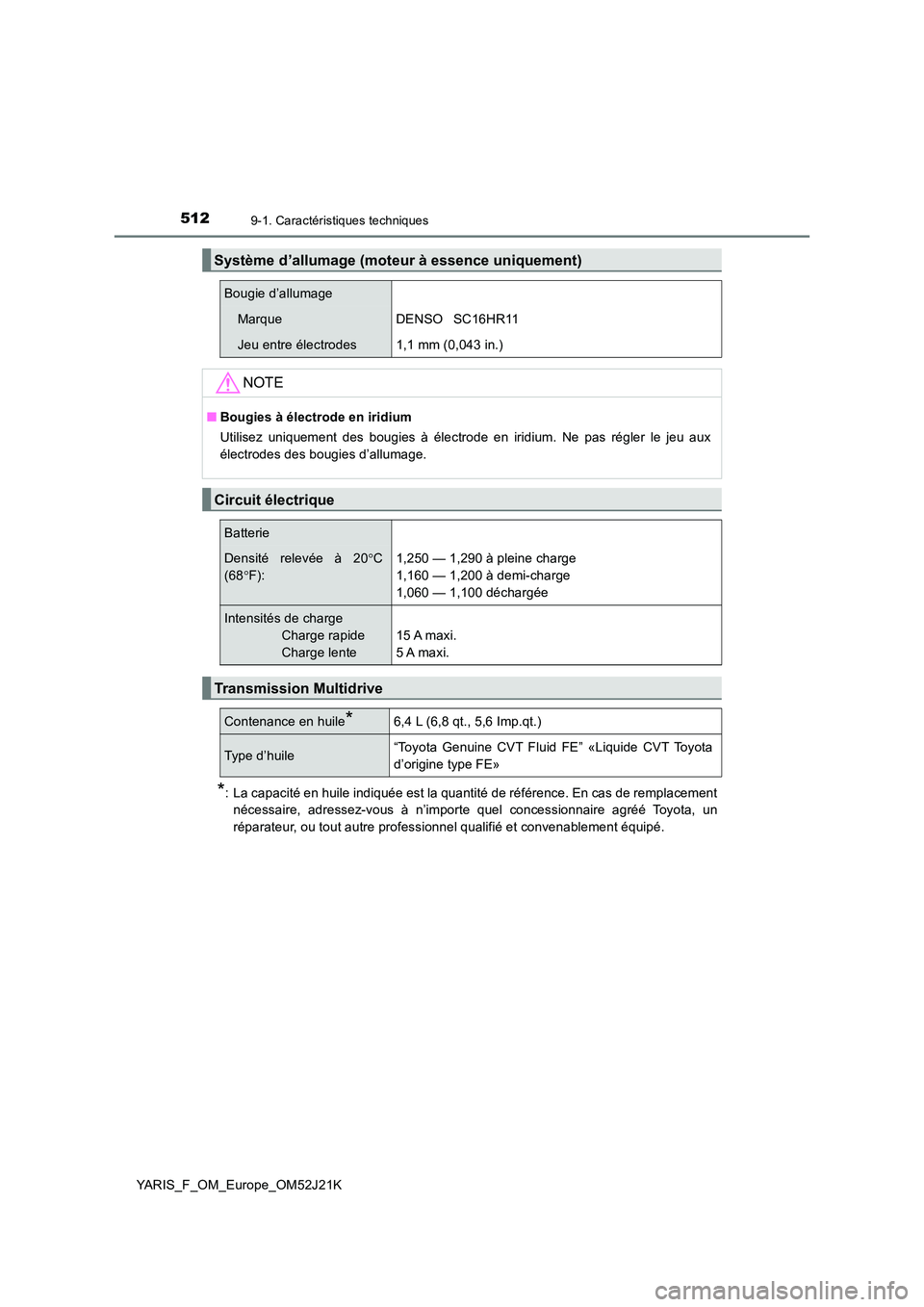

5129-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52J21K
*: La capacité en huile indiquée est la quantité de référence. En cas de remplacement
nécessaire, adressez-vous à n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
Système d’allumage (moteur à essence uniquement)
Bougie d’allumage
MarqueDENSO SC16HR11
Jeu entre électrodes1,1 mm (0,043 in.)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu aux
électrodes des bougies d’allumage.
Circuit électrique
Batterie
Densité relevée à 20 C
(68 F):
1,250 — 1,290 à pleine charge
1,160 — 1,200 à demi-charge
1,060 — 1,100 déchargée
Intensités de charge
Charge rapide
Charge lente
15 A maxi.
5 A maxi.
Transmission Multidrive
Contenance en huile*6,4 L (6,8 qt., 5,6 Imp.qt.)
Type d’huile“Toyota Genuine CVT Fluid FE” «Liquide CVT Toyota
d’origine type FE»

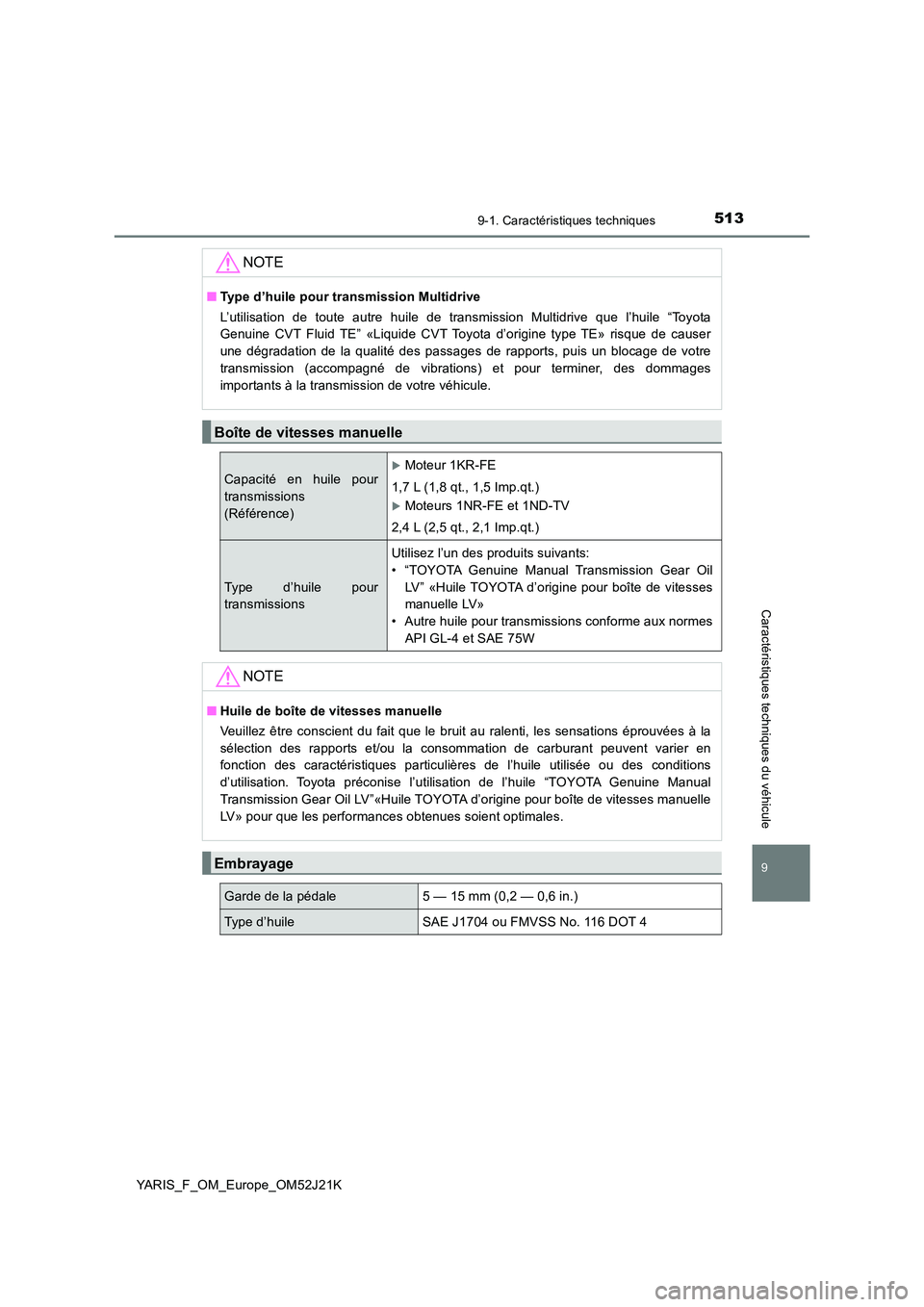

5139-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
YARIS_F_OM_Europe_OM52J21K
NOTE
■Type d’huile pour transmission Multidrive
L’utilisation de toute autre huile de transmission Multidrive que l’huile “Toyota
Genuine CVT Fluid TE” «Liquide CVT Toyota d’origine type TE» risque de causer
une dégradation de la qualité des passages de rapports, puis un blocage de votre
transmission (accompagné de vibrations) et pour terminer, des dommages
importants à la transmission de votre véhicule.
Boîte de vitesses manuelle
Capacité en huile pour
transmissions
(Référence)
Moteur 1KR-FE
1,7 L (1,8 qt., 1,5 Imp.qt.)
Moteurs 1NR-FE et 1ND-TV
2,4 L (2,5 qt., 2,1 Imp.qt.)
Type d’huile pour
transmissions
Utilisez l’un des produits suivants:
• “TOYOTA Genuine Manual Transmission Gear Oil
LV” «Huile TOYOTA d’origine pour boîte de vitesses
manuelle LV»
• Autre huile pour transmissions conforme aux normes
API GL-4 et SAE 75W
NOTE
■ Huile de boîte de vitesses manuelle
Veuillez être conscient du fait que le bruit au ralenti, les sensations éprouvées à la
sélection des rapports et/ou la consommation de carburant peuvent varier en
fonction des caractéristiques particulières de l’huile utilisée ou des conditions
d’utilisation. Toyota préconise l’utilisation de l’huile “TOYOTA Genuine Manual
Transmission Gear Oil LV”«Huile TOYOTA d’origine pour boîte de vitesses manuelle
LV» pour que les performances obtenues soient optimales.
Embrayage
Garde de la pédale5 — 15 mm (0,2 — 0,6 in.)
Type d’huileSAE J1704 ou FMVSS No. 116 DOT 4

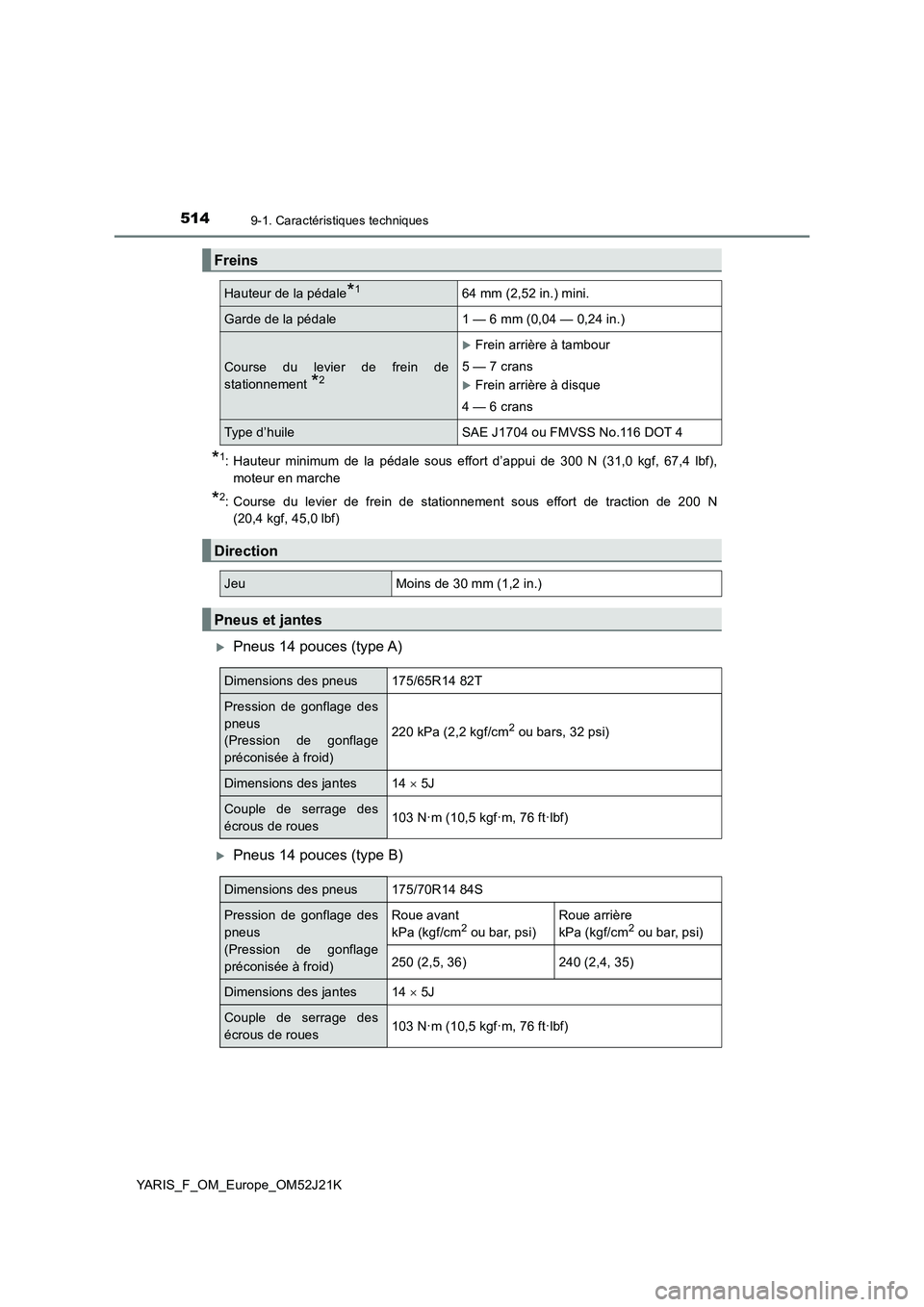

5149-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52J21K
*1: Hauteur minimum de la pédale sous effort d’appui de 300 N (31,0 kgf, 67,4 lbf),
moteur en marche
*2: Course du levier de frein de stationnement sous effort de traction de 200 N
(20,4 kgf, 45,0 lbf)
Pneus 14 pouces (type A)
Pneus 14 pouces (type B)
Freins
Hauteur de la pédale*164 mm (2,52 in.) mini.
Garde de la pédale1 — 6 mm (0,04 — 0,24 in.)
Course du levier de frein de
stationnement *2
Frein arrière à tambour
5 — 7 crans
Frein arrière à disque
4 — 6 crans
Type d’huileSAE J1704 ou FMVSS No.116 DOT 4
Direction
JeuMoins de 30 mm (1,2 in.)
Pneus et jantes
Dimensions des pneus175/65R14 82T
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
220 kPa (2,2 kgf/cm2 ou bars, 32 psi)
Dimensions des jantes14  5J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)
Dimensions des pneus175/70R14 84S
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Roue avant
kPa (kgf/cm2 ou bar, psi)
Roue arrière
kPa (kgf/cm2 ou bar, psi)
250 (2,5, 36)240 (2,4, 35)
Dimensions des jantes14  5J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)

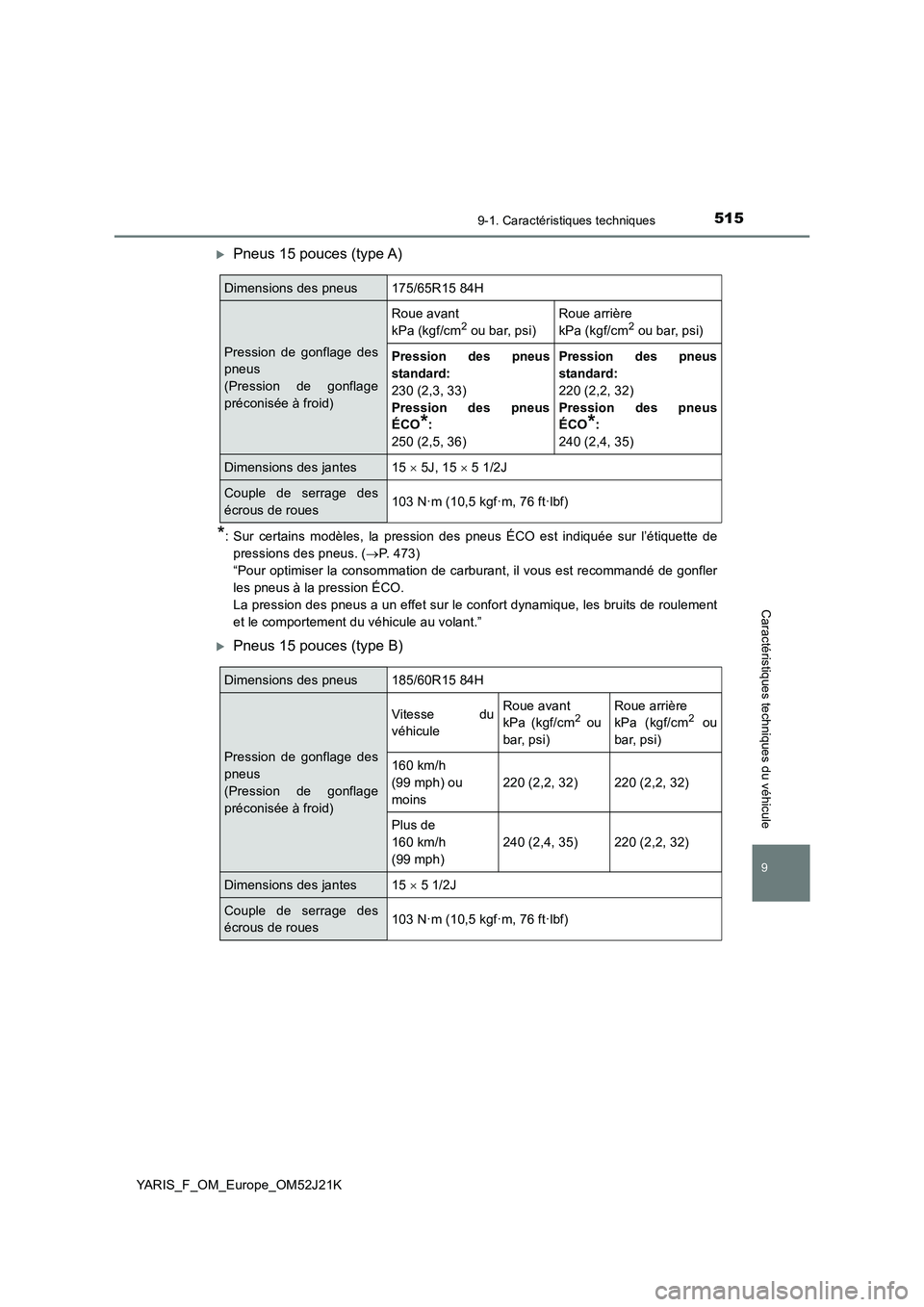

5159-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
YARIS_F_OM_Europe_OM52J21K
Pneus 15 pouces (type A)
*: Sur certains modèles, la pression des pneus ÉCO est indiquée sur l’étiquette de
pressions des pneus. ( P. 473)
“Pour optimiser la consommation de carburant, il vous est recommandé de gonfler
les pneus à la pression ÉCO.
La pression des pneus a un effet sur le confort dynamique, les bruits de roulement
et le comportement du véhicule au volant.”
Pneus 15 pouces (type B)
Dimensions des pneus175/65R15 84H
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Roue avant
kPa (kgf/cm2 ou bar, psi)
Roue arrière
kPa (kgf/cm2 ou bar, psi)
Pression des pneus
standard:
230 (2,3, 33)
Pression des pneus
ÉCO*:
250 (2,5, 36)
Pression des pneus
standard:
220 (2,2, 32)
Pression des pneus
ÉCO*:
240 (2,4, 35)
Dimensions des jantes15  5J, 15  5 1/2J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)
Dimensions des pneus185/60R15 84H
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Vitesse du
véhicule
Roue avant
kPa (kgf/cm2 ou
bar, psi)
Roue arrière
kPa (kgf/cm2 ou
bar, psi)
160 km/h
(99 mph) ou
moins
220 (2,2, 32)220 (2,2, 32)
Plus de
160 km/h
(99 mph)
240 (2,4, 35)220 (2,2, 32)
Dimensions des jantes15  5 1/2J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)

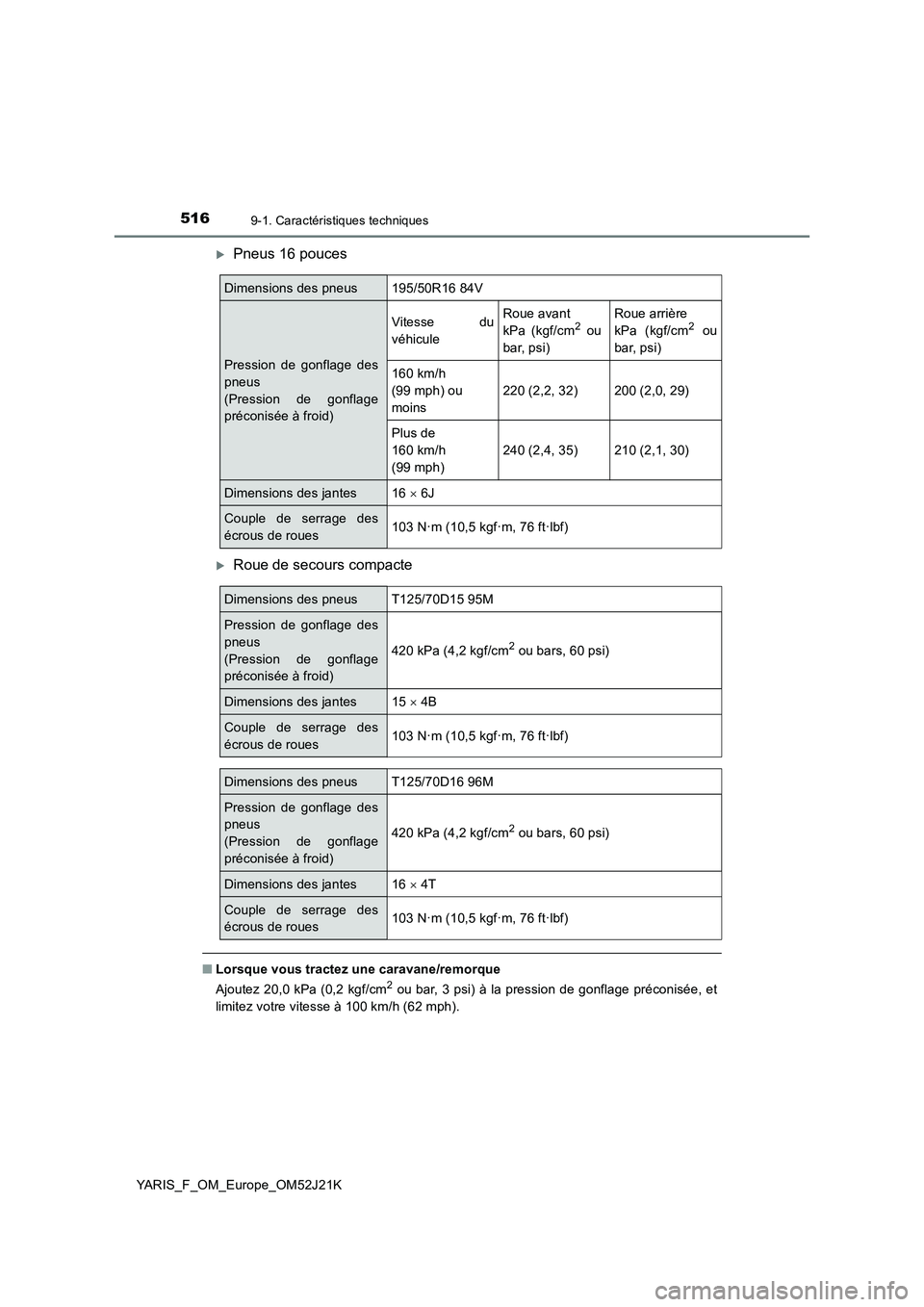

5169-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52J21K
Pneus 16 pouces
Roue de secours compacte
■Lorsque vous tractez une caravane/remorque
Ajoutez 20,0 kPa (0,2 kgf/cm2 ou bar, 3 psi) à la pression de gonflage préconisée, et
limitez votre vitesse à 100 km/h (62 mph).
Dimensions des pneus195/50R16 84V
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Vitesse du
véhicule
Roue avant
kPa (kgf/cm2 ou
bar, psi)
Roue arrière
kPa (kgf/cm2 ou
bar, psi)
160 km/h
(99 mph) ou
moins
220 (2,2, 32)200 (2,0, 29)
Plus de
160 km/h
(99 mph)
240 (2,4, 35)210 (2,1, 30)
Dimensions des jantes16  6J
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)
Dimensions des pneusT125/70D15 95M
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
420 kPa (4,2 kgf/cm2 ou bars, 60 psi)
Dimensions des jantes15  4B
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)
Dimensions des pneusT125/70D16 96M
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
420 kPa (4,2 kgf/cm2 ou bars, 60 psi)
Dimensions des jantes16  4T
Couple de serrage des
écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)

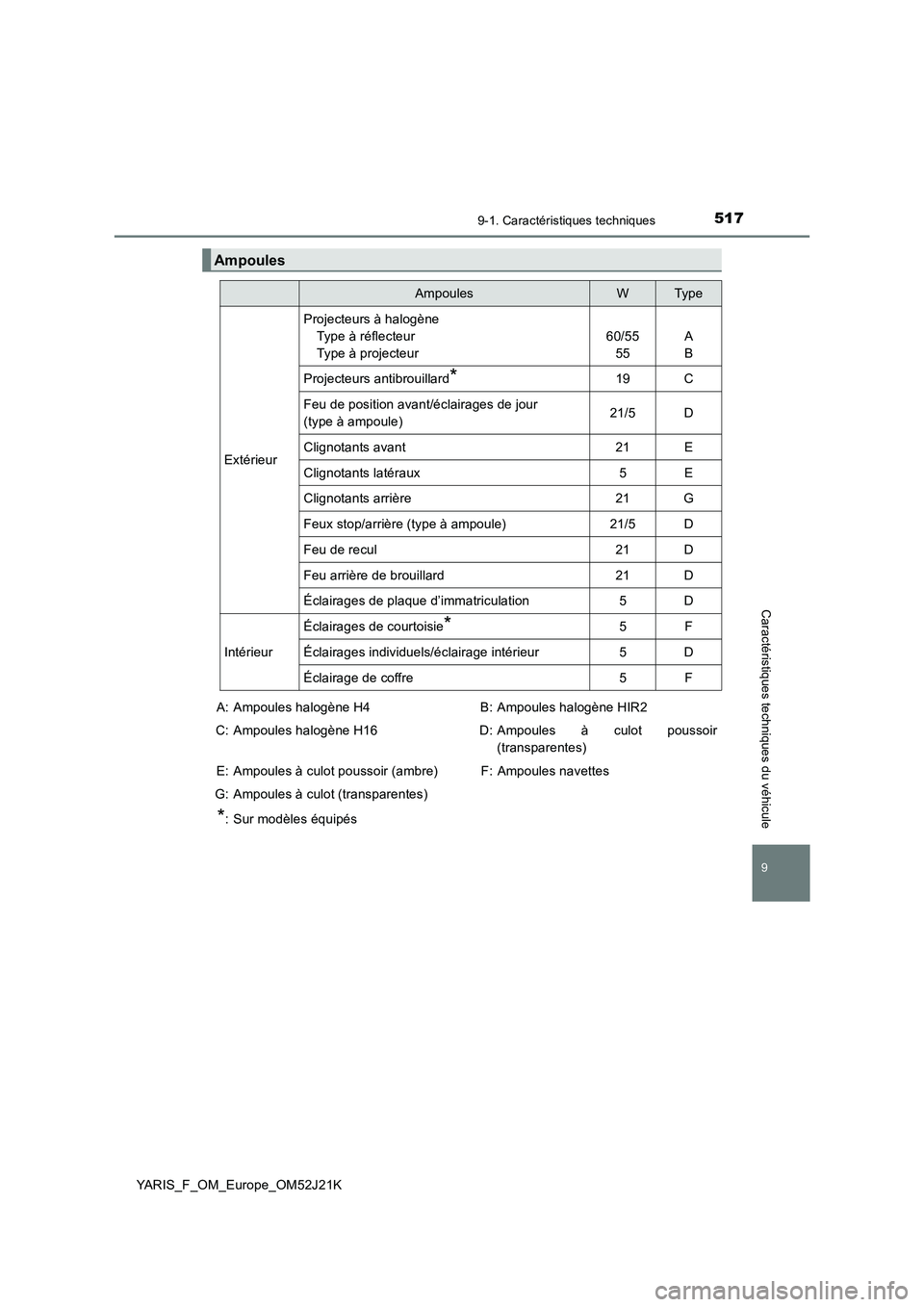

5179-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
YARIS_F_OM_Europe_OM52J21K
Ampoules
AmpoulesWTy p e
Extérieur
Projecteurs à halogène
Type à réflecteur
Type à projecteur
60/55
55
A
B
Projecteurs antibrouillard*19C
Feu de position avant/éclairages de jour
(type à ampoule)21/5D
Clignotants avant21E
Clignotants latéraux5E
Clignotants arrière21G
Feux stop/arrière (type à ampoule)21/5D
Feu de recul21D
Feu arrière de brouillard21D
Éclairages de plaque d’immatriculation5D
Intérieur
Éclairages de courtoisie*5F
Éclairages individuels/éclairage intérieur5D
Éclairage de coffre5F
A: Ampoules halogène H4
C: Ampoules halogène H16
E: Ampoules à culot poussoir (ambre)
G: Ampoules à culot (transparentes)
B: Ampoules halogène HIR2
D: Ampoules à culot poussoir
(transparentes)
F: Ampoules navettes
*: Sur modèles équipés

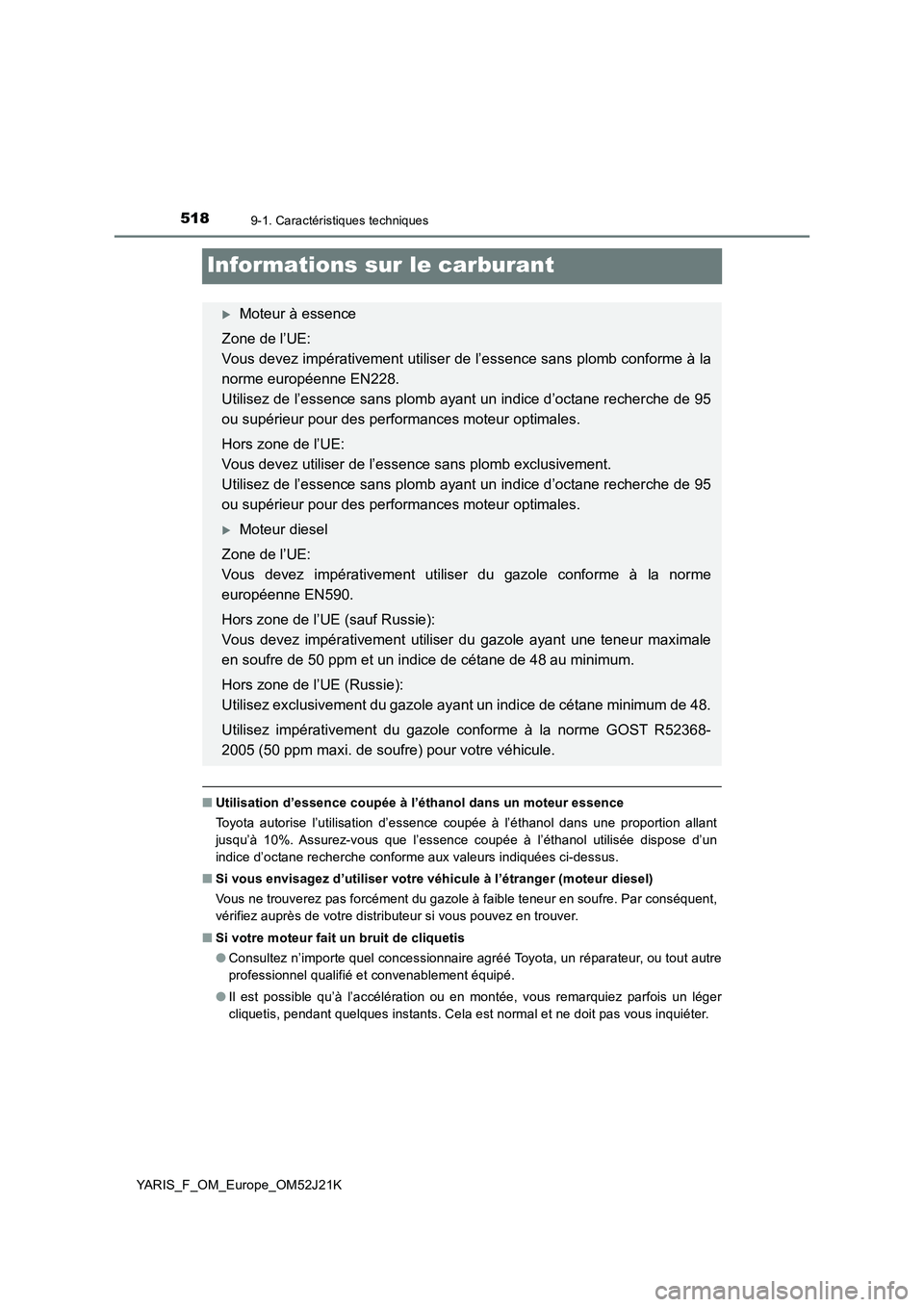

5189-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52J21K
Informations sur le carburant
■Utilisation d’essence coupée à l’éthanol dans un moteur essence
Toyota autorise l’utilisation d’essence coupée à l’éthanol dans une proportion allant
jusqu’à 10%. Assurez-vous que l’essence coupée à l’éthanol utilisée dispose d’un
indice d’octane recherche conforme aux valeurs indiquées ci-dessus.
■ Si vous envisagez d’utiliser votre véhicule à l’étranger (moteur diesel)
Vous ne trouverez pas forcément du gazole à faible teneur en soufre. Par conséquent,
vérifiez auprès de votre distributeur si vous pouvez en trouver.
■ Si votre moteur fait un bruit de cliquetis
● Consultez n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
● Il est possible qu’à l’accélération ou en montée, vous remarquiez parfois un léger
cliquetis, pendant quelques instants. Cela est normal et ne doit pas vous inquiéter.
Moteur à essence
Zone de l’UE:
Vous devez impérativement utiliser de l’essence sans plomb conforme à la
norme européenne EN228.
Utilisez de l’essence sans plomb ayant un indice d’octane recherche de 95
ou supérieur pour des perform ances moteur optimales.
Hors zone de l’UE:
Vous devez utiliser de l’essence sans plomb exclusivement.
Utilisez de l’essence sans plomb ayant un indice d’octane recherche de 95
ou supérieur pour des perform ances moteur optimales.
Moteur diesel
Zone de l’UE:
Vous devez impérativement utiliser du gazole conforme à la norme
européenne EN590.
Hors zone de l’UE (sauf Russie):
Vous devez impérativement utiliser du gazole ayant une teneur maximale
en soufre de 50 ppm et un indice de cétane de 48 au minimum.
Hors zone de l’UE (Russie):
Utilisez exclusivement du gazole ayant un indice de cétane minimum de 48.
Utilisez impérativement du gazole conforme à la norme GOST R52368-
2005 (50 ppm maxi. de soufre) pour votre véhicule.

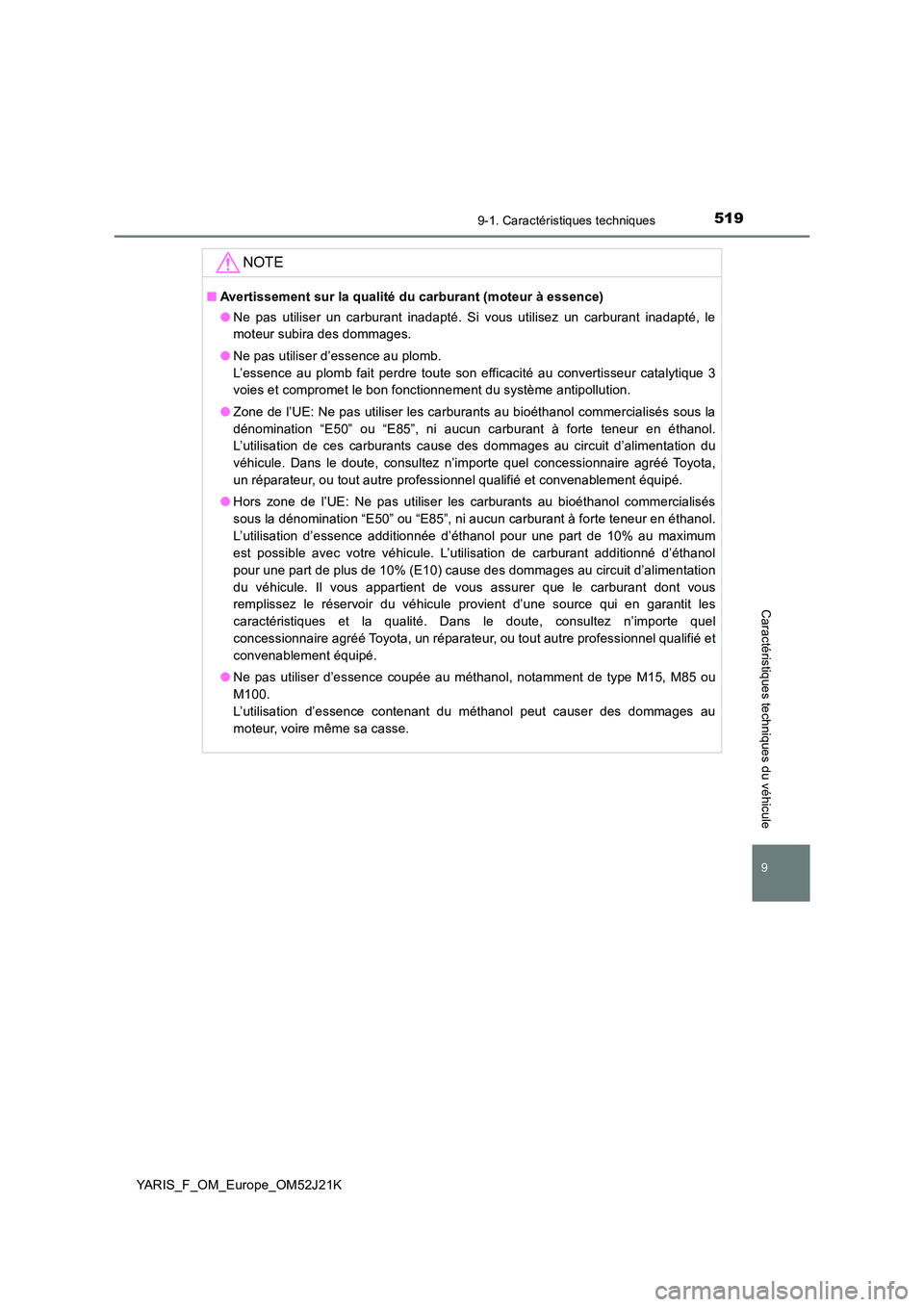

5199-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
YARIS_F_OM_Europe_OM52J21K
NOTE
■Avertissement sur la qualité du carburant (moteur à essence)
● Ne pas utiliser un carburant inadapté. Si vous utilisez un carburant inadapté, le
moteur subira des dommages.
● Ne pas utiliser d’essence au plomb.
L’essence au plomb fait perdre toute son efficacité au convertisseur catalytique 3
voies et compromet le bon fonctionnement du système antipollution.
● Zone de l’UE: Ne pas utiliser les carburants au bioéthanol commercialisés sous la
dénomination “E50” ou “E85”, ni aucun carburant à forte teneur en éthanol.
L’utilisation de ces carburants cause des dommages au circuit d’alimentation du
véhicule. Dans le doute, consultez n’importe quel concessionnaire agréé Toyota,
un réparateur, ou tout autre professionnel qualifié et convenablement équipé.
● Hors zone de l’UE: Ne pas utiliser les carburants au bioéthanol commercialisés
sous la dénomination “E50” ou “E85”, ni aucun carburant à forte teneur en éthanol.
L’utilisation d’essence additionnée d’éthanol pour une part de 10% au maximum
est possible avec votre véhicule. L’utilisation de carburant additionné d’éthanol
pour une part de plus de 10% (E10) cause des dommages au circuit d’alimentation
du véhicule. Il vous appartient de vous assurer que le carburant dont vous
remplissez le réservoir du véhicule provient d’une source qui en garantit les
caractéristiques et la qualité. Dans le doute, consultez n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
● Ne pas utiliser d’essence coupée au méthanol, notamment de type M15, M85 ou
M100.
L’utilisation d’essence contenant du méthanol peut causer des dommages au
moteur, voire même sa casse.

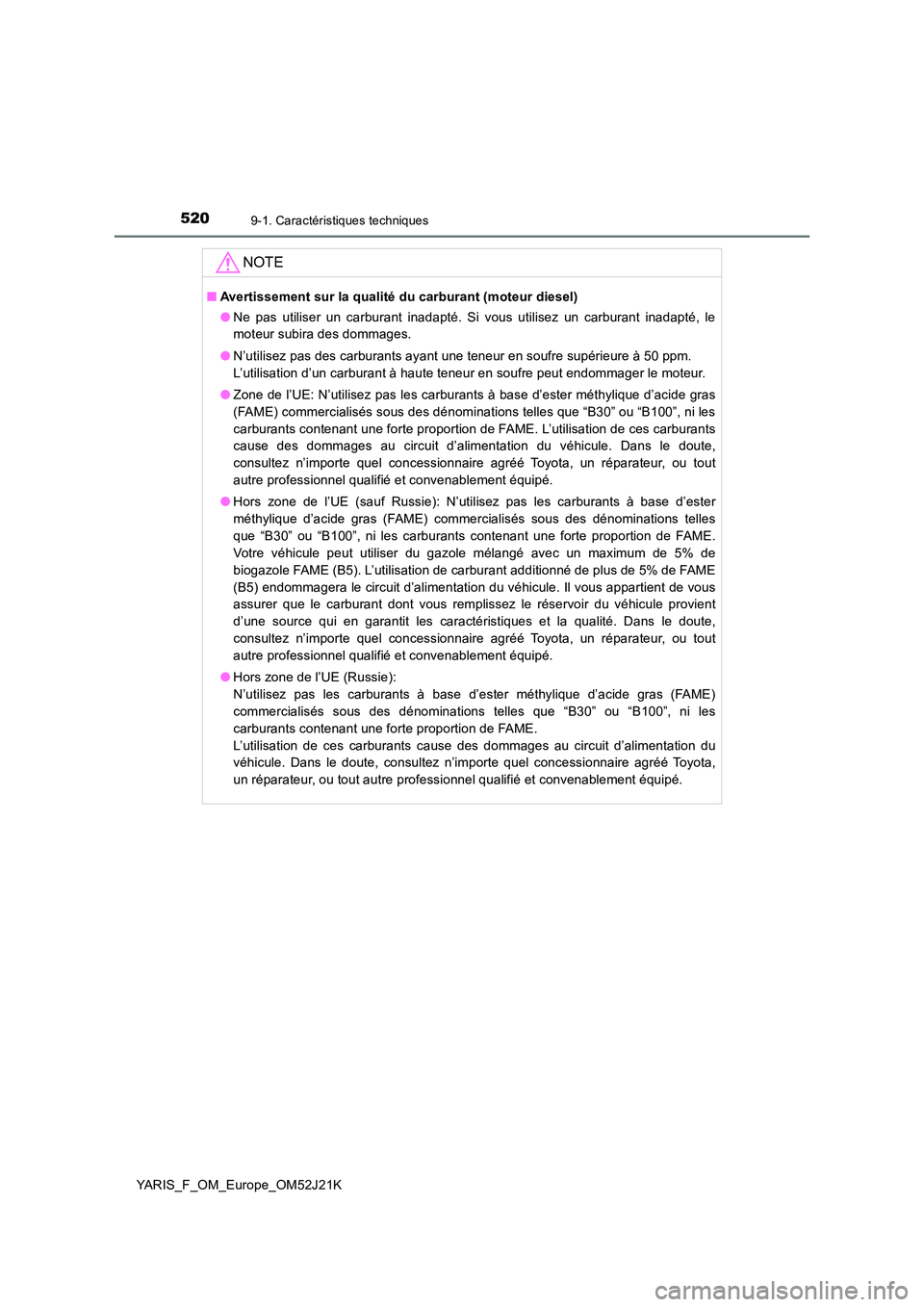

5209-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52J21K
NOTE
■Avertissement sur la qualité du carburant (moteur diesel)
● Ne pas utiliser un carburant inadapté. Si vous utilisez un carburant inadapté, le
moteur subira des dommages.
● N’utilisez pas des carburants ayant une teneur en soufre supérieure à 50 ppm.
L’utilisation d’un carburant à haute teneur en soufre peut endommager le moteur.
● Zone de l’UE: N’utilisez pas les carburants à base d’ester méthylique d’acide gras
(FAME) commercialisés sous des dénominations telles que “B30” ou “B100”, ni les
carburants contenant une forte proportion de FAME. L’utilisation de ces carburants
cause des dommages au circuit d’alimentation du véhicule. Dans le doute,
consultez n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
● Hors zone de l’UE (sauf Russie): N’utilisez pas les carburants à base d’ester
méthylique d’acide gras (FAME) commercialisés sous des dénominations telles
que “B30” ou “B100”, ni les carburants contenant une forte proportion de FAME.
Votre véhicule peut utiliser du gazole mélangé avec un maximum de 5% de
biogazole FAME (B5). L’utilisation de carburant additionné de plus de 5% de FAME
(B5) endommagera le circuit d’alimentation du véhicule. Il vous appartient de vous
assurer que le carburant dont vous remplissez le réservoir du véhicule provient
d’une source qui en garantit les caractéristiques et la qualité. Dans le doute,
consultez n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
● Hors zone de l’UE (Russie):
N’utilisez pas les carburants à base d’ester méthylique d’acide gras (FAME)
commercialisés sous des dénominations telles que “B30” ou “B100”, ni les
carburants contenant une forte proportion de FAME.
L’utilisation de ces carburants cause des dommages au circuit d’alimentation du
véhicule. Dans le doute, consultez n’importe quel concessionnaire agréé Toyota,
un réparateur, ou tout autre professionnel qualifié et convenablement équipé.
