TOYOTA YARIS 2017 Návod na použití (in Czech)

6219-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ■

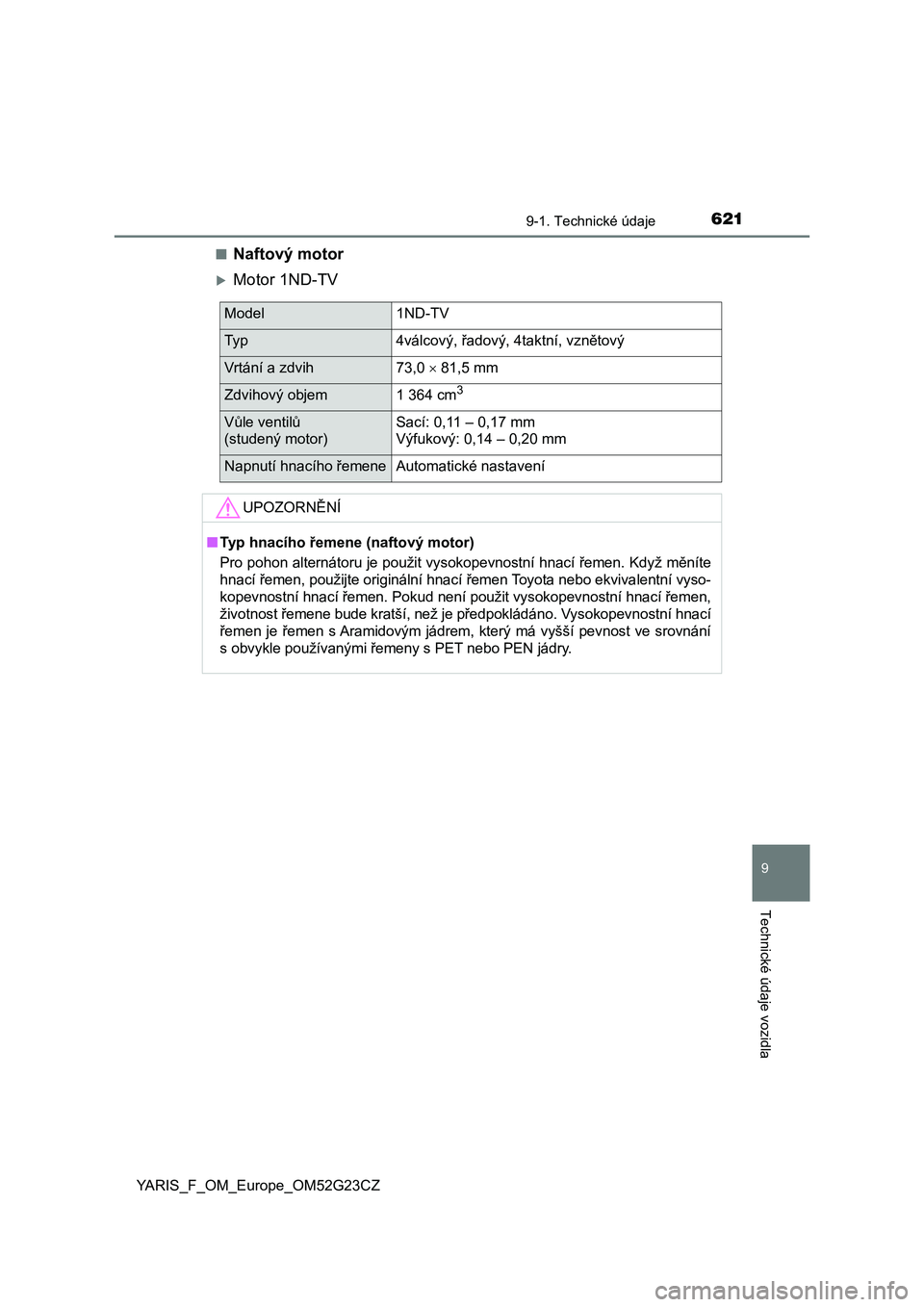

Naftový motor
Motor 1ND-TV
Model1ND-TV
Ty p4válcový, řadový, 4taktní, vznětový
Vrtání a zdvih73,0  81,5 mm
Zdvihový objem1 364 cm3
Vůle ventilů
(studený motor)Sací: 0,11 – 0,17 mm
Výfukový: 0,14 – 0,20 mm
Napnutí hnacího řemeneAutomatické nastavení
UPOZORNĚNÍ
■Typ hnacího řemene (naftový motor)
Pro pohon alternátoru je použit vysokopevnostní hnací řemen. Když měníte
hnací řemen, použijte originální hnací řemen Toyota nebo ekvivalentní vyso-
kopevnostní hnací řemen. Pokud není použit vysokopevnostní hnací řemen,
životnost řemene bude kratší, než je předpokládáno. Vysokopevnostní hnací
řemen je řemen s Aramidovým jádrem, který má vyšší pevnost ve srovnání
s obvykle používanými řemeny s PET nebo PEN jádry.

6229-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ■
Benzínový motor
■Naftový motor
Palivo
Typ paliva
<002e0047005c00e5000300580059004c004700740057004800030057005c0057005200030057005c0053005c000300530044004f004c00590052005900ea0046004b000300e3005700740057004e012400030058000300fe00480055005300440046007400
03[
stanice, použijte pouze palivo s jedním z následu-
jících štítků.

Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)42 litrů
Typ paliva
<002e0047005c00e5000300580059004c004700740057004800030057005c0057005200030057005c0053005c000300530044004f004c00590052005900ea0046004b000300e3005700740057004e012400030058000300fe00480055005300440046007400
03[
stanice, použijte pouze palivo s jedním z následu-
jících štítků.

Oblast EU:
Musíte používat pouze motorovou naftu odpoví-
dající Evropské normě EN590 nebo EN16734.
Mimo oblast EU:
Musíte používat pouze motorovou naftu, která
obsahuje 10 mg/kg nebo méně síry.
Pouze Rusko:
Musíte používat pouze motorovou naftu odpoví-
dající GOST R52368-2005 (síra max. 10 mg/kg).
Cetanové číslo48 nebo vyšší
Objem palivové nádrže
(Jmenovitý)41 litrů

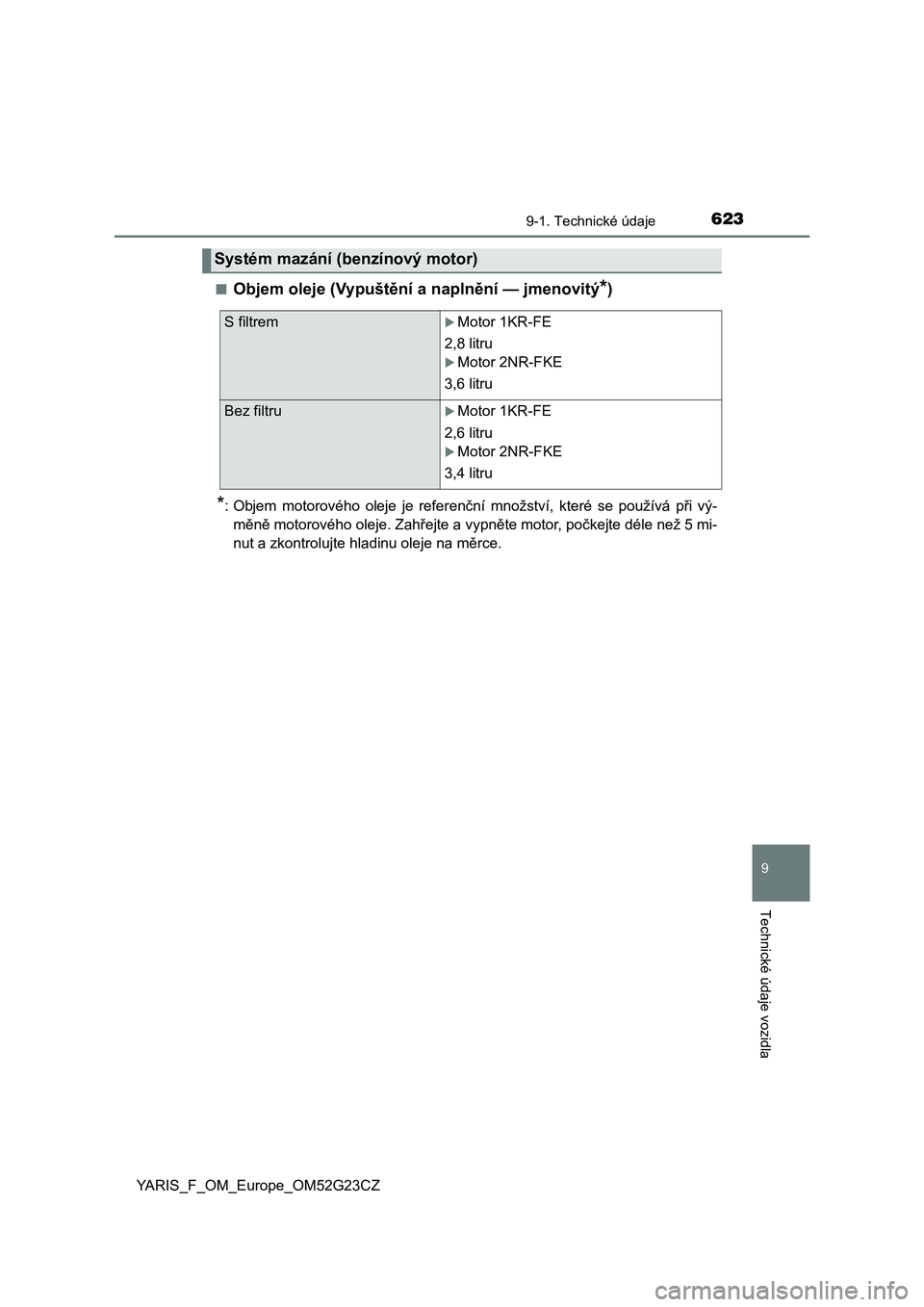

6239-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ■
Objem oleje (Vypuštění a naplnění — jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
Systém mazání (benzínový motor)
S filtremMotor 1KR-FE
2,8 litru
Motor 2NR-FKE
3,6 litru
Bez filtruMotor 1KR-FE
2,6 litru
Motor 2NR-FKE
3,4 litru

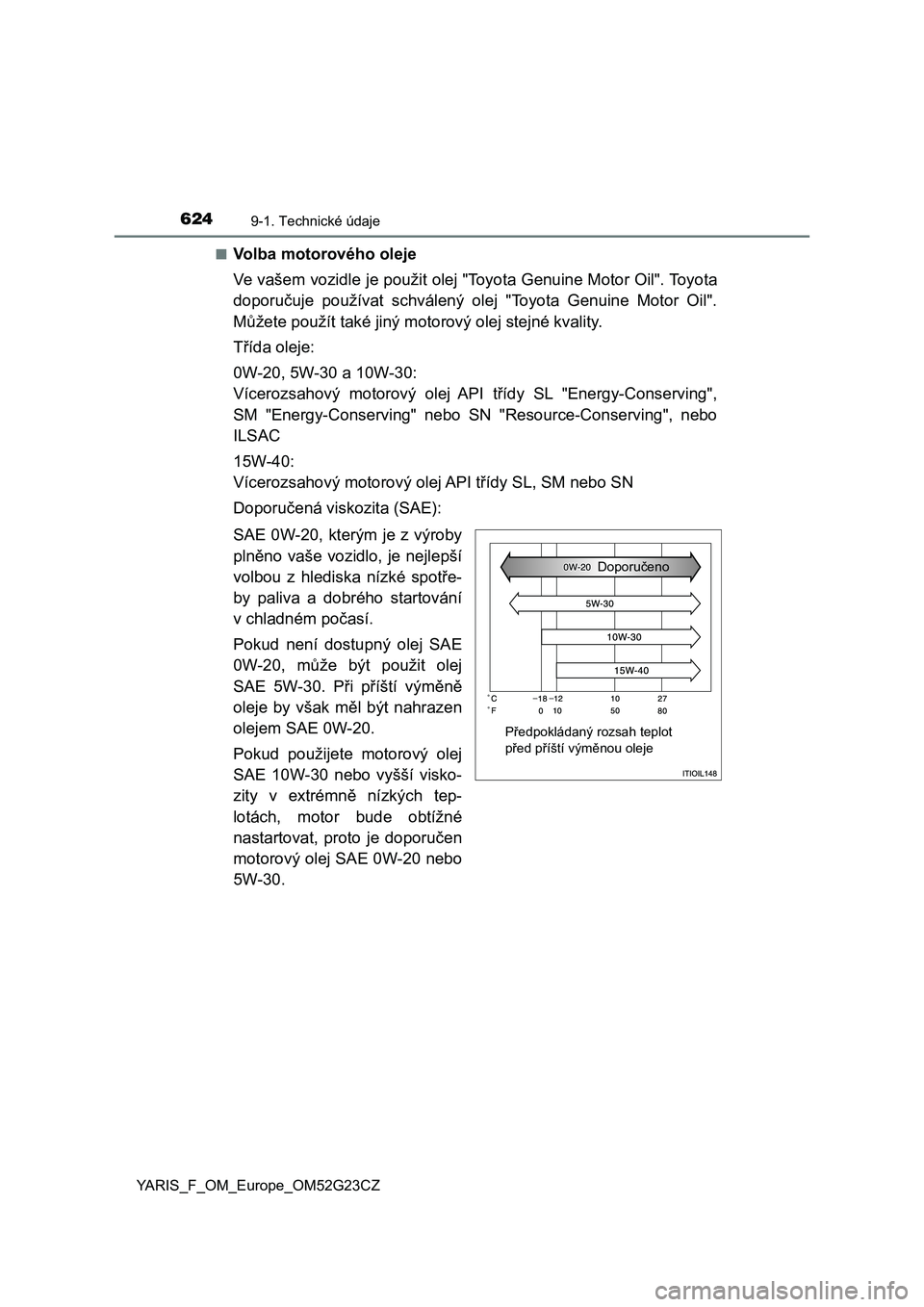

6249-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ■
Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-20 nebo
5W-30.
Předpokládaný rozsah teplot
před příští výměnou olejeDoporučeno

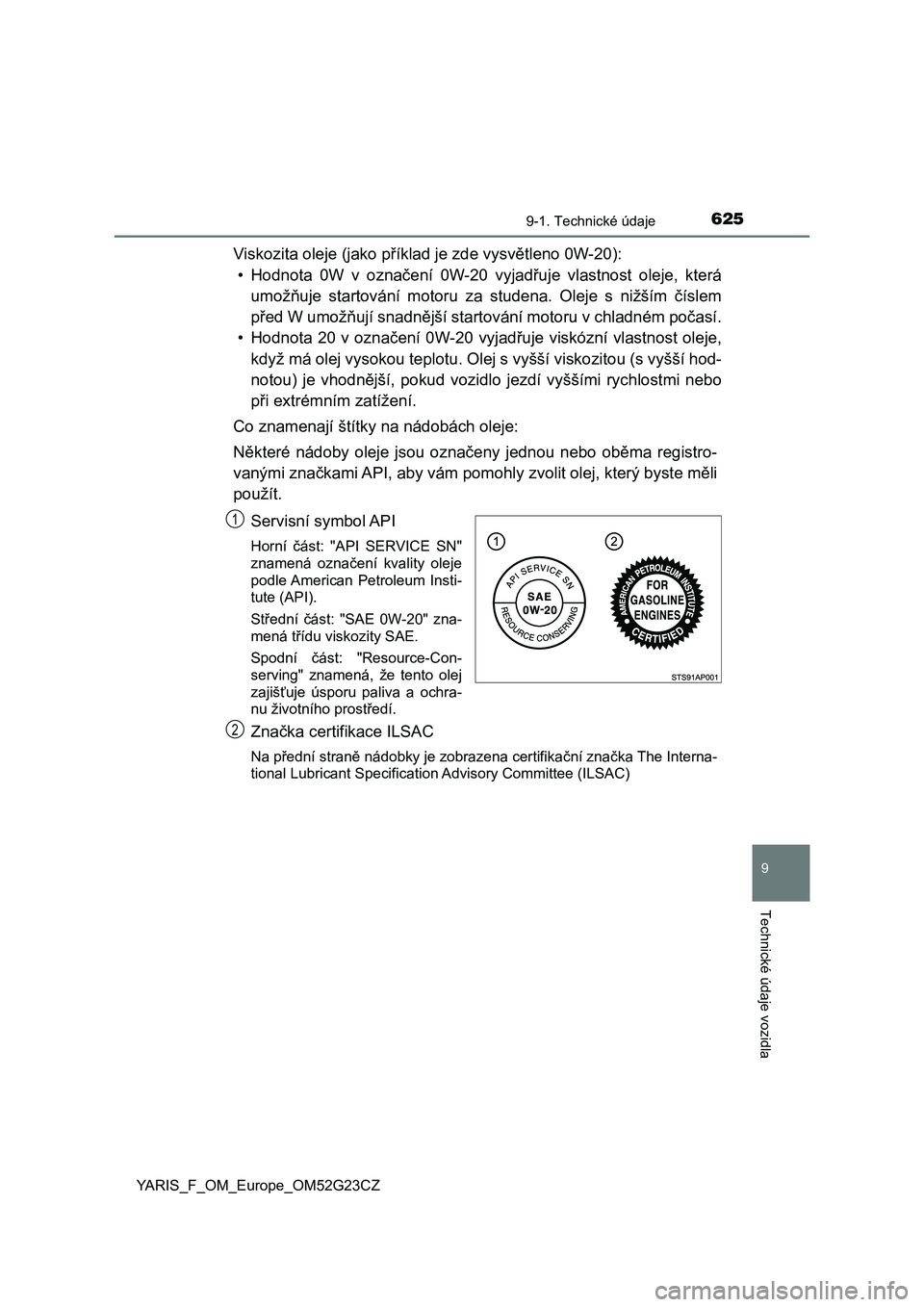

6259-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

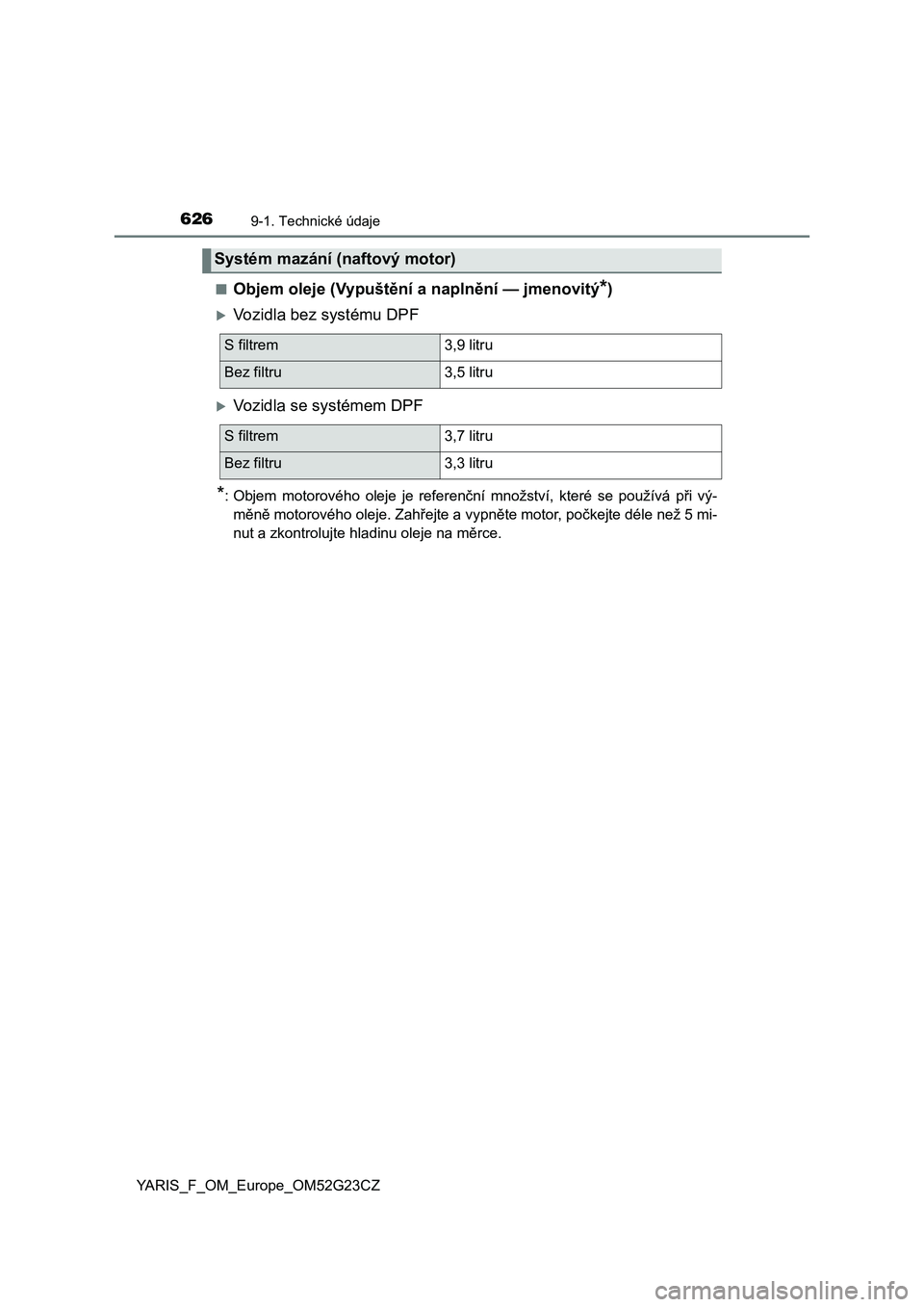

6269-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ■
Objem oleje (Vypuštění a naplnění — jmenovitý*)
Vozidla bez systému DPF
Vozidla se systémem DPF
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
Systém mazání (naftový motor)
S filtrem 3,9 litru
Bez filtru 3,5 litru
S filtrem 3,7 litru
Bez filtru 3,3 litru

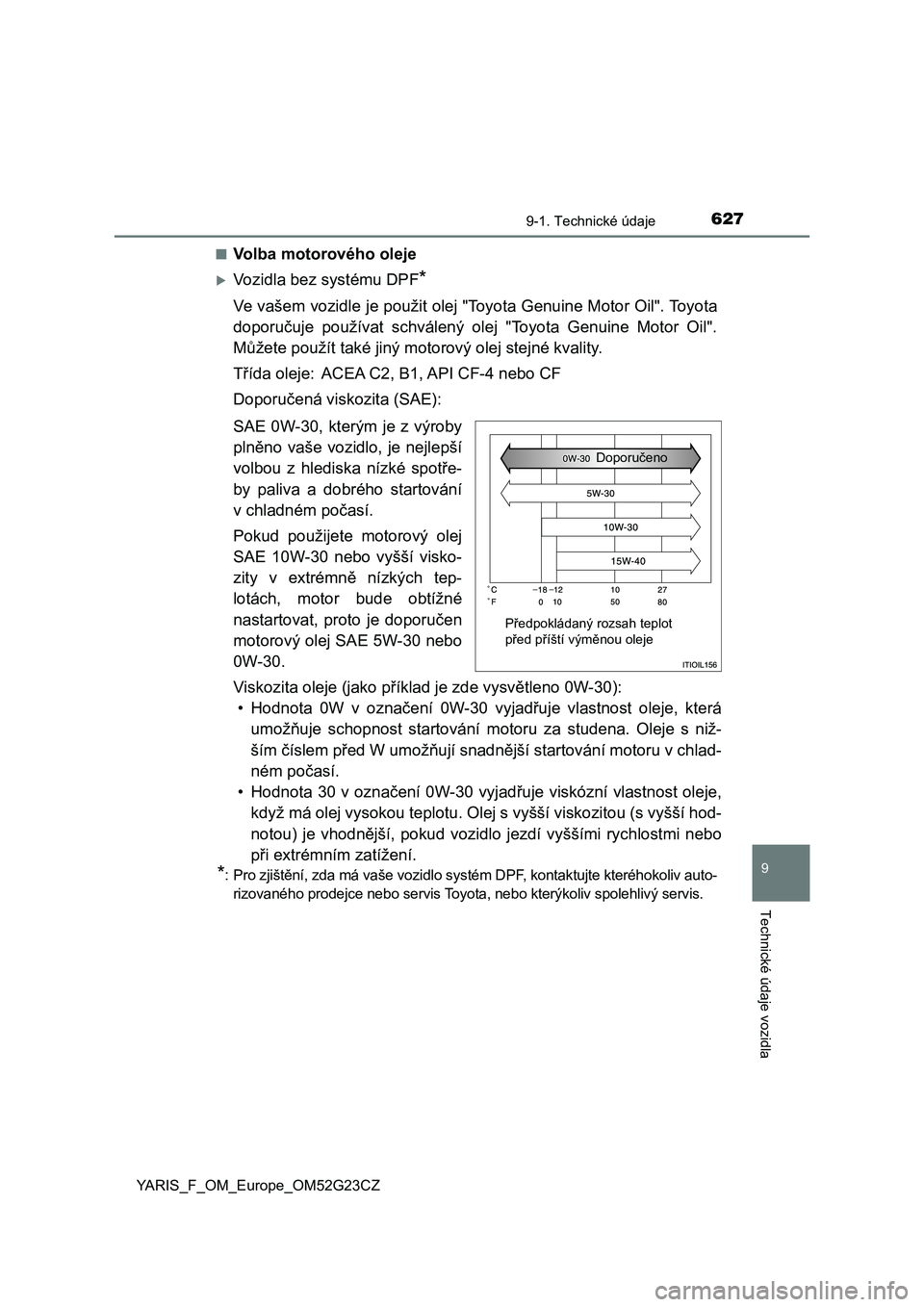

6279-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ■
Volba motorového oleje
Vozidla bez systému DPF*
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2, B1, API CF-4 nebo CF
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 5W-30 nebo
0W-30.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje schopnost startování motoru za studena. Oleje s niž-
ším číslem před W umožňují snadnější startování motoru v chlad-
ném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
*: Pro zjištění, zda má vaše vozidlo systém DPF, kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Předpokládaný rozsah teplot
před příští výměnou olejeDoporučeno

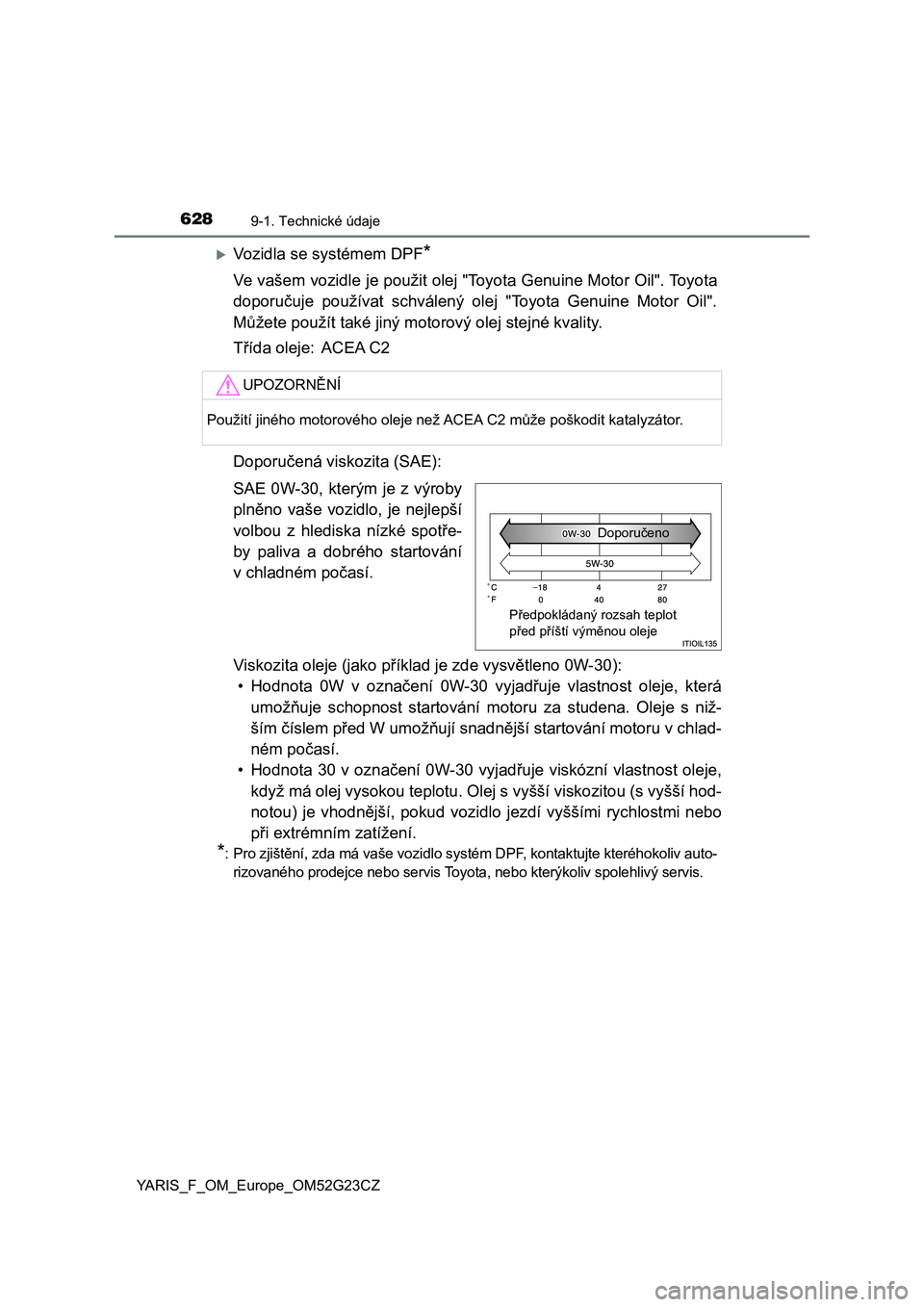

6289-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ
Vozidla se systémem DPF*
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje schopnost startování motoru za studena. Oleje s niž-
ším číslem před W umožňují snadnější startování motoru v chlad-
ném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
*: Pro zjištění, zda má vaše vozidlo systém DPF, kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katalyzátor.
Předpokládaný rozsah teplot
před příští výměnou olejeDoporučeno

6299-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ■
Benzínový motor
■Naftový motor
Systém chlazení
Objem
(Jmenovitý)
Motor
1KR-FE4,5 litru
Motor
2NR-FKE
Multidrive
5,7 litru
Manuální převodovka
5,5 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.
Objem
(Jmenovitý)
Bez přídavného topení
4,5 litru
S přídavným topením
4,9 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.

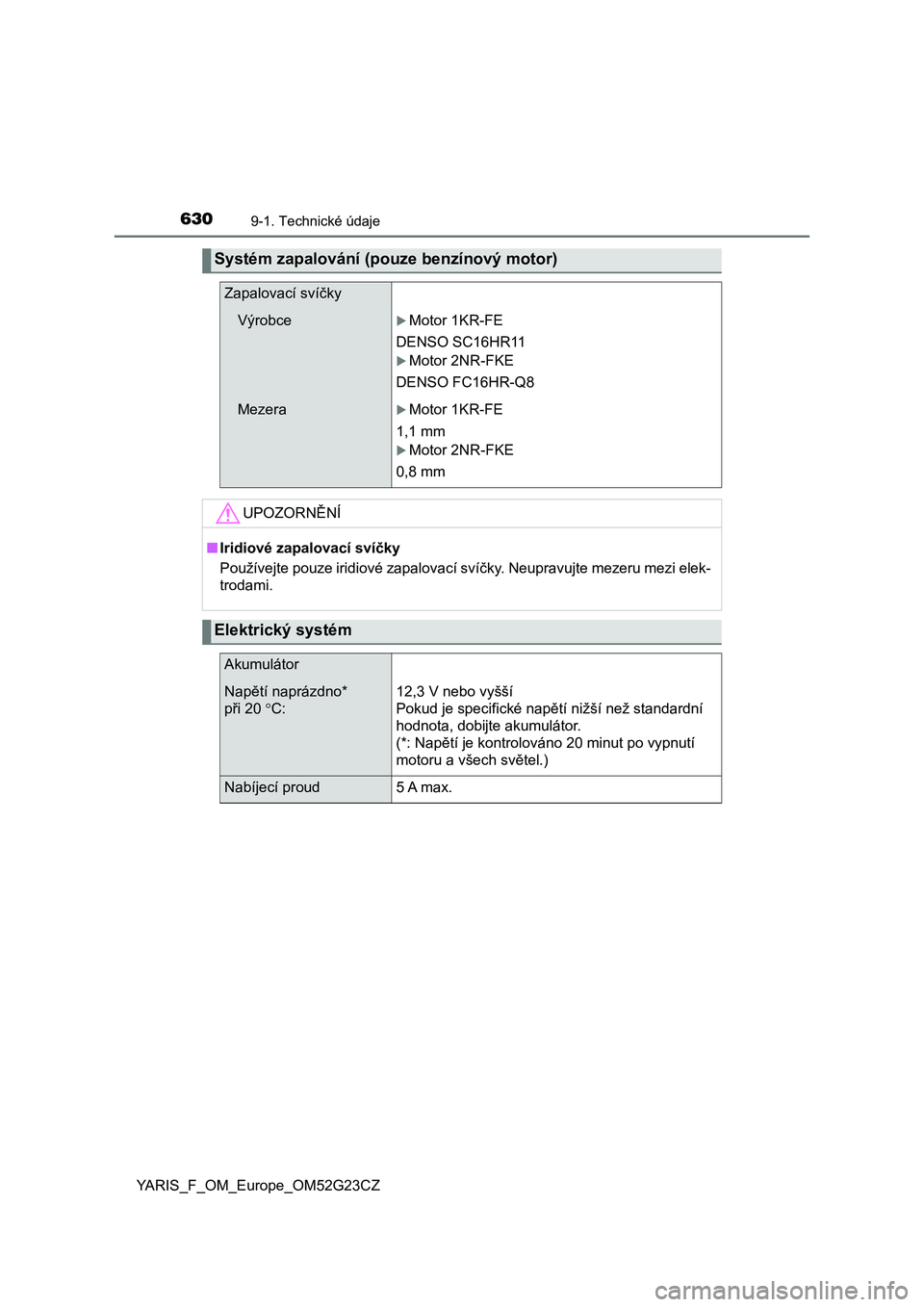

6309-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ
Systém zapalování (pouze benzínový motor)
Zapalovací svíčky
VýrobceMotor 1KR-FE
DENSO SC16HR11
Motor 2NR-FKE
DENSO FC16HR-Q8
MezeraMotor 1KR-FE
1,1 mm
Motor 2NR-FKE
0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
Elektrický systém
Akumulátor
Napětí naprázdno*
při 20 C:12,3 V nebo vyšší
Pokud je specifické napětí nižší než standardní
hodnota, dobijte akumulátor.
(*: Napětí je kontrolováno 20 minut po vypnutí
motoru a všech světel.)
Nabíjecí proud 5 A max.
