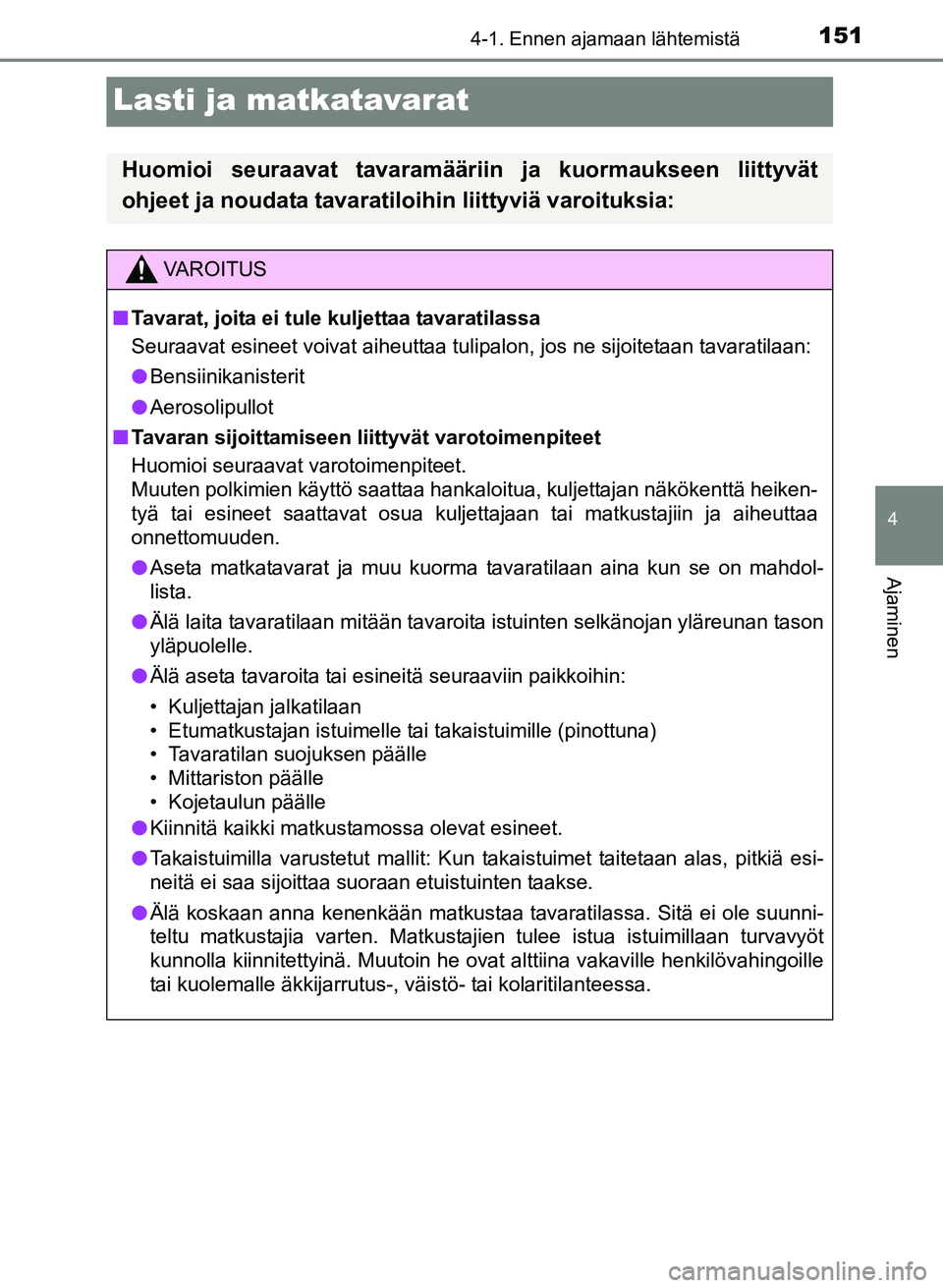

TOYOTA YARIS 2017 Omistajan Käsikirja (in Finnish)

151
4
4-1. Ennen ajamaan lähtemistä
Ajaminen
OM52J20FI
Lasti ja matkatavarat
Huomioi seuraavat tavaramääriin ja kuormaukseen liittyvät
ohjeet ja noudata tavaratiloihin liittyviä varoituksia:
VAROITUS
nTavarat, joita ei tule kuljettaa tavaratilassa
Seuraavat esineet voivat aiheuttaa tulipalon, jos ne sijoitetaan tavaratilaan:
l Bensiinikanisterit
l Aerosolipullot
n Tavaran sijoittamiseen liittyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Muuten polkimien käyttö saattaa hankaloitua, kuljettajan näkökenttä heiken-
tyä tai esineet saattavat osua kuljettajaan tai matkustajiin ja aiheuttaa
onnettomuuden.
l Aseta matkatavarat ja muu kuorma tavaratilaan aina kun se on mahdol-
lista.
l Älä laita tavaratilaan mitään tavaroita istuinten selkänojan yläreunan tason
yläpuolelle.
l Älä aseta tavaroita tai esineitä seuraaviin paikkoihin:
• Kuljettajan jalkatilaan
• Etumatkustajan istuimelle tai takaistuimille (pinottuna)
• Tavaratilan suojuksen päälle
• Mittariston päälle
• Kojetaulun päälle
l Kiinnitä kaikki matkustamossa olevat esineet.
l Takaistuimilla varustetut mallit: Kun takaistuimet taitetaan alas, pitkiä esi-
neitä ei saa sijoittaa suoraan etuistuinten taakse.
l Älä koskaan anna kenenkään matkustaa tavaratilassa. Sitä ei ole suunni-
teltu matkustajia varten. Matkustajien tulee istua istuimillaan turvavyöt
kunnolla kiinnitettyinä. Muutoin he ovat alttiina vakaville henkilövahingoille
tai kuolemalle äkkijarrutus-, väistö- tai kolaritilanteessa.
OM52J20FI_Yaris_F.book Page 1 51 Friday, January 27, 2017 1:15 PM

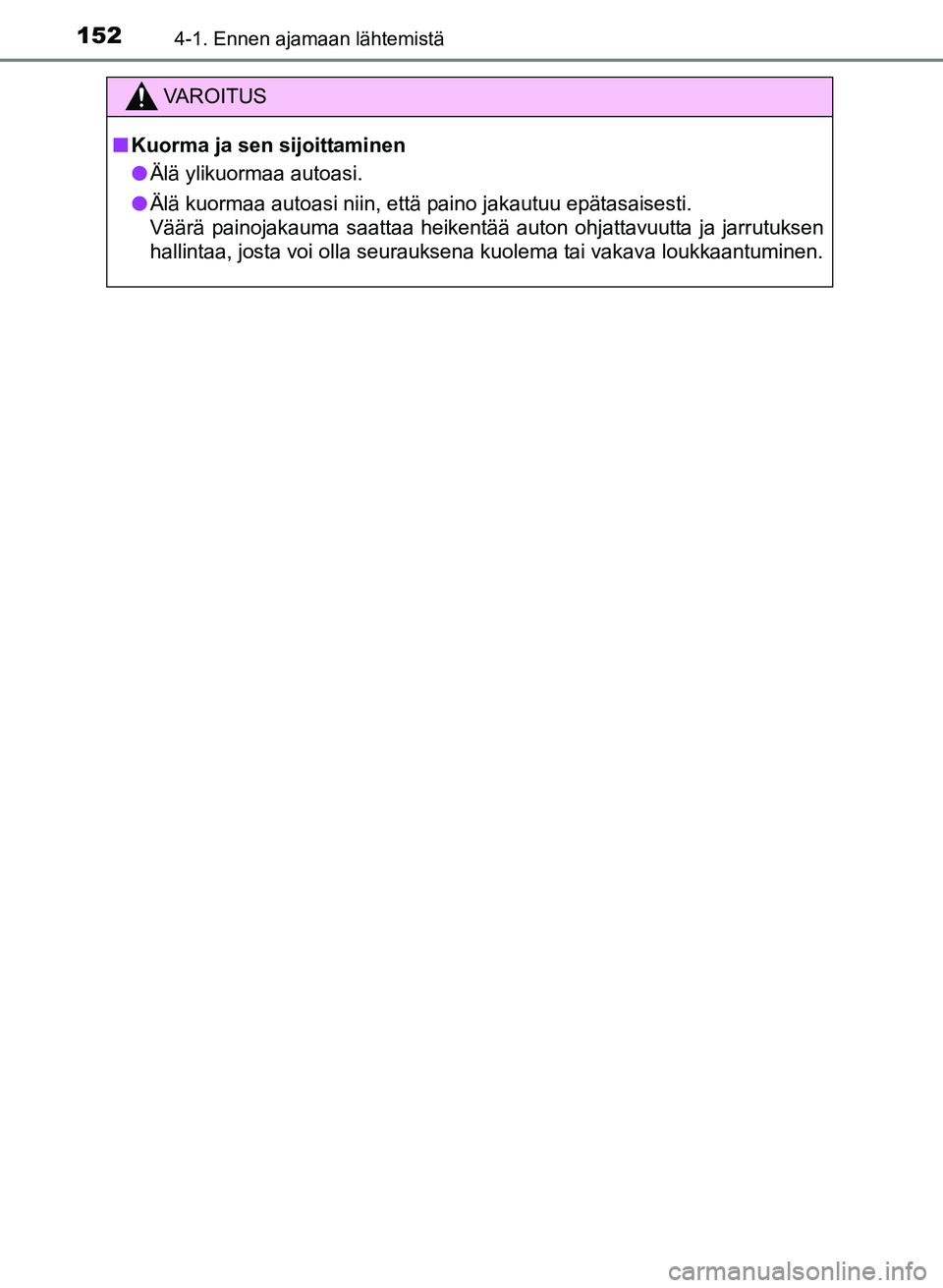

1524-1. Ennen ajamaan lähtemistä
OM52J20FI
VAROITUS
nKuorma ja sen sijoittaminen
l Älä ylikuormaa autoasi.
l Älä kuormaa autoasi niin, että paino jakautuu epätasaisesti.
Väärä painojakauma saattaa heikentää auton ohjattavuutta ja jarrutuksen
hallintaa, josta voi olla seurauksena kuolema tai vakava loukkaantuminen.
OM52J20FI_Yaris_F.book Page 1 52 Friday, January 27, 2017 1:15 PM

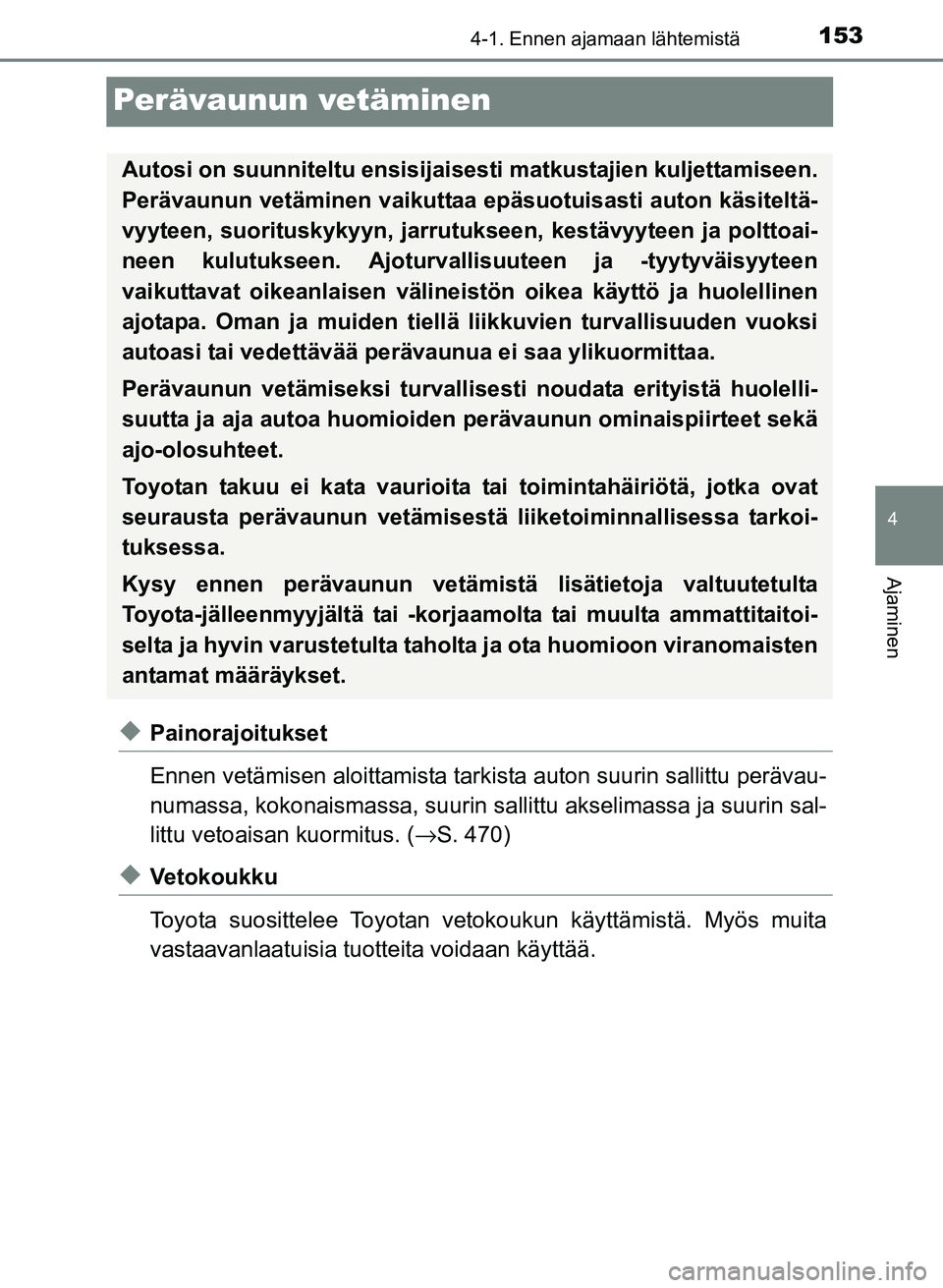

153
4
4-1. Ennen ajamaan lähtemistä
Ajaminen
OM52J20FI
Perävaunun vetäminen
uPainorajoitukset
Ennen vetämisen aloittamista tarkista auton suurin sallittu perävau-
numassa, kokonaismassa, suurin sallittu akseli massa ja suurin sal-
littu vetoaisan kuormitus. ( →S. 470)
uVetokoukku
Toyota suosittelee Toyotan vetok oukun käyttämistä. Myös muita
vastaavanlaatuisia tuotteita voidaan käyttää.
Autosi on suunniteltu ensisijaises ti matkustajien kuljettamiseen.
Perävaunun vetäminen vaikuttaa epäsuotuisasti auton käsiteltä-
vyyteen, suorituskykyyn, jarrutukseen, kestävyyteen ja polttoai-
neen kulutukseen. Ajoturvallisuuteen ja -tyytyväisyyteen
vaikuttavat oikeanlaisen välineis tön oikea käyttö ja huolellinen
ajotapa. Oman ja muiden tiellä liikkuvien turvallisuuden vuoksi
autoasi tai vedettävää perävaunua ei saa ylikuormittaa.
Perävaunun vetämiseksi turvallise sti noudata erityistä huolelli-
suutta ja aja autoa huomioiden perävaunun ominaispiirteet sekä
ajo-olosuhteet.
Toyotan takuu ei kata vaurioita tai toimintahäiriötä, jotka ovat
seurausta perävaunun vetämisestä liiketoiminnallisessa tarkoi-
tuksessa.
Kysy ennen perävaunun vetämist ä lisätietoja valtuutetulta
Toyota-jälleenmyyjältä tai -korjaamolta tai muulta ammattitaitoi-
selta ja hyvin varustetulta tahol ta ja ota huomioon viranomaisten
antamat määräykset.
OM52J20FI_Yaris_F.book Page 1 53 Friday, January 27, 2017 1:15 PM

1544-1. Ennen ajamaan lähtemistä
OM52J20FIn

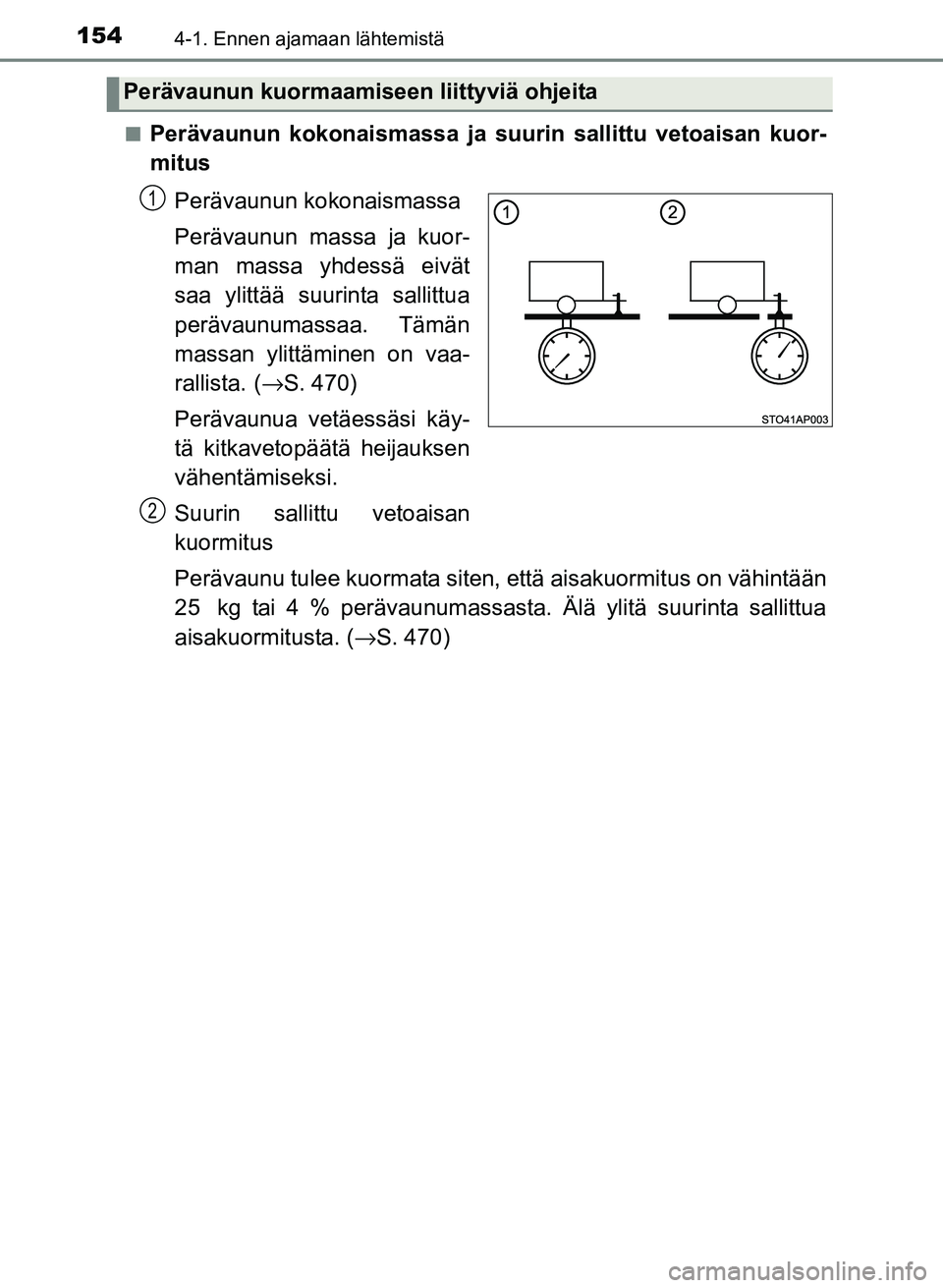

Perävaunun kokonaismassa ja suur
in sallittu vetoaisan kuor-
mitus
Perävaunun kokonaismassa
Perävaunun massa ja kuor-
man massa yhdessä eivät
saa ylittää suurinta sallittua
perävaunumassaa. Tämän
massan ylittäminen on vaa-
rallista.
(→ S. 470)
Perävaunua vetäessäsi käy-
tä kitkavetopäätä heijauksen
vähentämiseksi.
Suurin sallittu vetoaisan
kuormitus
Perävaunu tulee kuormata siten, että aisakuormitus on vähintään
25 kg tai 4 % perävaunumassasta. Älä ylitä suurinta sallittua
aisakuormitusta. ( →S. 470)
Perävaunun kuormaamis een liittyviä ohjeita
1
2
OM52J20FI_Yaris_F.book Page 1 54 Friday, January 27, 2017 1:15 PM

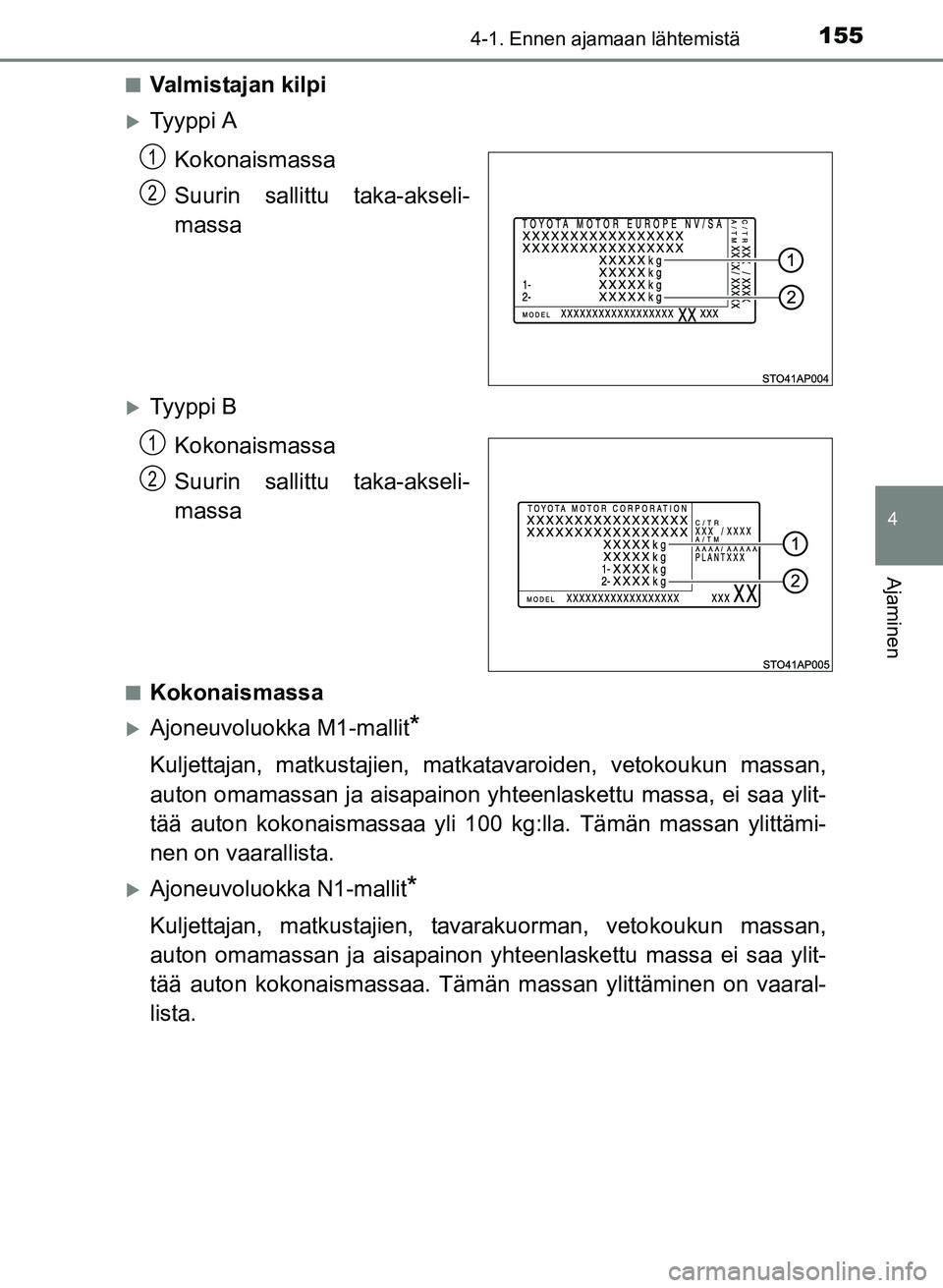

1554-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM52J20FIn
Valmistajan kilpi
Ty y p p i A
Kokonaismassa
Suurin sallittu taka-akseli-
massa
Ty y p p i BKokonaismassa
Suurin sallittu taka-akseli-
massa
nKokonaismassa
Ajoneuvoluokka M1-mallit*
Kuljettajan, matkustajien, matkat avaroiden, vetokoukun massan,
auton omamassan ja aisapainon yhteenlaskettu massa, ei saa ylit-
tää auton kokonaismassaa yli 100 kg:lla. Tämän massan ylittämi-
nen on vaarallista.
Ajoneuvoluokka N1-mallit*
Kuljettajan, matkustajien, tavarakuorman, vetokoukun massan,
auton omamassan ja aisapainon yh teenlaskettu massa ei saa ylit-
tää auton kokonaismassaa. Tämä n massan ylittäminen on vaaral-
lista.
1
2
1
2
OM52J20FI_Yaris_F.book Page 1 55 Friday, January 27, 2017 1:15 PM

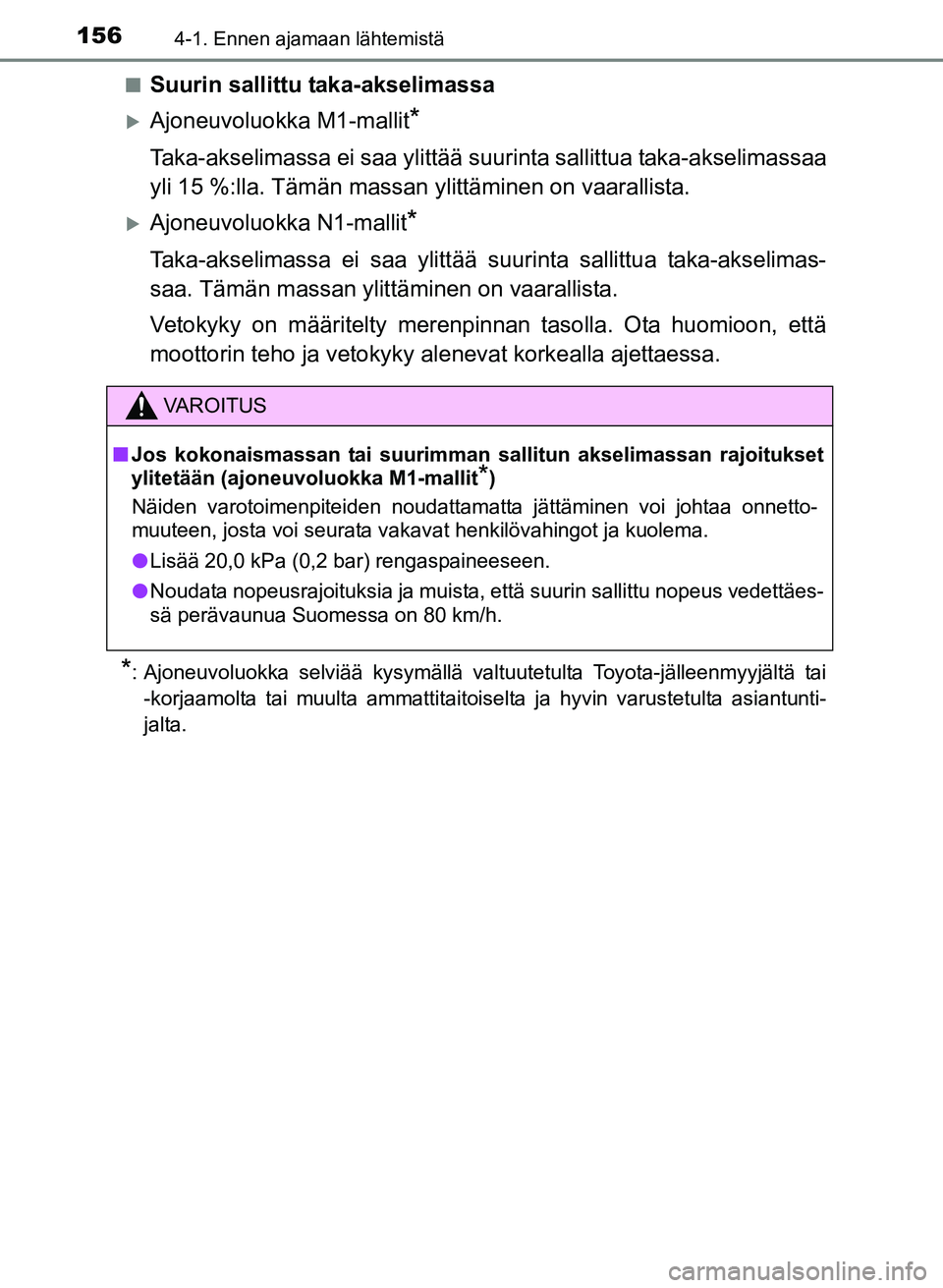

1564-1. Ennen ajamaan lähtemistä
OM52J20FIn
Suurin sallittu taka-akselimassa
Ajoneuvoluokka M1-mallit*
Taka-akselimassa ei saa ylittää suurinta sallittua ta
ka-akselimassaa
yli 15 %:lla. Tämän massan ylittäminen on vaarallista.
Ajoneuvoluokka N1-mallit*
Taka-akselimassa ei saa ylittää suurinta sallittua taka-akselimas-
saa. Tämän massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että
moottorin teho ja vetokyky al enevat korkealla ajettaessa.
*: Ajoneuvoluokka selviää kysymällä valtuutetulta Toyota-jälleenmyyjältä tai
-korjaamolta tai muulta ammattitaitoiselta ja hyvin varustetulta asiantunti-
jalta.
VAROITUS
n Jos kokonaismassan tai suurimma n sallitun akselimassan rajoitukset
ylitetään (ajoneuvoluokka M1-mallit
*)
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa onnetto-
muuteen, josta voi seurata vakavat henkilövahingot ja kuolema.
l Lisää 20,0 kPa (0,2 bar) rengaspaineeseen.
l Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettäes-
sä perävaunua Suomessa on 80 km/h.
OM52J20FI_Yaris_F.book Page 1 56 Friday, January 27, 2017 1:15 PM

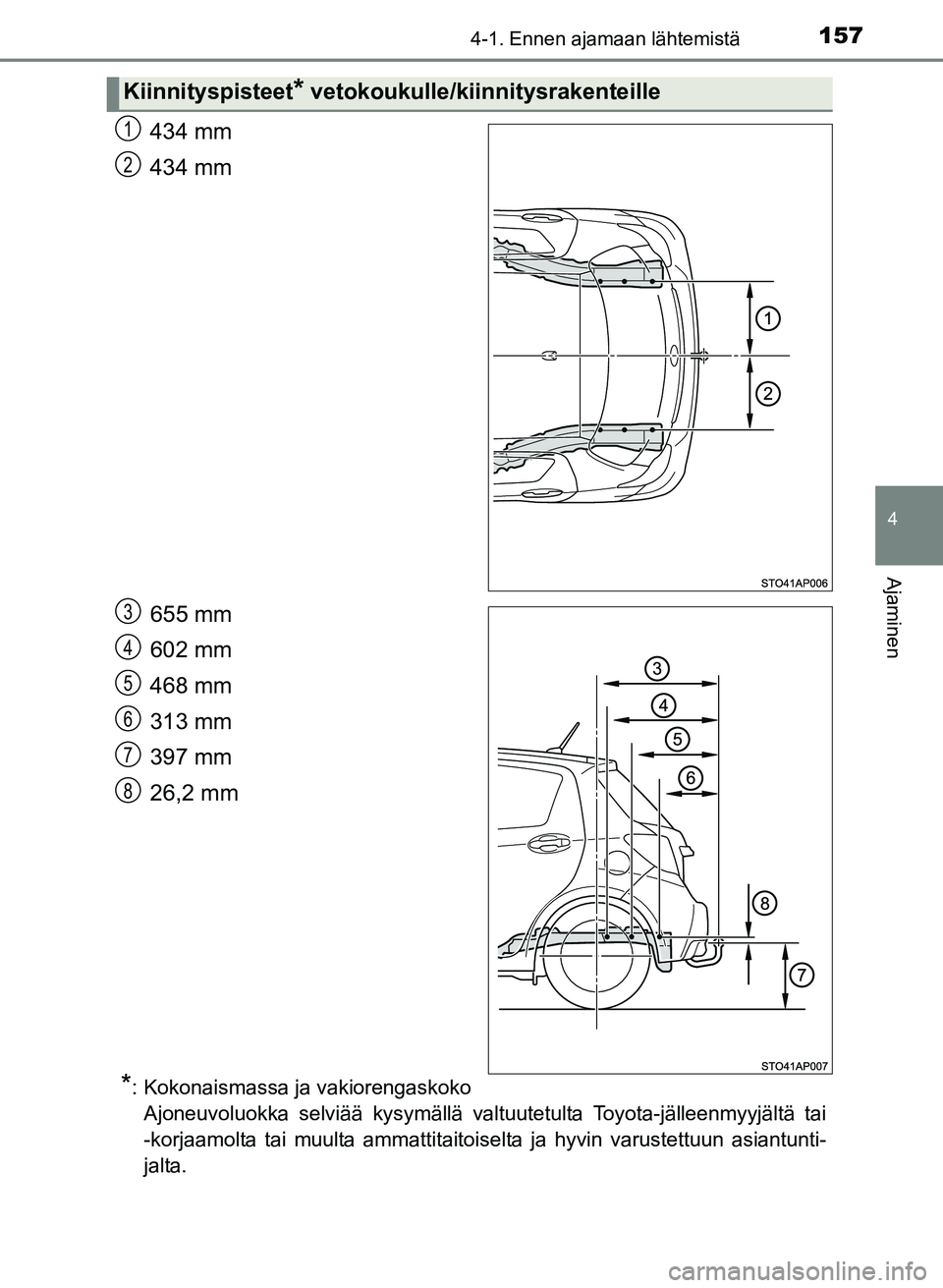

1574-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM52J20FI
434 mm
434 mm
655 mm
602 mm
468 mm
313 mm
397 mm
26,2 mm
*: Kokonaismassa ja vakiorengaskokoAjoneuvoluokka selviää kysymällä valtuutetulta Toyota-jälleenmyyjältä tai
-korjaamolta tai muulta ammattitaitoiselta ja hyvin varustettuun asiantunti-
jalta.
Kiinnityspisteet* vetokoukulle/kiinnitysrakenteille
1
2
3
4
5
6
7
8
OM52J20FI_Yaris_F.book Page 1 57 Friday, January 27, 2017 1:15 PM

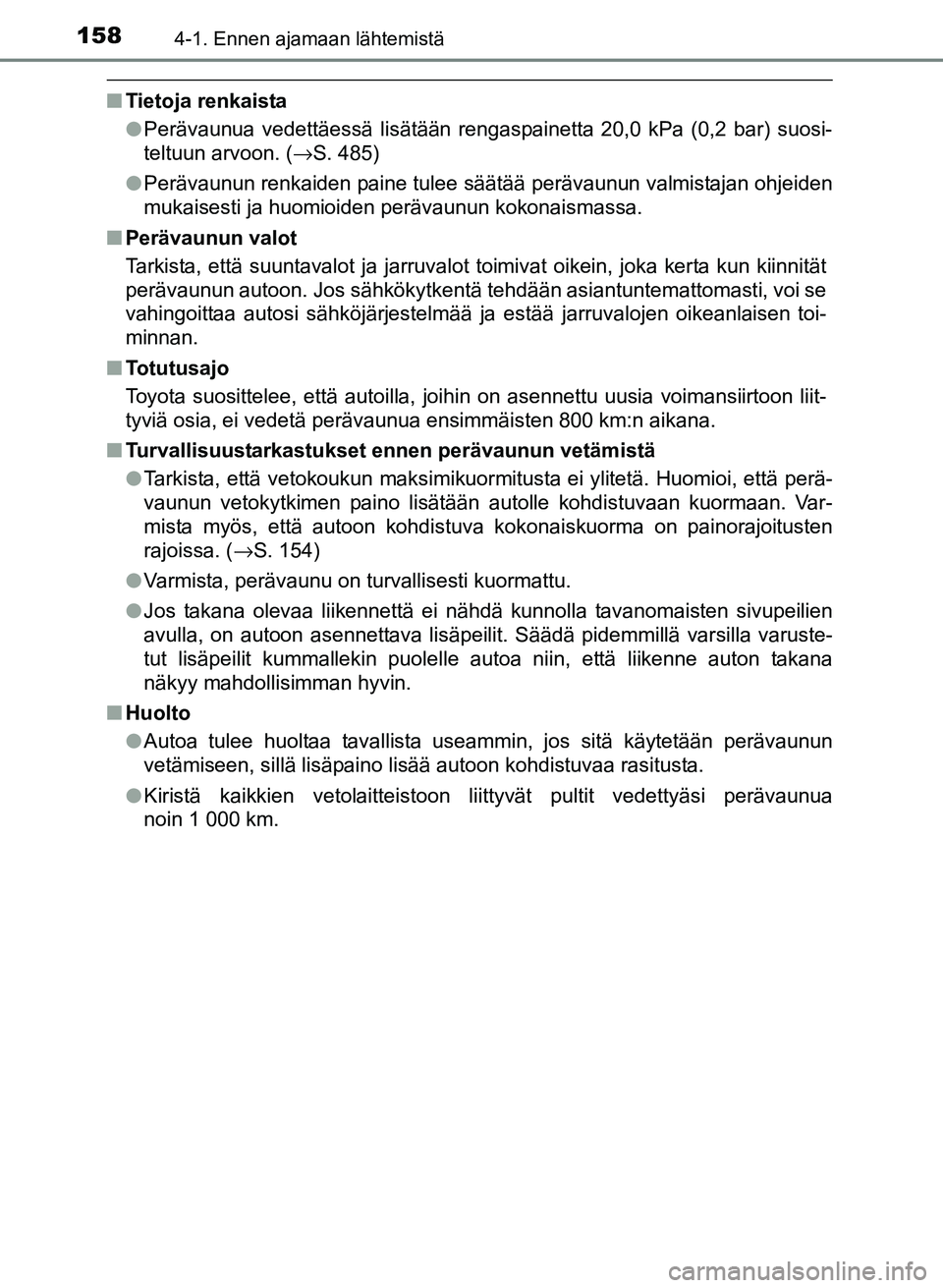

1584-1. Ennen ajamaan lähtemistä
OM52J20FI
nTietoja renkaista
lPerävaunua vedettäessä lisätään rengaspainetta 20,0 kPa (0,2 bar) suosi-
teltuun arvoon. ( →S. 485)
l Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
n Perävaunun valot
Tarkista, että suuntavalot ja jarruvalot toimivat oikein, joka kerta kun kiinnität
perävaunun autoon. Jos sähkökytkentä tehdään asiantuntemattomasti, voi se
vahingoittaa autosi sähköjärjestelmää ja estää jarruvalojen oikeanlaisen toi-
minnan.
n Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu uusia voimansiirtoon liit-
tyviä osia, ei vedetä perävaunua ensimmäisten 800 km:n aikana.
n Turvallisuustarkastukset ennen perävaunun vetämistä
lTarkista, että vetokoukun maksimikuormitusta ei ylitetä. Huomioi, että perä-
vaunun vetokytkimen paino lisätään autolle kohdistuvaan kuormaan. Var-
mista myös, että autoon kohdistuva kokonaiskuorma on painorajoitusten
rajoissa. ( →S. 154)
l Varmista, perävaunu on turvallisesti kuormattu.
l Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien
avulla, on autoon asennettava lisäpeilit. Säädä pidemmillä varsilla varuste-
tut lisäpeilit kummallekin puolelle autoa niin, että liikenne auton takana
näkyy mahdollisimman hyvin.
n Huolto
lAutoa tulee huoltaa tavallista useammin, jos sitä käytetään perävaunun
vetämiseen, sillä lisäpaino lisää autoon kohdistuvaa rasitusta.
l Kiristä kaikkien vetolaitteistoon liittyvät pultit vedettyäsi perävaunua
noin 1 000 km.
OM52J20FI_Yaris_F.book Page 1 58 Friday, January 27, 2017 1:15 PM

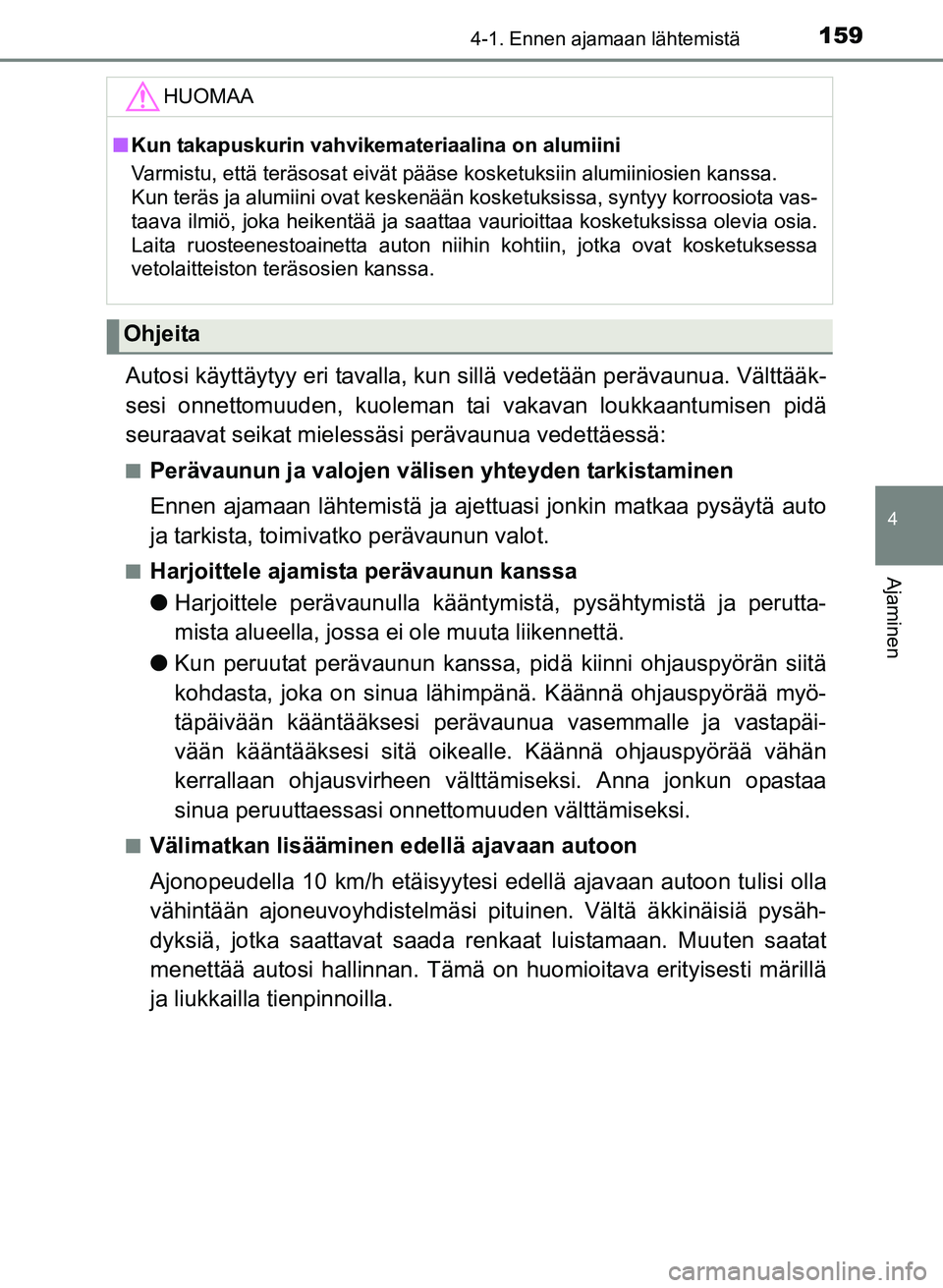

1594-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM52J20FI
Autosi käyttäytyy eri tavalla, kun sillä vedetään perävaunua. Välttääk-
sesi onnettomuuden, kuoleman ta i vakavan loukkaantumisen pidä
seuraavat seikat mielessäsi perävaunua vedettäessä:
nPerävaunun ja valojen välisen yhteyden tarkistaminen
Ennen ajamaan lähtemistä ja aje ttuasi jonkin matkaa pysäytä auto
ja tarkista, toimivat ko perävaunun valot.
nHarjoittele ajamista perävaunun kanssa
lHarjoittele perävaunulla kääntymis tä, pysähtymistä ja perutta-
mista alueella, jossa ei ole muuta liikennettä.
l Kun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä
kohdasta, joka on sinua lähimpänä. Käännä ohjauspyörää myö-
täpäivään kääntääksesi perävaunua vasemmalle ja vastapäi-
vään kääntääksesi sitä oikeal le. Käännä ohjauspyörää vähän
kerrallaan ohjausvirheen välttämiseksi. Anna jonkun opastaa
sinua peruuttaessasi onnettomuuden välttämiseksi.
nVälimatkan lisääminen edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä pysäh-
dyksiä, jotka saattavat saada r enkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä
ja liukkailla tienpinnoilla.
HUOMAA
n Kun takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota vas-
taava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia osia.
Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksessa
vetolaitteiston teräsosien kanssa.
Ohjeita
OM52J20FI_Yaris_F.book Page 1 59 Friday, January 27, 2017 1:15 PM

1604-1. Ennen ajamaan lähtemistä
OM52J20FIn

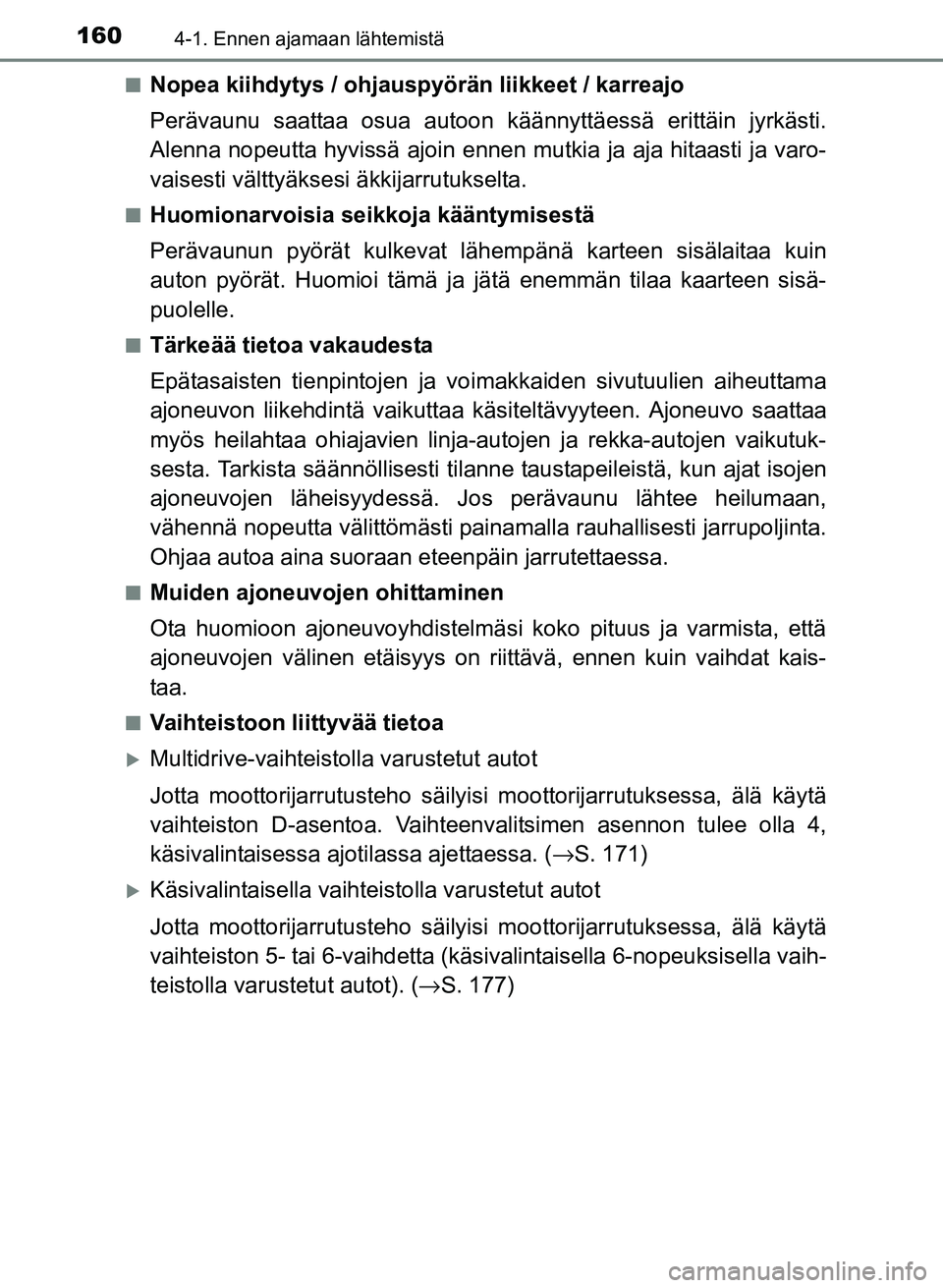

Nopea kiihdytys / ohjauspyörän liikkeet / karreajo
Perävaunu saattaa osua autoon kä
ännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mutkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
nHuomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä karteen sisälaitaa kuin
auton pyörät. Huomioi tämä ja jätä enemmän tilaa kaarteen sisä-
puolelle.
nTärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja vo imakkaiden sivutuulien aiheuttama
ajoneuvon liikehdintä vaikuttaa käsiteltävyyt een. Ajoneuvo saattaa
myös heilahtaa ohiajavien linja-autojen ja rekka-autojen vaikutuk-
sesta. Tarkista säännöllisesti til anne taustapeileistä, kun ajat isojen
ajoneuvojen läheisyydessä. Jo s perävaunu lähtee heilumaan,
vähennä nopeutta välittömästi painamalla rauhallisesti jarrupoljinta.
Ohjaa autoa aina suoraan eteenpäin jarrutettaessa.
nMuiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on ri ittävä, ennen kuin vaihdat kais-
taa.
nVaihteistoon liittyvää tietoa
Multidrive-vaihteisto lla varustetut autot
Jotta moottorijarrutusteho säilyisi moottorijarrutuksessa, älä käytä
vaihteiston D-asentoa. Vaihteenv alitsimen asennon tulee olla 4,
käsivalintaisessa ajotilassa ajettaessa. ( →S. 171)
Käsivalintaisella vaihte istolla varustetut autot
Jotta moottorijarrutusteho säilyisi moottorijarrutuksessa, älä käytä
vaihteiston 5- tai 6-vaihdetta (käsivalintaisella 6-nopeuksisella vaih-
teistolla varustetut autot). ( →S. 177)
OM52J20FI_Yaris_F.book Page 1 60 Friday, January 27, 2017 1:15 PM
