TOYOTA YARIS 2017 Omistajan Käsikirja (in Finnish)

3717-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI
Irrota suodattimen kansi.
Irrota sisäilmansuodatin ja
asenna sen tilalle uusi suoda-
tin.
\bUP-merkin on osoitettava ylös-
päin.
n Tarkastusvälit
Tarkasta ja vaihda sisäilmansuodatin huolto-ohjelman mukaisesti. Pölyisillä ja
vilkkaasti liikennöidyillä alueilla saattaa suodattimen vaihto olla tarpeellista
aikaisemmin. (Katso tietoa määräaikaishuolloista Toyotan Huolto- ja takuukir-
jasta.)
n Jos ilmansuuttimien ilmanvir taus heikkenee huomattavasti
Suodatin saattaa olla tukkeutunut. Tarkista sisäilmansuodatin ja vaihda se
tarvittaessa uuteen.
5
6
HUOMAA
n Kun käytät lämmitys-/ilmastointijärjestelmää
Varmistu, että suodatin on aina asennettuna.
Lämmitys-/ilmastointijärjestelmän käyttö ilman suodatinta saattaa vahingoit-
taa järjestelmää.
OM52J20FI_Yaris_F.book Page 3 71 Friday, January 27, 2017 1:15 PM

3727-3. Tee-se-itse-huolto
OM52J20FI
Kauko-ohjainavaimen/elektronisen avai-
men paristo
∗
lTasapäinen ruuvitaltta
l Litiumparisto CR2016 (autot ilman älyavainjärjestelmää), tai
CR2032 (älyavainjärjestelmällä varustetut autot)
Tavanomaisella virtalukolla varustetut mallit
Nosta kansi ylös.
Aseta ruuvitaltta koloon ja paina
alaspäin.
Estääksesi avainta vaurioitu-
masta, peitä ruuvitaltan pää teipillä.
Poista kansi.
Aseta ruuvitaltta avaimen perän
koloon ja paina alaspäin.
∗: Joissakin malleissa
Vaihda avaimeen uusi paristo, mikäli sen varaus on purkautunut.
Tarvitset seuraavia välineitä:
Pariston vaihtaminen
1
2
OM52J20FI_Yaris_F.book Page 372 Friday, January 27, 2017 1:15 PM

3737-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI
Poista tyhjä paristo.
Asenna uusi paristo "+"-puoli ylös-
päin.
Älyavainjärjestelmällä varustetut mallit
Ota mekaaninen avain ulos.
Poista kansi.
Estääksesi avainta vaurioitu-
masta, peitä ruuvitaltan pää teipillä.
Poista tyhjä paristo.
Asenna uusi paristo "+"-puoli ylös-
päin.
3
1
2
3
OM52J20FI_Yaris_F.book Page 373 Friday, January 27, 2017 1:15 PM

3747-3. Tee-se-itse-huolto
OM52J20FI

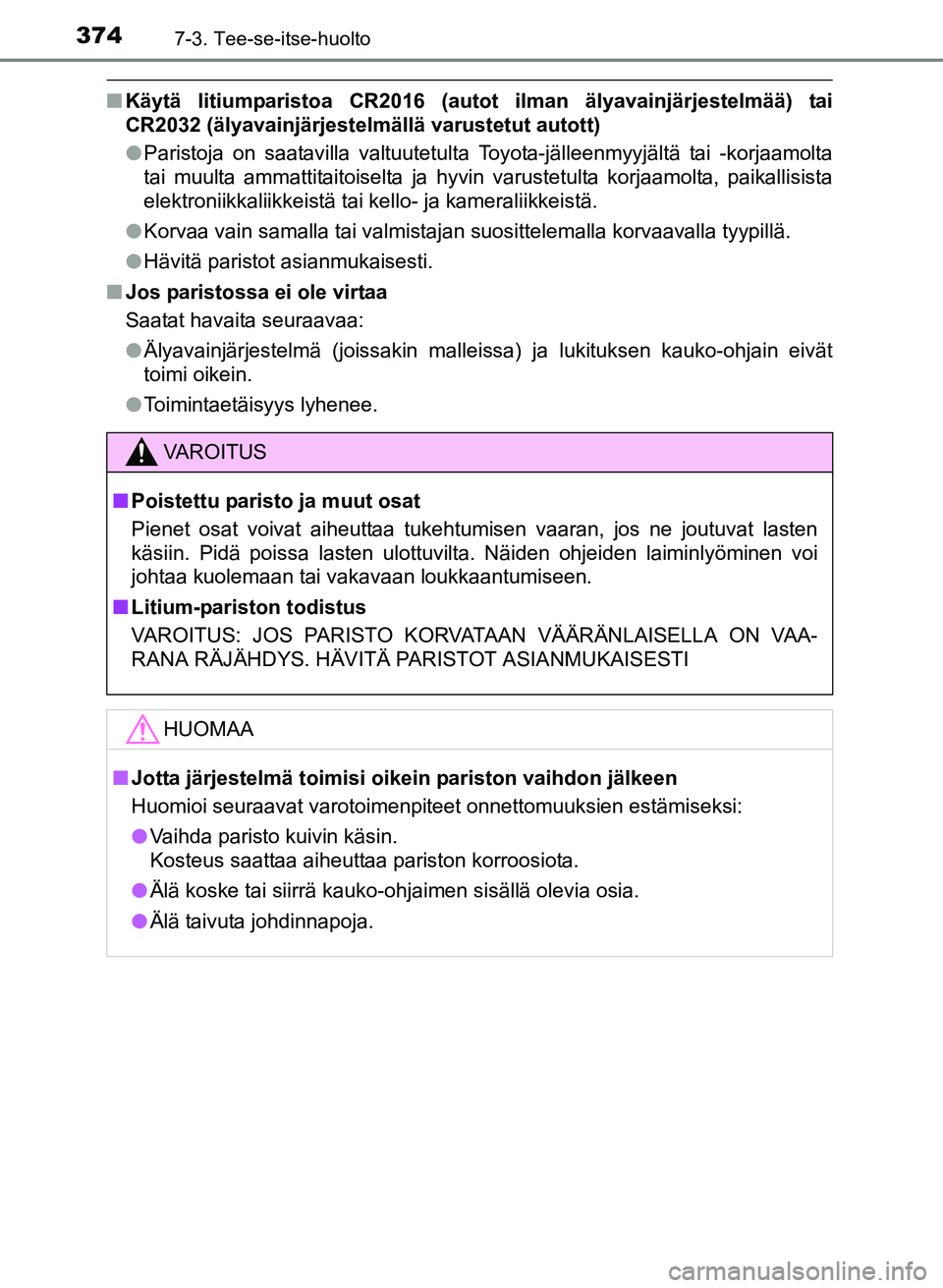

nKäytä litiumparistoa CR2016 (autot ilman älyavainjärjestelmää) tai
CR2032 (älyavainjärjestelmällä varustetut autott)
lParistoja on saatavilla valtuutetulta Toyota-jälleenmyyjältä tai -korjaamolta
tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta, paikallisista
elektroniikkaliikkeistä tai kello- ja kameraliikkeistä.
l Korvaa vain samalla tai valmistajan suosittelemalla korvaavalla tyypillä.
l Hävitä paristot asianmukaisesti.
n Jos paristossa ei ole virtaa
Saatat havaita seuraavaa:
lÄlyavainjärjestelmä (joissakin mallei ssa) ja lukituksen kauko-ohjain eivät
toimi oikein.
l Toimintaetäisyys lyhenee.
VAROITUS
nPoistettu paristo ja muut osat
Pienet osat voivat aiheuttaa tukehtumisen vaaran, jos ne joutuvat lasten
käsiin. Pidä poissa lasten ulottuvilta. Näiden ohjeiden laiminlyöminen voi
johtaa kuolemaan tai vakavaan loukkaantumiseen.
n Litium-pariston todistus
VAROITUS: JOS PARISTO KORVATAAN VÄÄRÄNLAISELLA ON VAA-
RANA RÄJÄHDYS. HÄVITÄ PARISTOT ASIANMUKAISESTI
HUOMAA
nJotta järjestelmä toimisi oikein pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet onnettomuuksien estämiseksi:
l Vaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston korroosiota.
l Älä koske tai siirrä kauko-ohjaimen sisällä olevia osia.
l Älä taivuta johdinnapoja.
OM52J20FI_Yaris_F.book Page 3 74 Friday, January 27, 2017 1:15 PM

3757-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI
Sulakkeiden tarkastus ja vaihto
Älä käännä virta-avainta LOCK-asentoon (autot ilman älyavainjär-
jestelmää) tai valitse OFF-toimintatilaa käynnistyspainikkeesta
(älyavainjärjestelmällä varustetut autot).
Avaa sulakerasian suojus.
Moottoritila: tyypin A ja B sulakerasiat
Tyypin A sulakerasia
Paina kielekettä ja nosta kansi pois.
Tyypin B sulakerasia
Paina kielekettä ja nosta kansi pois.
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla pala-
nut sulake. Jos sulake palaa, tarkis ta ja vaihda sulake tarvitta-
essa.
1
2
1
2
OM52J20FI_Yaris_F.book Page 3 75 Friday, January 27, 2017 1:15 PM

3767-3. Tee-se-itse-huolto
OM52J20FI
Moottoritila: tyypin C sulakerasiaVedä kumikaistaletta reu-
nasta vapauttaaksesi sen
suojuksesta ja paina sitten
kielekkeet sisään ja nosta
suojus pois.
Irrota akun navan suojus ja
sitten sulakerasian kansi.
1
2
OM52J20FI_Yaris_F.book Page 3 76 Friday, January 27, 2017 1:15 PM

3777-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI
Mittaristo
Irrota kansi.
Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
3
OM52J20FI_Yaris_F.book Page 377 Friday, January 27, 2017 1:15 PM

3787-3. Tee-se-itse-huolto
OM52J20FI
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyypistä A tyyppiin F:
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi G:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
4
1
2
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
OM52J20FI_Yaris_F.book Page 3 78 Friday, January 27, 2017 1:15 PM

3797-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 381)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
Ty y p p i ETy y p p i F
Ty y p p i G
OM52J20FI_Yaris_F.book Page 3 79 Friday, January 27, 2017 1:15 PM

3807-3. Tee-se-itse-huolto
OM52J20FIn
Kun kiinnität suojusta (tyypin C sulakerasia)
Kiinnitä suojus takaisin paikoilleen ja
kiinnitä kumitiiviste suojukseen.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM52J20FI_Yaris_F.book Page 3 80 Friday, January 27, 2017 1:15 PM
