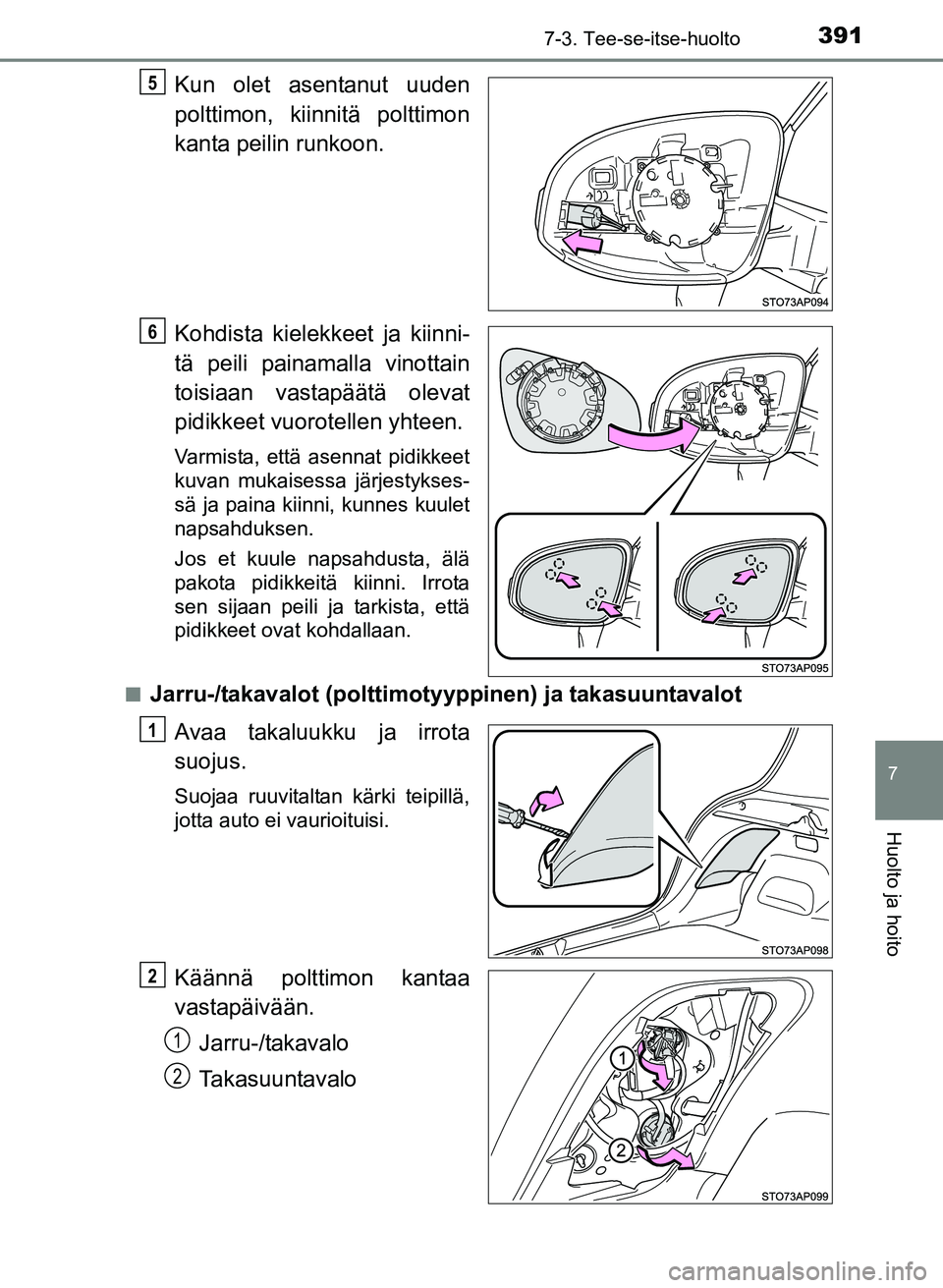

Page 391 of 517

3917-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI
Kun olet asentanut uuden
polttimon, kiinnitä polttimon
kanta peilin runkoon.
Kohdista kielekkeet ja kiinni-
tä peili painamalla vinottain
toisiaan vastapäätä olevat
pidikkeet vuorotellen yhteen.
Varmista, että asennat pidikkeet
kuvan mukaisessa järjestykses-
sä ja paina kiinni, kunnes kuulet
napsahduksen.
Jos et kuule napsahdusta, älä
pakota pidikkeitä kiinni. Irrota
sen sijaan peili ja tarkista, että
pidikkeet ovat kohdallaan.
n
Jarru-/takavalot (polttimotyyppinen) ja takasuuntavalot Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.Jarru-/takavalo
Takasuuntavalo
5
6
1
2
1
2
OM52J20FI_Yaris_F.book Page 3 91 Friday, January 27, 2017 1:15 PM
Page 392 of 517

3927-3. Tee-se-itse-huolto
OM52J20FI
Irrota polttimo.Jarru-/takavalo
Takasuuntavalo
Vaihda uusi polttimo. Jarru-/takavalo
Takasuuntavalo
Käännä ja varmistu polttimon
kannan kiinnittymisestä. Jarru-/takavalo
Takasuuntavalo
Aseta suojus takaisin paikoil-
leen. Kohdista suojuksen kiinni-
tyskynnet loviin.
Kiinnitä suojus painamalla
se paikoilleen.3
1
2
4
1
2
5
1
2
6
1
2
OM52J20FI_Yaris_F.book Page 3 92 Friday, January 27, 2017 1:15 PM

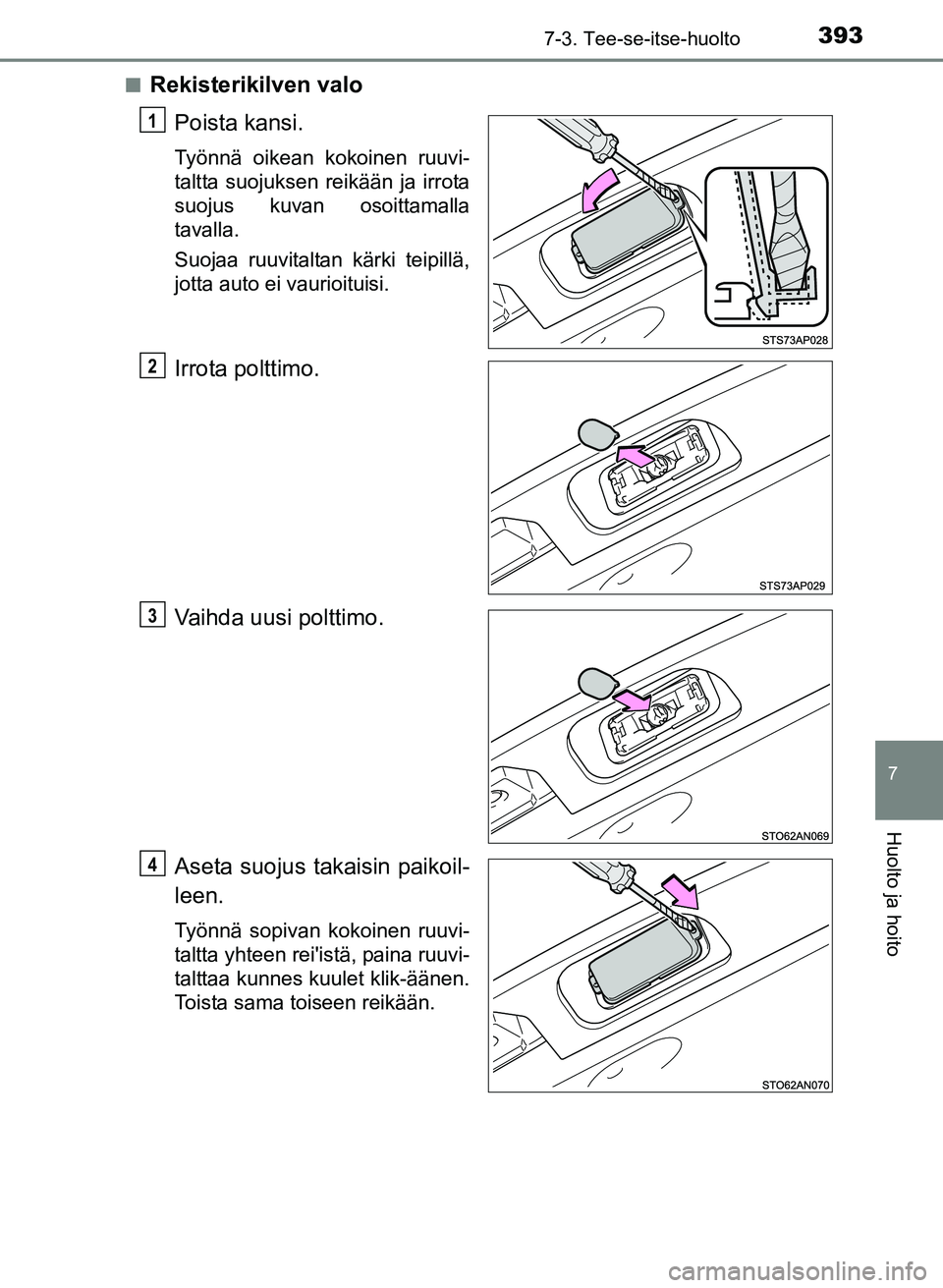

Page 393 of 517

3937-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FIn
Rekisterikilven valo
Poista kansi.
Työnnä oikean kokoinen ruuvi-
taltta suojuksen reikään ja irrota
suojus kuvan osoittamalla
tavalla.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimo.
Vaihda uusi polttimo.
Aseta suojus takaisin paikoil-
leen.
Työnnä sopivan kokoinen ruuvi-
taltta yhteen rei'istä, paina ruuvi-
talttaa kunnes kuulet klik-äänen.
Toista sama toiseen reikään.
1
2
3
4
OM52J20FI_Yaris_F.book Page 3 93 Friday, January 27, 2017 1:15 PM
Page 394 of 517

3947-3. Tee-se-itse-huolto
OM52J20FI
Varmistu suojuksen kunnolli-
sesta kiinnittymisestä paina-
malla koko suojusta.
nPeruutusvalo/takasumuvaloIrrota kiinnike ja irrota suojus
osittain.
Paina kiinnikkeen keskiosaa ja
irrota ja vedä lukko ulos.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
5
1
2
3
OM52J20FI_Yaris_F.book Page 3 94 Friday, January 27, 2017 1:15 PM

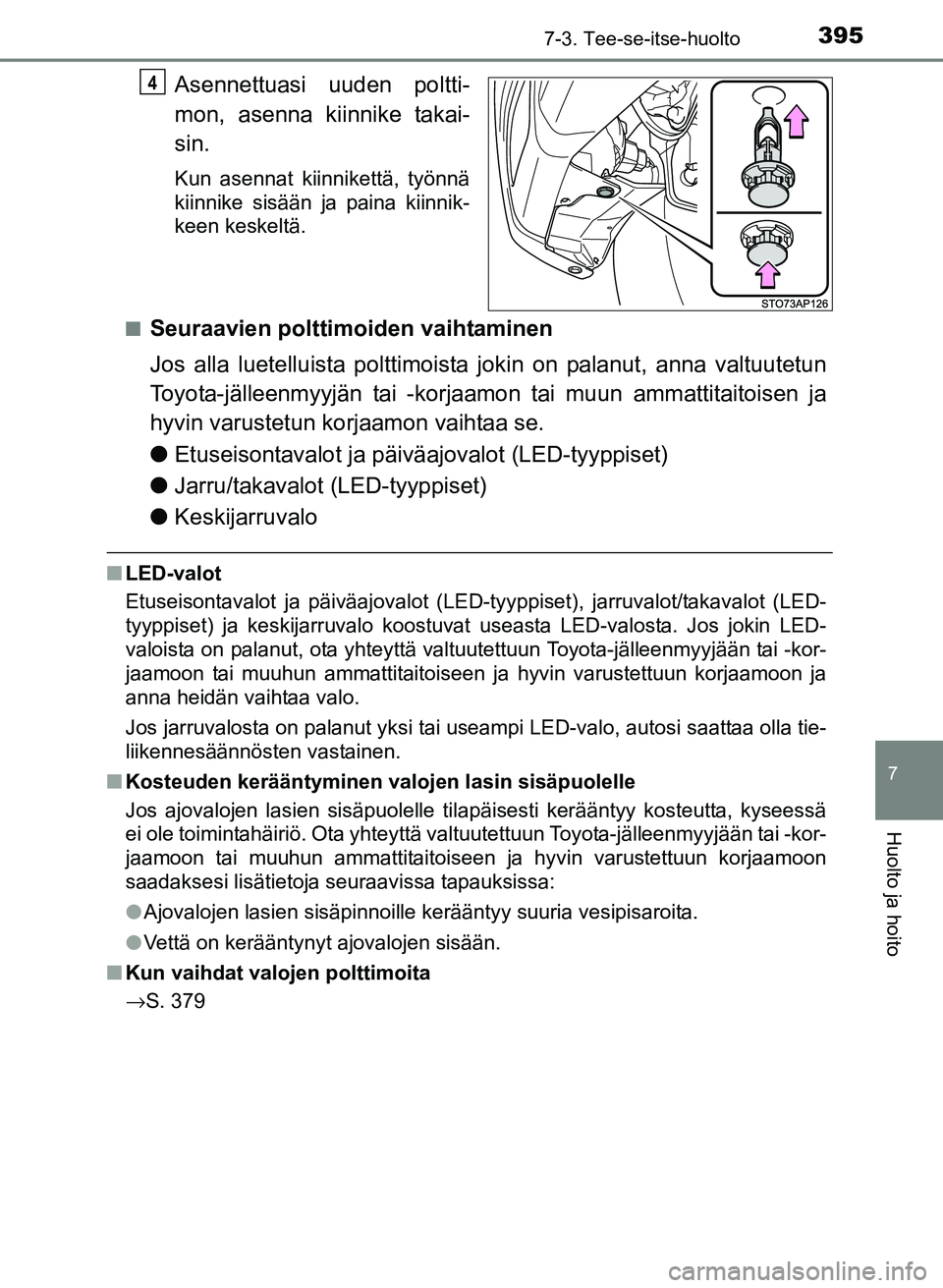

Page 395 of 517

3957-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI
Asennettuasi uuden poltti-
mon, asenna kiinnike takai-
sin.
Kun asennat kiinnikettä, työnnä
kiinnike sisään ja paina kiinnik-
keen keskeltä.
n
Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
l Etuseisontavalot ja päiväajovalot (LED-tyyppiset)
l Jarru/takavalot (LED-tyyppiset)
l Keskijarruvalo
nLED-valot
Etuseisontavalot ja päiväajovalot (LED-tyyppiset), jarruvalot/takavalot (LED-
tyyppiset) ja keskijarruvalo koostuvat useasta LED-valosta. Jos jokin LED-
valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon ja
anna heidän vaihtaa valo.
Jos jarruvalosta on palanut yksi tai useampi LED-valo, autosi saattaa olla tie-
liikennesäännösten vastainen.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
saadaksesi lisätietoja seuraavissa tapauksissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
n Kun vaihdat valojen polttimoita
→S. 379
4
OM52J20FI_Yaris_F.book Page 3 95 Friday, January 27, 2017 1:15 PM

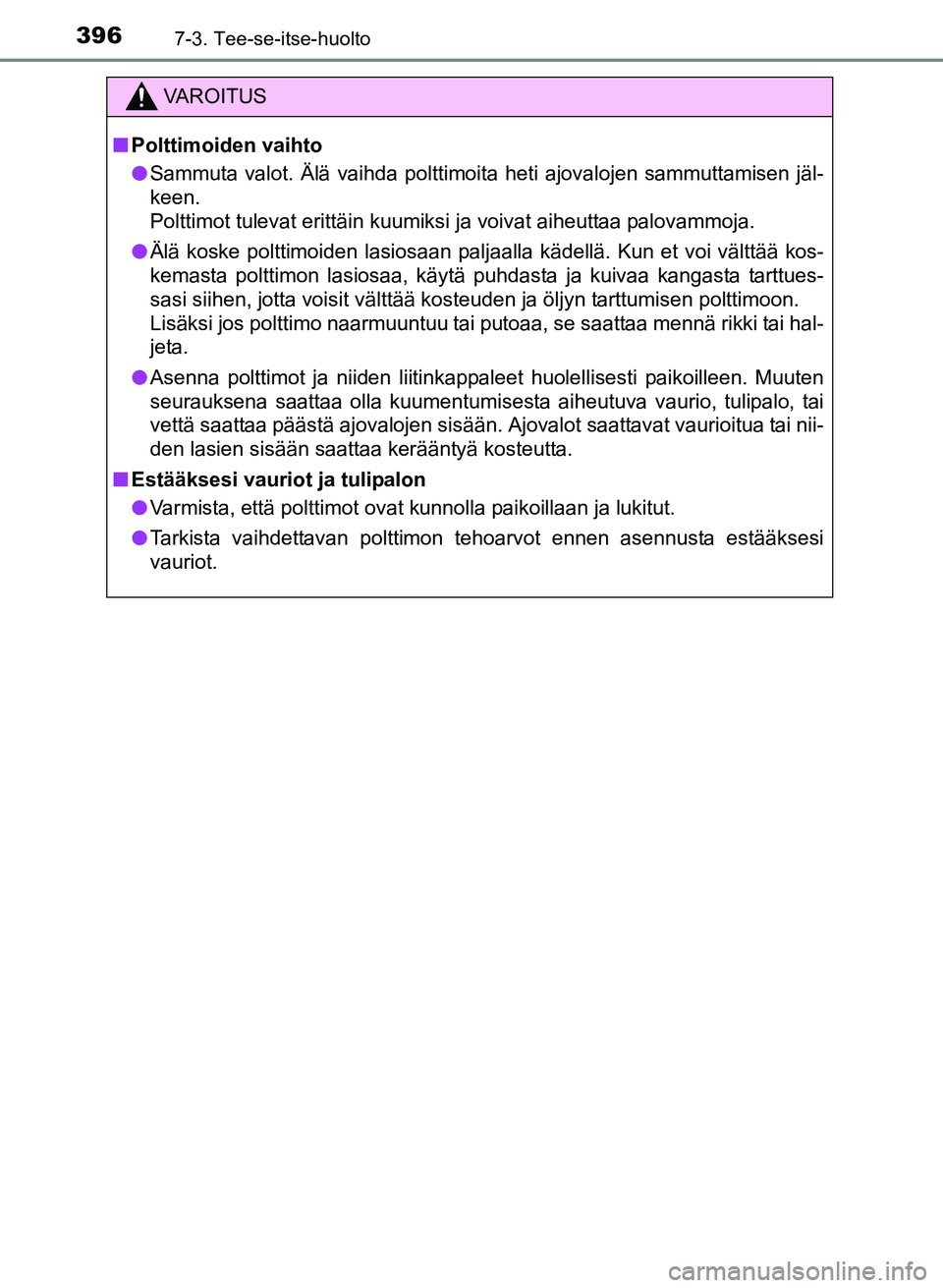

Page 396 of 517

3967-3. Tee-se-itse-huolto
OM52J20FI
VAROITUS
nPolttimoiden vaihto
l Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jäl-
keen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikki tai hal-
jeta.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai nii-
den lasien sisään saattaa kerääntyä kosteutta.
n Estääksesi vauriot ja tulipalon
l Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
l Tarkista vaihdettavan polttimon tehoarvot ennen asennusta estääksesi
vauriot.
OM52J20FI_Yaris_F.book Page 3 96 Friday, January 27, 2017 1:15 PM

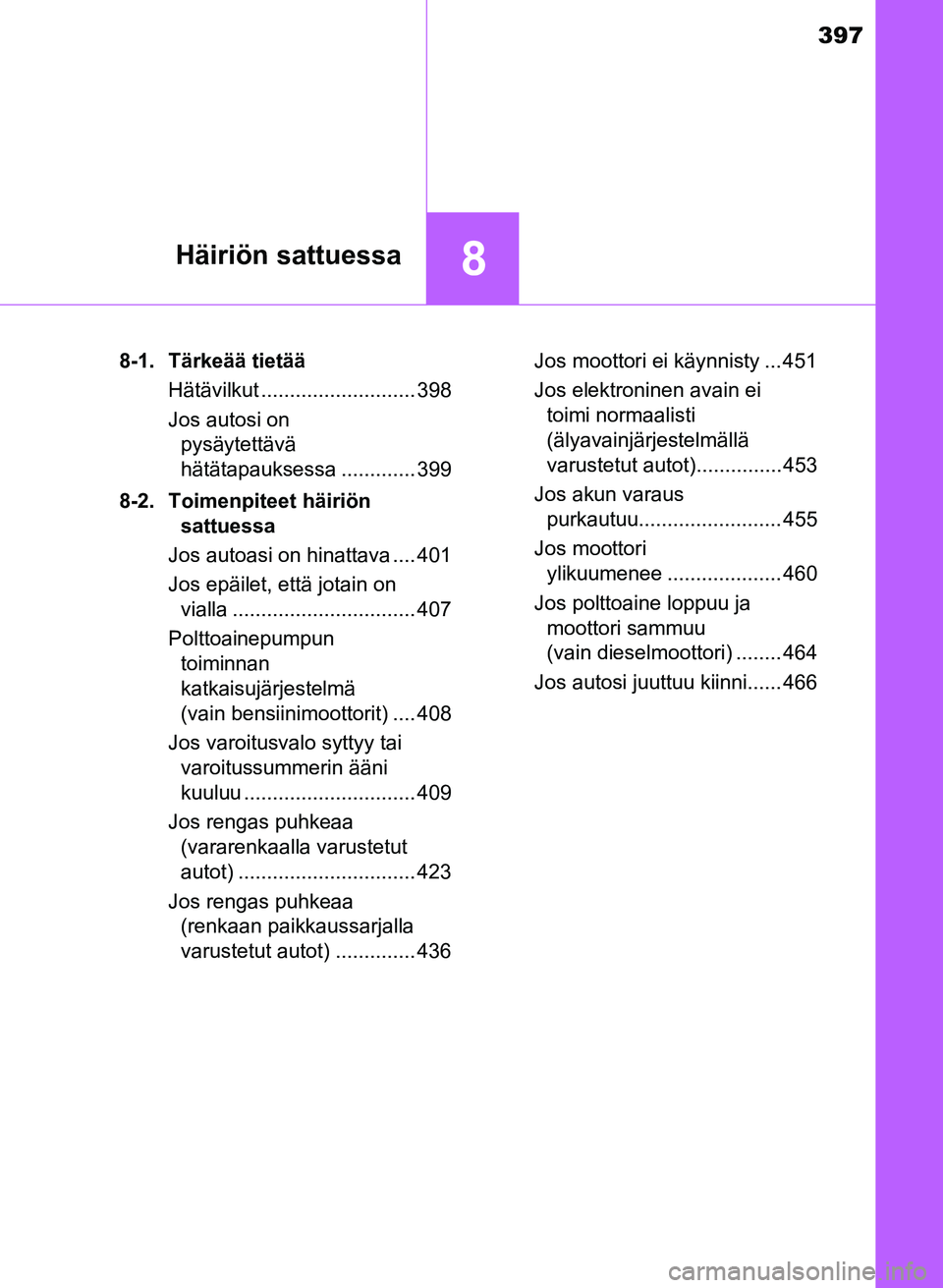

Page 397 of 517

397
8Häiriön sattuessa
OM52J20FI8-1. Tärkeää tietää
Hätävilkut ........................... 398
Jos autosi on pysäytettävä
hätätapauksessa ............. 399
8-2. Toimenpiteet häiriön sattuessa
Jos autoasi on hinattava .... 401
Jos epäilet, että jotain on vialla ................................ 407
Polttoainepumpun toiminnan
katkaisujärjestelmä
(vain bensiinimoottorit) .... 408
Jos varoitusvalo syttyy tai varoitussummerin ääni
kuuluu .............................. 409
Jos rengas puhkeaa (vararenkaalla varustetut
autot) ............................... 423
Jos rengas puhkeaa (renkaan paikkaussarjalla
varustetut autot) .............. 436 Jos moottori ei käynnisty ... 451
Jos elektroninen avain ei
toimi normaalisti
(älyavainjärjestelmällä
varustetut autot)............... 453
Jos akun varaus purkautuu......................... 455
Jos moottori ylikuumenee .................... 460
Jos polttoaine loppuu ja moottori sammuu
(vain dieselmoottori) ........ 464
Jos autosi juuttuu kiinni...... 466
OM52J20FI_Yaris_F.book Page 3 97 Friday, January 27, 2017 1:15 PM

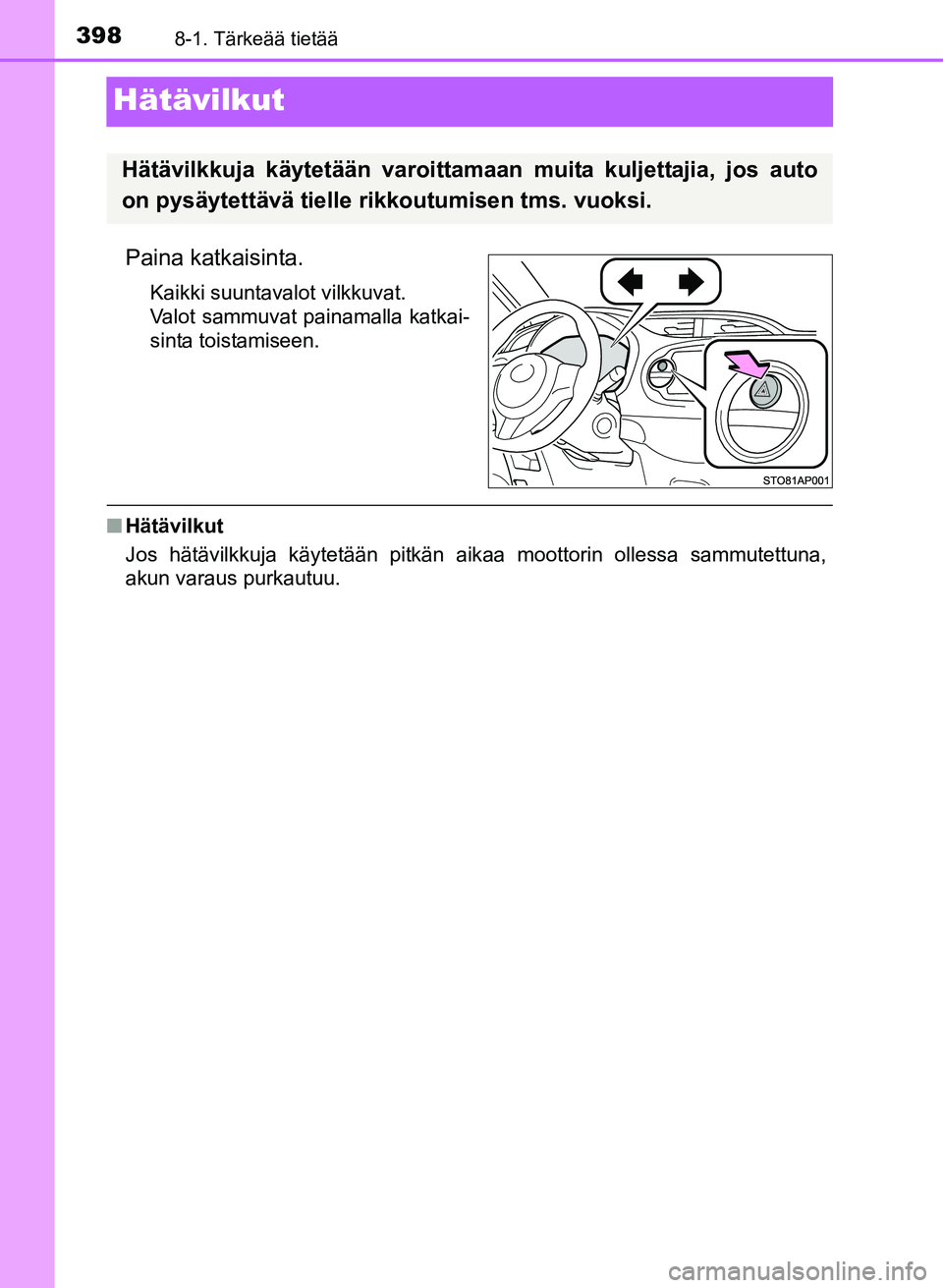

Page 398 of 517

3988-1. Tärkeää tietää
OM52J20FI
Hätävilkut
Paina katkaisinta.
Kaikki suuntavalot vilkkuvat.
Valot sammuvat painamalla katkai-
sinta toistamiseen.
nHätävilkut
Jos hätävilkkuja käytetään pitkän aikaa moottorin ollessa sammutettuna,
akun varaus purkautuu.
Hätävilkkuja käytetään varoittamaan muita kuljettajia, jos auto
on pysäytettävä tielle rikkoutumisen tms. vuoksi.
OM52J20FI_Yaris_F.book Page 3 98 Friday, January 27, 2017 1:15 PM

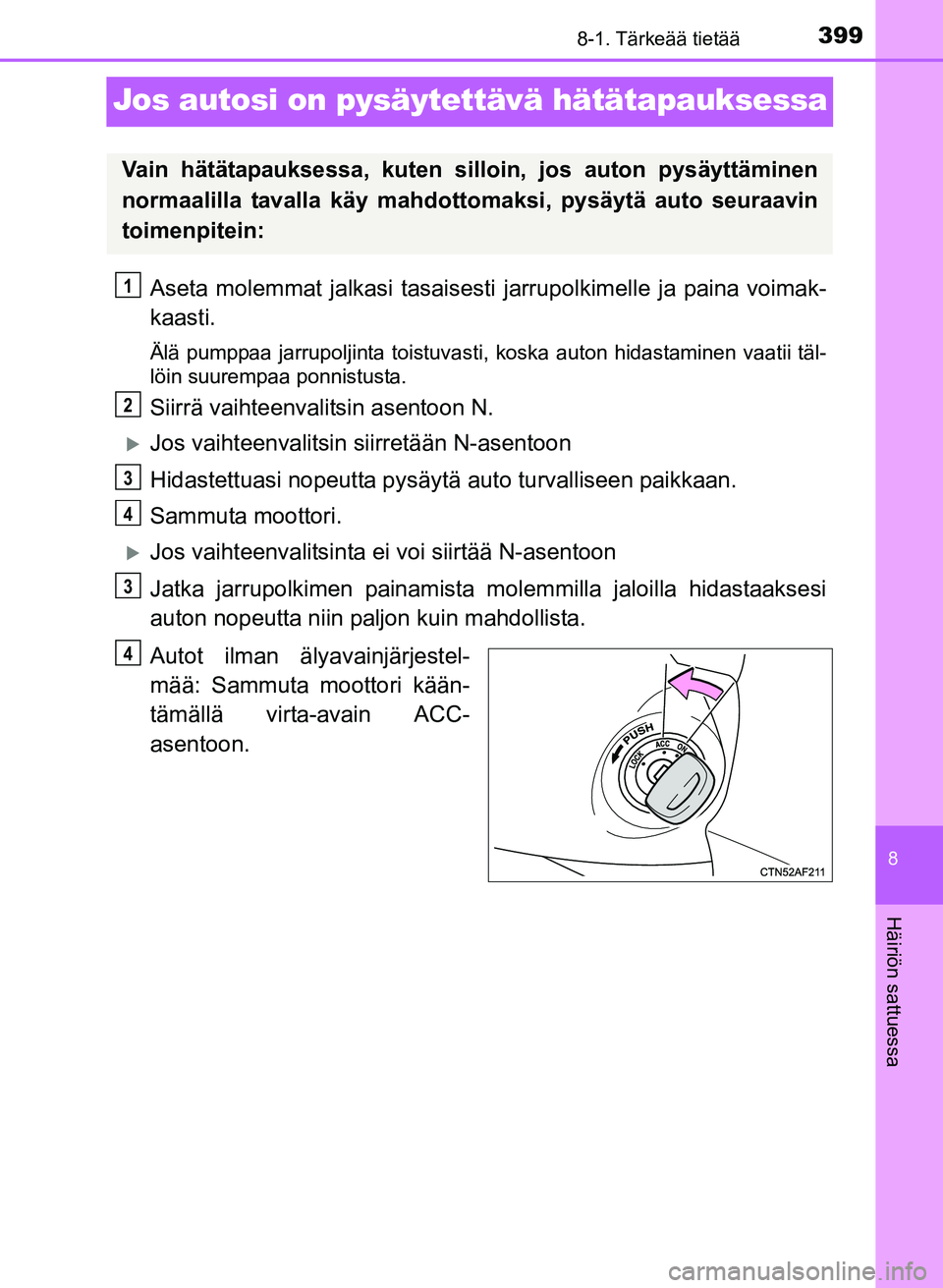

Page 399 of 517

3998-1. Tärkeää tietää
8
Häiriön sattuessa
OM52J20FI
Jos autosi on pysäytettävä hätätapauksessa
Aseta molemmat jalkasi tasaisesti jarrupolkimelle ja paina voimak-
kaasti.
Älä pumppaa jarrupoljinta toistuvasti, koska auton hidastaminen vaatii täl-
löin suurempaa ponnistusta.
Siirrä vaihteenvalitsin asentoon N.
Jos vaihteenvalitsin siirretään N-asentoon
Hidastettuasi nopeutta pysäytä auto turvalliseen paikkaan.
Sammuta moottori.
Jos vaihteenvalitsinta ei voi siirtää N-asentoon
Jatka jarrupolkimen painamista molemmilla jaloilla hidastaaksesi
auton nopeutta niin palj on kuin mahdollista.
Autot ilman älyavainjärjestel-
mää: Sammuta moottori kään-
tämällä virta-avain ACC-
asentoon.
Vain hätätapauksessa, kuten silloin, jos auton pysäyttäminen
normaalilla tavalla käy mahdottomaksi, pysäytä auto seuraavin
toimenpitein:
1
2
3
4
3
4
OM52J20FI_Yaris_F.book Page 3 99 Friday, January 27, 2017 1:15 PM

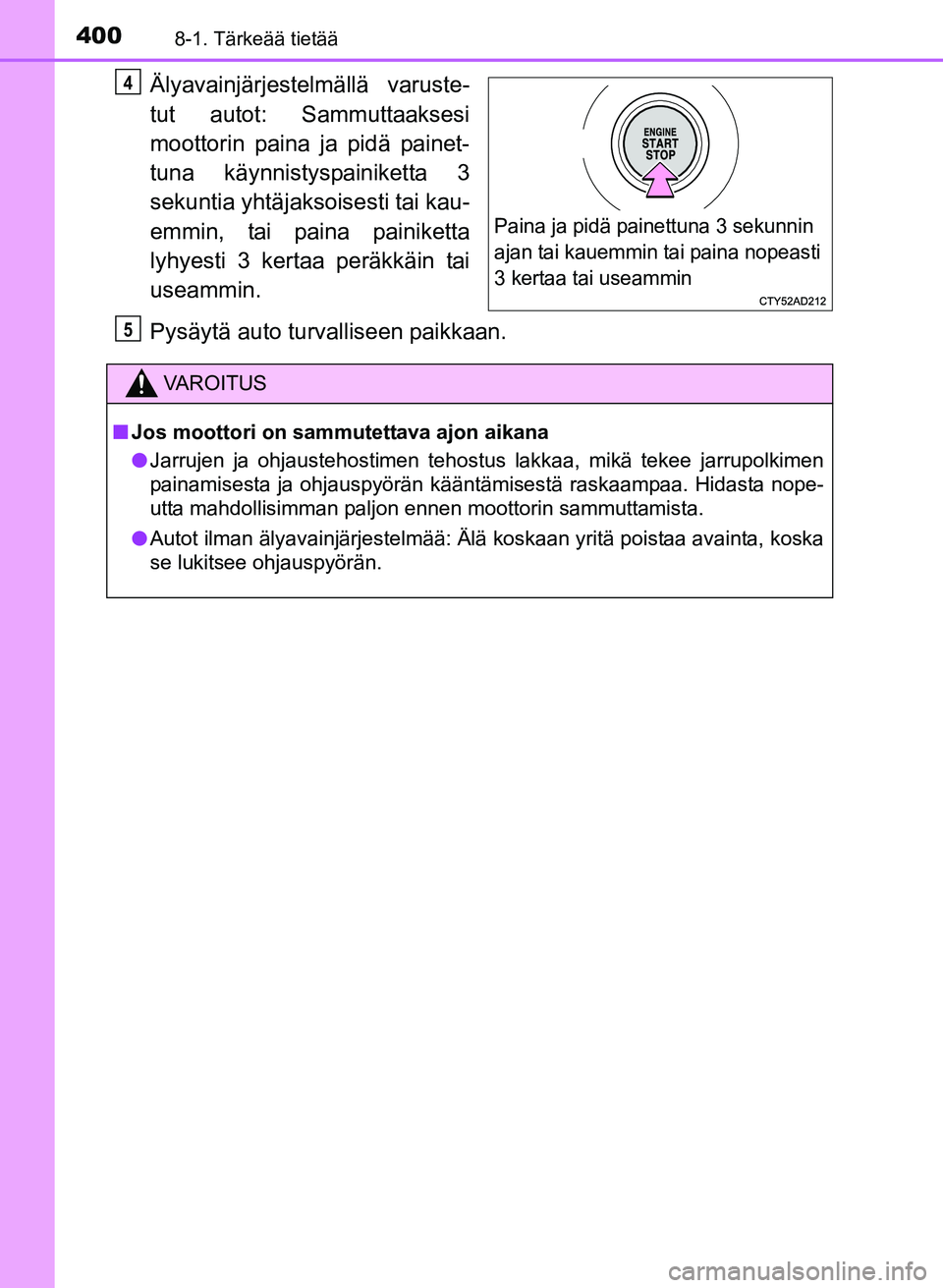

Page 400 of 517

4008-1. Tärkeää tietää
OM52J20FI
Älyavainjärjestelmällä varuste-
tut autot: Sammuttaaksesi
moottorin paina ja pidä painet-
tuna käynnistyspainiketta 3
sekuntia yhtäjaksoisesti tai kau-
emmin, tai paina painiketta
lyhyesti 3 kertaa peräkkäin tai
useammin.
Pysäytä auto turvalliseen paikkaan.
Paina ja pidä painettuna 3 sekunnin
ajan tai kauemmin tai paina nopeasti
3 kertaa tai useammin
4
VAROITUS
nJos moottori on sammutettava ajon aikana
l Jarrujen ja ohjaustehostimen tehostus lakkaa, mikä tekee jarrupolkimen
painamisesta ja ohjauspyörän kääntämisestä raskaampaa. Hidasta nope-
utta mahdollisimman paljon ennen moottorin sammuttamista.
l Autot ilman älyavainjärjestelmää: Älä koskaan yritä poistaa avainta, koska
se lukitsee ohjauspyörän.
5
