Page 256 of 632

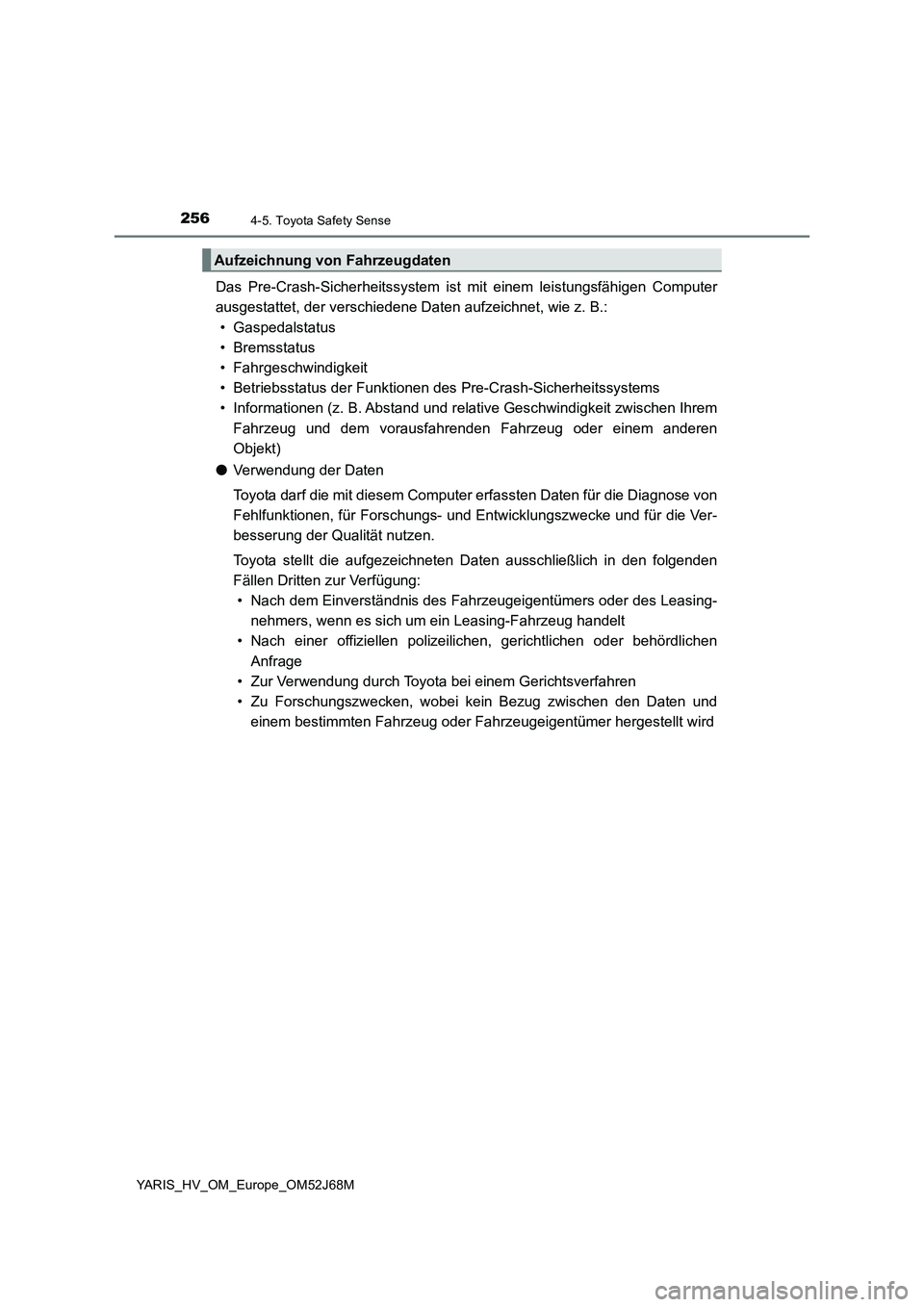

2564-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M
Das Pre-Crash-Sicherheitssystem ist mit einem leistungsfähigen Computer
ausgestattet, der verschiedene Daten aufzeichnet, wie z. B.:
• Gaspedalstatus
• Bremsstatus
• Fahrgeschwindigkeit
• Betriebsstatus der Funktionen des Pre-Crash-Sicherheitssystems
• Informationen (z. B. Abstand und relative Geschwindigkeit zwischen Ihrem
Fahrzeug und dem vorausfahrenden Fahrzeug oder einem anderen
Objekt)
●Verwendung der Daten
Toyota darf die mit diesem Computer erfassten Daten für die Diagnose von
Fehlfunktionen, für Forschungs- und Entwicklungszwecke und für die Ver-
besserung der Qualität nutzen.
Toyota stellt die aufgezeichneten Daten ausschließlich in den folgenden
Fällen Dritten zur Verfügung:
• Nach dem Einverständnis des Fahrzeugeigentümers oder des Leasing-
nehmers, wenn es sich um ein Leasing-Fahrzeug handelt
• Nach einer offiziellen polizeilichen, gerichtlichen oder behördlichen
Anfrage
• Zur Verwendung durch Toyota bei einem Gerichtsverfahren
• Zu Forschungszwecken, wobei kein Bezug zwischen den Daten und
einem bestimmten Fahrzeug oder Fahrzeugeigentümer hergestellt wird
Aufzeichnung von Fahrzeugdaten
Page 265 of 632

2654-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
■Situationen, in denen das Pre-Crash-Sicherheitssystem deaktiviert werden
sollte
Deaktivieren Sie in den folgenden Situationen das System, da es möglicherweise
nicht ordnungsgemäß funktioniert, was zu einem Unfall mit schweren oder tödlichen
Verletzungen führen kann:
● Wenn das Fahrzeug abgeschleppt wird
● Wenn Ihr Fahrzeug ein anderes Fahrzeug abschleppt
● Beim Transport des Fahrzeugs per Lkw, Boot, Zug oder ähnlichen Transportmitteln
● Wenn das Fahrzeug angehoben und das Hybridsystem eingeschaltet ist und die
Räder sich frei drehen können
● Bei der Inspektion des Fahrzeugs mit einem Trommeltester, wie z. B. einem Rol-
lenprüfstand oder einem Tachometertester, oder bei der Verwendung einer Aus-
wuchtmaschine
● Wenn das Fahrzeug nicht stabil gefahren werden kann, wie z. B. nach einem Unfall
oder einer Funktionsstörung
● Wenn das Fahrzeug sportlich gefahren oder im Gelände bewegt wird
● Wenn sich die Reifen in einem schlechten Zustand befinden und ihre Leistung nicht
zufriedenstellend ist ( S. 451, 469)
● Wenn Reifen mit einer von den Spezifikationen abweichenden Größe montiert sind
● Wenn Schneeketten montiert sind
● Wenn ein Notrad oder ein Notfall-Reparatur-Kit für Reifen verwendet wird
Page 271 of 632

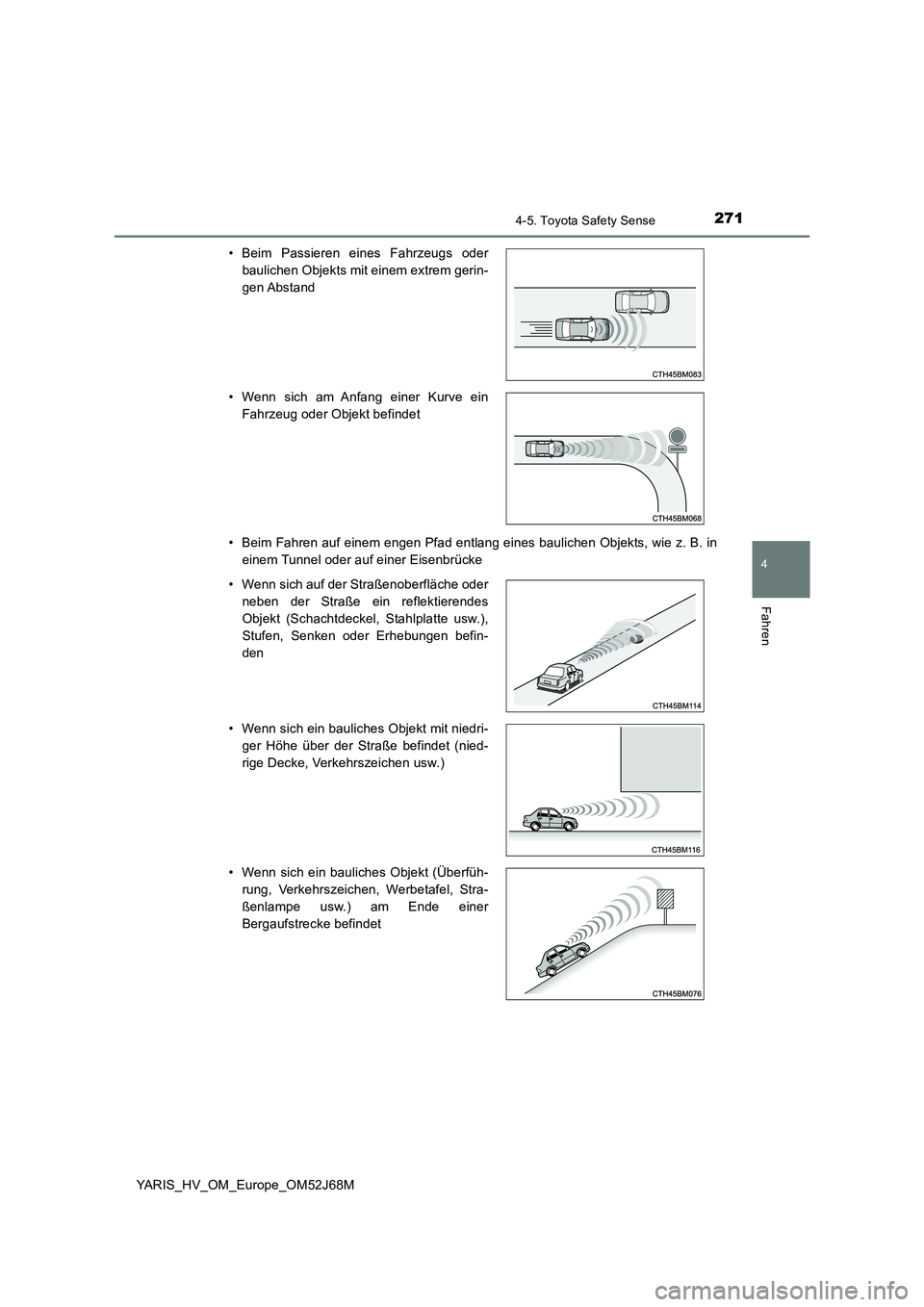

2714-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
• Beim Fahren auf einem engen Pfad entlang eines baulichen Objekts, wie z. B. in
einem Tunnel oder auf einer Eisenbrücke
• Beim Passieren eines Fahrzeugs oder
baulichen Objekts mit einem extrem gerin-
gen Abstand
• Wenn sich am Anfang einer Kurve ein
Fahrzeug oder Objekt befindet
• Wenn sich auf der Straßenoberfläche oder
neben der Straße ein reflektierendes
Objekt (Schachtdeckel, Stahlplatte usw.),
Stufen, Senken oder Erhebungen befin-
den
• Wenn sich ein bauliches Objekt mit niedri-
ger Höhe über der Straße befindet (nied-
rige Decke, Verkehrszeichen usw.)
• Wenn sich ein bauliches Objekt (Überfüh-
rung, Verkehrszeichen, Werbetafel, Stra-
ßenlampe usw.) am Ende einer
Bergaufstrecke befindet
Page 283 of 632

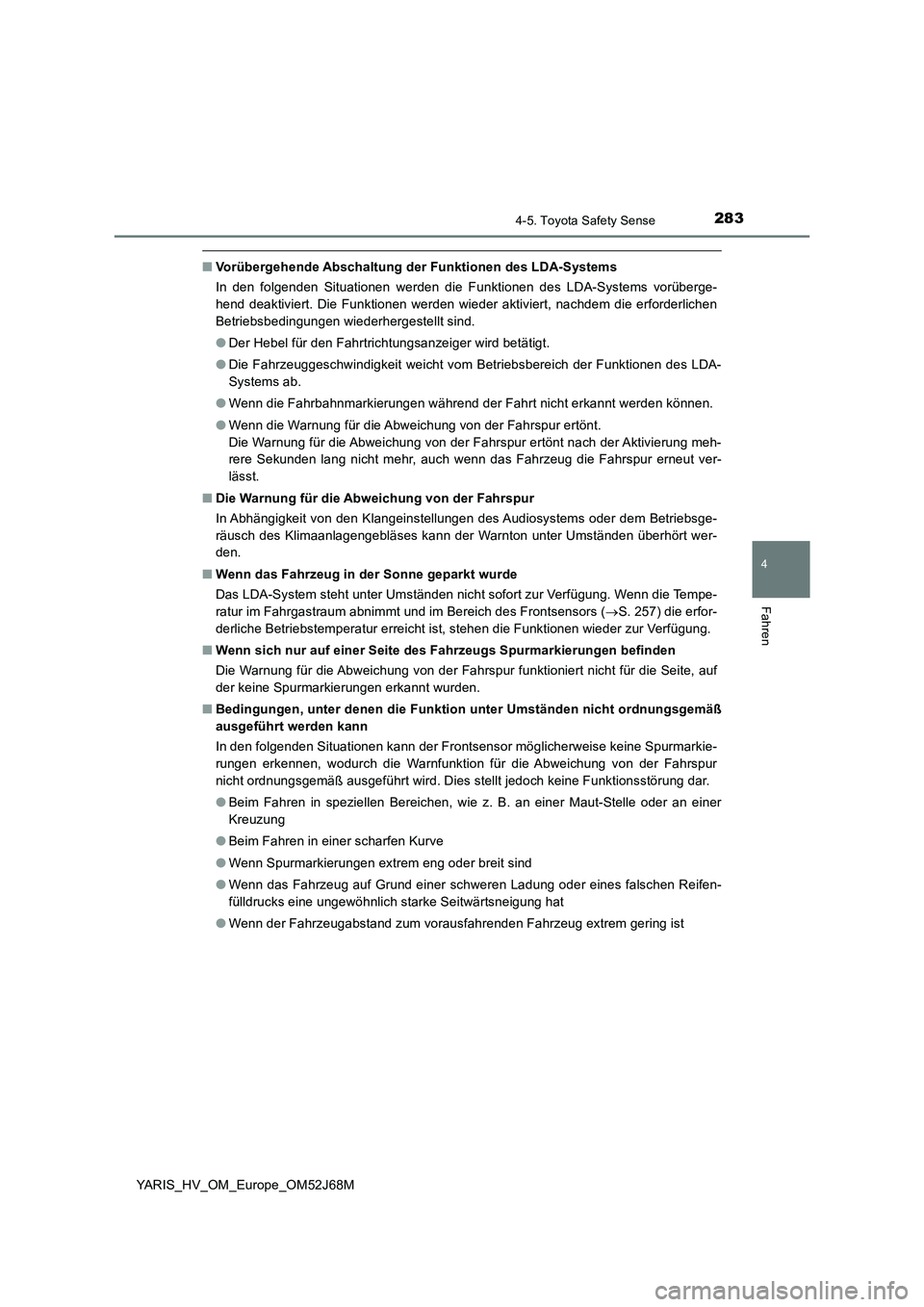

2834-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
■Vorübergehende Abschaltung der Funktionen des LDA-Systems
In den folgenden Situationen werden die Funktionen des LDA-Systems vorüberge-
hend deaktiviert. Die Funktionen werden wieder aktiviert, nachdem die erforderlichen
Betriebsbedingungen wiederhergestellt sind.
●Der Hebel für den Fahrtrichtungsanzeiger wird betätigt.
●Die Fahrzeuggeschwindigkeit weicht vom Betriebsbereich der Funktionen des LDA-
Systems ab.
●Wenn die Fahrbahnmarkierungen während der Fahrt nicht erkannt werden können.
●Wenn die Warnung für die Abweichung von der Fahrspur ertönt.
Die Warnung für die Abweichung von der Fahrspur ertönt nach der Aktivierung meh-
rere Sekunden lang nicht mehr, auch wenn das Fahrzeug die Fahrspur erneut ver-
lässt.
■Die Warnung für die Abweichung von der Fahrspur
In Abhängigkeit von den Klangeinstellungen des Audiosystems oder dem Betriebsge-
räusch des Klimaanlagengebläses kann der Warnton unter Umständen überhört wer-
den.
■Wenn das Fahrzeug in der Sonne geparkt wurde
Das LDA-System steht unter Umständen nicht sofort zur Verfügung. Wenn die Tempe-
ratur im Fahrgastraum abnimmt und im Bereich des Frontsensors (S. 257) die erfor-
derliche Betriebstemperatur erreicht ist, stehen die Funktionen wieder zur Verfügung.
■Wenn sich nur auf einer Seite des Fahrzeugs Spurmarkierungen befinden
Die Warnung für die Abweichung von der Fahrspur funktioniert nicht für die Seite, auf
der keine Spurmarkierungen erkannt wurden.
■Bedingungen, unter denen die Funktion unter Umständen nicht ordnungsgemäß
ausgeführt werden kann
In den folgenden Situationen kann der Frontsensor möglicherweise keine Spurmarkie-
rungen erkennen, wodurch die Warnfunktion für die Abweichung von der Fahrspur
nicht ordnungsgemäß ausgeführt wird. Dies stellt jedoch keine Funktionsstörung dar.
●Beim Fahren in speziellen Bereichen, wie z. B. an einer Maut-Stelle oder an einer
Kreuzung
●Beim Fahren in einer scharfen Kurve
●Wenn Spurmarkierungen extrem eng oder breit sind
●Wenn das Fahrzeug auf Grund einer schweren Ladung oder eines falschen Reifen-
fülldrucks eine ungewöhnlich starke Seitwärtsneigung hat
●Wenn der Fahrzeugabstand zum vorausfahrenden Fahrzeug extrem gering ist
Page 296 of 632

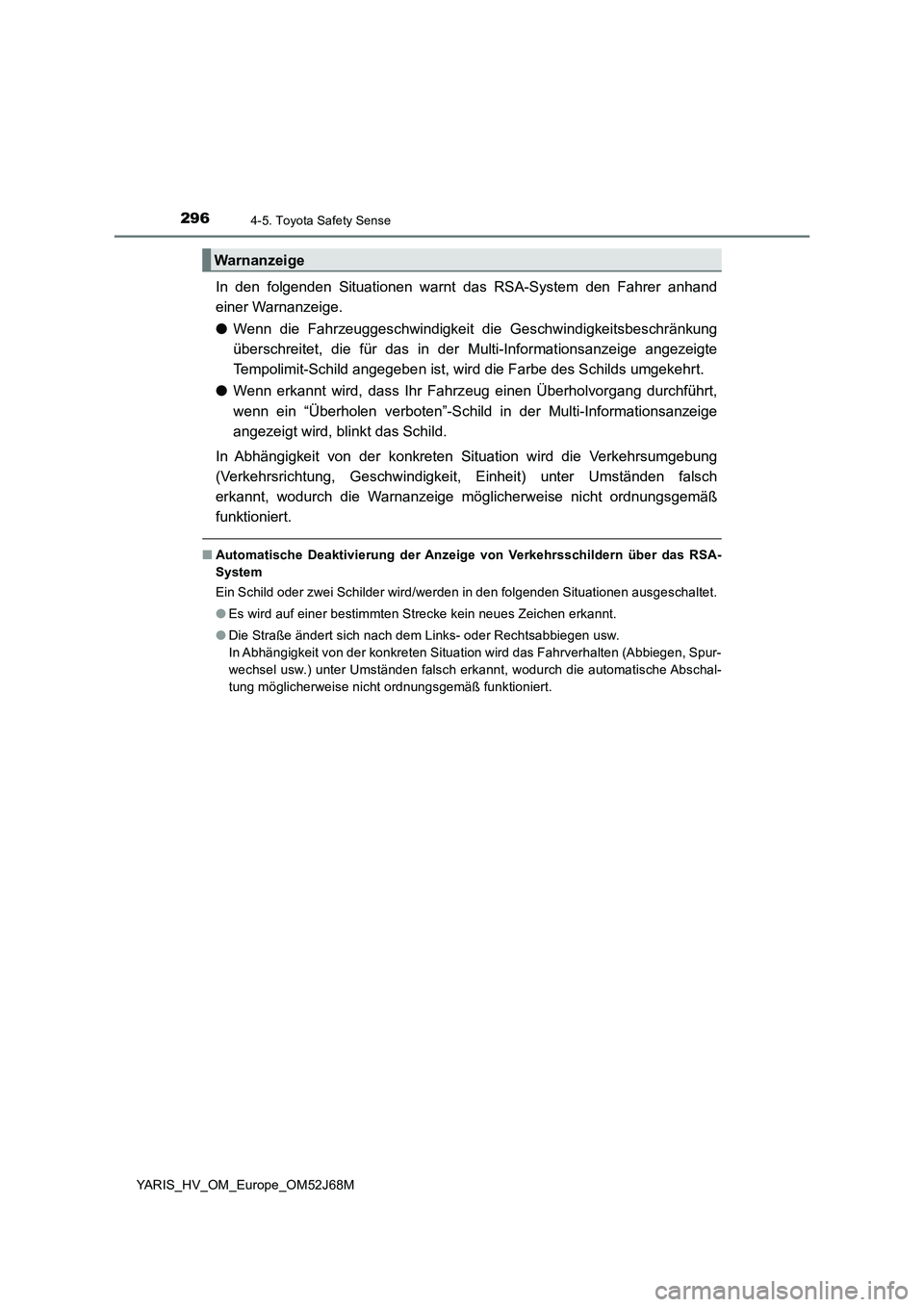

2964-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M
In den folgenden Situationen warnt das RSA-System den Fahrer anhand
einer Warnanzeige.
●Wenn die Fahrzeuggeschwindigkeit die Geschwindigkeitsbeschränkung
überschreitet, die für das in der Multi-Informationsanzeige angezeigte
Tempolimit-Schild angegeben ist, wird die Farbe des Schilds umgekehrt.
●Wenn erkannt wird, dass Ihr Fahrzeug einen Überholvorgang durchführt,
wenn ein “Überholen verboten”-Schild in der Multi-Informationsanzeige
angezeigt wird, blinkt das Schild.
In Abhängigkeit von der konkreten Situation wird die Verkehrsumgebung
(Verkehrsrichtung, Geschwindigkeit, Einheit) unter Umständen falsch
erkannt, wodurch die Warnanzeige möglicherweise nicht ordnungsgemäß
funktioniert.
■Automatische Deaktivierung der Anzeige von Verkehrsschildern über das RSA-
System
Ein Schild oder zwei Schilder wird/werden in den folgenden Situationen ausgeschaltet.
●Es wird auf einer bestimmten Strecke kein neues Zeichen erkannt.
●Die Straße ändert sich nach dem Links- oder Rechtsabbiegen usw.
In Abhängigkeit von der konkreten Situation wird das Fahrverhalten (Abbiegen, Spur-
wechsel usw.) unter Umständen falsch erkannt, wodurch die automatische Abschal-
tung möglicherweise nicht ordnungsgemäß funktioniert.
Warnanzeige
Page 302 of 632

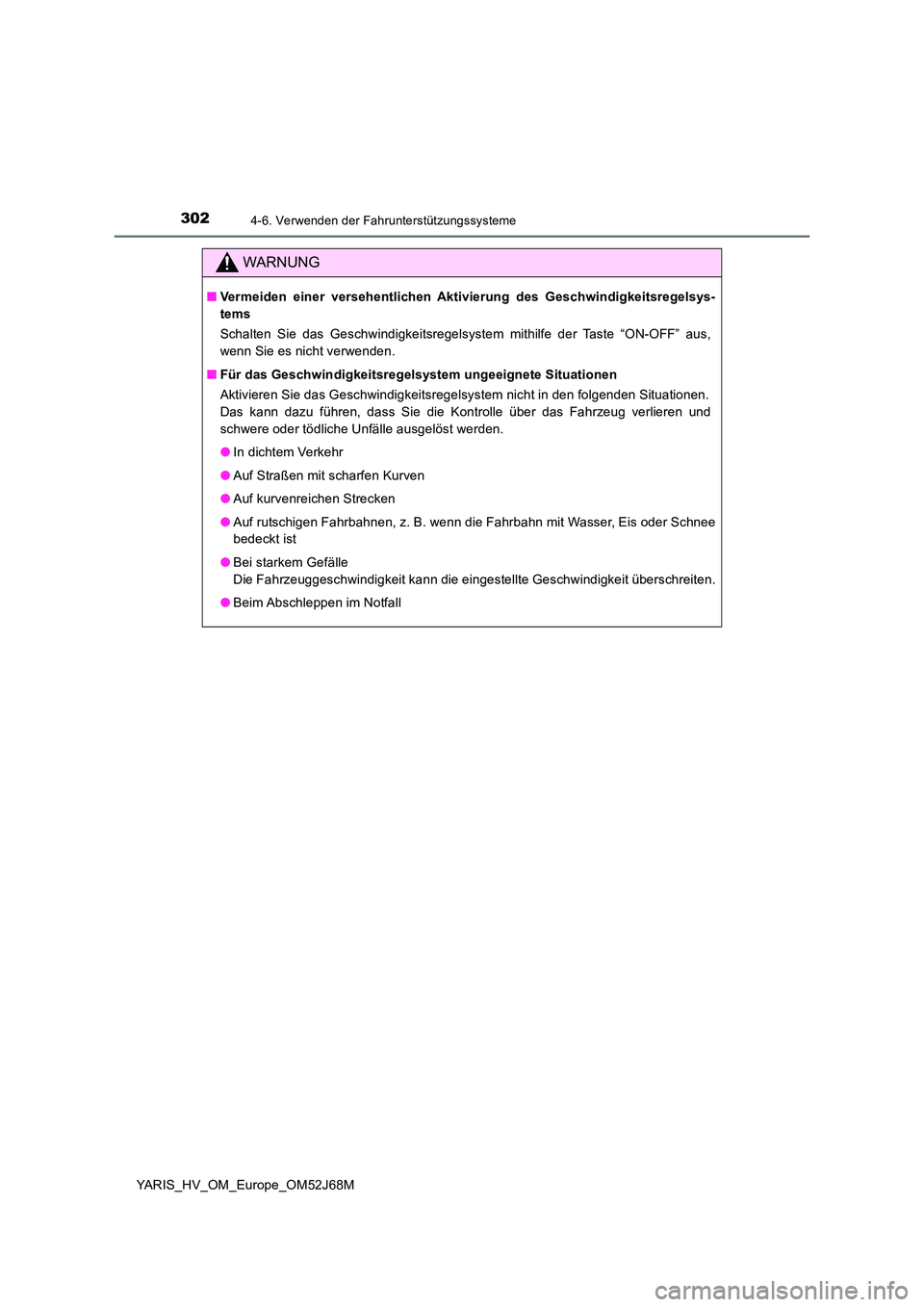

3024-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
■Vermeiden einer versehentlichen Aktivierung des Geschwindigkeitsregelsys-
tems
Schalten Sie das Geschwindigkeitsregelsystem mithilfe der Taste “ON-OFF” aus,
wenn Sie es nicht verwenden.
■ Für das Geschwindigkeitsregelsystem ungeeignete Situationen
Aktivieren Sie das Geschwindigkeitsregelsystem nicht in den folgenden Situationen.
Das kann dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren und
schwere oder tödliche Unfälle ausgelöst werden.
● In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starkem Gefälle
Die Fahrzeuggeschwindigkeit kann die eingestellte Geschwindigkeit überschreiten.
● Beim Abschleppen im Notfall
Page 303 of 632

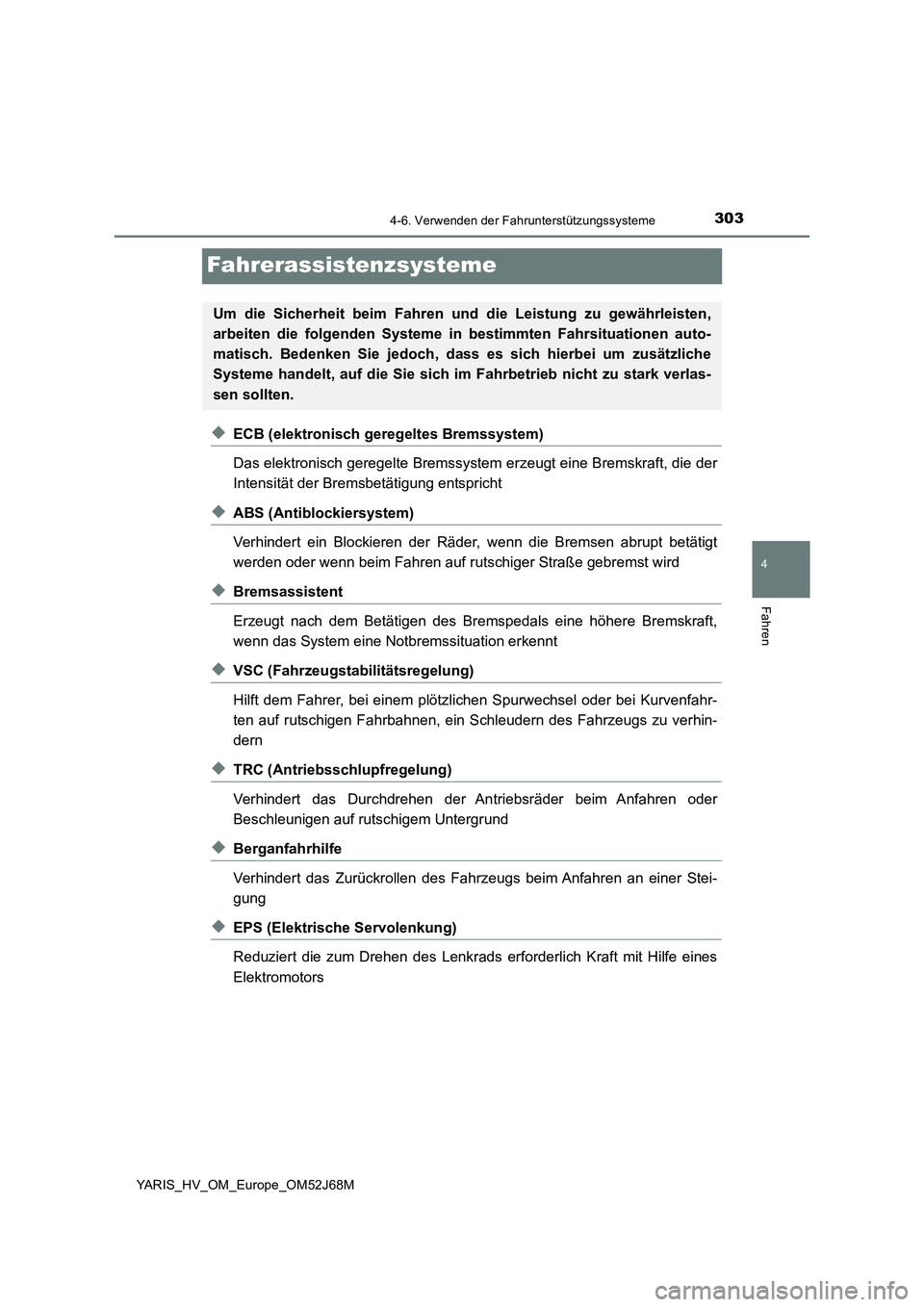

303
4
4-6. Verwenden der Fahrunterstützungssysteme
Fahren
YARIS_HV_OM_Europe_OM52J68M
Fahrerassistenzsysteme
◆ECB (elektronisch geregeltes Bremssystem)
Das elektronisch geregelte Bremssystem erzeugt eine Bremskraft, die der
Intensität der Bremsbetätigung entspricht
◆ABS (Antiblockiersystem)
Verhindert ein Blockieren der Räder, wenn die Bremsen abrupt betätigt
werden oder wenn beim Fahren auf rutschiger Straße gebremst wird
◆Bremsassistent
Erzeugt nach dem Betätigen des Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung)
Hilft dem Fahrer, bei einem plötzlichen Spurwechsel oder bei Kurvenfahr-
ten auf rutschigen Fahrbahnen, ein Schleudern des Fahrzeugs zu verhin-
dern
◆TRC (Antriebsschlupfregelung)
Verhindert das Durchdrehen der Antriebsräder beim Anfahren oder
Beschleunigen auf rutschigem Untergrund
◆Berganfahrhilfe
Verhindert das Zurückrollen des Fahrzeugs beim Anfahren an einer Stei-
gung
◆EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenkrads erforderlich Kraft mit Hilfe eines
Elektromotors
Um die Sicherheit beim Fahren und die Leistung zu gewährleisten,
arbeiten die folgenden Systeme in bestimmten Fahrsituationen auto-
matisch. Bedenken Sie jedoch, dass es sich hierbei um zusätzliche
Systeme handelt, auf die Sie sich im Fahrbetrieb nicht zu stark verlas-
sen sollten.
Page 304 of 632

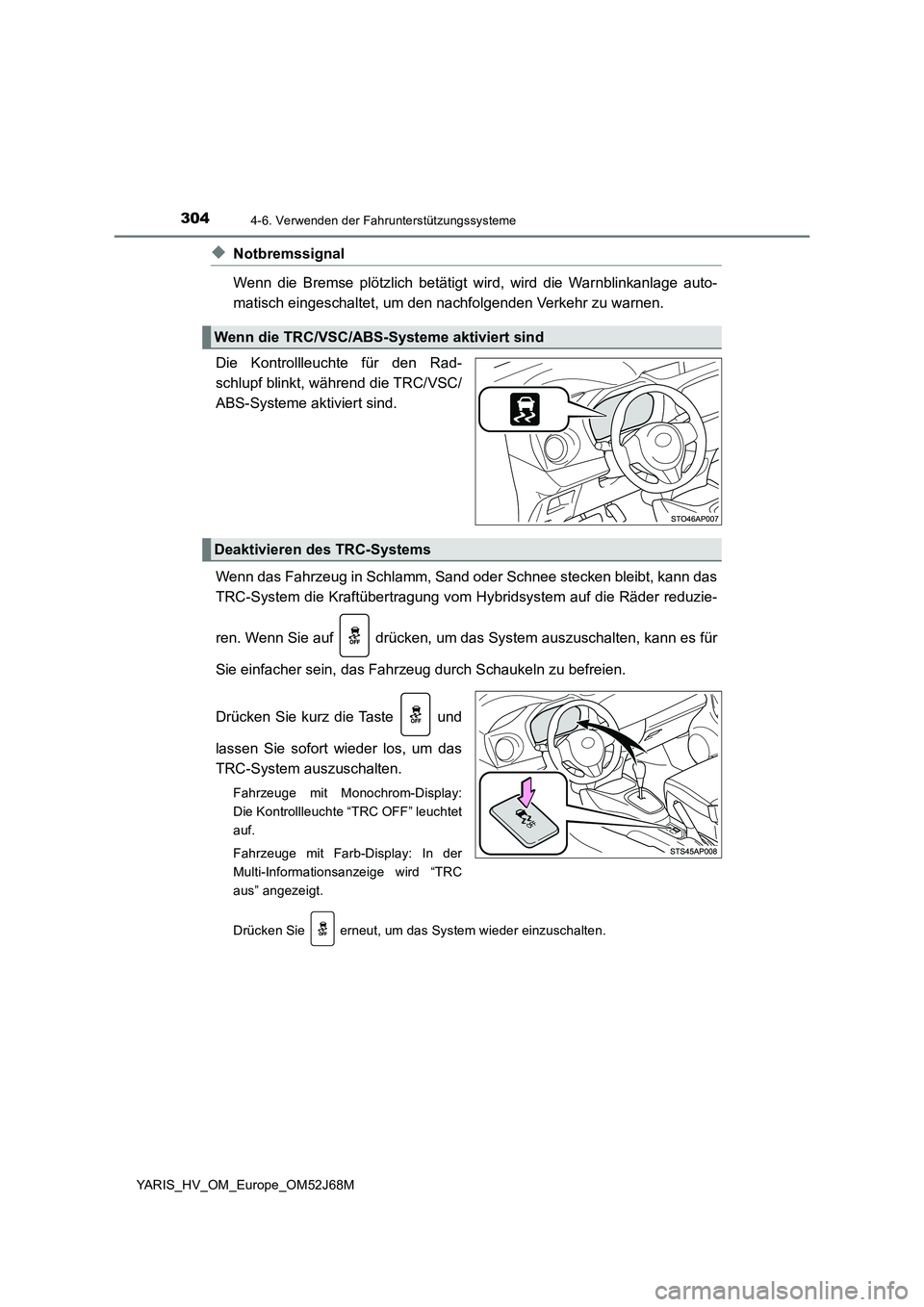

3044-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J68M
◆Notbremssignal
Wenn die Bremse plötzlich betätigt wird, wird die Warnblinkanlage auto-
matisch eingeschaltet, um den nachfolgenden Verkehr zu warnen.
Die Kontrollleuchte für den Rad-
schlupf blinkt, während die TRC/VSC/
ABS-Systeme aktiviert sind.
Wenn das Fahrzeug in Schlamm, Sand oder Schnee stecken bleibt, kann das
TRC-System die Kraftübertragung vom Hybridsystem auf die Räder reduzie-
ren. Wenn Sie auf drücken, um das System auszuschalten, kann es für
Sie einfacher sein, das Fahrzeug durch Schaukeln zu befreien.
Drücken Sie kurz die Taste und
lassen Sie sofort wieder los, um das
TRC-System auszuschalten.
Fahrzeuge mit Monochrom-Display:
Die Kontrollleuchte “TRC OFF” leuchtet
auf.
Fahrzeuge mit Farb-Display: In der
Multi-Informationsanzeige wird “TRC
aus” angezeigt.
Drücken Sie erneut, um das System wieder einzuschalten.
Wenn die TRC/VSC/ABS-Systeme aktiviert sind
Deaktivieren des TRC-Systems

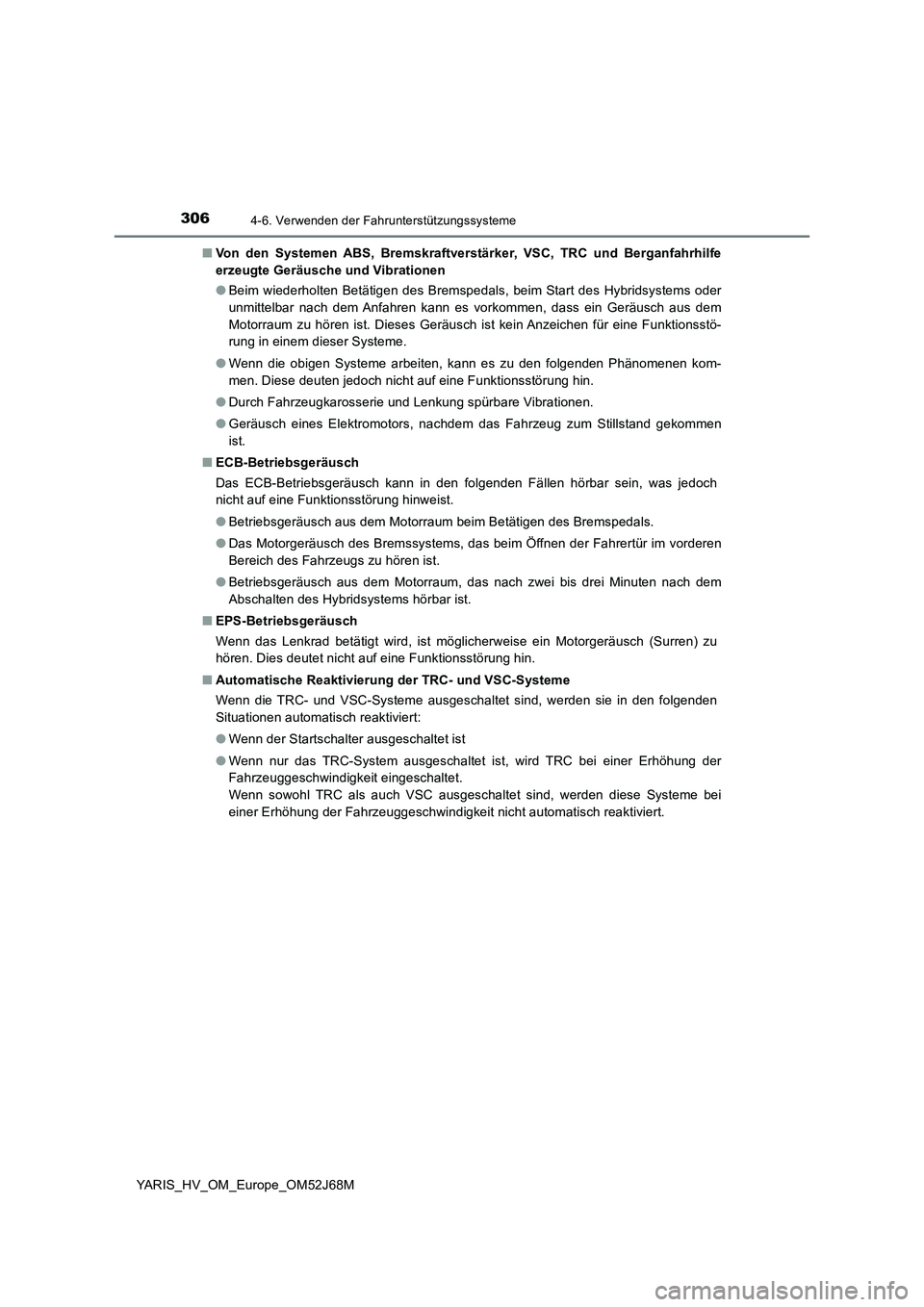

Page 306 of 632

3064-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J68M■Von den Systemen ABS, Bremskraftverstärker, VSC, TRC und Berganfahrhilfe
erzeugte Geräusche und Vibrationen
●Beim wiederholten Betätigen des Bremspedals, beim Start des Hybridsystems oder
unmittelbar nach dem Anfahren kann es vorkommen, dass ein Geräusch aus dem
Motorraum zu hören ist. Dieses Geräusch ist kein Anzeichen für eine Funktionsstö-
rung in einem dieser Systeme.
●Wenn die obigen Systeme arbeiten, kann es zu den folgenden Phänomenen kom-
men. Diese deuten jedoch nicht auf eine Funktionsstörung hin.
●Durch Fahrzeugkarosserie und Lenkung spürbare Vibrationen.
●Geräusch eines Elektromotors, nachdem das Fahrzeug zum Stillstand gekommen
ist.
■ECB-Betriebsgeräusch
Das ECB-Betriebsgeräusch kann in den folgenden Fällen hörbar sein, was jedoch
nicht auf eine Funktionsstörung hinweist.
●Betriebsgeräusch aus dem Motorraum beim Betätigen des Bremspedals.
●Das Motorgeräusch des Bremssystems, das beim Öffnen der Fahrertür im vorderen
Bereich des Fahrzeugs zu hören ist.
●Betriebsgeräusch aus dem Motorraum, das nach zwei bis drei Minuten nach dem
Abschalten des Hybridsystems hörbar ist.
■EPS-Betriebsgeräusch
Wenn das Lenkrad betätigt wird, ist möglicherweise ein Motorgeräusch (Surren) zu
hören. Dies deutet nicht auf eine Funktionsstörung hin.
■Automatische Reaktivierung der TRC- und VSC-Systeme
Wenn die TRC- und VSC-Systeme ausgeschaltet sind, werden sie in den folgenden
Situationen automatisch reaktiviert:
●Wenn der Startschalter ausgeschaltet ist
●Wenn nur das TRC-System ausgeschaltet ist, wird TRC bei einer Erhöhung der
Fahrzeuggeschwindigkeit eingeschaltet.
Wenn sowohl TRC als auch VSC ausgeschaltet sind, werden diese Systeme bei
einer Erhöhung der Fahrzeuggeschwindigkeit nicht automatisch reaktiviert.

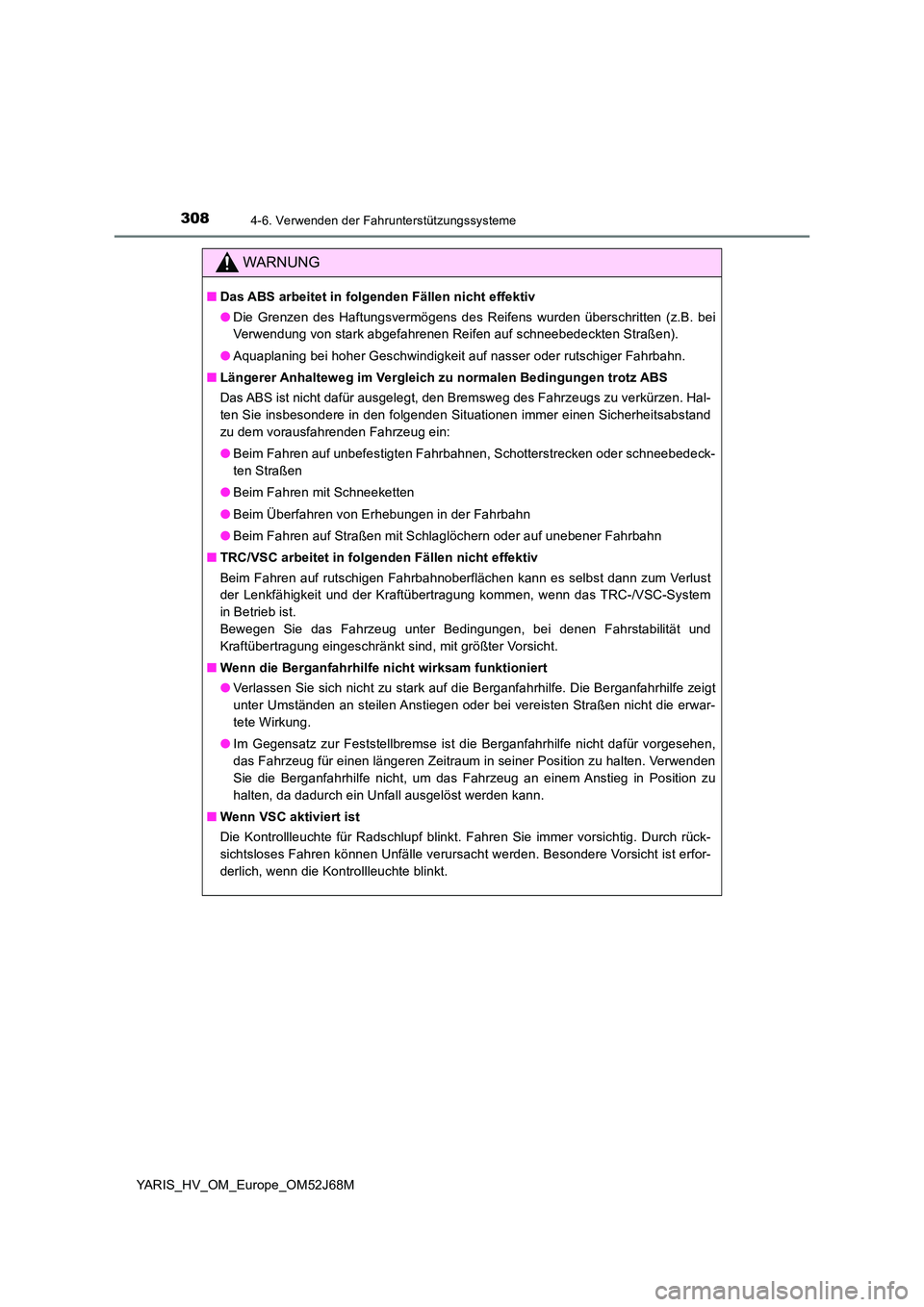

Page 308 of 632

3084-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
■Das ABS arbeitet in folgenden Fällen nicht effektiv
● Die Grenzen des Haftungsvermögens des Reifens wurden überschritten (z.B. bei
Verwendung von stark abgefahrenen Reifen auf schneebedeckten Straßen).
● Aquaplaning bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn.
■ Längerer Anhalteweg im Vergleich zu normalen Bedingungen trotz ABS
Das ABS ist nicht dafür ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen. Hal-
ten Sie insbesondere in den folgenden Situationen immer einen Sicherheitsabstand
zu dem vorausfahrenden Fahrzeug ein:
● Beim Fahren auf unbefestigten Fahrbahnen, Schotterstrecken oder schneebedeck-
ten Straßen
● Beim Fahren mit Schneeketten
● Beim Überfahren von Erhebungen in der Fahrbahn
● Beim Fahren auf Straßen mit Schlaglöchern oder auf unebener Fahrbahn
■ TRC/VSC arbeitet in folgenden Fällen nicht effektiv
Beim Fahren auf rutschigen Fahrbahnoberflächen kann es selbst dann zum Verlust
der Lenkfähigkeit und der Kraftübertragung kommen, wenn das TRC-/VSC-System
in Betrieb ist.
Bewegen Sie das Fahrzeug unter Bedingungen, bei denen Fahrstabilität und
Kraftübertragung eingeschränkt sind, mit größter Vorsicht.
■ Wenn die Berganfahrhilfe nicht wirksam funktioniert
● Verlassen Sie sich nicht zu stark auf die Berganfahrhilfe. Die Berganfahrhilfe zeigt
unter Umständen an steilen Anstiegen oder bei vereisten Straßen nicht die erwar-
tete Wirkung.
● Im Gegensatz zur Feststellbremse ist die Berganfahrhilfe nicht dafür vorgesehen,
das Fahrzeug für einen längeren Zeitraum in seiner Position zu halten. Verwenden
Sie die Berganfahrhilfe nicht, um das Fahrzeug an einem Anstieg in Position zu
halten, da dadurch ein Unfall ausgelöst werden kann.
■ Wenn VSC aktiviert ist
Die Kontrollleuchte für Radschlupf blinkt. Fahren Sie immer vorsichtig. Durch rück-
sichtsloses Fahren können Unfälle verursacht werden. Besondere Vorsicht ist erfor-
derlich, wenn die Kontrollleuchte blinkt.
