5418-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J66E

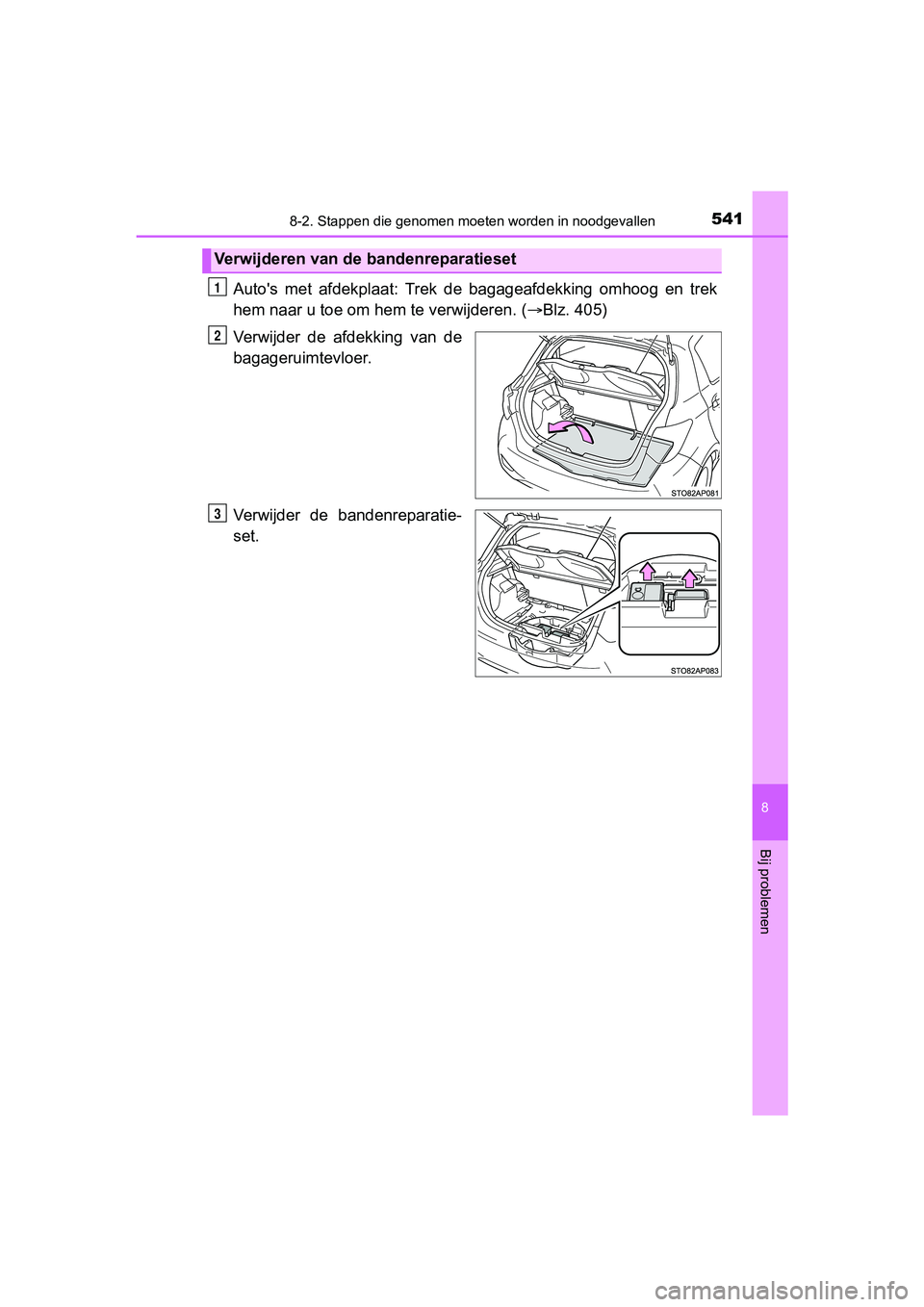

Auto's met afdekplaat: Trek de bagageafdekking omhoog en trek
hem naar u toe om he m te verwijderen. (Blz. 405)
Verwijder de afdekking van de
bagageruimtevloer.
Verwijder de bandenreparatie-
set.
Verwijderen van de bandenreparatieset
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 541 Tuesday, November 14, 2017 5:07 PM

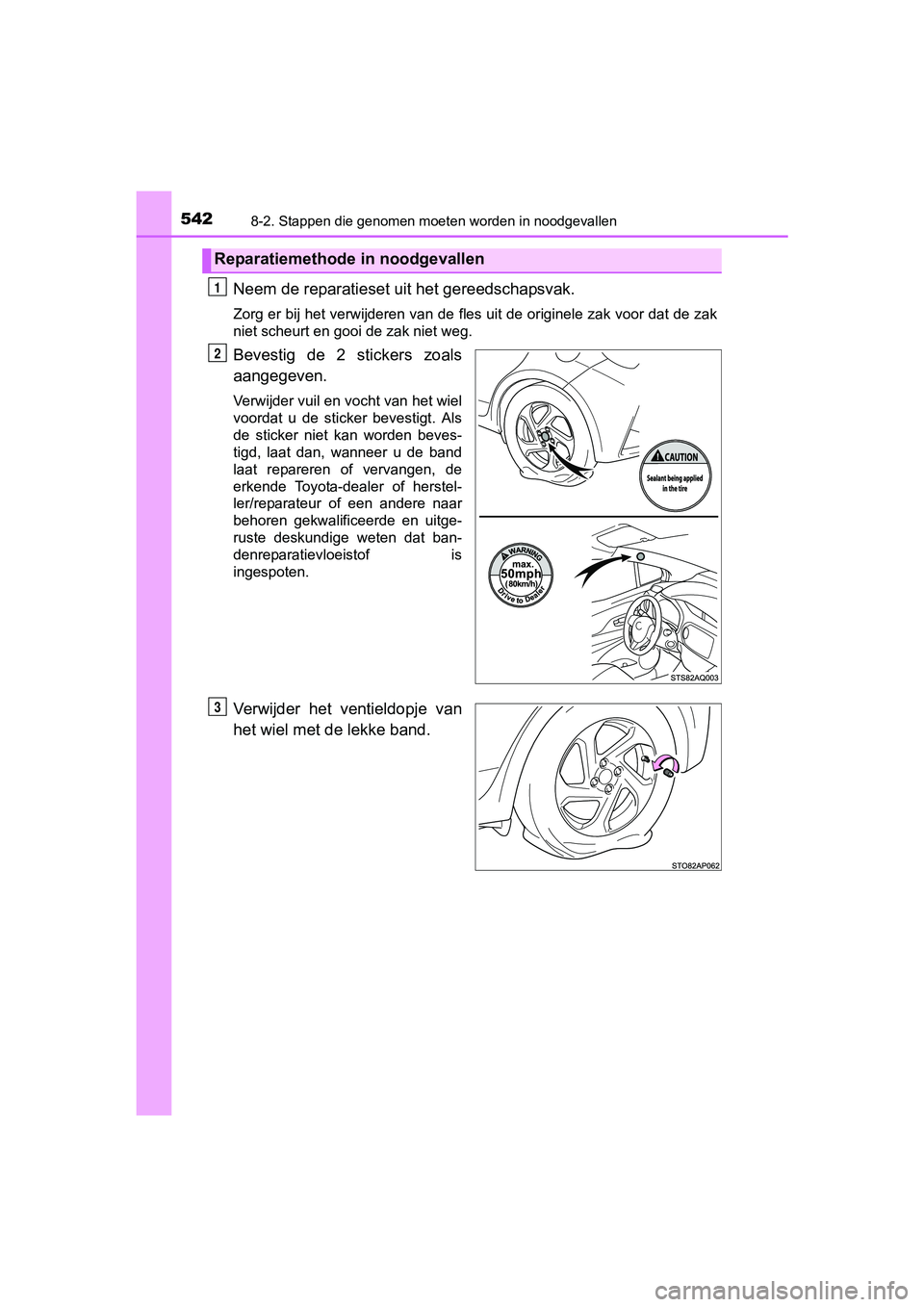

5428-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E
Neem de reparatieset uit het gereedschapsvak.
Zorg er bij het verwijderen van de fles uit de originele zak vo or dat de zak
niet scheurt en gooi de zak niet weg.
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als
de sticker niet kan worden beves-
tigd, laat dan, wanneer u de band
laat repareren of vervangen, de
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige weten dat ban-
denreparatievloeistof is
ingespoten.
Verwijder het ventieldopje van
het wiel met d e lekke band.
Reparatiemethode in noodgevallen
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 542 Tuesday, November 14, 2017 5:07 PM

5438-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J66E

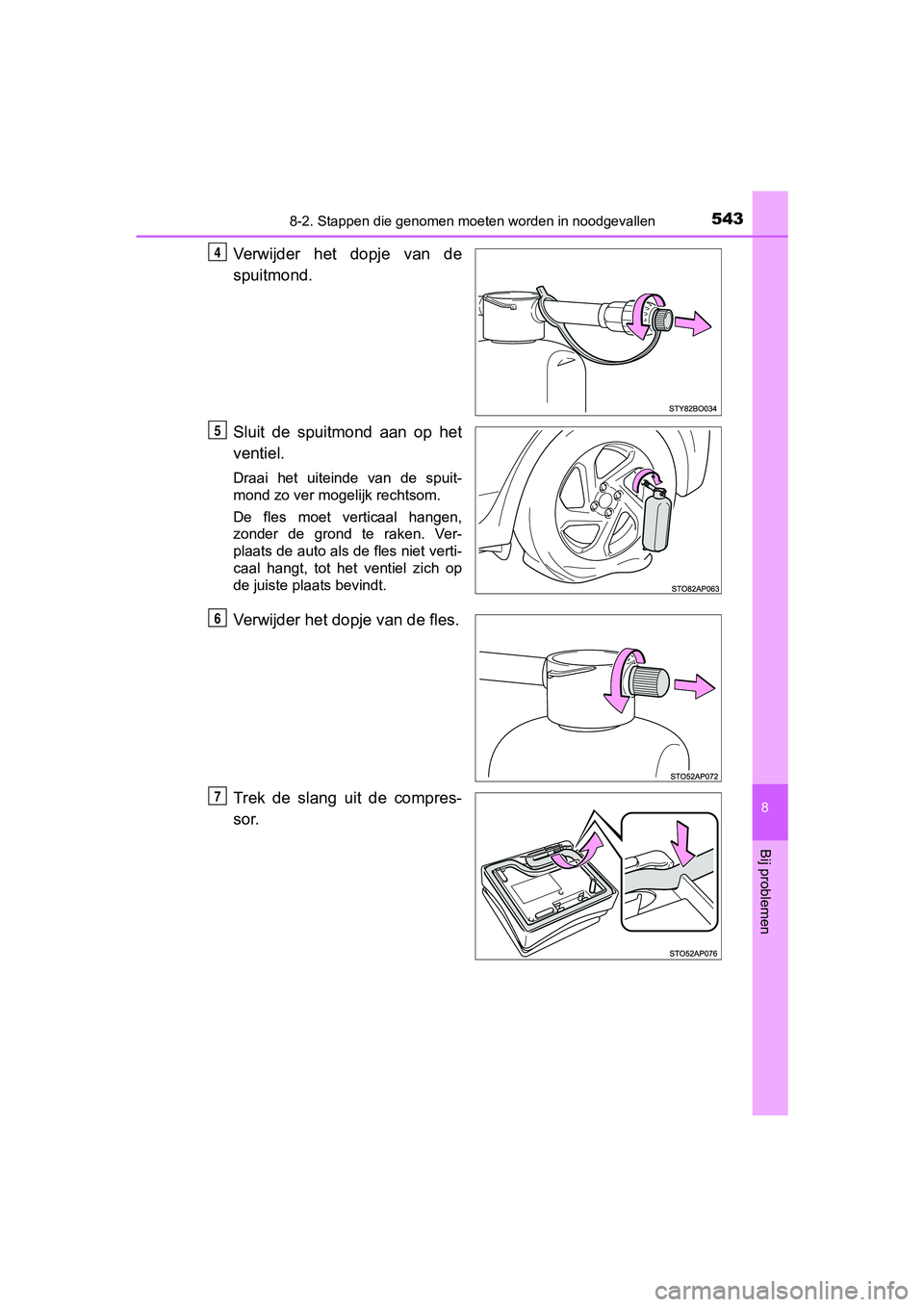

Verwijder het dopje van de
spuitmond.
Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet verti-
caal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compres-
sor.
4
5
6
7
YARIS_HV_OM_Europe_OM52J66E.book Page 543 Tuesday, November 14, 2017 5:07 PM

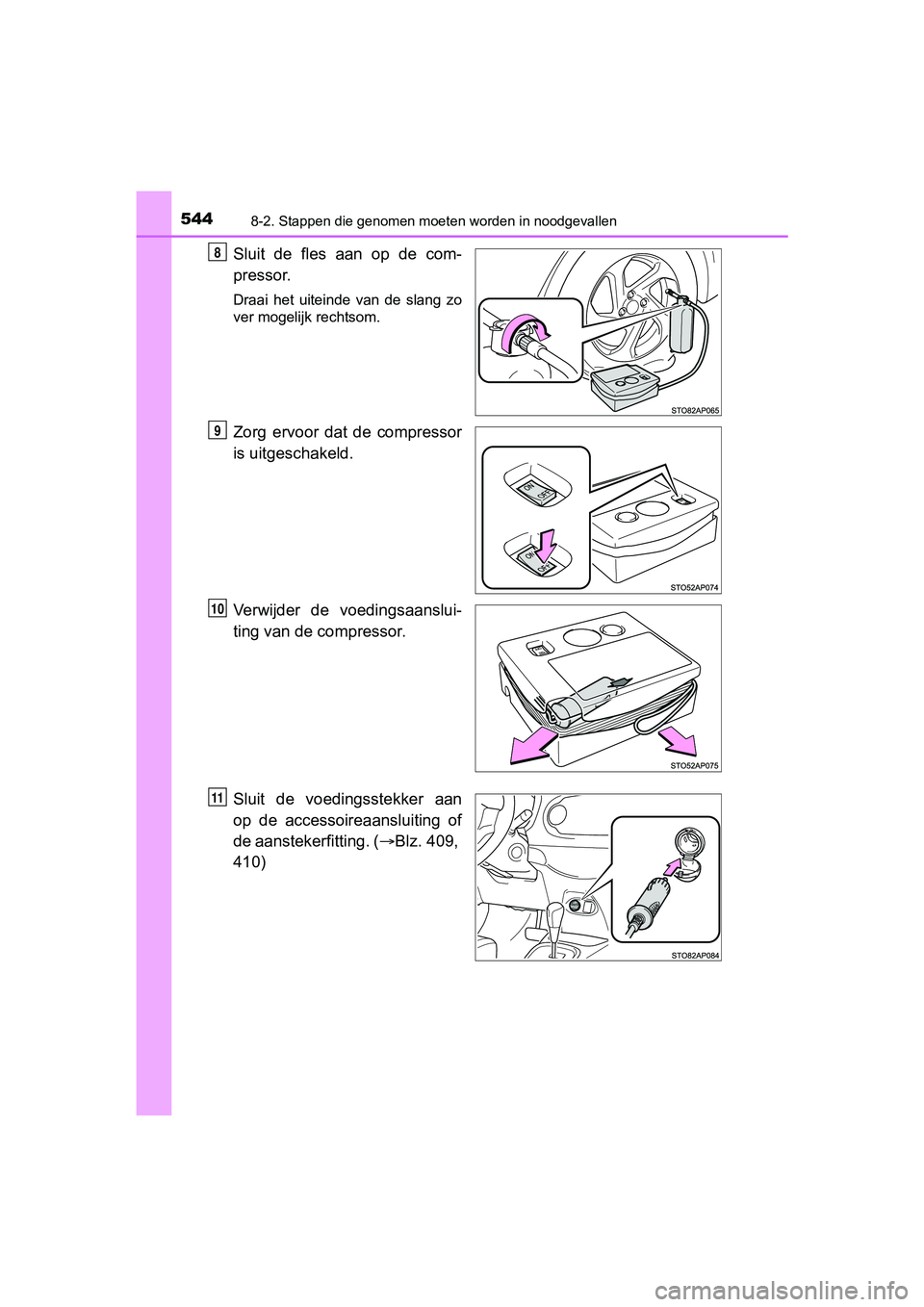

5448-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E
Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
Sluit de voedingsstekker aan
op de accessoireaansluiting of
de aanstekerfitting. (Blz. 409,
410)
8
9
10
11
YARIS_HV_OM_Europe_OM52J66E.book Page 544 Tuesday, November 14, 2017 5:07 PM

5458-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J66E

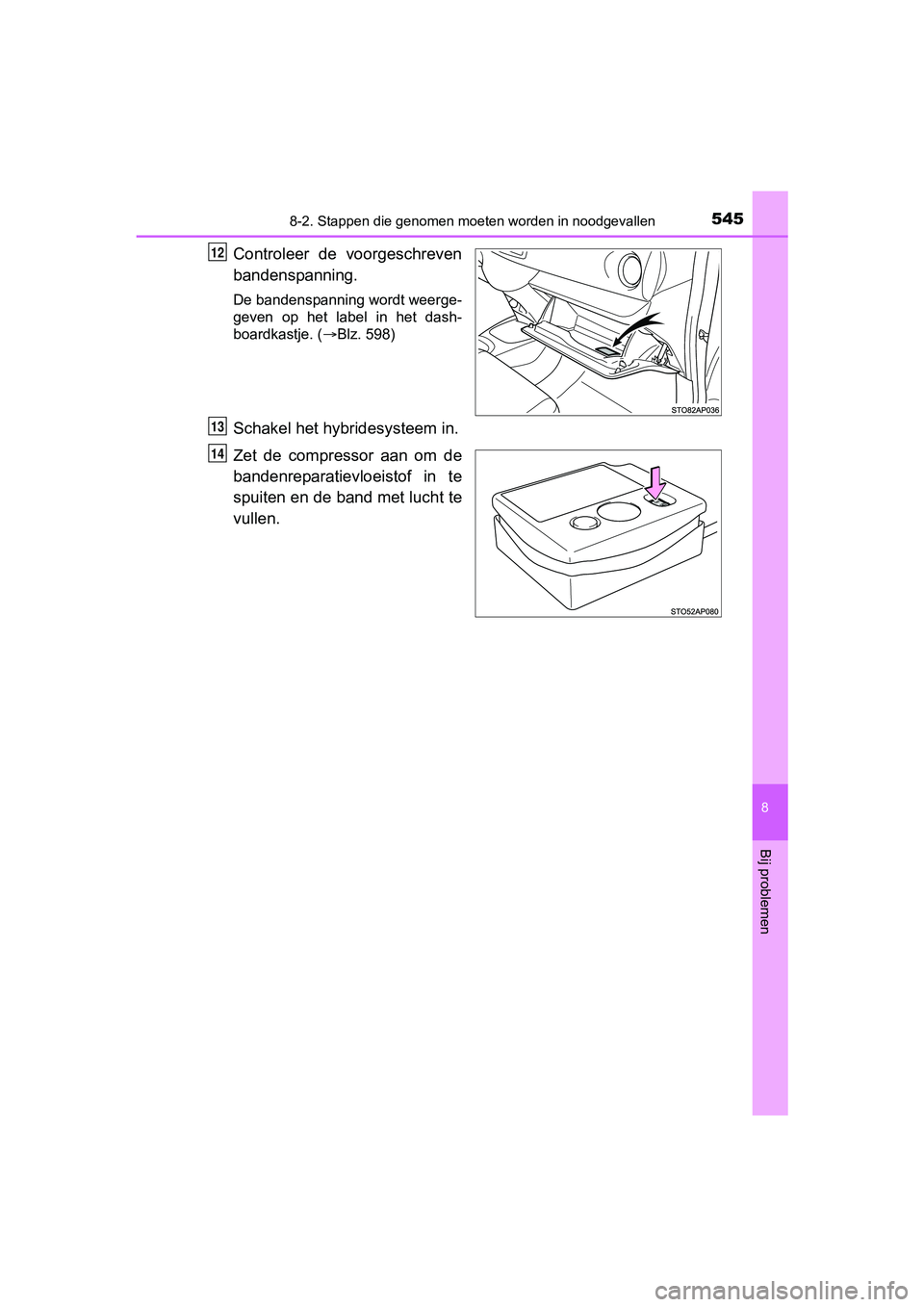

Controleer de voorgeschreven
bandenspanning.
De bandenspanning wordt weerge-
geven op het label in het dash-
boardkastje. (Blz. 598)
Schakel het hybridesysteem in.
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
12
13
14
YARIS_HV_OM_Europe_OM52J66E.book Page 545 Tuesday, November 14, 2017 5:07 PM

5468-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E

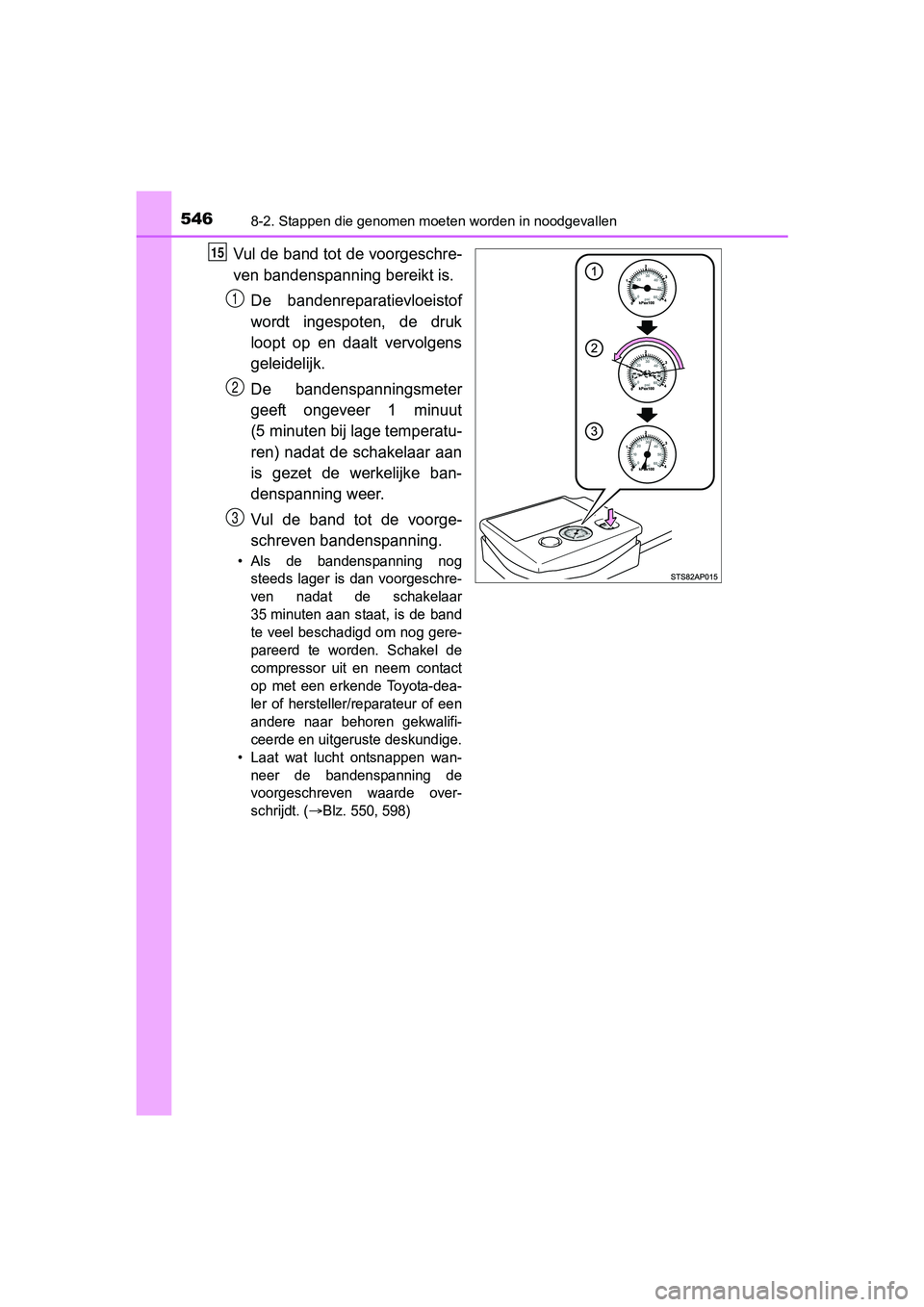

Vul de band tot de voorgeschre-
ven bandenspanning bereikt is.
De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut
(5 minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorgeschre-
ven nadat de schakelaar
35 minuten aan staat, is de band
te veel beschadigd om nog gere-
pareerd te worden. Schakel de
compressor uit en neem contact
op met een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wan- neer de bandenspanning de
voorgeschreven waarde over-
schrijdt. (
Blz. 550,598)
15
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 546 Tuesday, November 14, 2017 5:07 PM

5478-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J66E

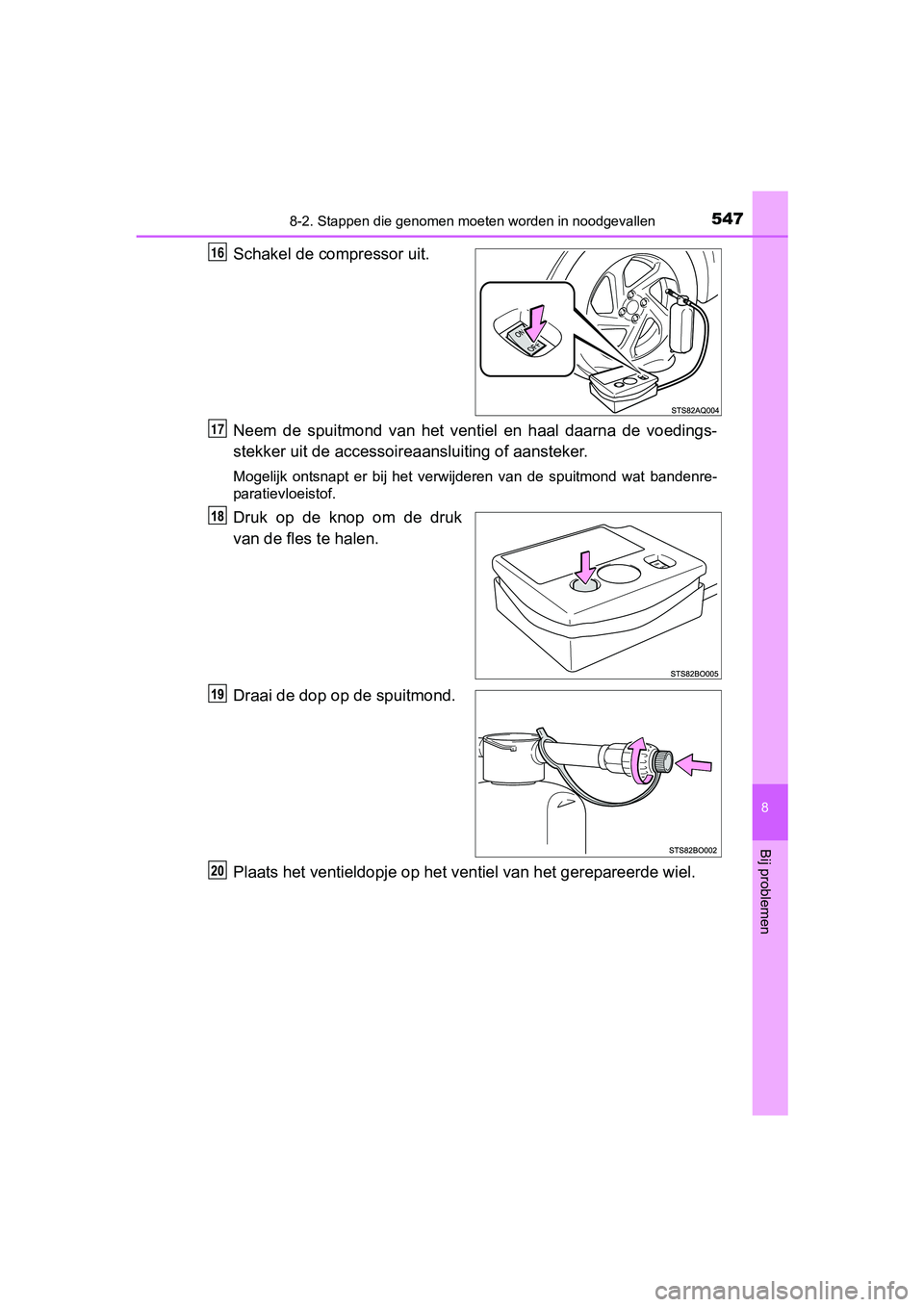

Schakel de compressor uit.
Neem de spuitmond van het vent iel en haal daarna de voedings-
stekker uit de accessoire aansluiting of aansteker.
Mogelijk ontsnapt er bij het verwijderen van de spuitmond wat b andenre-
paratievloeistof.
Druk op de knop om de druk
van de fles te halen.
Draai de dop op de spuitmond.
Plaats het ventieldopj e op het ventiel van het gerepareerde wie l.
16
17
YARIS_HV_OM_Europe_OM52J66E.book Page 547 Tuesday, November 14, 2017 5:07 PM

5488-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E

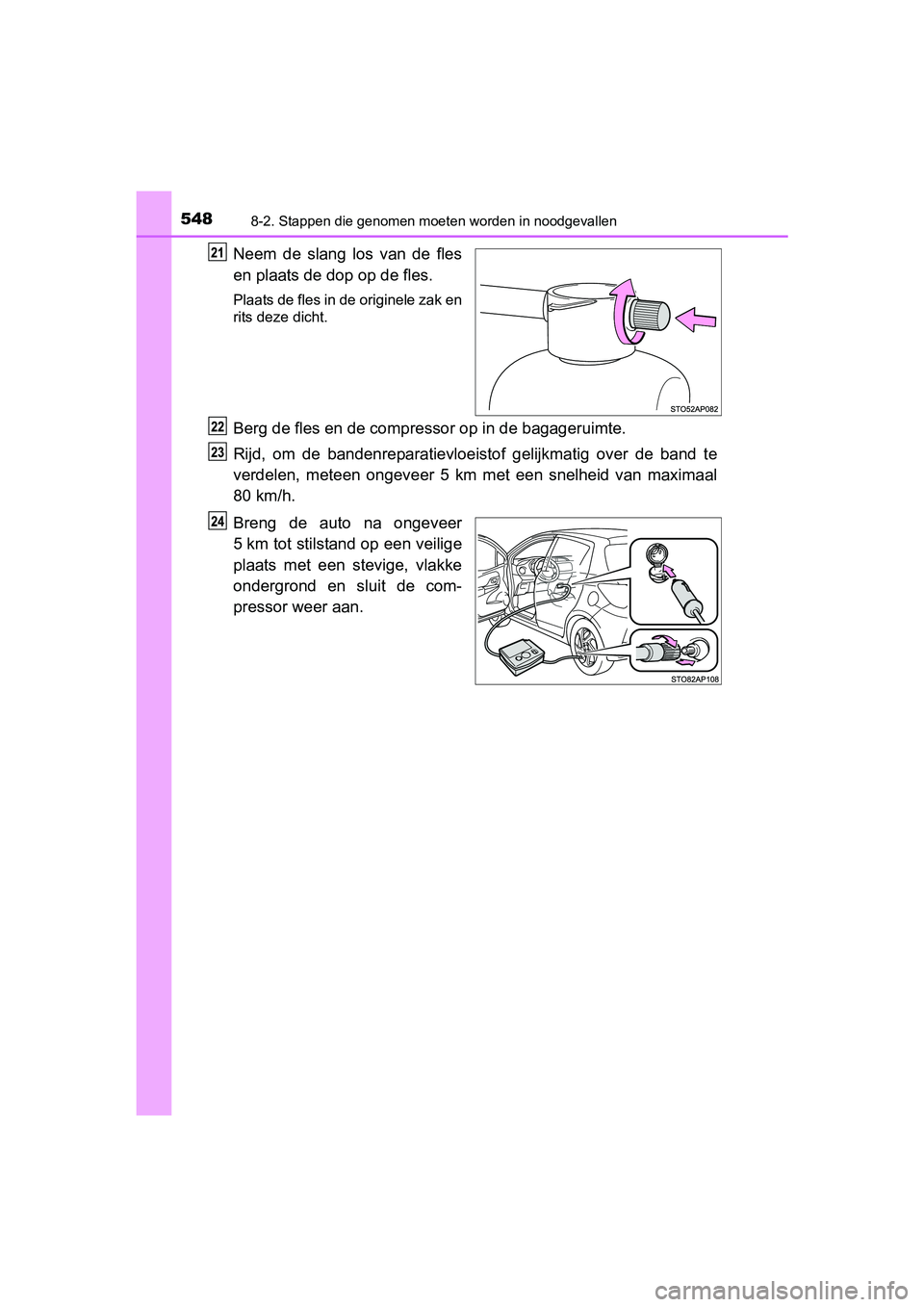

Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak en
rits deze dicht.
Berg de fles en de compressor op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band t e
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto na ongeveer
5 km tot stilstand op een veilige
plaats met een st evige, vlakke
ondergrond en sluit de com-
pressor weer aan.
YARIS_HV_OM_Europe_OM52J66E.book Page 548 Tuesday, November 14, 2017 5:07 PM

5498-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J66E

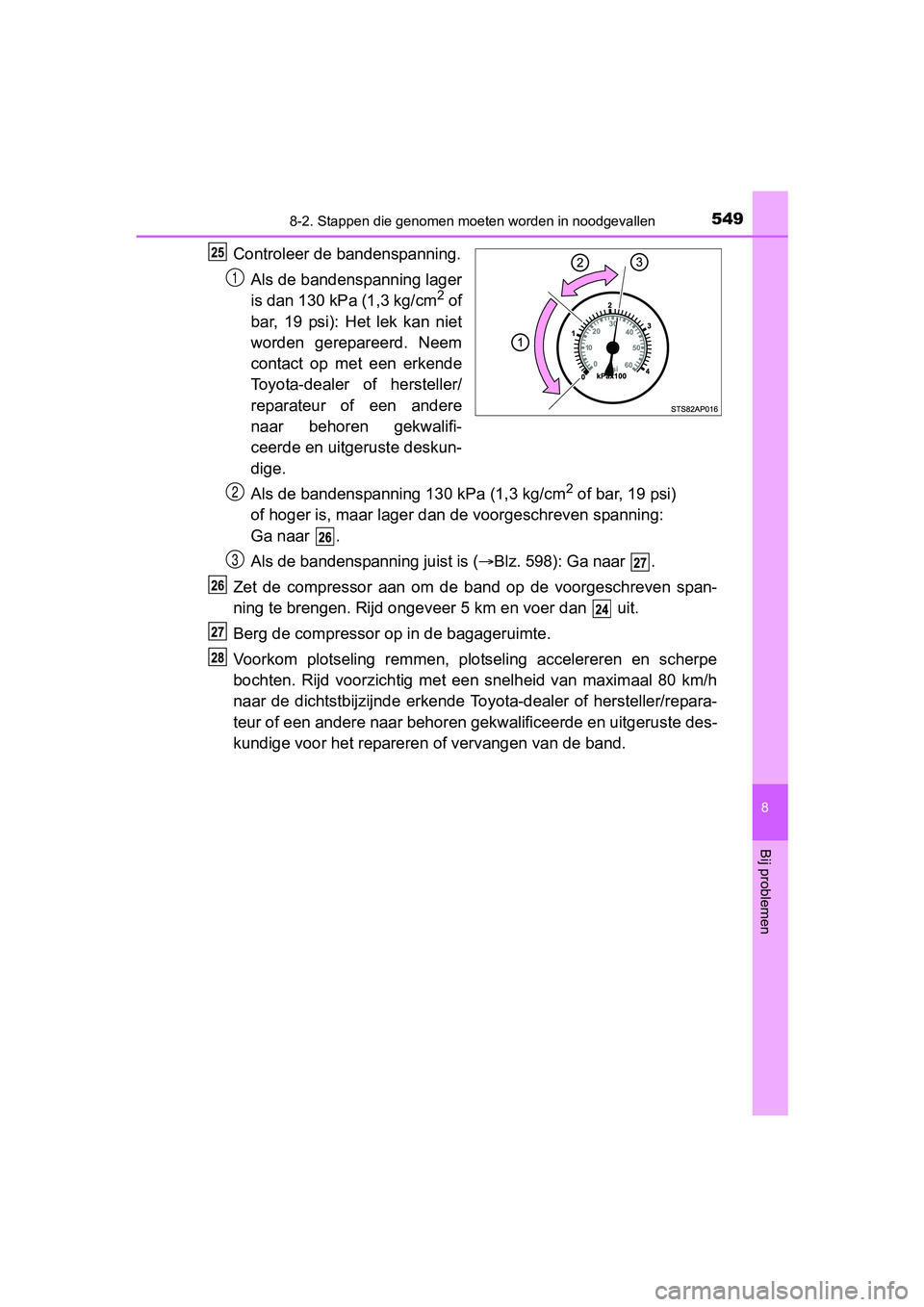

Controleer de bandenspanning.
Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het lek kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi)
of hoger is, maar lager dan de voorgeschreven spanning:
Ga naar .
Als de bandenspa nning juist is (Blz. 598): Ga naar .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongev eer 5 km en voer dan uit.
Berg de compressor op in de bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten. Rijd voorzichtig met een snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/re para-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige voor het repareren of vervangen van de band.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 549 Tuesday, November 14, 2017 5:07 PM

5508-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E

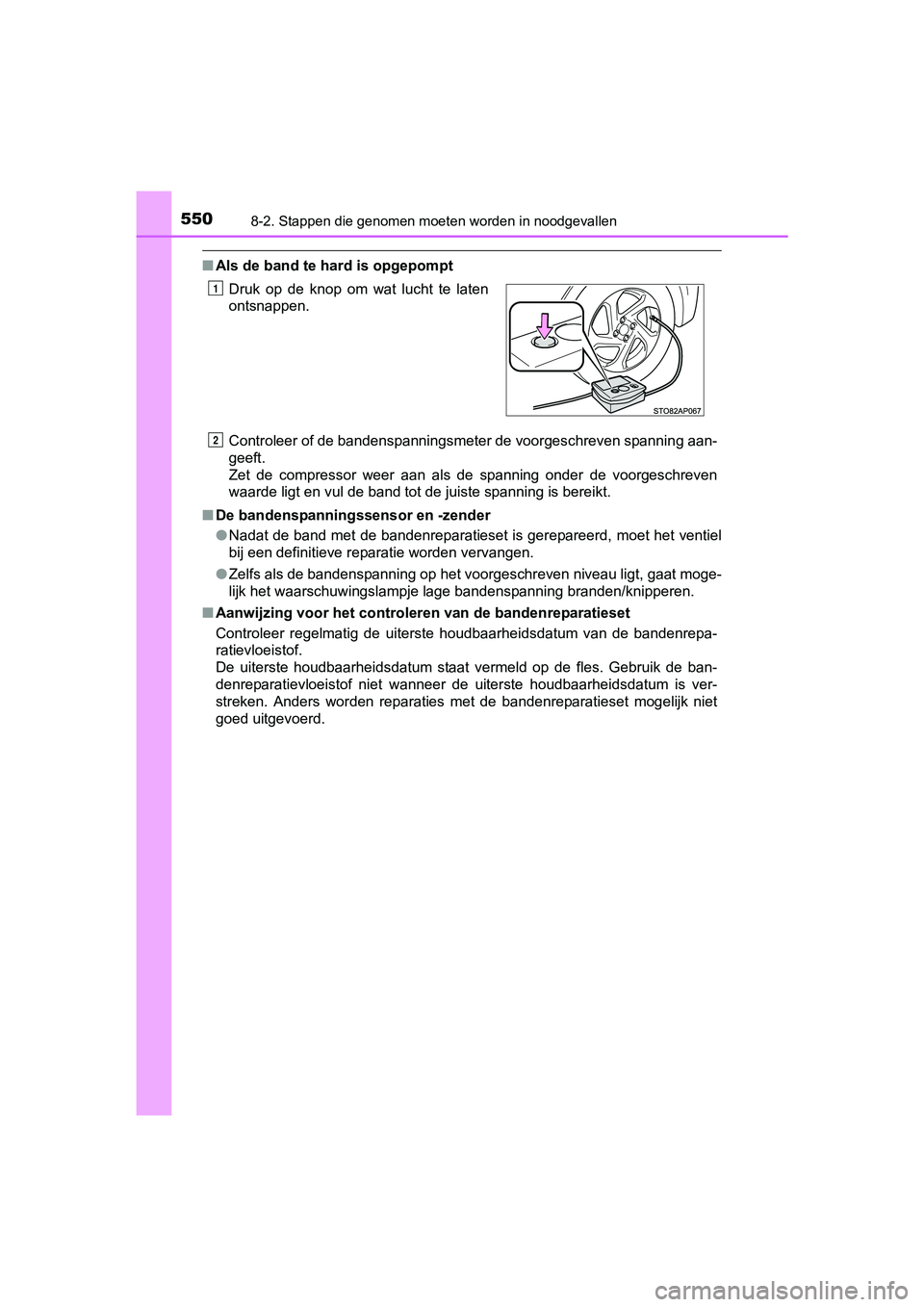

■Als de band te hard is opgepompt
Controleer of de bandenspanningsmeter de voorgeschreven spannin g aan-
geeft.
Zet de compressor weer aan als de spanning onder de voorgeschre ven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ De bandenspanningssensor en -zender
●Nadat de band met de bandenreparatieset is gerepareerd, moet he t ventiel
bij een definitieve reparatie worden vervangen.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knippe ren.
■ Aanwijzing voor het controlere n van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de ban denrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de uiterste houdbaarheidsdat um is ver-
streken. Anders worden reparaties met de bandenreparatieset mog elijk niet
goed uitgevoerd. Druk op de knop om wat lucht te laten
ontsnappen.
1
2
