TOYOTA YARIS 2018 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2018, Model line: YARIS, Model: TOYOTA YARIS 2018Pages: 632, PDF Size: 45.46 MB

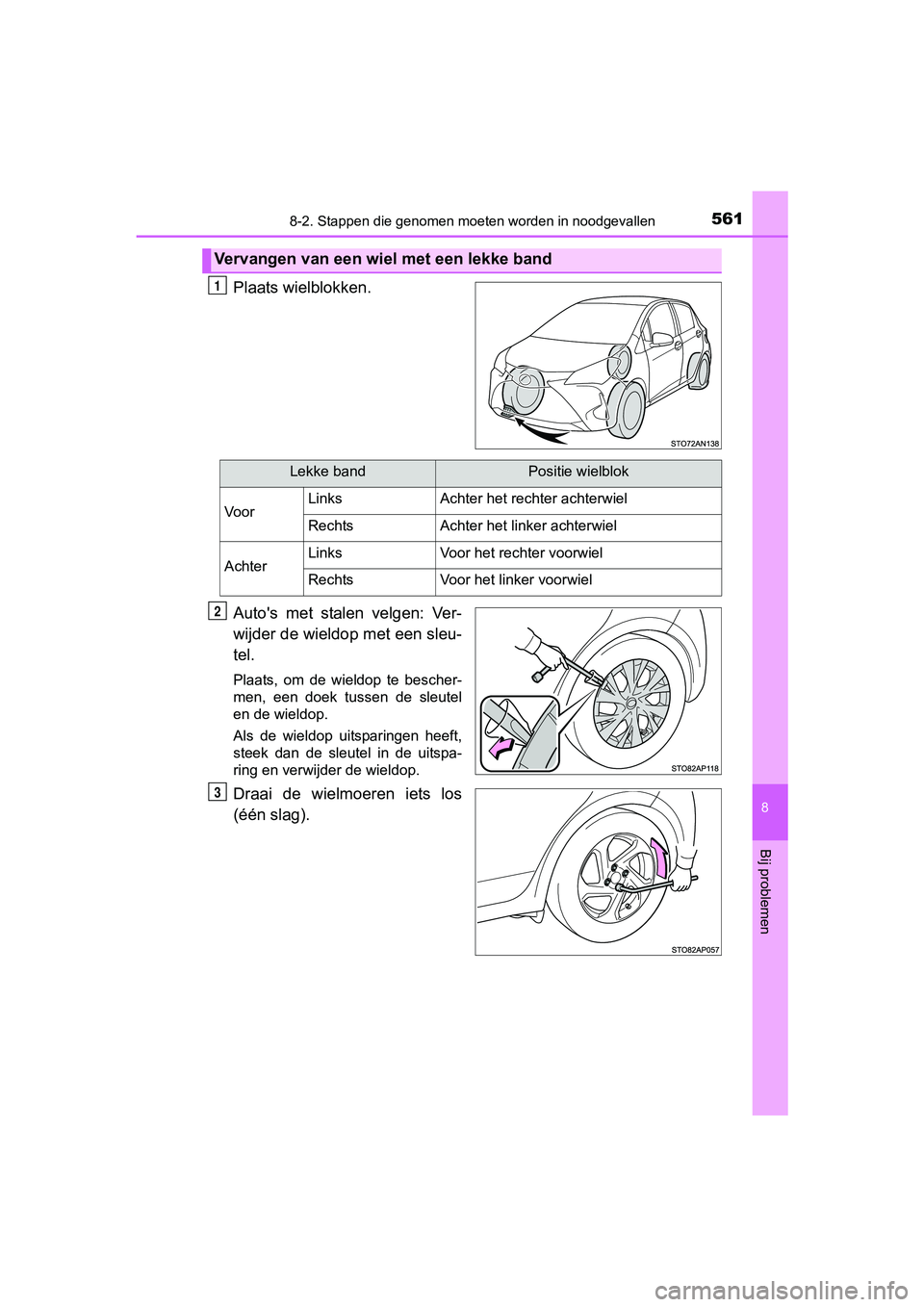

Page 561 of 632

5618-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J66E
Plaats wielblokken.
Auto's met stalen velgen: Ver-
wijder de wieldop met een sleu-
tel.
Plaats, om de wieldop te bescher-
men, een doek tussen de sleutel
en de wieldop.
Als de wieldop uitsparingen heeft,
steek dan de sleutel in de uitspa-
ring en verwijder de wieldop.
Draai de wielmoeren iets los
(één slag).
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 561 Tuesday, November 14, 2017 5:07 PM

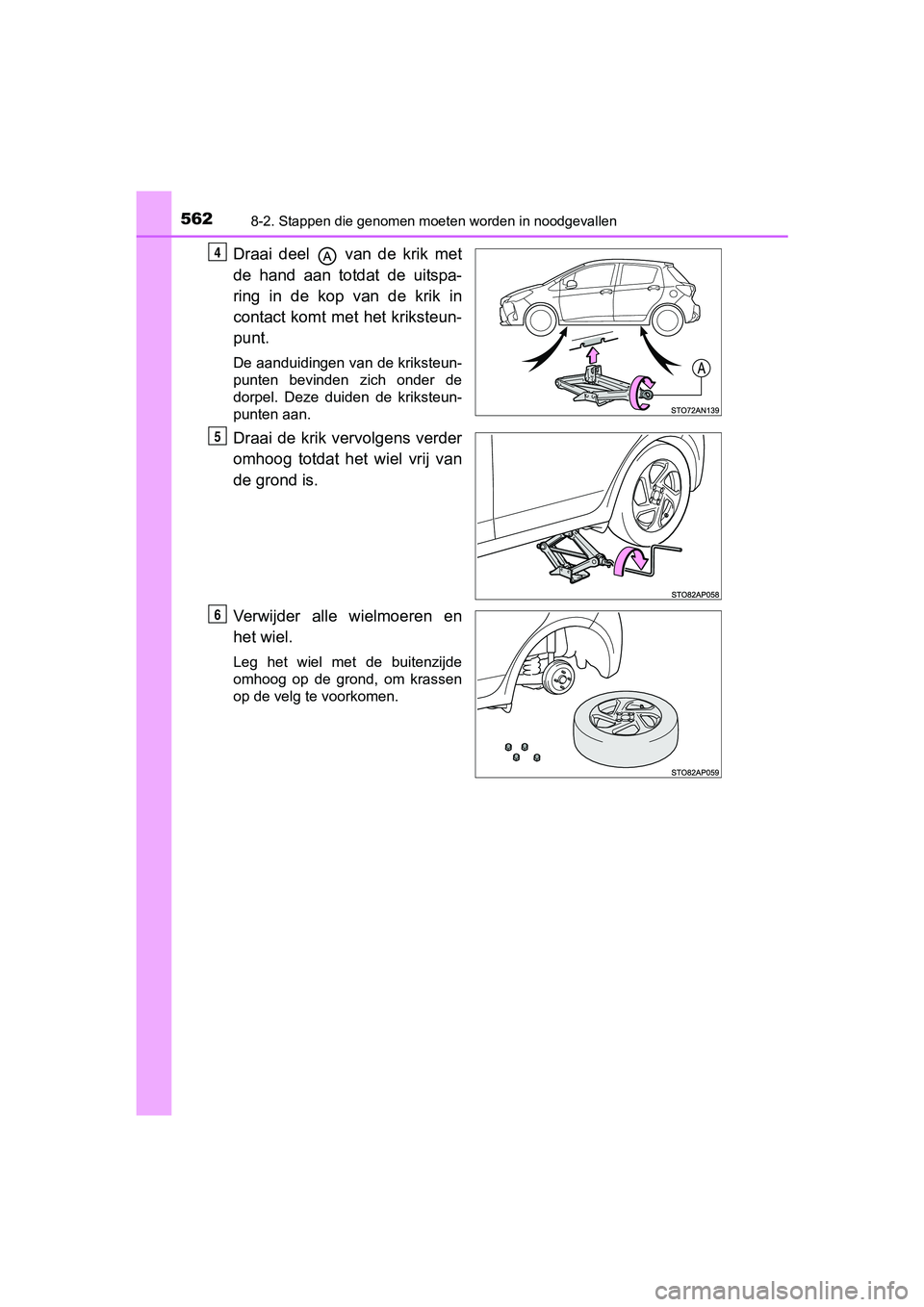

Page 562 of 632

5628-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E
Draai deel van de krik met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
De aanduidingen van de kriksteun-
punten bevinden zich onder de
dorpel. Deze duiden de kriksteun-
punten aan.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4
5
6
YARIS_HV_OM_Europe_OM52J66E.book Page 562 Tuesday, November 14, 2017 5:07 PM

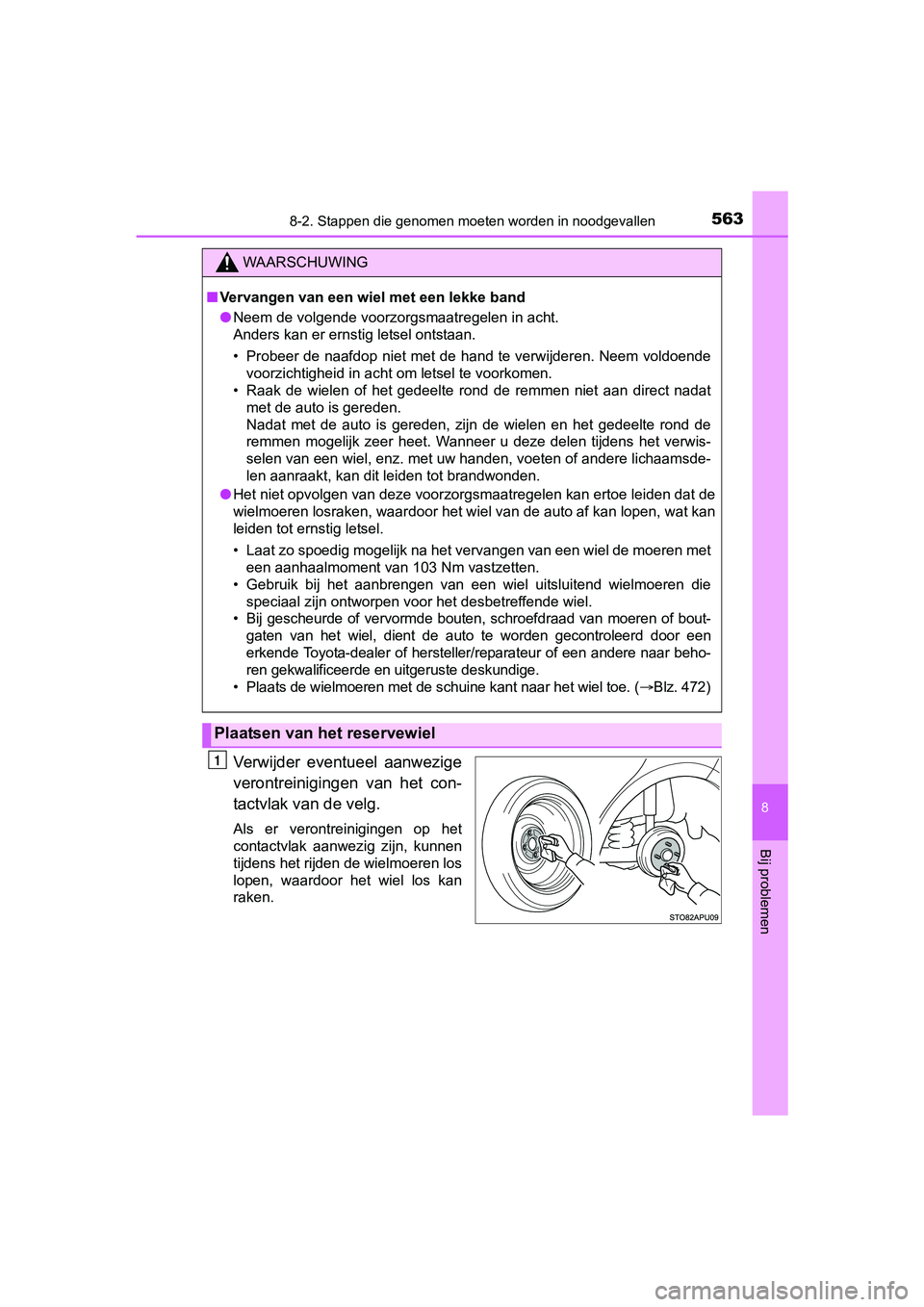

Page 563 of 632

5638-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J66E
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de naafdop niet met de hand te verwijderen. Neem voldoende
voorzichtigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat
met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte ro nd de
remmen mogelijk zeer heet. Wanneer u deze delen tijdens het ver wis-
selen van een wiel, enz. met uw handen, voeten of andere lichaa msde-
len aanraakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moer en met
een aanhaalmoment van 103 Nm vastzetten.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout-
gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. ( Blz. 472)
Plaatsen van het reservewiel
1
YARIS_HV_OM_Europe_OM52J66E.book Page 563 Tuesday, November 14, 2017 5:07 PM

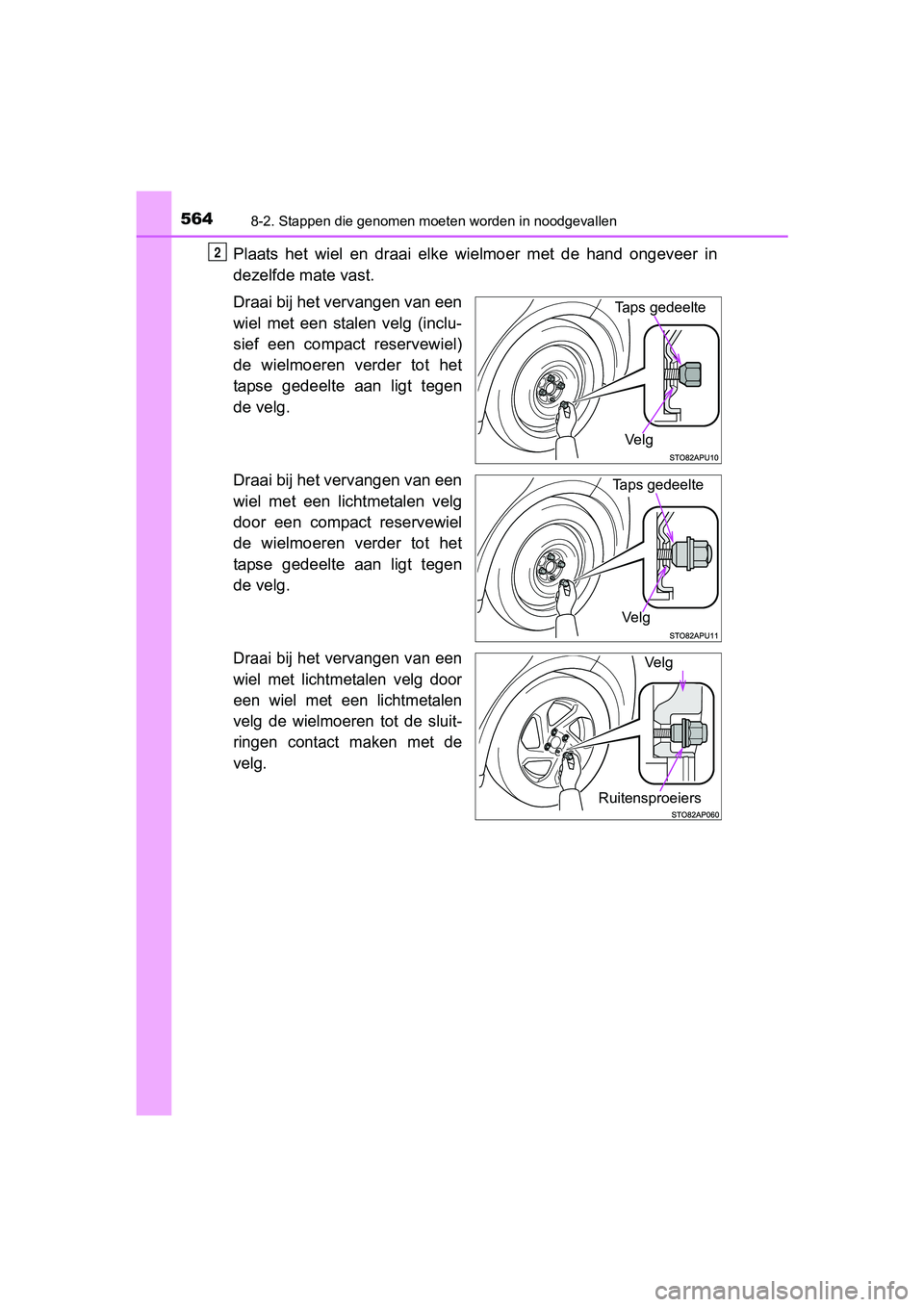

Page 564 of 632

5648-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E
Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Draai bij het vervangen van een
wiel met een stalen velg (inclu-
sief een compact reservewiel)
de wielmoeren verder tot het
tapse gedeelte aan ligt tegen
de velg.
Draai bij het vervangen van een
wiel met een lichtmetalen velg
door een compact reservewiel
de wielmoeren verder tot het
tapse gedeelte aan ligt tegen
de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
2
Ve l g
Taps gedeelte
Ve l g
Taps gedeelte
Ve l g
Ruitensproeiers
YARIS_HV_OM_Europe_OM52J66E.book Page 564 Tuesday, November 14, 2017 5:07 PM

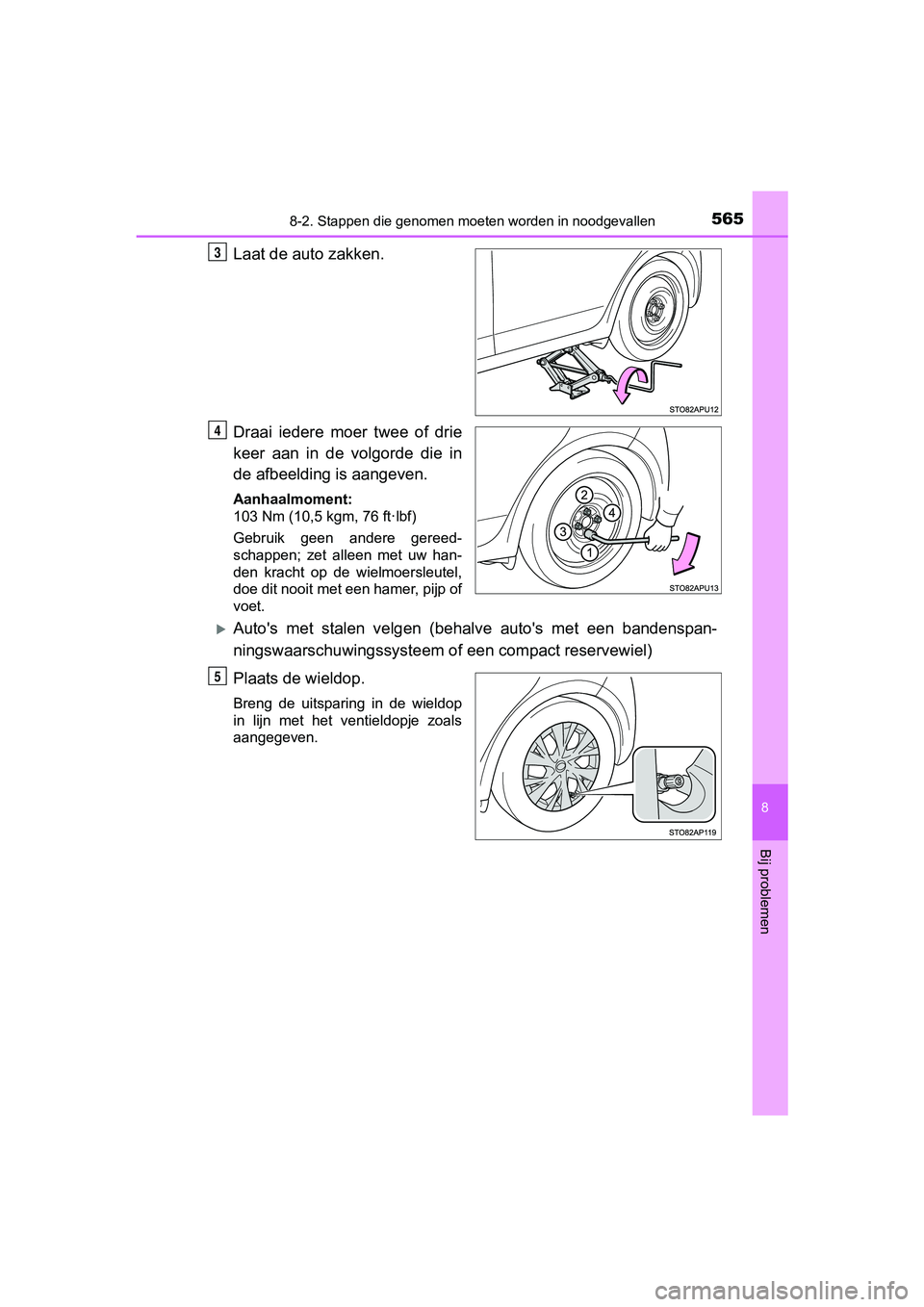

Page 565 of 632

5658-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J66E
Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft·lbf)
Gebruik geen andere gereed-
schappen; zet alleen met uw han-
den kracht op de wielmoersleutel,
doe dit nooit met een hamer, pijp of
voet.
Auto's met stalen velgen (behalve auto's met een bandenspan-
ningswaarschuwingssysteem of een compact reservewiel)
Plaats de wieldop.
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
3
4
5
YARIS_HV_OM_Europe_OM52J66E.book Page 565 Tuesday, November 14, 2017 5:07 PM

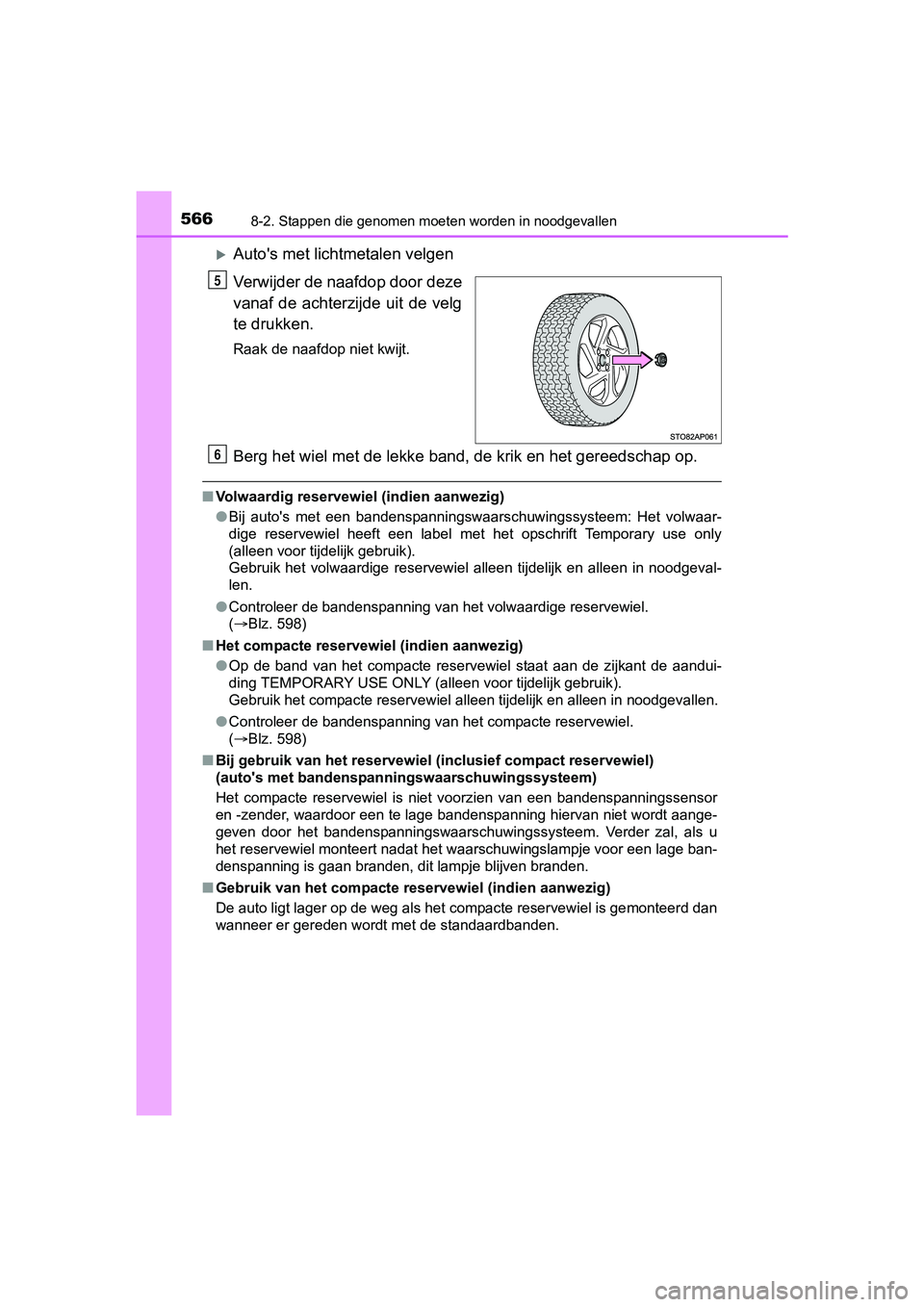

Page 566 of 632

5668-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E
Auto's met lichtmetalen velgen
Verwijder de naafdop door deze
vanaf de achterzijde uit de velg
te drukken.
Raak de naafdop niet kwijt.
Berg het wiel met de lekke band, de krik en het gereedschap op.
■Volwaardig reservewiel (indien aanwezig)
●Bij auto's met een bandenspanningswaarschuwingssysteem: Het vol waar-
dige reservewiel heeft een label met het opschrift Temporary use only
(alleen voor tijdelijk gebruik).
Gebruik het volwaardige reservewiel alleen tijdelijk en alleen in noodgeval-
len.
● Controleer de bandenspanning van het volwaardige reservewiel.
(Blz. 598)
■ Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel.
(Blz. 598)
■ Bij gebruik van het reservewiel (inclusief compact reservewiel)
(auto's met bandenspanningswaarschuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wo rdt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het reservewiel monteert nadat het waarschuwingslampje voor een lage ban-
denspanning is gaan branden, dit lampje blijven branden.
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden.
5
6
YARIS_HV_OM_Europe_OM52J66E.book Page 566 Tuesday, November 14, 2017 5:07 PM

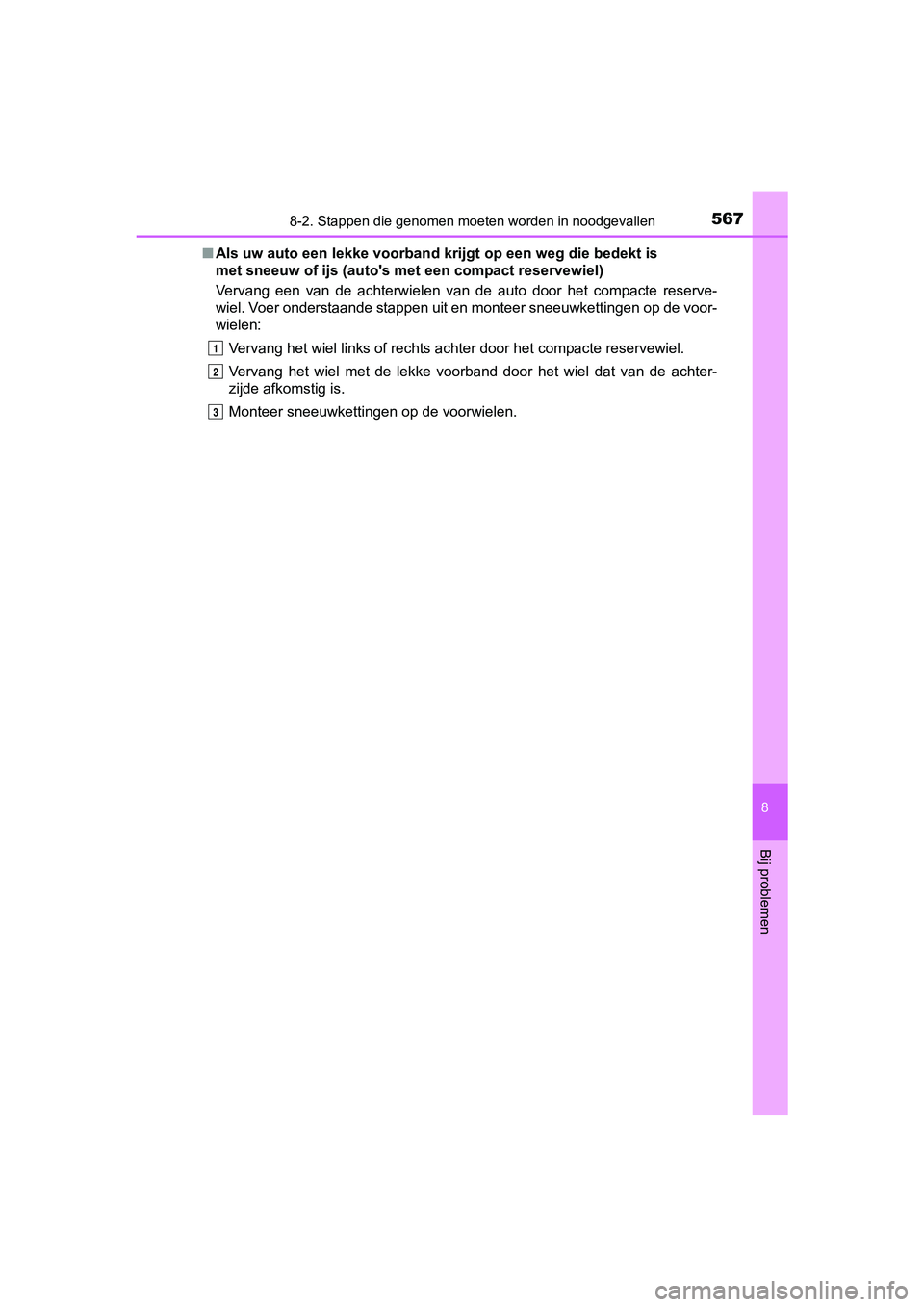

Page 567 of 632

5678-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J66E■
Als uw auto een lekke voorband krijgt op een weg die bedekt is
met sneeuw of ijs (auto's met een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte r eserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 567 Tuesday, November 14, 2017 5:07 PM

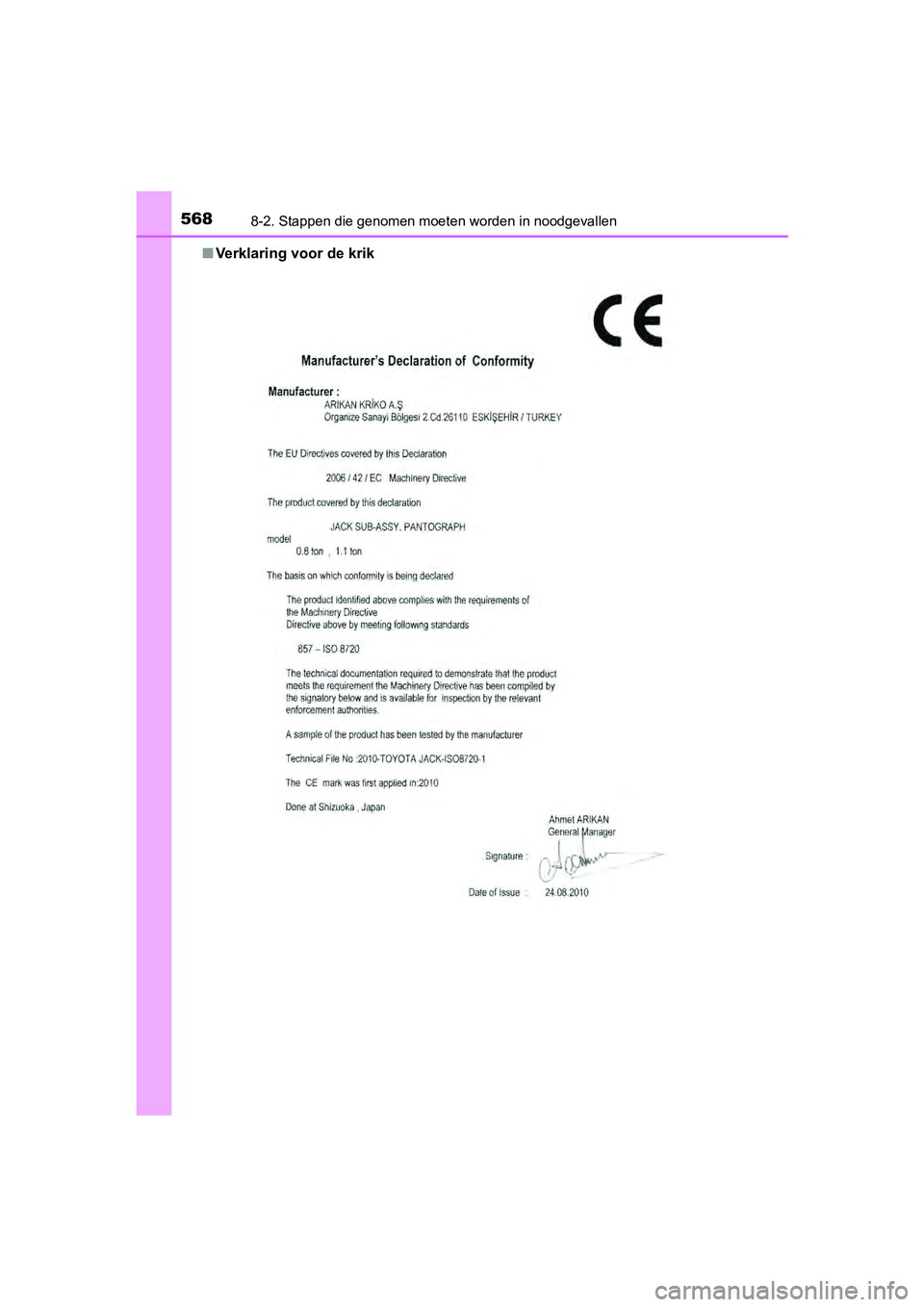

Page 568 of 632

5688-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E■
Verklaring voor de krik
YARIS_HV_OM_Europe_OM52J66E.book Page 568 Tuesday, November 14, 2017 5:07 PM

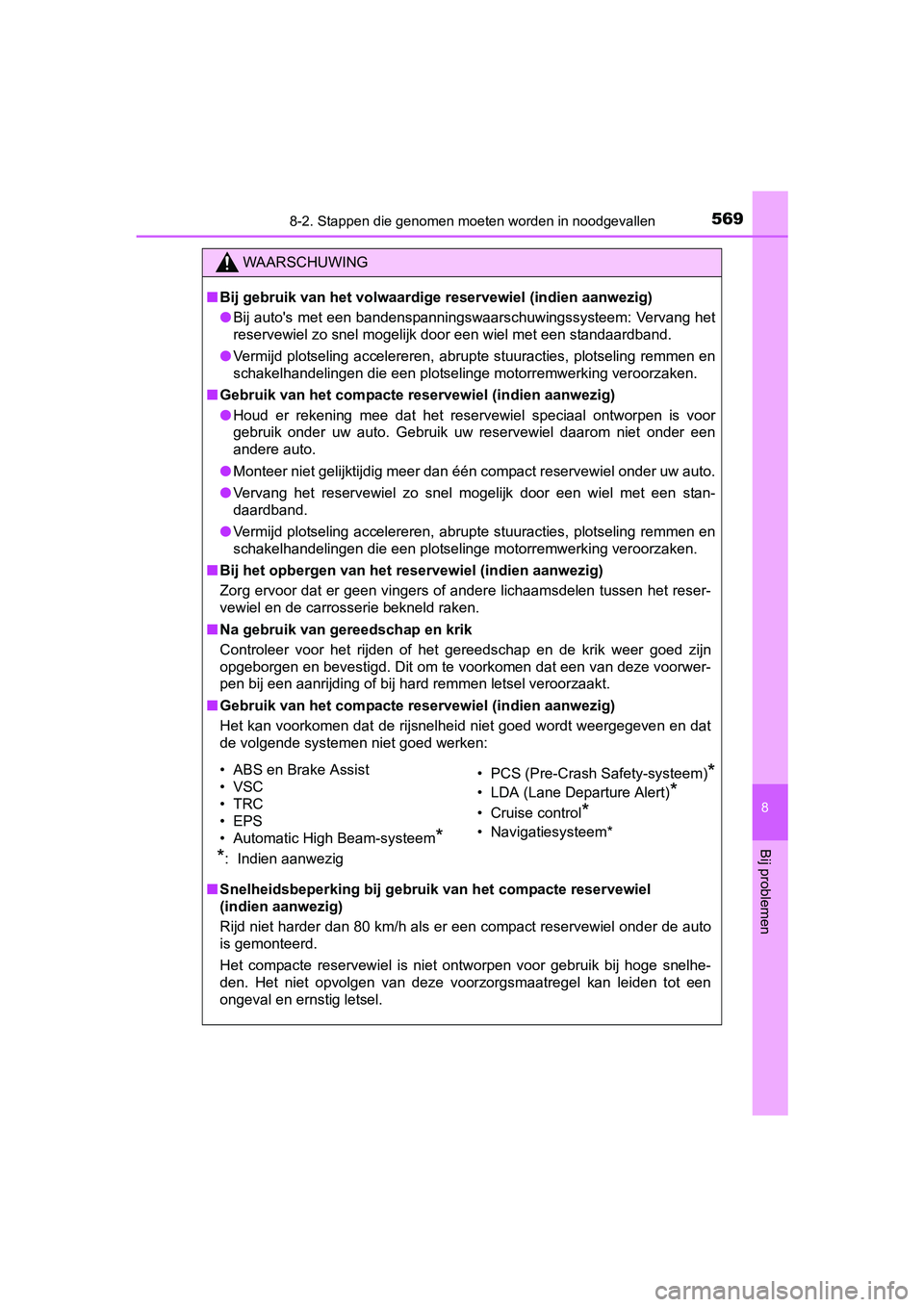

Page 569 of 632

5698-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J66E
WAARSCHUWING
■Bij gebruik van het volwaardige reservewiel (indien aanwezig)
● Bij auto's met een bandenspanningswaarschuwingssysteem: Vervang het
reservewiel zo snel mogelijk door een wiel met een standaardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorza ken.
■ Gebruik van het compacte reservewiel (indien aanwezig)
● Houd er rekening mee dat het reservewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder een
andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onde r uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorza ken.
■ Bij het opbergen van het reservewiel (indien aanwezig)
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer g oed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze v oorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeve n en dat
de volgende systemen niet goed werken:
■ Snelheidsbeperking bij gebruik van het compacte reservewiel
(indien aanwezig)
Rijd niet harder dan 80 km/h als er een compact reservewiel ond er de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hog e snelhe-
den. Het niet opvolgen van deze voorzorgsmaatregel kan leiden t ot een
ongeval en ernstig letsel.
• ABS en Brake Assist
•VSC
•TRC
•EPS
• Automatic High Beam-systeem
*
*
: Indien aanwezig • PCS (Pre-Crash Safety-systeem)
*
• LDA (Lane Departure Alert)*
• Cruise control*
• Navigatiesysteem*
YARIS_HV_OM_Europe_OM52J66E.book
Page 569 Tuesday, November 14, 2017 5:07 PM

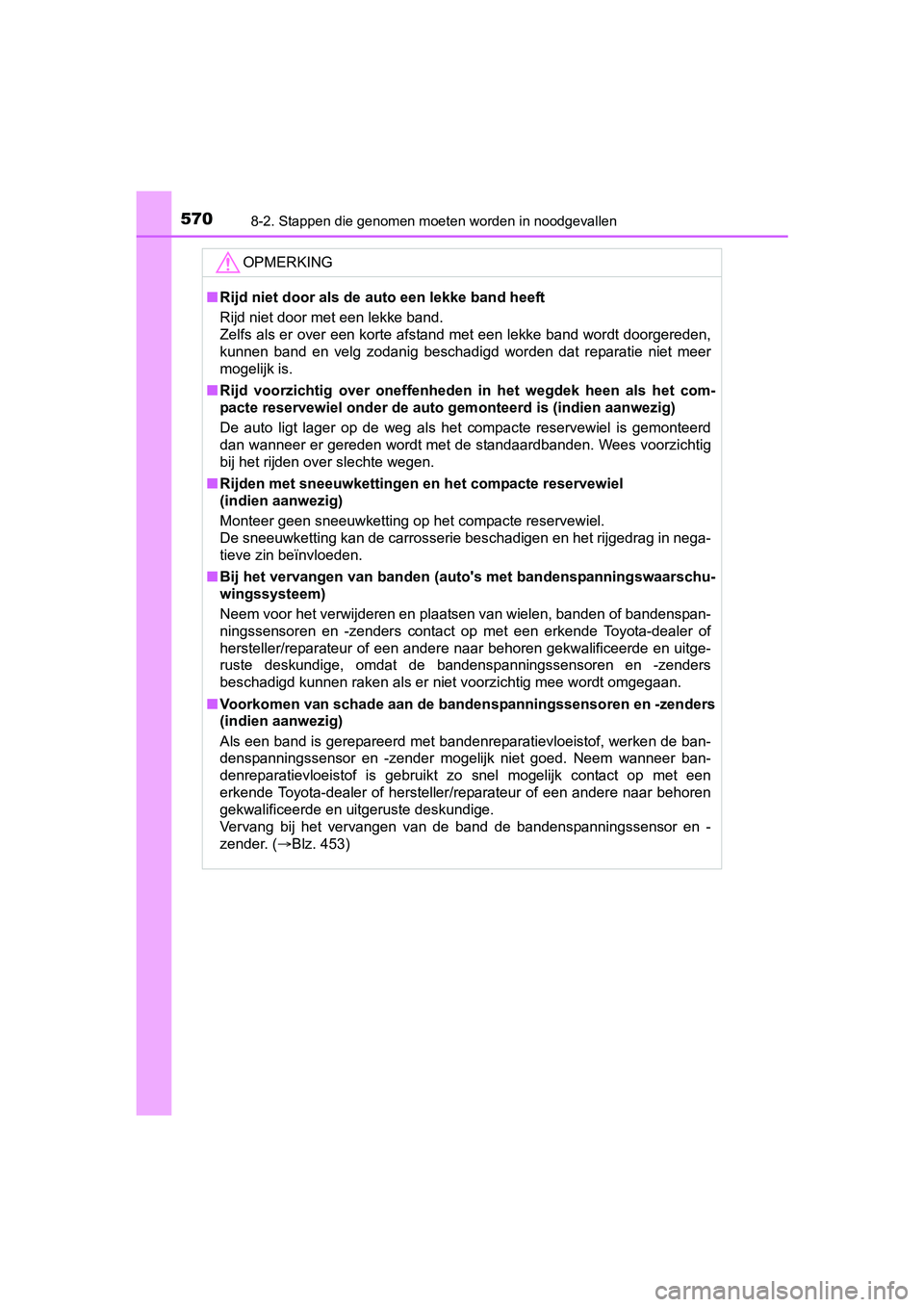

Page 570 of 632

5708-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E
OPMERKING
■Rijd niet door als de auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is.
■ Rijd voorzichtig over oneffenheden in het wegdek heen als het c om-
pacte reservewiel onder de auto gemonteerd is (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorz ichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel
(indien aanwezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedra g in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden (auto's met bandenspanningswaarsch u-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspan-
ningssensoren en -zenders contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige, omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgeg aan.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
(indien aanwezig)
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
Vervang bij het vervangen van de band de bandenspanningssensor en -
zender. ( Blz. 453)
YARIS_HV_OM_Europe_OM52J66E.book Page 570 Tuesday, November 14, 2017 5:07 PM
