5418-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J69S

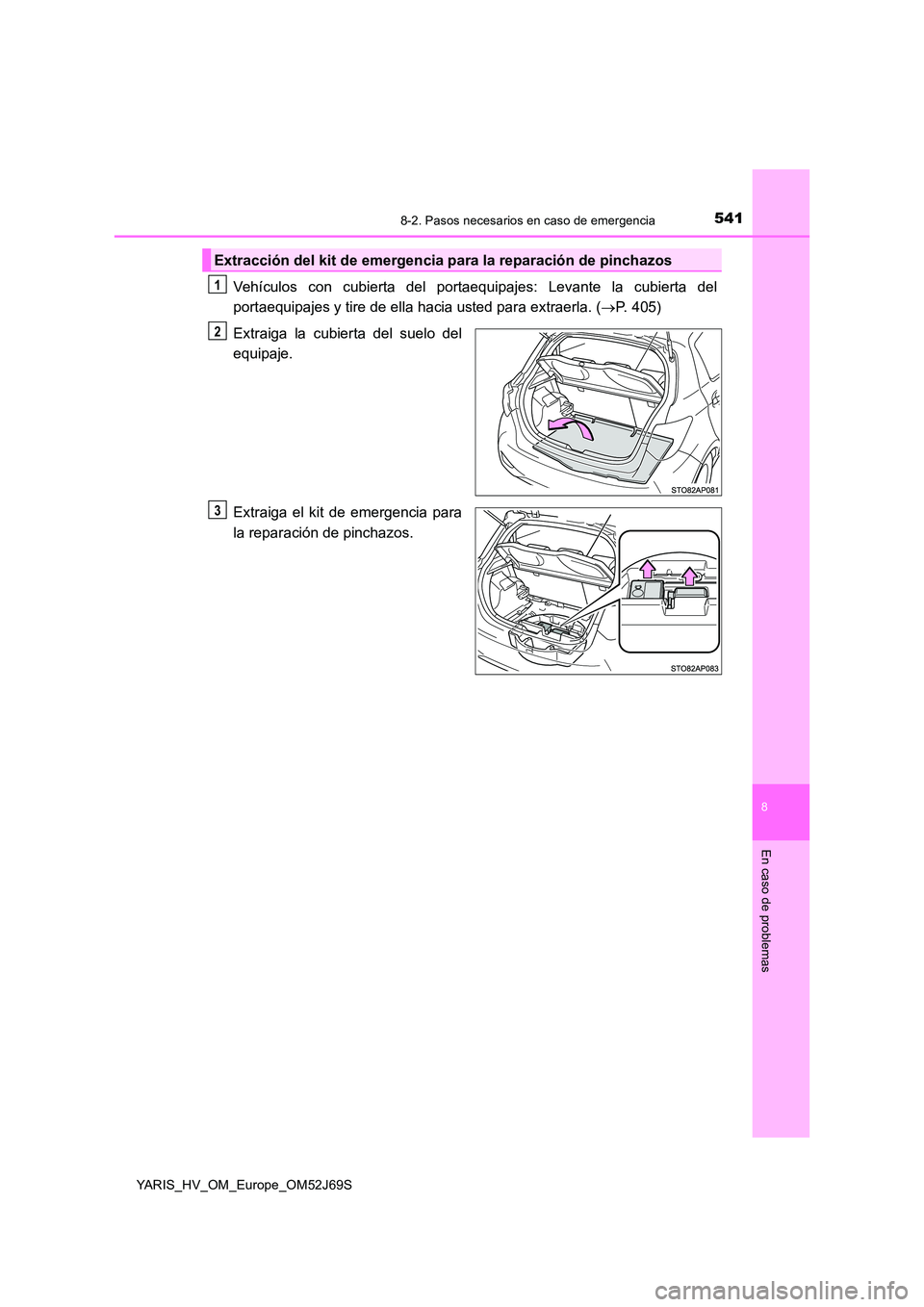

Vehículos con cubierta del portaequipajes: Levante la cubierta del
portaequipajes y tire de ella hacia usted para extraerla. ( P. 405)
Extraiga la cubierta del suelo del
equipaje.
Extraiga el kit de emergencia para
la reparación de pinchazos.
Extracción del kit de emergencia para la reparación de pinchazos
1
2
3

5428-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J69S

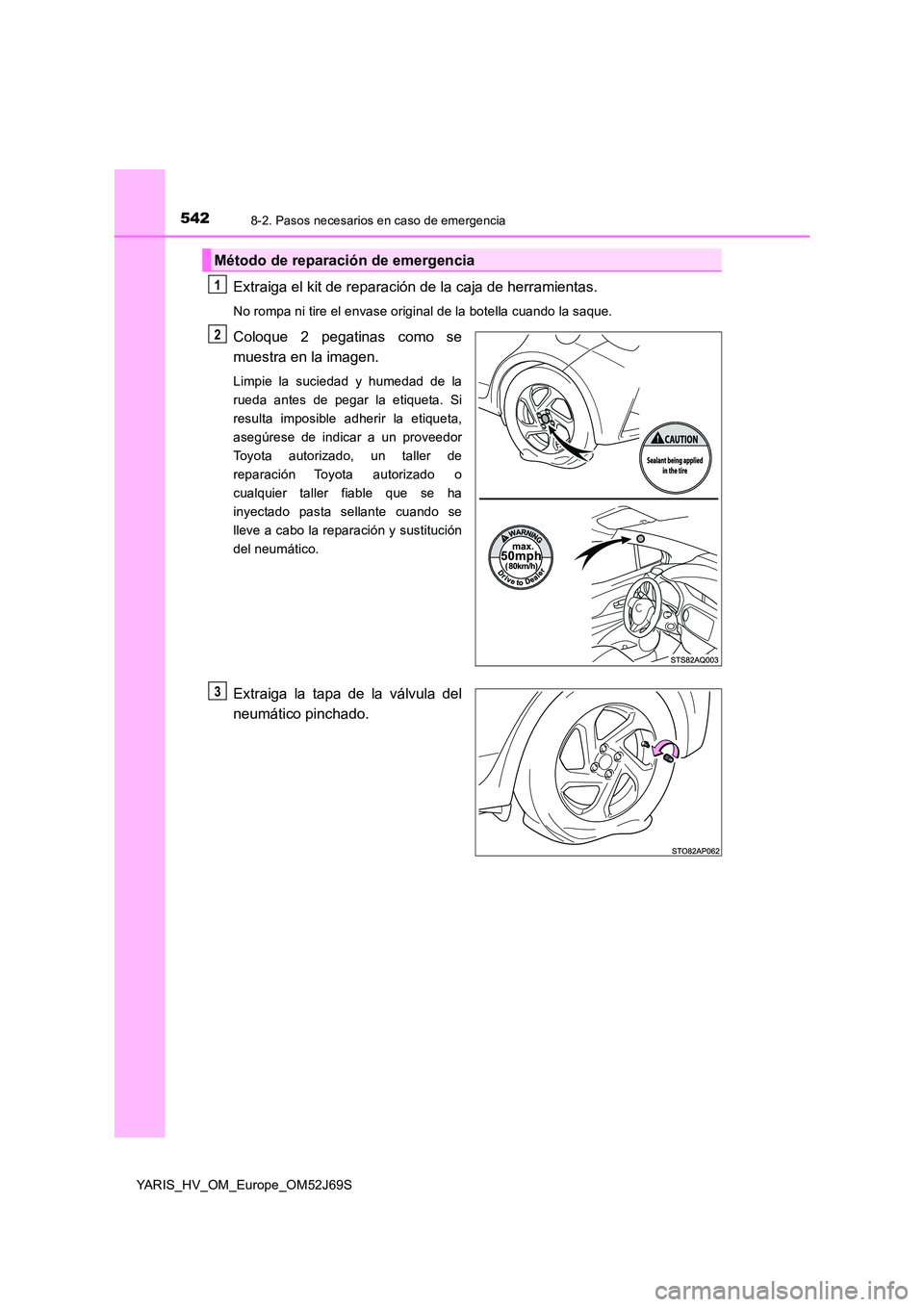

Extraiga el kit de reparación de la caja de herramientas.
No rompa ni tire el envase original de la botella cuando la saque.
Coloque 2 pegatinas como se
muestra en la imagen.
Limpie la suciedad y humedad de la
rueda antes de pegar la etiqueta. Si
resulta imposible adherir la etiqueta,
asegúrese de indicar a un proveedor
Toyota autorizado, un taller de
reparación Toyota autorizado o
cualquier taller fiable que se ha
inyectado pasta sellante cuando se
lleve a cabo la reparación y sustitución
del neumático.
Extraiga la tapa de la válvula del
neumático pinchado.
Método de reparación de emergencia
1
2
3

5438-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J69S

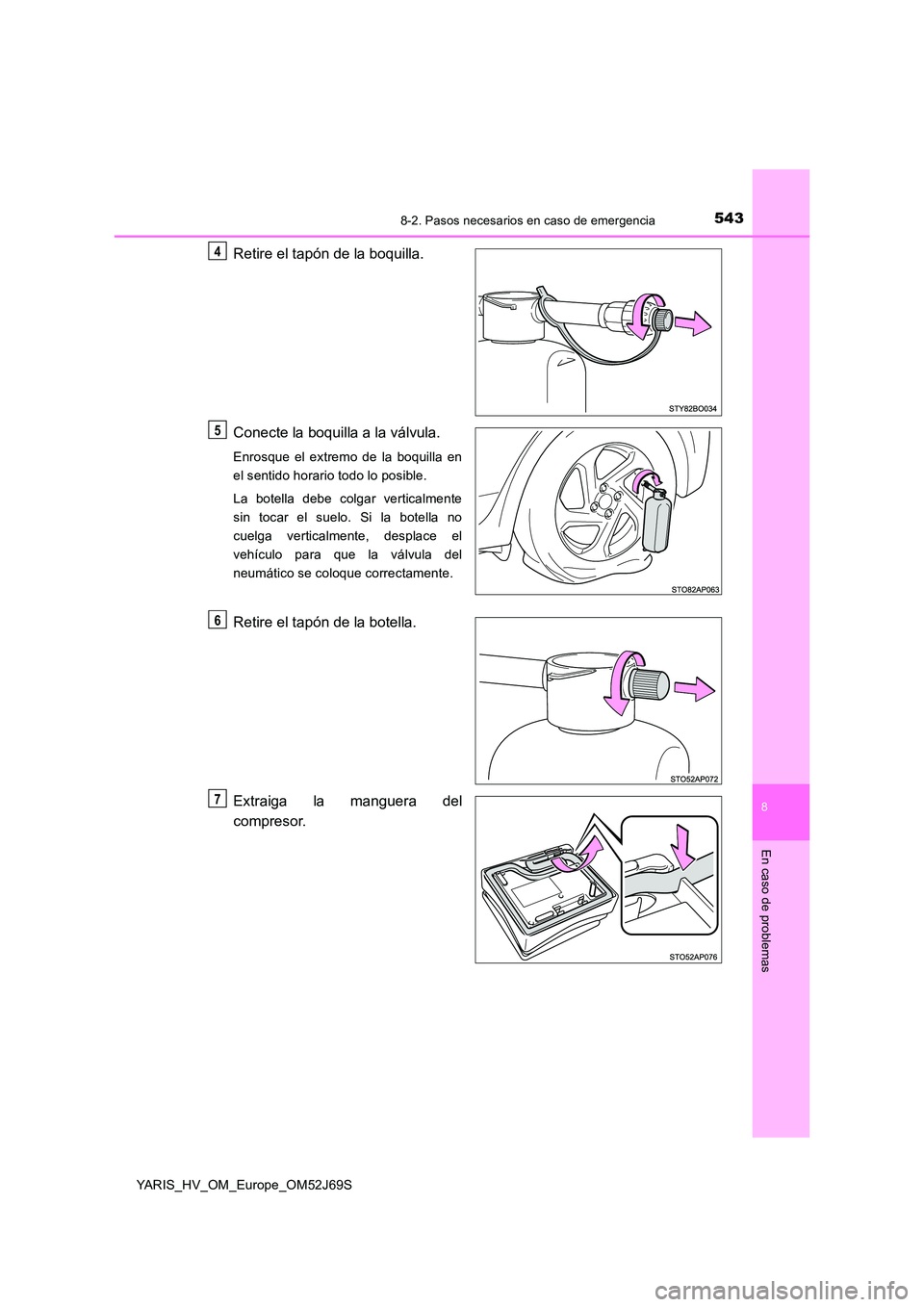

Retire el tapón de la boquilla.
Conecte la boquilla a la válvula.
Enrosque el extremo de la boquilla en
el sentido horario todo lo posible.
La botella debe colgar verticalmente
sin tocar el suelo. Si la botella no
cuelga verticalmente, desplace el
vehículo para que la válvula del
neumático se coloque correctamente.
Retire el tapón de la botella.
Extraiga la manguera del
compresor.
4
5
6
7

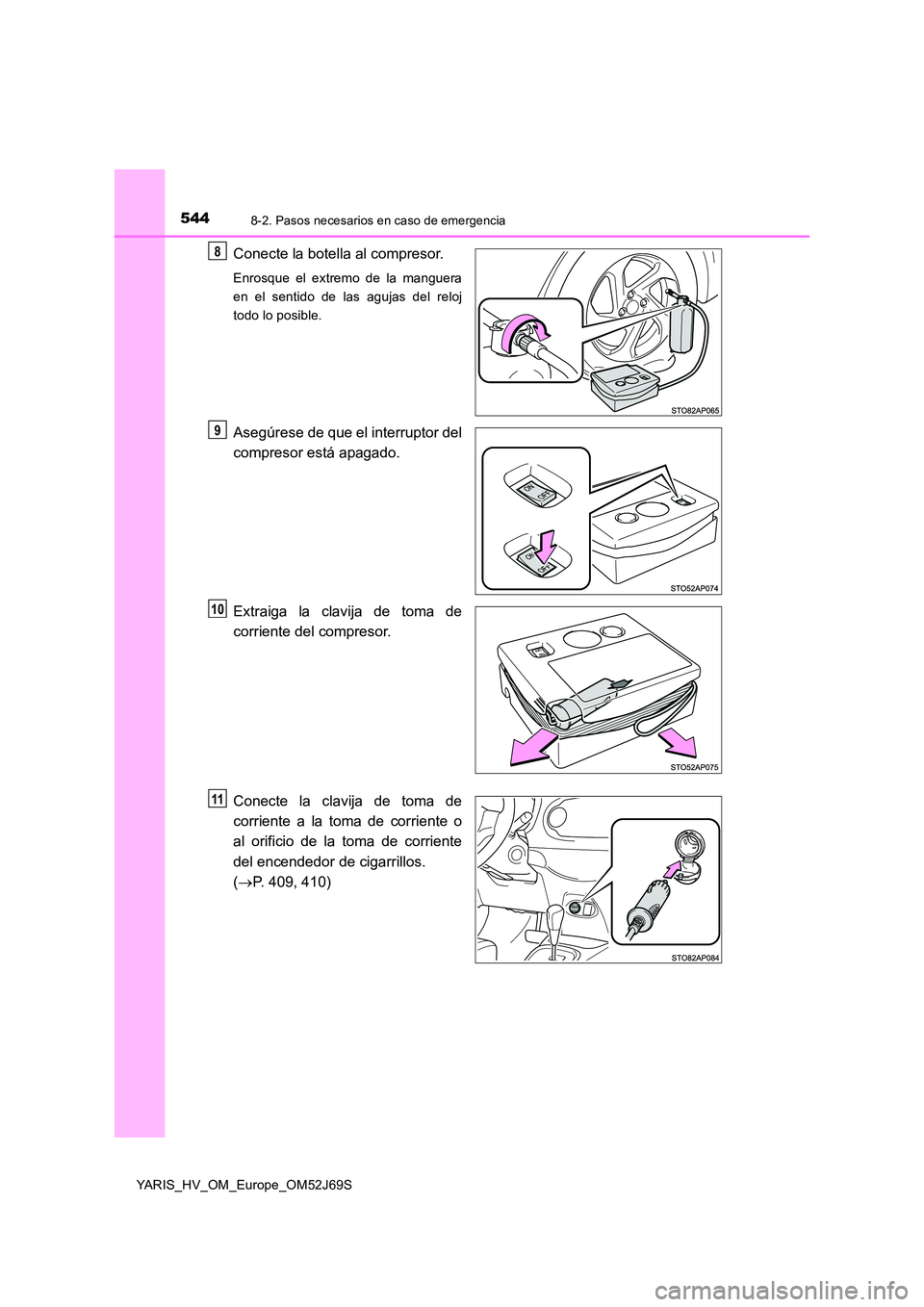

5448-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J69S
Conecte la botella al compresor.
Enrosque el extremo de la manguera
en el sentido de las agujas del reloj
todo lo posible.
Asegúrese de que el interruptor del
compresor está apagado.
Extraiga la clavija de toma de
corriente del compresor.
Conecte la clavija de toma de
corriente a la toma de corriente o
al orificio de la toma de corriente
del encendedor de cigarrillos.
( P. 409, 410)
8
9
10
11

5458-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J69S

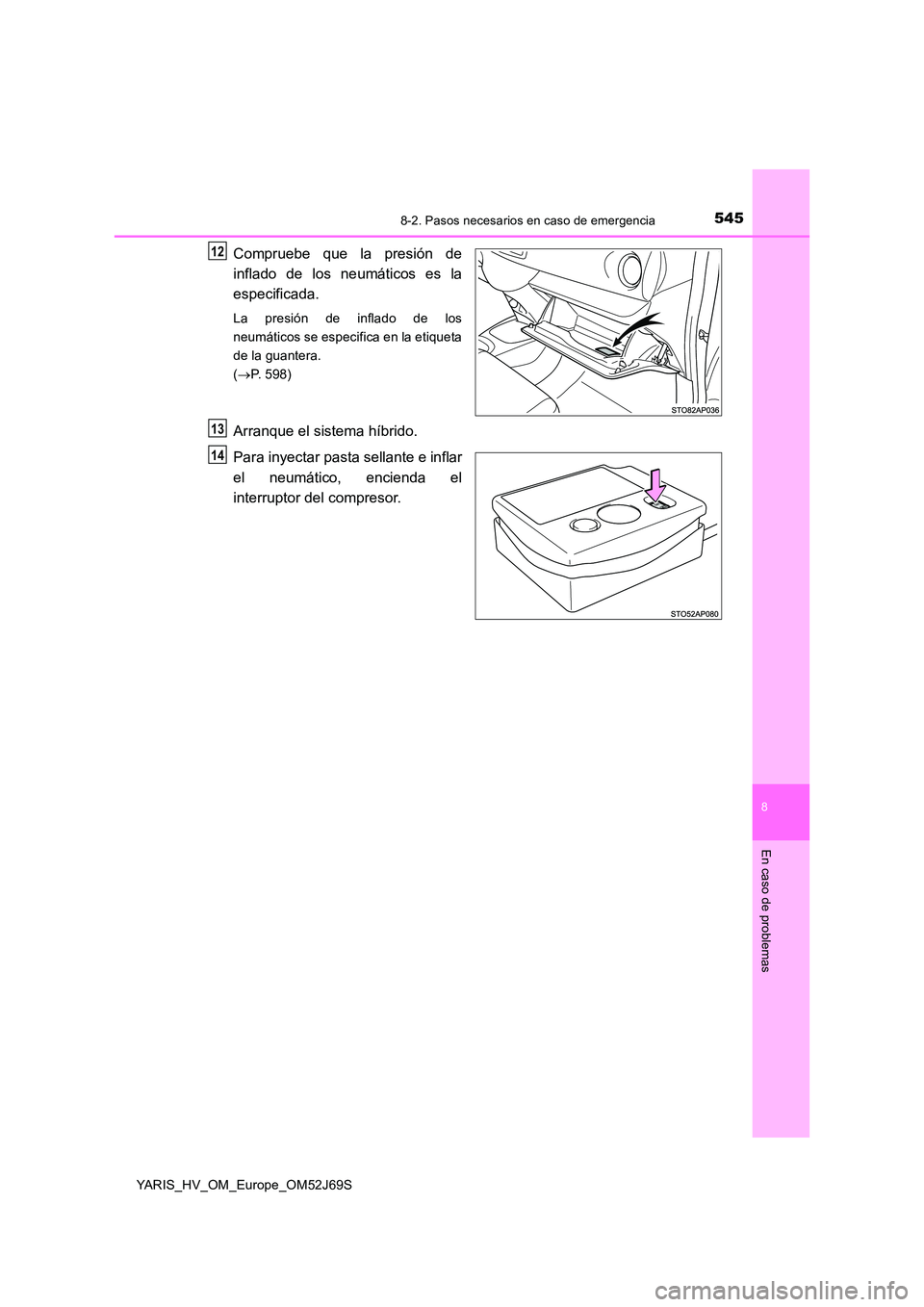

Compruebe que la presión de
inflado de los neumáticos es la
especificada.
La presión de inflado de los
neumáticos se especifica en la etiqueta
de la guantera.
( P. 598)
Arranque el sistema híbrido.
Para inyectar pasta sellante e inflar
el neumático, encienda el
interruptor del compresor.
12
13
14

5468-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J69S

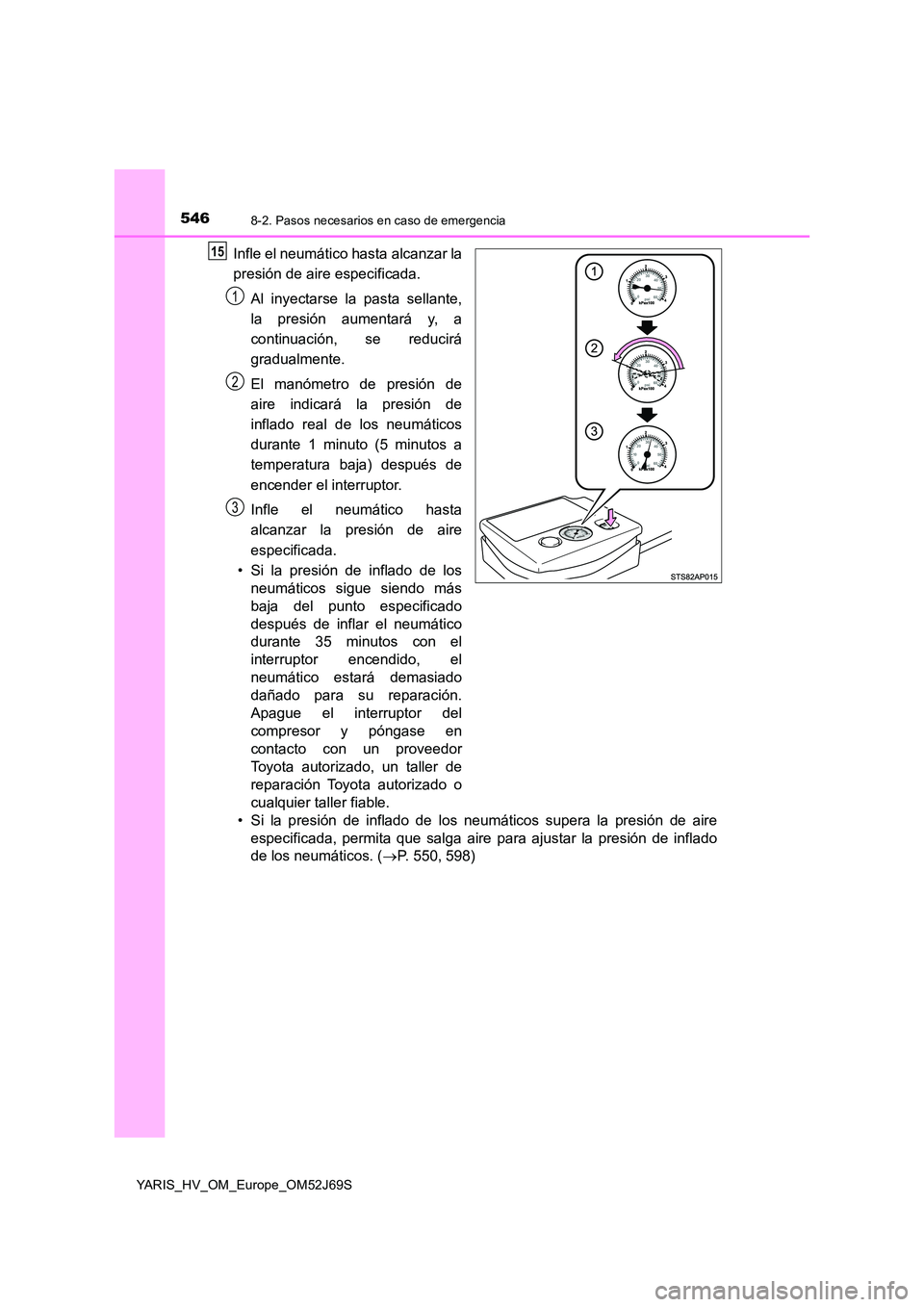

Infle el neumático hasta alcanzar la
presión de aire especificada.
Al inyectarse la pasta sellante,
la presión aumentará y, a
continuación, se reducirá
gradualmente.
El manómetro de presión de
aire indicará la presión de
inflado real de los neumáticos
durante 1 minuto (5 minutos a
temperatura baja) después de
encender el interruptor.
Infle el neumático hasta
alcanzar la presión de aire
especificada.
• Si la presión de inflado de los
neumáticos sigue siendo más
baja del punto especificado
después de inflar el neumático
durante 35 minutos con el
interruptor encendido, el
neumático estará demasiado
dañado para su reparación.
Apague el interruptor del
compresor y póngase en
contacto con un proveedor
Toyota autorizado, un taller de
reparación Toyota autorizado o
cualquier taller fiable.
• Si la presión de inflado de los neumáticos supera la presión de aire
especificada, permita que salga aire para ajustar la presión de inflado
de los neumáticos. ( P. 550,598)
15
1
2
3

5478-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J69S

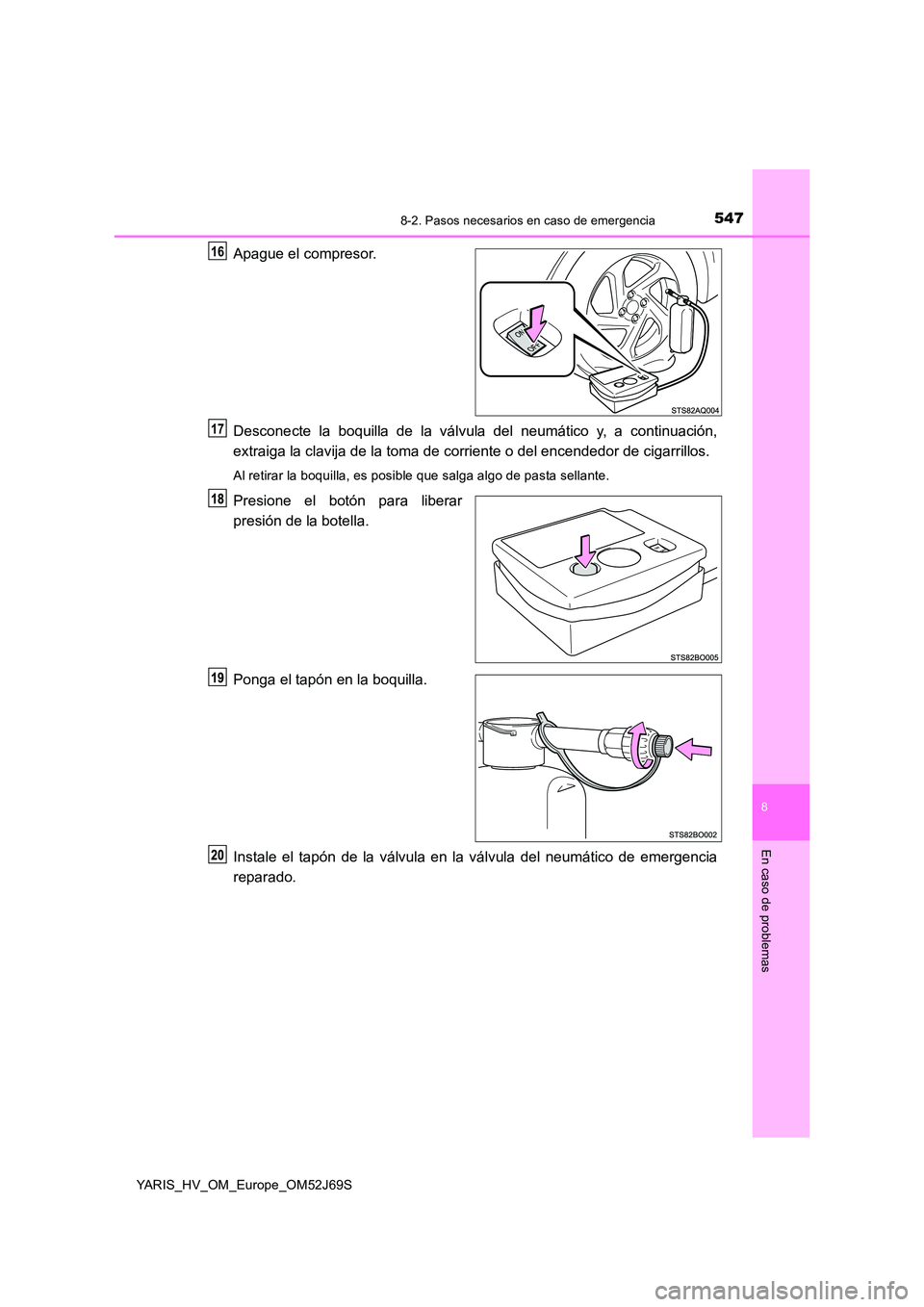

Apague el compresor.
Desconecte la boquilla de la válvula del neumático y, a continuación,
extraiga la clavija de la toma de corriente o del encendedor de cigarrillos.
Al retirar la boquilla, es posible que salga algo de pasta sellante.
Presione el botón para liberar
presión de la botella.
Ponga el tapón en la boquilla.
Instale el tapón de la válvula en la válvula del neumático de emergencia
reparado.
16
17

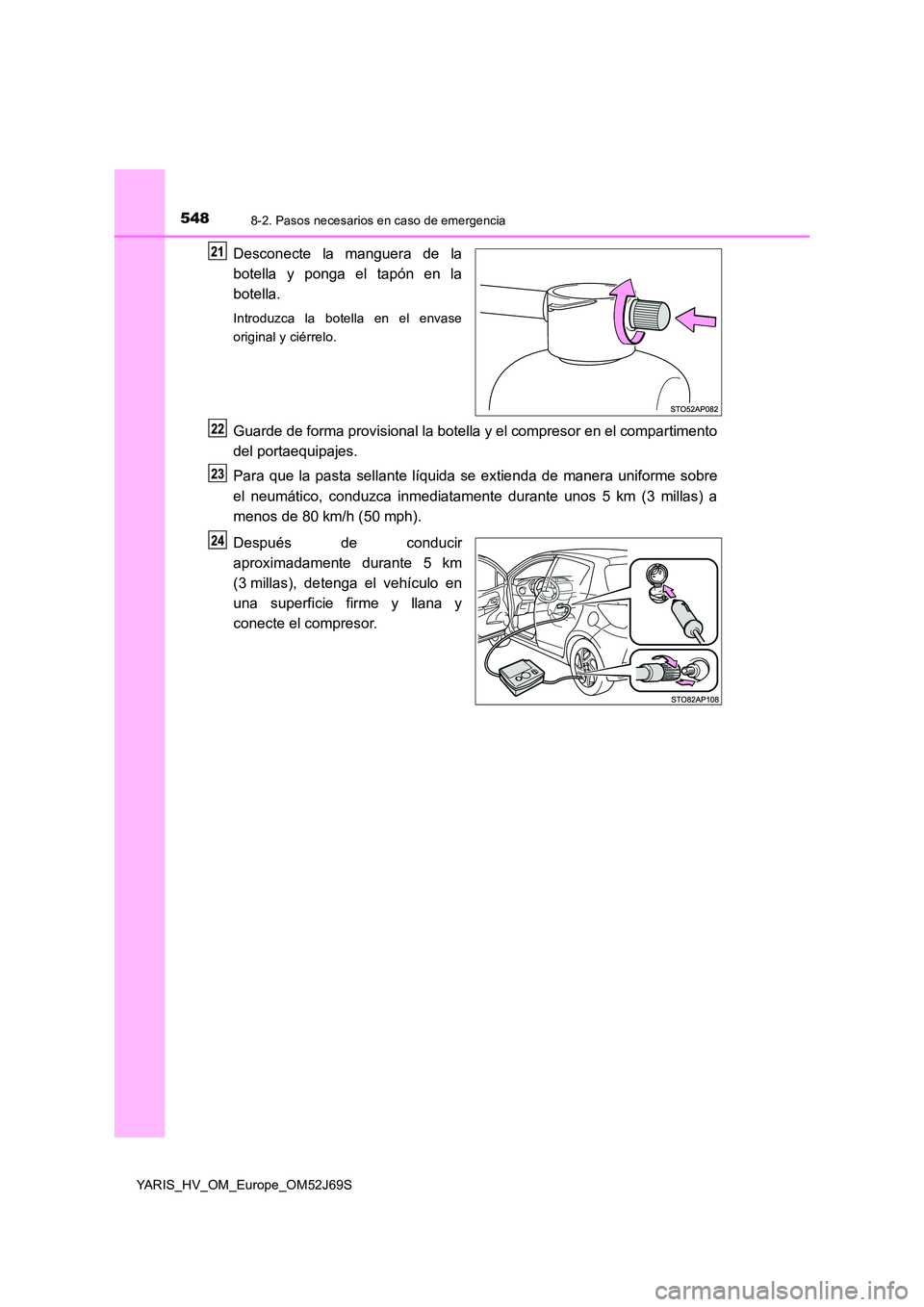

5488-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J69S
Desconecte la manguera de la
botella y ponga el tapón en la
botella.
Introduzca la botella en el envase
original y ciérrelo.
Guarde de forma provisional la botella y el compresor en el compartimento
del portaequipajes.
Para que la pasta sellante líquida se extienda de manera uniforme sobre
el neumático, conduzca inmediatamente durante unos 5 km (3 millas) a
menos de 80 km/h (50 mph).
Después de conducir
aproximadamente durante 5 km
(3 millas), detenga el vehículo en
una superficie firme y llana y
conecte el compresor.

5498-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J69S

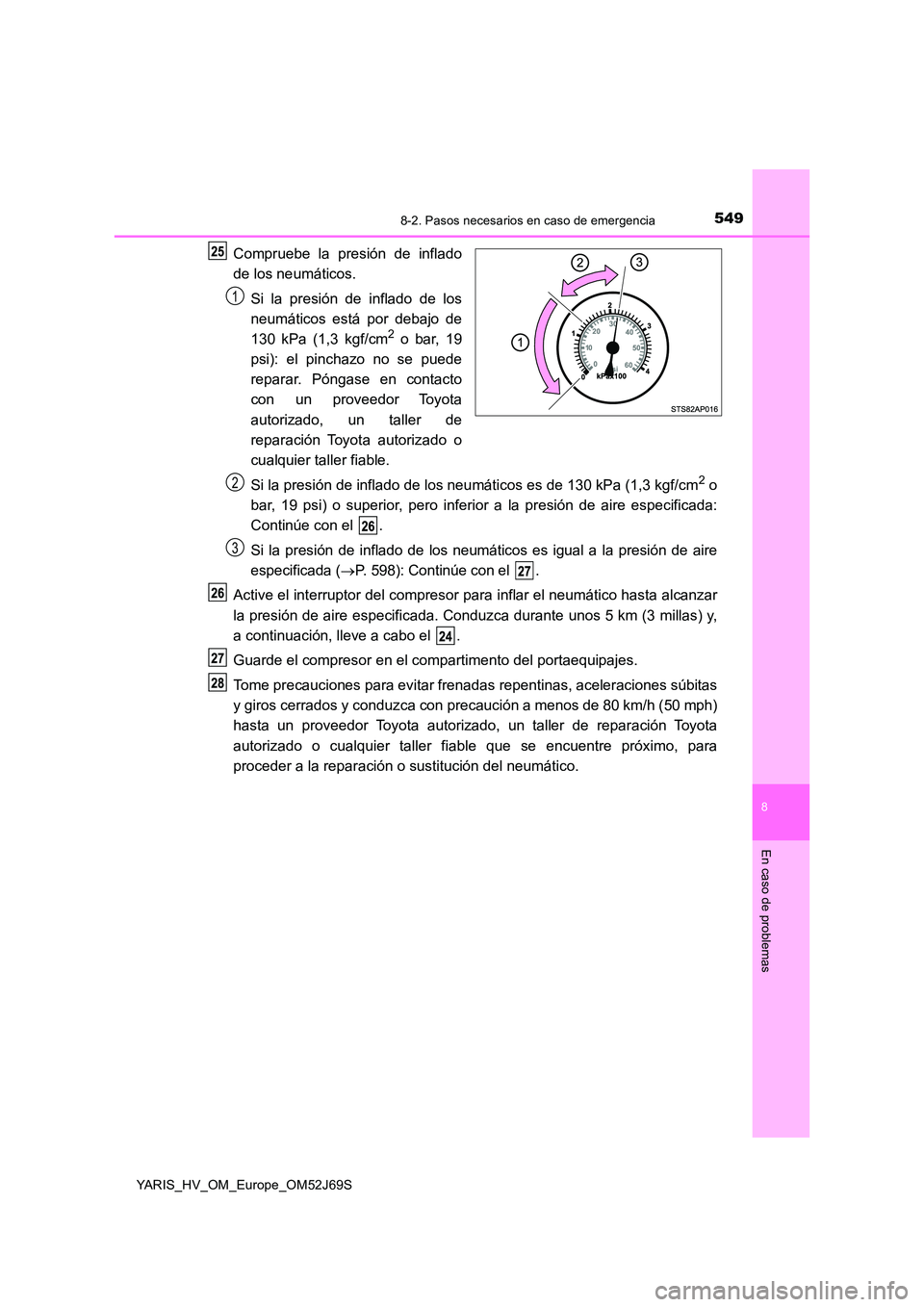

Compruebe la presión de inflado
de los neumáticos.
Si la presión de inflado de los
neumáticos está por debajo de
130 kPa (1,3 kgf/cm2 o bar, 19
psi): el pinchazo no se puede
reparar. Póngase en contacto
con un proveedor Toyota
autorizado, un taller de
reparación Toyota autorizado o
cualquier taller fiable.
Si la presión de inflado de los neumáticos es de 130 kPa (1,3 kgf/cm2 o
bar, 19 psi) o superior, pero inferior a la presión de aire especificada:
Continúe con el .
Si la presión de inflado de los neumáticos es igual a la presión de aire
especificada ( P. 598): Continúe con el .
Active el interruptor del compresor para inflar el neumático hasta alcanzar
la presión de aire especificada. Conduzca durante unos 5 km (3 millas) y,
a continuación, lleve a cabo el .
Guarde el compresor en el com partimento del portaequipajes.
Tome precauciones para evitar frenadas repentinas, aceleraciones súbitas
y giros cerrados y conduzca con precaución a menos de 80 km/h (50 mph)
hasta un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable que se encuentre próximo, para
proceder a la reparación o sustitución del neumático.
1
2
3

5508-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J69S

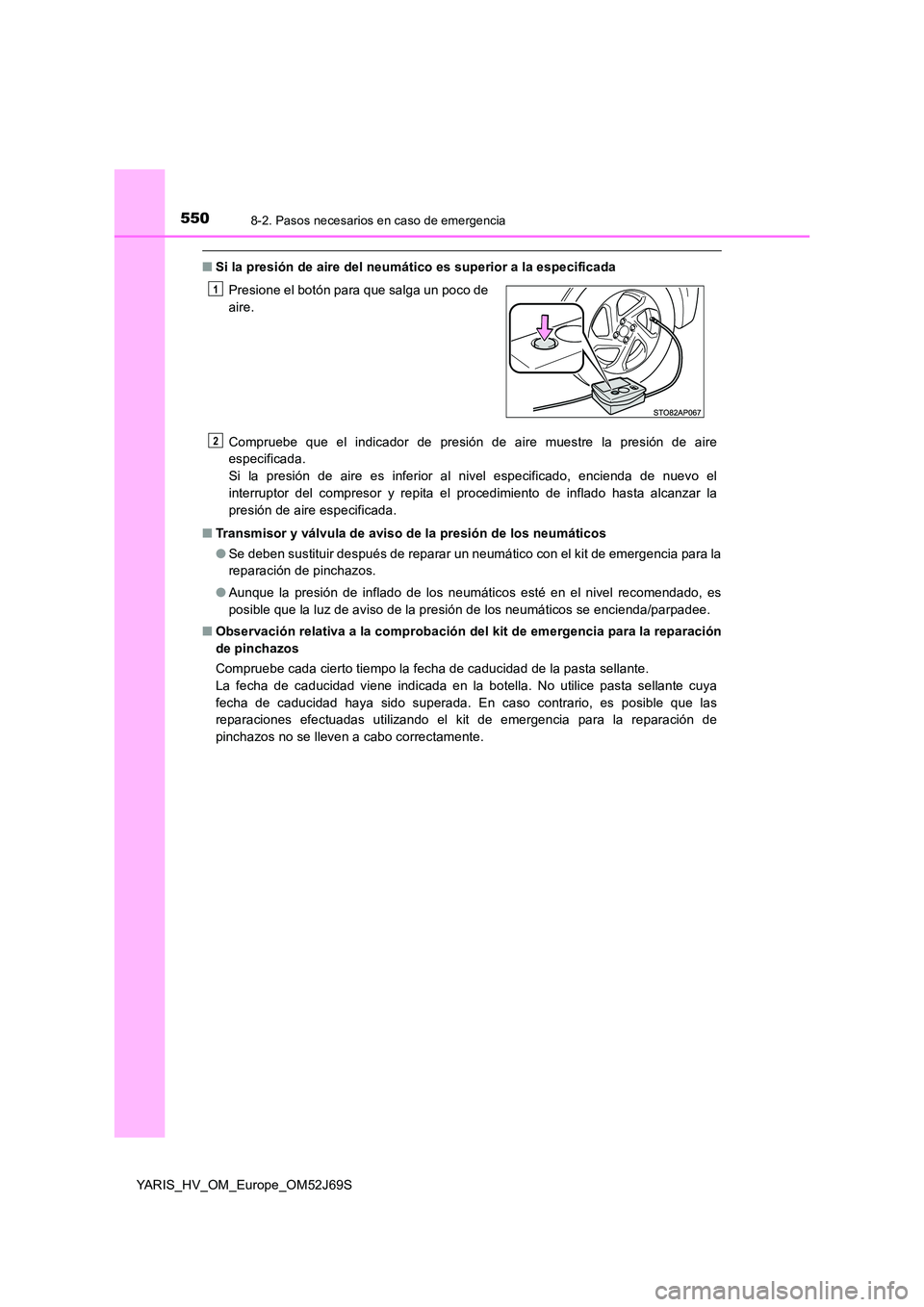

■Si la presión de aire del neumático es superior a la especificada
Compruebe que el indicador de presión de aire muestre la presión de aire
especificada.
Si la presión de aire es inferior al nivel especificado, encienda de nuevo el
interruptor del compresor y repita el procedimiento de inflado hasta alcanzar la
presión de aire especificada.
■ Transmisor y válvula de aviso de la presión de los neumáticos
● Se deben sustituir después de reparar un neumático con el kit de emergencia para la
reparación de pinchazos.
● Aunque la presión de inflado de los neumáticos esté en el nivel recomendado, es
posible que la luz de aviso de la presión de los neumáticos se encienda/parpadee.
■ Observación relativa a la comprobación del kit de emergencia para la reparación
de pinchazos
Compruebe cada cierto tiempo la fecha de caducidad de la pasta sellante.
La fecha de caducidad viene indicada en la botella. No utilice pasta sellante cuya
fecha de caducidad haya sido superada. En caso contrario, es posible que las
reparaciones efectuadas utilizando el kit de emergencia para la reparación de
pinchazos no se lleven a cabo correctamente.
Presione el botón para que salga un poco de
aire.
