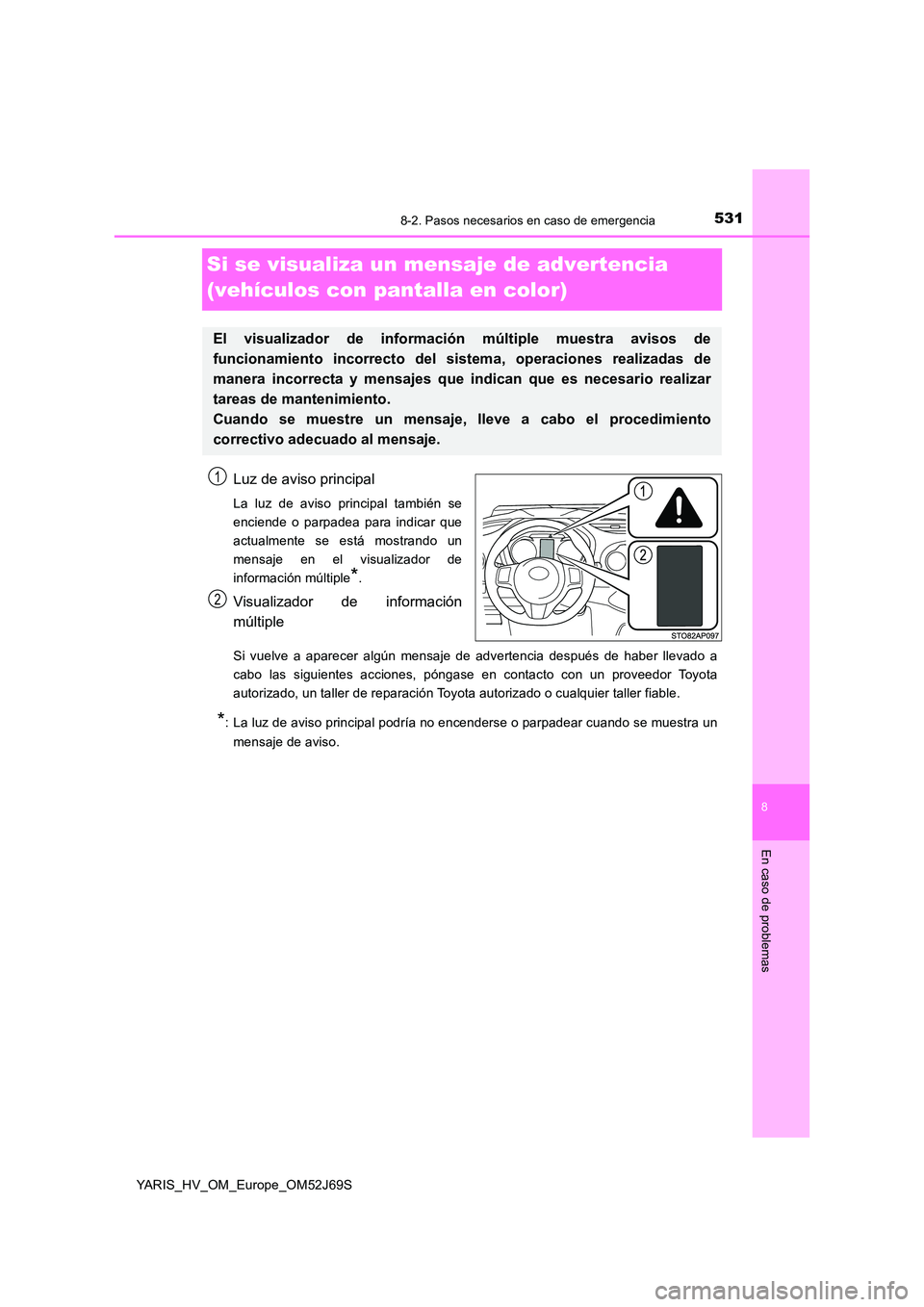

5318-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J69S
Si se visualiza un mensaje de advertencia
(vehículos con pantalla en color)
Luz de aviso principal
La luz de aviso principal también se
enciende o parpadea para indicar que
actualmente se está mostrando un
mensaje en el visualizador de
información múltiple*.
Visualizador de información
múltiple
Si vuelve a aparecer algún mensaje de advertencia después de haber llevado a
cabo las siguientes acciones, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
*: La luz de aviso principal podría no encenderse o parpadear cuando se muestra un
mensaje de aviso.
El visualizador de información múltiple muestra avisos de
funcionamiento incorrecto del sistema, operaciones realizadas de
manera incorrecta y mensajes que indican que es necesario realizar
tareas de mantenimiento.
Cuando se muestre un mensaje, lleve a cabo el procedimiento
correctivo adecuado al mensaje.
1
2

5328-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J69S
Las luces de aviso y los avisadores acústicos funcionan de la siguiente
forma, según el contenido del mensaje. Si un mensaje indica que el vehículo
necesita que lo revisen en el concesionario, solicite de inmediato una
revisión del vehículo en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
*: Suena un avisador acústico la primera vez que aparece un mensaje en el
visualizador de información múltiple.
Mensajes y avisos
Luz de
aviso del
sistema
Avisador
acústico*Advertencia
Se
enciende—Suena
Indica una situación importante que es
similar a cuando un sistema implicado en la
conducción funciona de manera incorrecta o
a cuando surge algún peligro si no se lleva a
cabo un procedimiento de corrección
—
Se
enciende
o
parpadea
Suena
Indica una situación importante, como
cuando los sistemas indicados en el
visualizador de información múltiple puede
que funcionen incorrectamente
Parpadea—SuenaIndica una situación en la que se podría
producir un daño o peligro para el vehículo
Se
enciende—No suena
Indica un estado, por ejemplo, el
funcionamiento incorrecto de los
componentes eléctricos, o que es necesario
realizar un mantenimiento
Parpadea—No suena
Indica una situación similar a cuando se ha
realizado una operación de manera
incorrecta, o indica cómo efectuar un
operación de la forma adecuada

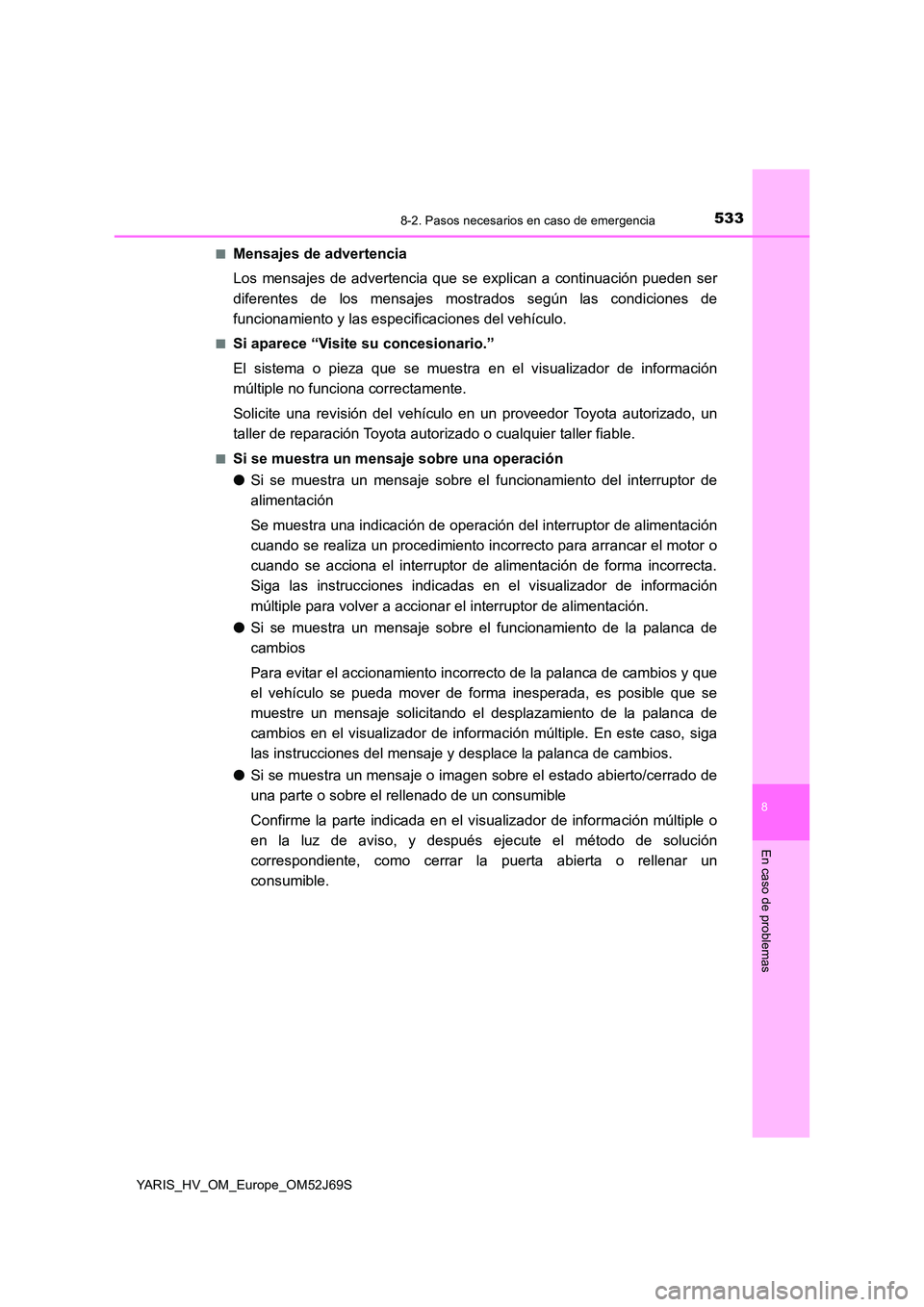

5338-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J69S
■Mensajes de advertencia
Los mensajes de advertencia que se explican a continuación pueden ser
diferentes de los mensajes mostrados según las condiciones de
funcionamiento y las especificaciones del vehículo.
■Si aparece “Visite su concesionario.”
El sistema o pieza que se muestra en el visualizador de información
múltiple no funciona correctamente.
Solicite una revisión del vehículo en un proveedor Toyota autorizado, un
taller de reparación Toyota autor izado o cualquier taller fiable.
■Si se muestra un mensaje sobre una operación
● Si se muestra un mensaje sobre el funcionamiento del interruptor de
alimentación
Se muestra una indicación de operación del interruptor de alimentación
cuando se realiza un procedimiento incorrecto para arrancar el motor o
cuando se acciona el interruptor de alimentación de forma incorrecta.
Siga las instrucciones indicadas en el visualizador de información
múltiple para volver a accionar el interruptor de alimentación.
● Si se muestra un mensaje sobre el funcionamiento de la palanca de
cambios
Para evitar el accionamiento incorrecto de la palanca de cambios y que
el vehículo se pueda mover de forma inesperada, es posible que se
muestre un mensaje solicitando el desplazamiento de la palanca de
cambios en el visualizador de información múltiple. En este caso, siga
las instrucciones del mensaje y desplace la palanca de cambios.
● Si se muestra un mensaje o imagen sobre el estado abierto/cerrado de
una parte o sobre el rellenado de un consumible
Confirme la parte indicada en el vi sualizador de información múltiple o
en la luz de aviso, y después ejecute el método de solución
correspondiente, como cerrar la puerta abierta o rellenar un
consumible.

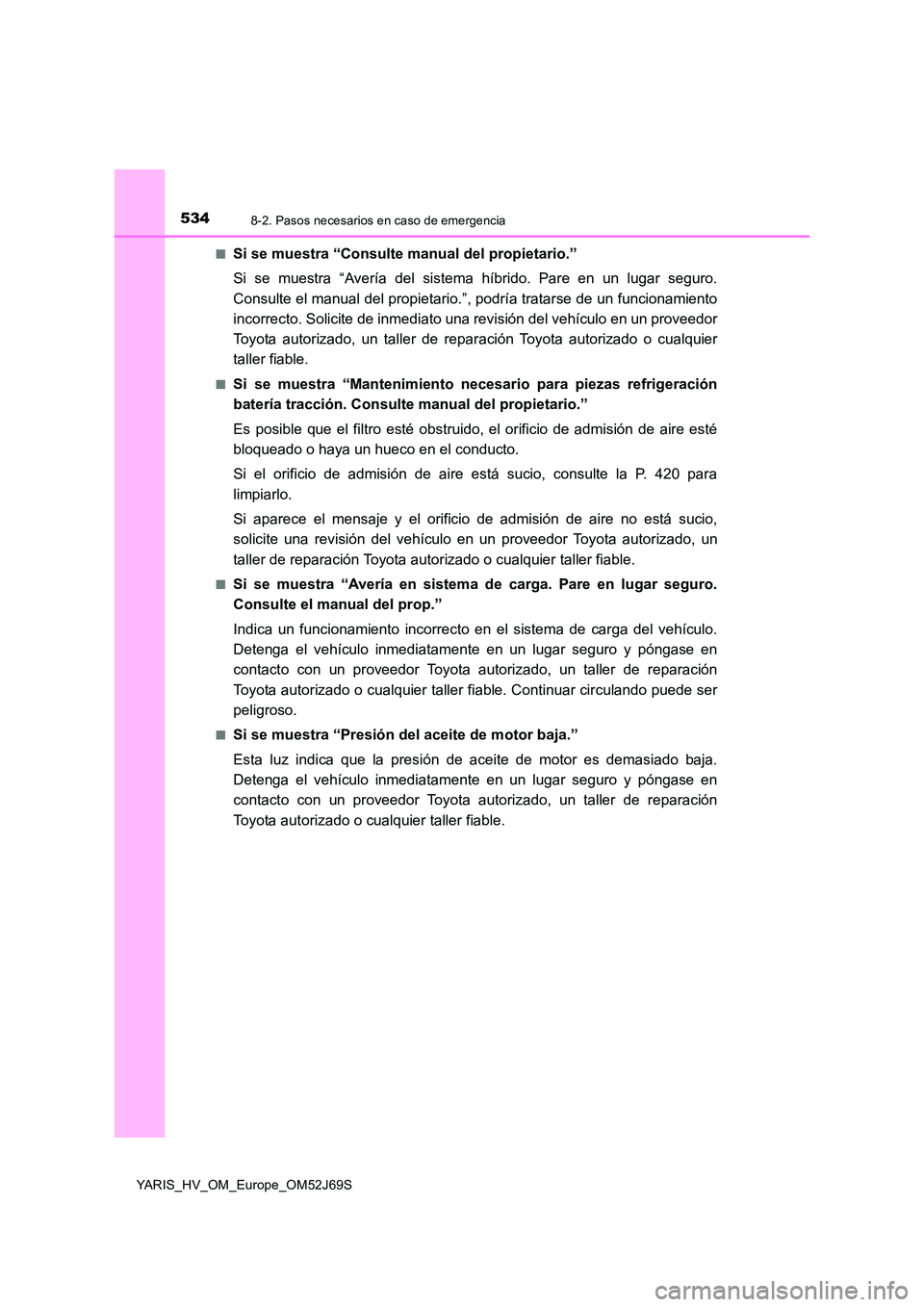

5348-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J69S
■Si se muestra “Consulte manual del propietario.”
Si se muestra “Avería del sistema híbrido. Pare en un lugar seguro.
Consulte el manual del propietario.” , podría tratarse de un funcionamiento
incorrecto. Solicite de inmediato una revisión del vehículo en un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■Si se muestra “Mantenimiento necesario para piezas refrigeración
batería tracción. Consulte manual del propietario.”
Es posible que el filtro esté obstruido, el orificio de admisión de aire esté
bloqueado o haya un hueco en el conducto.
Si el orificio de admisión de aire está sucio, consulte la P. 420 para
limpiarlo.
Si aparece el mensaje y el orificio de admisión de aire no está sucio,
solicite una revisión del vehículo en un proveedor Toyota autorizado, un
taller de reparación Toyota autor izado o cualquier taller fiable.
■Si se muestra “Avería en sistema de carga. Pare en lugar seguro.
Consulte el manual del prop.”
Indica un funcionamiento incorrecto en el sistema de carga del vehículo.
Detenga el vehículo inmediatamente en un lugar seguro y póngase en
contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable. Continuar circulando puede ser
peligroso.
■Si se muestra “Presión del aceite de motor baja.”
Esta luz indica que la presión de aceite de motor es demasiado baja.
Detenga el vehículo inmediatamente en un lugar seguro y póngase en
contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.

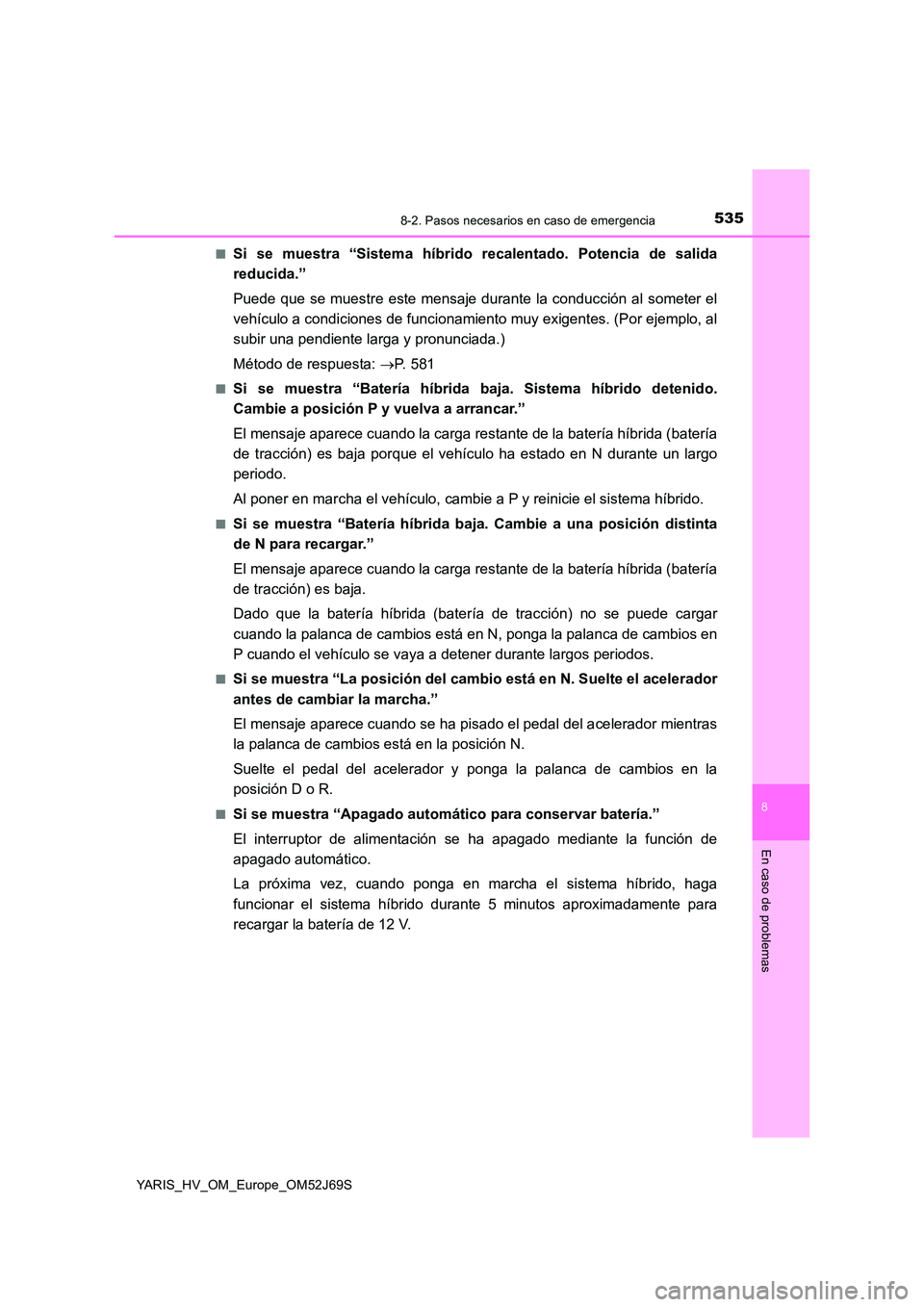

5358-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J69S
■Si se muestra “Sistema híbrido recalentado. Potencia de salida
reducida.”
Puede que se muestre este mensaje durante la conducción al someter el
vehículo a condiciones de funcionamiento muy exigentes. (Por ejemplo, al
subir una pendiente larga y pronunciada.)
Método de respuesta: P. 581
■Si se muestra “Batería híbrida baja. Sistema híbrido detenido.
Cambie a posición P y vuelva a arrancar.”
El mensaje aparece cuando la carga restante de la batería híbrida (batería
de tracción) es baja porque el vehículo ha estado en N durante un largo
periodo.
Al poner en marcha el vehículo, cambie a P y reinicie el sistema híbrido.
■Si se muestra “Batería híbrida baja. Cambie a una posición distinta
de N para recargar.”
El mensaje aparece cuando la carga restante de la batería híbrida (batería
de tracción) es baja.
Dado que la batería híbrida (batería de tracción) no se puede cargar
cuando la palanca de cambios está en N, ponga la palanca de cambios en
P cuando el vehículo se vaya a detener durante largos periodos.
■Si se muestra “La posición del cambio está en N. Suelte el acelerador
antes de cambiar la marcha.”
El mensaje aparece cuando se ha pisado el pedal del acelerador mientras
la palanca de cambios está en la posición N.
Suelte el pedal del acelerador y ponga la palanca de cambios en la
posición D o R.
■Si se muestra “Apagado automático para conservar batería.”
El interruptor de alimentación se ha apagado mediante la función de
apagado automático.
La próxima vez, cuando ponga en marcha el sistema híbrido, haga
funcionar el sistema híbrido dur ante 5 minutos aproximadamente para
recargar la batería de 12 V.

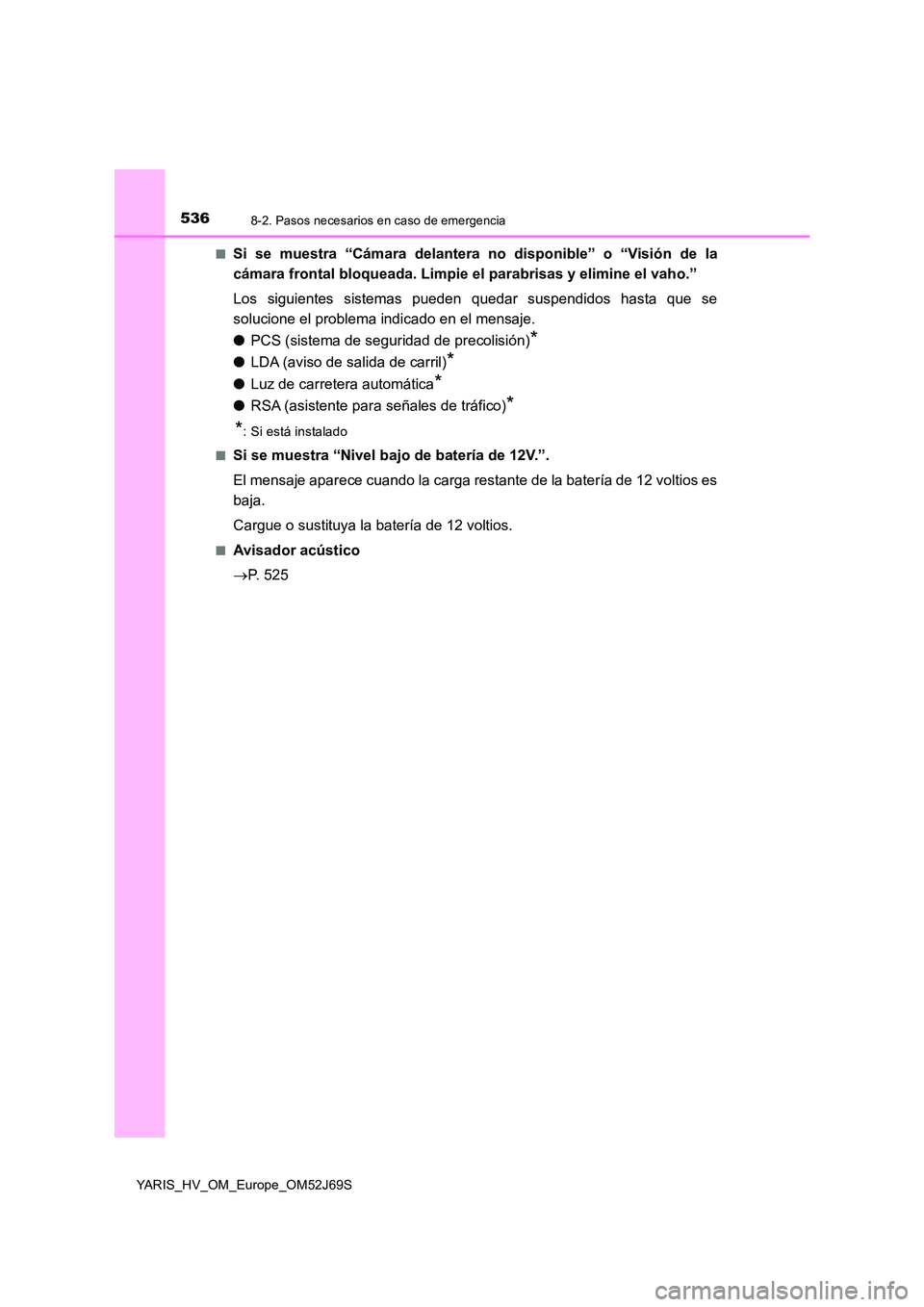

5368-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J69S
■Si se muestra “Cámara delantera no disponible” o “Visión de la
cámara frontal bloqueada. Limpie el parabrisas y elimine el vaho.”
Los siguientes sistemas pueden quedar suspendidos hasta que se
solucione el problema indicado en el mensaje.
● PCS (sistema de seguridad de precolisión)*
●LDA (aviso de salida de carril)*
●Luz de carretera automática*
●RSA (asistente para señales de tráfico)*
*: Si está instalado
■Si se muestra “Nivel bajo de batería de 12V.”.
El mensaje aparece cuando la carga restante de la batería de 12 voltios es
baja.
Cargue o sustituya la batería de 12 voltios.
■Avisador acústico
 P. 525

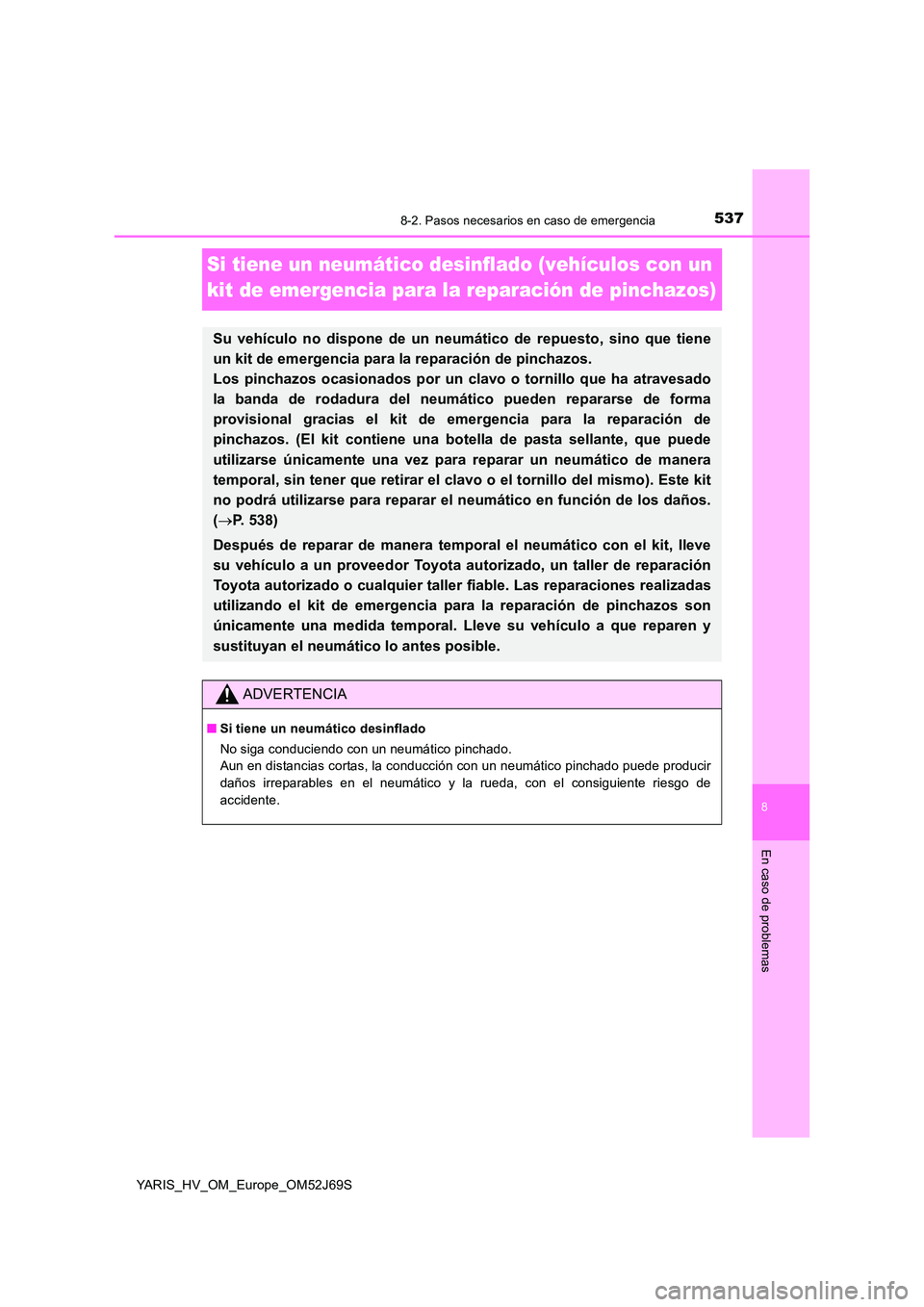

5378-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J69S
Si tiene un neumático desinflado (vehículos con un
kit de emergencia para la reparación de pinchazos)
Su vehículo no dispone de un neumático de repuesto, sino que tiene
un kit de emergencia para la reparación de pinchazos.
Los pinchazos ocasionados por un clavo o tornillo que ha atravesado
la banda de rodadura del neumático pueden repararse de forma
provisional gracias el kit de emergencia para la reparación de
pinchazos. (El kit contiene una bo tella de pasta sellante, que puede
utilizarse únicamente una vez para reparar un neumático de manera
temporal, sin tener que retirar el clavo o el tornillo del mismo). Este kit
no podrá utilizarse para reparar el neumático en función de los daños.
( P. 538)
Después de reparar de manera temporal el neumático con el kit, lleve
su vehículo a un proveedor Toyota au torizado, un taller de reparación
Toyota autorizado o cualquier taller fiable. Las reparaciones realizadas
utilizando el kit de emergencia para la reparación de pinchazos son
únicamente una medida temporal. Lleve su vehículo a que reparen y
sustituyan el neumático lo antes posible.
ADVERTENCIA
■ Si tiene un neumático desinflado
No siga conduciendo con un neumático pinchado.
Aun en distancias cortas, la conducción con un neumático pinchado puede producir
daños irreparables en el neumático y la rueda, con el consiguiente riesgo de
accidente.

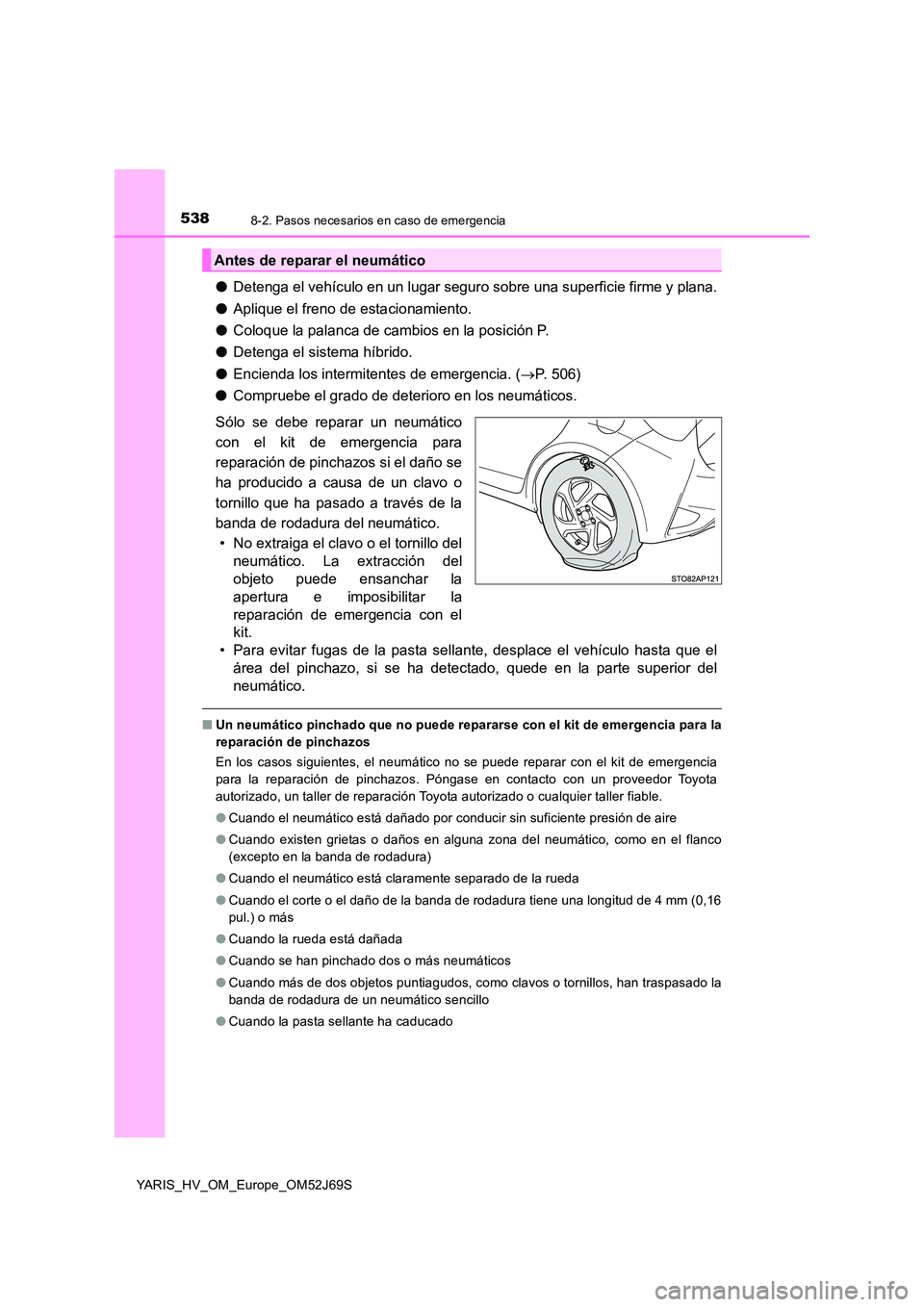

5388-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J69S
●Detenga el vehículo en un lugar seguro sobre una superficie firme y plana.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en la posición P.
● Detenga el sistema híbrido.
● Encienda los intermitentes de emergencia. (P. 506)
● Compruebe el grado de deterioro en los neumáticos.
Sólo se debe reparar un neumático
con el kit de emergencia para
reparación de pinchazos si el daño se
ha producido a causa de un clavo o
tornillo que ha pasado a través de la
banda de rodadura del neumático.
• No extraiga el clavo o el tornillo del
neumático. La extracción del
objeto puede ensanchar la
apertura e imposibilitar la
reparación de emergencia con el
kit.
• Para evitar fugas de la pasta sellante, desplace el vehículo hasta que el
área del pinchazo, si se ha detectado, quede en la parte superior del
neumático.
■ Un neumático pinchado que no puede repararse con el kit de emergencia para la
reparación de pinchazos
En los casos siguientes, el neumático no se puede reparar con el kit de emergencia
para la reparación de pinchazos. Póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
● Cuando el neumático está dañado por conducir sin suficiente presión de aire
● Cuando existen grietas o daños en alguna zona del neumático, como en el flanco
(excepto en la banda de rodadura)
● Cuando el neumático está claramente separado de la rueda
● Cuando el corte o el daño de la banda de rodadura tiene una longitud de 4 mm (0,16
pul.) o más
● Cuando la rueda está dañada
● Cuando se han pinchado dos o más neumáticos
● Cuando más de dos objetos puntiagudos, como clavos o tornillos, han traspasado la
banda de rodadura de un neumático sencillo
● Cuando la pasta sellante ha caducado
Antes de reparar el neumático

5398-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J69S
*: Uso del gato, la manivela para el gato y una llave para tuercas de rueda. (si están
disponibles) ( P. 557) Puede adquirir un gato, una manivela de gato y una llave
para tuercas de rueda en un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.

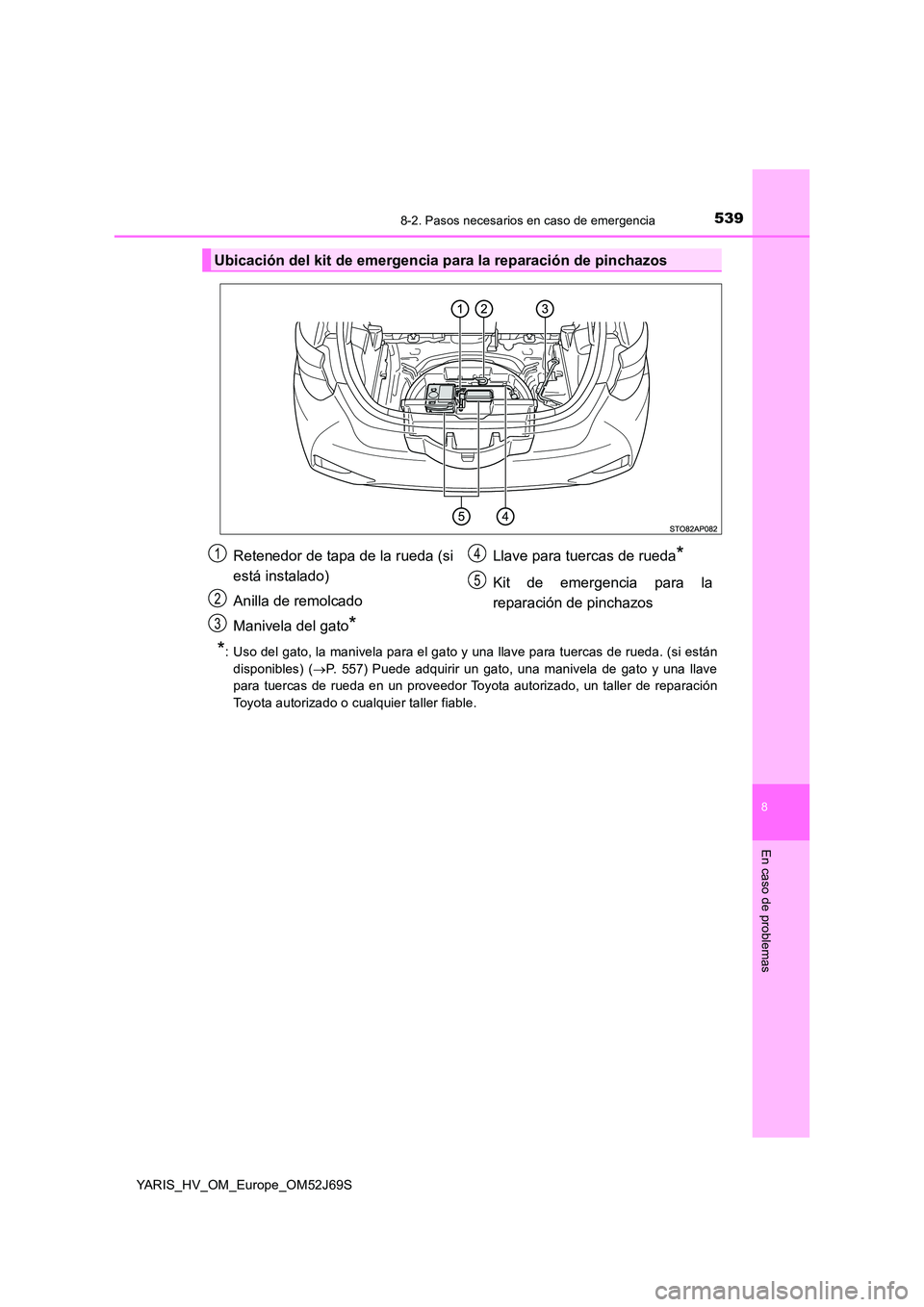

Ubicación del kit de emergencia para la reparación de pinchazos
Retenedor de tapa de la rueda (si
está instalado)
Anilla de remolcado
Manivela del gato*
Llave para tuercas de rueda*
Kit de emergencia para la
reparación de pinchazos
1
2
3
4
5

5408-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J69S

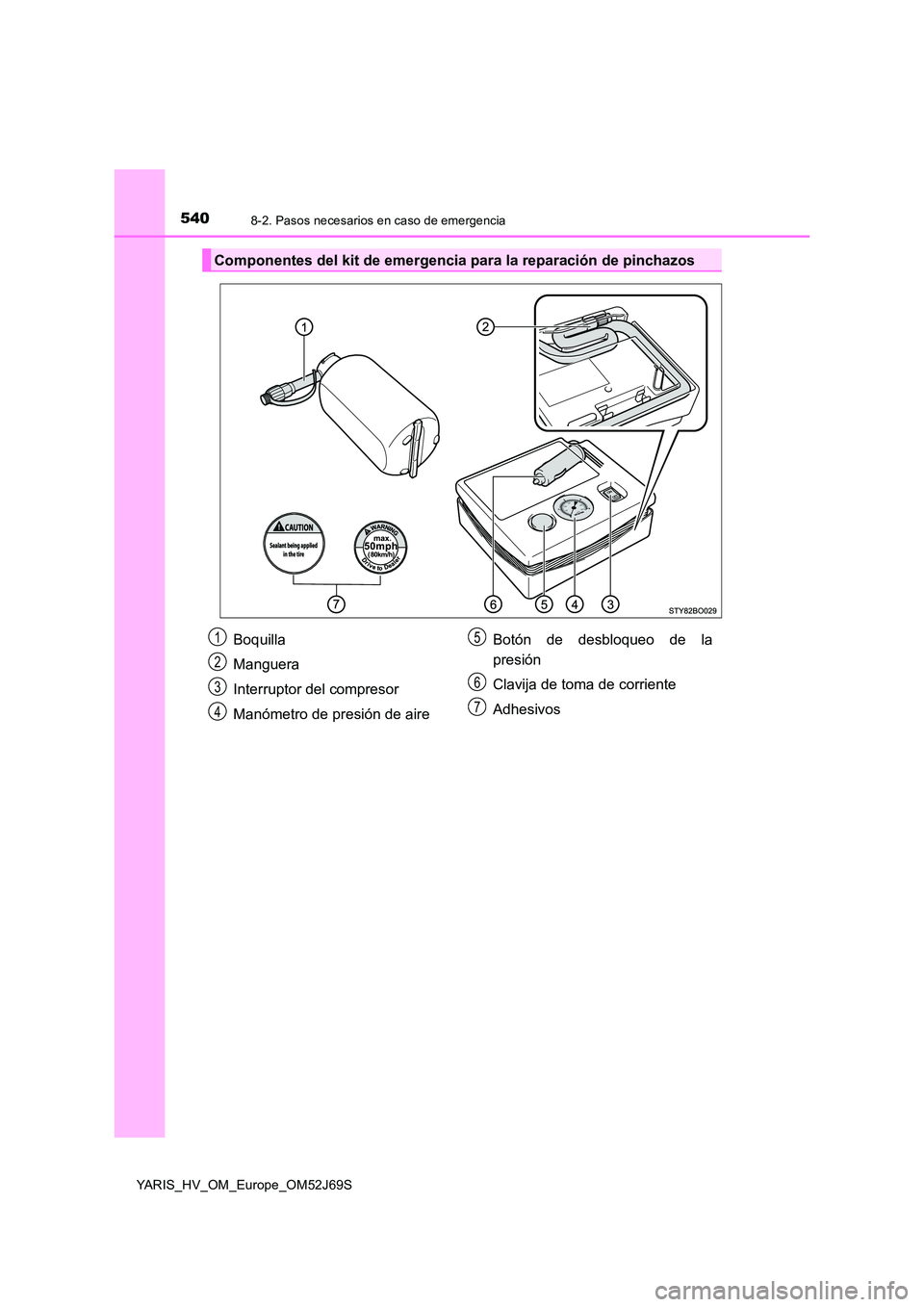

Componentes del kit de emergencia para la reparación de pinchazos
Boquilla
Manguera
Interruptor del compresor
Manómetro de presión de aire
Botón de desbloqueo de la
presión
Clavija de toma de corriente
Adhesivos
1
2
3
4
5
6
7
