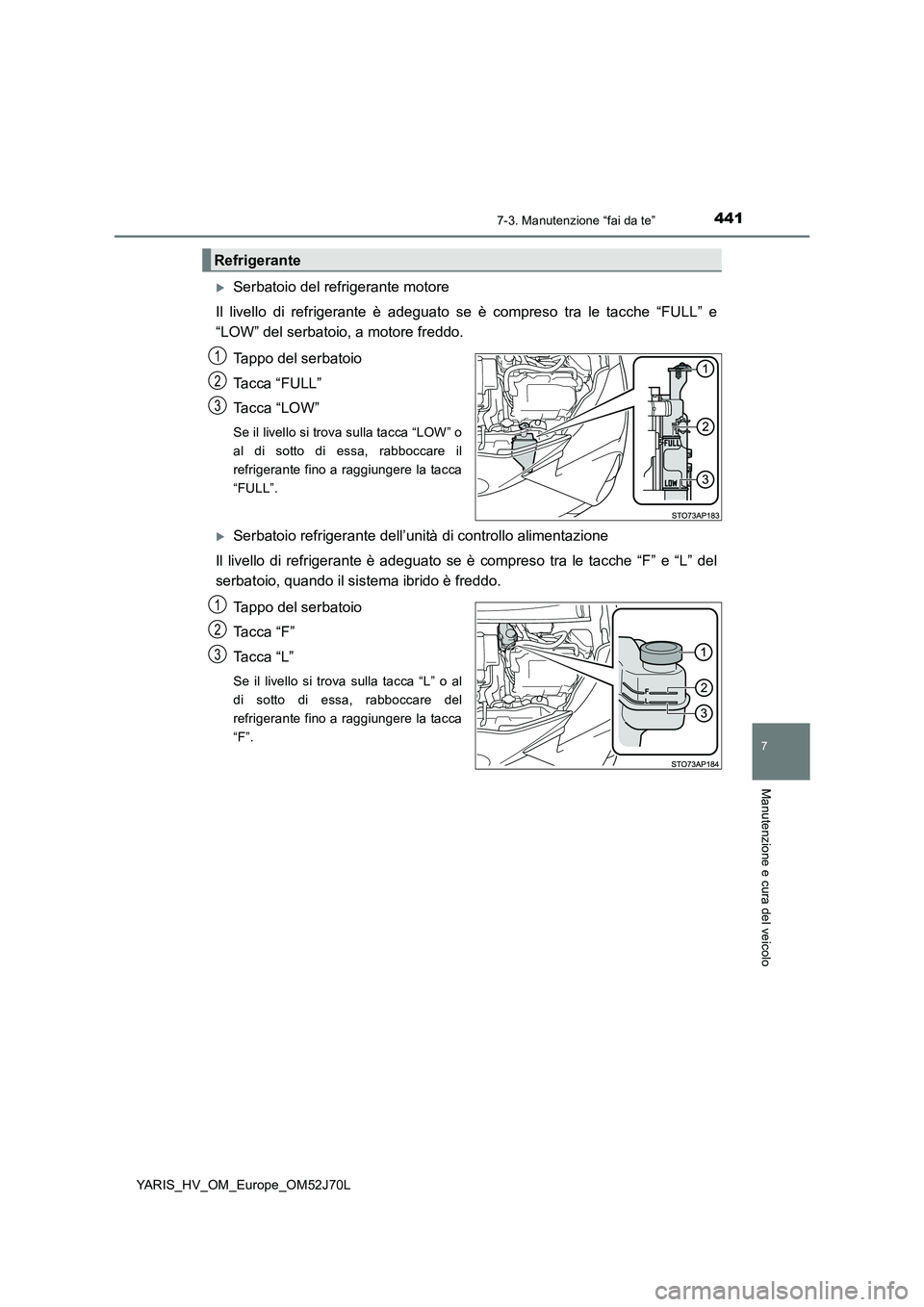

4417-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L
Serbatoio del refrigerante motore
Il livello di refrigerante è adeguato se è compreso tra le tacche “FULL” e
“LOW” del serbatoio, a motore freddo.
Tappo del serbatoio
Tacca “FULL”
Ta c c a “ L O W ”
Se il livello si trova sulla tacca “LOW” o
al di sotto di essa, rabboccare il
refrigerante fino a raggiungere la tacca
“FULL”.
Serbatoio refrigerante dell’unità di controllo alimentazione
Il livello di refrigerante è adeguato se è compreso tra le tacche “F” e “L” del
serbatoio, quando il sistema ibrido è freddo.
Tappo del serbatoio
Ta c c a “ F ”
Ta c c a “ L ”
Se il livello si trova sulla tacca “L” o al
di sotto di essa, rabboccare del
refrigerante fino a raggiungere la tacca
“F”.
Refrigerante
1
2
3
1
2
3

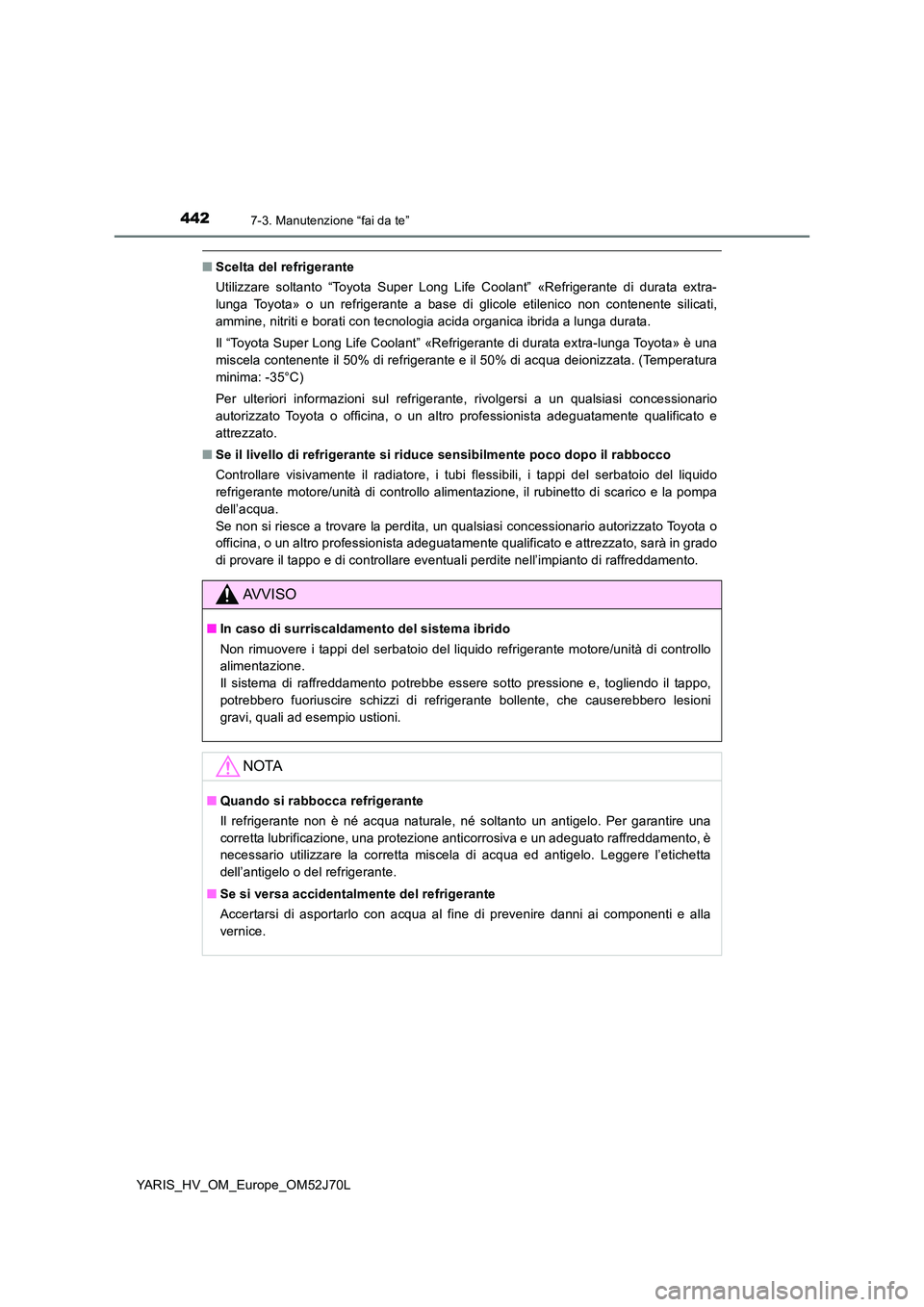

4427-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L
■Scelta del refrigerante
Utilizzare soltanto “Toyota Super Long Life Coolant” «Refrigerante di durata extra-
lunga Toyota» o un refrigerante a base di glicole etilenico non contenente silicati,
ammine, nitriti e borati con tecnologia acida organica ibrida a lunga durata.
Il “Toyota Super Long Life Coolant” «Refrigerante di durata extra-lunga Toyota» è una
miscela contenente il 50% di refrigerante e il 50% di acqua deionizzata. (Temperatura
minima: -35°C)
Per ulteriori informazioni sul refrigerante, rivolgersi a un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
■ Se il livello di refrigerante si riduce sensibilmente poco dopo il rabbocco
Controllare visivamente il radiatore, i tubi flessibili, i tappi del serbatoio del liquido
refrigerante motore/unità di controllo alimentazione, il rubinetto di scarico e la pompa
dell’acqua.
Se non si riesce a trovare la perdita, un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato, sarà in grado
di provare il tappo e di controllare eventuali perdite nell’impianto di raffreddamento.
AVVISO
■ In caso di surriscaldamento del sistema ibrido
Non rimuovere i tappi del serbatoio del liquido refrigerante motore/unità di controllo
alimentazione.
Il sistema di raffreddamento potrebbe essere sotto pressione e, togliendo il tappo,
potrebbero fuoriuscire schizzi di refrigerante bollente, che causerebbero lesioni
gravi, quali ad esempio ustioni.
NOTA
■ Quando si rabbocca refrigerante
Il refrigerante non è né acqua naturale, né soltanto un antigelo. Per garantire una
corretta lubrificazione, una protezione anticorrosiva e un adeguato raffreddamento, è
necessario utilizzare la corretta miscela di acqua ed antigelo. Leggere l’etichetta
dell’antigelo o del refrigerante.
■ Se si versa accidentalmente del refrigerante
Accertarsi di asportarlo con acqua al fine di prevenire danni ai componenti e alla
vernice.

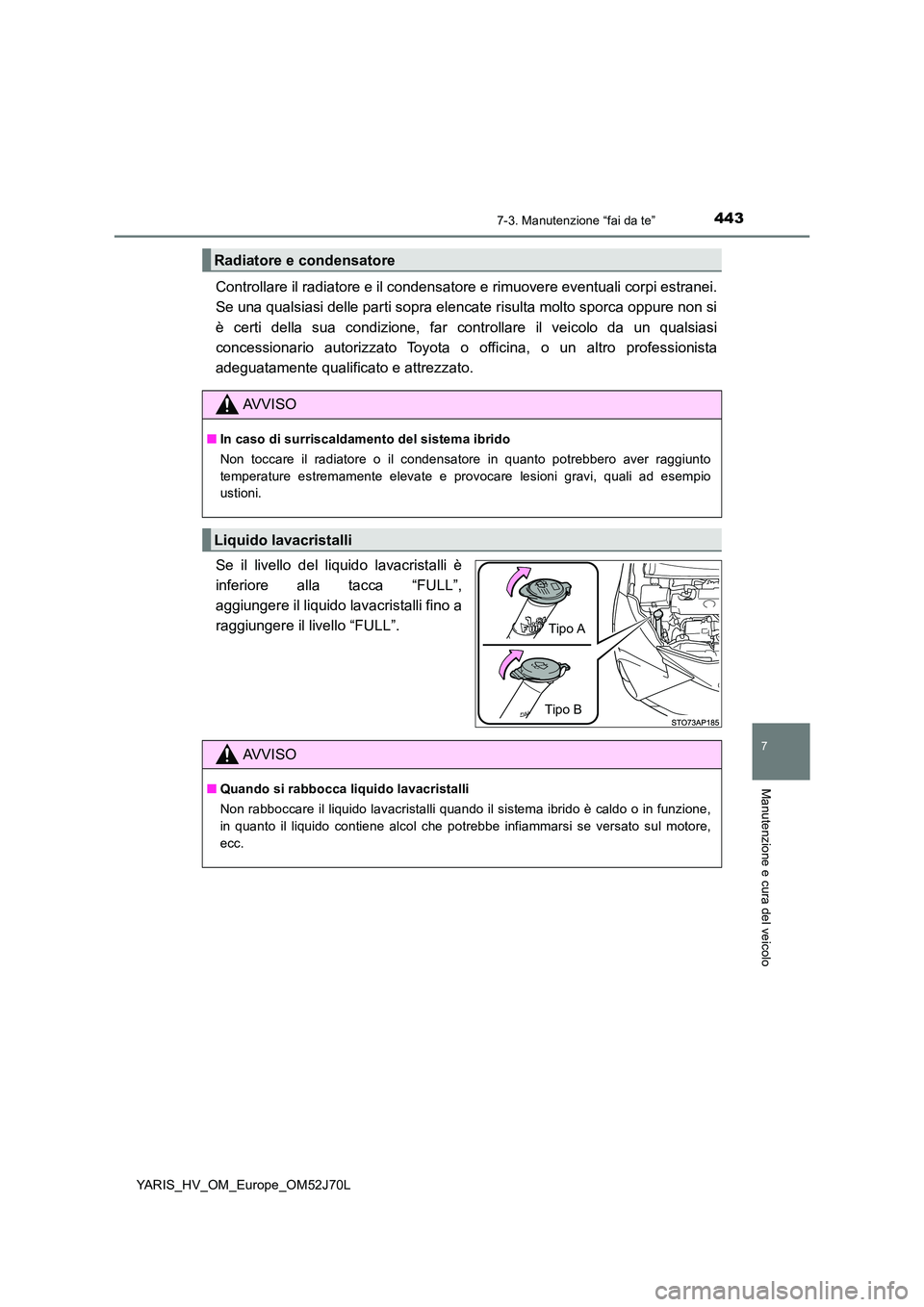

4437-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L
Controllare il radiatore e il condensatore e rimuovere eventuali corpi estranei.
Se una qualsiasi delle parti sopra elencate risulta molto sporca oppure non si
è certi della sua condizione, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Se il livello del liquido lavacristalli è
inferiore alla tacca “FULL”,
aggiungere il liquido lavacristalli fino a
raggiungere il livello “FULL”.
Radiatore e condensatore
AVVISO
■ In caso di surriscaldamento del sistema ibrido
Non toccare il radiatore o il condensatore in quanto potrebbero aver raggiunto
temperature estremamente elevate e provocare lesioni gravi, quali ad esempio
ustioni.
Liquido lavacristalli
Tipo B
Tipo A
AVVISO
■ Quando si rabbocca liquido lavacristalli
Non rabboccare il liquido lavacristalli quando il sistema ibrido è caldo o in funzione,
in quanto il liquido contiene alcol che potrebbe infiammarsi se versato sul motore,
ecc.

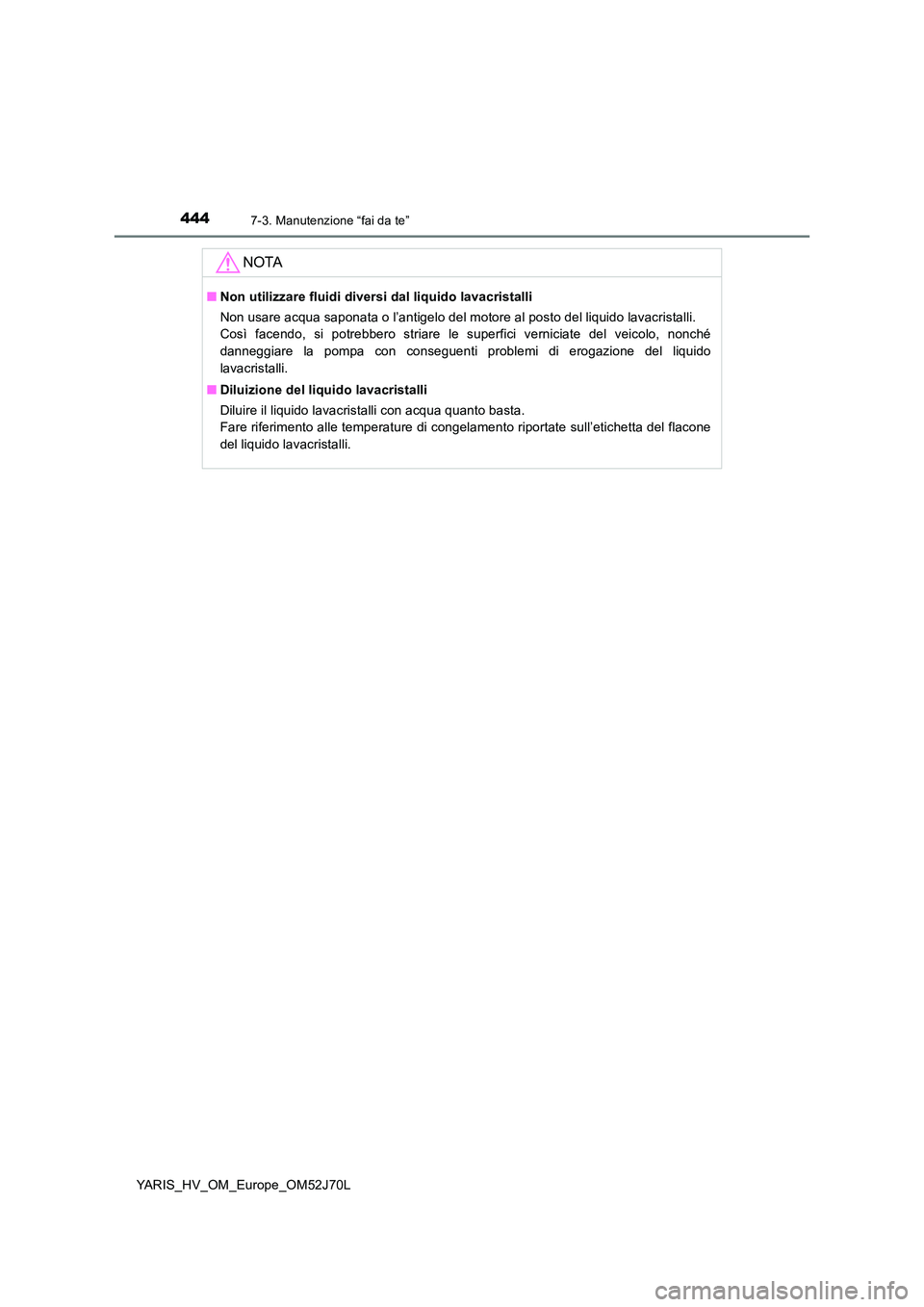

4447-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L
NOTA
■Non utilizzare fluidi diversi dal liquido lavacristalli
Non usare acqua saponata o l’antigelo del motore al posto del liquido lavacristalli.
Così facendo, si potrebbero striare le superfici verniciate del veicolo, nonché
danneggiare la pompa con conseguenti problemi di erogazione del liquido
lavacristalli.
■ Diluizione del liquido lavacristalli
Diluire il liquido lavacristalli con acqua quanto basta.
Fare riferimento alle temperature di congelamento riportate sull’etichetta del flacone
del liquido lavacristalli.

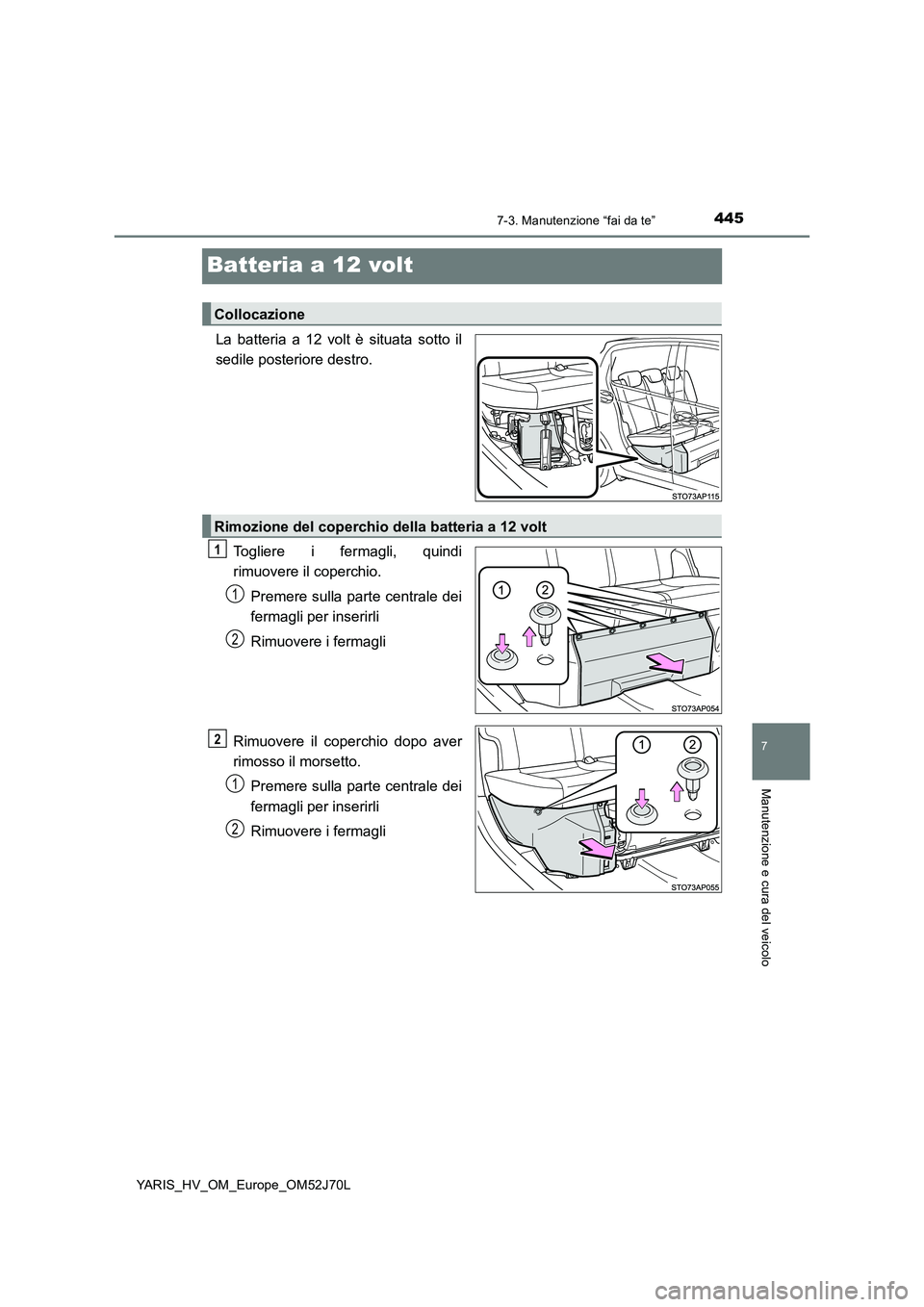

4457-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L
Batteria a 12 volt
La batteria a 12 volt è situata sotto il
sedile posteriore destro.
Togliere i fermagli, quindi
rimuovere il coperchio.
Premere sulla parte centrale dei
fermagli per inserirli
Rimuovere i fermagli
Rimuovere il coperchio dopo aver
rimosso il morsetto.
Premere sulla parte centrale dei
fermagli per inserirli
Rimuovere i fermagli
Collocazione
Rimozione del coperchio della batteria a 12 volt
1
1
2
2
1
2

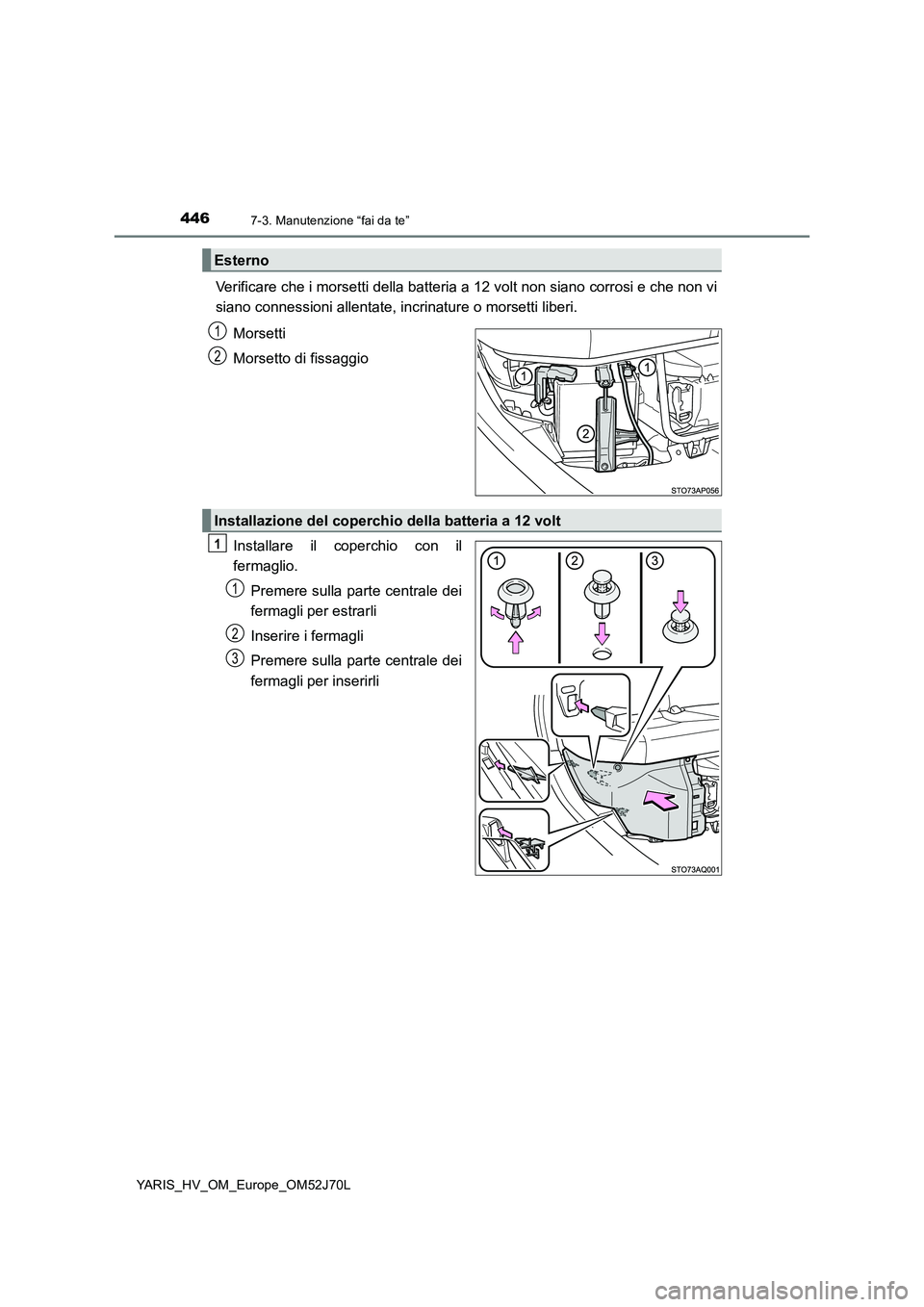

4467-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L
Verificare che i morsetti della batteria a 12 volt non siano corrosi e che non vi
siano connessioni allentate, incrinature o morsetti liberi.
Morsetti
Morsetto di fissaggio
Installare il coperchio con il
fermaglio.
Premere sulla parte centrale dei
fermagli per estrarli
Inserire i fermagli
Premere sulla parte centrale dei
fermagli per inserirli
Esterno
1
2
Installazione del coperchio della batteria a 12 volt
1
1
2
3

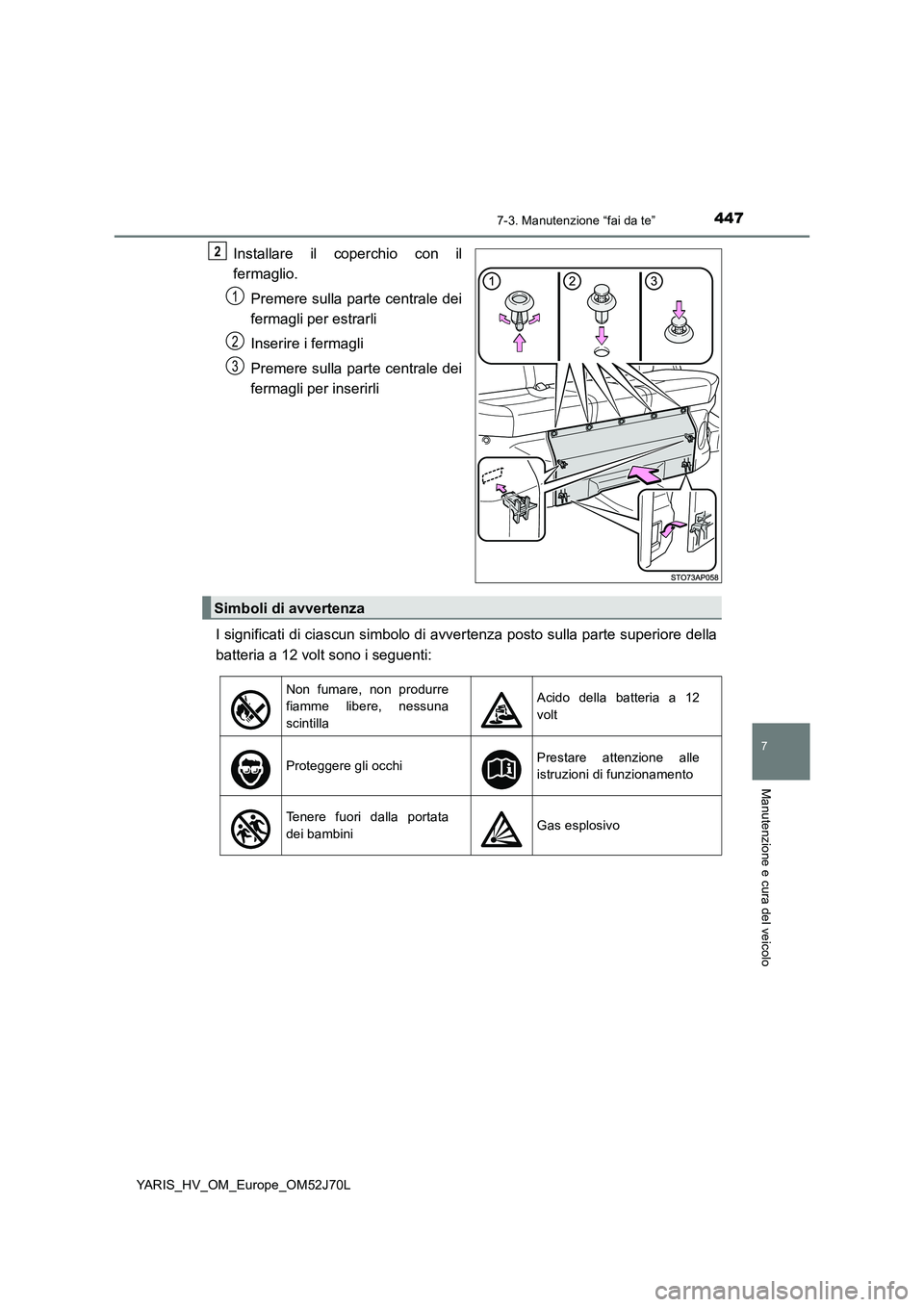

4477-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L
Installare il coperchio con il
fermaglio.
Premere sulla parte centrale dei
fermagli per estrarli
Inserire i fermagli
Premere sulla parte centrale dei
fermagli per inserirli
I significati di ciascun simbolo di avvertenza posto sulla parte superiore della
batteria a 12 volt sono i seguenti:
2
1
2
3
Simboli di avvertenza
Non fumare, non produrre
fiamme libere, nessuna
scintilla
Acido della batteria a 12
volt
Proteggere gli occhiPrestare attenzione alle
istruzioni di funzionamento
Tenere fuori dalla portata
dei bambiniGas esplosivo

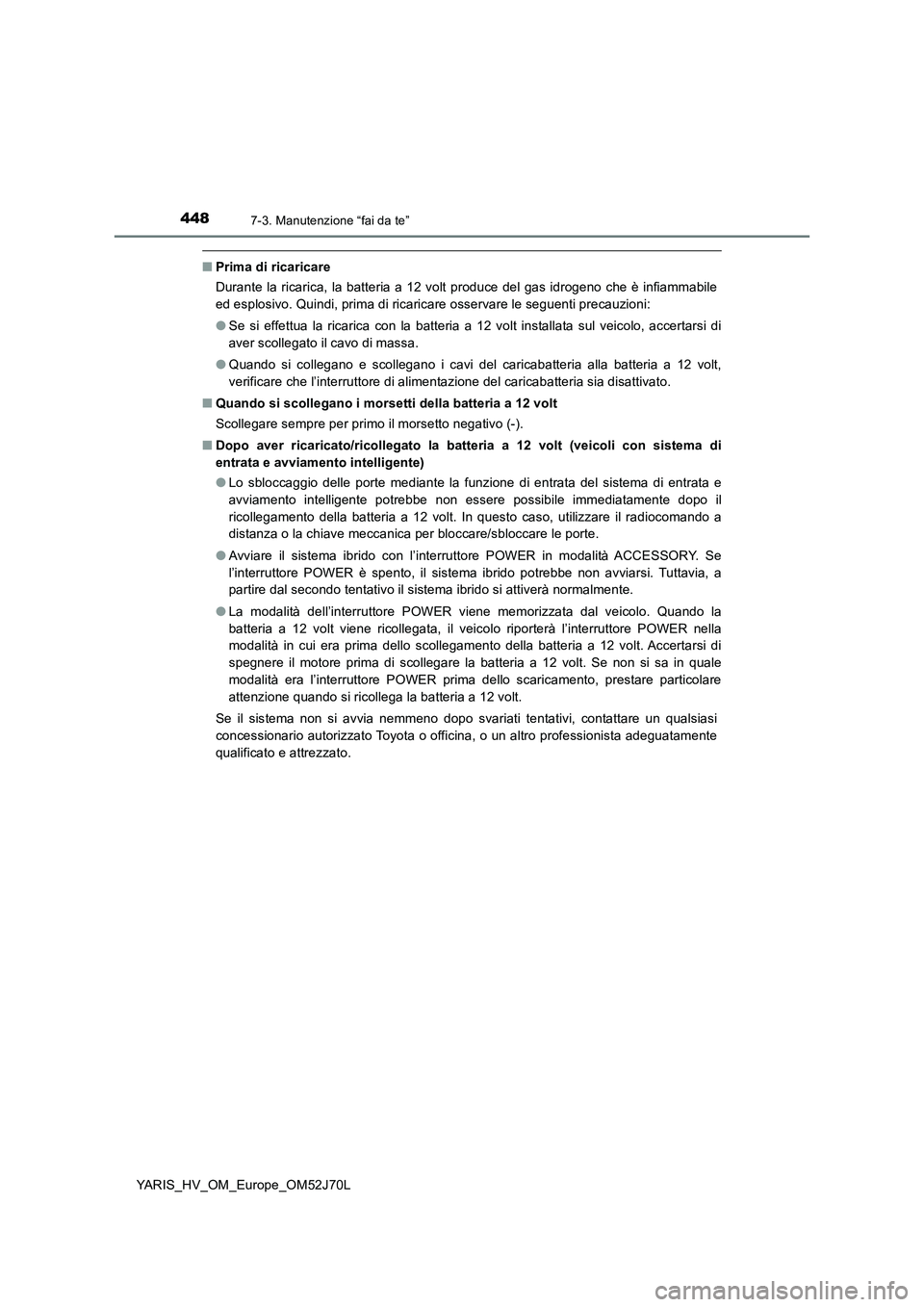

4487-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L
■Prima di ricaricare
Durante la ricarica, la batteria a 12 volt produce del gas idrogeno che è infiammabile
ed esplosivo. Quindi, prima di ricaricare osservare le seguenti precauzioni:
● Se si effettua la ricarica con la batteria a 12 volt installata sul veicolo, accertarsi di
aver scollegato il cavo di massa.
● Quando si collegano e scollegano i cavi del caricabatteria alla batteria a 12 volt,
verificare che l’interruttore di alimentazione del caricabatteria sia disattivato.
■ Quando si scollegano i morsetti della batteria a 12 volt
Scollegare sempre per primo il morsetto negativo (-).
■ Dopo aver ricaricato/ricollegato la batteria a 12 volt (veicoli con sistema di
entrata e avviamento intelligente)
● Lo sbloccaggio delle porte mediante la funzione di entrata del sistema di entrata e
avviamento intelligente potrebbe non essere possibile immediatamente dopo il
ricollegamento della batteria a 12 volt. In questo caso, utilizzare il radiocomando a
distanza o la chiave meccanica per bloccare/sbloccare le porte.
● Avviare il sistema ibrido con l’interruttore POWER in modalità ACCESSORY. Se
l’interruttore POWER è spento, il sistema ibrido potrebbe non avviarsi. Tuttavia, a
partire dal secondo tentativo il sistema ibrido si attiverà normalmente.
● La modalità dell’interruttore POWER viene memorizzata dal veicolo. Quando la
batteria a 12 volt viene ricollegata, il veicolo riporterà l’interruttore POWER nella
modalità in cui era prima dello scollegamento della batteria a 12 volt. Accertarsi di
spegnere il motore prima di scollegare la batteria a 12 volt. Se non si sa in quale
modalità era l’interruttore POWER prima dello scaricamento, prestare particolare
attenzione quando si ricollega la batteria a 12 volt.
Se il sistema non si avvia nemmeno dopo svariati tentativi, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.

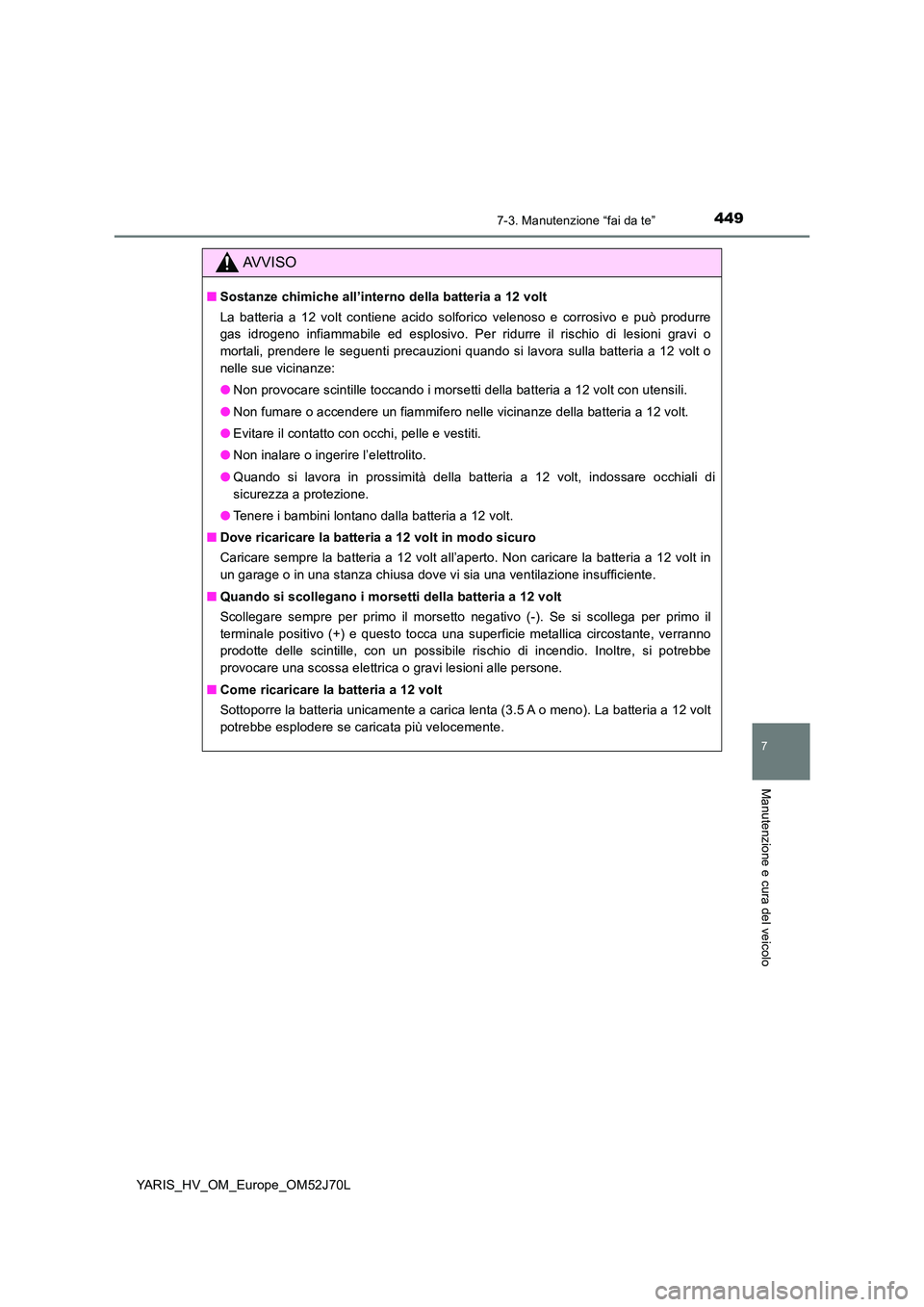

4497-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L
AVVISO
■Sostanze chimiche all’interno della batteria a 12 volt
La batteria a 12 volt contiene acido solforico velenoso e corrosivo e può produrre
gas idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi o
mortali, prendere le seguenti precauzioni quando si lavora sulla batteria a 12 volt o
nelle sue vicinanze:
● Non provocare scintille toccando i morsetti della batteria a 12 volt con utensili.
● Non fumare o accendere un fiammifero nelle vicinanze della batteria a 12 volt.
● Evitare il contatto con occhi, pelle e vestiti.
● Non inalare o ingerire l’elettrolito.
● Quando si lavora in prossimità della batteria a 12 volt, indossare occhiali di
sicurezza a protezione.
● Tenere i bambini lontano dalla batteria a 12 volt.
■ Dove ricaricare la batteria a 12 volt in modo sicuro
Caricare sempre la batteria a 12 volt all’aperto. Non caricare la batteria a 12 volt in
un garage o in una stanza chiusa dove vi sia una ventilazione insufficiente.
■ Quando si scollegano i morsetti della batteria a 12 volt
Scollegare sempre per primo il morsetto negativo (-). Se si scollega per primo il
terminale positivo (+) e questo tocca una superficie metallica circostante, verranno
prodotte delle scintille, con un possibile rischio di incendio. Inoltre, si potrebbe
provocare una scossa elettrica o gravi lesioni alle persone.
■ Come ricaricare la batteria a 12 volt
Sottoporre la batteria unicamente a carica lenta (3.5 A o meno). La batteria a 12 volt
potrebbe esplodere se caricata più velocemente.

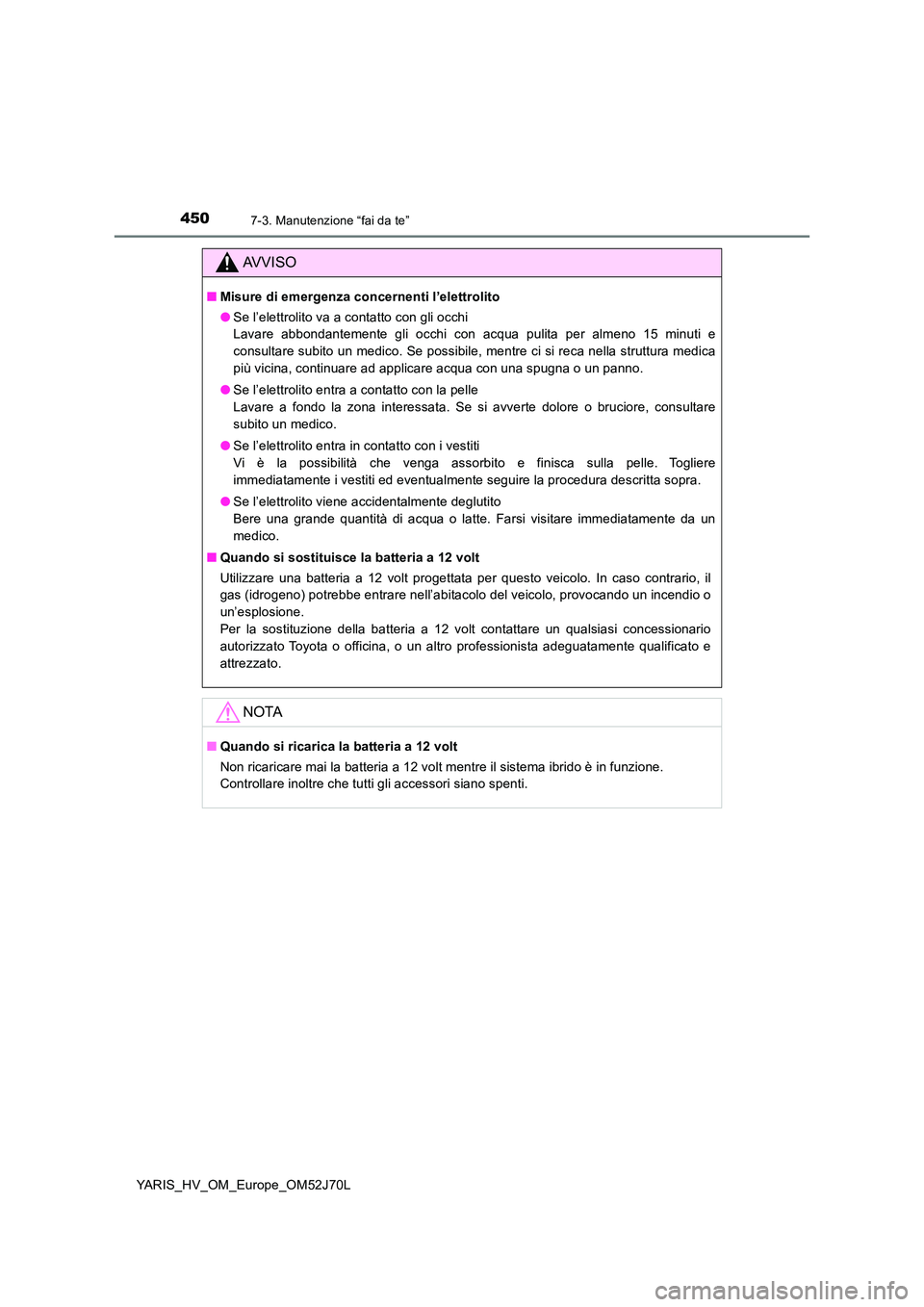

4507-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L
AVVISO
■Misure di emergenza concernenti l’elettrolito
● Se l’elettrolito va a contatto con gli occhi
Lavare abbondantemente gli occhi con acqua pulita per almeno 15 minuti e
consultare subito un medico. Se possibile, mentre ci si reca nella struttura medica
più vicina, continuare ad applicare acqua con una spugna o un panno.
● Se l’elettrolito entra a contatto con la pelle
Lavare a fondo la zona interessata. Se si avverte dolore o bruciore, consultare
subito un medico.
● Se l’elettrolito entra in contatto con i vestiti
Vi è la possibilità che venga assorbito e finisca sulla pelle. Togliere
immediatamente i vestiti ed eventualmente seguire la procedura descritta sopra.
● Se l’elettrolito viene accidentalmente deglutito
Bere una grande quantità di acqua o latte. Farsi visitare immediatamente da un
medico.
■ Quando si sostituisce la batteria a 12 volt
Utilizzare una batteria a 12 volt progettata per questo veicolo. In caso contrario, il
gas (idrogeno) potrebbe entrare nell’abitacolo del veicolo, provocando un incendio o
un’esplosione.
Per la sostituzione della batteria a 12 volt contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
NOTA
■ Quando si ricarica la batteria a 12 volt
Non ricaricare mai la batteria a 12 volt mentre il sistema ibrido è in funzione.
Controllare inoltre che tutti gli accessori siano spenti.
