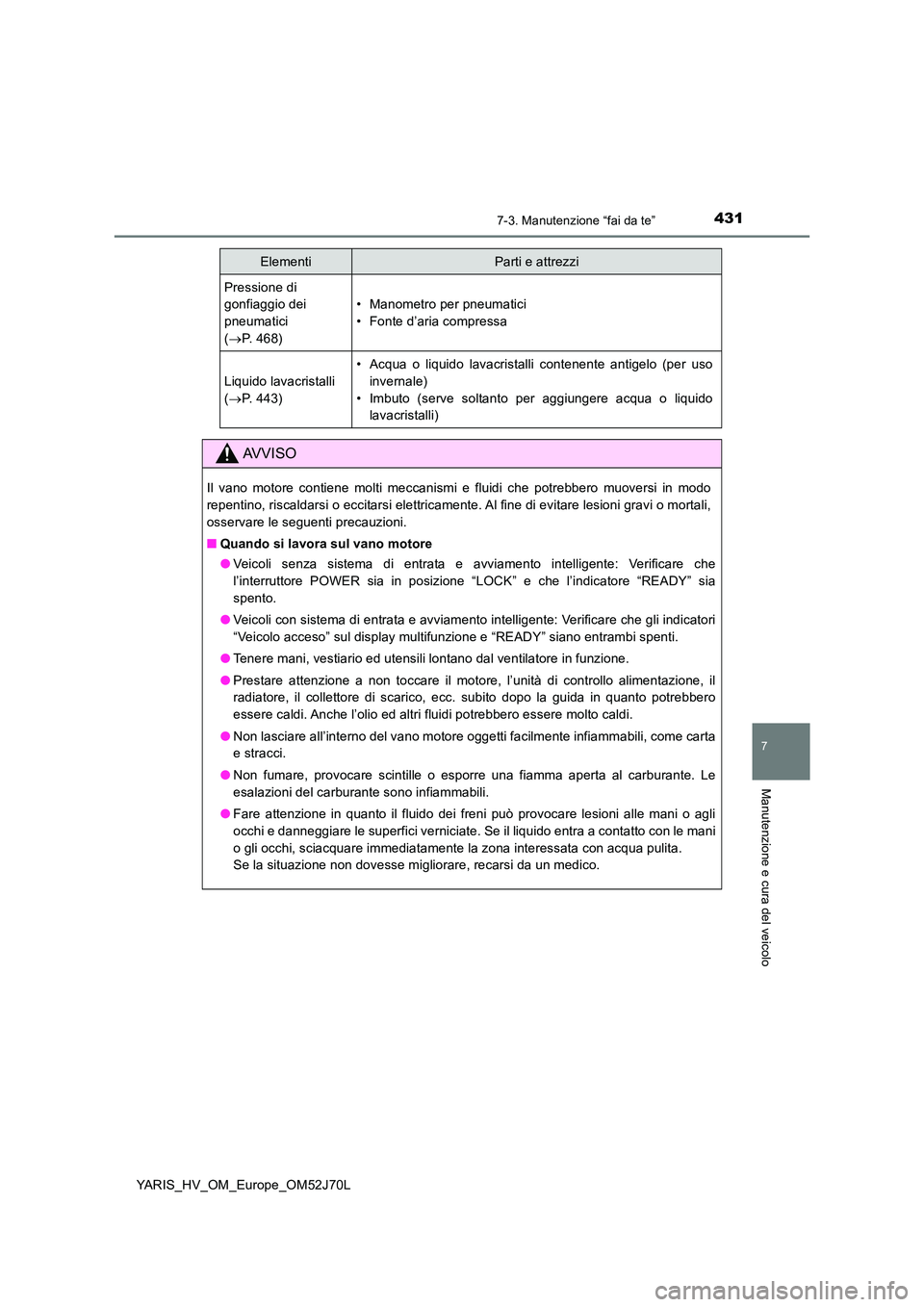

4317-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L
Pressione di
gonfiaggio dei
pneumatici
( P. 468)
• Manometro per pneumatici
• Fonte d’aria compressa
Liquido lavacristalli
( P. 443)
• Acqua o liquido lavacristalli contenente antigelo (per uso
invernale)
• Imbuto (serve soltanto per aggiungere acqua o liquido
lavacristalli)
AVVISO
Il vano motore contiene molti meccanismi e fluidi che potrebbero muoversi in modo
repentino, riscaldarsi o eccitarsi elettricamente. Al fine di evitare lesioni gravi o mortali,
osservare le seguenti precauzioni.
■ Quando si lavora sul vano motore
● Veicoli senza sistema di entrata e avviamento intelligente: Verificare che
l’interruttore POWER sia in posizione “LOCK” e che l’indicatore “READY” sia
spento.
● Veicoli con sistema di entrata e avviamento intelligente: Verificare che gli indicatori
“Veicolo acceso” sul display multifunzione e “READY” siano entrambi spenti.
● Tenere mani, vestiario ed utensili lontano dal ventilatore in funzione.
● Prestare attenzione a non toccare il motore, l’unità di controllo alimentazione, il
radiatore, il collettore di scarico, ecc. subito dopo la guida in quanto potrebbero
essere caldi. Anche l’olio ed altri fluidi potrebbero essere molto caldi.
● Non lasciare all’interno del vano motore oggetti facilmente infiammabili, come carta
e stracci.
● Non fumare, provocare scintille o esporre una fiamma aperta al carburante. Le
esalazioni del carburante sono infiammabili.
● Fare attenzione in quanto il fluido dei freni può provocare lesioni alle mani o agli
occhi e danneggiare le superfici verniciate. Se il liquido entra a contatto con le mani
o gli occhi, sciacquare immediatamente la zona interessata con acqua pulita.
Se la situazione non dovesse migliorare, recarsi da un medico.
ElementiParti e attrezzi
Page 432 of 632

4327-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L
AVVISO

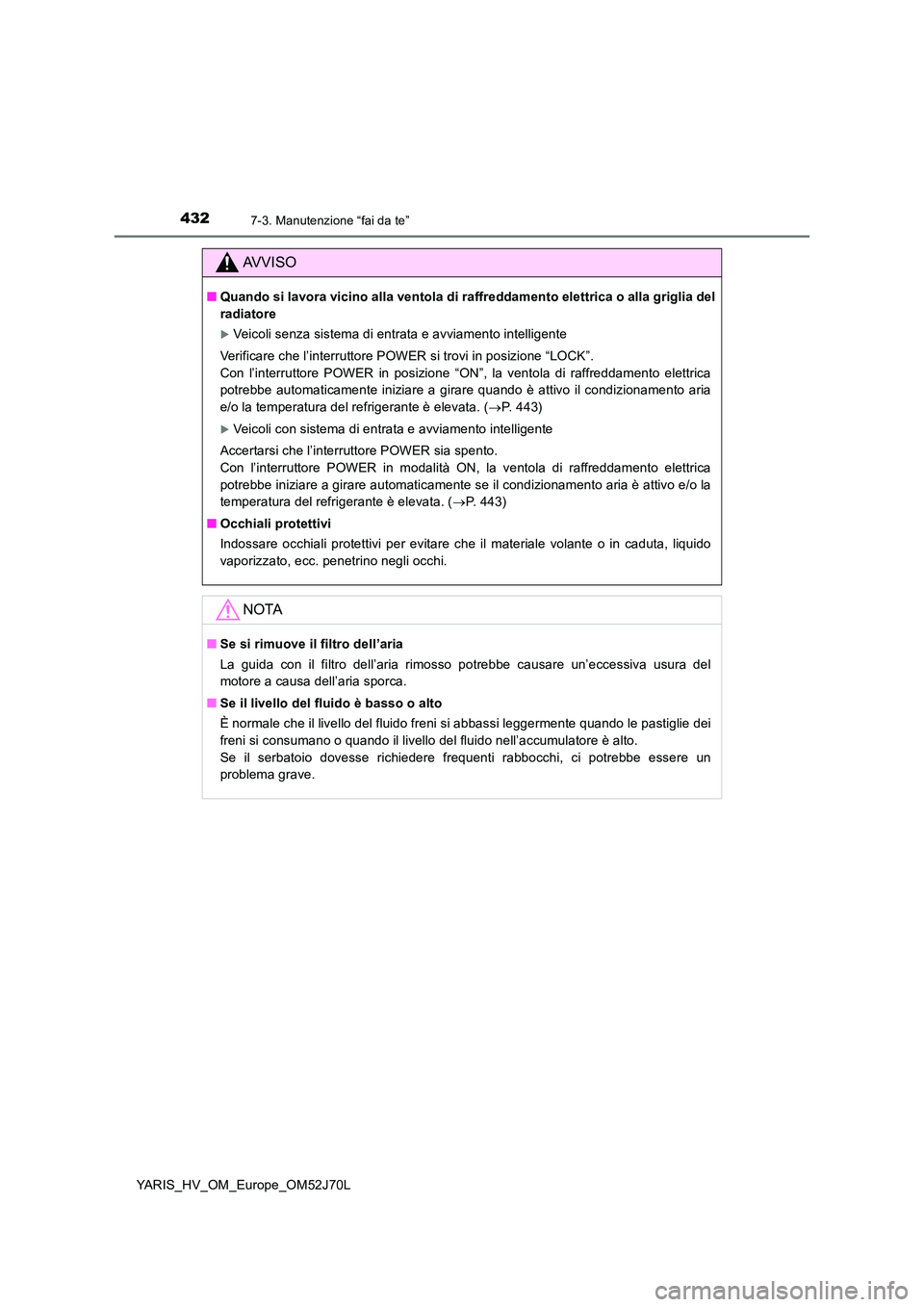

■Quando si lavora vicino alla ventola di raffreddamento elettrica o alla griglia del
radiatore
Veicoli senza sistema di entrata e avviamento intelligente
Verificare che l’interruttore POWER si trovi in posizione “LOCK”.
Con l’interruttore POWER in posizione “ON”, la ventola di raffreddamento elettrica
potrebbe automaticamente iniziare a girare quando è attivo il condizionamento aria
e/o la temperatura del refrigerante è elevata. ( P. 4 4 3 )
Veicoli con sistema di entrata e avviamento intelligente
Accertarsi che l’interruttore POWER sia spento.
Con l’interruttore POWER in modalità ON, la ventola di raffreddamento elettrica
potrebbe iniziare a girare automaticamente se il condizionamento aria è attivo e/o la
temperatura del refrigerante è elevata. ( P. 4 4 3 )
■ Occhiali protettivi
Indossare occhiali protettivi per evitare che il materiale volante o in caduta, liquido
vaporizzato, ecc. penetrino negli occhi.
NOTA
■ Se si rimuove il filtro dell’aria
La guida con il filtro dell’aria rimosso potrebbe causare un’eccessiva usura del
motore a causa dell’aria sporca.
■ Se il livello del fluido è basso o alto
È normale che il livello del fluido freni si abbassi leggermente quando le pastiglie dei
freni si consumano o quando il livello del fluido nell’accumulatore è alto.
Se il serbatoio dovesse richiedere frequenti rabbocchi, ci potrebbe essere un
problema grave.
Page 433 of 632

4337-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L

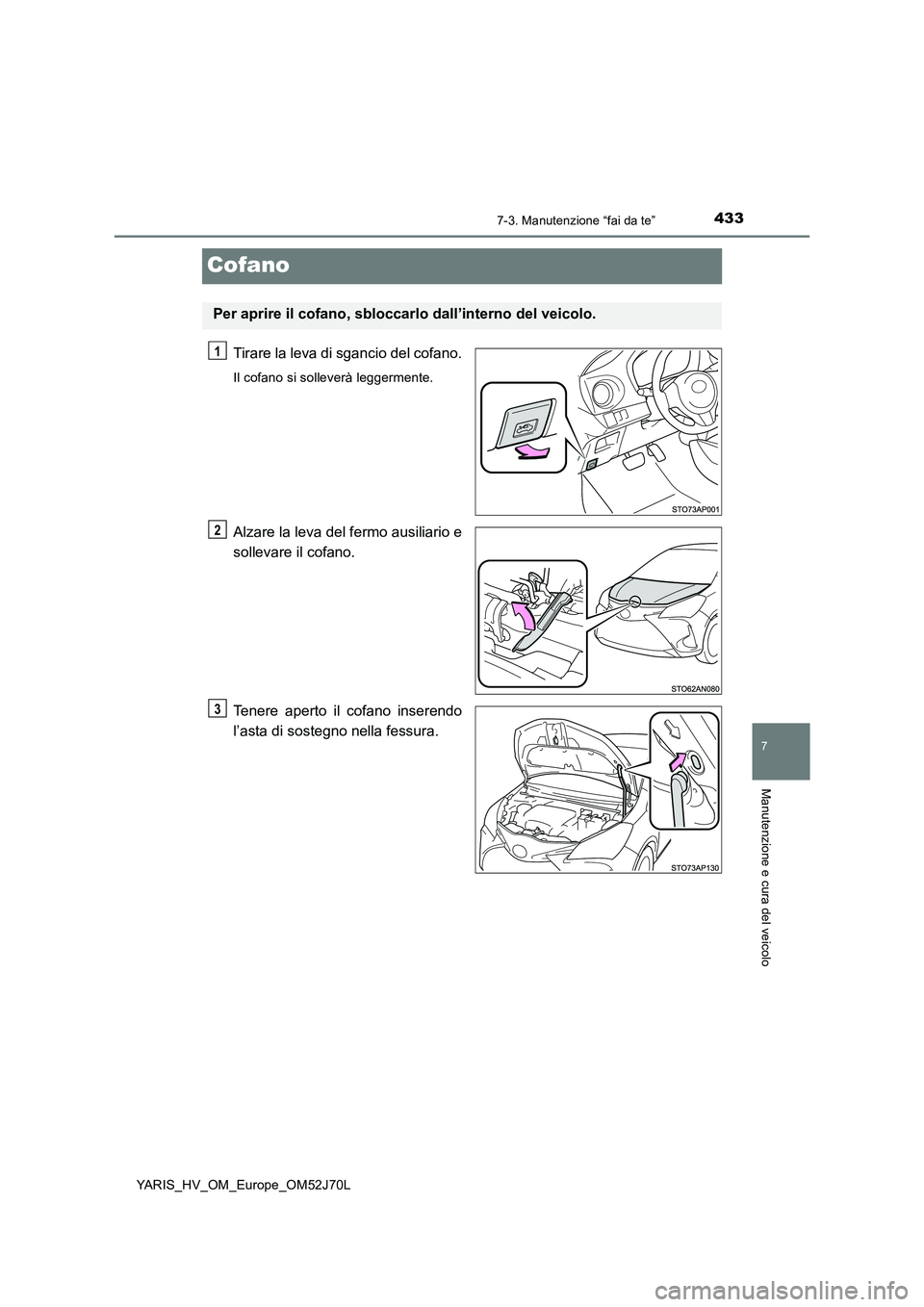

Cofano
Tirare la leva di sgancio del cofano.
Il cofano si solleverà leggermente.
Alzare la leva del fermo ausiliario e
sollevare il cofano.
Tenere aperto il cofano inserendo
l’asta di sostegno nella fessura.
Per aprire il cofano, sbloccarlo dall’interno del veicolo.
1
2
3
Page 434 of 632

4347-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L

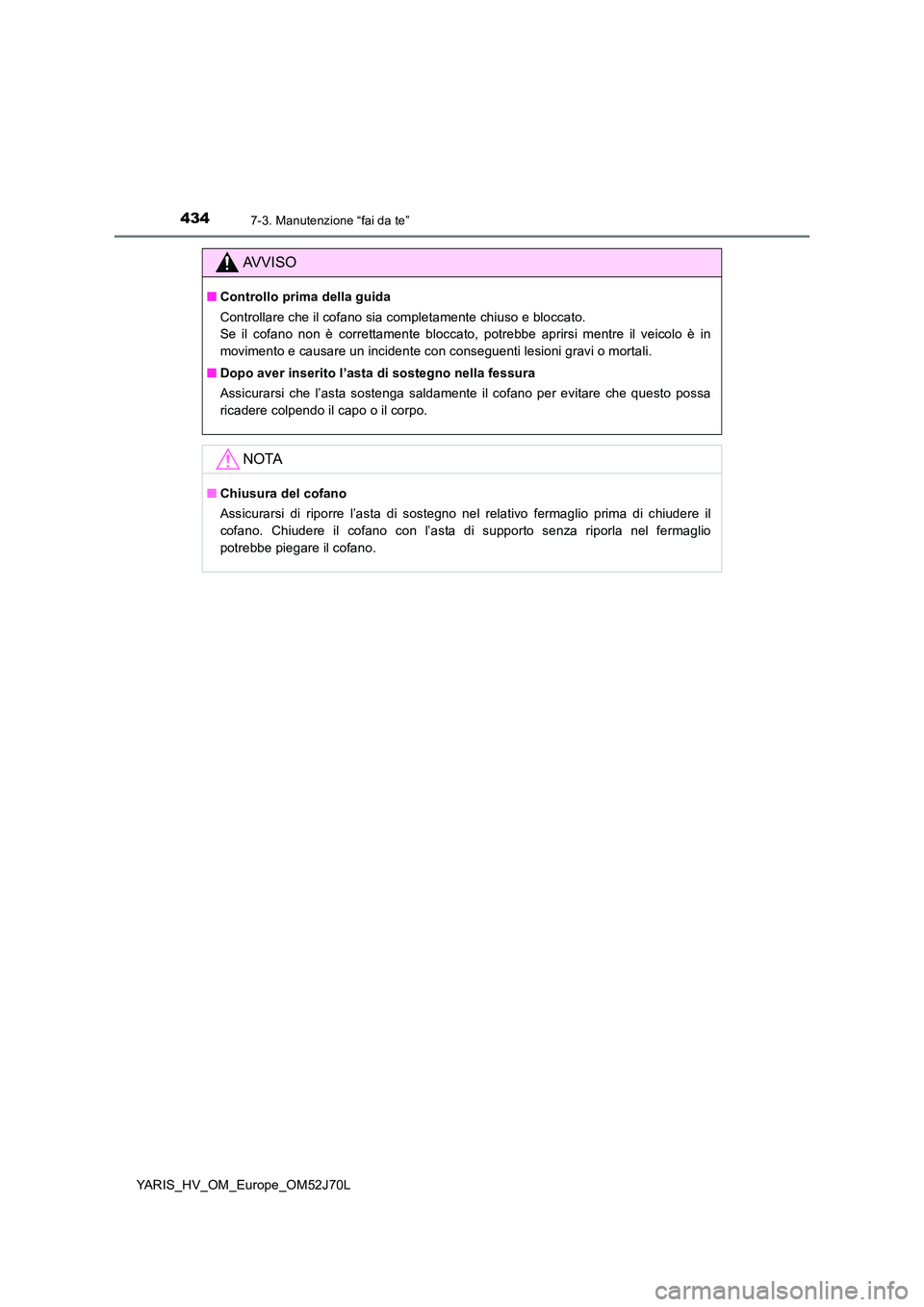

AVVISO
■Controllo prima della guida
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è correttamente bloccato, potrebbe aprirsi mentre il veicolo è in
movimento e causare un incidente con conseguenti lesioni gravi o mortali.
■ Dopo aver inserito l’asta di sostegno nella fessura
Assicurarsi che l’asta sostenga saldamente il cofano per evitare che questo possa
ricadere colpendo il capo o il corpo.
NOTA
■ Chiusura del cofano
Assicurarsi di riporre l’asta di sostegno nel relativo fermaglio prima di chiudere il
cofano. Chiudere il cofano con l’asta di supporto senza riporla nel fermaglio
potrebbe piegare il cofano.
Page 435 of 632

4357-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L

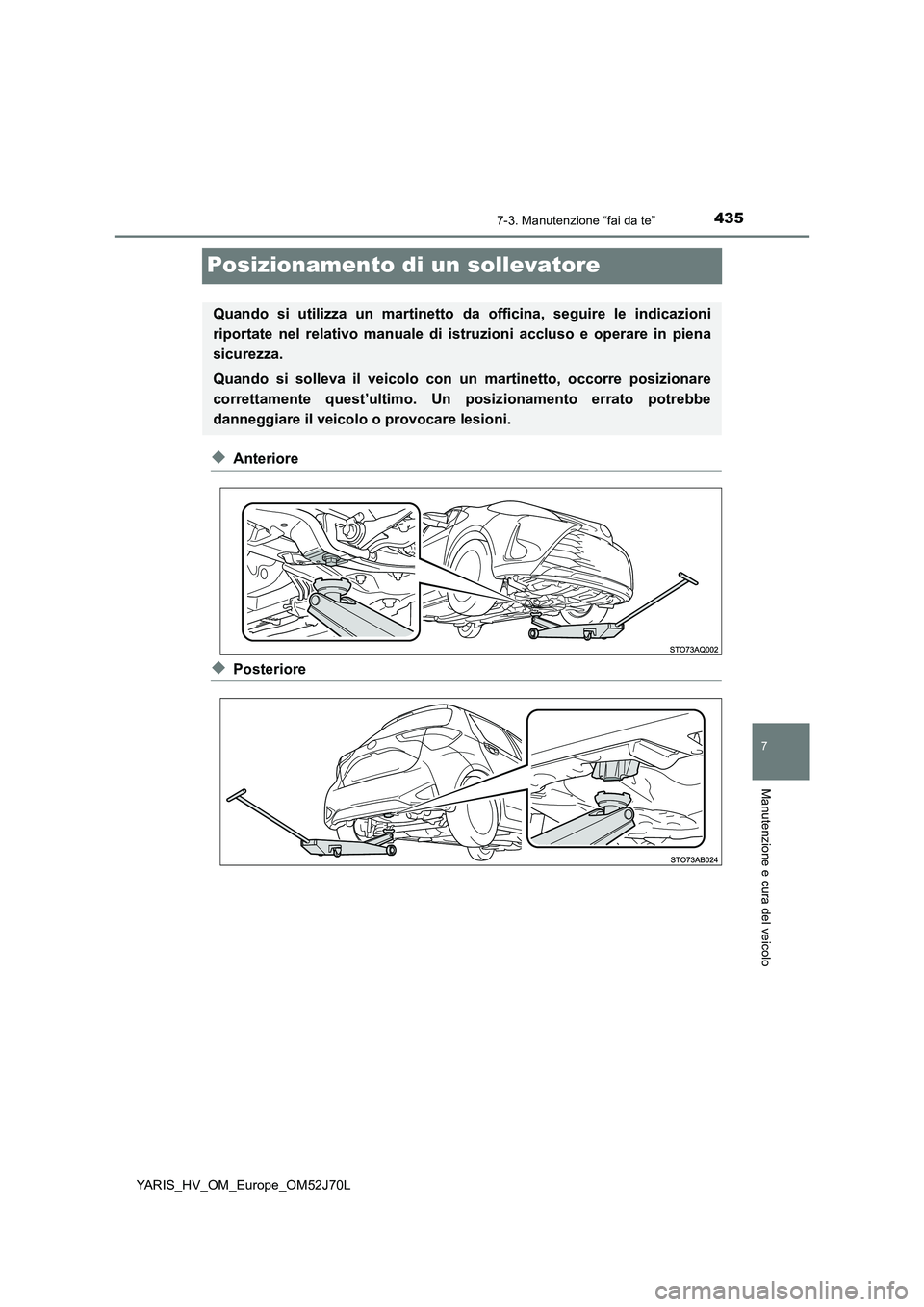

Posizionamento di un sollevatore
◆Anteriore
◆Posteriore
Quando si utilizza un martinetto da officina, seguire le indicazioni
riportate nel relativo manuale di is truzioni accluso e operare in piena
sicurezza.
Quando si solleva il veicolo con un martinetto, occorre posizionare
correttamente quest’ultimo. Un posizionamento errato potrebbe
danneggiare il veicolo o provocare lesioni.
Page 436 of 632

4367-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L
NOTA

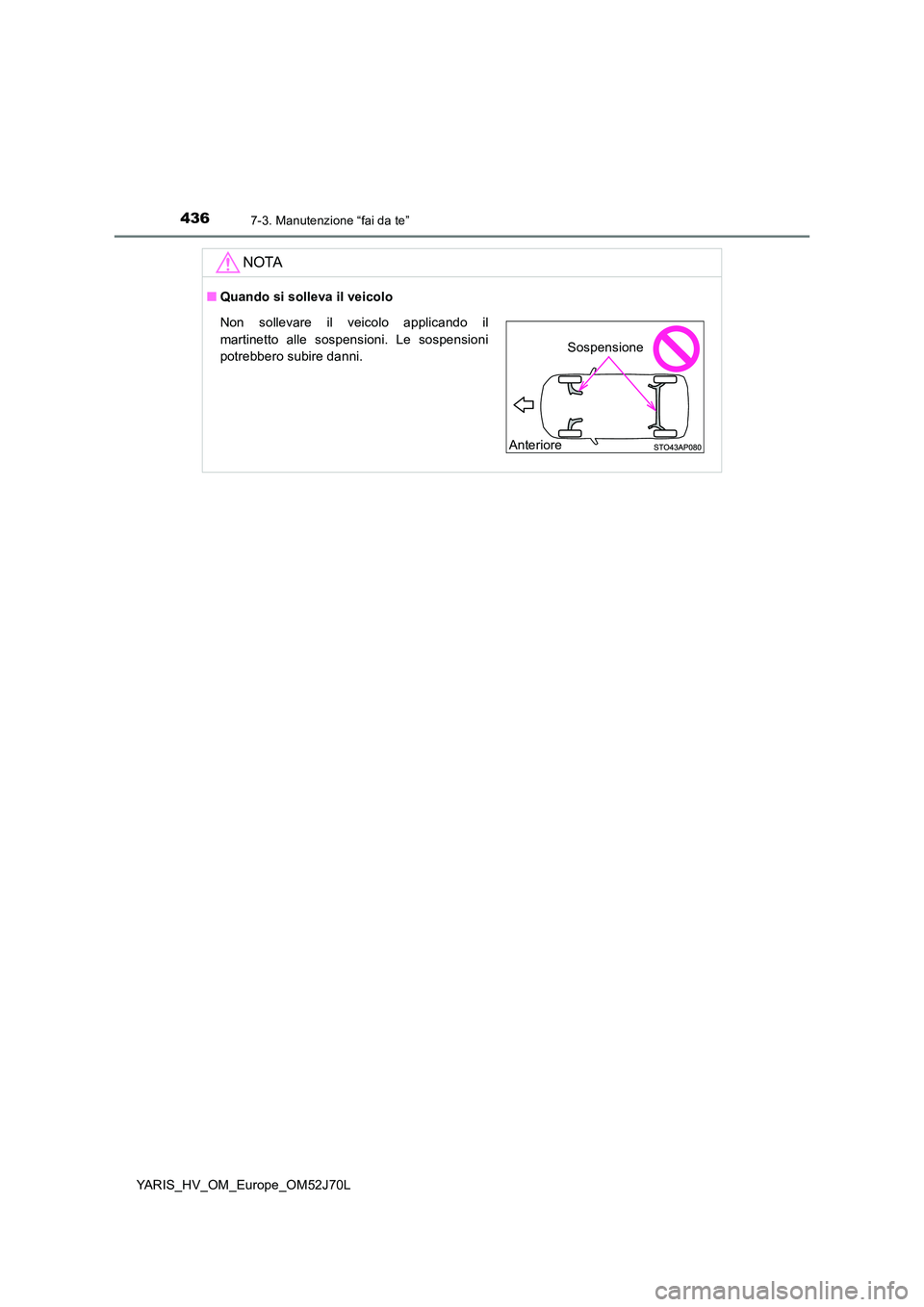

■Quando si solleva il veicolo
Non sollevare il veicolo applicando il
martinetto alle sospensioni. Le sospensioni
potrebbero subire danni.
Anteriore
Sospensione
Page 437 of 632

4377-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L

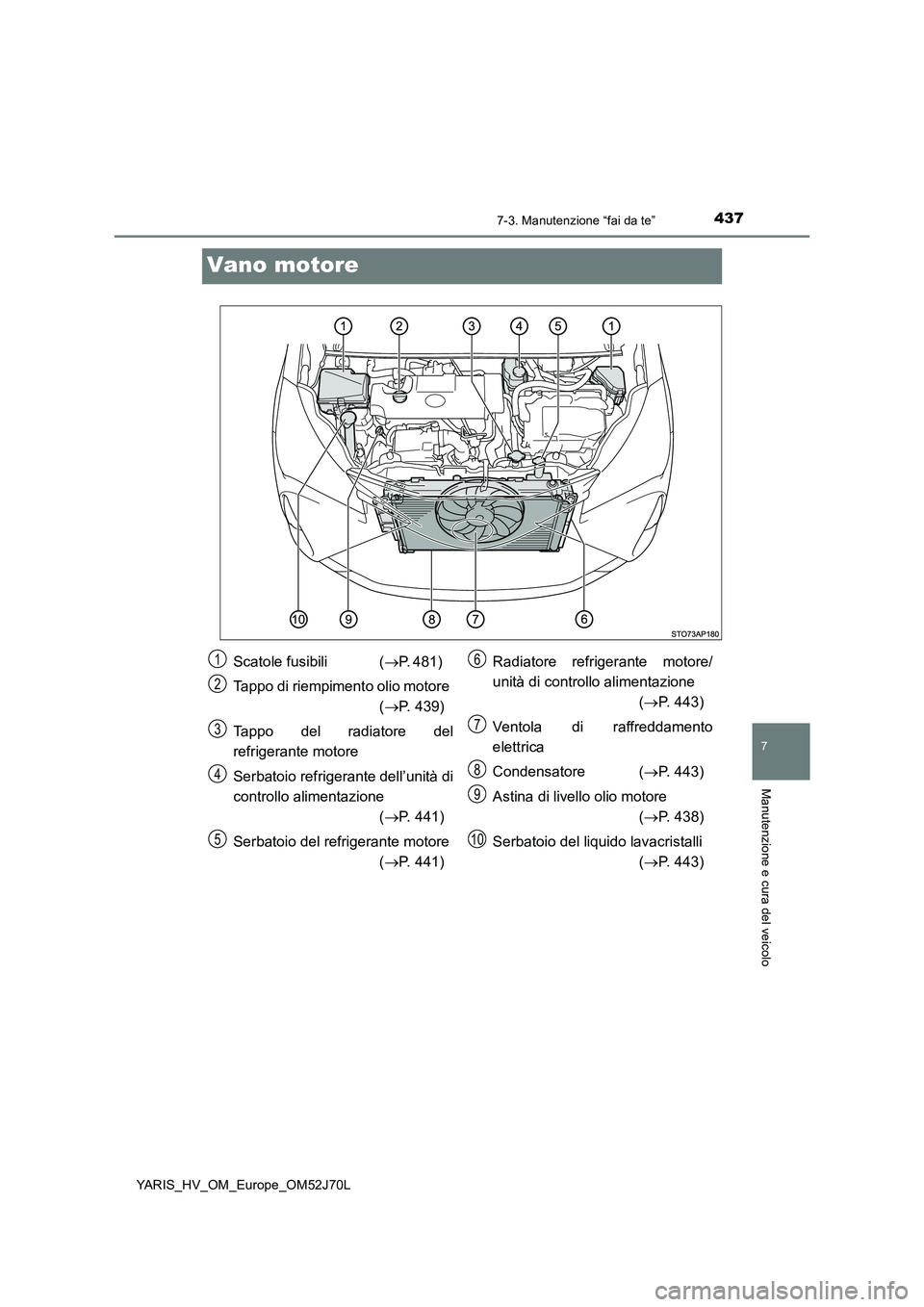

Vano motore
Scatole fusibili (P. 481)
Tappo di riempimento olio motore
( P. 439)
Tappo del radiatore del
refrigerante motore
Serbatoio refrigerante dell’unità di
controllo alimentazione
( P. 441)
Serbatoio del refrigerante motore
( P. 441)
Radiatore refrigerante motore/
unità di controllo alimentazione
( P. 443)
Ventola di raffreddamento
elettrica
Condensatore ( P. 443)
Astina di livello olio motore
( P. 438)
Serbatoio del liquido lavacristalli
( P. 443)
1
2
3
4
5
6
7
8
9
10
Page 438 of 632

4387-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L

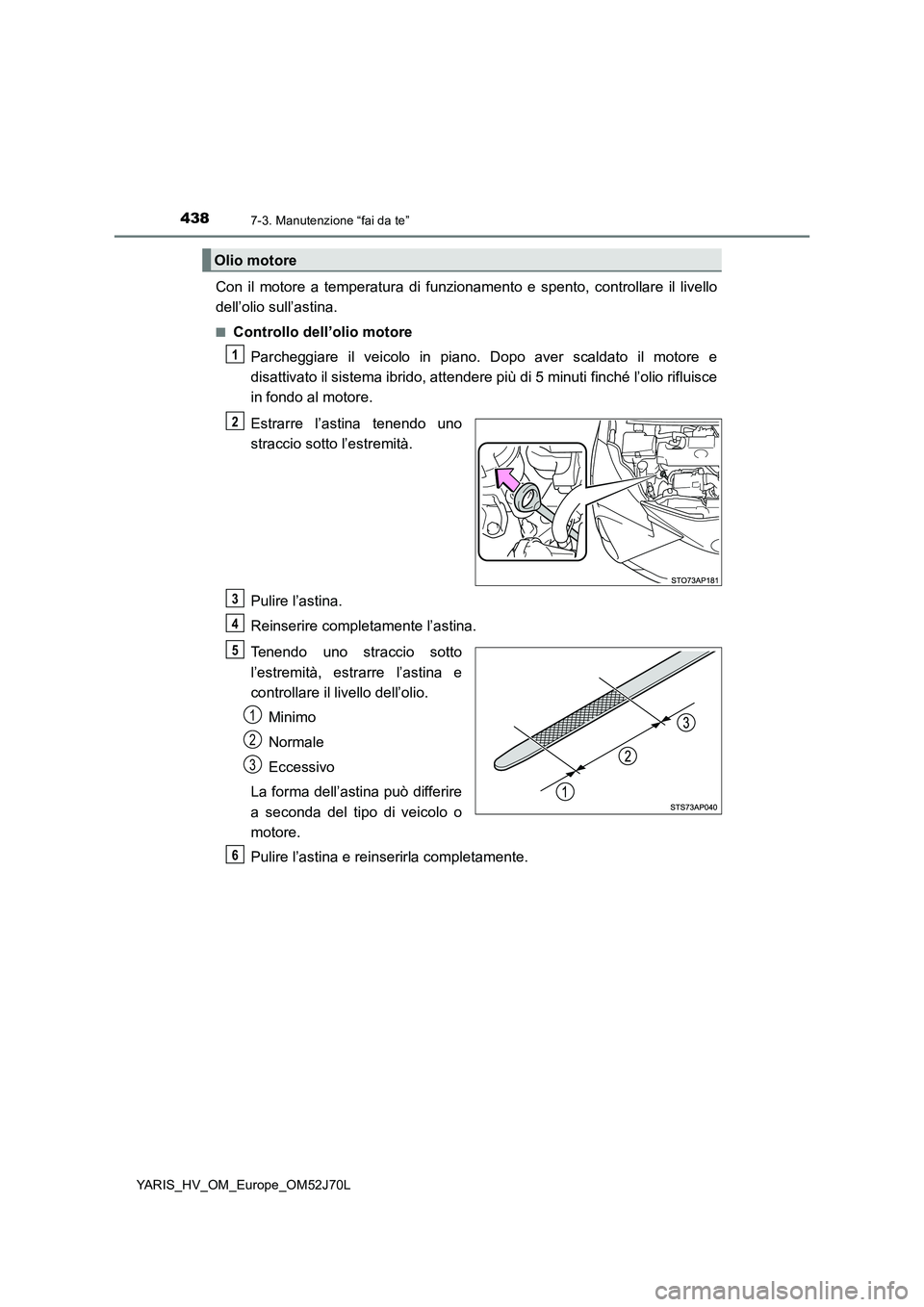

Con il motore a temperatura di funzionamento e spento, controllare il livello
dell’olio sull’astina.
■Controllo dell’olio motore
Parcheggiare il veicolo in piano. Dopo aver scaldato il motore e
disattivato il sistema ibrido, attendere più di 5 minuti finché l’olio rifluisce
in fondo al motore.
Estrarre l’astina tenendo uno
straccio sotto l’estremità.
Pulire l’astina.
Reinserire completamente l’astina.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina e
controllare il livello dell’olio.
Minimo
Normale
Eccessivo
La forma dell’astina può differire
a seconda del tipo di veicolo o
motore.
Pulire l’astina e reinserirla completamente.
Olio motore
1
2
3
4
5
1
2
3
6
Page 439 of 632

4397-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L

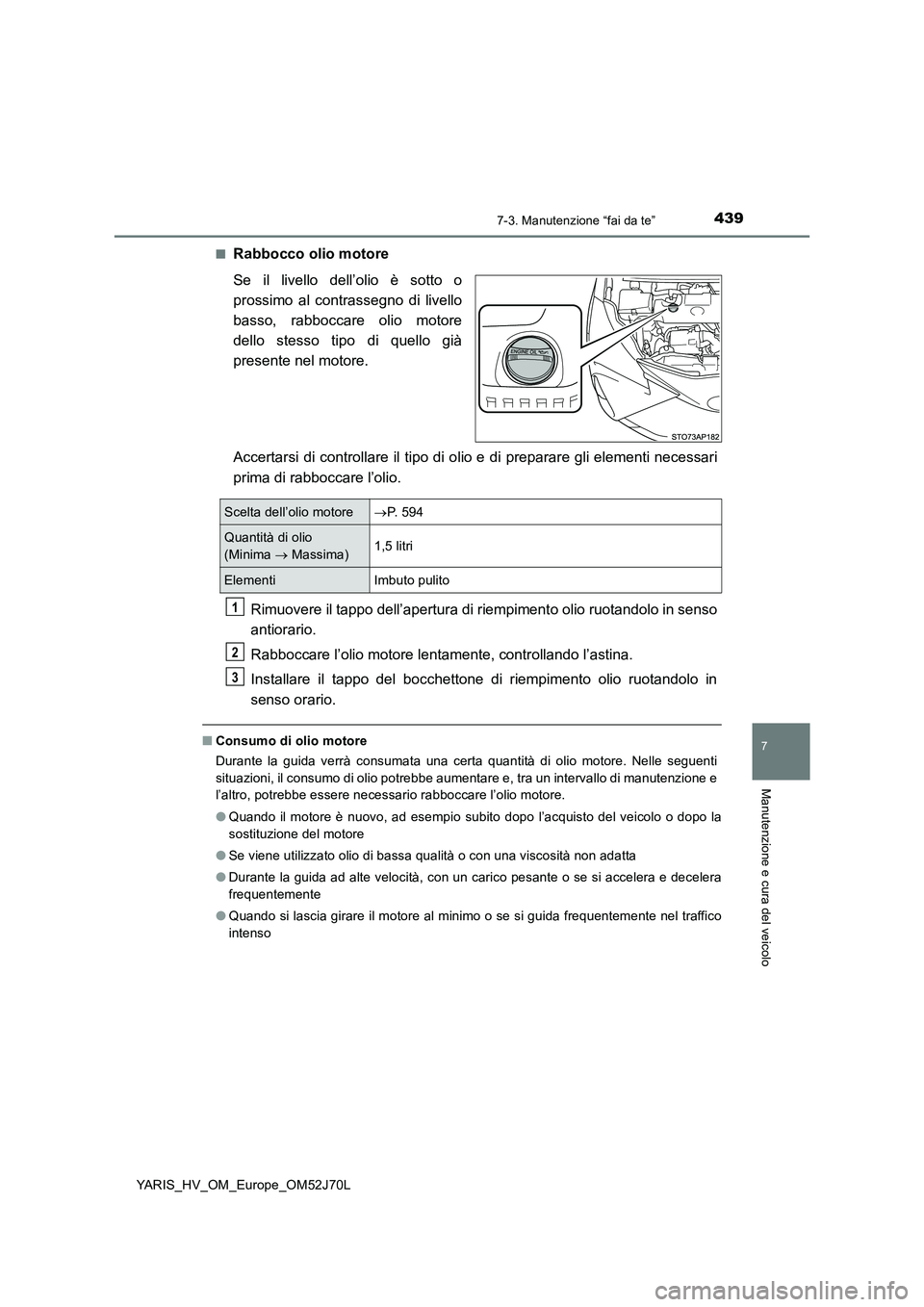

■Rabbocco olio motore
Se il livello dell’olio è sotto o
prossimo al contrassegno di livello
basso, rabboccare olio motore
dello stesso tipo di quello già
presente nel motore.
Accertarsi di controllare il tipo di ol io e di preparare gli elementi necessari
prima di rabboccare l’olio.
Rimuovere il tappo dell’apertura di riempimento olio ruotandolo in senso
antiorario.
Rabboccare l’olio motore lentamente, controllando l’astina.
Installare il tappo del bocchettone di riempimento olio ruotandolo in
senso orario.
■ Consumo di olio motore
Durante la guida verrà consumata una certa quantità di olio motore. Nelle seguenti
situazioni, il consumo di olio potrebbe aumentare e, tra un intervallo di manutenzione e
l’altro, potrebbe essere necessario rabboccare l’olio motore.
● Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo o dopo la
sostituzione del motore
● Se viene utilizzato olio di bassa qualità o con una viscosità non adatta
● Durante la guida ad alte velocità, con un carico pesante o se si accelera e decelera
frequentemente
● Quando si lascia girare il motore al minimo o se si guida frequentemente nel traffico
intenso
Scelta dell’olio motore P. 5 9 4
Quantità di olio
(Minima Massima) 1,5 litri
Elementi Imbuto pulito
1
2
3
Page 440 of 632

4407-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L

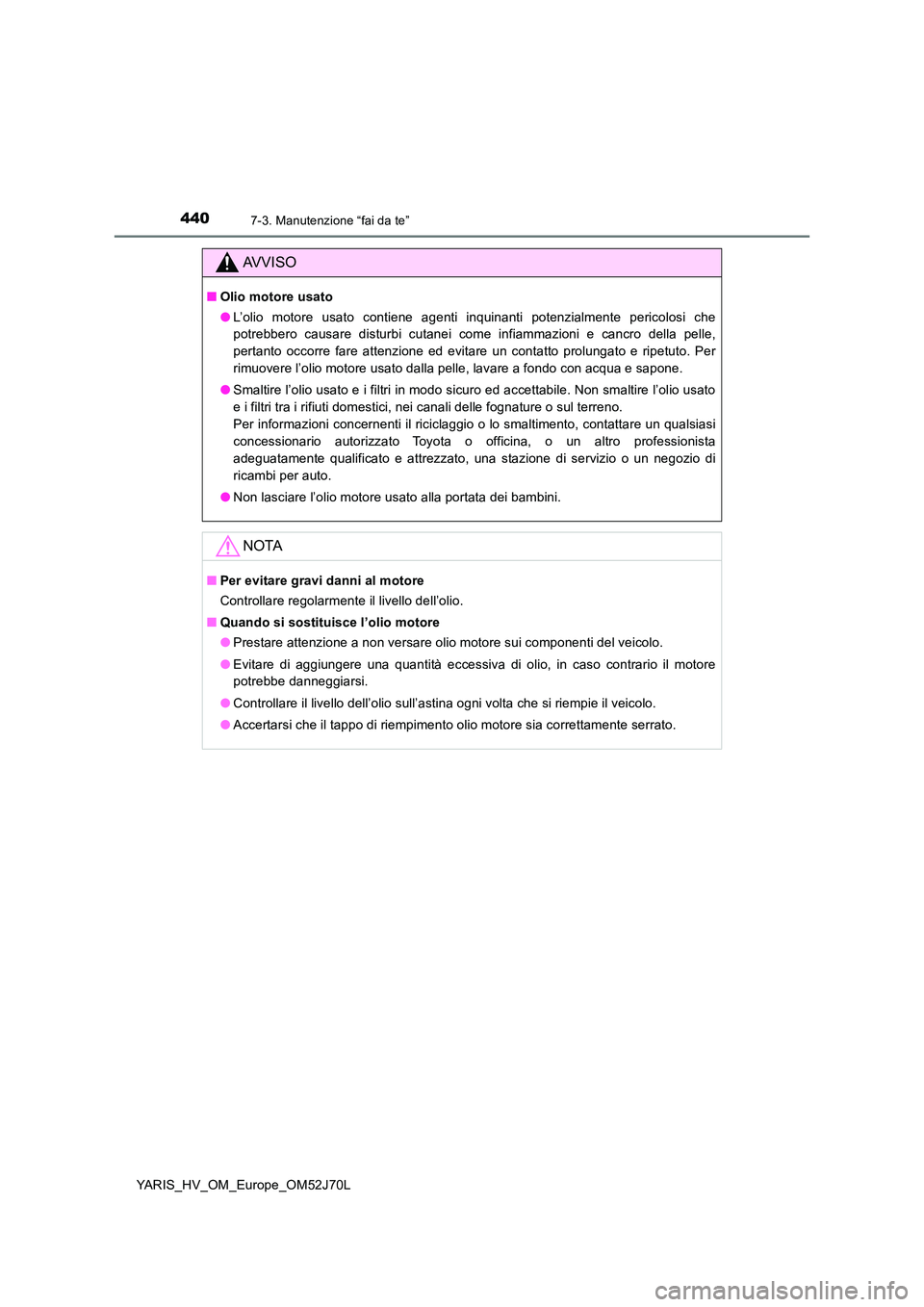

AVVISO
■Olio motore usato
● L’olio motore usato contiene agenti inquinanti potenzialmente pericolosi che
potrebbero causare disturbi cutanei come infiammazioni e cancro della pelle,
pertanto occorre fare attenzione ed evitare un contatto prolungato e ripetuto. Per
rimuovere l’olio motore usato dalla pelle, lavare a fondo con acqua e sapone.
● Smaltire l’olio usato e i filtri in modo sicuro ed accettabile. Non smaltire l’olio usato
e i filtri tra i rifiuti domestici, nei canali delle fognature o sul terreno.
Per informazioni concernenti il riciclaggio o lo smaltimento, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, una stazione di servizio o un negozio di
ricambi per auto.
● Non lasciare l’olio motore usato alla portata dei bambini.
NOTA
■Per evitare gravi danni al motore
Controllare regolarmente il livello dell’olio.
■ Quando si sostituisce l’olio motore
● Prestare attenzione a non versare olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il motore
potrebbe danneggiarsi.
● Controllare il livello dell’olio sull’astina ogni volta che si riempie il veicolo.
● Accertarsi che il tappo di riempimento olio motore sia correttamente serrato.
