Page 431 of 632

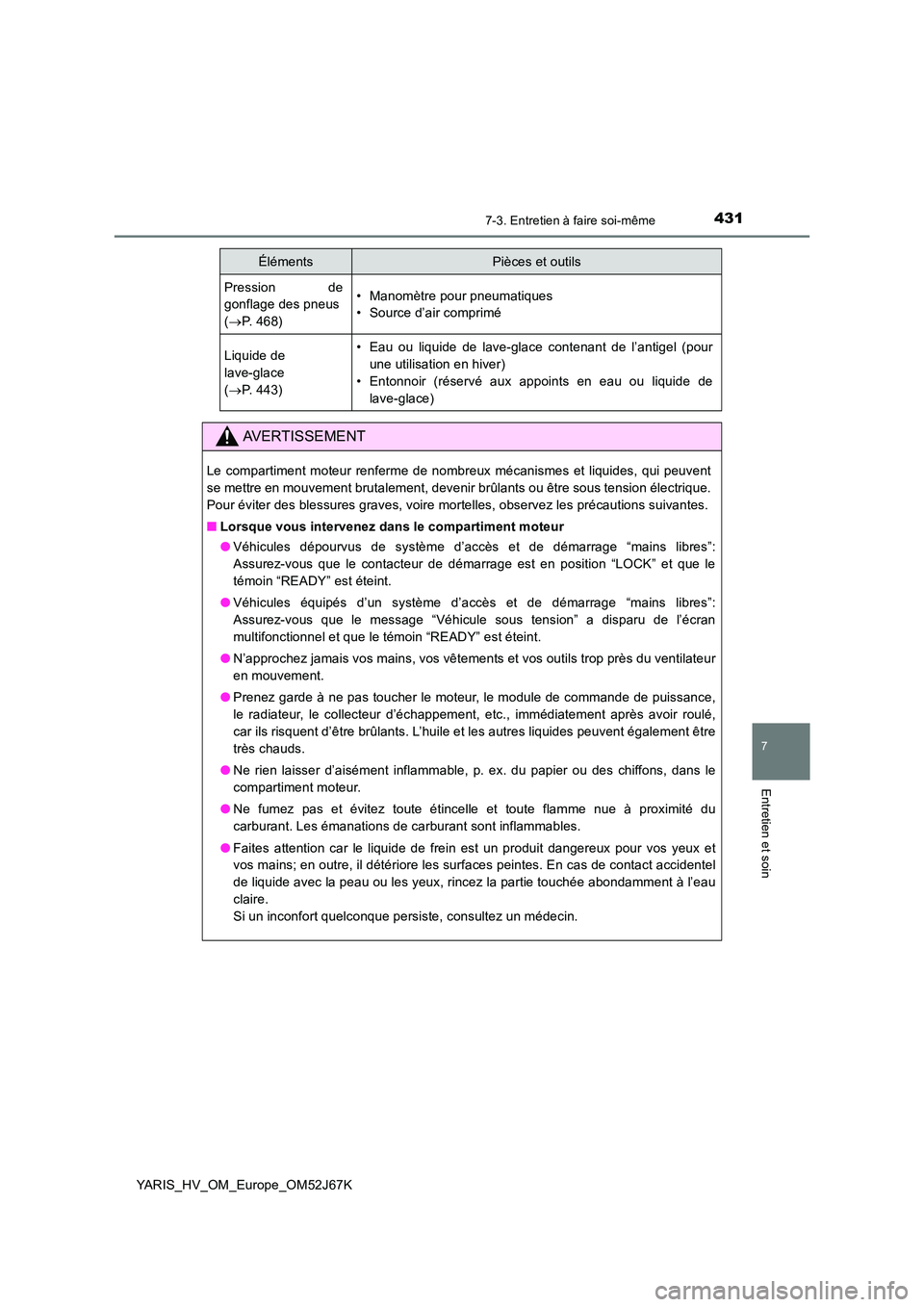

4317-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J67K
Pression de
gonflage des pneus
( P. 468)
• Manomètre pour pneumatiques
• Source d’air comprimé
Liquide de
lave-glace
( P. 443)
• Eau ou liquide de lave-glace contenant de l’antigel (pour
une utilisation en hiver)
• Entonnoir (réservé aux appoints en eau ou liquide de
lave-glace)
AVERTISSEMENT
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui peuvent
se mettre en mouvement brutalement, devenir brûlants ou être sous tension électrique.
Pour éviter des blessures graves, voire mortelles, observez les précautions suivantes.
■ Lorsque vous intervenez dans le compartiment moteur
● Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Assurez-vous que le contacteur de démarrage est en position “LOCK” et que le
témoin “READY” est éteint.
● Véhicules équipés d’un système d’accès et de démarrage “mains libres”:
Assurez-vous que le message “Véhicule sous tension” a disparu de l’écran
multifonctionnel et que le témoin “READY” est éteint.
● N’approchez jamais vos mains, vos vêtements et vos outils trop près du ventilateur
en mouvement.
● Prenez garde à ne pas toucher le moteur, le module de commande de puissance,
le radiateur, le collecteur d’échappement, etc., immédiatement après avoir roulé,
car ils risquent d’être brûlants. L’huile et les autres liquides peuvent également être
très chauds.
● Ne rien laisser d’aisément inflammable, p. ex. du papier ou des chiffons, dans le
compartiment moteur.
● Ne fumez pas et évitez toute étincelle et toute flamme nue à proximité du
carburant. Les émanations de carburant sont inflammables.
● Faites attention car le liquide de frein est un produit dangereux pour vos yeux et
vos mains; en outre, il détériore les surfaces peintes. En cas de contact accidentel
de liquide avec la peau ou les yeux, rincez la partie touchée abondamment à l’eau
claire.
Si un inconfort quelconque persiste, consultez un médecin.
ÉlémentsPièces et outils
Page 432 of 632

4327-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J67K

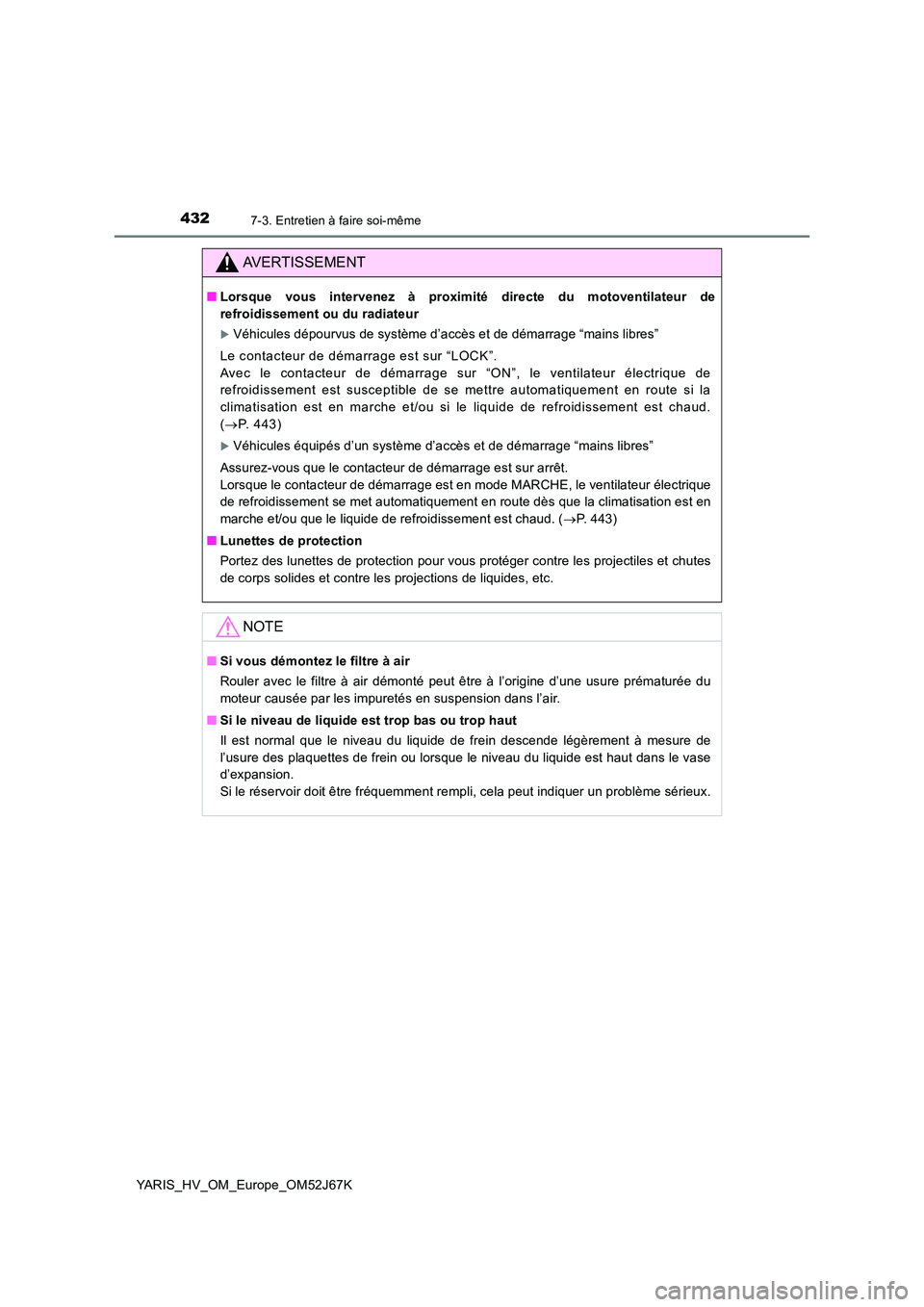

AVERTISSEMENT
■Lorsque vous intervenez à proximité directe du motoventilateur de
refroidissement ou du radiateur
Véhicules dépourvus de système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est sur “LOCK”.
Avec le contacteur de démarrage sur “ON”, le ventilateur électrique de
refroidissement est susceptible de se mettre automatiquement en route si la
climatisation est en marche et/ou si le liquide de refroidissement est chaud.
( P. 443)
Véhicules équipés d’un système d’accès et de démarrage “mains libres”
Assurez-vous que le contacteur de démarrage est sur arrêt.
Lorsque le contacteur de démarrage est en mode MARCHE, le ventilateur électrique
de refroidissement se met automatiquement en route dès que la climatisation est en
marche et/ou que le liquide de refroidissement est chaud. ( P. 443)
■ Lunettes de protection
Portez des lunettes de protection pour vous protéger contre les projectiles et chutes
de corps solides et contre les projections de liquides, etc.
NOTE
■ Si vous démontez le filtre à air
Rouler avec le filtre à air démonté peut être à l’origine d’une usure prématurée du
moteur causée par les impuretés en suspension dans l’air.
■ Si le niveau de liquide est trop bas ou trop haut
Il est normal que le niveau du liquide de frein descende légèrement à mesure de
l’usure des plaquettes de frein ou lorsque le niveau du liquide est haut dans le vase
d’expansion.
Si le réservoir doit être fréquemment rempli, cela peut indiquer un problème sérieux.
Page 433 of 632

4337-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J67K

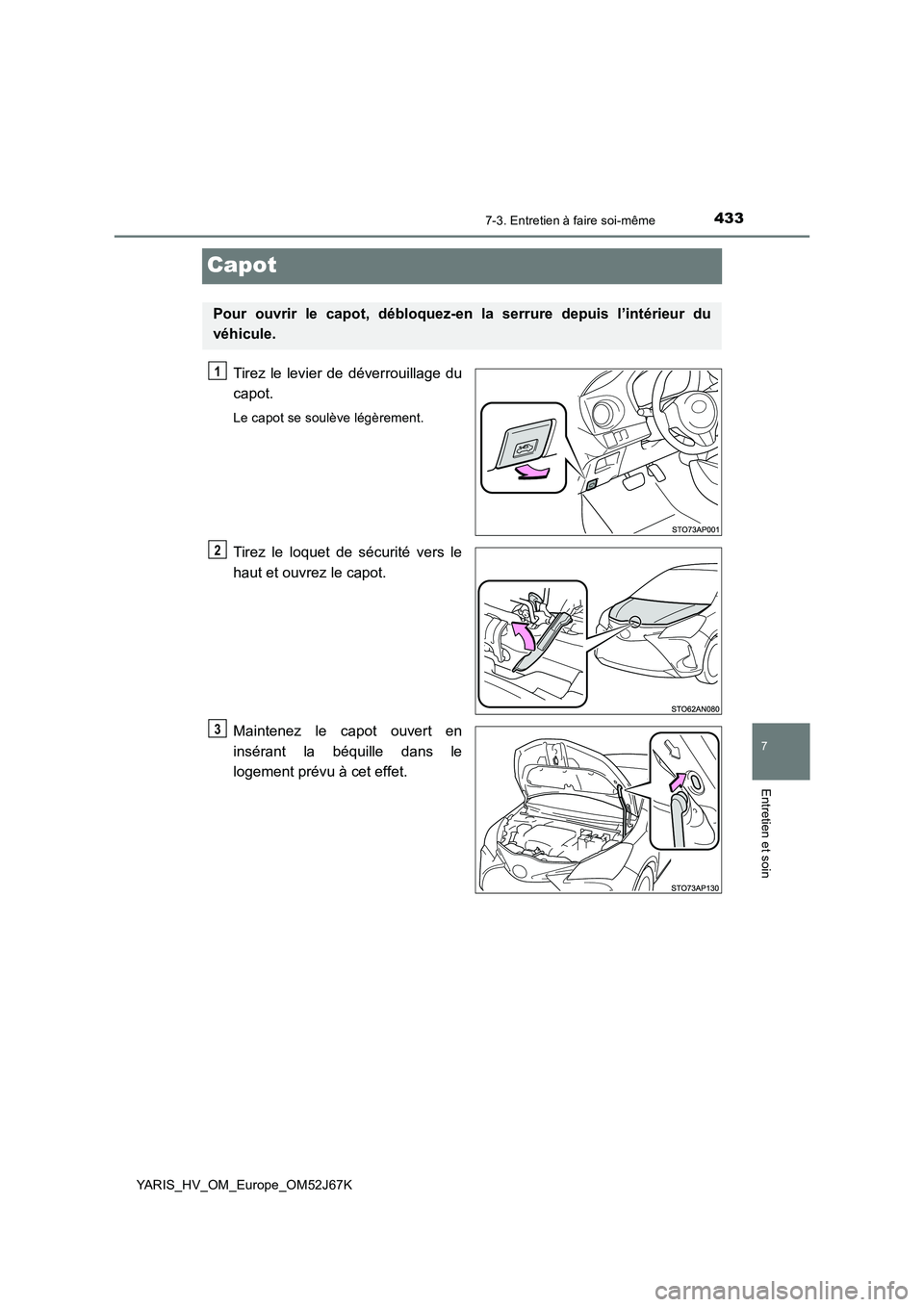

Capot
Tirez le levier de déverrouillage du
capot.
Le capot se soulève légèrement.
Tirez le loquet de sécurité vers le
haut et ouvrez le capot.
Maintenez le capot ouvert en
insérant la béquille dans le
logement prévu à cet effet.
Pour ouvrir le capot, débloquez-en la serrure depuis l’intérieur du
véhicule.
1
2
3
Page 434 of 632

4347-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J67K
AVERTISSEMENT

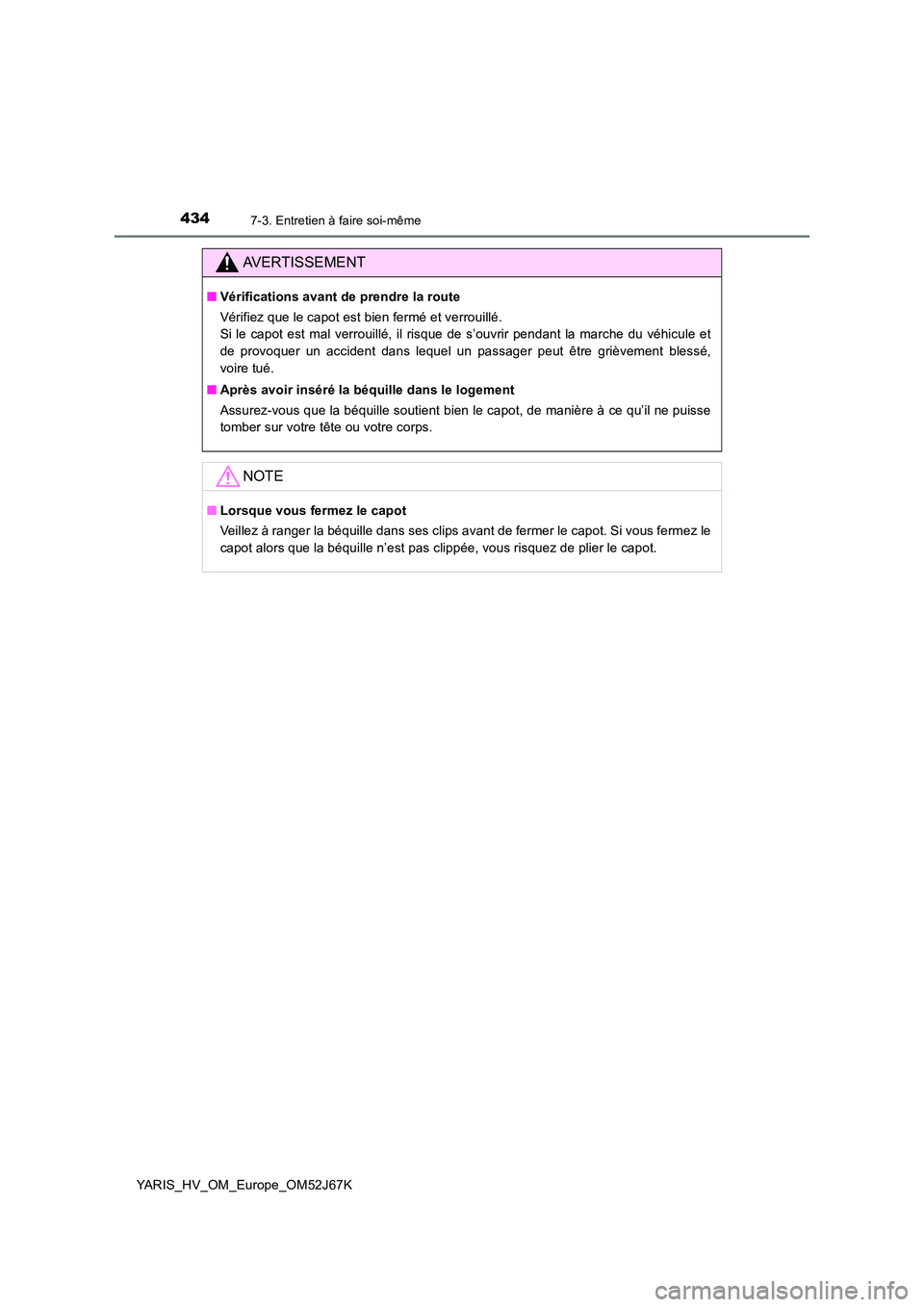

■Vérifications avant de prendre la route
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s’ouvrir pendant la marche du véhicule et
de provoquer un accident dans lequel un passager peut être grièvement blessé,
voire tué.
■ Après avoir inséré la béquille dans le logement
Assurez-vous que la béquille soutient bien le capot, de manière à ce qu’il ne puisse
tomber sur votre tête ou votre corps.
NOTE
■ Lorsque vous fermez le capot
Veillez à ranger la béquille dans ses clips avant de fermer le capot. Si vous fermez le
capot alors que la béquille n’est pas clippée, vous risquez de plier le capot.
Page 435 of 632

4357-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J67K

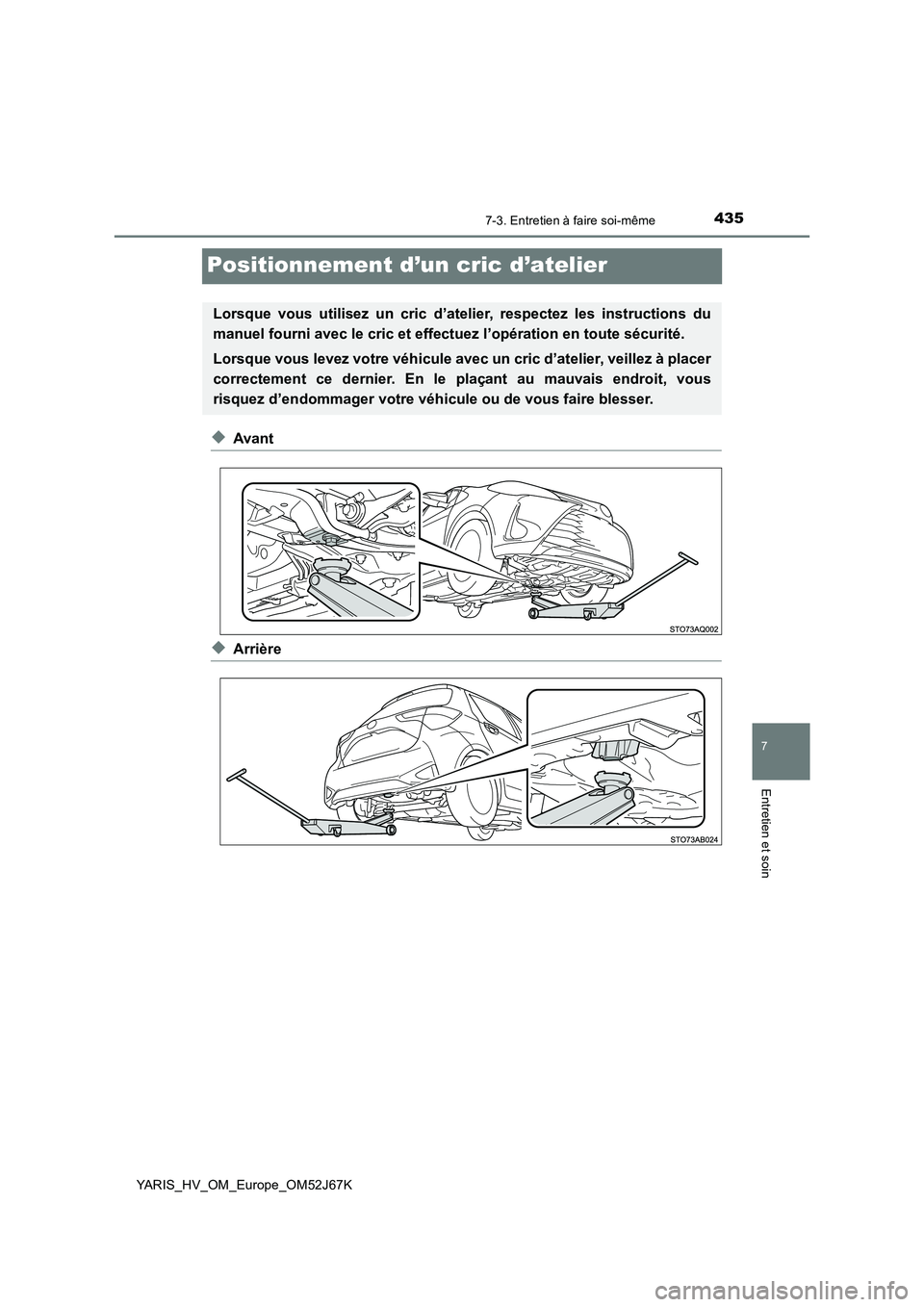

Positionnement d’un cric d’atelier
◆Avant
◆Arrière
Lorsque vous utilisez un cric d’atelier, respectez les instructions du
manuel fourni avec le cric et effectuez l’opération en toute sécurité.
Lorsque vous levez votre véhicule avec un cric d’atelier, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d’endommager votre véhicule ou de vous faire blesser.
Page 436 of 632

4367-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J67K
NOTE

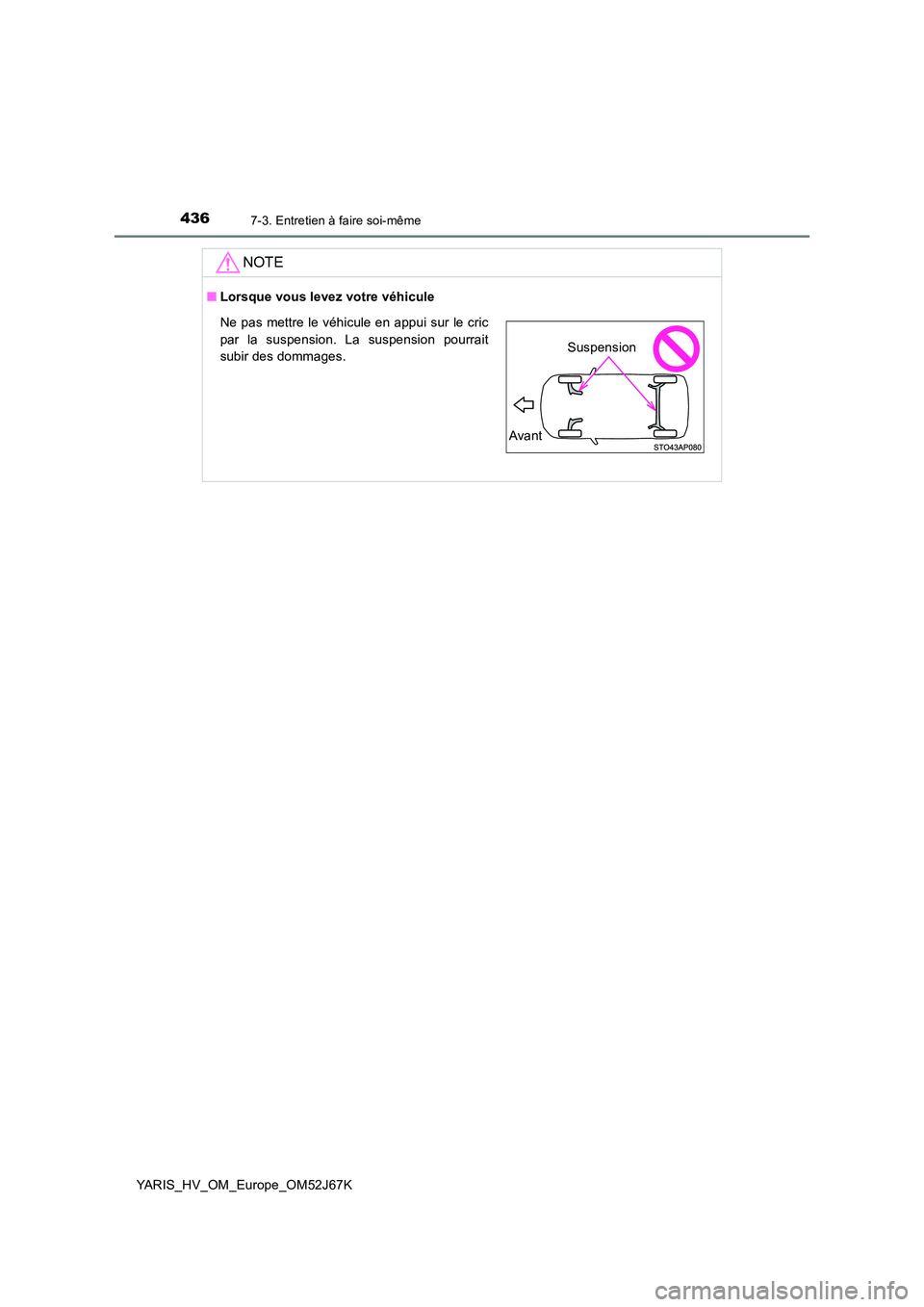

■Lorsque vous levez votre véhicule
Ne pas mettre le véhicule en appui sur le cric
par la suspension. La suspension pourrait
subir des dommages.
Avant
Suspension
Page 437 of 632

4377-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J67K

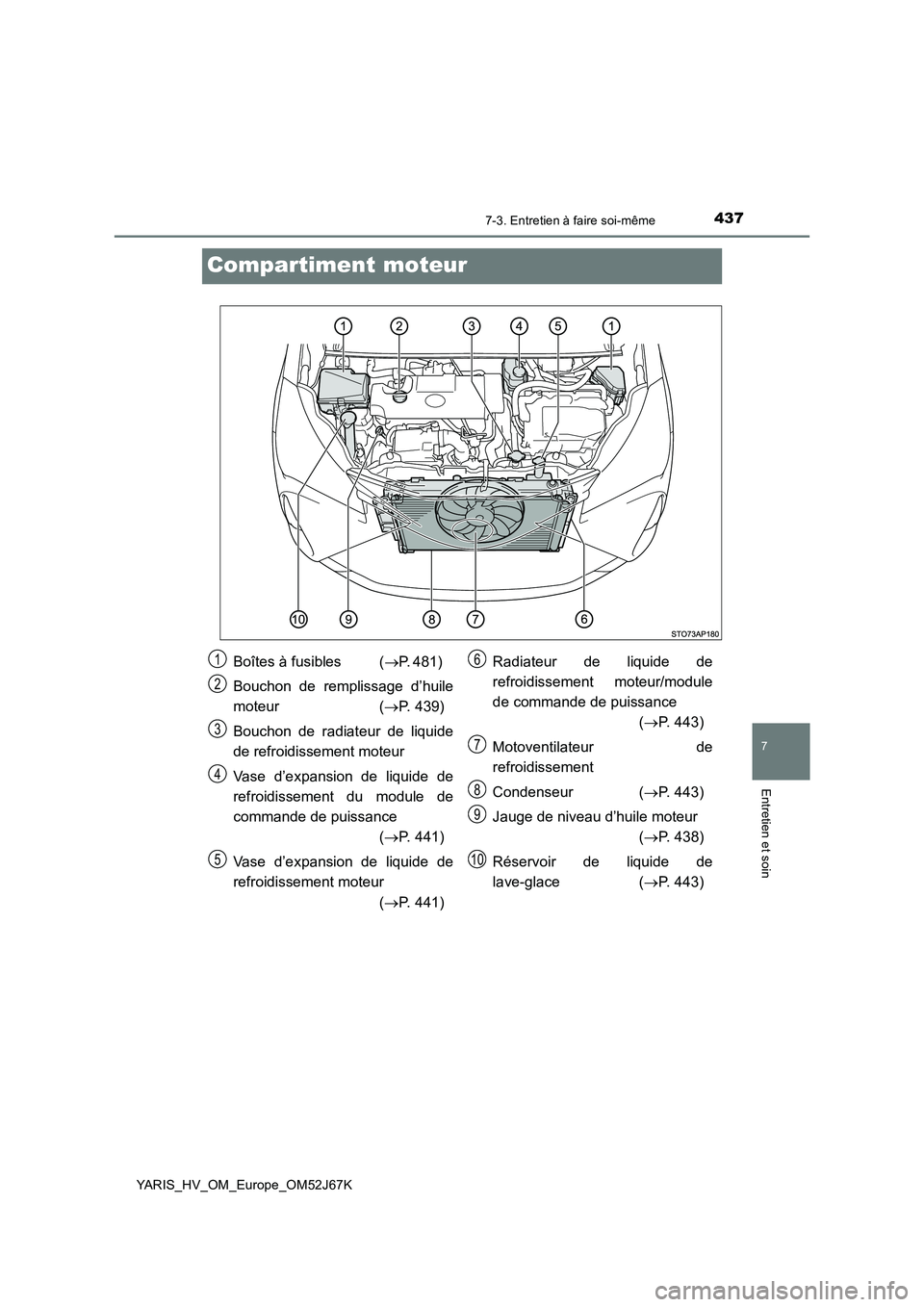

Compartiment moteur
Boîtes à fusibles (P. 481)
Bouchon de remplissage d’huile
moteur ( P. 439)
Bouchon de radiateur de liquide
de refroidissement moteur
Vase d’expansion de liquide de
refroidissement du module de
commande de puissance
( P. 441)
Vase d’expansion de liquide de
refroidissement moteur
( P. 441)
Radiateur de liquide de
refroidissement moteur/module
de commande de puissance
( P. 443)
Motoventilateur de
refroidissement
Condenseur ( P. 443)
Jauge de niveau d’huile moteur
( P. 438)
Réservoir de liquide de
lave-glace ( P. 443)
1
2
3
4
5
6
7
8
9
10
Page 438 of 632

4387-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J67K

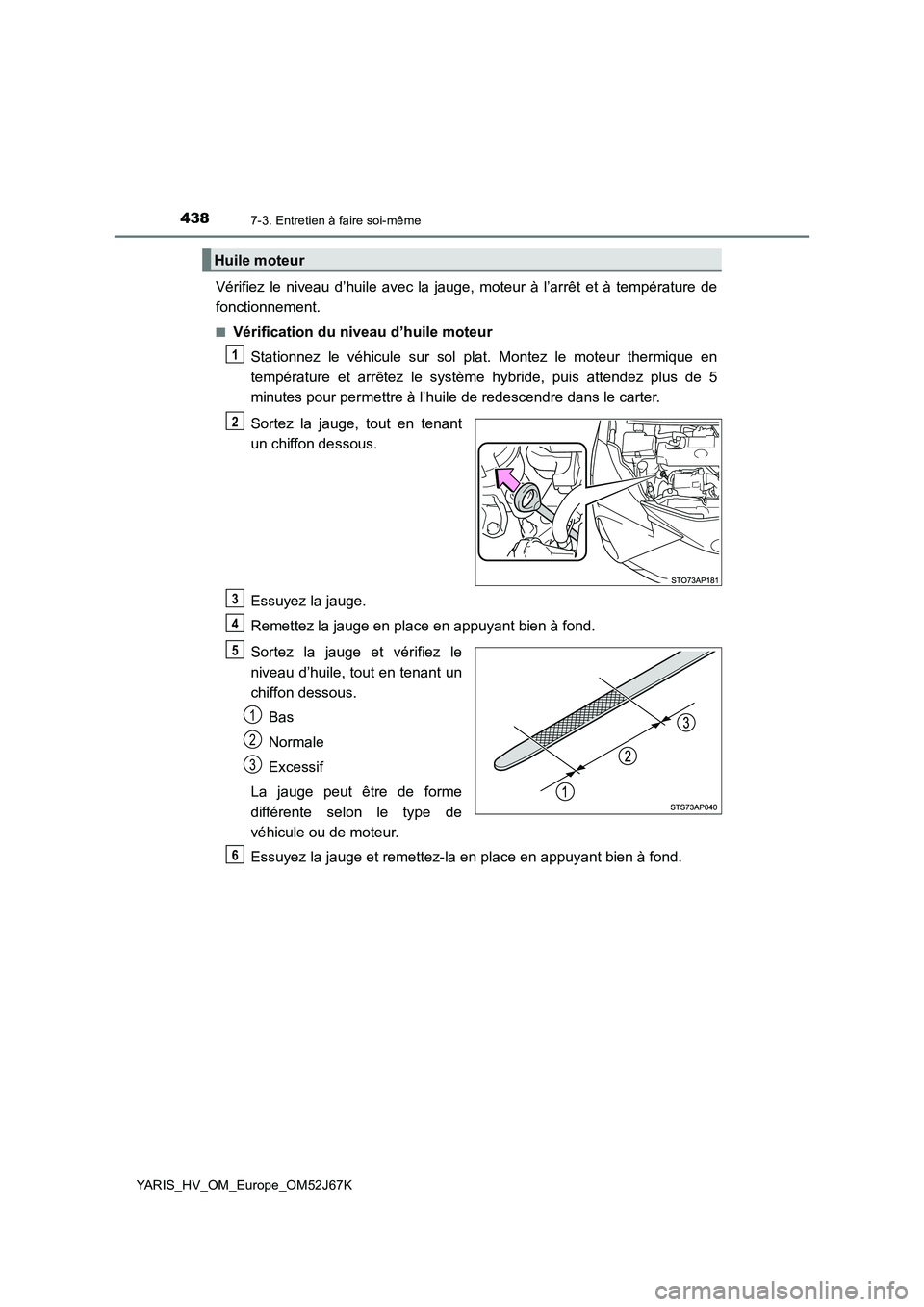

Vérifiez le niveau d’huile avec la jauge, moteur à l’arrêt et à température de
fonctionnement.
■Vérification du niveau d’huile moteur
Stationnez le véhicule sur sol plat. Montez le moteur thermique en
température et arrêtez le système hybride, puis attendez plus de 5
minutes pour permettre à l’huile de redescendre dans le carter.
Sortez la jauge, tout en tenant
un chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le
niveau d’huile, tout en tenant un
chiffon dessous.
Bas
Normale
Excessif
La jauge peut être de forme
différente selon le type de
véhicule ou de moteur.
Essuyez la jauge et remettez-la en place en appuyant bien à fond.
Huile moteur
1
2
3
4
5
1
2
3
6
Page 439 of 632

4397-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J67K

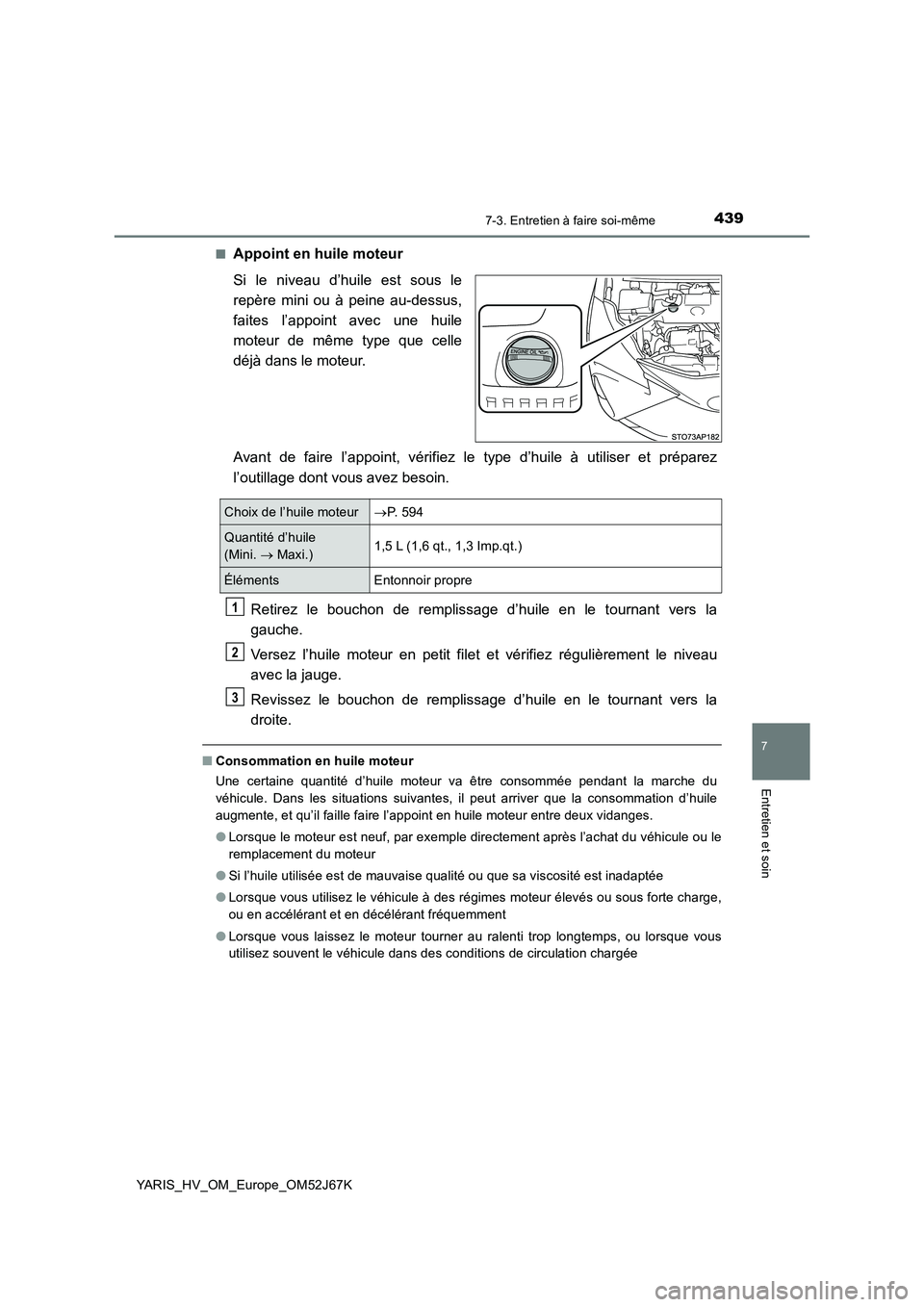

■Appoint en huile moteur
Si le niveau d’huile est sous le
repère mini ou à peine au-dessus,
faites l’appoint avec une huile
moteur de même type que celle
déjà dans le moteur.
Avant de faire l’appoint, vérifiez le type d’huile à utiliser et préparez
l’outillage dont vous avez besoin.
Retirez le bouchon de remplissage d’huile en le tournant vers la
gauche.
Versez l’huile moteur en petit filet et vérifiez régulièrement le niveau
avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant vers la
droite.
■ Consommation en huile moteur
Une certaine quantité d’huile moteur va être consommée pendant la marche du
véhicule. Dans les situations suivantes, il peut arriver que la consommation d’huile
augmente, et qu’il faille faire l’appoint en huile moteur entre deux vidanges.
● Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou le
remplacement du moteur
● Si l’huile utilisée est de mauvaise qualité ou que sa viscosité est inadaptée
● Lorsque vous utilisez le véhicule à des régimes moteur élevés ou sous forte charge,
ou en accélérant et en décélérant fréquemment
● Lorsque vous laissez le moteur tourner au ralenti trop longtemps, ou lorsque vous
utilisez souvent le véhicule dans des conditions de circulation chargée
Choix de l’huile moteur P. 5 9 4
Quantité d’huile
(Mini. Maxi.) 1,5 L (1,6 qt., 1,3 Imp.qt.)
Éléments Entonnoir propre
1
2
3
Page 440 of 632

4407-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J67K
AVERTISSEMENT

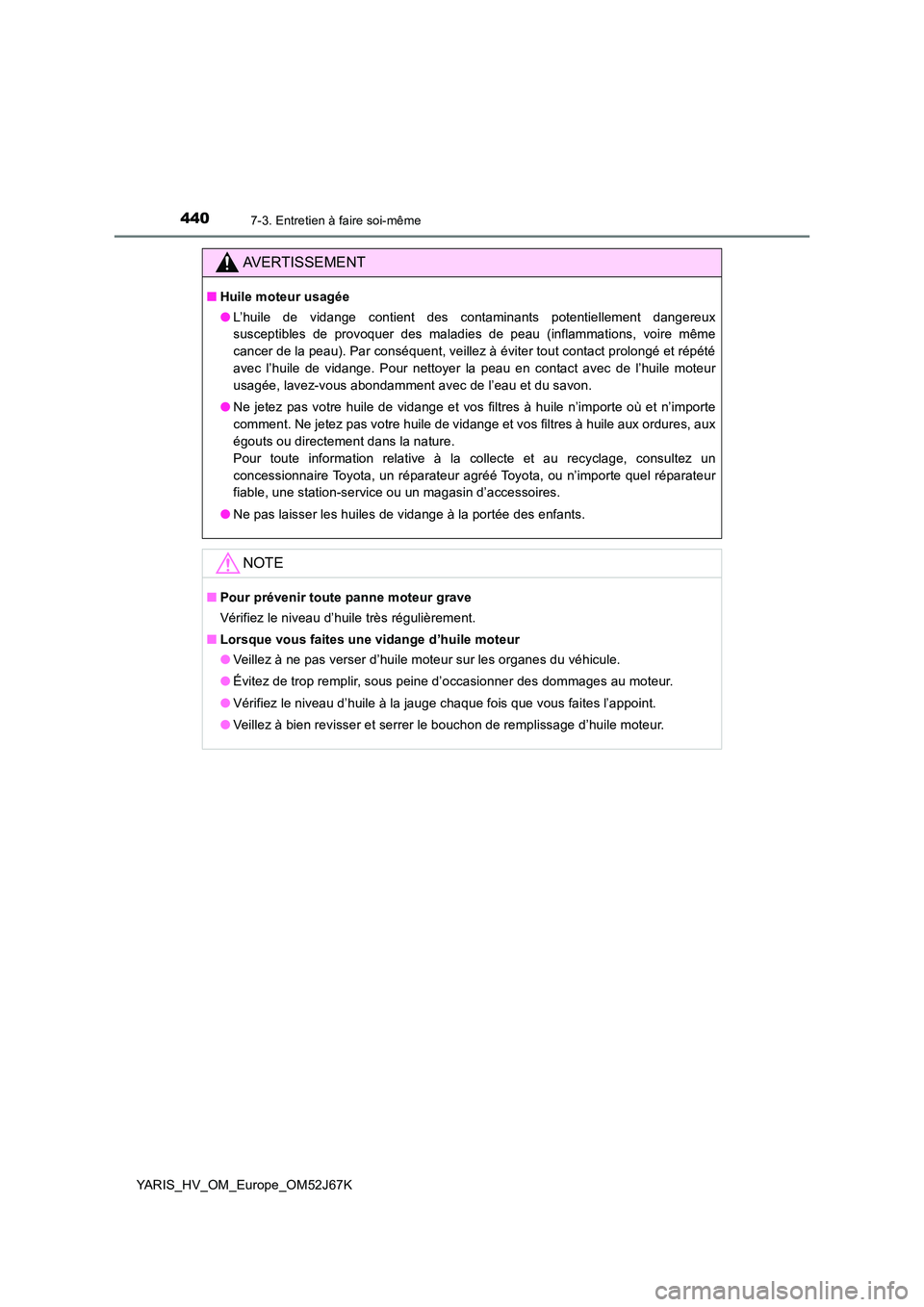

■Huile moteur usagée
● L’huile de vidange contient des contaminants potentiellement dangereux
susceptibles de provoquer des maladies de peau (inflammations, voire même
cancer de la peau). Par conséquent, veillez à éviter tout contact prolongé et répété
avec l’huile de vidange. Pour nettoyer la peau en contact avec de l’huile moteur
usagée, lavez-vous abondamment avec de l’eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n’importe où et n’importe
comment. Ne jetez pas votre huile de vidange et vos filtres à huile aux ordures, aux
égouts ou directement dans la nature.
Pour toute information relative à la collecte et au recyclage, consultez un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable, une station-service ou un magasin d’accessoires.
● Ne pas laisser les huiles de vidange à la portée des enfants.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez le niveau d’huile très régulièrement.
■ Lorsque vous faites une vidange d’huile moteur
● Veillez à ne pas verser d’huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d’occasionner des dommages au moteur.
● Vérifiez le niveau d’huile à la jauge chaque fois que vous faites l’appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d’huile moteur.
