TOYOTA YARIS 2018 Omistajan Käsikirja (in Finnish)

4417-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_HV_OM_Europe_OM52J66FI
VAROITUS
n Poistettu paristo ja muut osat
Pienet osat voivat aiheuttaa tukehtumisen vaaran, jos ne joutuvat lasten
käsiin. Pidä poissa lasten ulottuvilta. Näiden ohjeiden laiminlyöminen voi
johtaa kuolemaan tai vakavaan loukkaantumiseen.
n Litium-pariston todistus
VAROITUS: JOS PARISTO KORVATAAN VÄÄRÄNLAISELLA, ON VAA-
RANA RÄJÄHDYS. HÄVITÄ PA RISTOT ASIANMUKAISESTI
HUOMAA
n Jotta järjestelmä toimisi oikein pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet onnettomuuksien estämiseksi:
l Vaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston korroosiota.
l Älä koske tai siirrä kauko-ohjaimen sisällä olevia osia.
l Älä taivuta johdinnapoja.
OM52J66FI.book Page 441 Wedne sday, November 22, 2017 4:51 PM

4427-3. Tee-se-itse-huolto
YARIS_HV_OM_Europe_OM52J66FI
Sulakkeiden tarkastus ja vaihto
Älä käännä virta-avainta LOCK-asentoon (autot ilman älyavainjär-
jestelmää) tai valitse OFF-toiminta tilaa käynnistyspainikkeesta (äly-
avainjärjestelmällä varustetut autot).
Avaa sulakerasian suojus.
Moottoritila: tyypin A ja B sulakerasiat
Tyypin A sulakerasia
Paina kielekettä ja nosta kansi pois.
Tyypin B sulakerasia
Paina kielekettä ja nosta kansi pois.
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla pala-
nut sulake. Jos sulake palaa, tarkista ja vaihda sulake tarvit-
taessa.
1
2
1
2
OM52J66FI.book Page 442 Wedne sday, November 22, 2017 4:51 PM

4437-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_HV_OM_Europe_OM52J66FI
Kojetaulu
Irrota kansi.
Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
3
OM52J66FI.book Page 443 Wedne sday, November 22, 2017 4:51 PM

4447-3. Tee-se-itse-huolto
YARIS_HV_OM_Europe_OM52J66FI
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyypistä A tyyppiin F:
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi G:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
4
1
2
Ty y p p i ATy y p p i B
Ty p p i CTy y p p i D
Ty y p p i ETy y p p i F
OM52J66FI.book Page 444 Wedne sday, November 22, 2017 4:51 PM

4457-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_HV_OM_Europe_OM52J66FI
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 447)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu\
.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
Ty y p p i G
OM52J66FI.book Page 445 Wedne sday, November 22, 2017 4:51 PM

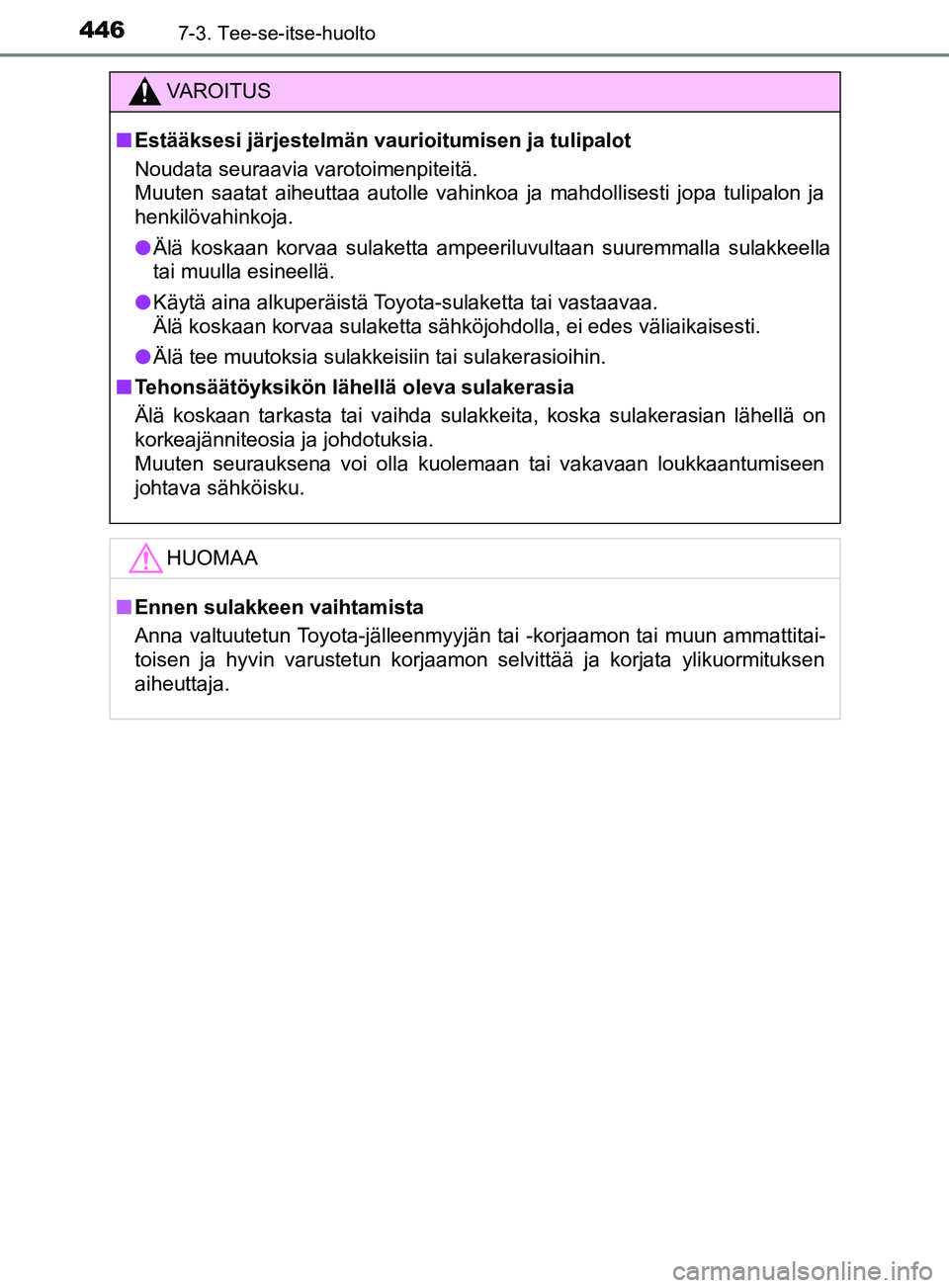

4467-3. Tee-se-itse-huolto
YARIS_HV_OM_Europe_OM52J66FI
VAROITUS
n Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
n Tehonsäätöyksikön lähellä oleva sulakerasia
Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajänniteosia ja johdotuksia.
Muuten seurauksena voi olla kuolemaan tai vakavaan loukkaantumiseen
johtava sähköisku.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM52J66FI.book Page 446 Wedne sday, November 22, 2017 4:51 PM

4477-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_HV_OM_Europe_OM52J66FI
Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 560)
nEdessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suorit etaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Jos haluat lisätietoa muiden polttimoiden vaihtamisesta, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etuseisontavalot/päiväajovalot
(polttimotyyppinen)
Etusuuntavalot Ajovalot
Etusumuvalot
(joissakin malleissa)
Sivusuuntavalot1
2
3
4
5
OM52J66FI.book Page 447 Wedne
sday, November 22, 2017 4:51 PM

4487-3. Tee-se-itse-huolto
YARIS_HV_OM_Europe_OM52J66FIn
Takana
Rekisterikilven valot
Peruutusvalo
Jarru-/takavalot
(polttimotyyppinen)
Takasuuntavalot1
2
3
4
OM52J66FI.book Page 448 Wedne
sday, November 22, 2017 4:51 PM

4497-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_HV_OM_Europe_OM52J66FIn
Ajovalot
Käännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa
lukituksen vapautuspaini-
ketta.
Vaihda polttimo, kiinnitä liitin
ja asenna sitten polttimon
kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Polttimoiden vaihto
1
2
3
14
OM52J66FI.book Page 449 Wedne sday, November 22, 2017 4:51 PM

4507-3. Tee-se-itse-huolto
YARIS_HV_OM_Europe_OM52J66FIn
Etusumuvalot (joissakin malleissa)
Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä ohjauspyörää kohtaan
missä voit helposti työntää
kätesi renkaan ja sisälokasuojan
väliin.
Irrota ruuvi.
Irrota sisälokasuojan kiinnitin.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
1
2
3
4
OM52J66FI.book Page 450 Wedne sday, November 22, 2017 4:51 PM
