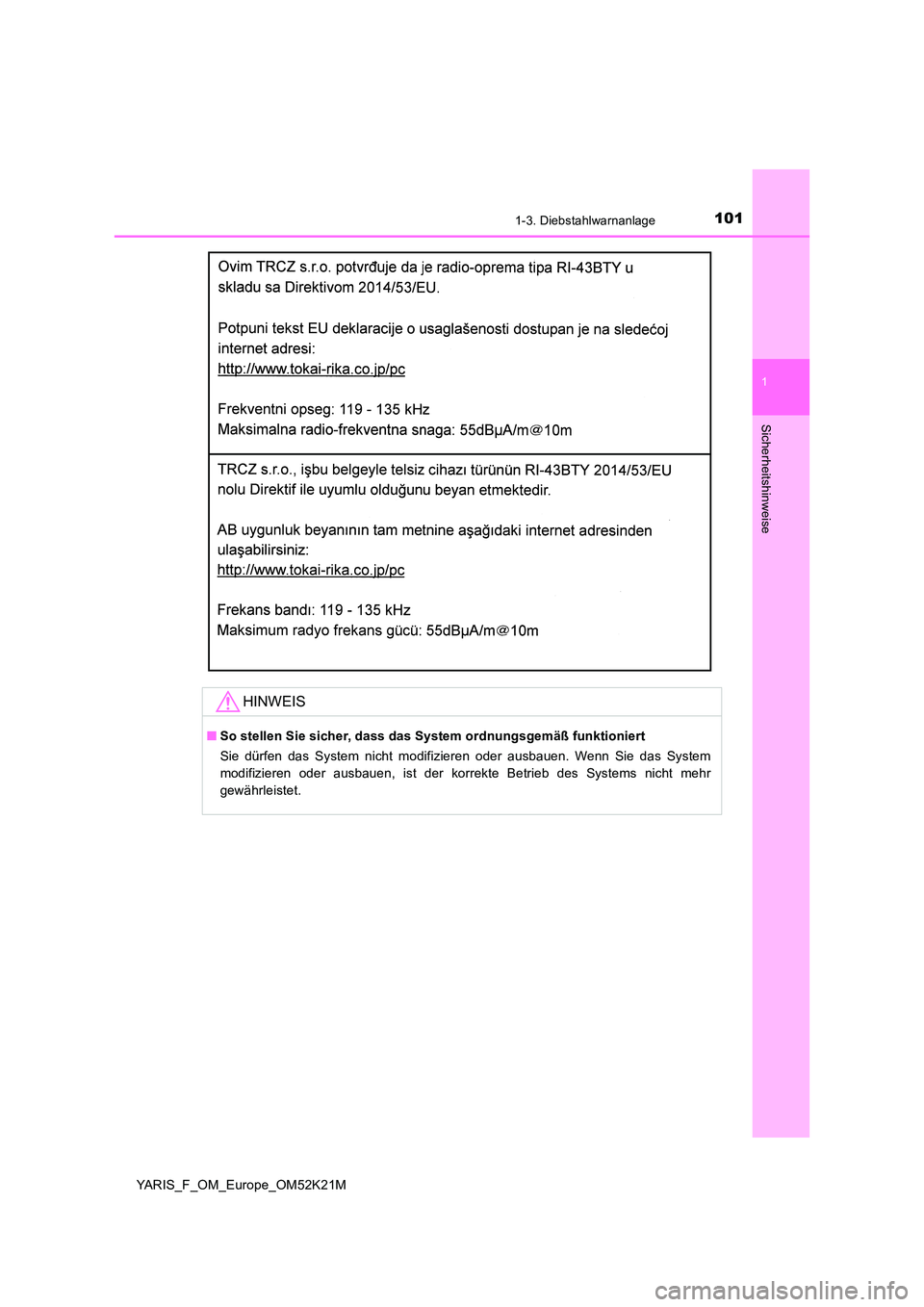

1011-3. Diebstahlwarnanlage
1
Sicherheitshinweise
YARIS_F_OM_Europe_OM52K21M
HINWEIS
■So stellen Sie sicher, dass das System ordnungsgemäß funktioniert
Sie dürfen das System nicht modifizieren oder ausbauen. Wenn Sie das System
modifizieren oder ausbauen, ist der korrekte Betrieb des Systems nicht mehr
gewährleistet.

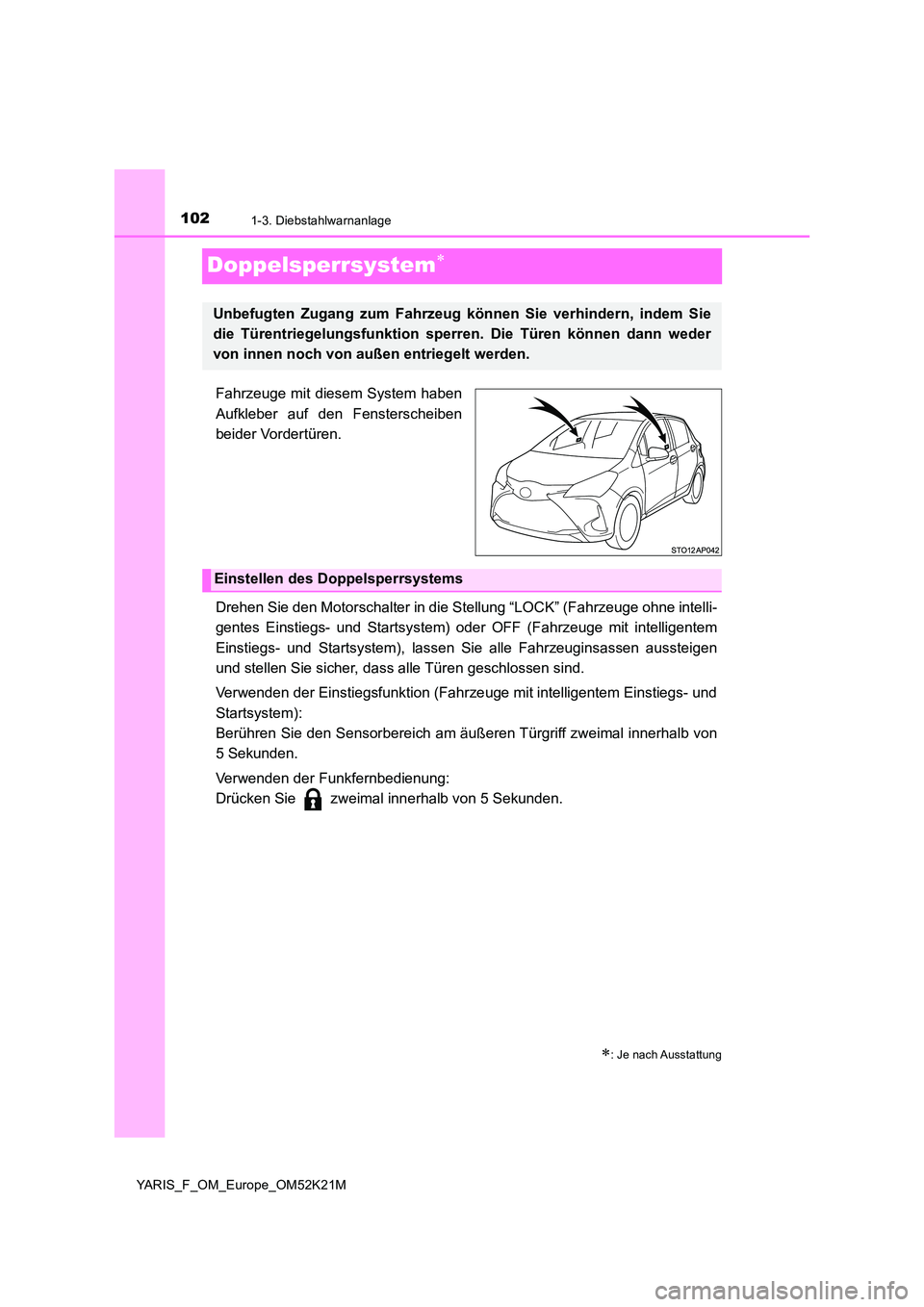

1021-3. Diebstahlwarnanlage
YARIS_F_OM_Europe_OM52K21M
Doppelsperrsystem
Fahrzeuge mit diesem System haben
Aufkleber auf den Fensterscheiben
beider Vordertüren.
Drehen Sie den Motorschalter in die Stellung “LOCK” (Fahrzeuge ohne intelli-
gentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem), lassen Sie alle Fahrzeuginsassen aussteigen
und stellen Sie sicher, dass alle Türen geschlossen sind.
Verwenden der Einstiegsfunktion (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem):
Berühren Sie den Sensorbereich am äuß eren Türgriff zweimal innerhalb von
5 Sekunden.
Verwenden der Funkfernbedienung:
Drücken Sie zweimal innerhalb von 5 Sekunden.
: Je nach Ausstattung
Unbefugten Zugang zum Fahrzeug können Sie verhindern, indem Sie
die Türentriegelungsfunktion sperren. Die Türen können dann weder
von innen noch von außen entriegelt werden.
Einstellen des Doppelsperrsystems

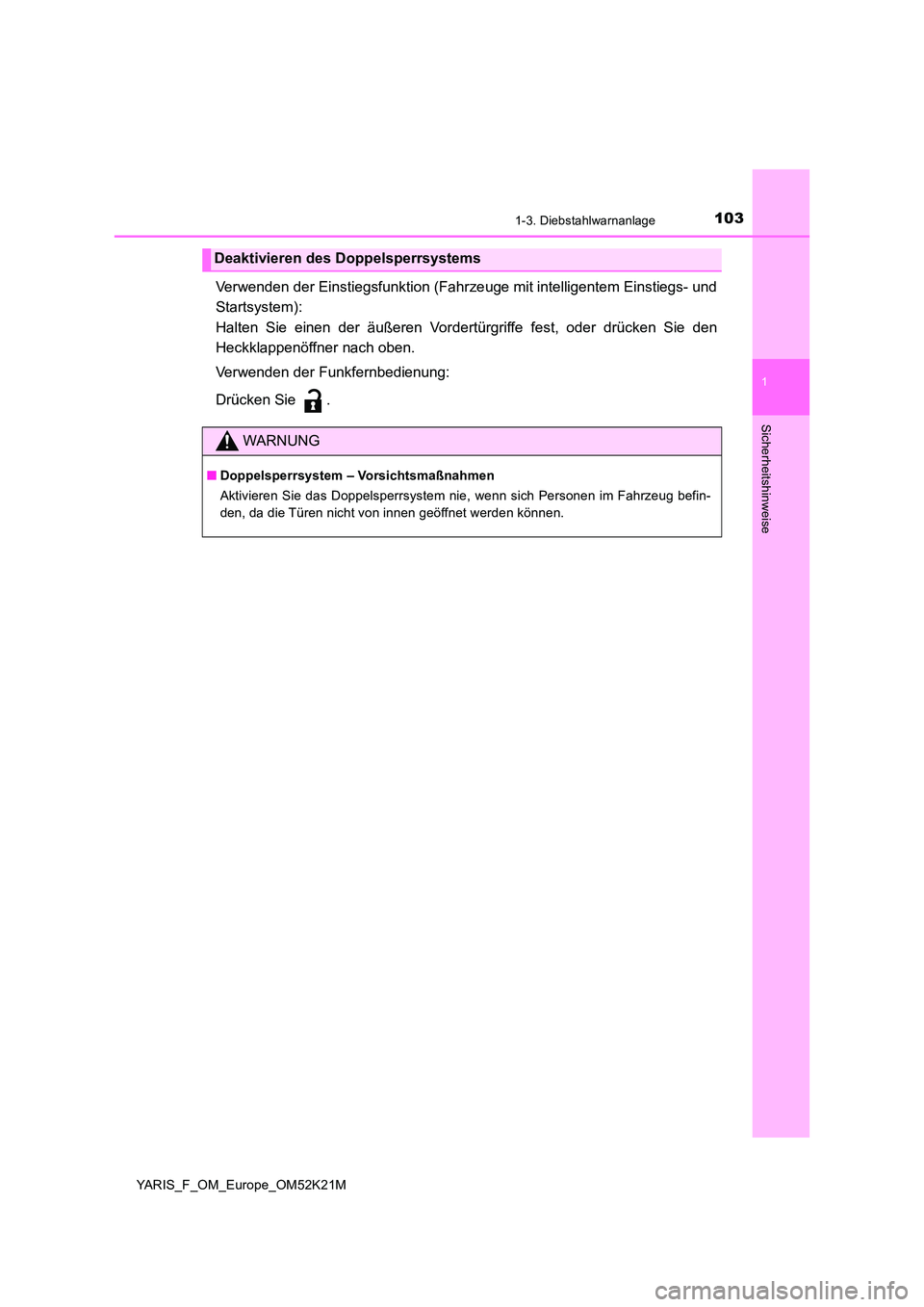

1031-3. Diebstahlwarnanlage
1
Sicherheitshinweise
YARIS_F_OM_Europe_OM52K21M
Verwenden der Einstiegsfunktion (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem):
Halten Sie einen der äußeren Vordertü rgriffe fest, oder drücken Sie den
Heckklappenöffner nach oben.
Verwenden der Funkfernbedienung:
Drücken Sie .
Deaktivieren des Doppelsperrsystems
WARNUNG
■ Doppelsperrsystem – Vorsichtsmaßnahmen
Aktivieren Sie das Doppelsperrsystem nie, wenn sich Personen im Fahrzeug befin-
den, da die Türen nicht von innen geöffnet werden können.

1041-3. Diebstahlwarnanlage
YARIS_F_OM_Europe_OM52K21M

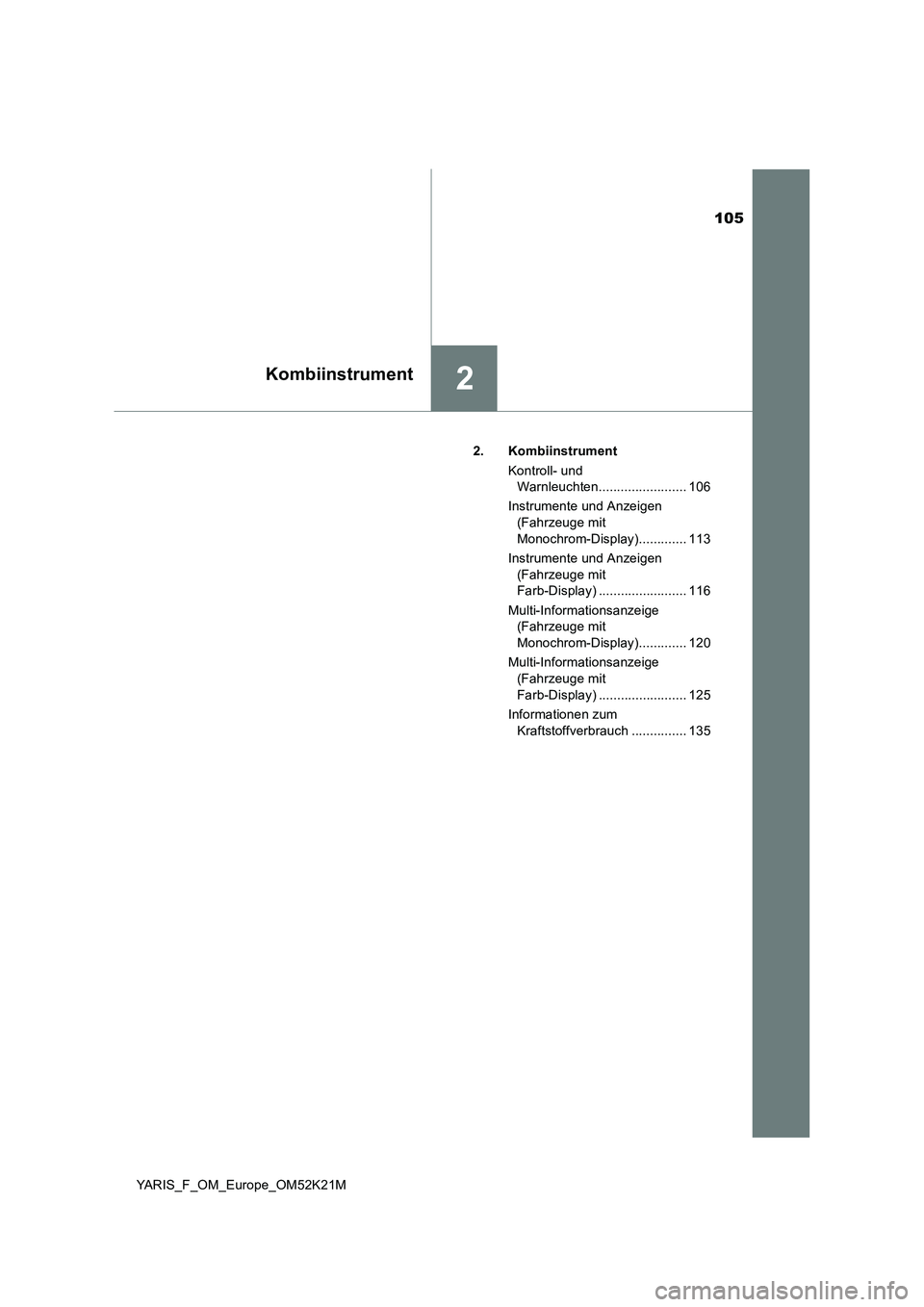

105
2Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
2. Kombiinstrument
Kontroll- und
Warnleuchten........................ 106
Instrumente und Anzeigen
(Fahrzeuge mit
Monochrom-Display)............. 113
Instrumente und Anzeigen
(Fahrzeuge mit
Farb-Display) ........................ 116
Multi-Informationsanzeige
(Fahrzeuge mit
Monochrom-Display)............. 120
Multi-Informationsanzeige
(Fahrzeuge mit
Farb-Display) ........................ 125
Informationen zum
Kraftstoffverbrauch ............... 135

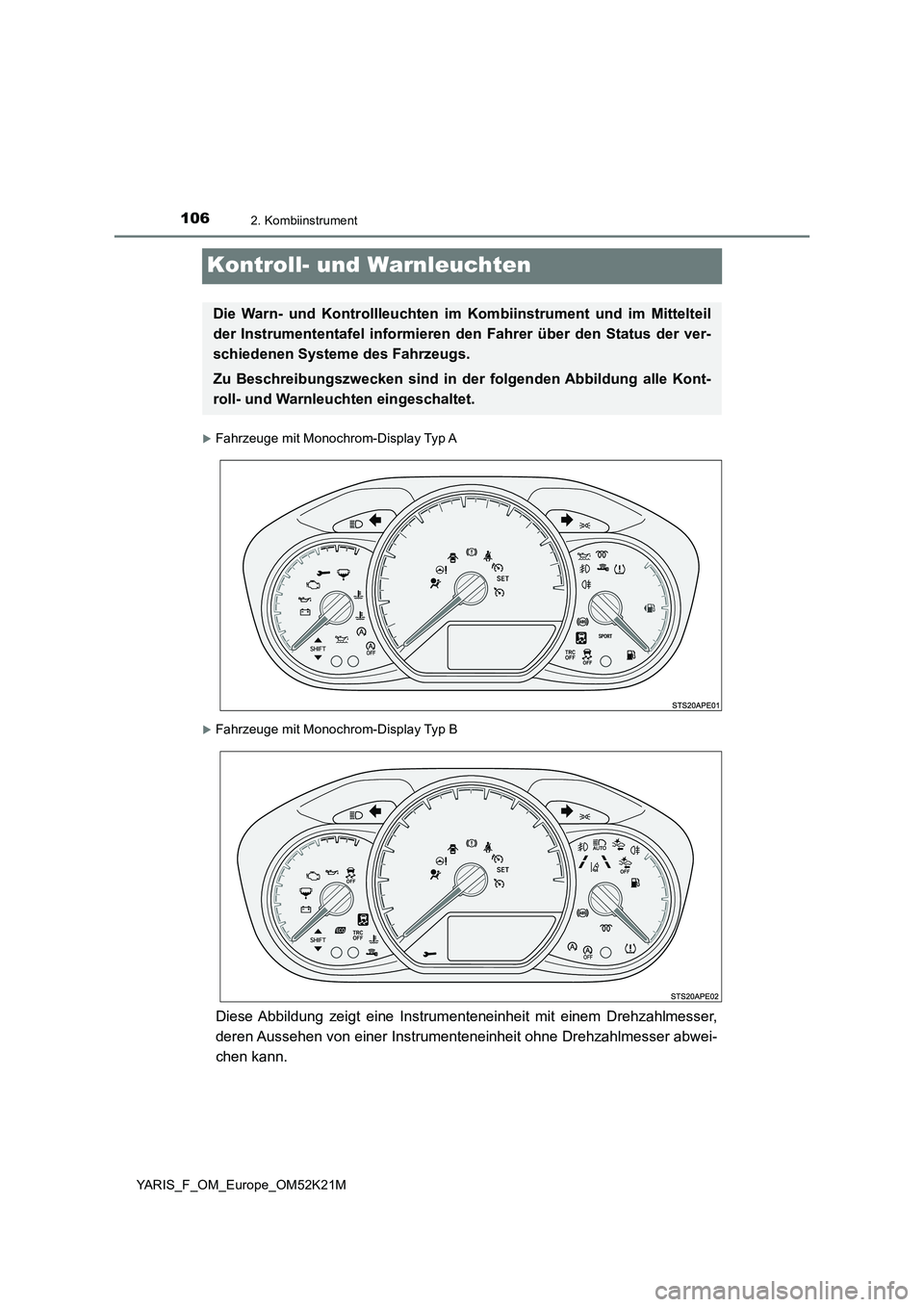

1062. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Kontroll- und Warnleuchten
Fahrzeuge mit Monochrom-Display Typ A
Fahrzeuge mit Monochrom-Display Typ B
Diese Abbildung zeigt eine Instrumenteneinheit mit einem Drehzahlmesser,
deren Aussehen von einer Instrumenteneinheit ohne Drehzahlmesser abwei-
chen kann.
Die Warn- und Kontrollleuchten im Kombiinstrument und im Mittelteil
der Instrumententafel informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.
Zu Beschreibungszwecken sind in der folgenden Abbildung alle Kont-
roll- und Warnleuchten eingeschaltet.

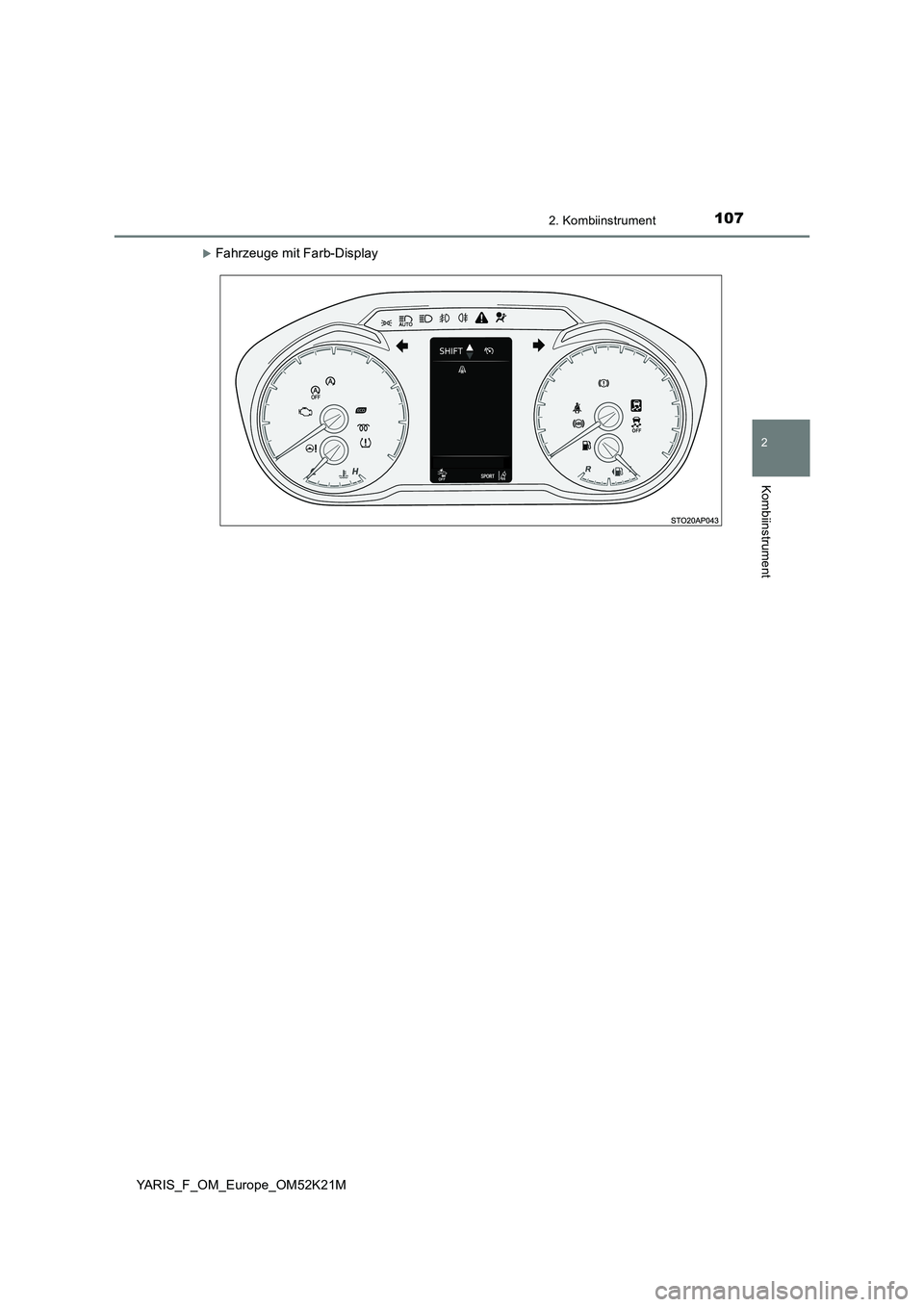

1072. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Fahrzeuge mit Farb-Display

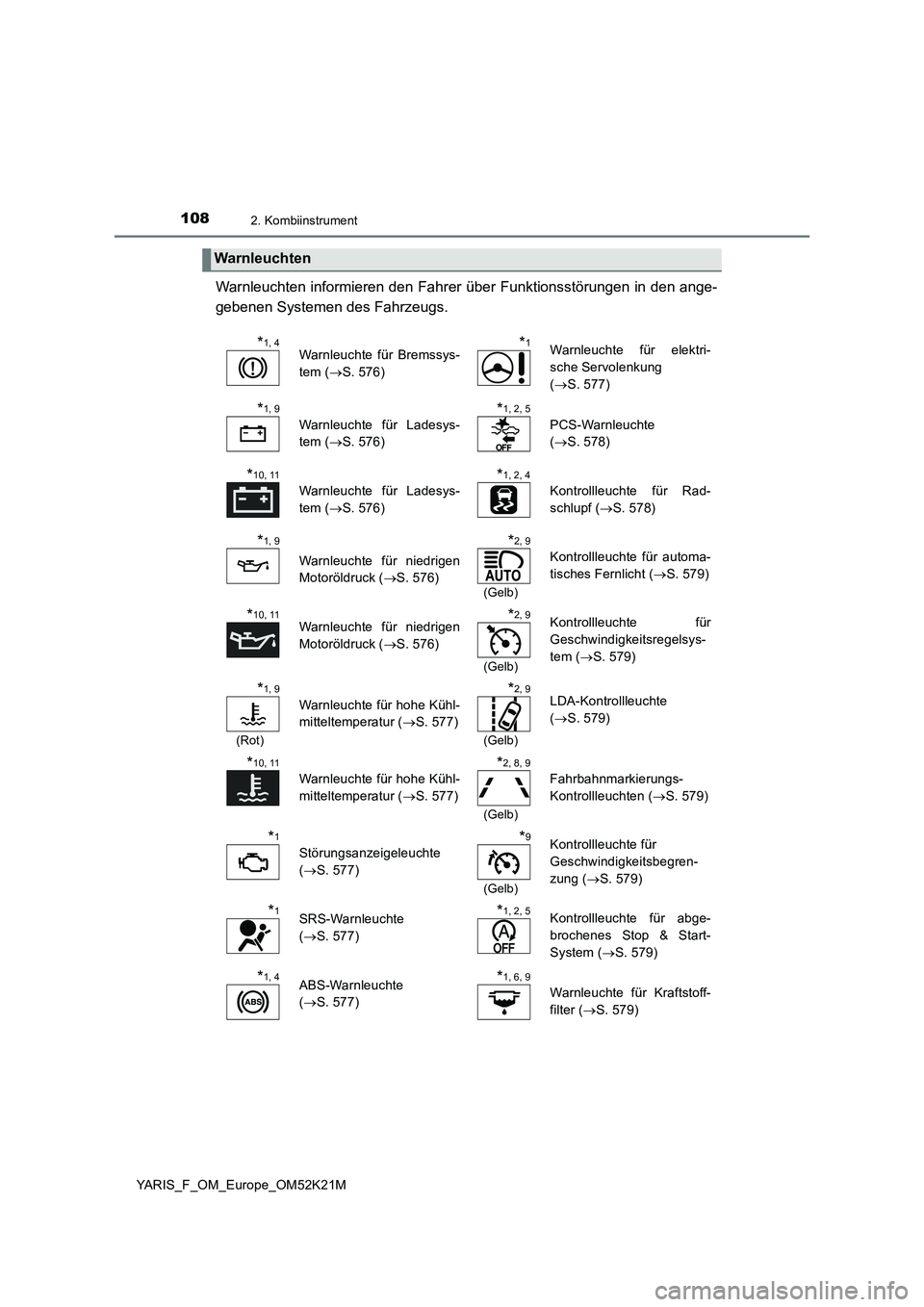

1082. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
*1, 4Warnleuchte für Bremssys-
tem ( S. 576)
*1Warnleuchte für elektri-
sche Servolenkung
( S. 577)
*1, 9
Warnleuchte für Ladesys-
tem ( S. 576)
*1, 2, 5
PCS-Warnleuchte
( S. 578)
*10, 11
Warnleuchte für Ladesys-
tem ( S. 576)
*1, 2, 4
Kontrollleuchte für Rad-
schlupf ( S. 578)
*1, 9
Warnleuchte für niedrigen
Motoröldruck ( S. 576)
*2, 9
(Gelb)
Kontrollleuchte für automa-
tisches Fernlicht ( S. 579)
*10, 11Warnleuchte für niedrigen
Motoröldruck ( S. 576)
*2, 9
(Gelb)
Kontrollleuchte für
Geschwindigkeitsregelsys-
tem ( S. 579)
*1, 9
(Rot)
Warnleuchte für hohe Kühl-
mitteltemperatur ( S. 577)
*2, 9
(Gelb)
LDA-Kontrollleuchte
( S. 579)
*10, 11
Warnleuchte für hohe Kühl-
mitteltemperatur ( S. 577)
*2, 8, 9
(Gelb)
Fahrbahnmarkierungs-
Kontrollleuchten ( S. 579)
*1
Störungsanzeigeleuchte
( S. 577)
*9
(Gelb)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 579)
*1SRS-Warnleuchte
( S. 577)
*1, 2, 5Kontrollleuchte für abge-
brochenes Stop & Start-
System ( S. 579)
*1, 4ABS-Warnleuchte
( S. 577)
*1, 6, 9
Warnleuchte für Kraftstoff-
filter ( S. 579)

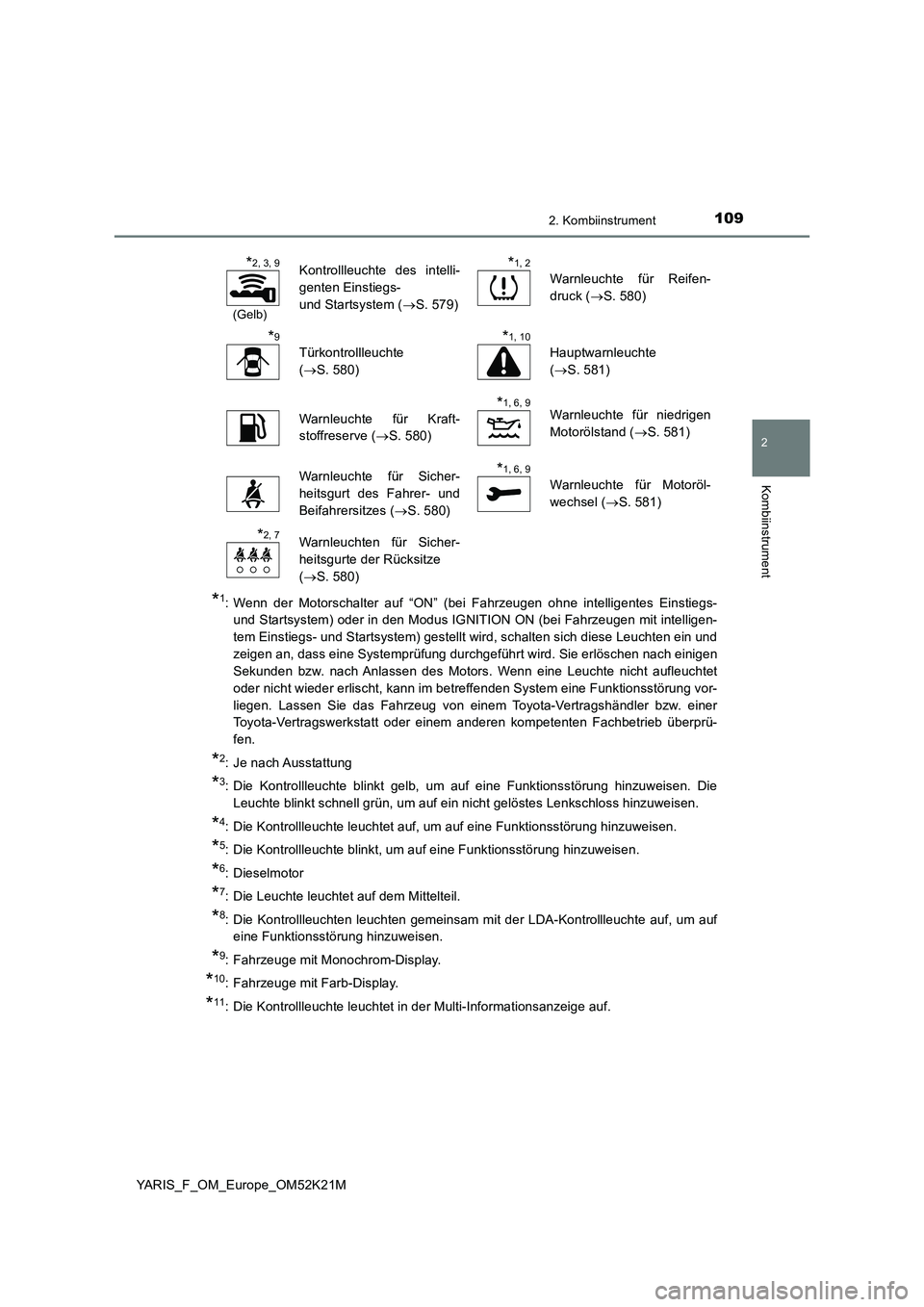

1092. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes Einstiegs-
und Startsystem) oder in den Modus IGNITION ON (bei Fahrzeugen mit intelligen-
tem Einstiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach Anlassen des Motors. Wenn eine Leuchte nicht aufleuchtet
oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstörung vor-
liegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-
fen.
*2: Je nach Ausstattung
*3: Die Kontrollleuchte blinkt gelb, um auf eine Funktionsstörung hinzuweisen. Die
Leuchte blinkt schnell grün, um auf ein nicht gelöstes Lenkschloss hinzuweisen.
*4: Die Kontrollleuchte leuchtet auf, um auf eine Funktionsstörung hinzuweisen.
*5: Die Kontrollleuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*6: Dieselmotor
*7: Die Leuchte leuchtet auf dem Mittelteil.
*8: Die Kontrollleuchten leuchten gemeinsam mit der LDA-Kontrollleuchte auf, um auf
eine Funktionsstörung hinzuweisen.
*9: Fahrzeuge mit Monochrom-Display.
*10: Fahrzeuge mit Farb-Display.
*11: Die Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*2, 3, 9
(Gelb)
Kontrollleuchte des intelli-
genten Einstiegs-
und Startsystem ( S. 579)
*1, 2
Warnleuchte für Reifen-
druck ( S. 580)
*9
Türkontrollleuchte
( S. 580)
*1, 10
Hauptwarnleuchte
( S. 581)
Warnleuchte für Kraft-
stoffreserve ( S. 580)
*1, 6, 9Warnleuchte für niedrigen
Motorölstand ( S. 581)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes ( S. 580)
*1, 6, 9
Warnleuchte für Motoröl-
wechsel ( S. 581)
*2, 7Warnleuchten für Sicher-
heitsgurte der Rücksitze
( S. 580)

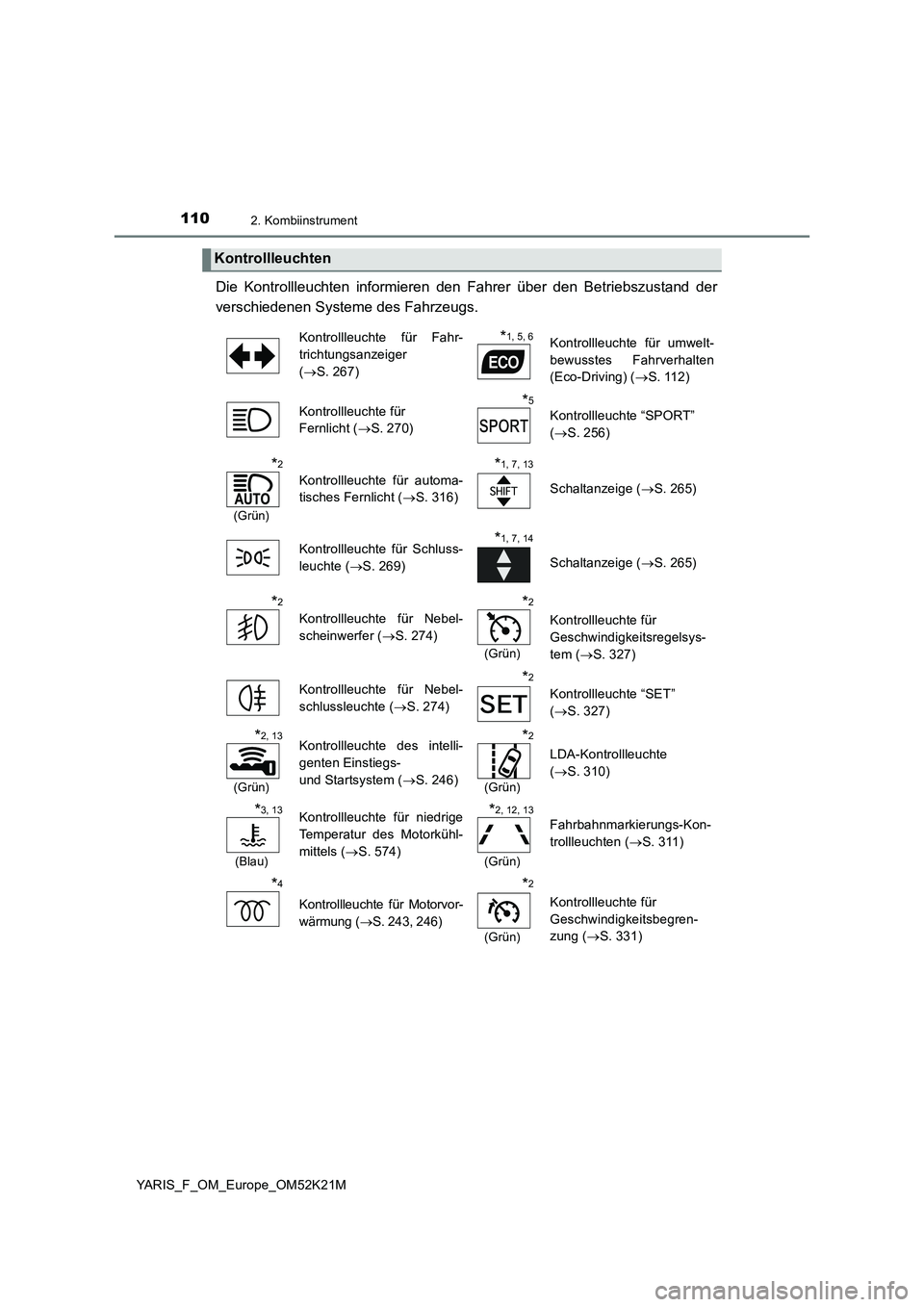

1102. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahrzeugs.
Kontrollleuchten
Kontrollleuchte für Fahr-
trichtungsanzeiger
( S. 267)
*1, 5, 6Kontrollleuchte für umwelt-
bewusstes Fahrverhalten
(Eco-Driving) ( S. 112)
Kontrollleuchte für
Fernlicht ( S. 270)
*5
Kontrollleuchte “SPORT”
( S. 256)
*2
(Grün)
Kontrollleuchte für automa-
tisches Fernlicht ( S. 316)
*1, 7, 13
Schaltanzeige (S. 265)
Kontrollleuchte für Schluss-
leuchte ( S. 269)
*1, 7, 14
Schaltanzeige (S. 265)
*2
Kontrollleuchte für Nebel-
scheinwerfer ( S. 274)
*2
(Grün)
Kontrollleuchte für
Geschwindigkeitsregelsys-
tem ( S. 327)
Kontrollleuchte für Nebel-
schlussleuchte ( S. 274)
*2
Kontrollleuchte “SET”
( S. 327)
*2, 13
(Grün)
Kontrollleuchte des intelli-
genten Einstiegs-
und Startsystem ( S. 246)
*2
(Grün)
LDA-Kontrollleuchte
( S. 310)
*3, 13
(Blau)
Kontrollleuchte für niedrige
Temperatur des Motorkühl-
mittels ( S. 574)
*2, 12, 13
(Grün)
Fahrbahnmarkierungs-Kon-
trollleuchten ( S. 311)
*4
Kontrollleuchte für Motorvor-
wärmung ( S. 243, 246)
*2
(Grün)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 331)
