TOYOTA YARIS 2019 Betriebsanleitungen (in German)

6619-1. Technische Daten
9
YARIS_F_OM_Europe_OM52K21M
Technische Daten des Fahrzeugs

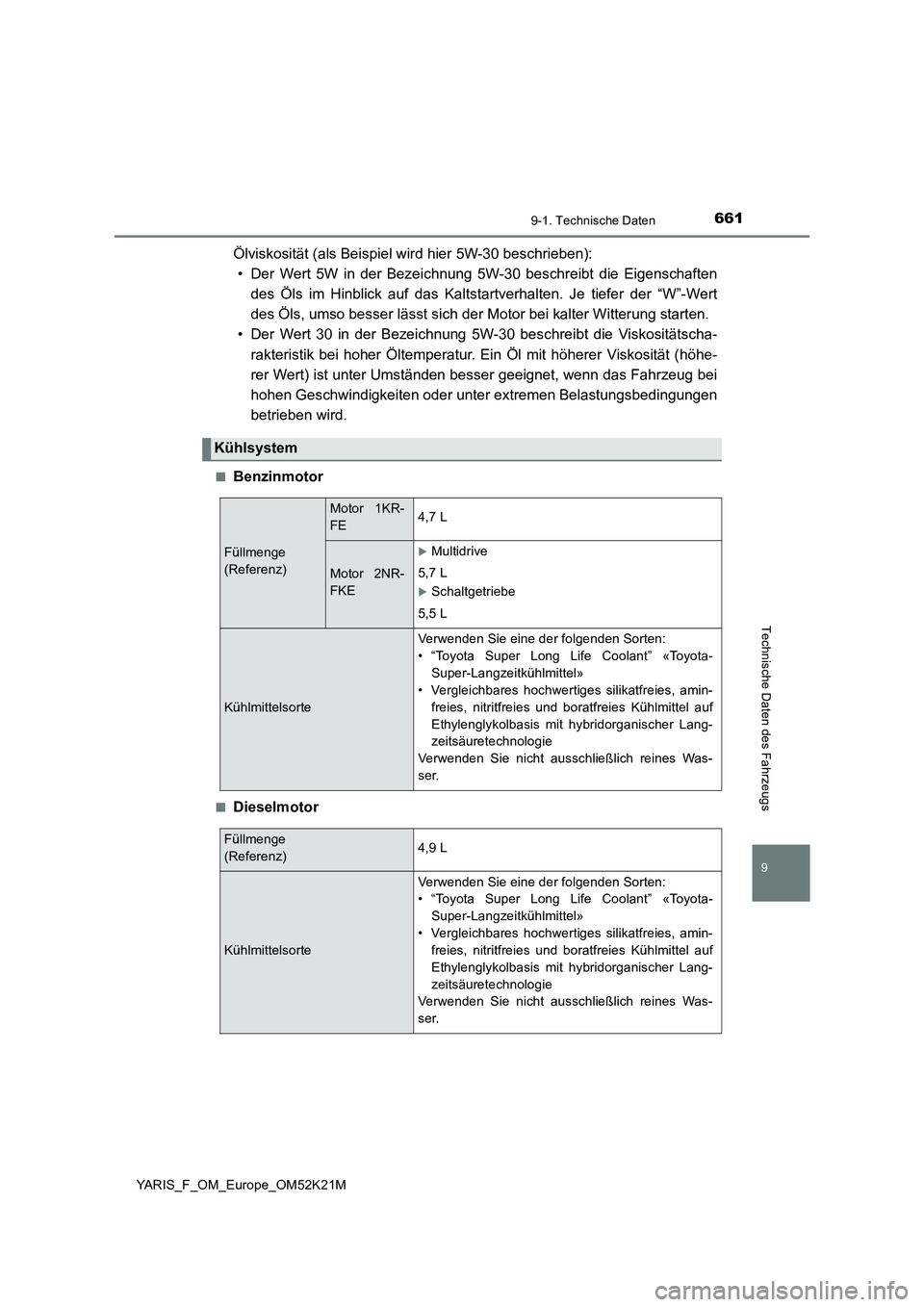

Ölviskosität (als Beispiel wird hier 5W-30 beschrieben):
• Der Wert 5W in der Bezeichnung 5W-30 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 30 in der Bezeichnung 5W-30 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
■Benzinmotor
■Dieselmotor
Kühlsystem
Füllmenge
(Referenz)
Motor 1KR-
FE4,7 L
Motor 2NR-
FKE
Multidrive
5,7 L
Schaltgetriebe
5,5 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Füllmenge
(Referenz)4,9 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.

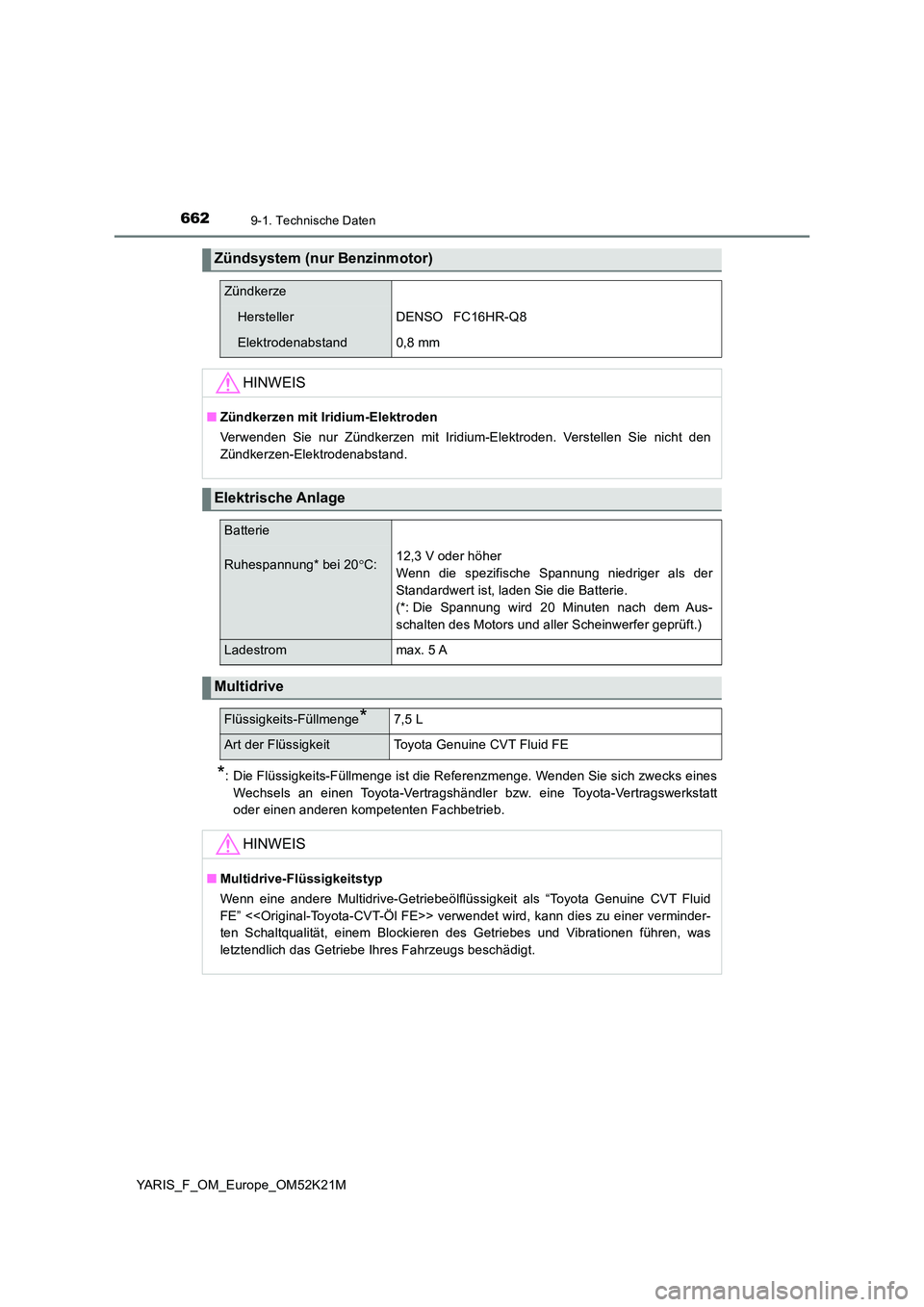

6629-1. Technische Daten
YARIS_F_OM_Europe_OM52K21M
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge. Wenden Sie sich zwecks eines
Wechsels an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
Zündsystem (nur Benzinmotor)
Zündkerze
HerstellerDENSO FC16HR-Q8
Elektrodenabstand0,8 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
Batterie
Ruhespannung* bei 20 C: 12,3 V oder höher
Wenn die spezifische Spannung niedriger als der
Standardwert ist, laden Sie die Batterie.
(*: Die Spannung wird 20 Minuten nach dem Aus-
schalten des Motors und aller Scheinwerfer geprüft.)
Ladestrom max. 5 A
Multidrive
Flüssigkeits-Füllmenge*7,5 L
Art der FlüssigkeitToyota Genuine CVT Fluid FE
HINWEIS
■ Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid
FE” <> verwendet wird, kann dies zu einer verminder-
ten Schaltqualität, einem Blockieren des Getriebes und Vibrationen führen, was
letztendlich das Getriebe Ihres Fahrzeugs beschädigt.

6639-1. Technische Daten
9
YARIS_F_OM_Europe_OM52K21M
Technische Daten des Fahrzeugs

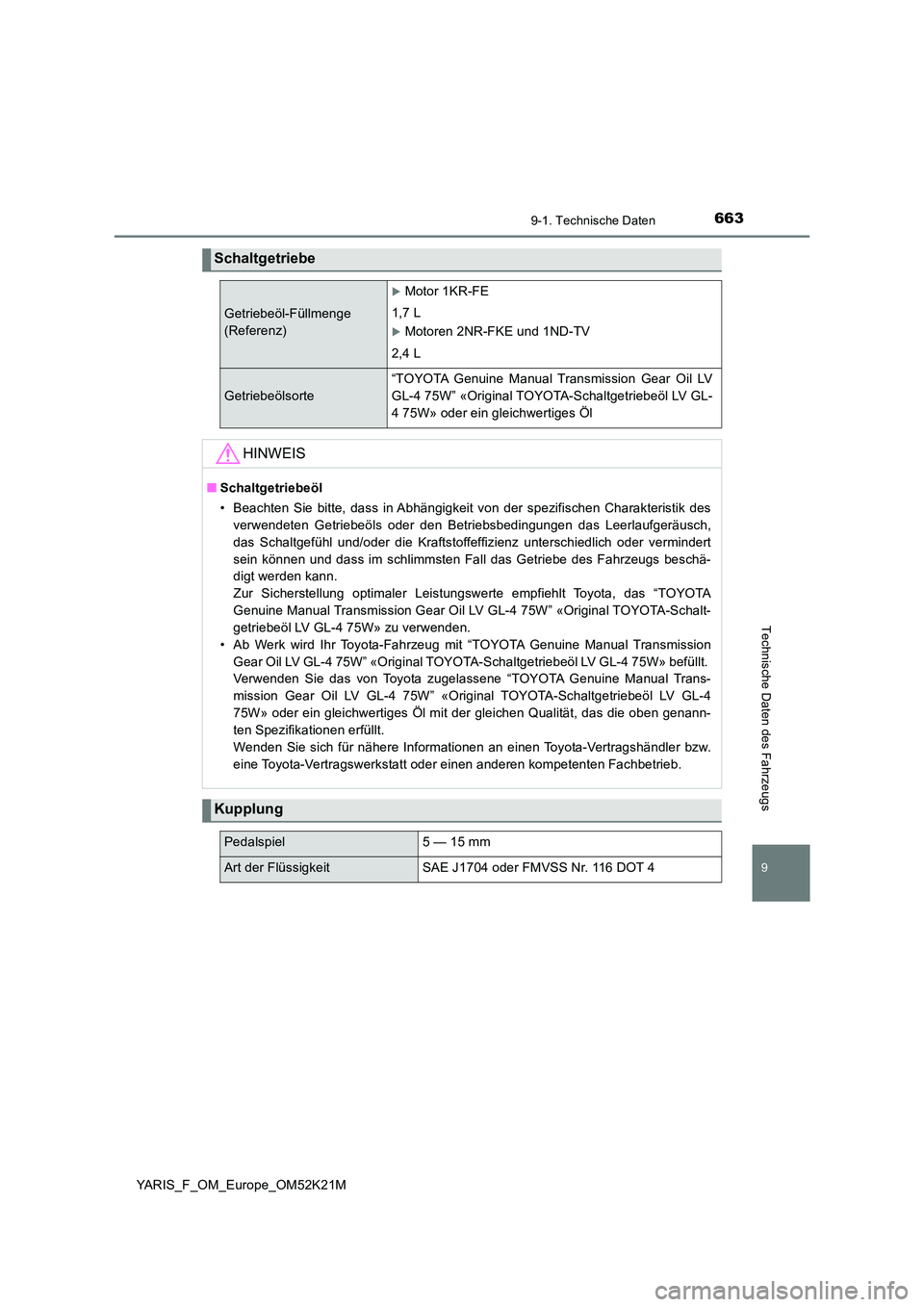

Schaltgetriebe
Getriebeöl-Füllmenge
(Referenz)
Motor 1KR-FE
1,7 L
Motoren 2NR-FKE und 1ND-TV
2,4 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-
4 75W» oder ein gleichwertiges Öl
HINWEIS
■ Schaltgetriebeöl
• Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des
verwendeten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch,
das Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert
sein können und dass im schlimmsten Fall das Getriebe des Fahrzeugs beschä-
digt werden kann.
Zur Sicherstellung optimaler Leistungswerte empfiehlt Toyota, das “TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W” «Original TOYOTA-Schalt-
getriebeöl LV GL-4 75W» zu verwenden.
• Ab Werk wird Ihr Toyota-Fahrzeug mit “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4 75W» befüllt.
Verwenden Sie das von Toyota zugelassene “TOYOTA Genuine Manual Trans-
mission Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4
75W» oder ein gleichwertiges Öl mit der gleichen Qualität, das die oben genann-
ten Spezifikationen erfüllt.
Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Kupplung
Pedalspiel5 — 15 mm
Art der FlüssigkeitSAE J1704 oder FMVSS Nr. 116 DOT 4

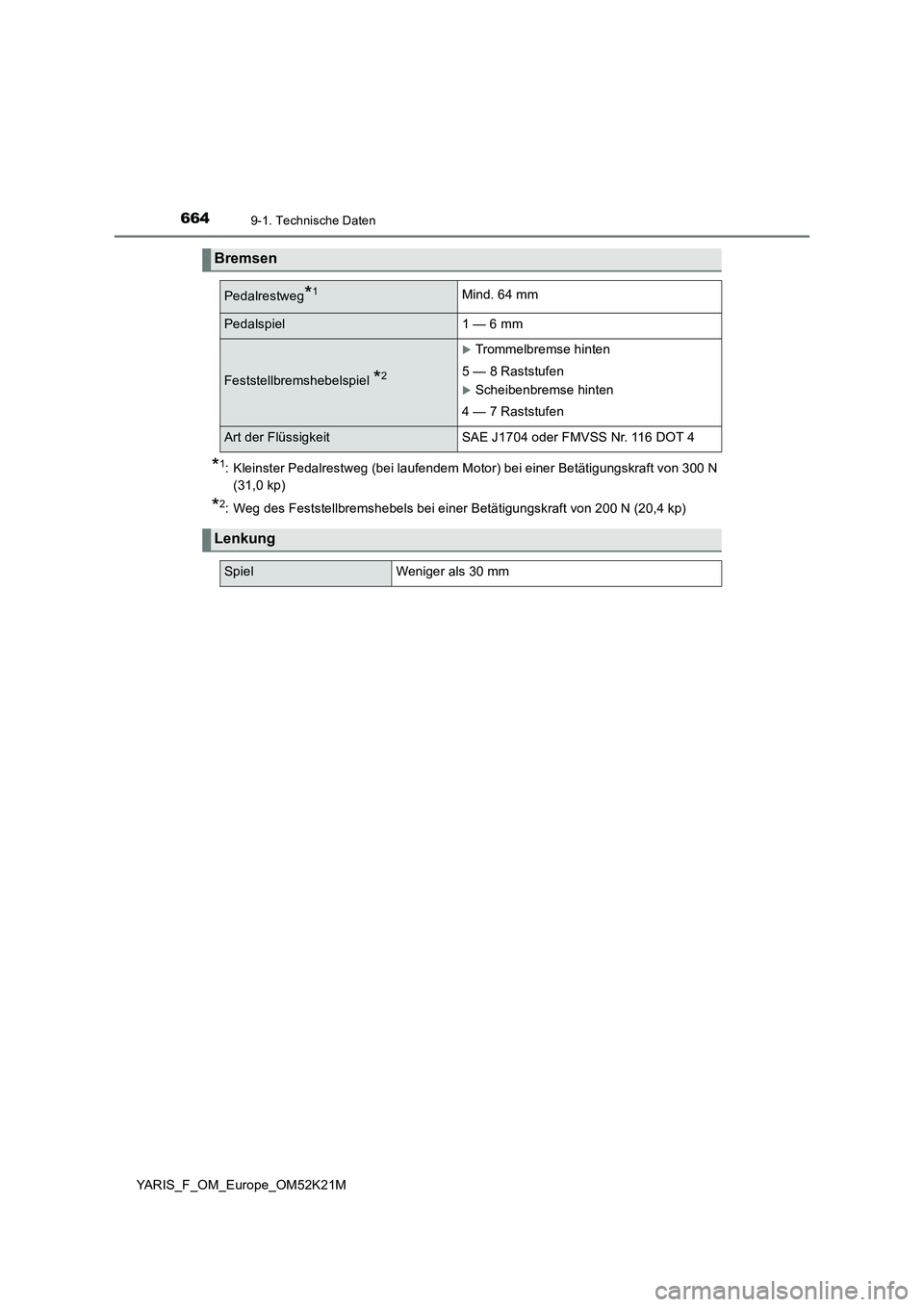

6649-1. Technische Daten
YARIS_F_OM_Europe_OM52K21M
*1: Kleinster Pedalrestweg (bei laufendem Motor) bei einer Betätigungskraft von 300 N
(31,0 kp)
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 200 N (20,4 kp)
Bremsen
Pedalrestweg*1Mind. 64 mm
Pedalspiel1 — 6 mm
Feststellbremshebelspiel *2
Trommelbremse hinten
5 — 8 Raststufen
Scheibenbremse hinten
4 — 7 Raststufen
Art der FlüssigkeitSAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWeniger als 30 mm

6659-1. Technische Daten
9
YARIS_F_OM_Europe_OM52K21M
Technische Daten des Fahrzeugs

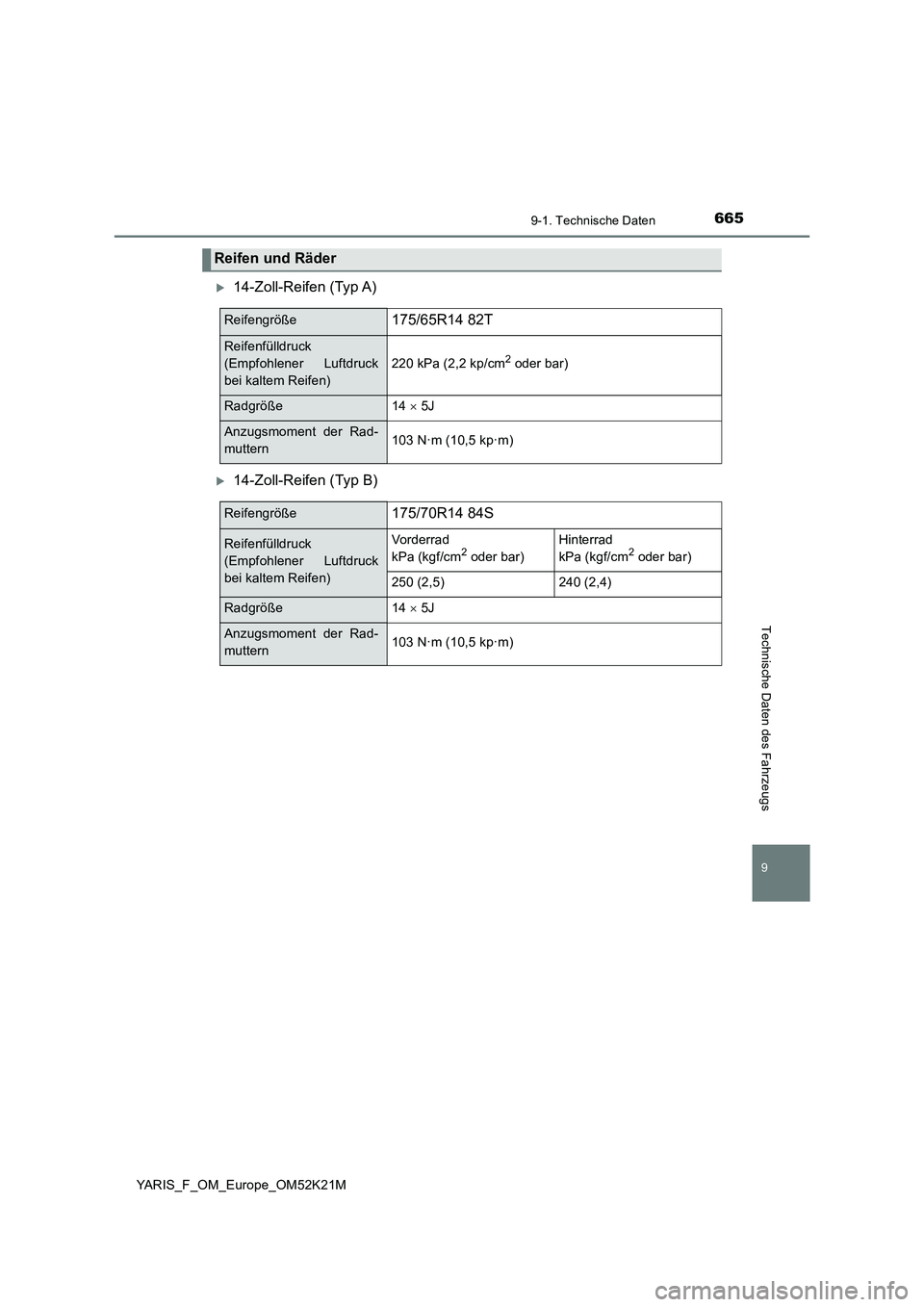

14-Zoll-Reifen (Typ A)
14-Zoll-Reifen (Typ B)
Reifen und Räder
Reifengröße175/65R14 82T
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
220 kPa (2,2 kp/cm2 oder bar)
Radgröße14  5J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)
Reifengröße175/70R14 84S
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
250 (2,5)240 (2,4)
Radgröße14  5J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)

6669-1. Technische Daten
YARIS_F_OM_Europe_OM52K21M

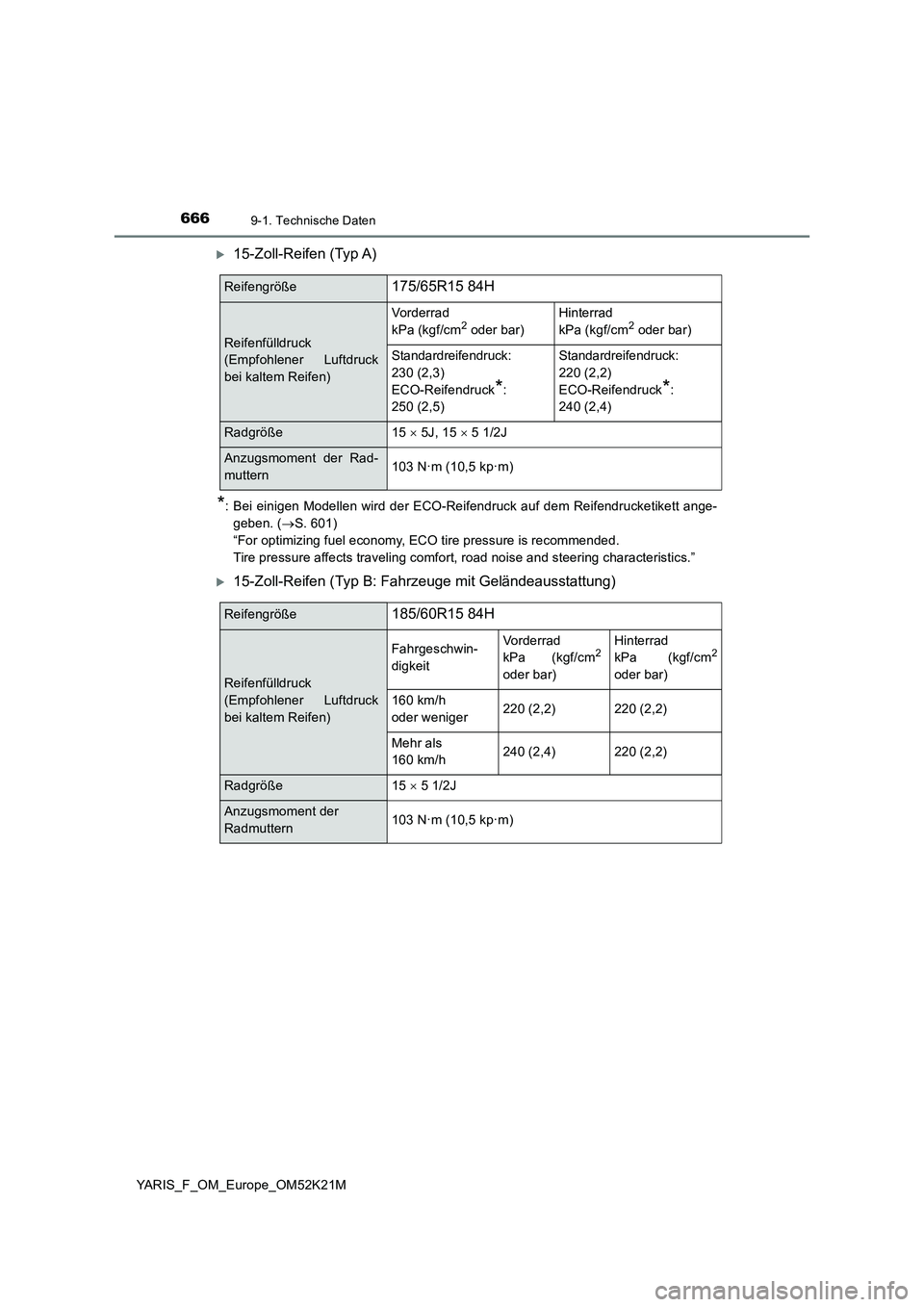

15-Zoll-Reifen (Typ A)
*: Bei einigen Modellen wird der ECO-Reifendruck auf dem Reifendrucketikett ange-
geben. ( S. 601)
“For optimizing fuel economy, ECO tire pressure is recommended.
Tire pressure affects traveling comfort, road noise and steering characteristics.”
15-Zoll-Reifen (Typ B: Fahrzeuge mit Geländeausstattung)
Reifengröße175/65R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
Standardreifendruck:
230 (2,3)
ECO-Reifendruck*:
250 (2,5)
Standardreifendruck:
220 (2,2)
ECO-Reifendruck*:
240 (2,4)
Radgröße15  5J, 15  5 1/2J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)
Reifengröße185/60R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrgeschwin-
digkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)220 (2,2)
Mehr als
160 km/h240 (2,4)220 (2,2)
Radgröße15  5 1/2J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

6679-1. Technische Daten
9
YARIS_F_OM_Europe_OM52K21M
Technische Daten des Fahrzeugs

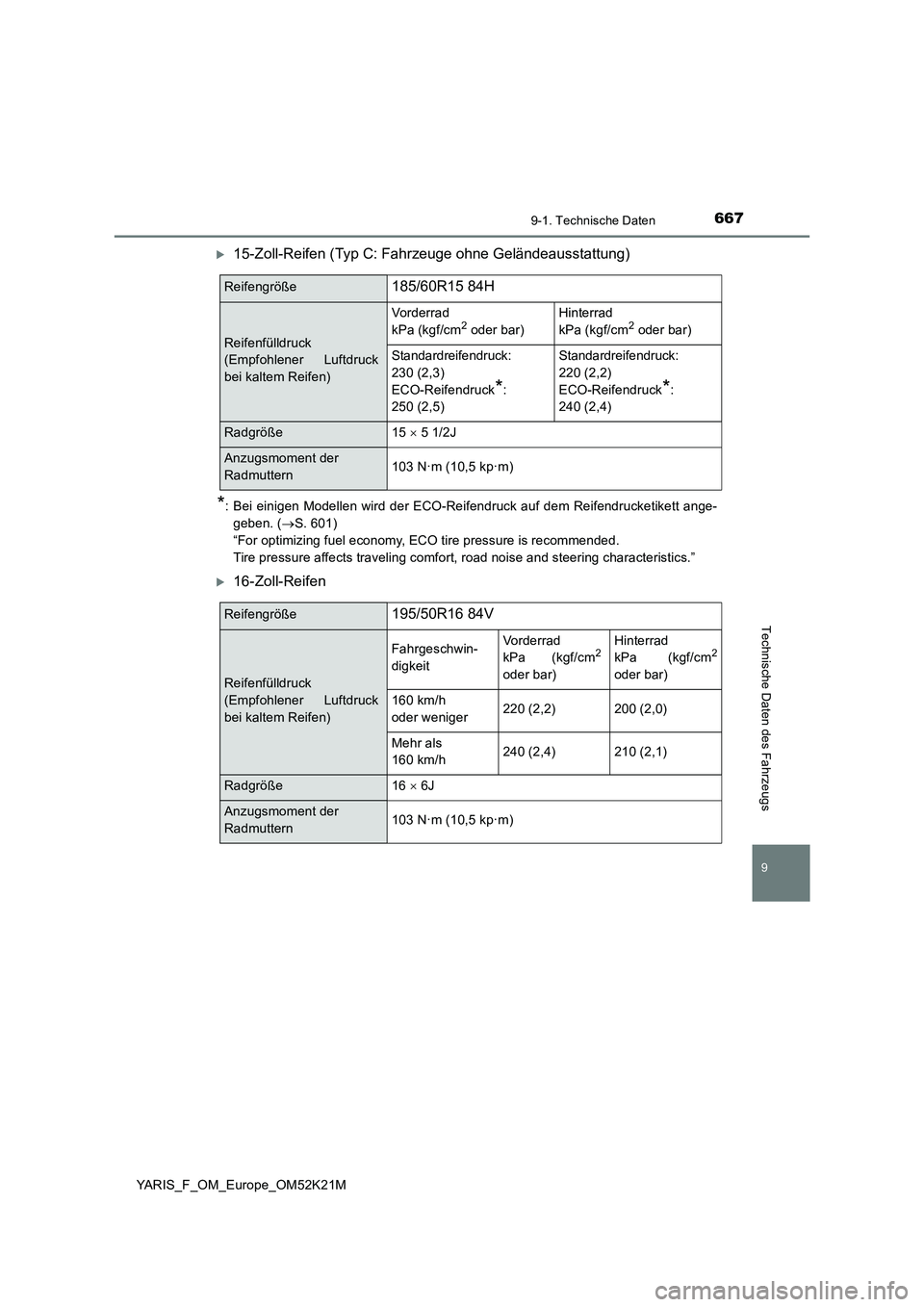

15-Zoll-Reifen (Typ C: Fahrzeuge ohne Geländeausstattung)
*: Bei einigen Modellen wird der ECO-Reifendruck auf dem Reifendrucketikett ange-
geben. ( S. 601)
“For optimizing fuel economy, ECO tire pressure is recommended.
Tire pressure affects traveling comfort, road noise and steering characteristics.”
16-Zoll-Reifen
Reifengröße185/60R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
Standardreifendruck:
230 (2,3)
ECO-Reifendruck*:
250 (2,5)
Standardreifendruck:
220 (2,2)
ECO-Reifendruck*:
240 (2,4)
Radgröße15  5 1/2J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
Reifengröße195/50R16 84V
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrgeschwin-
digkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)200 (2,0)
Mehr als
160 km/h240 (2,4)210 (2,1)
Radgröße16  6J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

6689-1. Technische Daten
YARIS_F_OM_Europe_OM52K21M

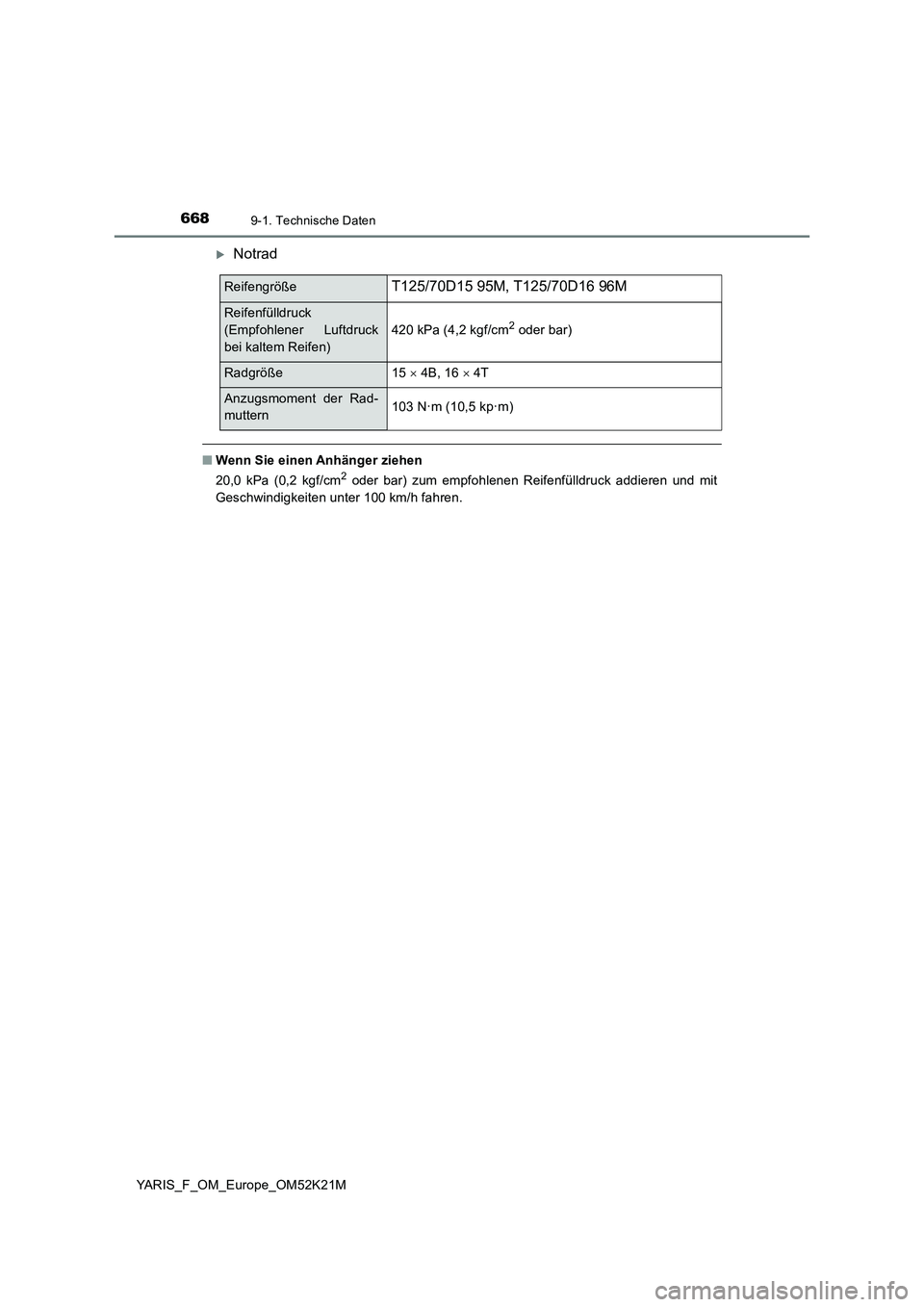

Notrad
■Wenn Sie einen Anhänger ziehen
20,0 kPa (0,2 kgf/cm2 oder bar) zum empfohlenen Reifenfülldruck addieren und mit
Geschwindigkeiten unter 100 km/h fahren.
ReifengrößeT125/70D15 95M, T125/70D16 96M
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße15  4B, 16  4T
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)

6699-1. Technische Daten
9
YARIS_F_OM_Europe_OM52K21M
Technische Daten des Fahrzeugs

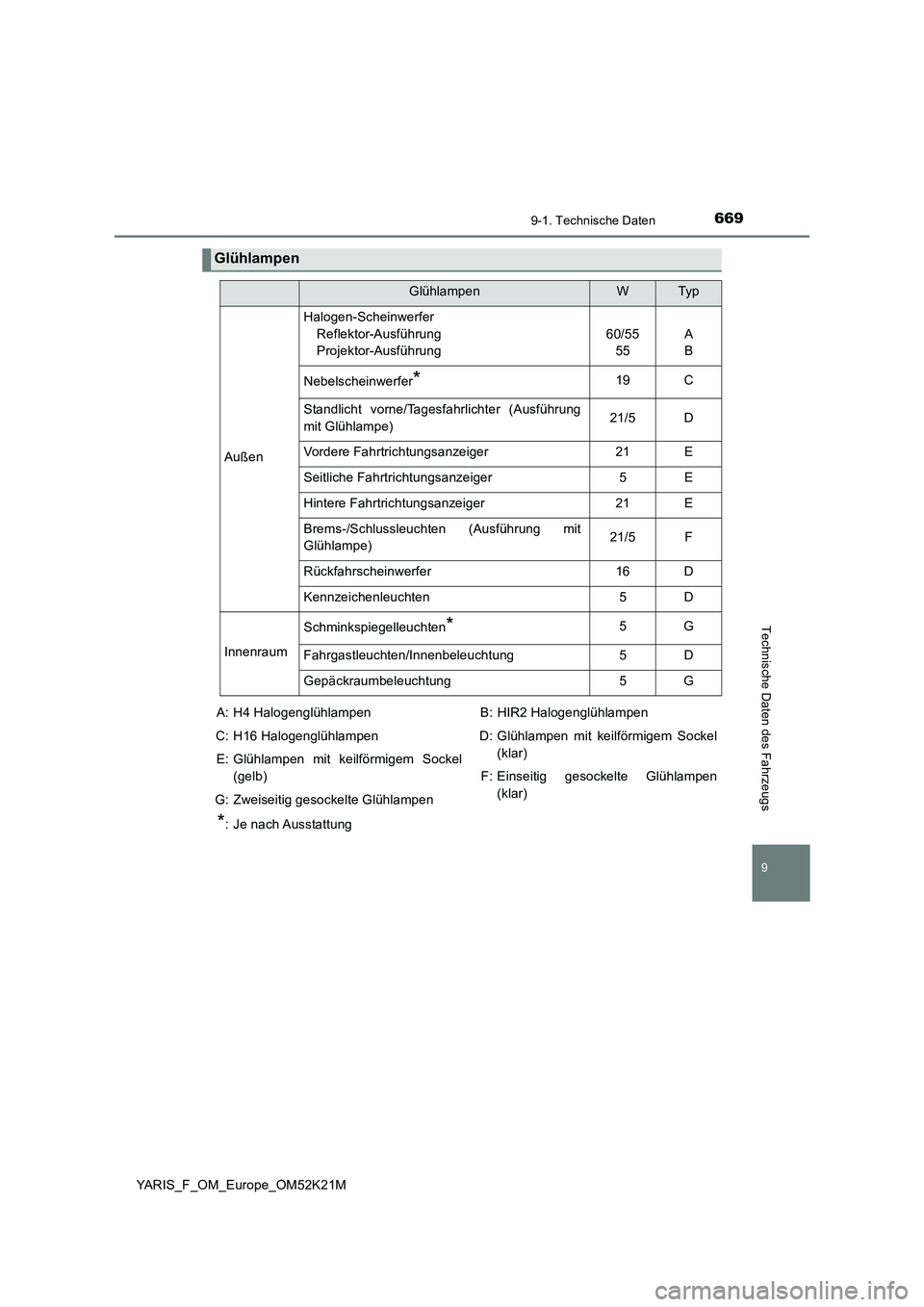

Glühlampen
GlühlampenWTyp
Außen
Halogen-Scheinwerfer
Reflektor-Ausführung
Projektor-Ausführung
60/55
55
A
B
Nebelscheinwerfer*19C
Standlicht vorne/Tagesfahrlichter (Ausführung
mit Glühlampe)21/5D
Vordere Fahrtrichtungsanzeiger21E
Seitliche Fahrtrichtungsanzeiger5E
Hintere Fahrtrichtungsanzeiger21E
Brems-/Schlussleuchten (Ausführung mit
Glühlampe)21/5F
Rückfahrscheinwerfer16D
Kennzeichenleuchten5D
Innenraum
Schminkspiegelleuchten*5G
Fahrgastleuchten/Innenbeleuchtung5D
Gepäckraumbeleuchtung5G
A: H4 Halogenglühlampen
C: H16 Halogenglühlampen
E: Glühlampen mit keilförmigem Sockel
(gelb)
G: Zweiseitig gesockelte Glühlampen
B: HIR2 Halogenglühlampen
D: Glühlampen mit keilförmigem Sockel
(klar)
F: Einseitig gesockelte Glühlampen
(klar)
*: Je nach Ausstattung

6709-1. Technische Daten
YARIS_F_OM_Europe_OM52K21M

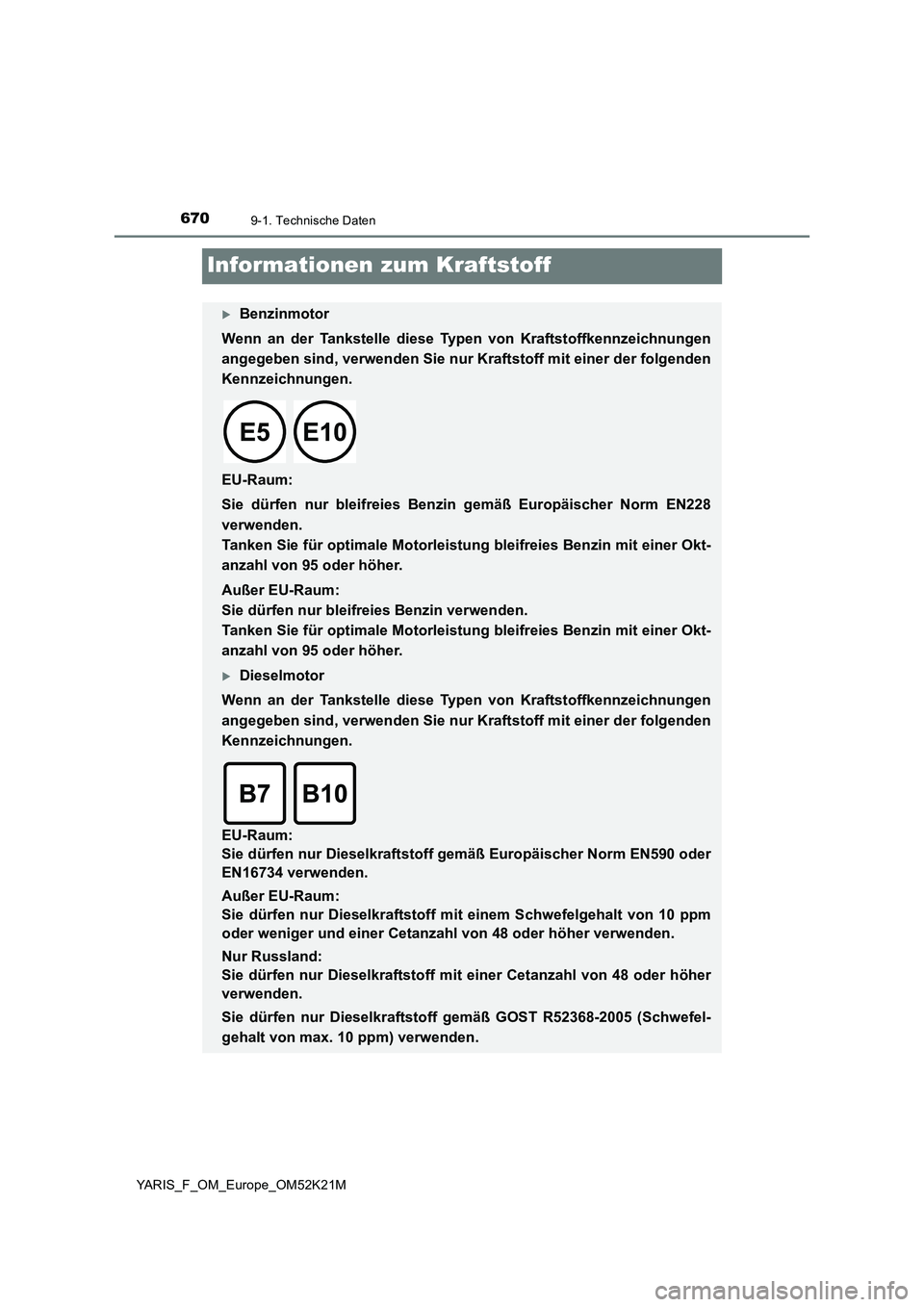

Informationen zum Kraftstoff
Benzinmotor
Wenn an der Tankstelle diese Type n von Kraftstoffkennzeichnungen
angegeben sind, verwenden Sie nur Kraftstoff mit einer der folgenden
Kennzeichnungen.

EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß Europäischer Norm EN228
verwenden.
Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer Okt-
anzahl von 95 oder höher.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer Okt-
anzahl von 95 oder höher.
Dieselmotor
Wenn an der Tankstelle diese Type n von Kraftstoffkennzeichnungen
angegeben sind, verwenden Sie nur Kraftstoff mit einer der folgenden
Kennzeichnungen.

EU-Raum:
Sie dürfen nur Dieselkraftstoff ge mäß Europäischer Norm EN590 oder
EN16734 verwenden.
Außer EU-Raum:
Sie dürfen nur Dieselkraftstoff mi t einem Schwefelgehalt von 10 ppm
oder weniger und einer Cetanzahl von 48 oder höher verwenden.
Nur Russland:
Sie dürfen nur Dieselkraftstoff mit einer Cetanzahl von 48 oder höher
verwenden.
Sie dürfen nur Dieselkraftstoff gemäß GOST R52368-2005 (Schwefel-
gehalt von max. 10 ppm) verwenden.
