5418-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52K29SE

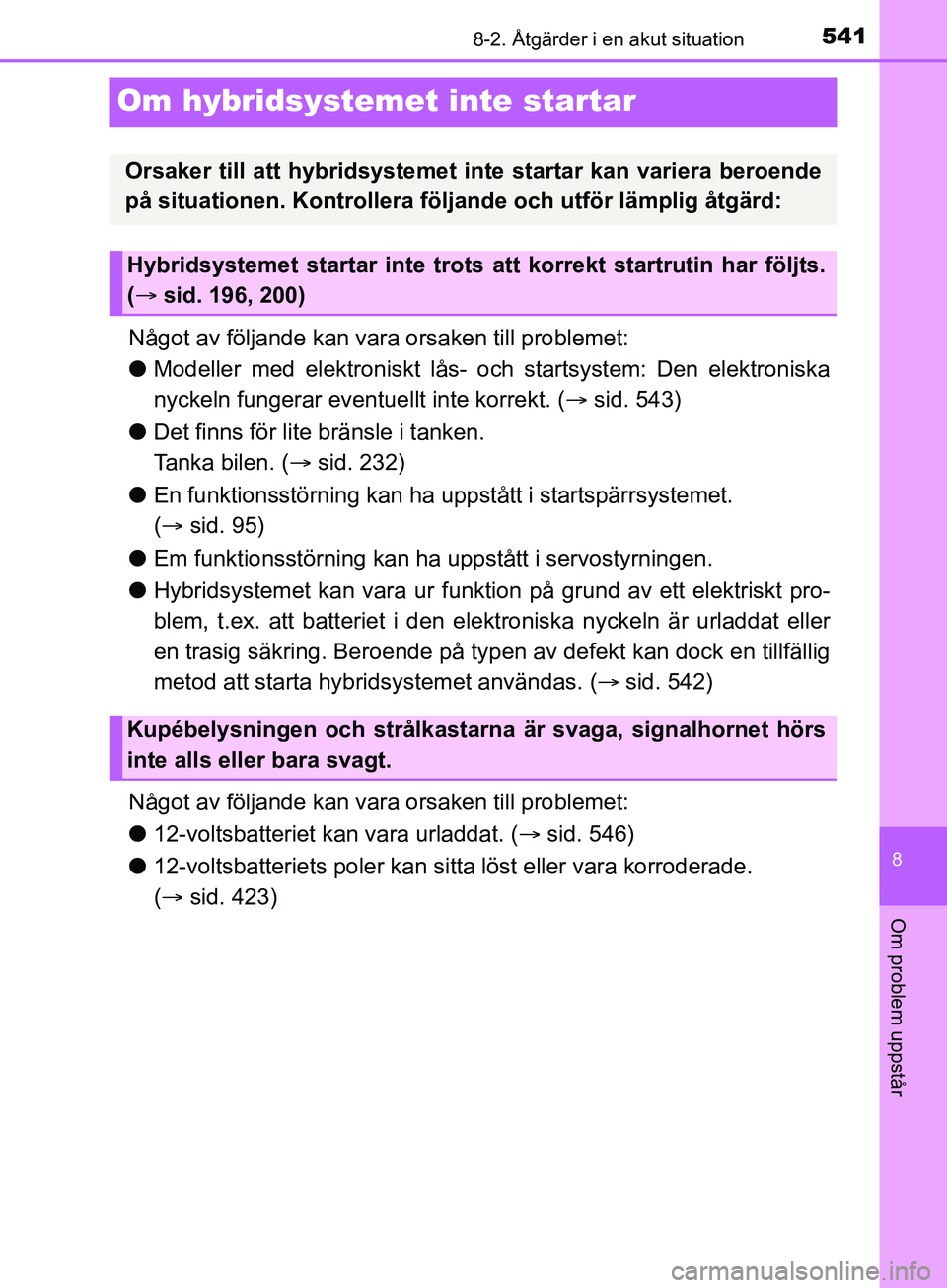

Om hybridsystemet inte startar
Något av följande kan vara orsaken till problemet:
lModeller med elektroniskt lås- och startsystem: Den elektroniska
nyckeln fungerar eventuel lt inte korrekt. (sid. 543)
l Det finns för lite bränsle i tanken.
Tanka bilen. ( sid. 232)
l En funktionsstörning kan ha up pstått i startspärrsystemet.
(  sid. 95)
l Em funktionsstörning kan ha uppstått i servostyrningen.
l Hybridsystemet kan vara ur funktion på grund av ett elektriskt pro-
blem, t.ex. att batteriet i den elek troniska nyckeln är urladdat eller
en trasig säkring. Be roende på typen av defekt kan dock en tillfällig
metod att starta hybridsystemet användas. ( sid. 542)
Något av följande kan vara orsaken till problemet:
l 12-voltsbatteriet kan vara urladdat. ( sid. 546)
l 12-voltsbatteriets poler kan sitta löst eller vara korroderade.
( sid. 423)
Orsaker till att hybridsystemet inte startar kan variera beroende
på situationen. Kontrollera följande och utför lämplig åtgärd:
Hybridsystemet startar inte trots att korrekt startrutin har följts.
( sid. 196, 200)
Kupébelysningen och strålkastarna är svaga, signalhornet hörs
inte alls eller bara svagt.
OM52K29SE.book Page 541 Mond ay, December 10, 2018 4:19 PM

5428-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52K29SE

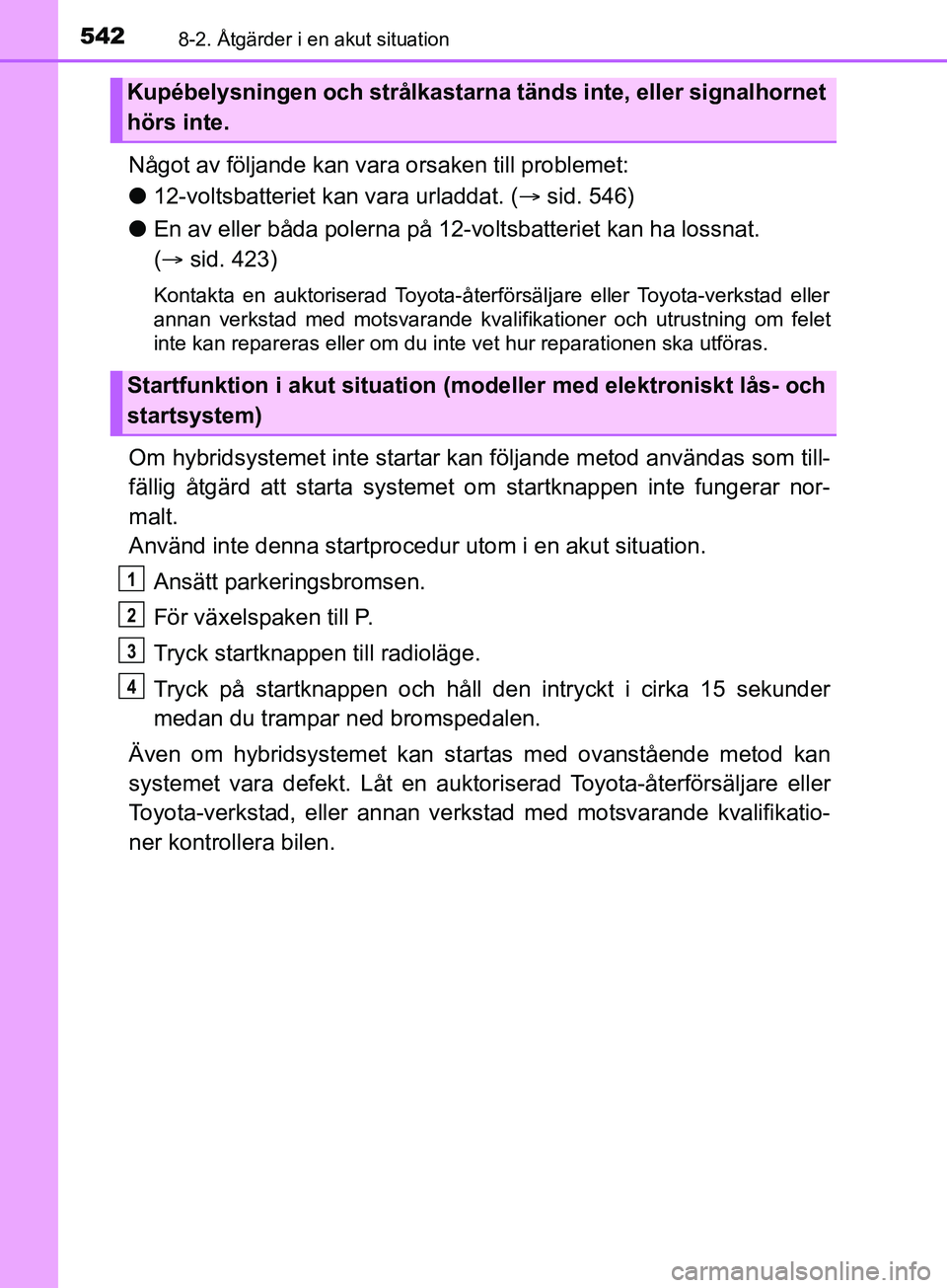

Något av följande kan vara orsaken till problemet:
l12-voltsbatteriet kan vara urladdat. ( sid. 546)
l En av eller båda polerna på 12-voltsbatteriet kan ha lossnat.
( sid. 423)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning om felet
inte kan repareras eller om du inte vet hur reparationen ska utföras.
Om hybridsystemet inte startar kan följande metod användas som till-
fällig åtgärd att starta systemet om startknappen inte fungerar nor-
malt.
Använd inte denna startprocedur utom i en akut situation.
Ansätt parkeringsbromsen.
För växelspaken till P.
Tryck startknappen till radioläge.
Tryck på startknappen och håll den intryckt i cirka 15 sekunder
medan du trampar ned bromspedalen.
Även om hybridsystemet kan startas med ovanstående metod kan
systemet vara defekt. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner kontrollera bilen.
Kupébelysningen och strålkastarna tänds inte, eller signalhornet
hörs inte.
Startfunktion i akut situation (mode ller med elektroniskt lås- och
startsystem)
1
2
3
4
OM52K29SE.book Page 542 Mond ay, December 10, 2018 4:19 PM

5438-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52K29SE

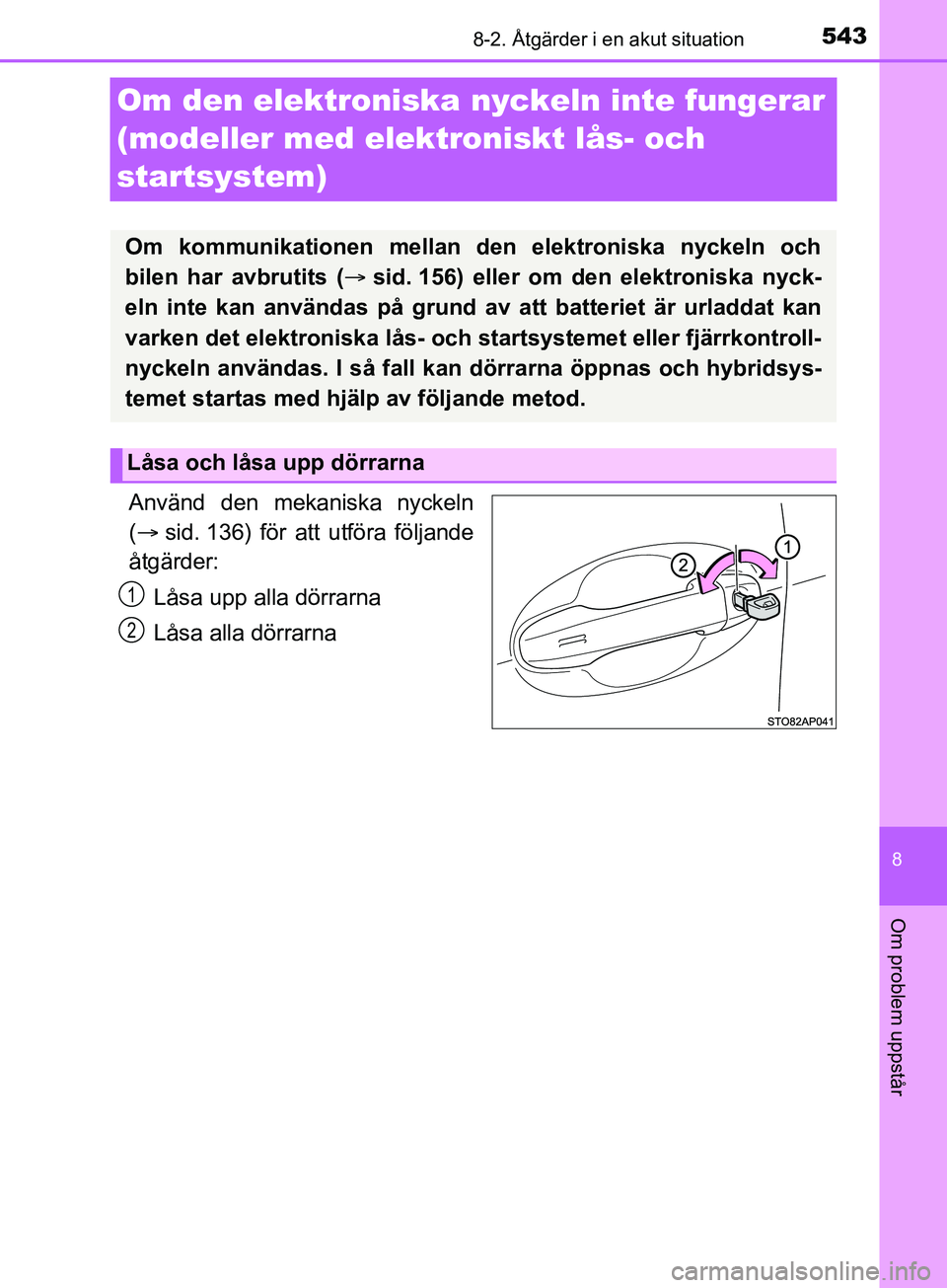

Om den elektroniska nyckeln inte fungerar
(modeller med elektroniskt lås- och
startsystem)
Använd den mekaniska nyckeln
( sid. 136) för att utföra följande
åtgärder:
Låsa upp alla dörrarna
Låsa alla dörrarna
Om kommunikationen mellan den elektroniska nyckeln och
bilen har avbrutits ( sid. 156) eller om den elektroniska nyck-
eln inte kan användas på grund av att batteriet är urladdat kan
varken det elektroniska lås- och startsystemet eller fjärrkontroll-
nyckeln användas. I så fall kan dörrarna öppnas och hybridsys-
temet startas med hjälp av följande metod.
Låsa och låsa upp dörrarna
1
2
OM52K29SE.book Page 543 Mond ay, December 10, 2018 4:19 PM

5448-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52K29SE

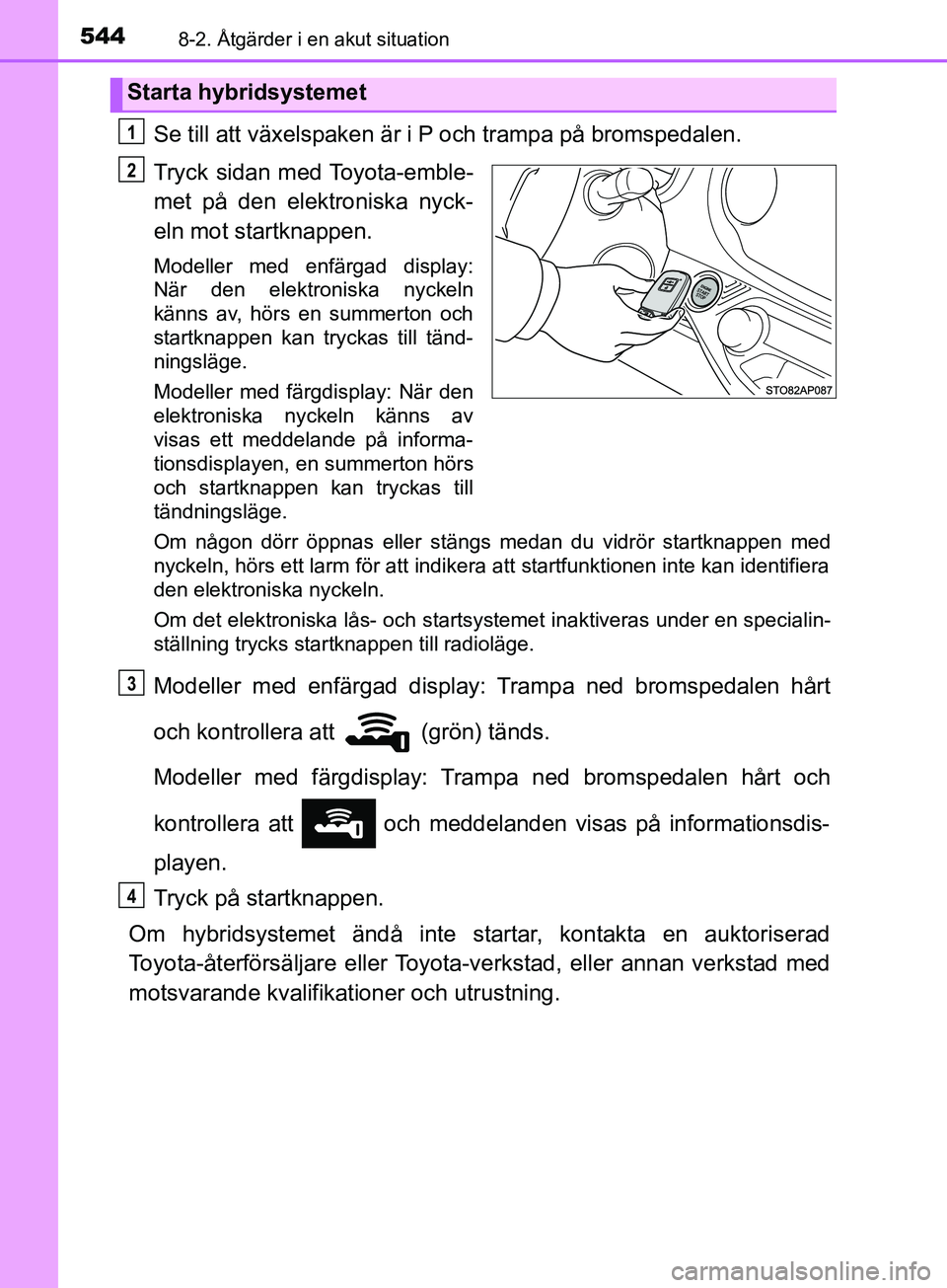

Se till att växelspaken är i P och trampa på bromspedalen.
Tryck sidan med Toyota-emble-
met på den elektroniska nyck-
eln mot startknappen.
Modeller med enfärgad display:
När den elektroniska nyckeln
känns av, hörs en summerton och
startknappen kan tryckas till tänd-
ningsläge.
Modeller med färgdisplay: När den
elektroniska nyckeln känns av
visas ett meddelande på informa-
tionsdisplayen, en summerton hörs
och startknappen kan tryckas till
tändningsläge.
Om någon dörr öppnas eller stängs medan du vidrör startknappen med
nyckeln, hörs ett larm för att indikera att startfunktionen inte kan identifiera
den elektroniska nyckeln.
Om det elektroniska lås- och startsystemet inaktiveras under en specialin-
ställning trycks startknappen till radioläge.
Modeller med enfärgad display: Trampa ned bromspedalen hårt
och kontrollera att (grön) tänds.
Modeller med färgdisplay: Trampa ned bromspedalen hårt och
kontrollera att och meddelanden visas på informationsdis-
playen.
Tryck på startknappen.
Om hybridsystemet ändå inte startar, kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-v erkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Starta hybridsystemet
1
2
3
4
OM52K29SE.book Page 544 Mond ay, December 10, 2018 4:19 PM

5458-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52K29SE

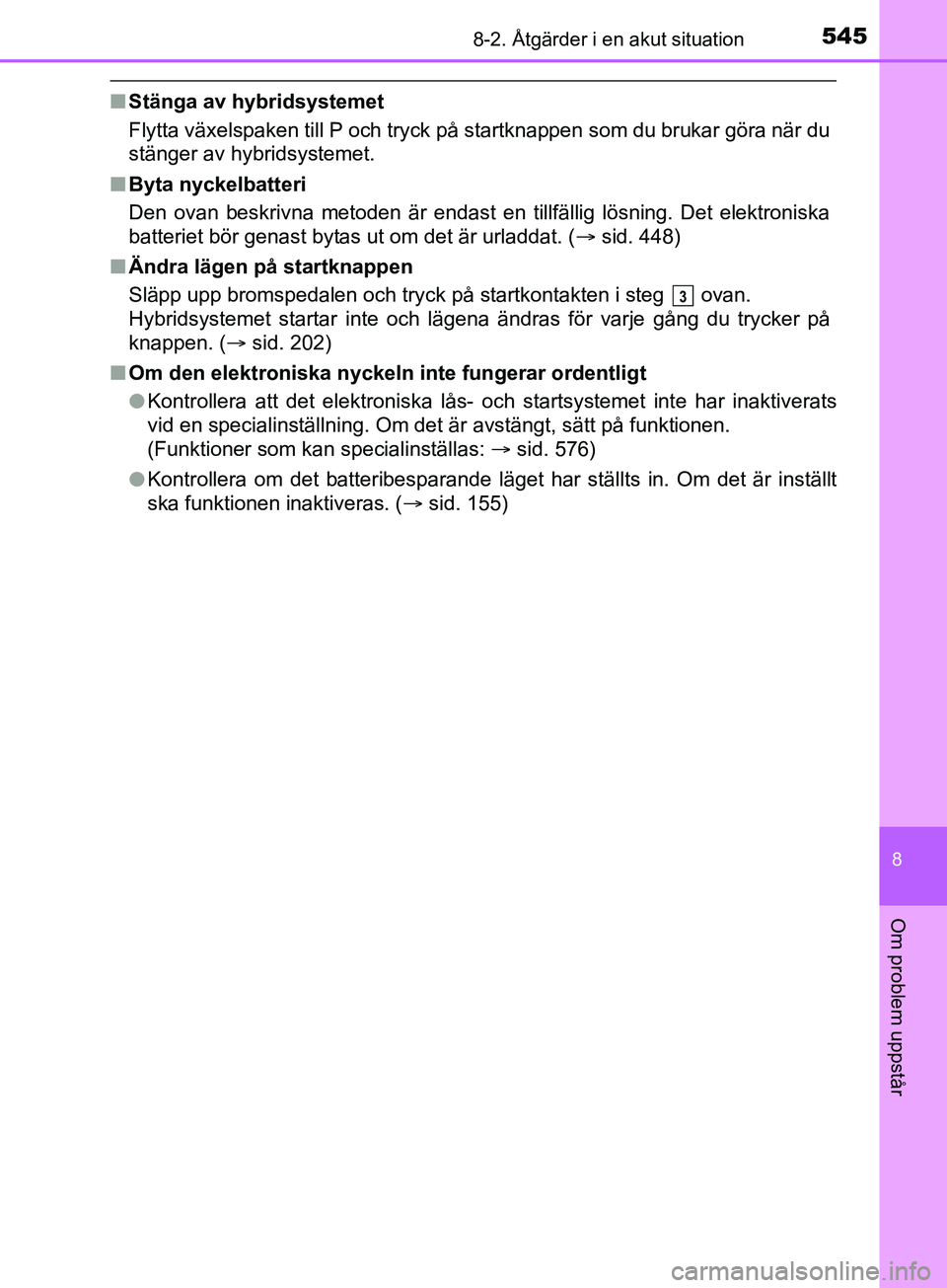

nStänga av hybridsystemet
Flytta växelspaken till P och tryck på startknappen som du brukar göra när du
stänger av hybridsystemet.
n Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska
batteriet bör genast bytas ut om det är urladdat. ( sid. 448)
n Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på startkontakten i steg ovan.
Hybridsystemet startar inte och lägena ändras för varje gång du trycker på
knappen. ( sid. 202)
n Om den elektroniska nyckeln inte fungerar ordentligt
lKontrollera att det elektroniska lås- och startsystemet inte har inaktiverats
vid en specialinställning. Om det är avstängt, sätt på funktionen.
(Funktioner som kan specialinställas: sid. 576)
l Kontrollera om det batteribesparande läget har ställts in. Om det är inställt
ska funktionen inaktiveras. ( sid. 155)
3
OM52K29SE.book Page 545 Mond ay, December 10, 2018 4:19 PM

5468-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52K29SE

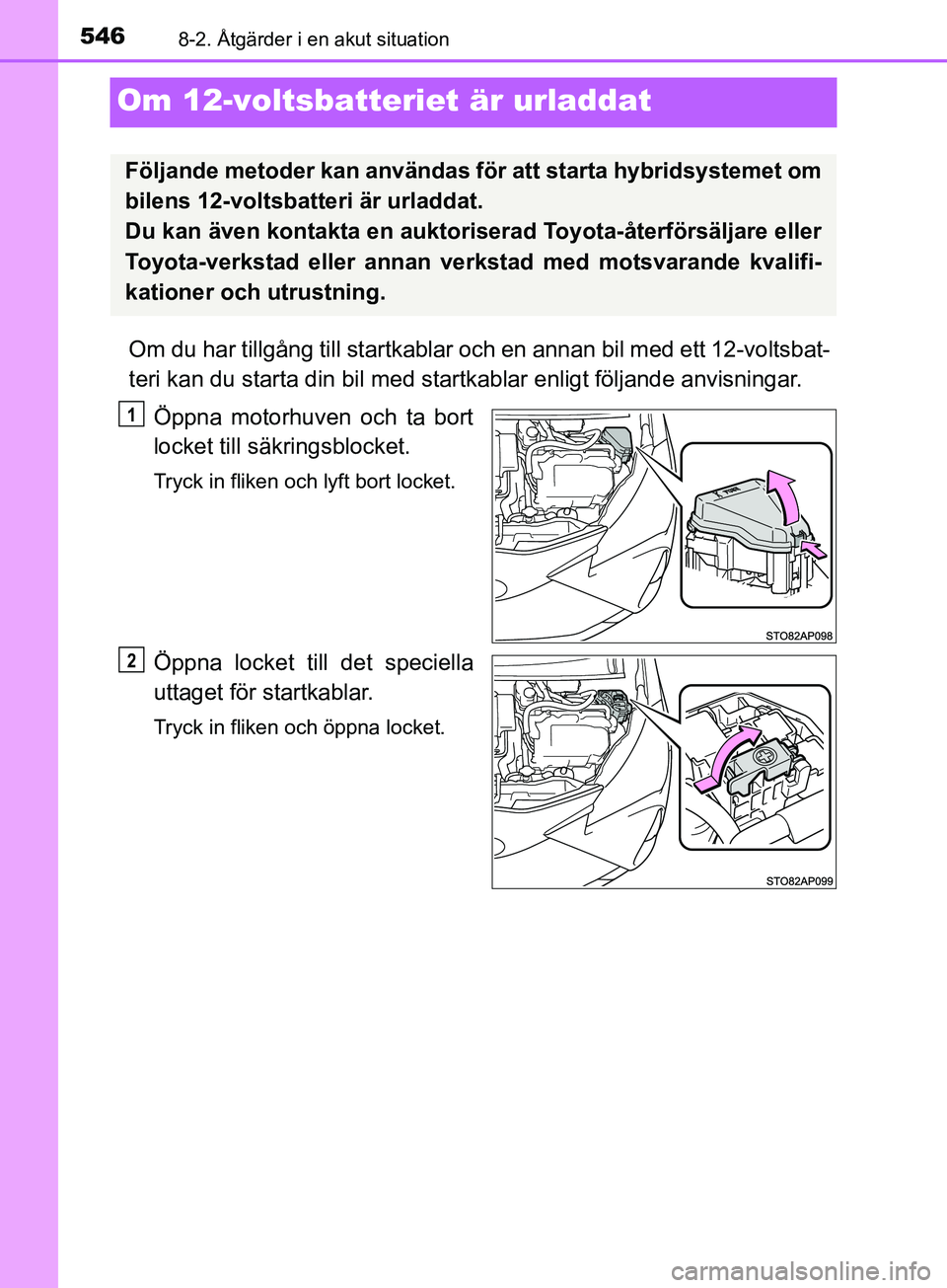

Om 12-voltsbatteriet är urladdat
Om du har tillgång till startkablar och en annan bil med ett 12-voltsbat-
teri kan du starta din bil med startkablar enligt följande anvisningar.
Öppna motorhuven och ta bort
locket till säkringsblocket.
Tryck in fliken och lyft bort locket.
Öppna locket till det speciella
uttaget för startkablar.
Tryck in fliken och öppna locket.
Följande metoder kan användas för att starta hybridsystemet om
bilens 12-voltsbatteri är urladdat.
Du kan även kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
1
2
OM52K29SE.book Page 546 Mond ay, December 10, 2018 4:19 PM

5478-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52K29SE

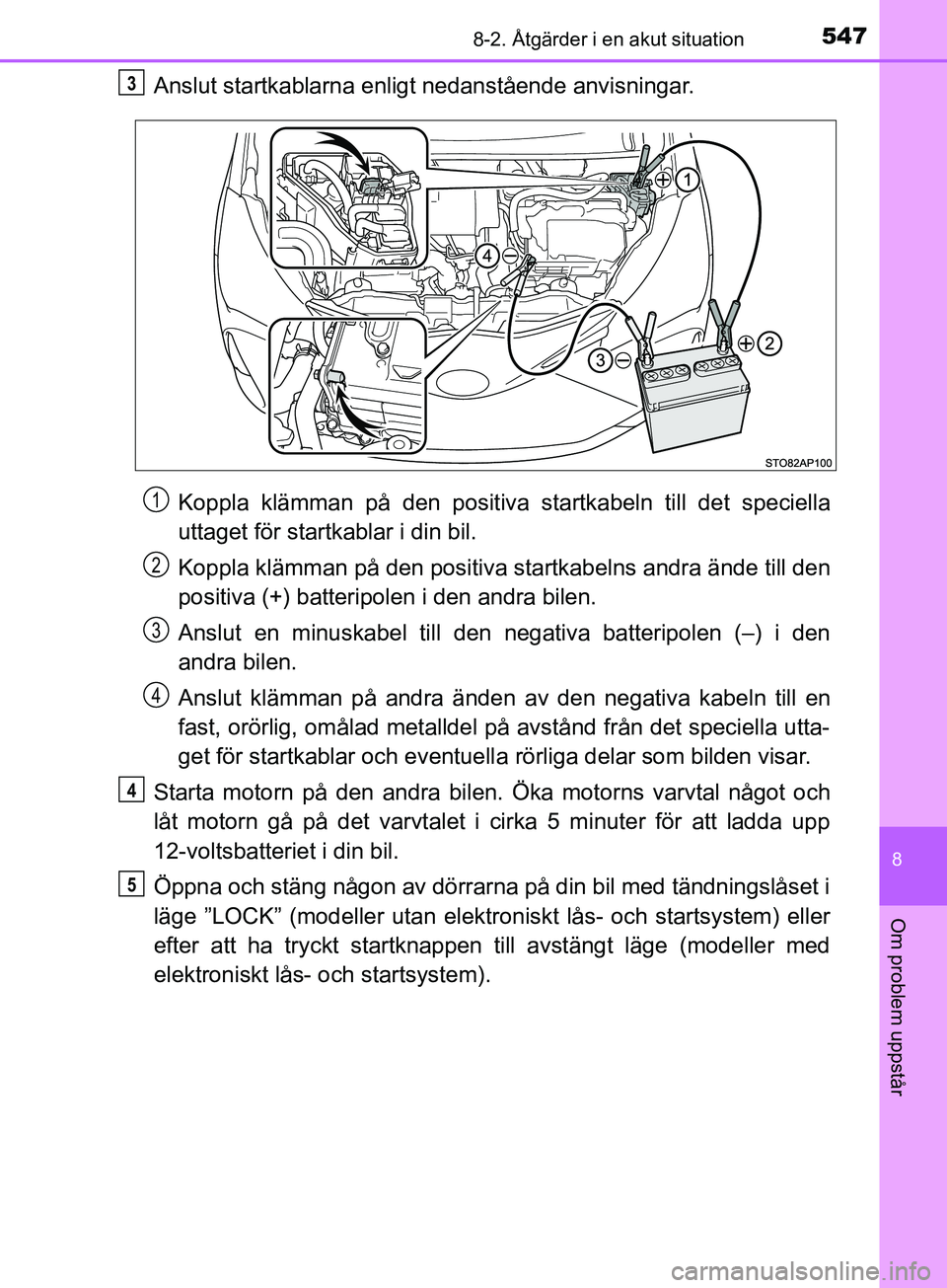

Anslut startkablarna enligt nedanstående anvisningar.Koppla klämman på den positiva startkabeln till det speciella
uttaget för startkablar i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Anslut klämman på andra änden av den negativa kabeln till en
fast, orörlig, omålad metalldel på avstånd från det speciella utta-
get för startkablar och eventuell a rörliga delar som bilden visar.
Starta motorn på den andra bilen. Öka motorns varvtal något och
låt motorn gå på det varvtalet i cirka 5 minuter för att ladda upp
12-voltsbatteriet i din bil.
Öppna och stäng någon av dörrarna på din bil med tändningslåset i
läge ”LOCK” (modeller utan elektron iskt lås- och startsystem) eller
efter att ha tryckt startknappen till avstängt läge (modeller med
elektroniskt lås- och startsystem).3
1
2
3
4
4
5
OM52K29SE.book Page 547 Mond ay, December 10, 2018 4:19 PM

5488-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52K29SE

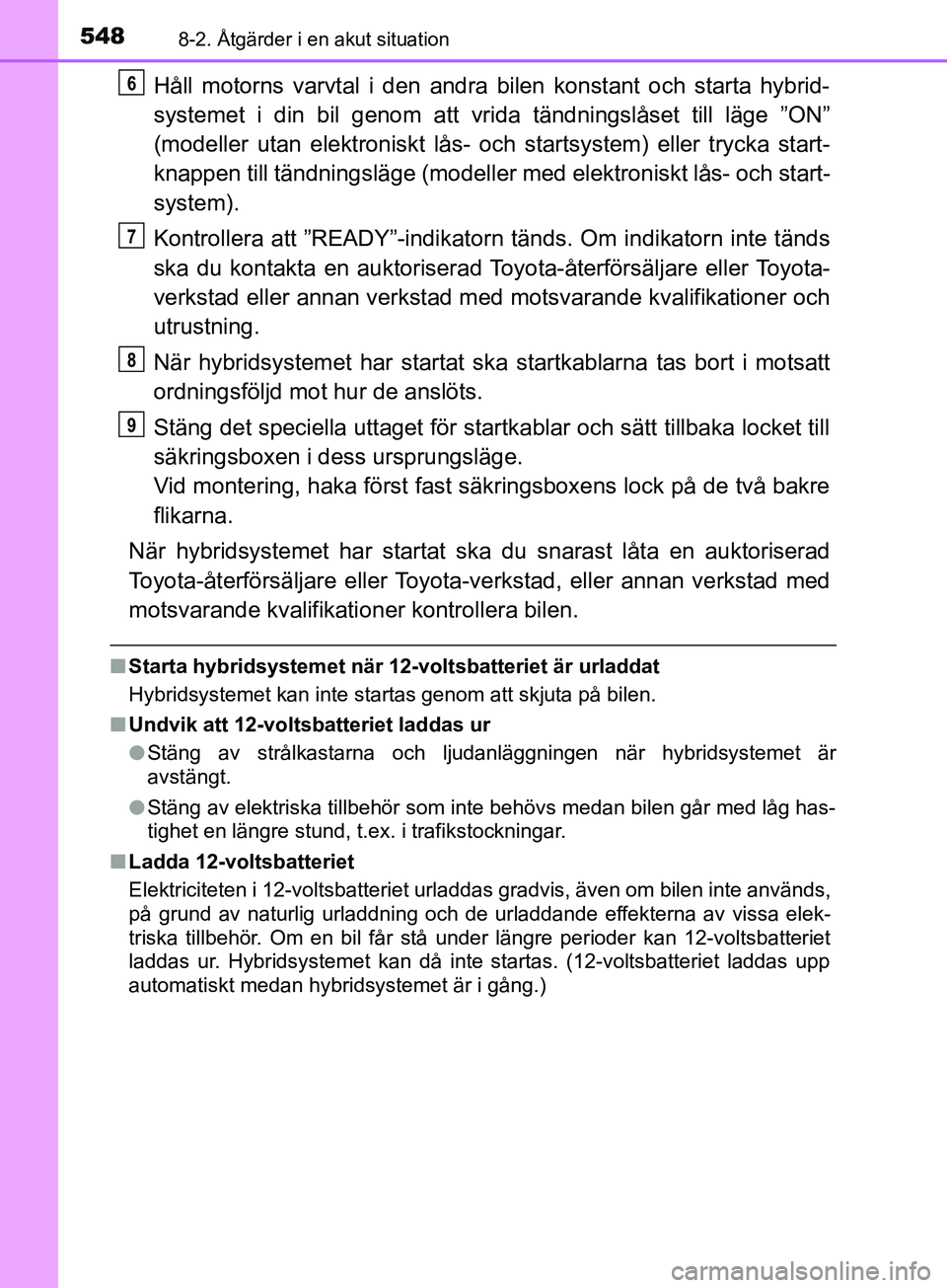

Håll motorns varvtal i den andra bilen konstant och starta hybrid-
systemet i din bil genom att vrida tändningslåset till läge ”ON”
(modeller utan elektroniskt lås- och startsystem) eller trycka start-
knappen till tändningsläge (modeller med elektroniskt lås- och start-
system).
Kontrollera att ”READY”-indikatorn tänds. Om indikatorn inte tänds
ska du kontakta en auktoriserad To yota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
När hybridsystemet har startat ska startkablarna tas bort i motsatt
ordningsföljd mot hur de anslöts.
Stäng det speciella uttaget för startkablar och sätt tillbaka locket till
säkringsboxen i dess ursprungsläge.
Vid montering, haka först fast säkringsboxens lock på de två bakre
flikarna.
När hybridsystemet har startat ska du snarast låta en auktoriserad
Toyota-återförsäljare eller Toyota-v erkstad, eller annan verkstad med
motsvarande kvalifikati oner kontrollera bilen.
nStarta hybridsystemet när 12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom att skjuta på bilen.
n Undvik att 12-voltsbatteriet laddas ur
lStäng av strålkastarna och ljudanläggningen när hybridsystemet är
avstängt.
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafikstockningar.
n Ladda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas gradvis, även om bilen inte används,
på grund av naturlig urladdning och de urladdande effekterna av vissa elek-
triska tillbehör. Om en bil får stå under längre perioder kan 12-voltsbatteriet
laddas ur. Hybridsystemet kan då inte startas. (12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i gång.)
6
7
8
9
OM52K29SE.book Page 548 Mond ay, December 10, 2018 4:19 PM

5498-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52K29SEn
Säkerhetsåtgärder när bilens batteri är urladdat (modeller med elektro-
niskt lås- och startsystem)
lI vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska lås-
och startsystemet om 12-voltsbatteriet har blivit bortkopplat och sedan
inkopplat igen. Lås och lås upp dörrarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
l Hybridsystemet startar kanske inte vid första försöket efter att 12-voltsbatte-
riet har laddats upp, men startar normalt vid andra försöket. Det är inte en
funktionsstörning.
l Startknappens läge memoreras av bilen. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det var i innan 12-voltsbatt\
eriet laddades
u r.
Tryck startknappen till avstängt läge innan du kopplar loss 12-voltsbatteriet.
Om startknappen var i radioläge eller tändningsläge innan 12-voltsbatteriet
laddades ur kan eventuellt ljudanläggningen och/eller luftkonditioneringen
användas efter att 12-voltsbatteriet har anslutits igen.
VARNING
n Undvik brand eller explosioner i 12-voltsbatteriet
Observera följande anvisningar för att förhindra att lättantä\
ndlig gas som
kan avges från 12-voltsbatteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att den andra änden av startkabeln som är ansluten till ”+”-polen inte
kommer i beröring med andra delar eller metallytor i närheten, t.ex. fästen
eller olackerad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, tänd inte tändstickor eller cigarettändare och låt inte öppen eld
komma i närheten av 12-voltsbatteriet.
n Efter laddning av 12-voltsbatteriet
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera 12-voltsbatteriet sna-
rast möjligt. Om ett 12-voltsbatteri håller på att försämras kan det börja
avge en illaluktande gas vilket kan ha negativ inverkan på passagerarnas
hälsa.
OM52K29SE.book Page 549 Mond ay, December 10, 2018 4:19 PM

5508-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52K29SE
VARNING
n När 12-voltsbatteriet ansluts igen
 sid. 428
n 12-voltsbatteri, säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar. Observera följande säkerhetsåtgär-
der vid hantering av 12-voltsbatteriet:
l När du arbetar med 12-voltsbatteriet ska du alltid bära skyddsglasögon
och vara försiktig så att ingen batterivätska (syra) kommer i kontakt med
hud, kläder eller bilens kaross.
l Luta dig inte över 12-voltsbatteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat batterifästet, polerna och andra
delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av 12-voltsbatteriet.
OBSERVERA
n Vid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläk-
ten.
n Särskilt uttag för startkablar
Det särskilda uttaget för startkablar ska användas vid laddning av 12-volts-
batteriet från ett annat fordon i en nödsituation. Uttaget kan inte användas
för start med startkablar av en annan bil.
OM52K29SE.book Page 550 Mond ay, December 10, 2018 4:19 PM
