TOYOTA YARIS 2019 Bruksanvisningar (in Swedish)

5619-1. Specifikationer
9
Bilens specifikationer
YARIS_HV_OM_Europe_OM52K29SEn
Chassinummer
Chassinumret är det som juridiskt
sett identifierar din bil. Detta
nummer är den viktigaste identifieringen av din bil. Det används vid
registrering av dig som ägare av bilen.
Numret är instansat under
höger framsäte.
Numret anges också på tillver-
karens dekal som sitter på
mittstolpens vänstra sida.
nMotornummer
Motornumret är instansat på cylinderblocket som bilden visar.
Chassinummer och typskylt
OM52K29SE.book Page 561 Mond ay, December 10, 2018 4:19 PM

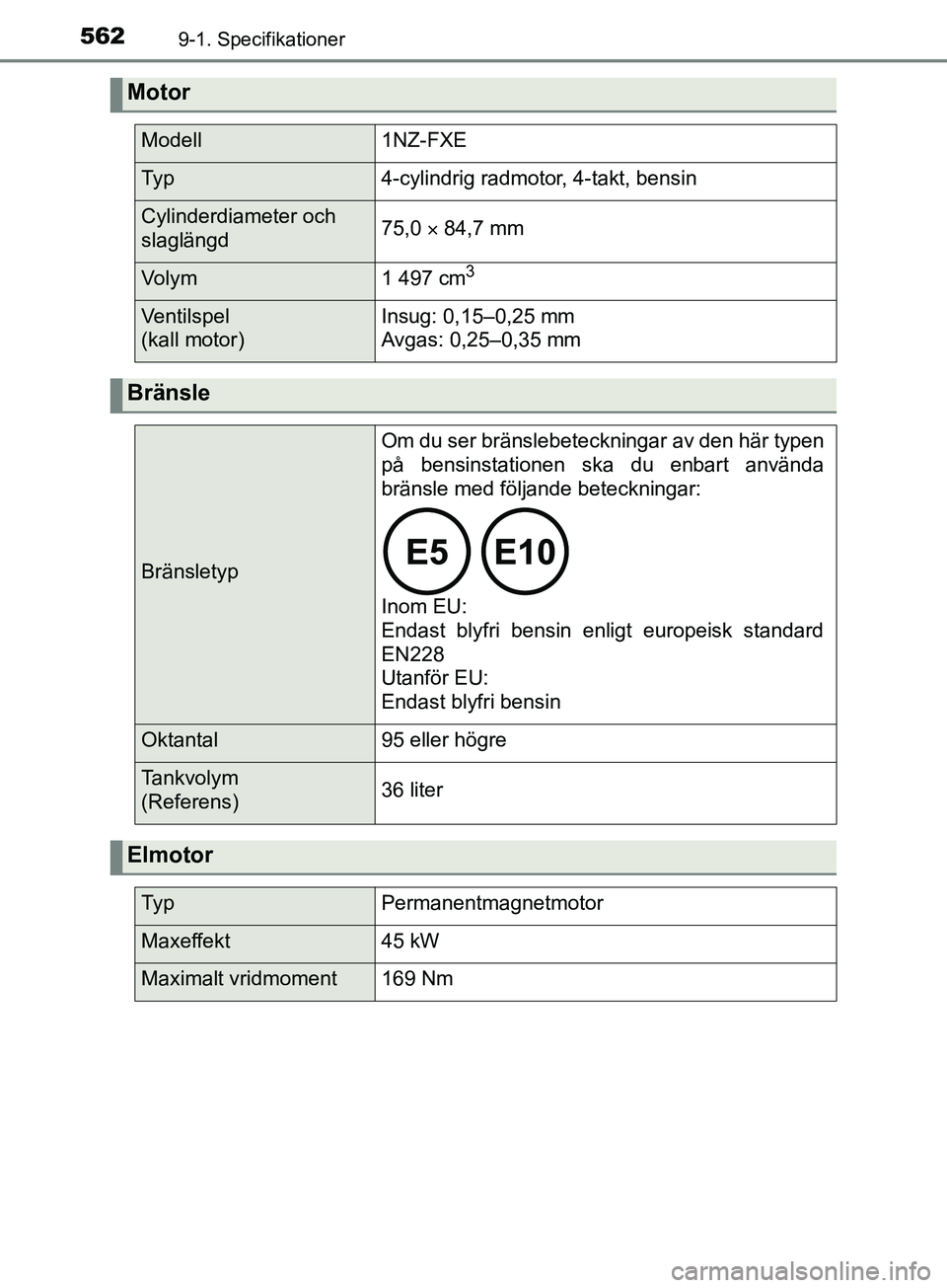

5629-1. Specifikationer
YARIS_HV_OM_Europe_OM52K29SE
Motor
Modell1NZ-FXE
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd75,0  84,7 mm
Volym1 497 cm3
Ventilspel
(kall motor)Insug: 0,15–0,25 mm
Avgas: 0,25–0,35 mm
Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här typen
på bensinstationen ska du enbart använda
bränsle med följande beteckningar:

Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)36 liter
Elmotor
Ty pPermanentmagnetmotor
Maxeffekt45 kW
Maximalt vridmoment169 Nm
OM52K29SE.book Page 562 Mond ay, December 10, 2018 4:19 PM

5639-1. Specifikationer
9
Bilens specifikationer
YARIS_HV_OM_Europe_OM52K29SEn
Oljevolym (Tömning och
påfyllning – referens*)
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på mätstickan.
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal20 moduler
Total spänning144 V
Smörjsystem
Med filter 3,7 liter
Utan filter 3,4 liter
OM52K29SE.book Page 563 Mond ay, December 10, 2018 4:19 PM

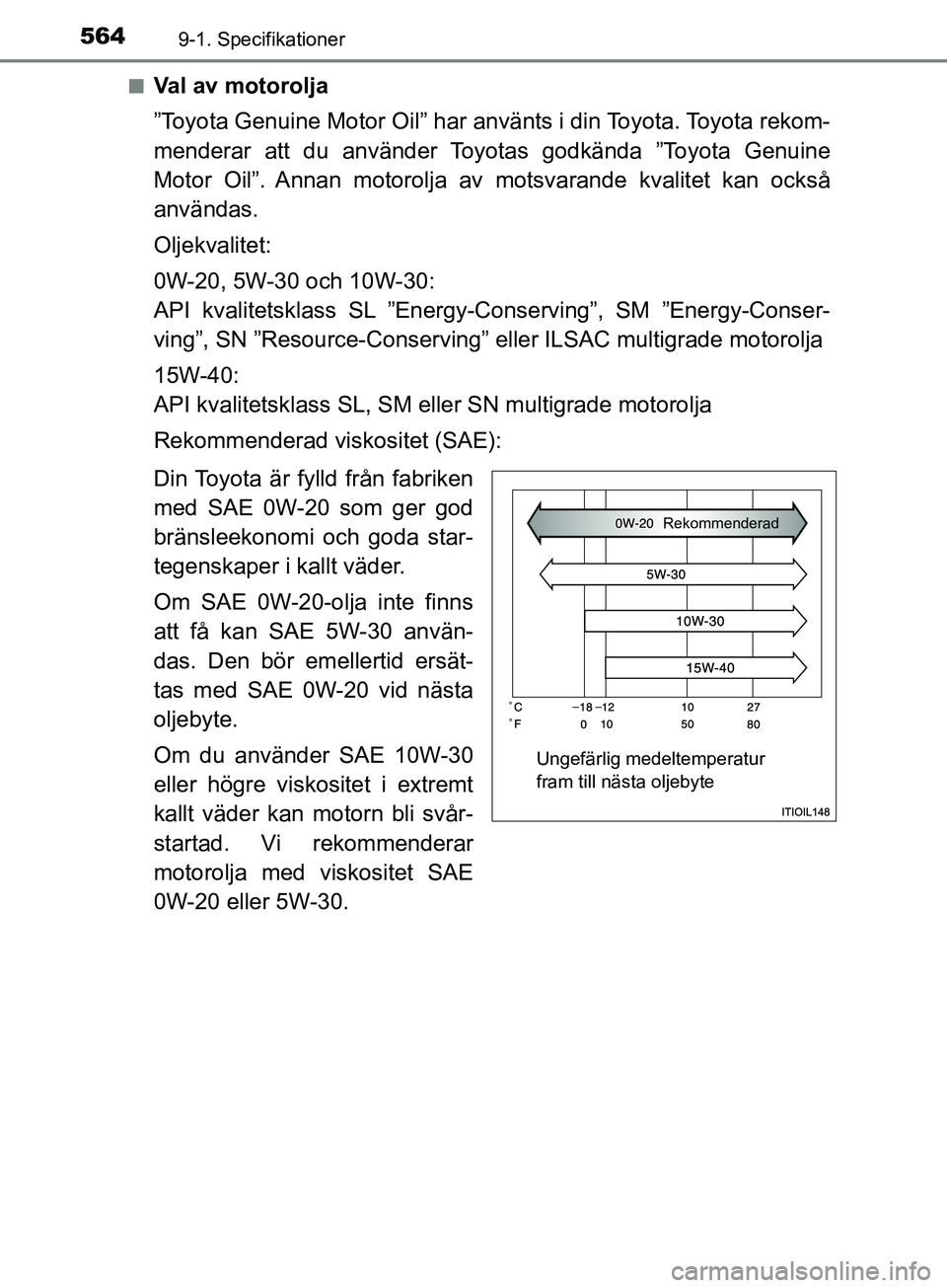

5649-1. Specifikationer
YARIS_HV_OM_Europe_OM52K29SEn
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-C
onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 som ger god
bränsleekonomi och goda star-
tegenskaper i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Ungefärlig medeltemperatur
fram till nästa oljebyte
Rekommenderad
OM52K29SE.book Page 564 Mond ay, December 10, 2018 4:19 PM

5659-1. Specifikationer
9
Bilens specifikationer
YARIS_HV_OM_Europe_OM52K29SE
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt
SAE.
Nedre delen: ”Resource-Con-
serving” betyder att oljan har
bränslebesparande och miljö-
skyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
1
2
OM52K29SE.book Page 565 Mond ay, December 10, 2018 4:19 PM

5669-1. Specifikationer
YARIS_HV_OM_Europe_OM52K29SE
Kylsystem
Volym
(Referens)
Bensinmotor
4,5 liter
Drivenhet
1,6 liter
Kylarvätska
Någon av följande kan användas:
• ”Toyota Super Long Life Coolant”
• Likvärdig etylenglykolbaserad kylarvätska som inte innehåller silikat, amin, nitrit, eller borat
med Hybrid Organic Acid-teknik med lång livs-
längd.
Använd inte enbart vatten.
Tändsystem
Tändstift
FabrikatDENSO FK16R-A8
Elektrodavstånd0,8 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
12-voltsbatteri
Tomgångsspänning*
vid 20 °C: 12,0 V eller högre
Om spänningen är lägre än standardvärdet ska
batteriet laddas upp.
(
*: Spänningen kontrolleras 20 minuter efter att
hybridsystemet stängts av och alla lampor
släckts.)
Laddströmstyrka 3–4 A max.
OM52K29SE.book Page 566 Mond ay, December 10, 2018 4:19 PM

5679-1. Specifikationer
9
Bilens specifikationer
YARIS_HV_OM_Europe_OM52K29SE
*: Vätskekapaciteten anges som referens. Om däcken måste bytas ut ska dukontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
*1: Minimum pedalspel när pedalen tr ampas ner med kraften 300 N medan
hybridsystemet är igång
*2: Parkeringsbromsens rörelse när den dras upp med kraften 200 N
*3: Följ anvisningarna för rekommenderade vätsketyper för bromsvätskebe- hållaren.
Växellåda
Oljevolym*3,3 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
n Automatväxellådsolja, typ
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, och, i
slutänden kan växellådan skadas.
Bromsar
Pedalavstånd till golvet*175 mm
Pedalspel 1–6 mm
Parkeringsbromsens rörelse*24–7 hack
Vätsketyp*3SAE J1704 eller FMVSS No.116 DOT 4
SAE J1703 eller FMVSS No.116 DOT 3
Styrsystem
Fritt spelHögst 30 mm
OM52K29SE.book Page 567 Monday, December 10, 2018 4:19 PM

5689-1. Specifikationer
YARIS_HV_OM_Europe_OM52K29SE
15-tumsdäck
*: På vissa modeller visas ECO däcktryck på däcktrycketiketten. (sid. 516)
”ECO-däck rekommenderas för att optimera bränsleekonomin.
Lufttrycket i däcken inverkar på åkkomfort, vägljud och styregenskaper.”
Däck och fälgar
Däckdimension175/65R15 84H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Framhjul
kPa (bar)Bakhjul
kPa (bar)
Standardlufttryck:
230 (2,3)
ECO lufttryck
*:
250 (2,5)
Standardlufttryck:
220 (2,2)
ECO lufttryck
*:
240 (2,4)
Fälgdimension15  5J, 15  5 1/2J
Åtdragningsmoment103 Nm
Däckdimension185/60R15 84H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Bilens
hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Under
160 km/tim220 (2,2)200 (2,0)
Över
160 km/tim230 (2,3)200 (2,0)
Fälgdimension15  5 1/2J
Åtdragningsmoment103 Nm
OM52K29SE.book Page 568 Mond ay, December 10, 2018 4:19 PM

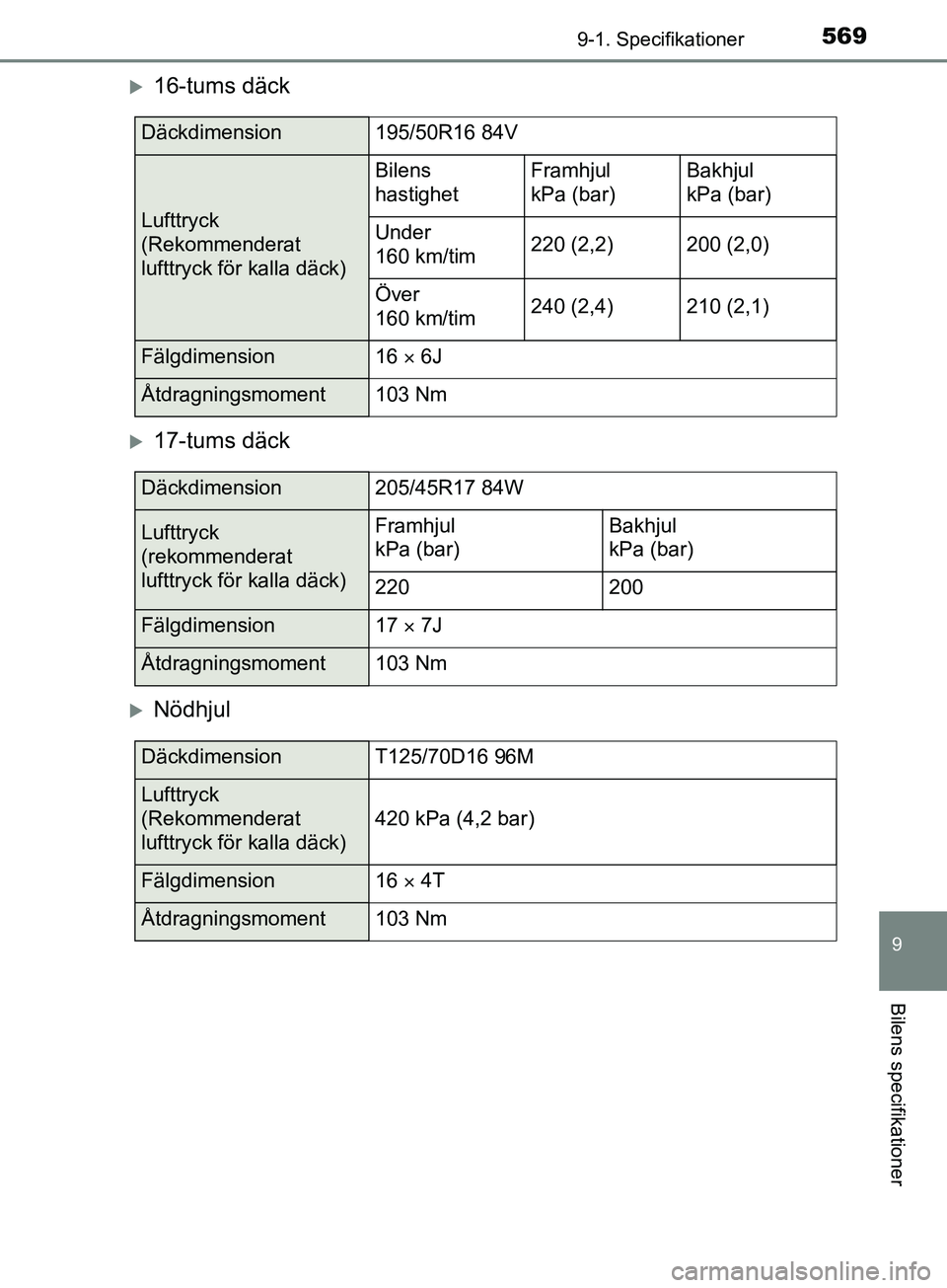

5699-1. Specifikationer
9
Bilens specifikationer
YARIS_HV_OM_Europe_OM52K29SE
16-tums däck
17-tums däck
Nödhjul
Däckdimension195/50R16 84V
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Bilens
hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Under
160 km/tim220 (2,2)200 (2,0)
Över
160 km/tim240 (2,4)210 (2,1)
Fälgdimension16  6J
Åtdragningsmoment103 Nm
Däckdimension205/45R17 84W
Lufttryck
(rekommenderat
lufttryck för kalla däck)Framhjul
kPa (bar)Bakhjul
kPa (bar)
220200
Fälgdimension17  7J
Åtdragningsmoment103 Nm
DäckdimensionT125/70D16 96M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension16  4T
Åtdragningsmoment103 Nm
OM52K29SE.book Page 569 Mond ay, December 10, 2018 4:19 PM

5709-1. Specifikationer
YARIS_HV_OM_Europe_OM52K29SE
Glödlampor
GlödlamporWTy p
Exteriör
Halogenstrålkastare55 A
Dimljus, fram*19B
Främre positionsljus/varselljus (DRL)
(glödlampstyp)21/5C
Körriktningsvisare, fram21D
Körriktningsvisare, sida5D
Bakre körriktningsvisare21D
Bromsljus/bakljus (glödlampstyp)21/5E
Backljus16C
Nummerskyltsbelysning5C
Interiör
Sminkspegelbelysning*5F
Läslampor/kupébelysning5C
Bagagerumsbelysning5F
A: HIR2 halogenlampor
C: Glassockellampor (genomskinlig) E: Bajonettsockel (genomskinlig) B: H16 halogenlampor
D: Glassockellampor (gul) F: Spolformad lampa
*: I förekommande fall
OM52K29SE.book Page 570 Mond ay, December 10, 2018 4:19 PM
