TOYOTA YARIS 2019 Bruksanvisningar (in Swedish)

611-2. Barn och säkerhet
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52K29SE

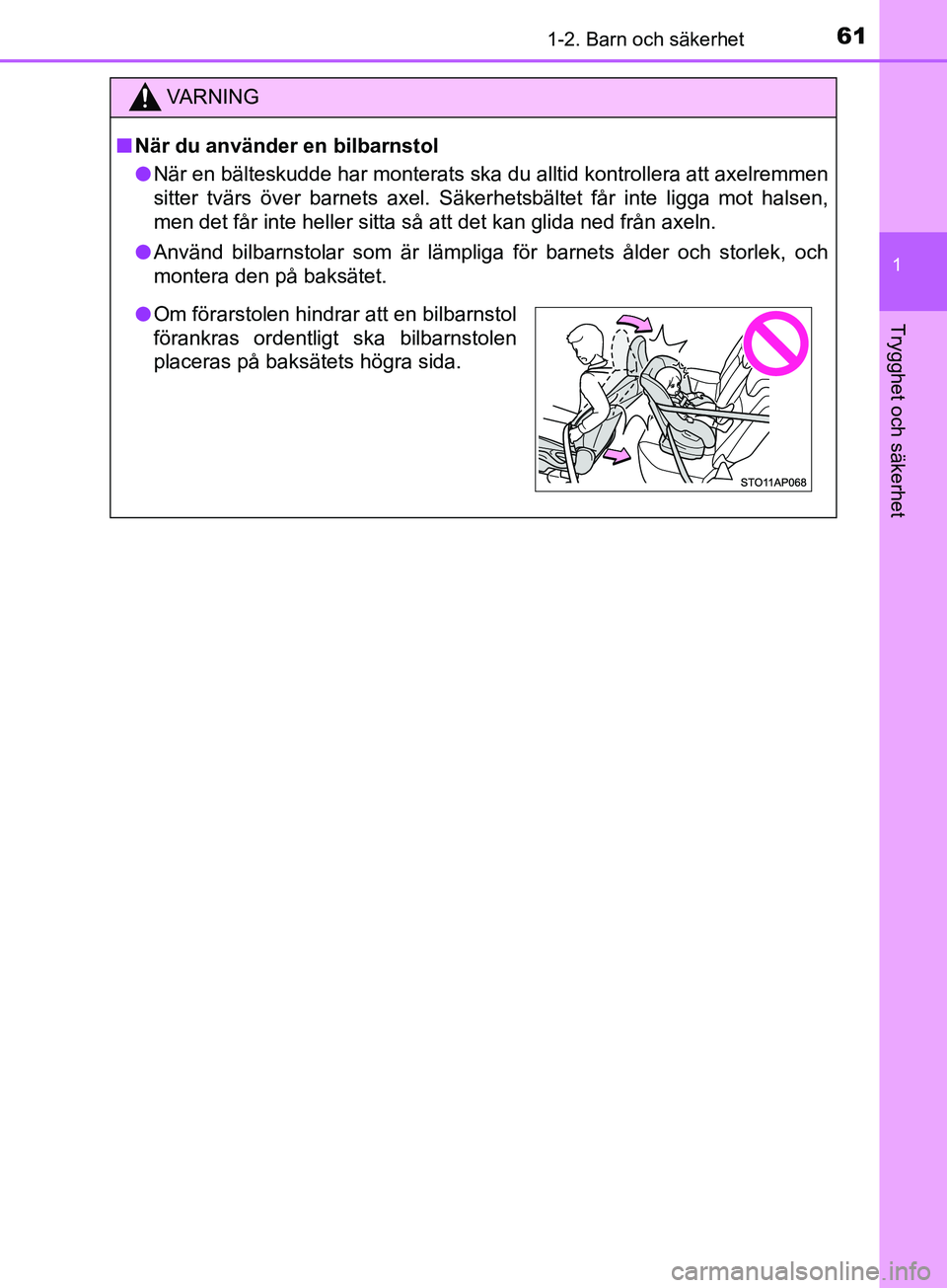

VARNING
n När du använder en bilbarnstol
l När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
l Använd bilbarnstolar som är lämpliga för barnets ålder och storlek, och
montera den på baksätet.
lOm förarstolen hindrar att en bilbarnstol
förankras ordentligt ska bilbarnstolen
placeras på baksätets högra sida.
OM52K29SE.book Page 61 Monday, December 10, 2018 4:19 PM

621-2. Barn och säkerhet
YARIS_HV_OM_Europe_OM52K29SEn
Lämpliga placeringar av bilbar
nstol för respektive sittplats
Lämplighet för bilbarnstola r på respektive sittplats (sid. 64), den
typ av bilbarnstol som kan anv ändas och möjliga sittplatser för
montering visas med symboler.
En bilbarnstol som rekommenderas som lämplig för ditt barn kan
även väljas.
Se annars [Rekommenderade bilbarnstolar och lämplighetstabell]
beträffande rekommenderade bilbarnstolar. ( sid. 68)
Kontrollera den valda bilbarnstolen tillsammans med följande
[Innan du bekräftar lämpligheten av respektive sittplats för bilbarn-
stolar].
nInnan du bekräftar lämpligheten av respektive sittplats för bil-
barnstolar Kontrollera standarder för bilbarnstolar.
Använd en bilbarnstol som uppfyller säkerhetsstandarderna
UN (ECE) R44
*1 eller UN (ECE) R129*1, 2.
Följande godkännandemärke visas på bilbarnstolar som följer
standarden.
Kontrollera att ett godkännandemä rke finns på bilbarnstolen.
Lämpliga placeringar av bilbarnstol för respektive sittplats
(utom GR SPORT-modeller)
1
OM52K29SE.book Page 62 Monday, December 10, 2018 4:19 PM

631-2. Barn och säkerhet
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52K29SE

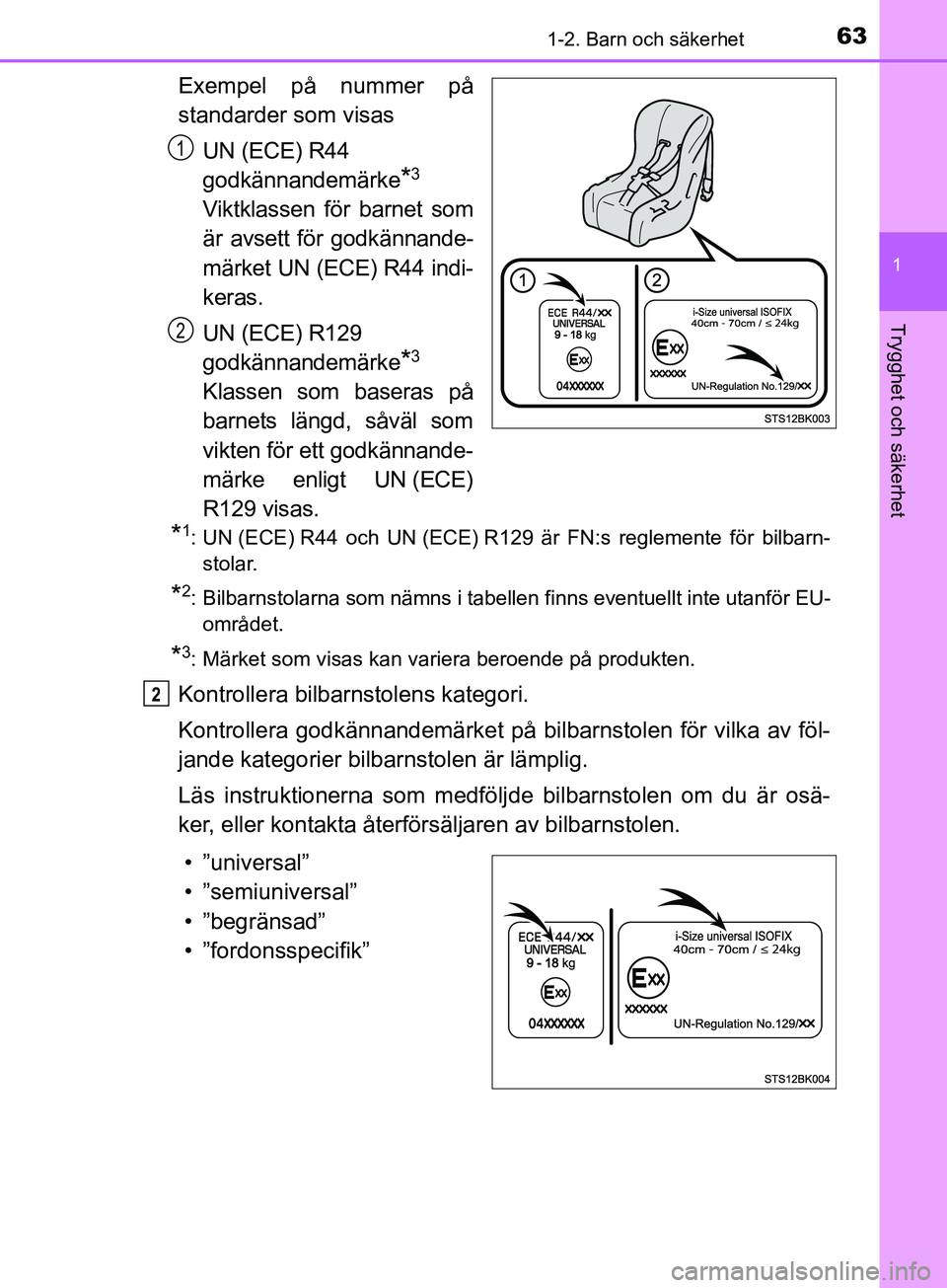

Exempel på nummer på
standarder som visasUN (ECE) R44
godkännandemärke
*3
Viktklassen för barnet som
är avsett för godkännande-
märket UN (ECE) R44 indi-
keras.
UN (ECE) R129
godkännandemärke
*3
Klassen som baseras på
barnets längd, såväl som
vikten för ett godkännande-
märke enligt UN (ECE)
R129 visas.
*1: UN (ECE) R44 och UN (ECE) R129 är FN:s reglemente för bilbarn-stolar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*3: Märket som visas kan variera beroende på produkten.
Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket på bilbarnstolen för vilka av föl-
jande kategorier bilbarnstolen är lämplig.
Läs instruktionerna som medfölj de bilbarnstolen om du är osä-
ker, eller kontakta återförsäljaren av bilbarnstolen.
• ”universal”
• ”semiuniversal”
• ”begränsad”
• ”fordonsspecifik”
1
2
2
OM52K29SE.book Page 63 Monday, December 10, 2018 4:19 PM

641-2. Barn och säkerhet
YARIS_HV_OM_Europe_OM52K29SEn
Lämpligheten av respektive sittplats för bilbarnstolar
*1, 2, 3*4
*3
*3
Lämplig för ”universal” bilbarnstol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som anges i tabellen för rekommen-
derade bilbarnstolar och lämplighet. (
sid. 68)
Lämplig för i-Size- och ISOFIX-bilbarnstolar.
Inkluderar en fästpunkt med övre rem.
Ej lämpligt för bilbarnstol.
Använd aldrig en bakåtvänd bilbarnstol i framsätet om den
manuella i-/urkopplingskontakten till framsäte spassagerarens
krockkudde är på.
1
2
3
OM52K29SE.book Page 64 Monday, December 10, 2018 4:19 PM

651-2. Barn och säkerhet
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52K29SE

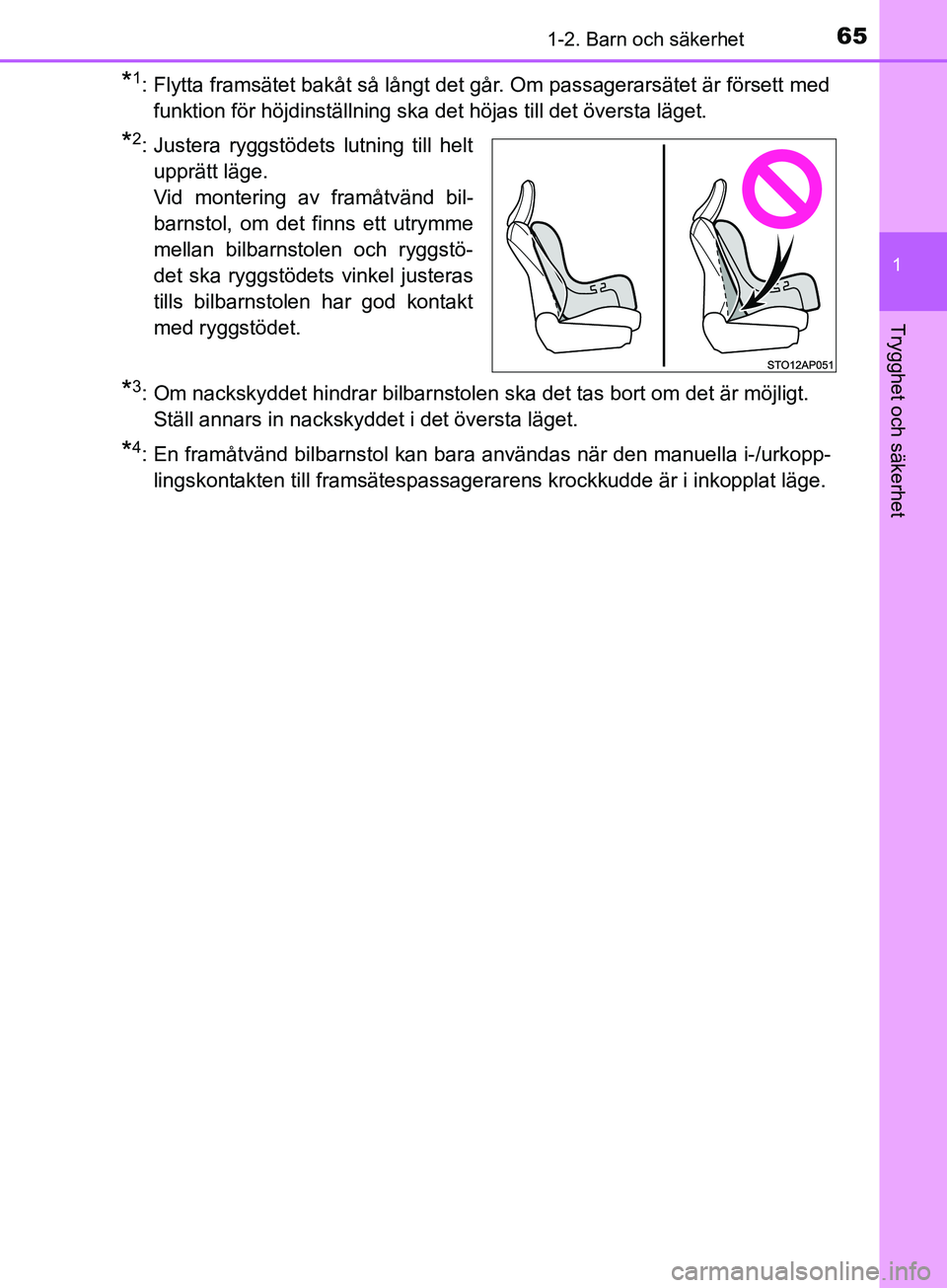

*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett medfunktion för höjdinställning ska det höjas till det översta läget.
*2: Justera ryggstödets lutning till heltupprätt läge.
Vid montering av framåtvänd bil-
barnstol, om det finns ett utrymme
mellan bilbarnstolen och ryggstö-
det ska ryggstödets vinkel justeras
tills bilbarnstolen har god kontakt
med ryggstödet.
*3: Om nackskyddet hindrar bilbarnstolen ska det tas bort om det är möjligt. Ställ annars in nackskyddet i det översta läget.
*4: En framåtvänd bilbarnstol kan bara användas när den manuella i-/urkopp-lingskontakten till framsätespassagerarens krockkudde är i inkopplat läge.
OM52K29SE.book Page 65 Monday, December 10, 2018 4:19 PM

661-2. Barn och säkerhet
YARIS_HV_OM_Europe_OM52K29SEn

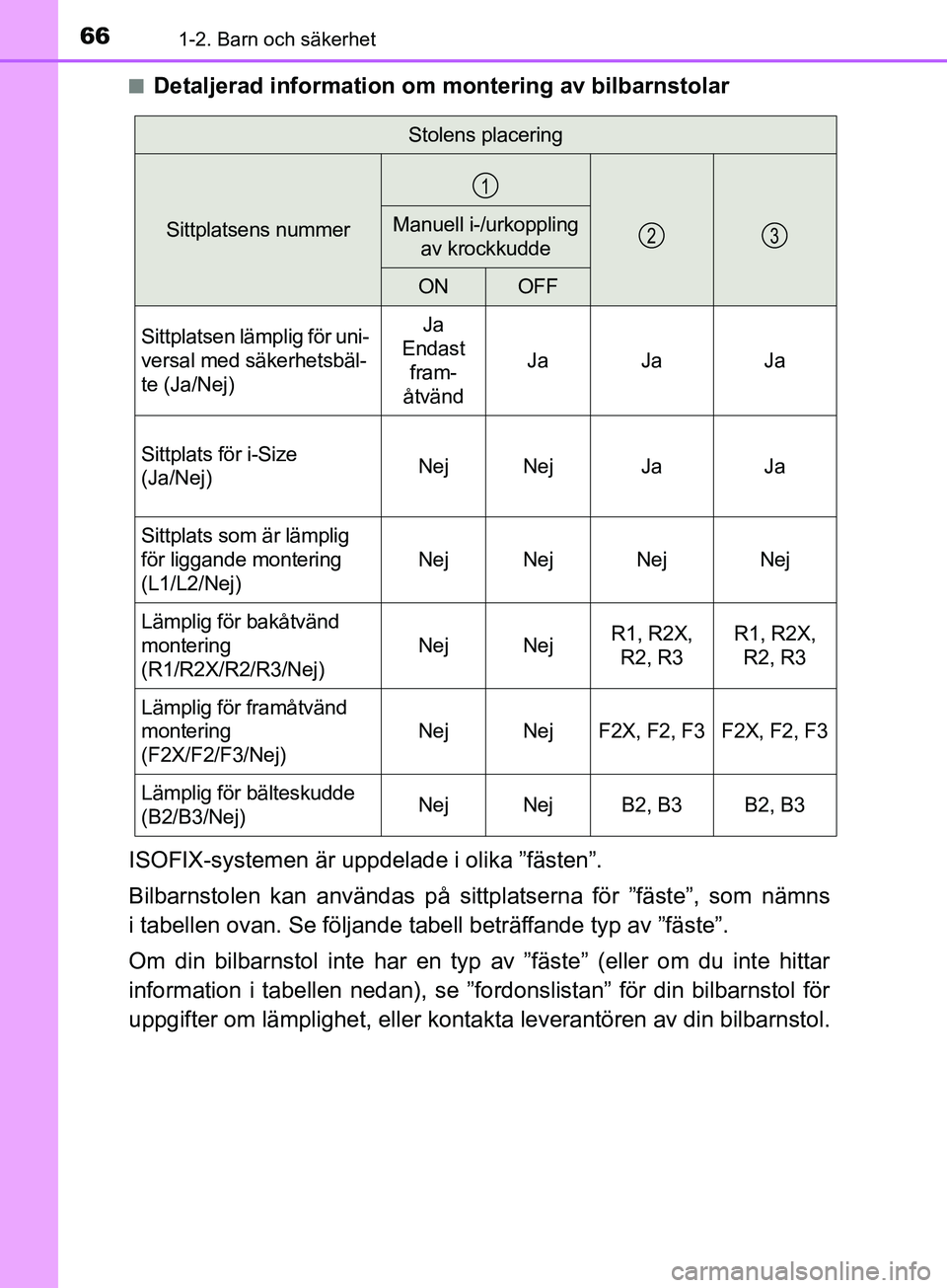

Detaljerad information om m
ontering av bilbarnstolar
ISOFIX-systemen är uppdel ade i olika ”fästen”.
Bilbarnstolen kan användas på sittplatserna för ”fäste”, som nämns
i tabellen ovan. Se följande tabell beträffande typ av ”fäste”.
Om din bilbarnstol inte har en typ av ”fäste” (eller om du inte hittar
information i tabellen nedan), se ”fordonslistan” för din bilbarnstol för
uppgifter om lämplighet, eller kontakta leverantören av din bilbarnstol.
Stolens placering
Sittplatsens nummerManuell i-/urkoppling av krockkudde
ONOFF
Sittplatsen lämplig för uni-
versal med säkerhetsbäl-
te (Ja/Nej) Ja
Endast fram-
åtvänd Ja Ja Ja
Sittplats för i-Size
(Ja/Nej) Nej Nej Ja Ja
Sittplats som är lämplig
för liggande montering
(L1/L2/Nej) Nej Nej Nej Nej
Lämplig för bakåtvänd
montering
(R1/R2X/R2/R3/Nej) Nej Nej
R1, R2X,
R2, R3 R1, R2X,
R2, R3
Lämplig för framåtvänd
montering
(F2X/F2/F3/Nej) Nej Nej F2X, F2, F3 F2X, F2, F3
Lämplig för bälteskudde
(B2/B3/Nej) Nej Nej B2, B3 B2, B3
1
23
OM52K29SE.book Page 66 Monday, December 10, 2018 4:19 PM

671-2. Barn och säkerhet
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52K29SE

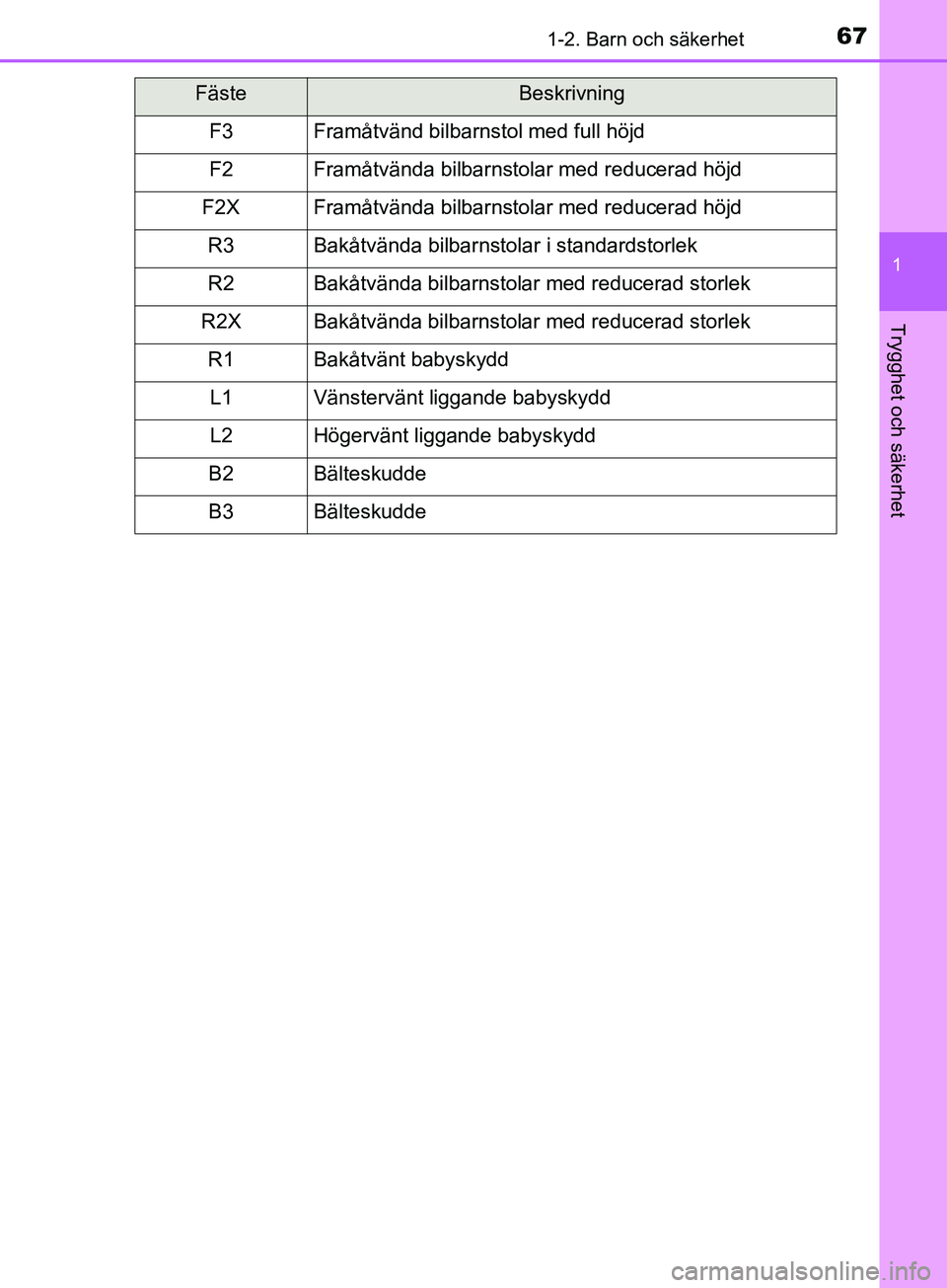

FästeBeskrivning
F3Framåtvänd bilbarnstol med full höjd
F2Framåtvända bilbarnstolar med reducerad höjd
F2XFramåtvända bilbarnstolar med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt liggande babyskydd
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
OM52K29SE.book Page 67 Monday, December 10, 2018 4:19 PM

681-2. Barn och säkerhet
YARIS_HV_OM_Europe_OM52K29SEn

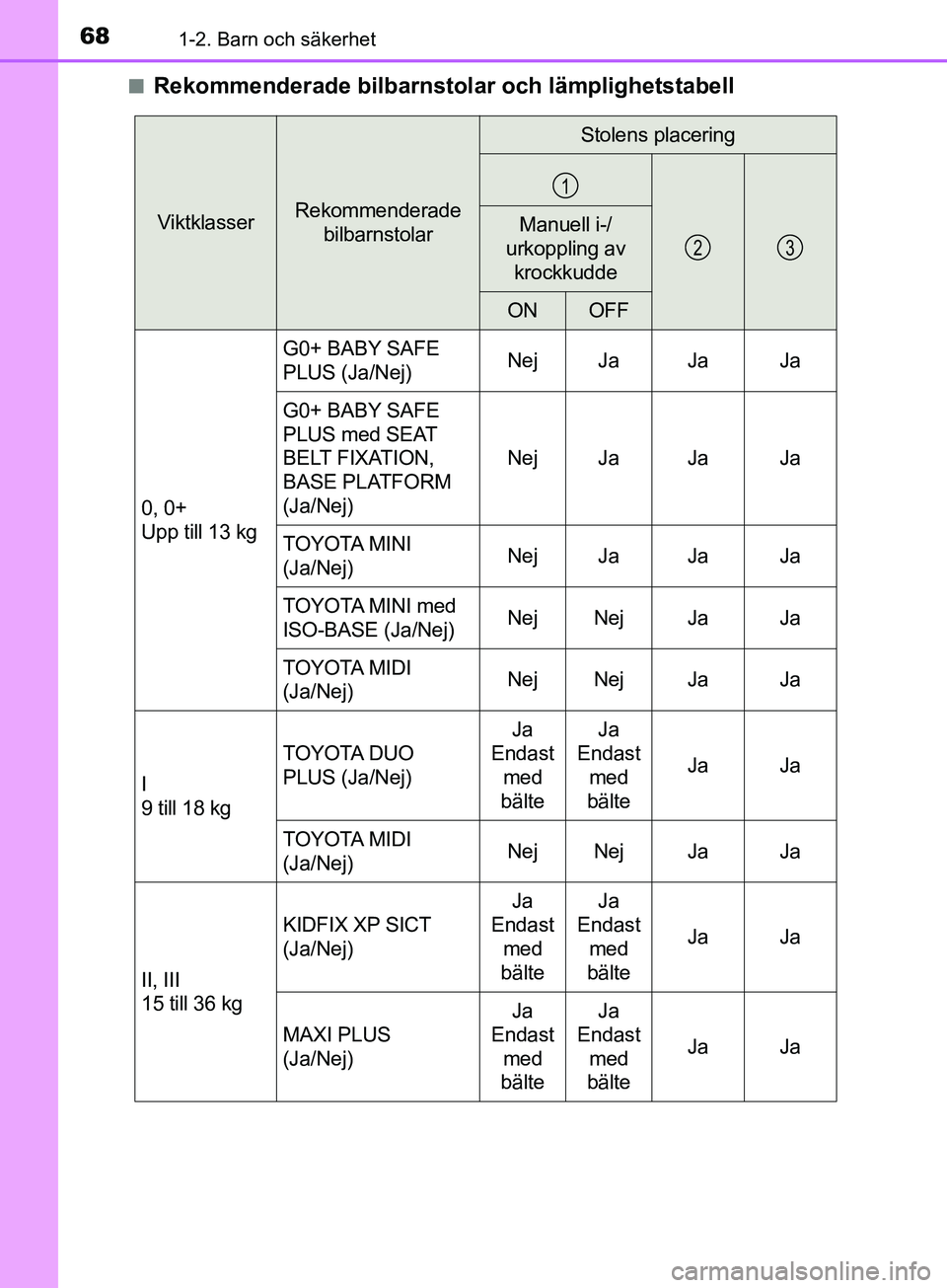

Rekommenderade bilbarnsto
lar och lämplighetstabell
ViktklasserRekommenderade
bilbarnstolar
Stolens placering
Manuell i-/
urkoppling av krockkudde
ONOFF
0, 0+
Upp till 13 kg G0+ BABY SAFE
PLUS (Ja/Nej)
Nej Ja Ja Ja
G0+ BABY SAFE
PLUS med SEAT
BELT FIXATION,
BASE PLATFORM
(Ja/Nej) Nej Ja Ja Ja
TOYOTA MINI
(Ja/Nej) Nej Ja Ja Ja
TOYOTA MINI med
ISO-BASE (Ja/Nej) Nej Nej Ja Ja
TOYOTA MIDI
(Ja/Nej) Nej Nej Ja Ja
I
9 till 18 kg TOYOTA DUO
PLUS (Ja/Nej)
Ja
Endast med
bälte Ja
Endast med
bälte Ja Ja
TOYOTA MIDI
(Ja/Nej) Nej Nej Ja Ja
II, III
15 till 36 kg KIDFIX XP SICT
(Ja/Nej)
Ja
Endast med
bälte Ja
Endast med
bälte Ja Ja
MAXI PLUS
(Ja/Nej) Ja
Endast
med
bälte Ja
Endast
med
bälte Ja Ja
1
23
OM52K29SE.book Page 68 Monday, December 10, 2018 4:19 PM

691-2. Barn och säkerhet
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52K29SE

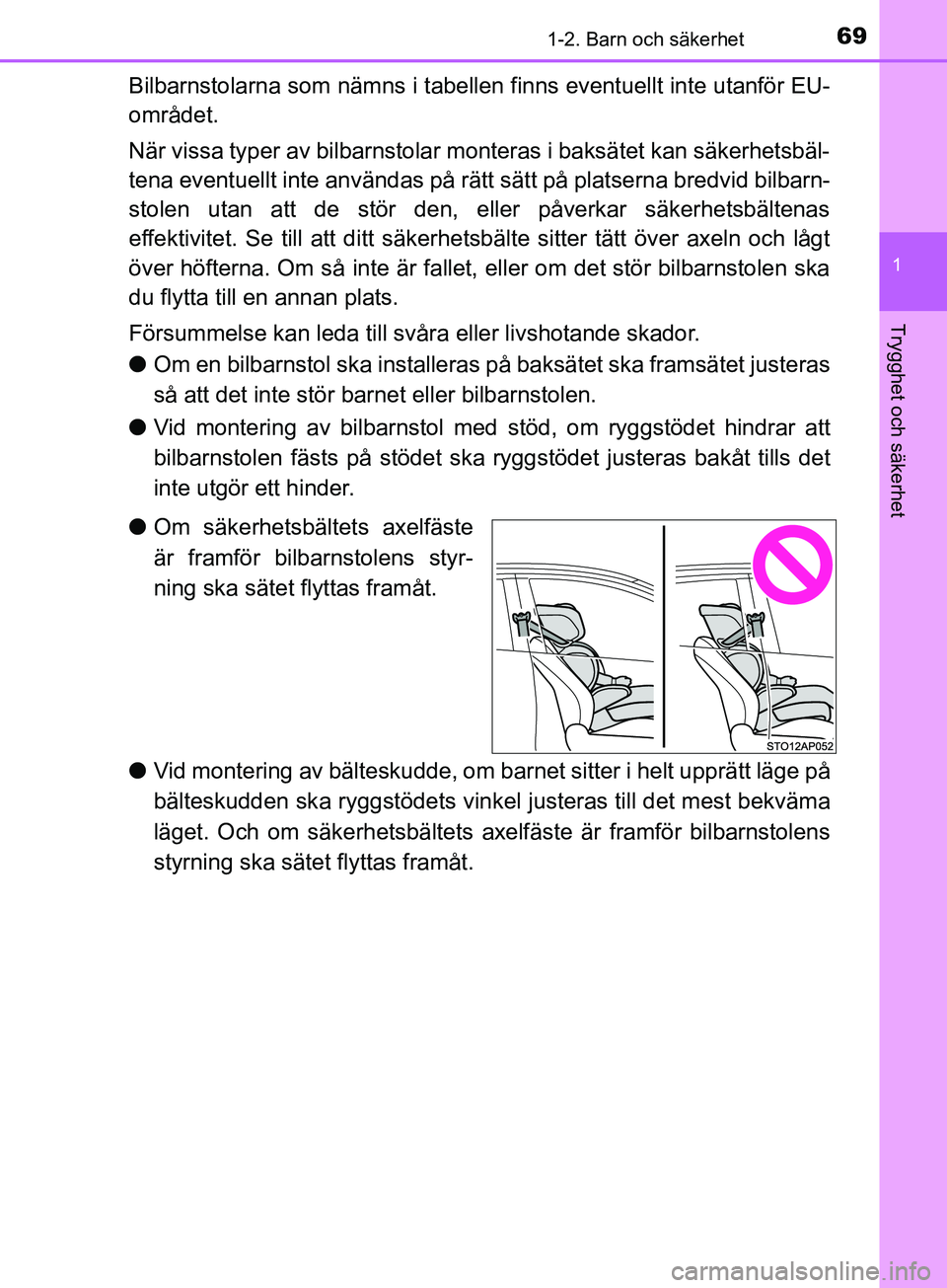

Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-
området.
När vissa typer av bilbarnstolar monteras i baksätet kan säkerhetsbäl-
tena eventuellt inte användas på rä tt sätt på platserna bredvid bilbarn-
stolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhet sbälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats.
Försummelse kan le da till svåra eller livshotande skador.
l Om en bilbarnstol ska installeras på baksätet ska framsätet justeras
så att det inte stör barnet eller bilbarnstolen.
l Vid montering av bilbarnstol med stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska ryggstödet justeras bakåt tills det
inte utgör ett hinder.
l Om säkerhetsbältets axelfäste
är framför bilbarnstolens styr-
ning ska sätet flyttas framåt.
l Vid montering av bälteskudde, om barnet sitter i helt upprätt läge på
bälteskudden sk a ryggstödets vinkel juster as till det mest bekväma
läget. Och om säkerhetsbältets ax elfäste är framför bilbarnstolens
styrning ska sätet flyttas framåt.
OM52K29SE.book Page 69 Monday, December 10, 2018 4:19 PM

701-2. Barn och säkerhet
YARIS_HV_OM_Europe_OM52K29SEn

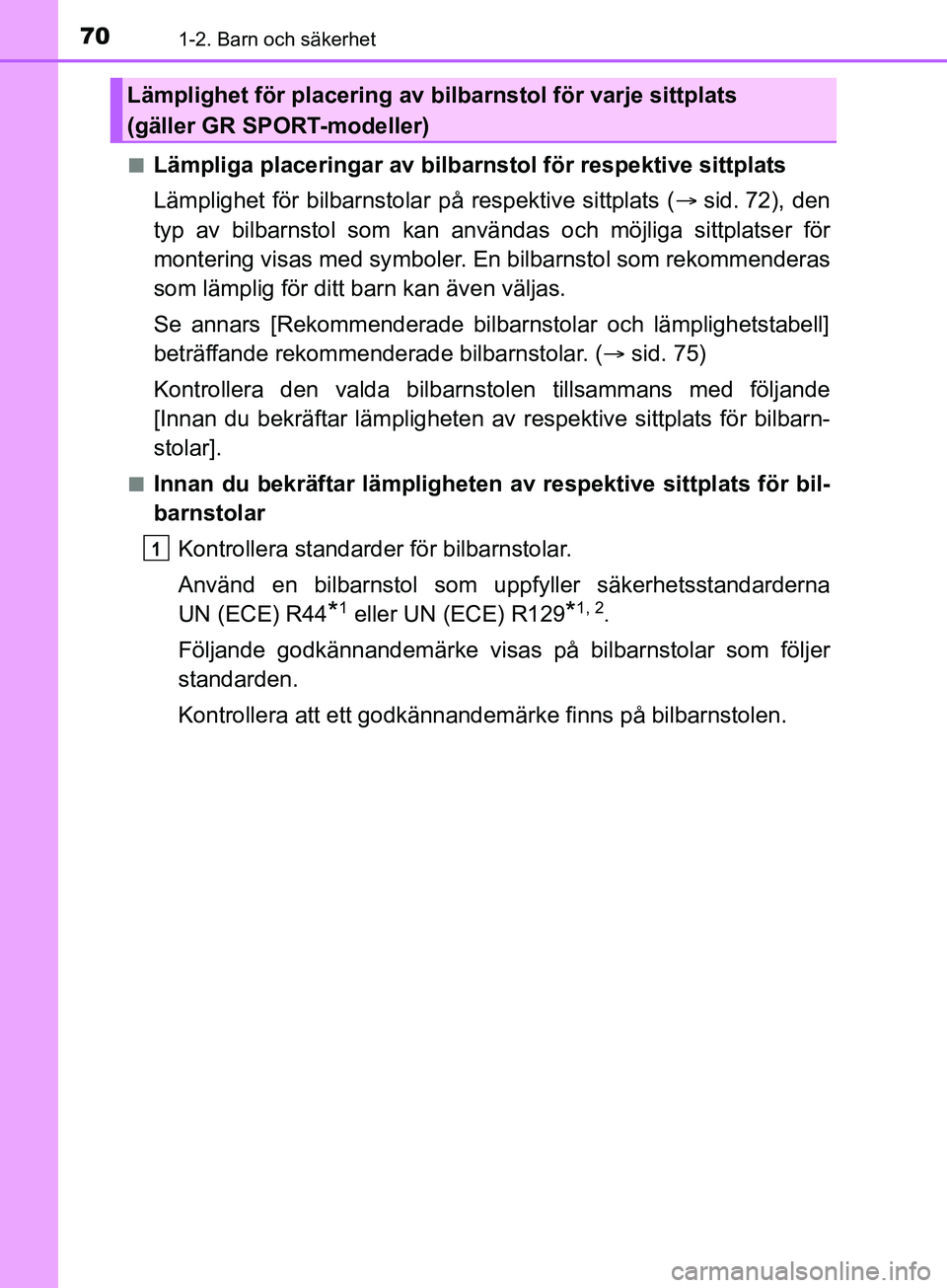

Lämpliga placeringar av bilbar
nstol för respektive sittplats
Lämplighet för bilbarnstola r på respektive sittplats (sid. 72), den
typ av bilbarnstol som kan anv ändas och möjliga sittplatser för
montering visas med sy mboler. En bilbarnstol som rekommenderas
som lämplig för ditt barn kan även väljas.
Se annars [Rekommenderade bilbarnstolar och lämplighetstabell]
beträffande rekommenderade bilbarnstolar. ( sid. 75)
Kontrollera den valda bilbarnstolen tillsammans med följande
[Innan du bekräftar lämpligheten av respektive sittplats för bilbarn-
stolar].
nInnan du bekräftar lämpligheten av respektive sittplats för bil-
barnstolar Kontrollera standarder för bilbarnstolar.
Använd en bilbarnstol som uppfyller säkerhetsstandarderna
UN (ECE) R44
*1 eller UN (ECE) R129*1, 2.
Följande godkännandemärke visas på bilbarnstolar som följer
standarden.
Kontrollera att ett godkännandemä rke finns på bilbarnstolen.
Lämplighet för placering av bilbarnstol för varje sittplats
(gäller GR SPORT-modeller)
1
OM52K29SE.book Page 70 Monday, December 10, 2018 4:19 PM
