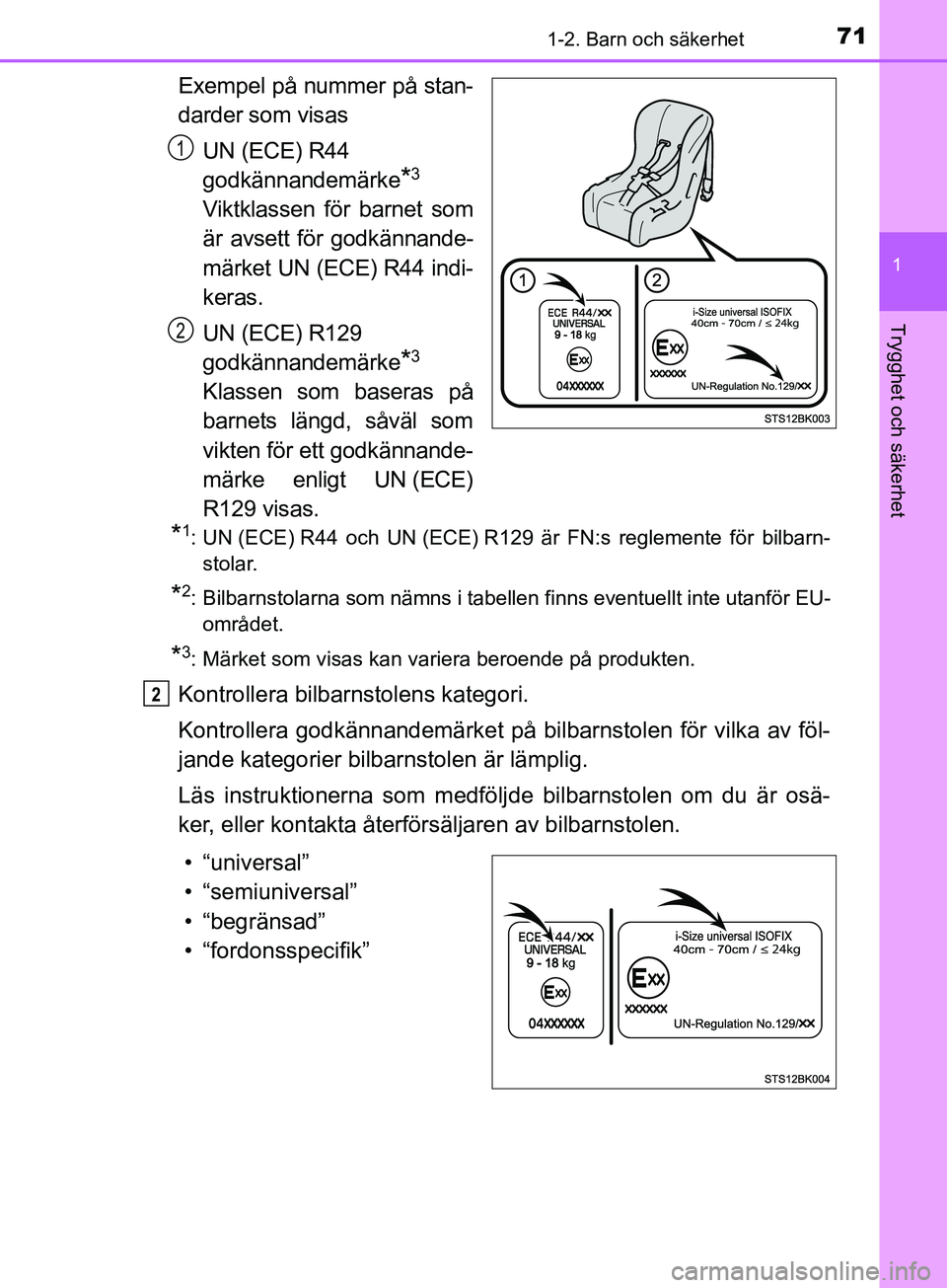

711-2. Barn och säkerhet
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52K29SE
Exempel på nummer på stan-
darder som visasUN (ECE) R44
godkännandemärke
*3
Viktklassen för barnet som
är avsett för godkännande-
märket UN (ECE) R44 indi-
keras.
UN (ECE) R129
godkännandemärke
*3
Klassen som baseras på
barnets längd, såväl som
vikten för ett godkännande-
märke enligt UN (ECE)
R129 visas.
*1: UN (ECE) R44 och UN (ECE) R129 är FN:s reglemente för bilbarn-stolar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*3: Märket som visas kan variera beroende på produkten.
Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket på bilbarnstolen för vilka av föl-
jande kategorier bilbarnstolen är lämplig.
Läs instruktionerna som medfölj de bilbarnstolen om du är osä-
ker, eller kontakta återförsäljaren av bilbarnstolen.
• “universal”
• “semiuniversal”
• “begränsad”
• “fordonsspecifik”
1
2
2
OM52K29SE.book Page 71 Monday, December 10, 2018 4:19 PM

721-2. Barn och säkerhet
YARIS_HV_OM_Europe_OM52K29SEn
Lämpligheten av respektive sittplats för bilbarnstolar
*1: Om nackskyddet hindrar bilbarnstolen ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det översta läget.
*1
*1
Lämplig för ”universal” bilbarnstol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som anges i tabellen för rekommen-
derade bilbarnstolar och lämplighet. ( sid. 77)
Lämplig för i-Size- och ISOFIX-bilbarnstolar.
Inkluderar en fästpunkt med övre rem.
Ej lämpligt för bilbarnstol.
1
2
OM52K29SE.book Page 72 Monday, December 10, 2018 4:19 PM

731-2. Barn och säkerhet
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52K29SEn
Detaljerad information om m
ontering av bilbarnstolar
ISOFIX-systemen är uppdel ade i olika ”fästen”.
Bilbarnstolen kan användas på sittplatserna för ”fäste”, som nämns
i tabellen ovan. Se följande tabell beträffande typ av ”fäste”.
Om din bilbarnstol inte har en typ av ”fäste” (eller om du inte hittar
information i tabellen nedan), se ”fordonslistan” för din bilbarnstol för
uppgifter om lämplighet, eller kontakta leverantören av din bilbarnstol.
Stolens placering
Sittplatsens nummer
Sittplatsen lämplig för universal med
säkerhetsbälte (Ja/Nej) Ja Ja
Sittplats för i-Size (Ja/Nej) Ja Ja
Sittplats som är lämplig för liggande montering
(L1/L2/Nej) Nej Nej
Lämplig för bakåtvänd montering
(R1/R2X/R2/R3/Nej) R1, R2X,
R2, R3 R1, R2X,
R2, R3
Lämplig för framåtvänd montering
(F2X/F2/F3/Nej) F2X, F2, F3 F2X, F2, F3
Lämplig för bälteskudde (B2/B3/Nej) B2, B3 B2, B3
12
OM52K29SE.book Page 73 Monday, December 10, 2018 4:19 PM

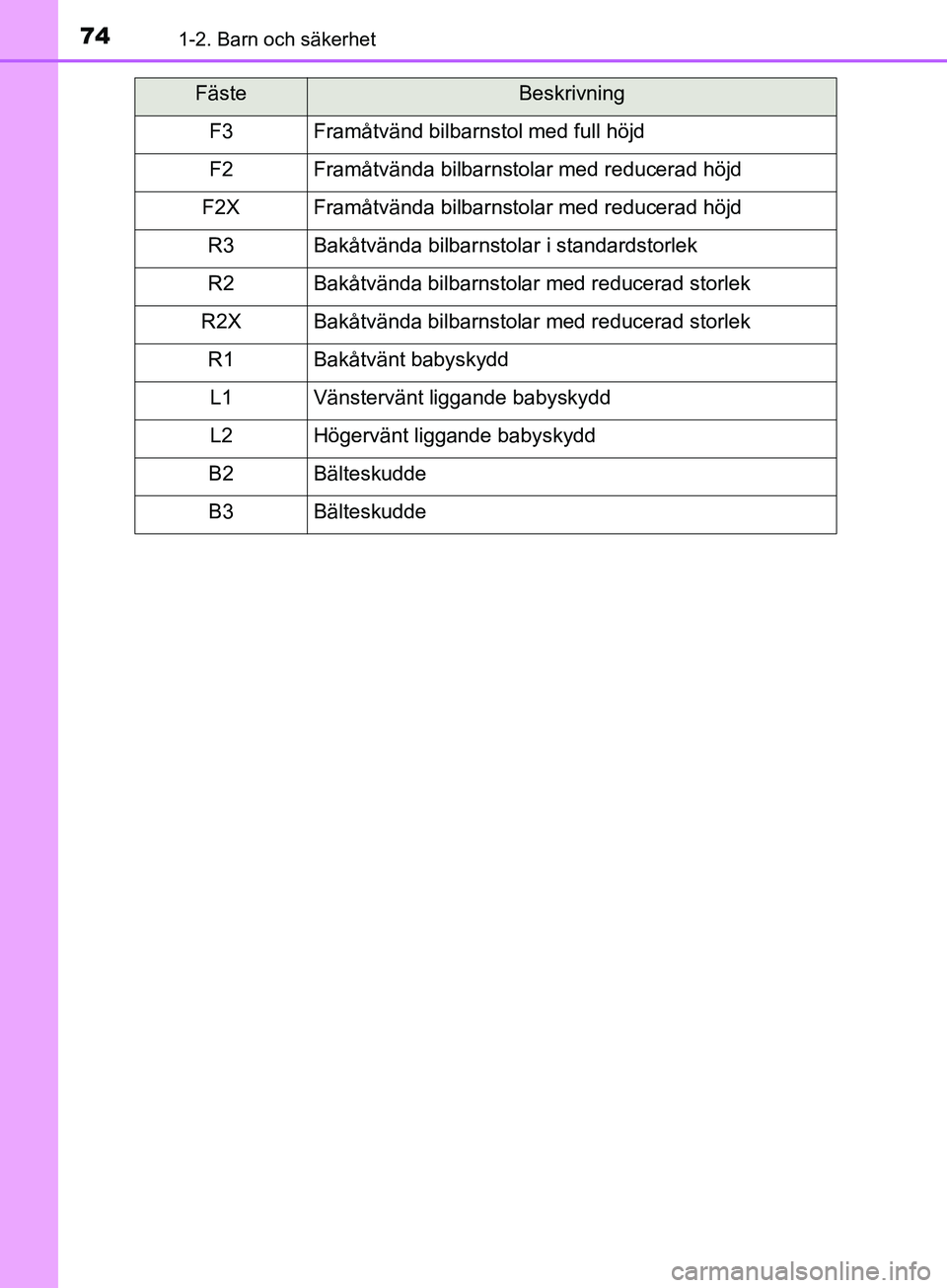

741-2. Barn och säkerhet
YARIS_HV_OM_Europe_OM52K29SE
FästeBeskrivning
F3Framåtvänd bilbarnstol med full höjd
F2Framåtvända bilbarnstolar med reducerad höjd
F2XFramåtvända bilbarnstolar med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt liggande babyskydd
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
OM52K29SE.book Page 74 Monday, December 10, 2018 4:19 PM

751-2. Barn och säkerhet
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52K29SEn
Rekommenderade bilbarnsto
lar och lämplighetstabell
ViktklasserRekommenderade bilbarnstolar
Stolens
placering
0, 0+
Upp till 13 kg G0+ BABY SAFE PLUS (Ja/Nej) Ja Ja
G0+ BABY SAFE PLUS med SEAT
BELT FIXATION, BASE PLATFORM
(Ja/Nej)
Ja Ja
TOYOTA MINI (Ja/Nej) Ja Ja
TOYOTA MINI med ISO-BASE
(Ja/Nej) Ja Ja
TOYOTA MIDI (Ja/Nej) Ja Ja
I
9 till 18 kg TOYOTA DUO PLUS (Ja/Nej)
Ja Ja
TOYOTA MIDI (Ja/Nej) Ja Ja
II, III
15 till 36 kg KIDFIX XP SICT (Ja/Nej)
Ja Ja
MAXI PLUS (Ja/Nej) Ja Ja
12
OM52K29SE.book Page 75 Monday, December 10, 2018 4:19 PM

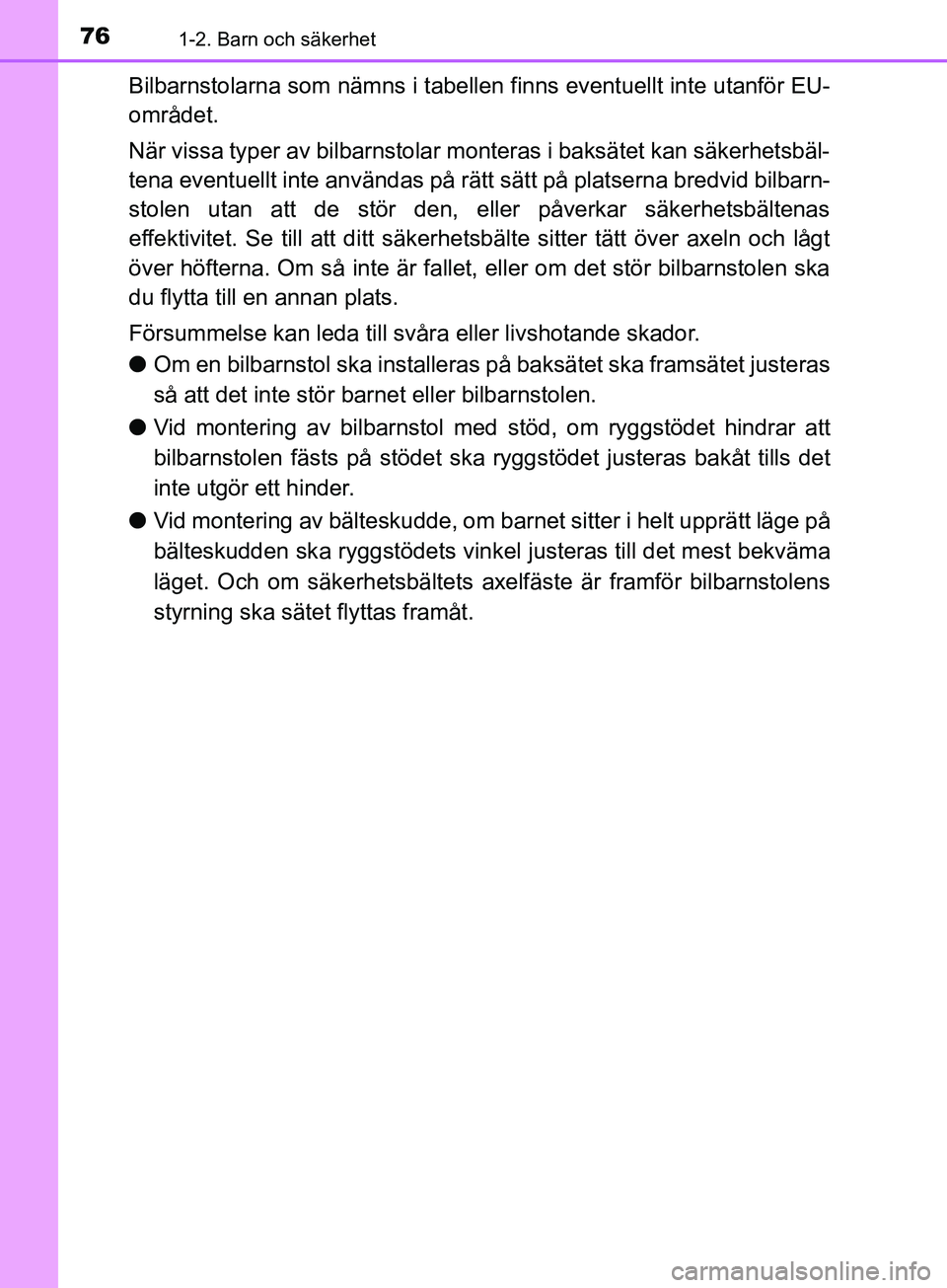

761-2. Barn och säkerhet
YARIS_HV_OM_Europe_OM52K29SE
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-
området.
När vissa typer av bilbarnstolar monteras i baksätet kan säkerhetsbäl-
tena eventuellt inte användas på rä tt sätt på platserna bredvid bilbarn-
stolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhet sbälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats.
Försummelse kan le da till svåra eller livshotande skador.
l Om en bilbarnstol ska installeras på baksätet ska framsätet justeras
så att det inte stör barnet eller bilbarnstolen.
l Vid montering av bilbarnstol med stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska ryggstödet justeras bakåt tills det
inte utgör ett hinder.
l Vid montering av bälteskudde, om barnet sitter i helt upprätt läge på
bälteskudden sk a ryggstödets vinkel juster as till det mest bekväma
läget. Och om säkerhetsbältets ax elfäste är framför bilbarnstolens
styrning ska sätet flyttas framåt.
OM52K29SE.book Page 76 Monday, December 10, 2018 4:19 PM

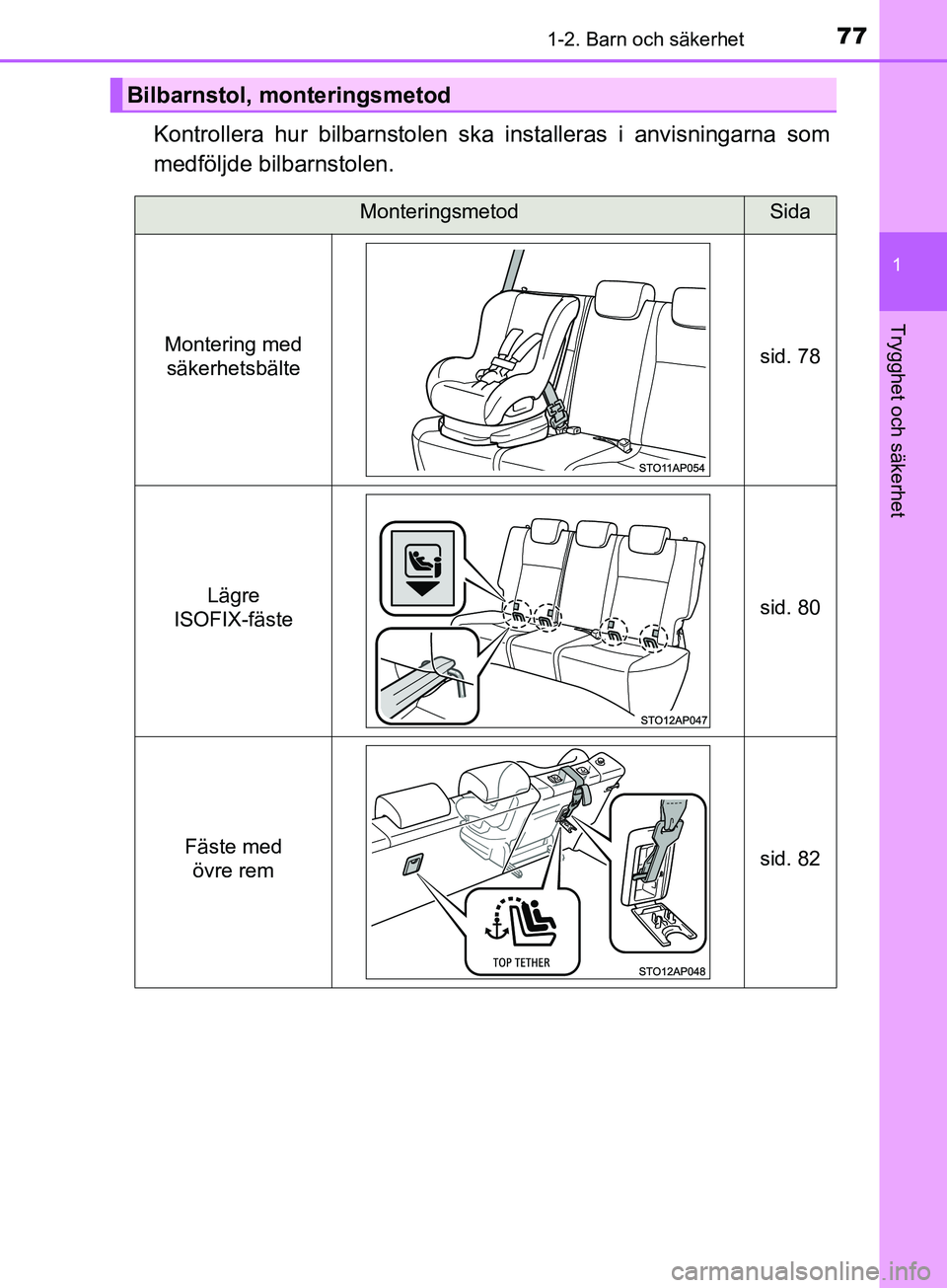

771-2. Barn och säkerhet
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52K29SE
Kontrollera hur bilbarnstolen ska installeras i anvisningarna som
medföljde bilbarnstolen.
Bilbarnstol, monteringsmetod
MonteringsmetodSida
Montering med säkerhetsbälte sid. 78
Lägre
ISOFIX-fäste sid. 80
Fäste med övre rem
sid. 82
OM52K29SE.book Page 77 Monday, December 10, 2018 4:19 PM

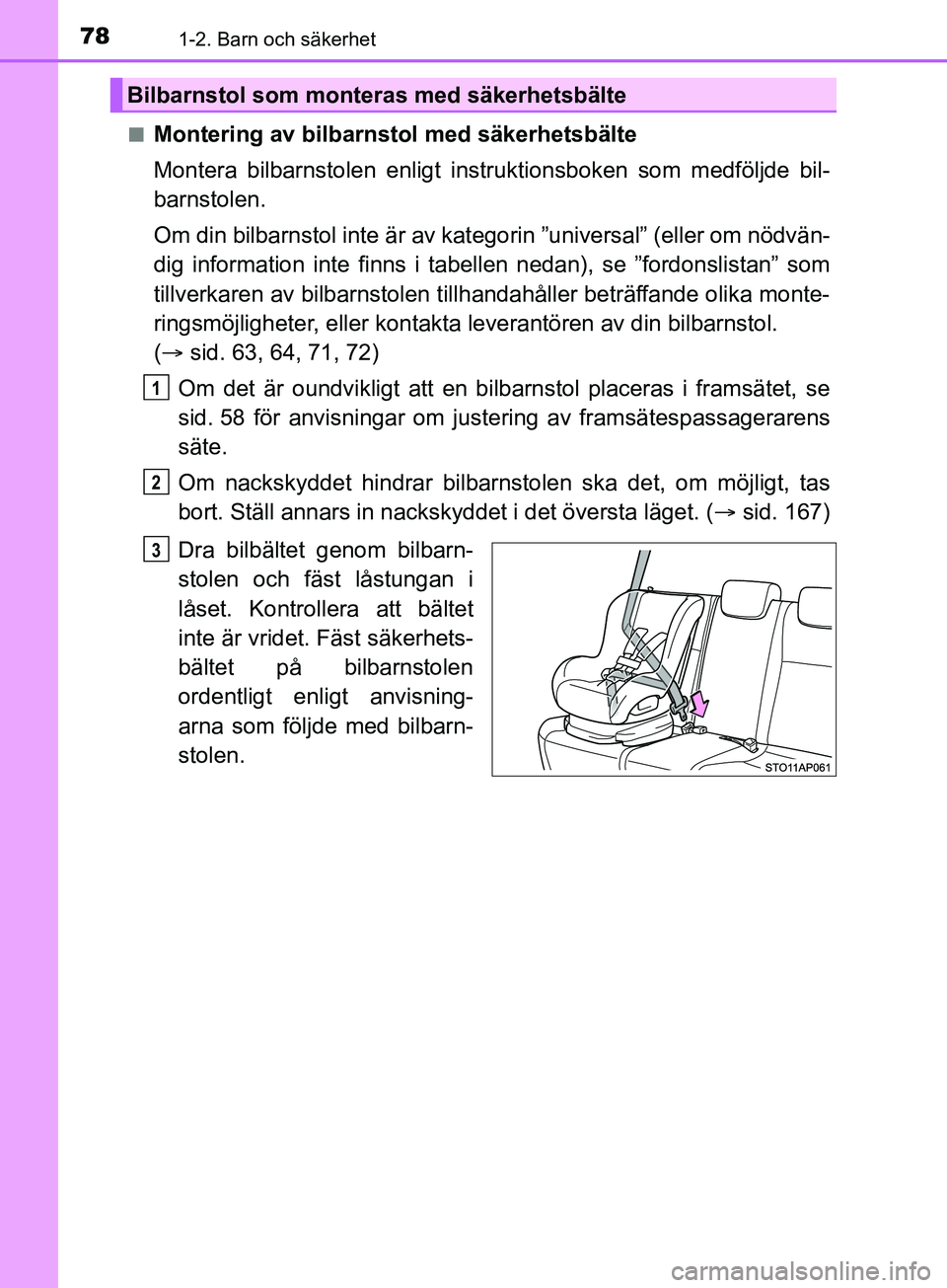

781-2. Barn och säkerhet
YARIS_HV_OM_Europe_OM52K29SEn
Montering av bilbarnstol med säkerhetsbälte
Montera bilbarnstolen enligt instruktionsboken som medföljde bil-
barnstolen.
Om din bilbarnstol inte är av kategorin ”universal” (eller om nödvän-
dig information inte finns i tabellen nedan), se ”fordonslistan” som
tillverkaren av bilbarnstolen till
handahåller beträffande olika monte-
ringsmöjligheter, eller kontakta leverantören av din bilbarnstol.
(  sid. 63, 64, 71, 72)
Om det är oundvikligt att en bilbarnstol placeras i framsätet, se
sid. 58 för anvisningar om justering av framsätespassagerarens
säte.
Om nackskyddet hindrar bilbarnstolen ska det, om möjligt, tas
bort. Ställ annars in nackskyddet i det översta läget. ( sid. 167)
Dra bilbältet genom bilbarn-
stolen och fäst låstungan i
låset. Kontrolle ra att bältet
inte är vridet. Fäst säkerhets-
bältet på bilbarnstolen
ordentligt enligt anvisning-
arna som följde med bilbarn-
stolen.
Bilbarnstol som monteras med säkerhetsbälte
1
2
3
OM52K29SE.book Page 78 Monday, December 10, 2018 4:19 PM

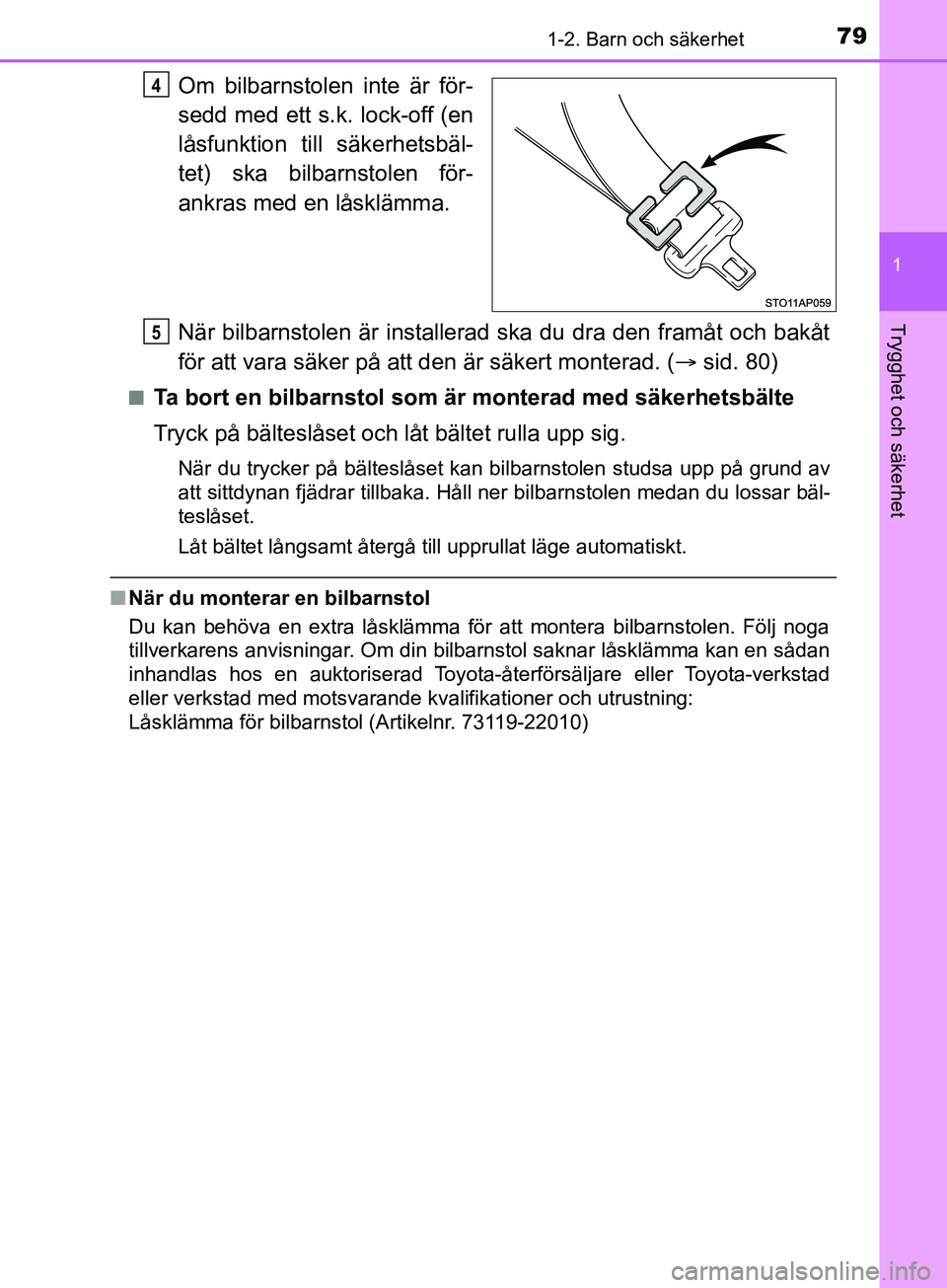

791-2. Barn och säkerhet
1
Trygghet och säkerhet
YARIS_HV_OM_Europe_OM52K29SE
Om bilbarnstolen inte är för-
sedd med ett s.k. lock-off (en
låsfunktion till säkerhetsbäl-
tet) ska bilbarnstolen för-
ankras med en låsklämma.
När bilbarnstolen är installerad ska du dra den framåt och bakåt
för att vara säker på att den är säkert monterad. (sid. 80)
nTa bort en bilbarnstol som är monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet rulla upp sig.
När du trycker på bälteslåset kan bilbarnstolen studsa upp på grund av
att sittdynan fjädrar tillbaka. Håll ner bilbarnstolen medan du lossar bäl-
teslåset.
Låt bältet långsamt återgå till upprullat läge automatiskt.
nNär du monterar en bilbarnstol
Du kan behöva en extra låsklämma för att montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din bilbarnstol saknar låsklämma kan en sådan
inhandlas hos en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller verkstad med motsvarande kvalifikationer och utrustning:
Låsklämma för bilbarnstol (Artikelnr. 73119-22010)
4
5
OM52K29SE.book Page 79 Monday, December 10, 2018 4:19 PM

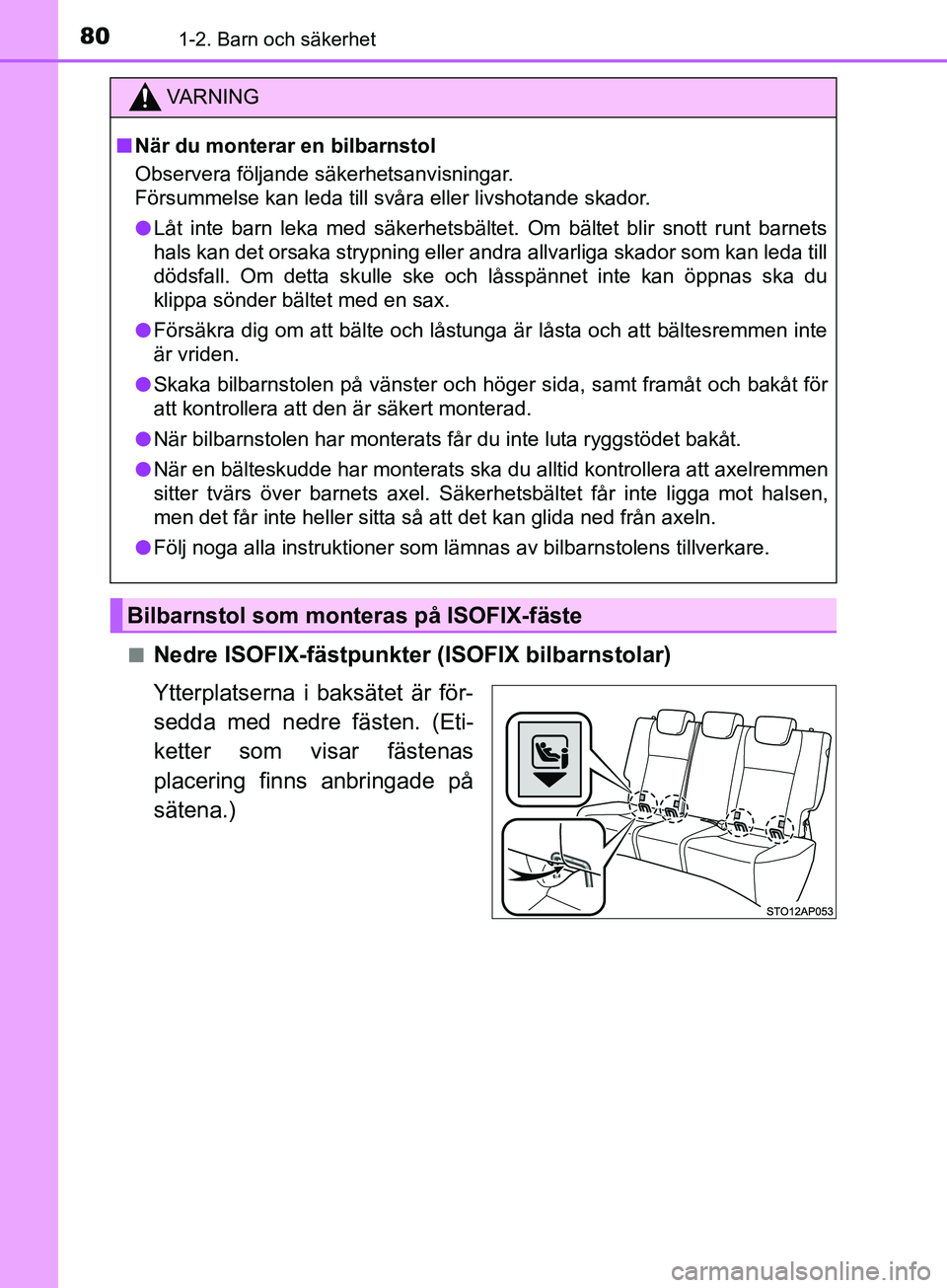

801-2. Barn och säkerhet
YARIS_HV_OM_Europe_OM52K29SEn
Nedre ISOFIX-fästpunkter (ISOFIX bilbarnstolar)
Ytterplatserna i baksätet är för-
sedda med nedre fästen. (Eti-
ketter som visar fästenas
placering finns anbringade på
sätena.)
VARNING
n När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets
hals kan det orsaka strypning eller andra allvarliga skador som kan leda till
dödsfall. Om detta skulle ske och låsspännet inte kan öppnas ska du
klippa sönder bältet med en sax.
l Försäkra dig om att bälte och låstunga är låsta och att bältesremmen inte
är vriden.
l Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
l När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
l När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
l Följ noga alla instruktioner som lämnas av bilbarnstolens tillverkare.
Bilbarnstol som monteras på ISOFIX-fäste
