5417-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52K20K
■ Lorsque vous remontez la protection (boîte à fusibles type C)
Véhicules à conduite à gauche
Véhicules à conduite à droite
Remontez la protection, puis accrochez-y le
joint caoutchouc.
Remontez la protection, puis accrochez-y le
joint caoutchouc.
AVERTISSEMENT
■ Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un
incendie ou de vous blesser.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de
fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge électrique par
un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel
réparateur fiable.

5427-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52K20K

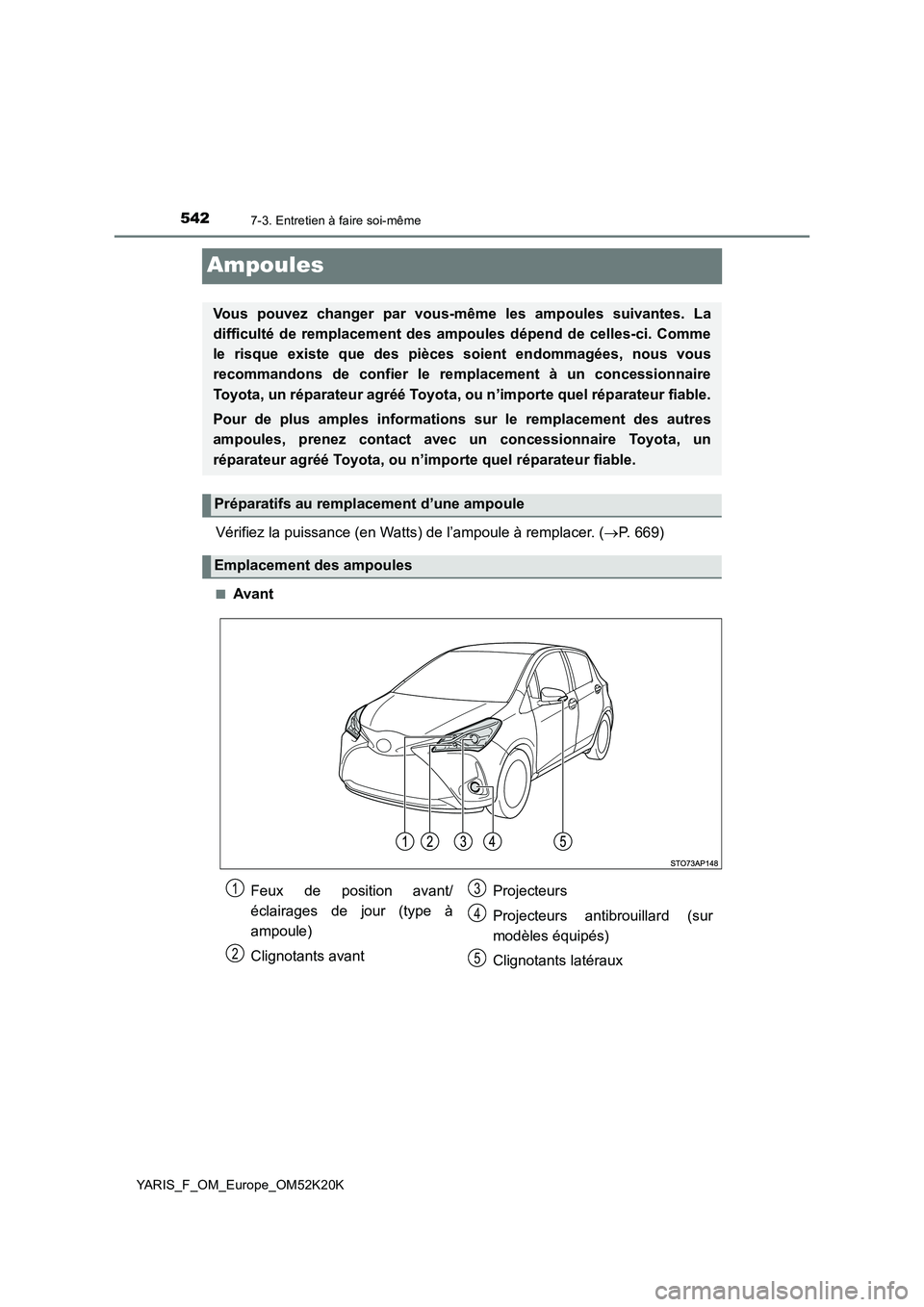

Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 669)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Comme
le risque existe que des pièces soient endommagées, nous vous
recommandons de confier le re mplacement à un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
Pour de plus amples informations sur le remplacement des autres
ampoules, prenez contact avec un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe quel réparateur fiable.
Préparatifs au rempl acement d’une ampoule
Emplacement des ampoules
Feux de position avant/
éclairages de jour (type à
ampoule)
Clignotants avant
Projecteurs
Projecteurs antibrouillard (sur
modèles équipés)
Clignotants latéraux
1
2
3
4
5

5437-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52K20K

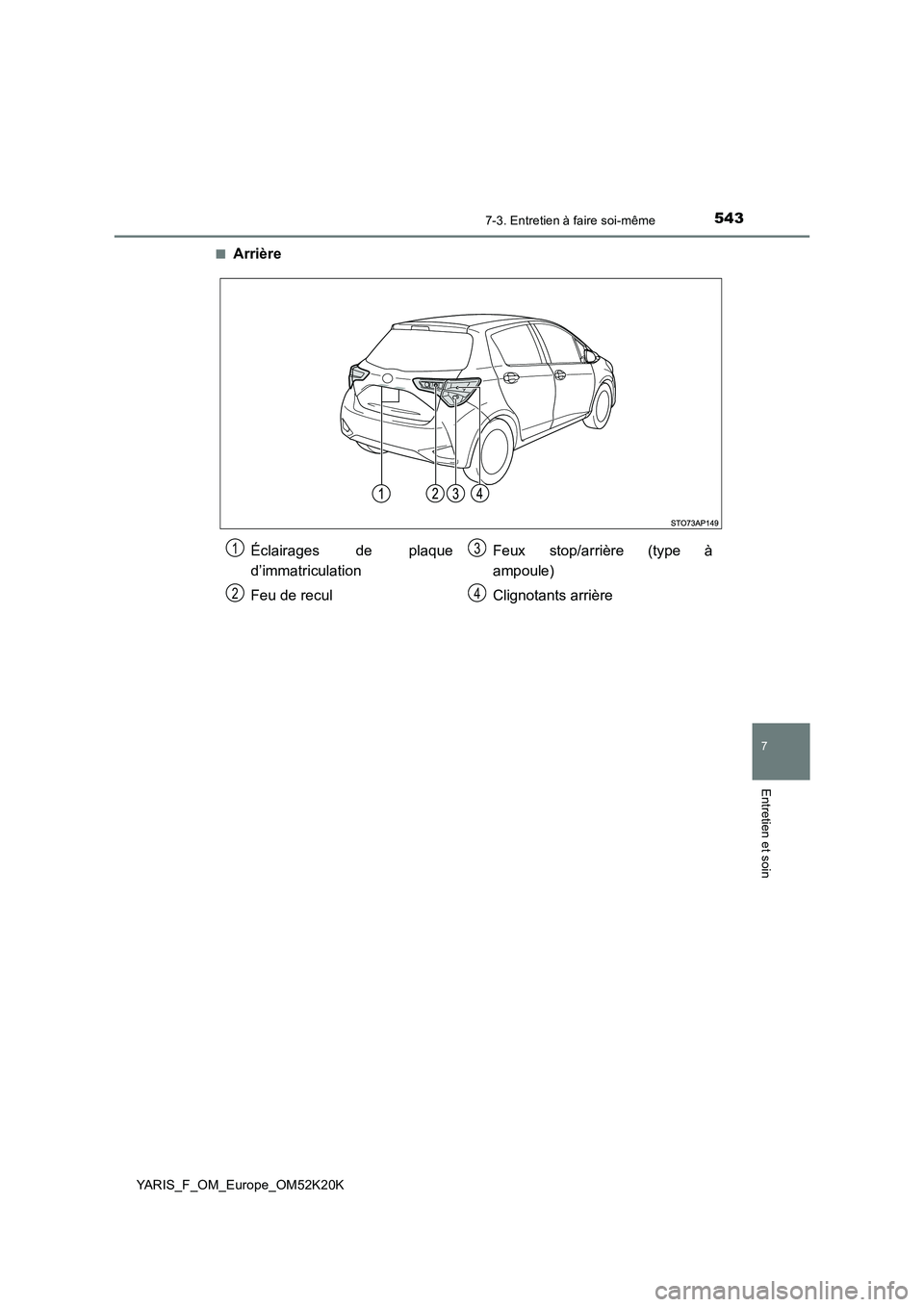

■Arrière
Éclairages de plaque
d’immatriculation
Feu de recul
Feux stop/arrière (type à
ampoule)
Clignotants arrière
1
2
3
4

5447-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52K20K

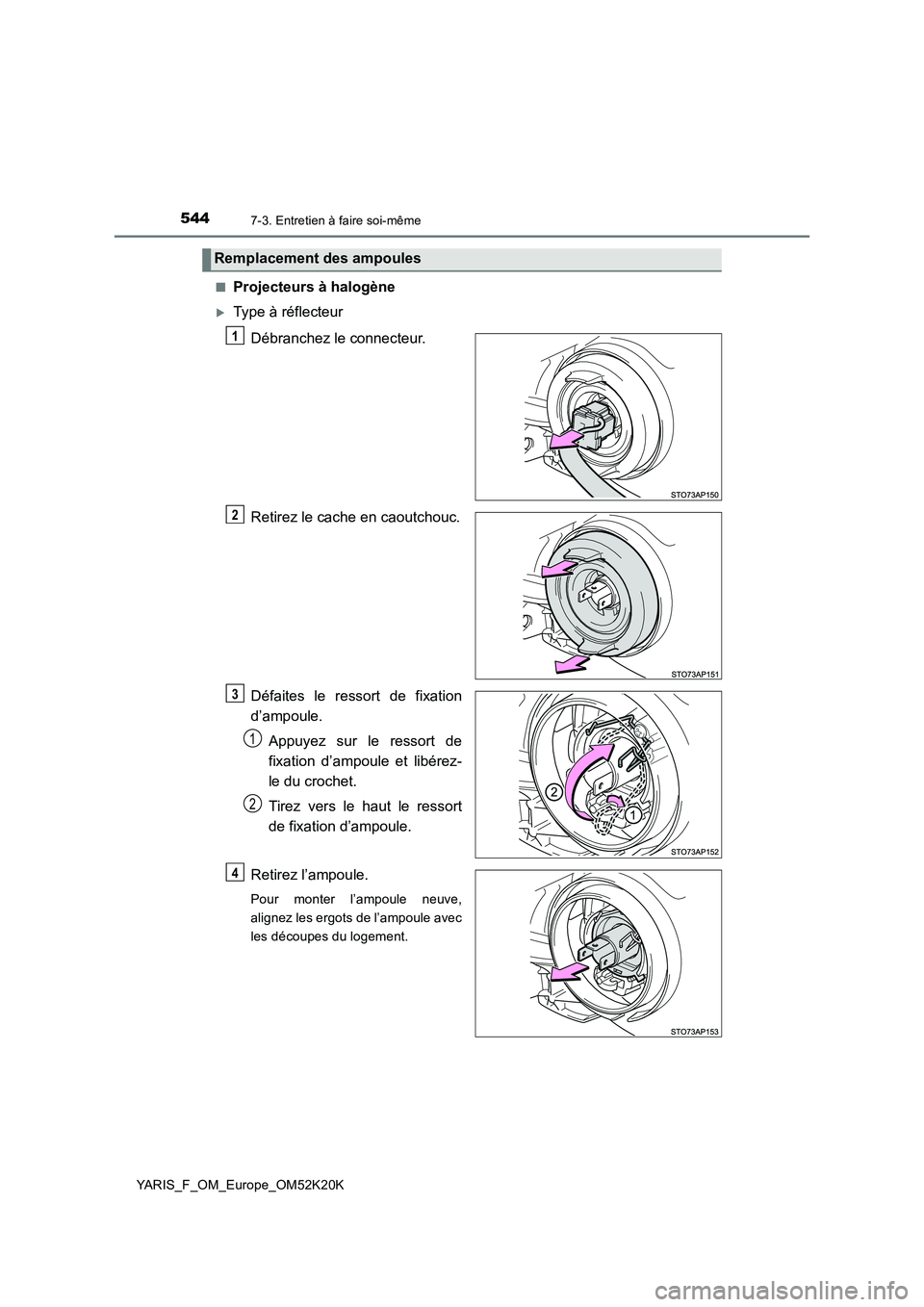

■Projecteurs à halogène
Type à réflecteur
Débranchez le connecteur.
Retirez le cache en caoutchouc.
Défaites le ressort de fixation
d’ampoule.
Appuyez sur le ressort de
fixation d’ampoule et libérez-
le du crochet.
Tirez vers le haut le ressort
de fixation d’ampoule.
Retirez l’ampoule.
Pour monter l’ampoule neuve,
alignez les ergots de l’ampoule avec
les découpes du logement.
Remplacement des ampoules
1
2
3
1
2
4

5457-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52K20K
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Remontez le ressort de fixation
d’ampoule.
Abaissez le ressort de
fixation d’ampoule.
Appuyez sur le ressort de
fixation d’ampoule pour
l’engager dans le crochet.
Remontez le cache en
caoutchouc.
Assurez-vous que le cache en
caoutchouc est bien en place.
Emboîtez fermement le
cache en caoutchouc à sa
circonférence extérieure.
Poussez le cache en caoutchouc sur l’ampoule pour l’emboîter
jusqu’à ce qu’il soit possible d’en voir la fiche.
Remontez le connecteur.
5
6
1
2
7
1
2
8

5467-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52K20K

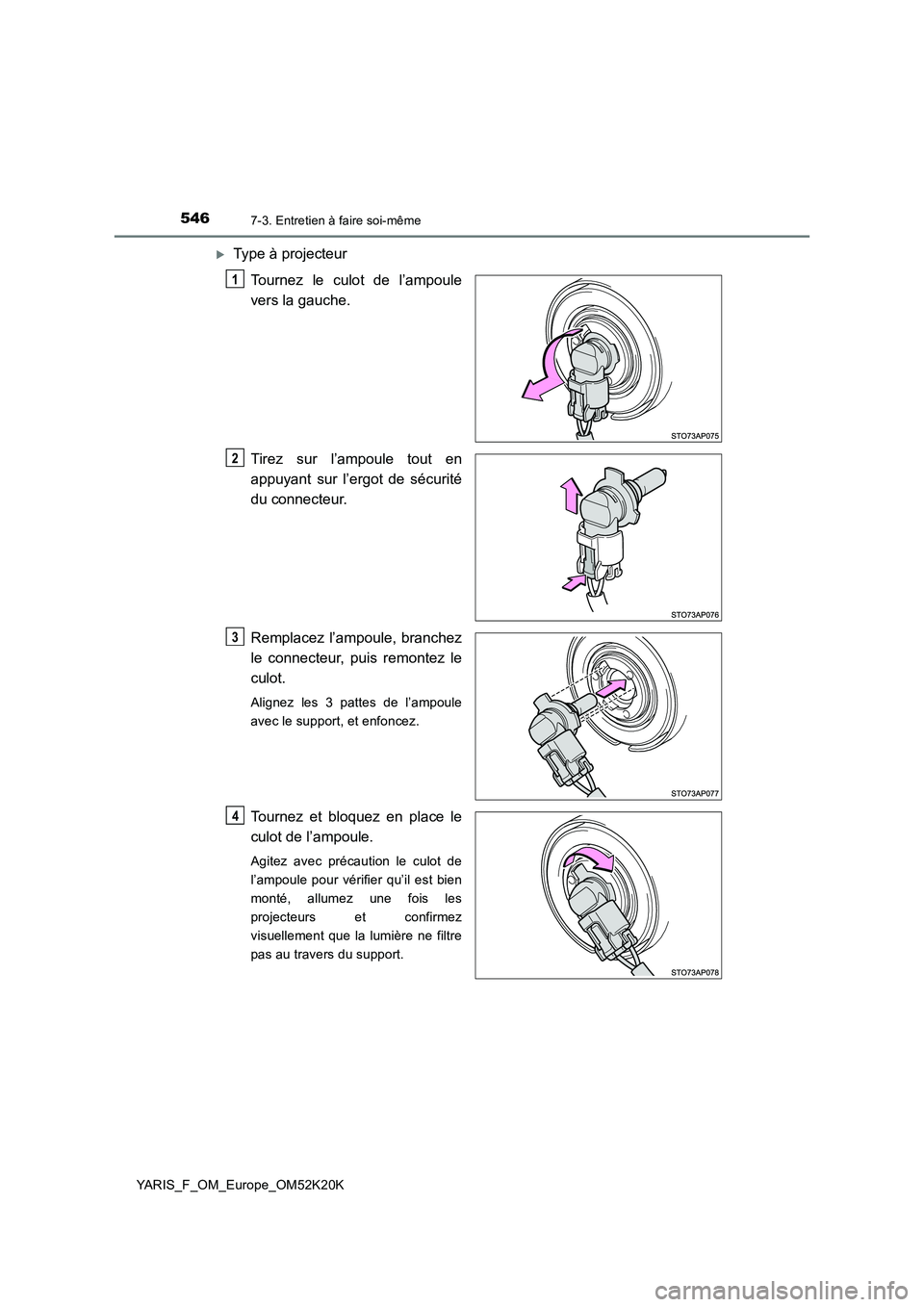

Type à projecteur
Tournez le culot de l’ampoule
vers la gauche.
Tirez sur l’ampoule tout en
appuyant sur l’ergot de sécurité
du connecteur.
Remplacez l’ampoule, branchez
le connecteur, puis remontez le
culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs et confirmez
visuellement que la lumière ne filtre
pas au travers du support.
1
2
3
14

5477-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52K20K
■Projecteurs antibrouillard (sur modèles équipés)
Tournez le volant de direction à
l’opposé du feu dont l’ampoule
est à remplacer.
Tournez le volant de direction de
telle sorte à pouvoir passer la main
entre le pneu et la doublure d’aile.
Retirez la vis.
Retirez l’agrafe de retenue de la
doublure d’aile.
Démontez partiellement la
doublure d’aile, suffisamment
pour pouvoir rendre l’ampoule
visible.
1
2
3
4

5487-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52K20K

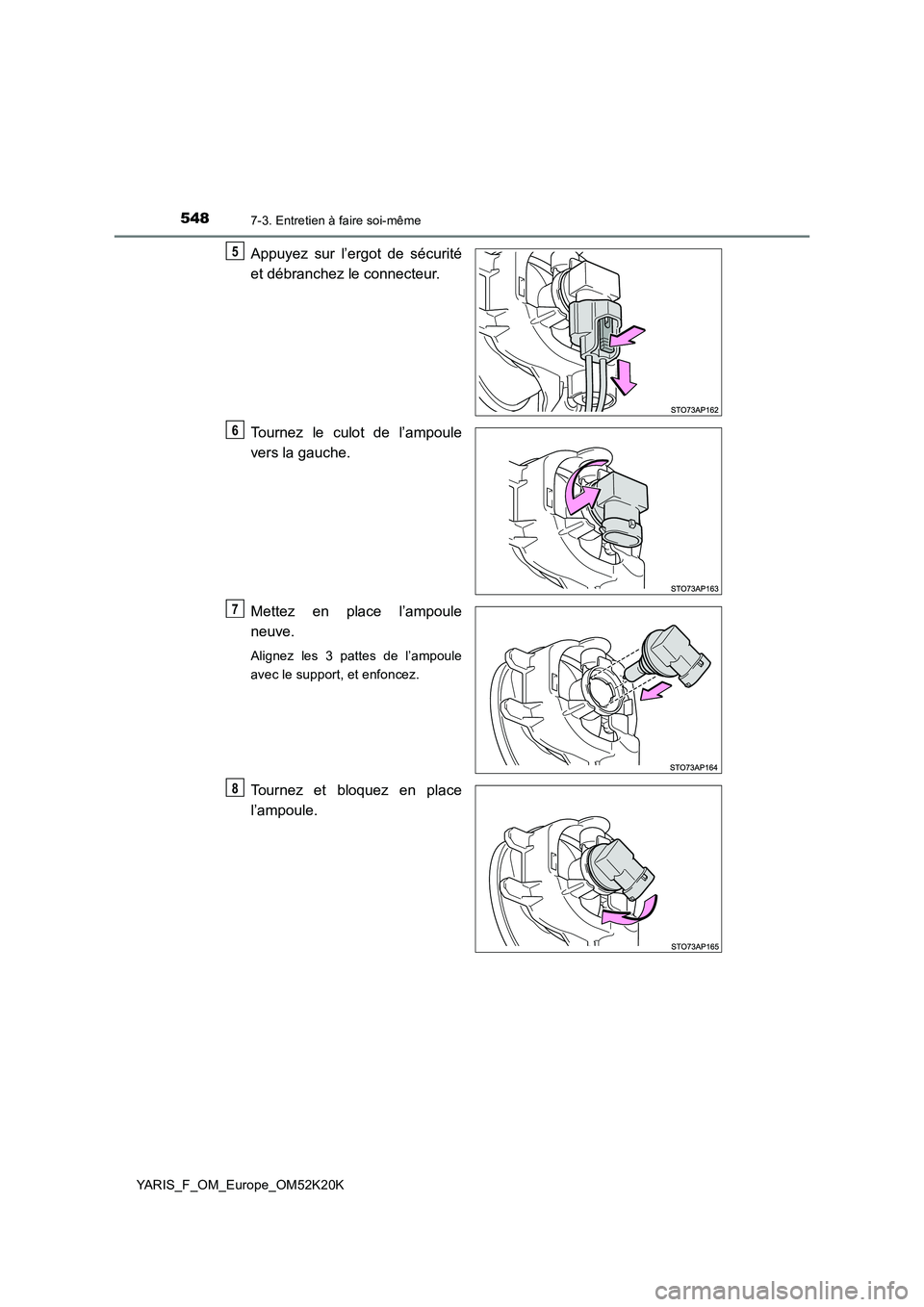

Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Tournez le culot de l’ampoule
vers la gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place
l’ampoule.
5
6
7
8

5497-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52K20K
Remontez le connecteur.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers du
support.
Remontez la doublure d’aile.
Fixez l’extrémité de la doublure
d’aile à l’intérieur du pare-chocs
avant.
Remontez l’agrafe de retenue
de la doublure d’aile.
Mettez en place la vis.
9
10
11
12

5507-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52K20K
■Feux de position avant/éclairages de jour (type à ampoule)
Tournez le culot de l’ampoule vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
Type AType B
2
Type AType B
