TOYOTA YARIS 2019 Návod na použití (in Czech)

231
4
4-1. Před jízdou
Jízda
YARIS_F_OM_Europe_OM52K19CZ

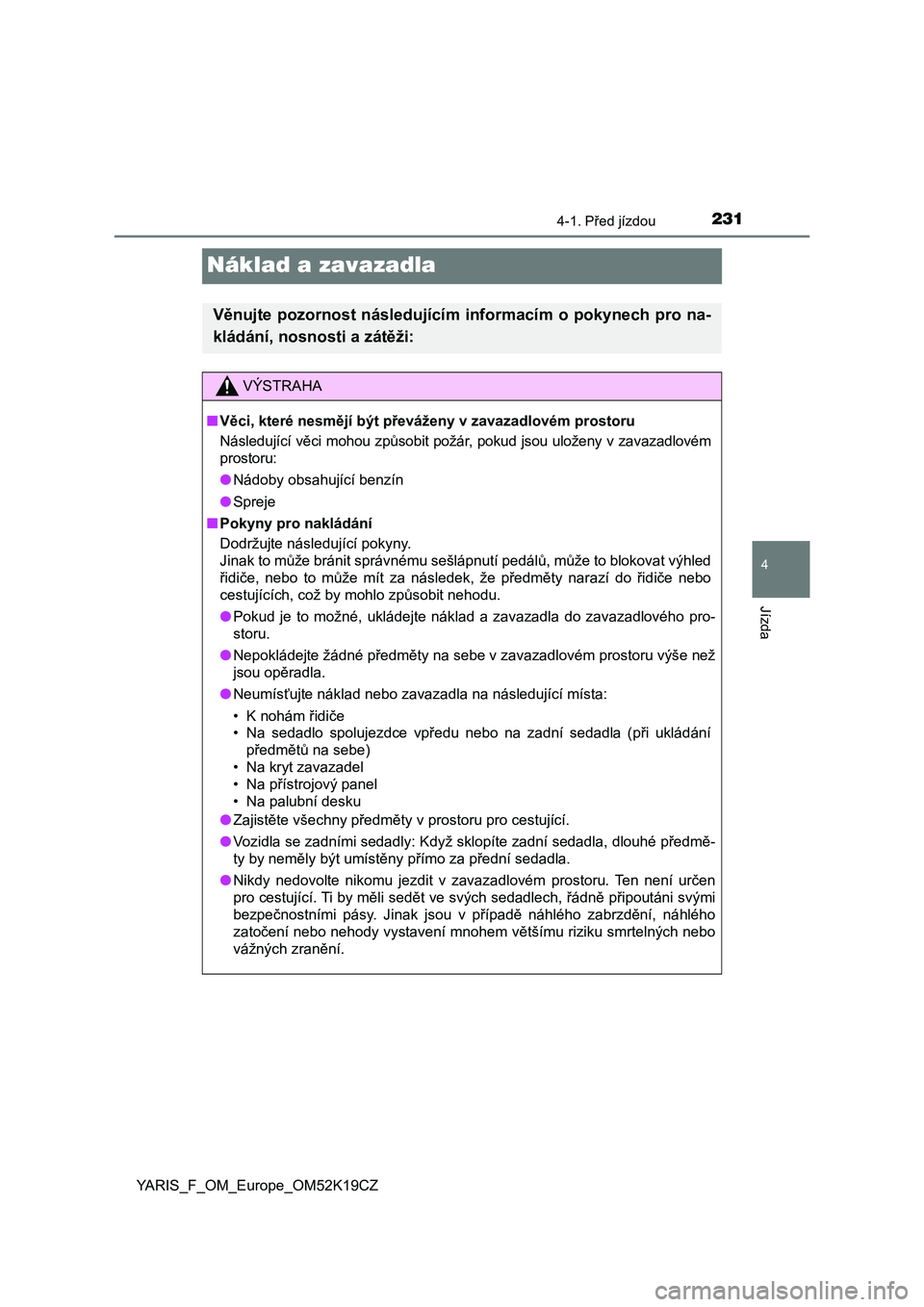

Náklad a zavazadla
Věnujte pozornost následujícím informacím o pokynech pro na-
kládání, nosnosti a zátěži:
VÝSTRAHA
■Věci, které nesmějí být převáženy v zavazadlovém prostoru
Následující věci mohou způsobit požár, pokud jsou uloženy v zavazadlovém
prostoru:
●Nádoby obsahující benzín
●Spreje
■Pokyny pro nakládání
Dodržujte následující pokyny.
Jinak to může bránit správnému sešlápnutí pedálů, může to blokovat výhled
řidiče, nebo to může mít za následek, že předměty narazí do řidiče nebo
cestujících, což by mohlo způsobit nehodu.
●Pokud je to možné, ukládejte náklad a zavazadla do zavazadlového pro-
storu.
●<0031004800530052004e004f006900470048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c00030051004400030056004800450048000300590003005d004400590044005d00440047004f005200590070005000
03005300550052005600570052005500580003005900ea00e3[e než
jsou opěradla.
●Neumísťujte náklad nebo zavazadla na následující místa:
• K nohám řidiče
• Na sedadlo spolujezdce vpředu nebo na zadní sedadla (při ukládání
předmětů na sebe)
• Na kryt zavazadel
• Na přístrojový panel
• Na palubní desku
●Zajistěte všechny předměty v prostoru pro cestující.
●Vozidla se zadními sedadly: Když sklopíte zadní sedadla, dlouhé předmě-
ty by neměly být umístěny přímo za přední sedadla.
●Nikdy nedovolte nikomu jezdit v zavazadlovém prostoru. Ten není určen
pro cestující. Ti by měli sedět ve svých sedadlech, řádně připoutáni svými
bezpečnostními pásy. Jinak jsou v případě náhlého zabrzdění, náhlého
zatočení nebo nehody vystavení mnohem většímu riziku smrtelných nebo
vážných zranění.

2324-1. Před jízdou
YARIS_F_OM_Europe_OM52K19CZ

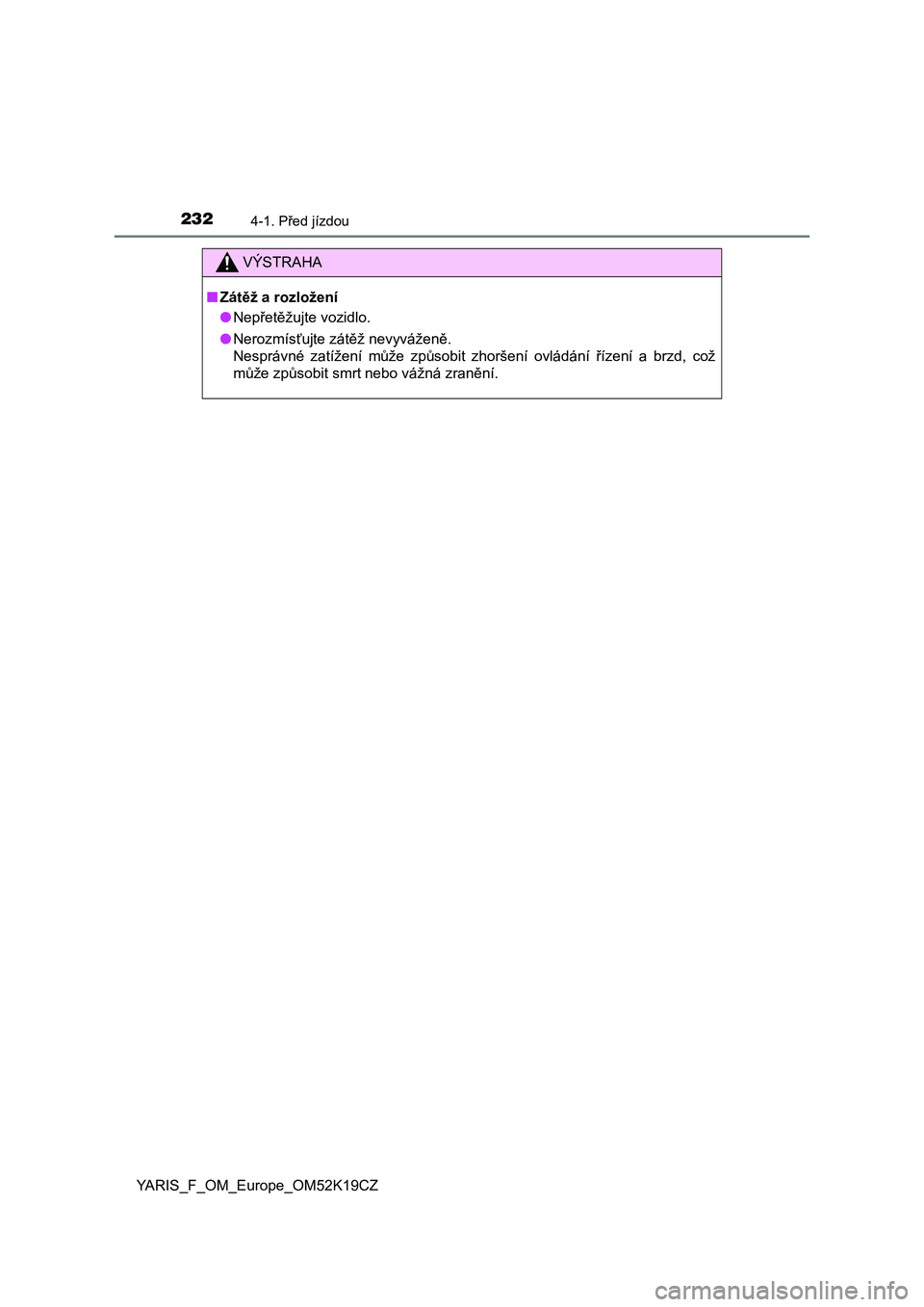

VÝSTRAHA
■Zátěž a rozložení
●Nepřetěžujte vozidlo.
●Nerozmísťujte zátěž nevyváženě.
Nesprávné zatížení může způsobit zhoršení ovládání řízení a brzd, což
může způsobit smrt nebo vážná zranění.

233
4
4-1. Před jízdou
Jízda
YARIS_F_OM_Europe_OM52K19CZ

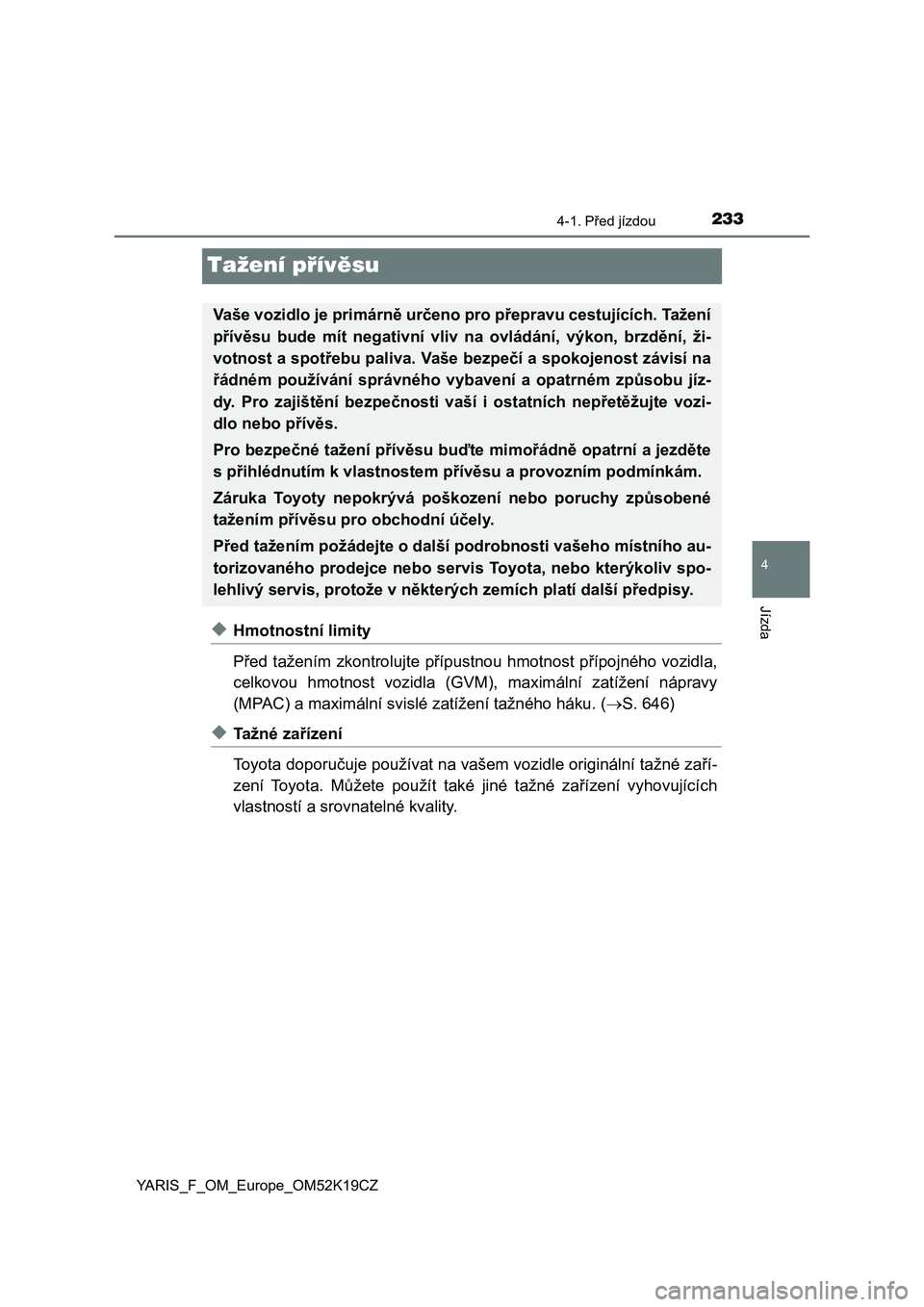

Tažení přívěsu
◆Hmotnostní limity
Před tažením zkontrolujte přípustnou hmotnost přípojného vozidla,
celkovou hmotnost vozidla (GVM), maximální zatížení nápravy
(MPAC) a maximální svislé zatížení tažného háku. (S. 646)
◆Tažné zařízení
Toyota doporučuje používat na vašem vozidle originální tažné zaří-
zení Toyota. Můžete použít také jiné tažné zařízení vyhovujících
vlastností a srovnatelné kvality.
Vaše vozidlo je primárně určeno pro přepravu cestujících. Tažení
přívěsu bude mít negativní vliv na ovládání, výkon, brzdění, ži-
votnost a spotřebu paliva. Vaše bezpečí a spokojenost závisí na
řádném používání správného vybavení a opatrném způsobu jíz-
dy. Pro zajištění bezpečnosti vaší i ostatních nepřetěžujte vozi-
dlo nebo přívěs.
Pro bezpečné tažení přívěsu buďte mimořádně opatrní a jezděte
s přihlédnutím k vlastnostem přívěsu a provozním podmínkám.
Záruka Toyoty nepokrývá poškození nebo poruchy způsobené
tažením přívěsu pro obchodní účely.
Před tažením požádejte o další podrobnosti vašeho místního au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis, protože v některých zemích platí další předpisy.

2344-1. Před jízdou
YARIS_F_OM_Europe_OM52K19CZ■

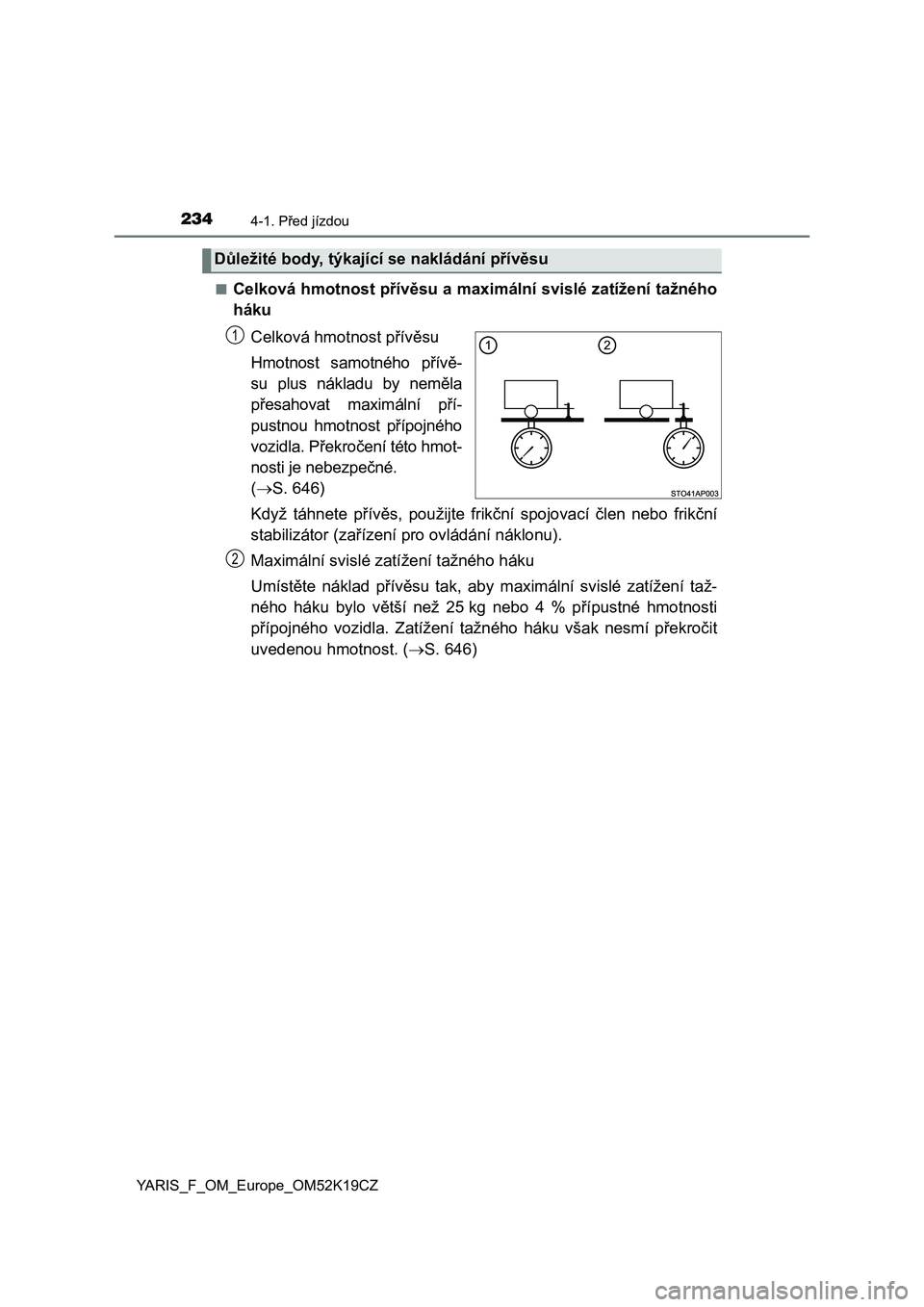

Celková hmotnost přívěsu a maximální svislé zatížení tažného
háku
Celková hmotnost přívěsu
Hmotnost samotného přívě-
su plus nákladu by neměla
přesahovat maximální pří-
pustnou hmotnost přípojného
vozidla. Překročení této hmot-
nosti je nebezpečné.

(S. 646)
Když táhnete přívěs, použijte frikční spojovací člen nebo frikční
stabilizátor (zařízení pro ovládání náklonu).
Maximální svislé zatížení tažného háku
Umístěte náklad přívěsu tak, aby maximální svislé zatížení taž-
ného háku bylo větší než 25 kg nebo 4 % přípustné hmotnosti
přípojného vozidla. Zatížení tažného háku však nesmí překročit
uvedenou hmotnost. (S. 646)
Důležité body, týkající se nakládání přívěsu
1
2

2354-1. Před jízdou
4
Jízda
YARIS_F_OM_Europe_OM52K19CZ■

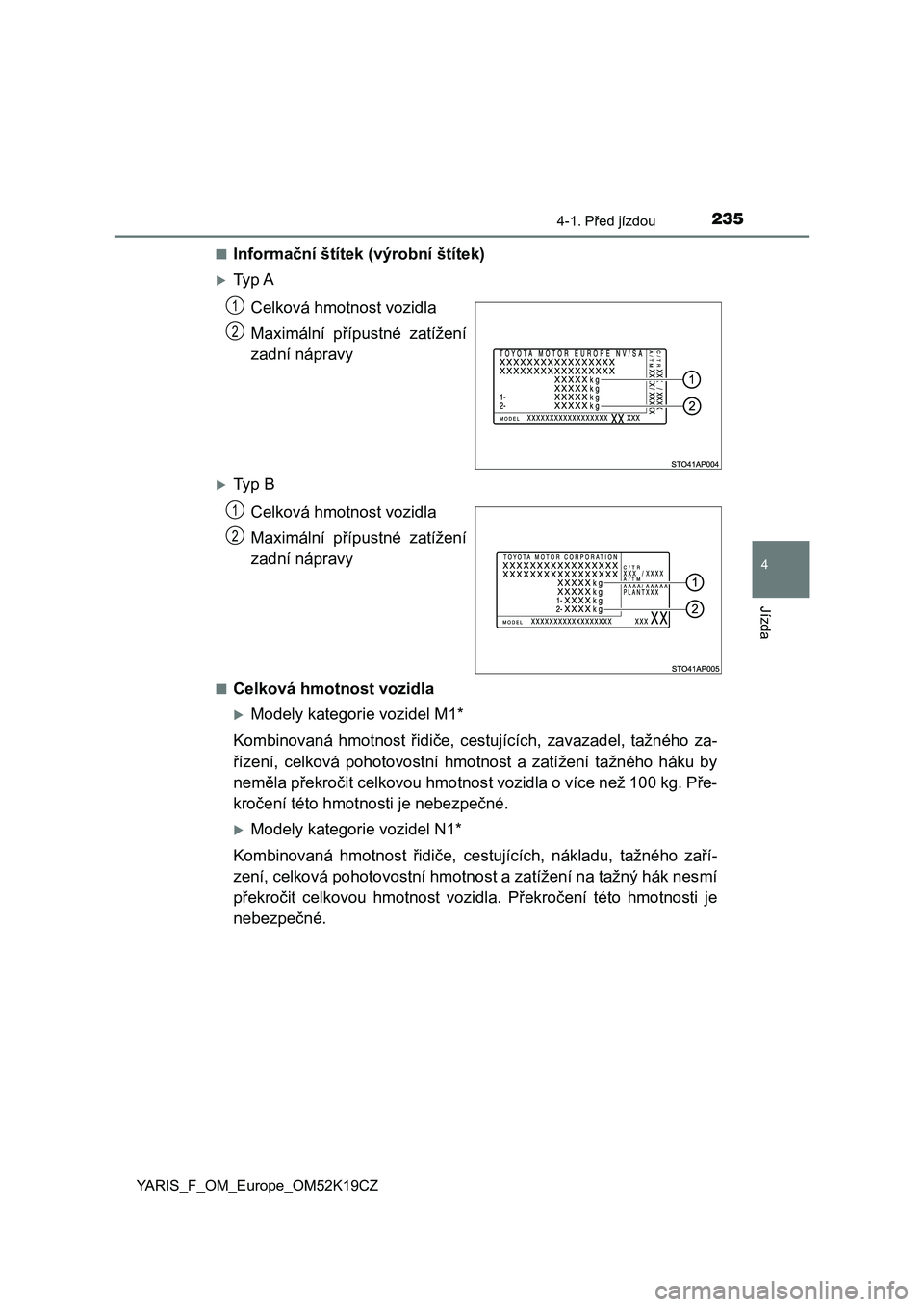

Informační štítek (výrobní štítek)
Ty p A
Celková hmotnost vozidla
Maximální přípustné zatížení
zadní nápravy
Ty p B
Celková hmotnost vozidla
Maximální přípustné zatížení
zadní nápravy
■Celková hmotnost vozidla
Modely kategorie vozidel M1*
Kombinovaná hmotnost řidiče, cestujících, zavazadel, tažného za-
řízení, celková pohotovostní hmotnost a zatížení tažného háku by
neměla překročit celkovou hmotnost vozidla o více než 100 kg. Pře-
kročení této hmotnosti je nebezpečné.
Modely kategorie vozidel N1*
Kombinovaná hmotnost řidiče, cestujících, nákladu, tažného zaří-
zení, celková pohotovostní hmotnost a zatížení na tažný hák nesmí
překročit celkovou hmotnost vozidla. Překročení této hmotnosti je
nebezpečné.
1
2
1
2

2364-1. Před jízdou
YARIS_F_OM_Europe_OM52K19CZ■
Maximální přípustné zatížení zadní nápravy
Modely kategorie vozidel M1*
Zatížení zadní nápravy by nemělo překročit maximální přípustné
zatížení zadní nápravy o více než 15 %. Překročení této hmotnosti
je nebezpečné.
Modely kategorie vozidel N1*
Zatížení zadní nápravy by nemělo překročit maximální přípustné
zatížení zadní nápravy. Překročení této hmotnosti je nebezpečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny
z testování na hladinu moře. Pamatujte, že se při jízdě ve vyšších
nadmořských výškách výkon motoru a přípustná hmotnost přípoj-
ného vozidla bude snižovat.
*: Pro určení kategorie vozidla kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
VÝSTRAHA
■Když je překročena celková hmotnost vozidla nebo přípustné zatížení
nápravy (modely kategorie vozidel M1
*)
Nedodržení tohoto pokynu může vést k nehodě s následky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm
2 nebo barů; 3 psi) k doporučenému tlaku huš-
tění pneumatik. (S. 663)
●Nepřekračujte stanovený rychlostní limit pro tažení přívěsu v zastavěných
oblastech nebo 100 km/h, podle toho, co je nižší.

2374-1. Před jízdou
4
Jízda
YARIS_F_OM_Europe_OM52K19CZ

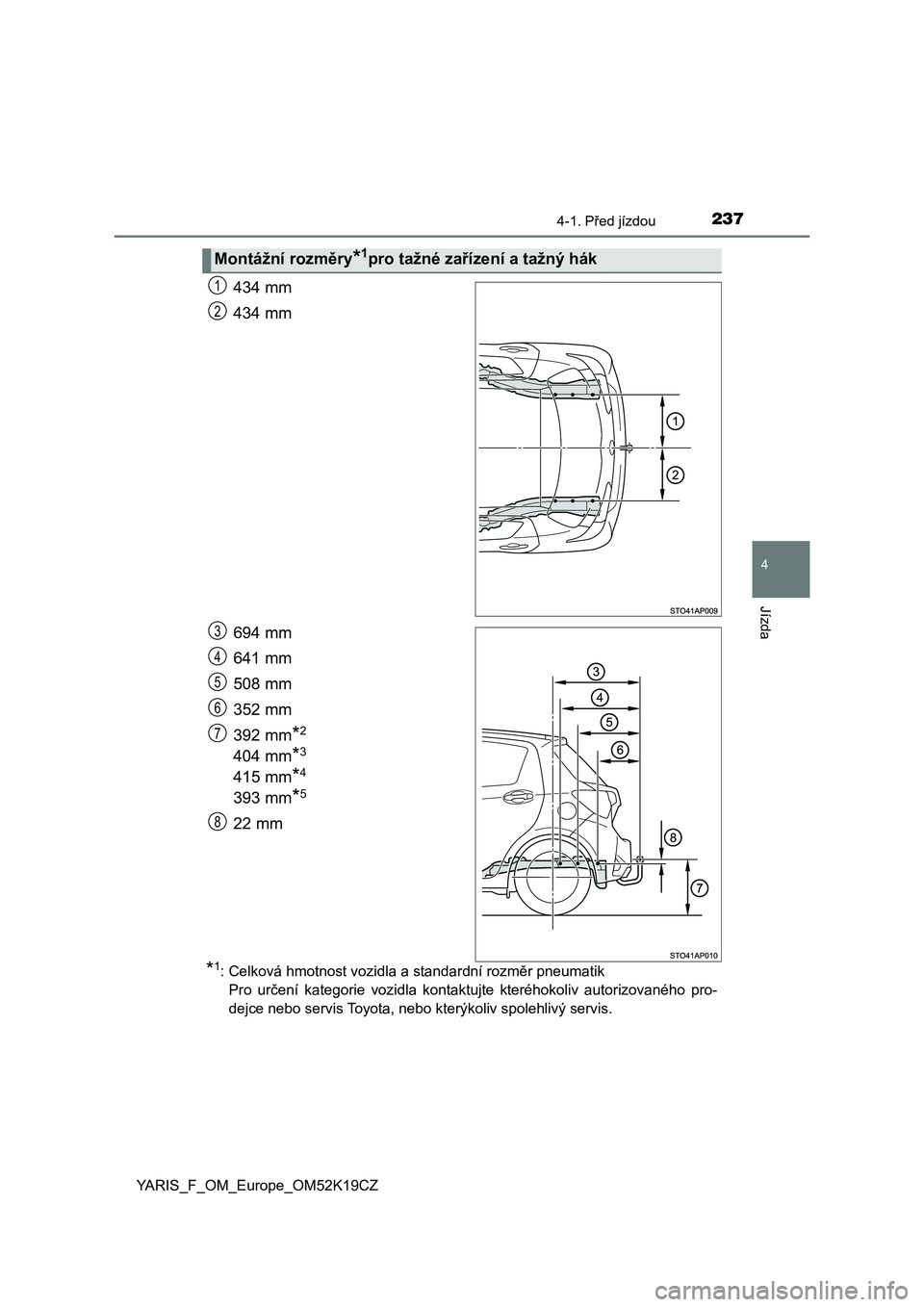

434 mm
434 mm
694 mm
641 mm
508 mm
352 mm
392 mm
*2
404 mm*3
415 mm*4
393 mm*5
22 mm
*1: Celková hmotnost vozidla a standardní rozměr pneumatik
Pro určení kategorie vozidla kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Montážní rozměry*1pro tažné zařízení a tažný hák
1
2
3
4
5
6
7
8

2384-1. Před jízdou
YARIS_F_OM_Europe_OM52K19CZ

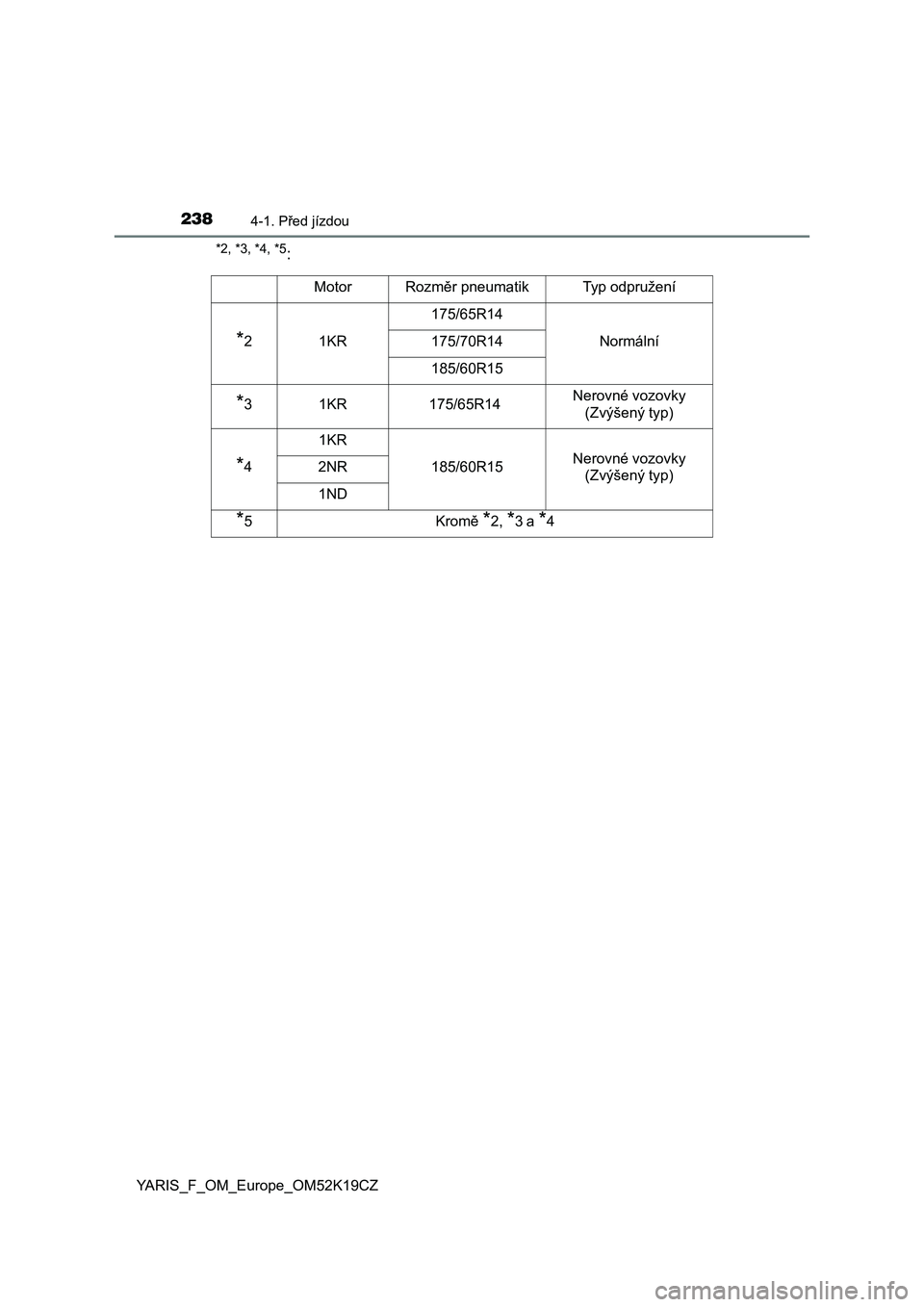

*2, *3, *4, *5:
MotorRozměr pneumatikTyp odpružení
*21KR
175/65R14
Normální175/70R14
185/60R15
*31KR175/65R14Nerovné vozovky
(Zvýšený typ)
*4
1KR
185/60R15Nerovné vozovky
(Zvýšený typ)2NR
1ND
*5Kromě *2, *3 a *4

2394-1. Před jízdou
4
Jízda
YARIS_F_OM_Europe_OM52K19CZ

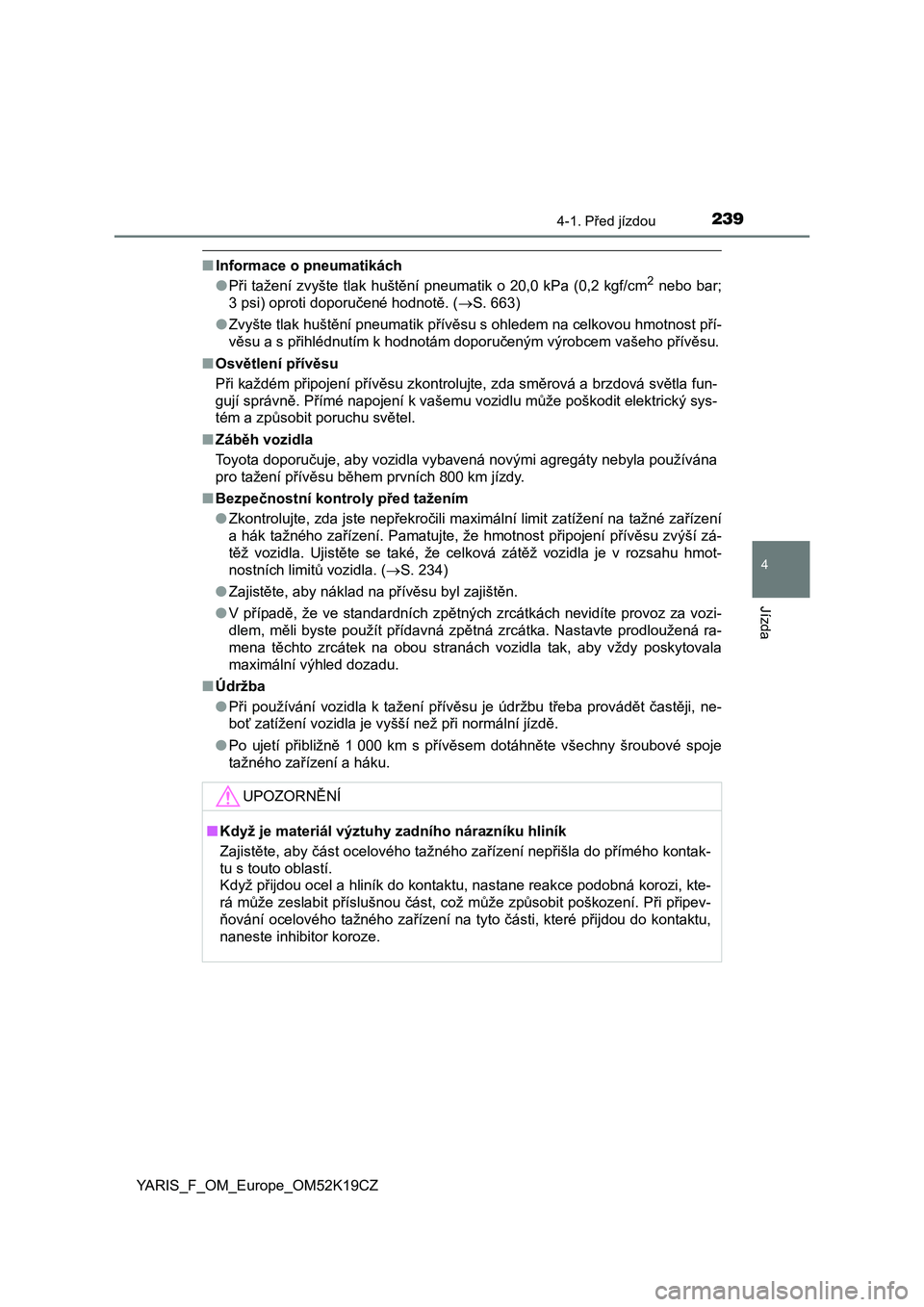

■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar;
3 psi) oproti doporučené hodnotě. (S. 663)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
<0059010c00560058000300440003005600030053011c004c004b004f00700047005100580057007400500003004e0003004b0052004700510052005700690050000300470052005300520055005800fe0048005100ea00500003005900ea00550052004500
460048005000030059004400e30048004b005200030053011c[ívěsu.
■Osvětlení přívěsu
Při každém připojení přívěsu zkontrolujte, zda směrová a brzdová světla fun-
gují správně. Přímé napojení k vašemu vozidlu může poškodit elektrický sys-
tém a způsobit poruchu světel.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (S. 234)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zpětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přímého kontak-
tu s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá může zeslabit příslušnou část, což může způsobit poškození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.

2404-1. Před jízdou
YARIS_F_OM_Europe_OM52K19CZ

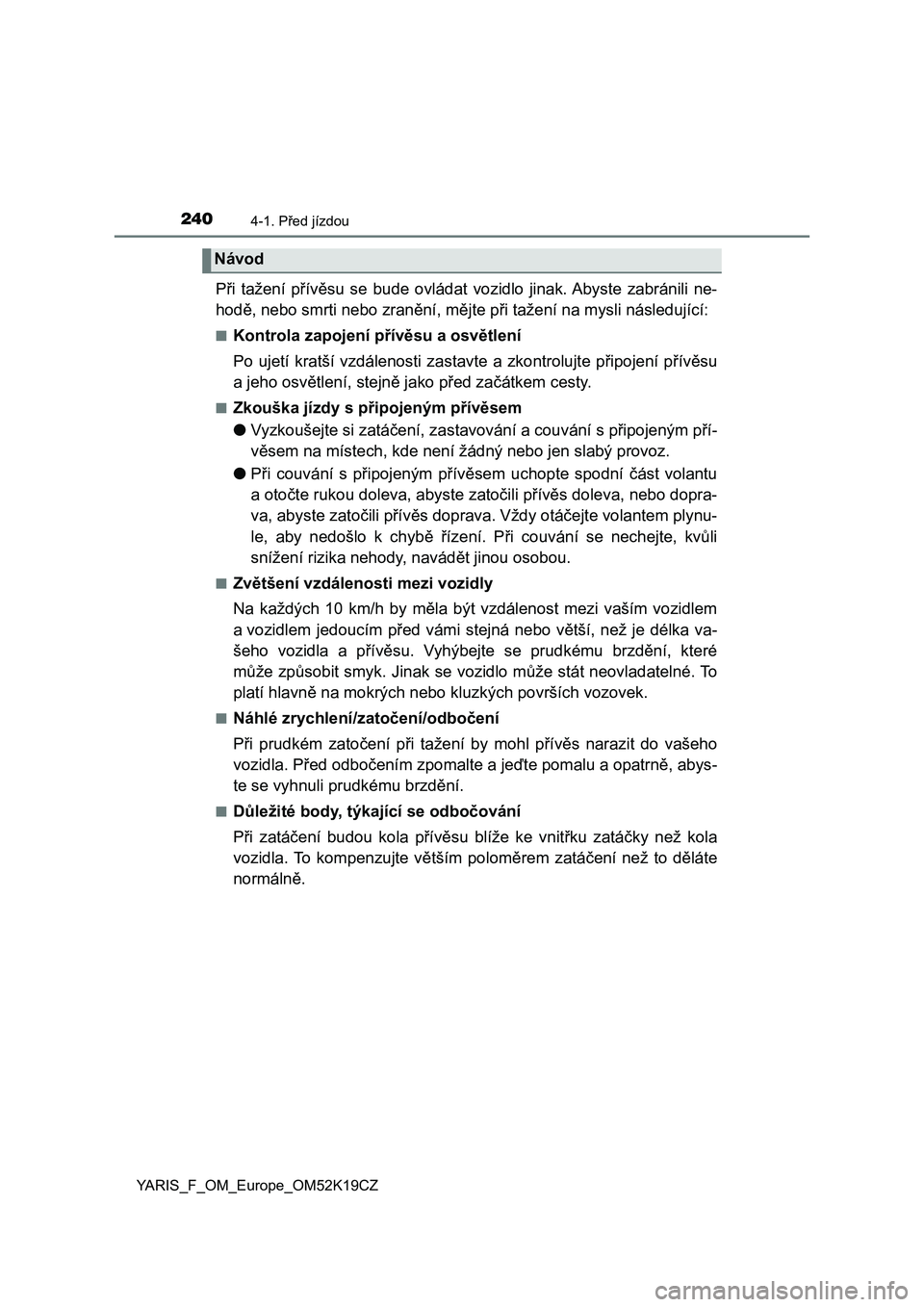

Při tažení přívěsu se bude ovládat vozidlo jinak. Abyste zabránili ne-
hodě, nebo smrti nebo zranění, mějte při tažení na mysli následující:
■Kontrola zapojení přívěsu a osvětlení
Po ujetí kratší vzdálenosti zastavte a zkontrolujte připojení přívěsu
a jeho osvětlení, stejně jako před začátkem cesty.
■Zkouška jízdy s připojeným přívěsem
●Vyzkoušejte si zatáčení, zastavování a couvání s připojeným pří-
věsem na místech, kde není žádný nebo jen slabý provoz.
●Při couvání s připojeným přívěsem uchopte spodní část volantu
a otočte rukou doleva, abyste zatočili přívěs doleva, nebo dopra-
va, abyste zatočili přívěs doprava. Vždy otáčejte volantem plynu-
le, aby nedošlo k chybě řízení. Při couvání se nechejte, kvůli
snížení rizika nehody, navádět jinou osobou.
■Zvětšení vzdálenosti mezi vozidly
Na každých 10 km/h by měla být vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stejná nebo větší, než je délka va-
šeho vozidla a přívěsu. Vyhýbejte se prudkému brzdění, které
může způsobit smyk. Jinak se vozidlo může stát neovladatelné. To
platí hlavně na mokrých nebo kluzkých površích vozovek.
■Náhlé zrychlení/zatočení/odbočení
Při prudkém zatočení při tažení by mohl přívěs narazit do vašeho
vozidla. Před odbočením zpomalte a jeďte pomalu a opatrně, abys-
te se vyhnuli prudkému brzdění.
■Důležité body, týkající se odbočování
Při zatáčení budou kola přívěsu blíže ke vnitřku zatáčky než kola
vozidla. To kompenzujte větším poloměrem zatáčení než to děláte
normálně.
