TOYOTA YARIS 2019 Návod na použití (in Czech)

6519-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52K19CZ■

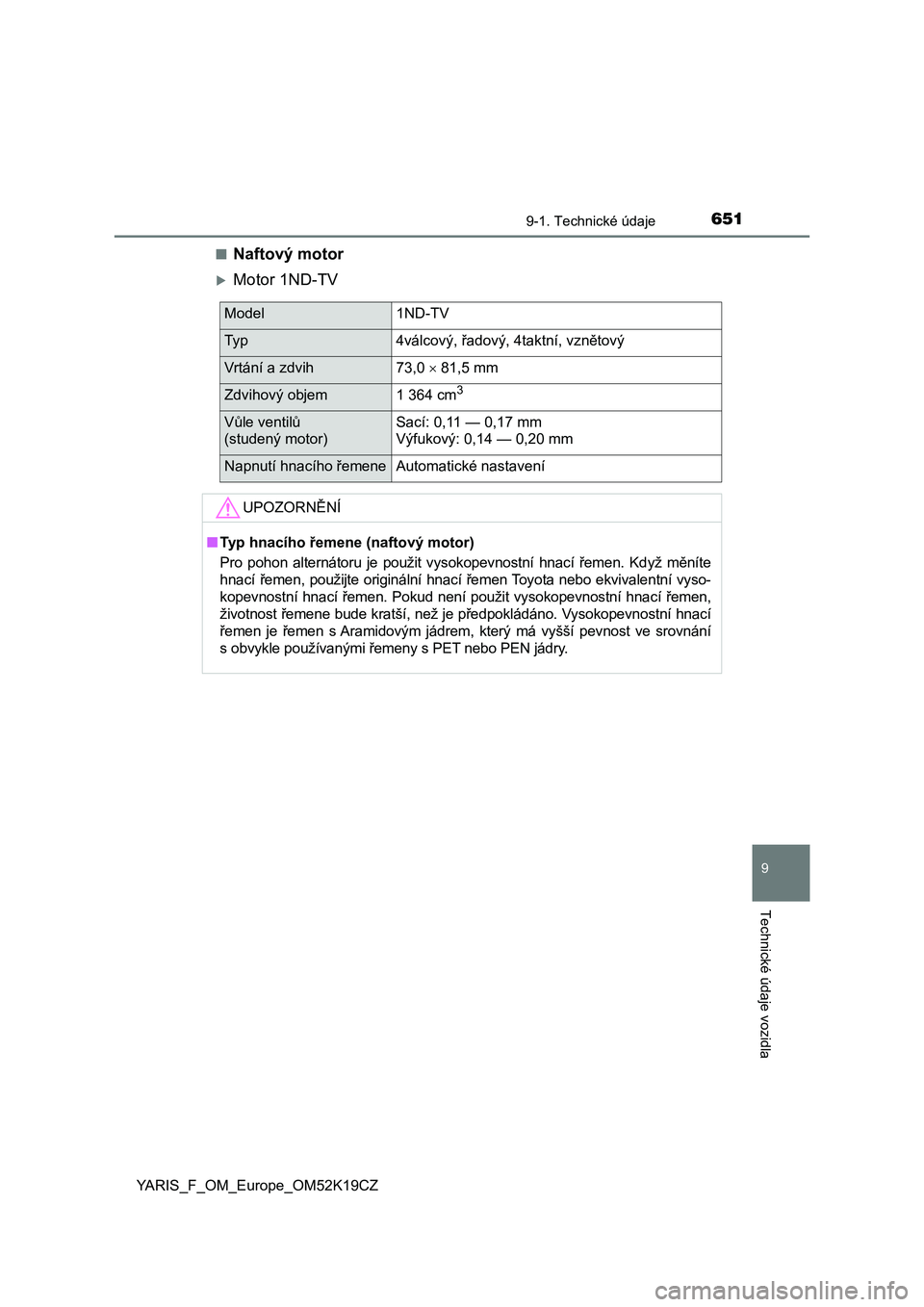

Naftový motor
Motor 1ND-TV
Model1ND-TV
Ty p4válcový, řadový, 4taktní, vznětový
Vrtání a zdvih73,0  81,5 mm
Zdvihový objem1 364 cm3
Vůle ventilů
(studený motor)Sací: 0,11 — 0,17 mm
Výfukový: 0,14 — 0,20 mm
Napnutí hnacího řemeneAutomatické nastavení
UPOZORNĚNÍ
■Typ hnacího řemene (naftový motor)
Pro pohon alternátoru je použit vysokopevnostní hnací řemen. Když měníte
hnací řemen, použijte originální hnací řemen Toyota nebo ekvivalentní vyso-
kopevnostní hnací řemen. Pokud není použit vysokopevnostní hnací řemen,
životnost řemene bude kratší, než je předpokládáno. Vysokopevnostní hnací
řemen je řemen s Aramidovým jádrem, který má vyšší pevnost ve srovnání
s obvykle používanými řemeny s PET nebo PEN jádry.

6529-1. Technické údaje
YARIS_F_OM_Europe_OM52K19CZ■
Benzínový motor
■Naftový motor

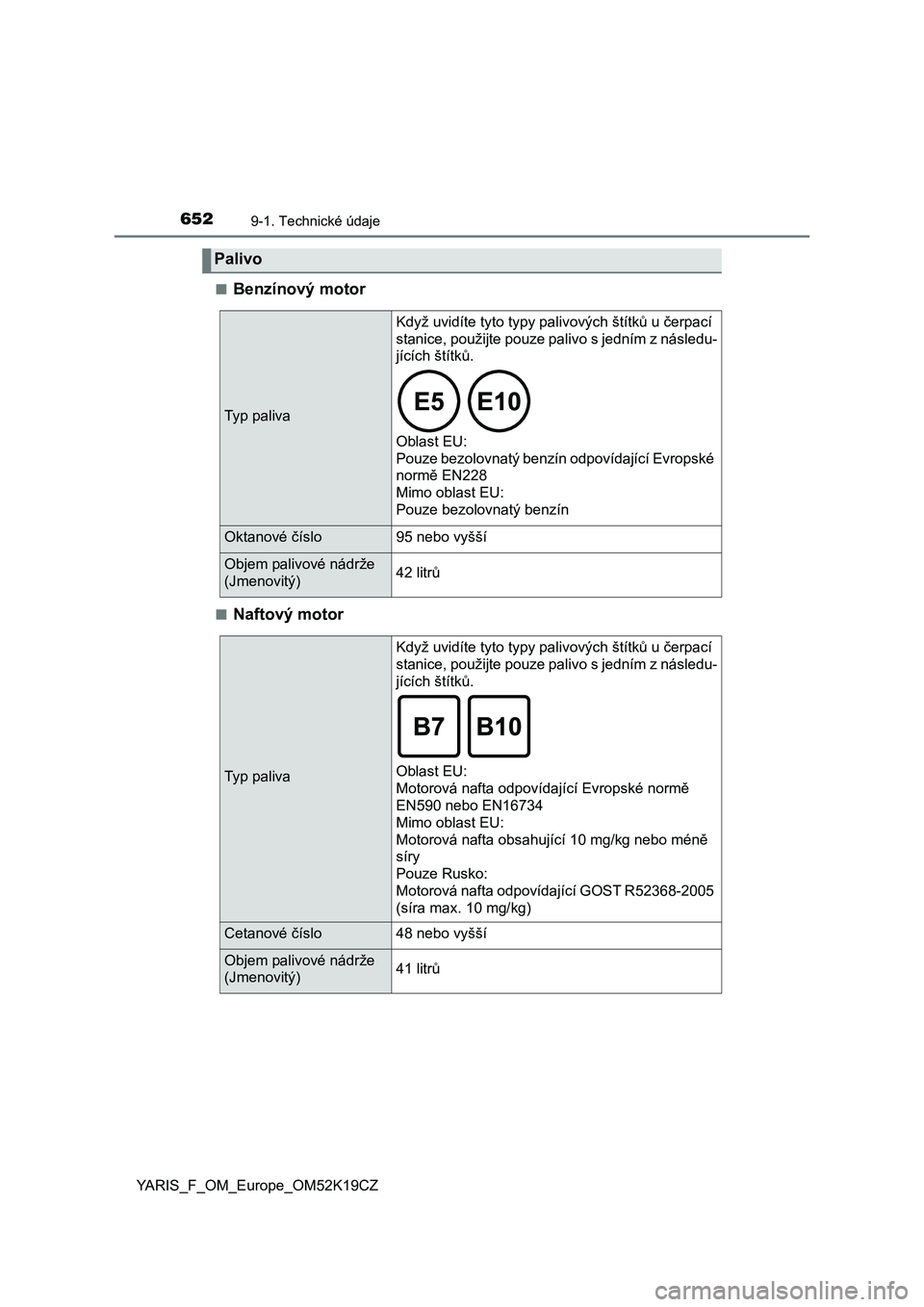

Palivo
Typ paliva
<002e0047005c00e5000300580059004c004700740057004800030057005c0057005200030057005c0053005c000300530044004f004c00590052005900ea0046004b000300e3005700740057004e012400030058000300fe00480055005300440046007400
03[
stanice, použijte pouze palivo s jedním z následu-
jících štítků.

Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)42 litrů
Typ paliva
<002e0047005c00e5000300580059004c004700740057004800030057005c0057005200030057005c0053005c000300530044004f004c00590052005900ea0046004b000300e3005700740057004e012400030058000300fe00480055005300440046007400
03[
stanice, použijte pouze palivo s jedním z následu-
jících štítků.

Oblast EU:
Motorová nafta odpovídající Evropské normě
EN590 nebo EN16734
Mimo oblast EU:
Motorová nafta obsahující 10 mg/kg nebo méně
síry
Pouze Rusko:
Motorová nafta odpovídající GOST R52368-2005
(síra max. 10 mg/kg)
Cetanové číslo48 nebo vyšší
Objem palivové nádrže
(Jmenovitý)41 litrů

6539-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52K19CZ■

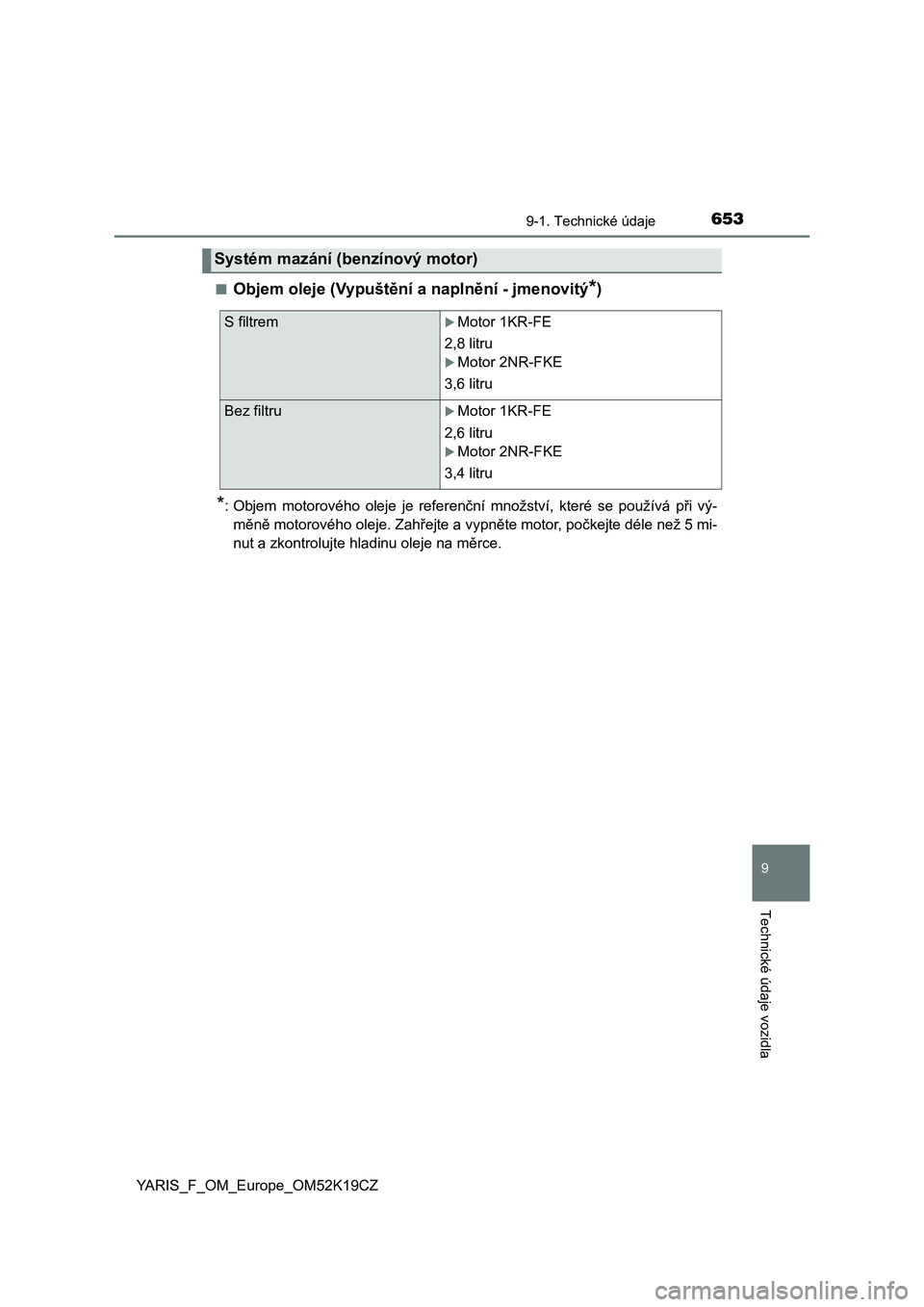

Objem oleje (Vypuštění a naplnění - jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
Systém mazání (benzínový motor)
S filtremMotor 1KR-FE
2,8 litru
Motor 2NR-FKE
3,6 litru
Bez filtruMotor 1KR-FE
2,6 litru
Motor 2NR-FKE
3,4 litru

6549-1. Technické údaje
YARIS_F_OM_Europe_OM52K19CZ■

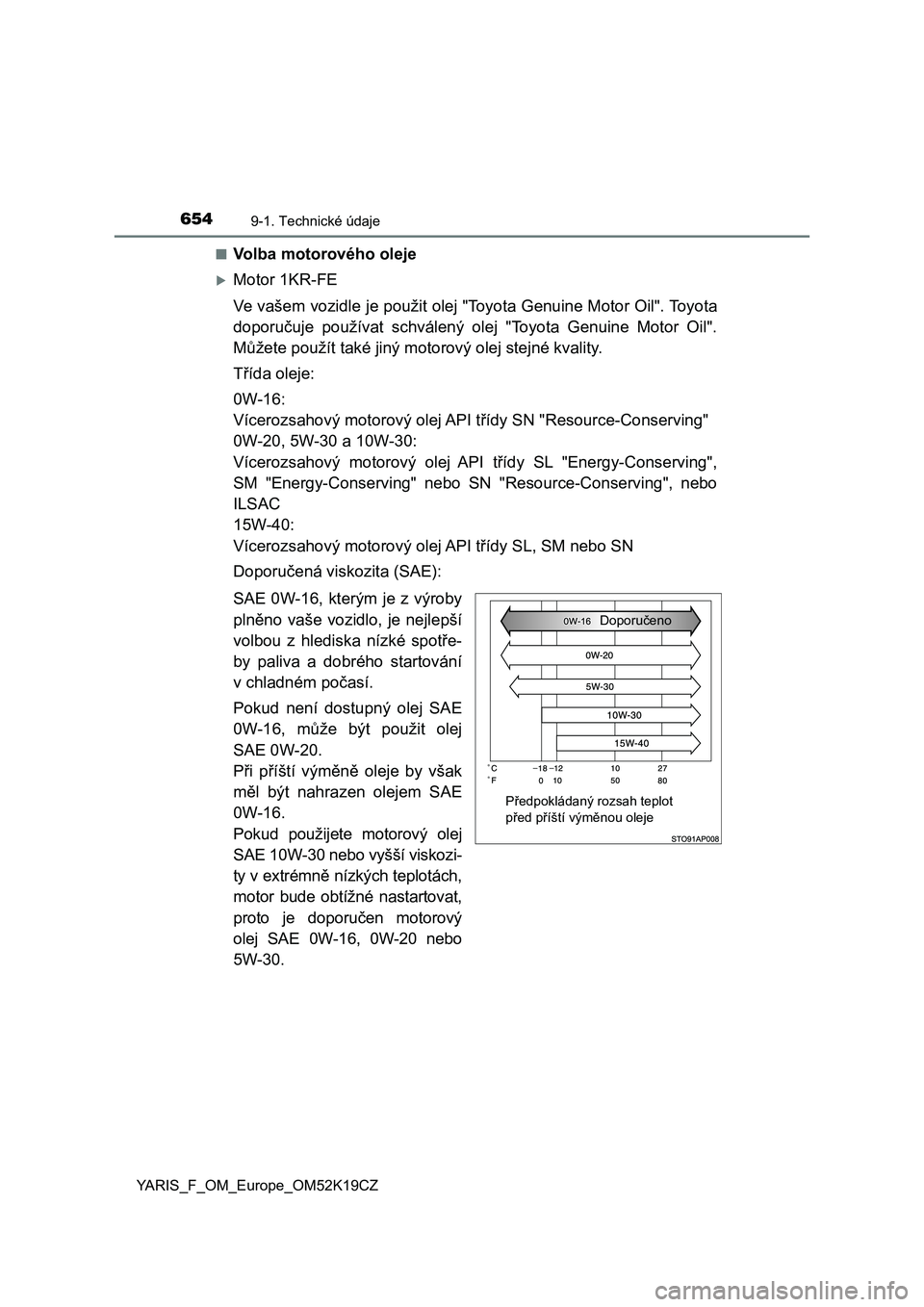

Volba motorového oleje
Motor 1KR-FE
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API třídy SN "Resource-Conserving"
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Doporučená viskozita (SAE):
SAE 0W-16, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-16, může být použit olej
SAE 0W-20.
Při příští výměně oleje by však
měl být nahrazen olejem SAE
0W-16.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší viskozi-
ty v extrémně nízkých teplotách,
motor bude obtížné nastartovat,
proto je doporučen motorový
olej SAE 0W-16, 0W-20 nebo
5W-30.
Doporučeno
Předpokládaný rozsah teplot
před příští výměnou oleje

6559-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52K19CZ

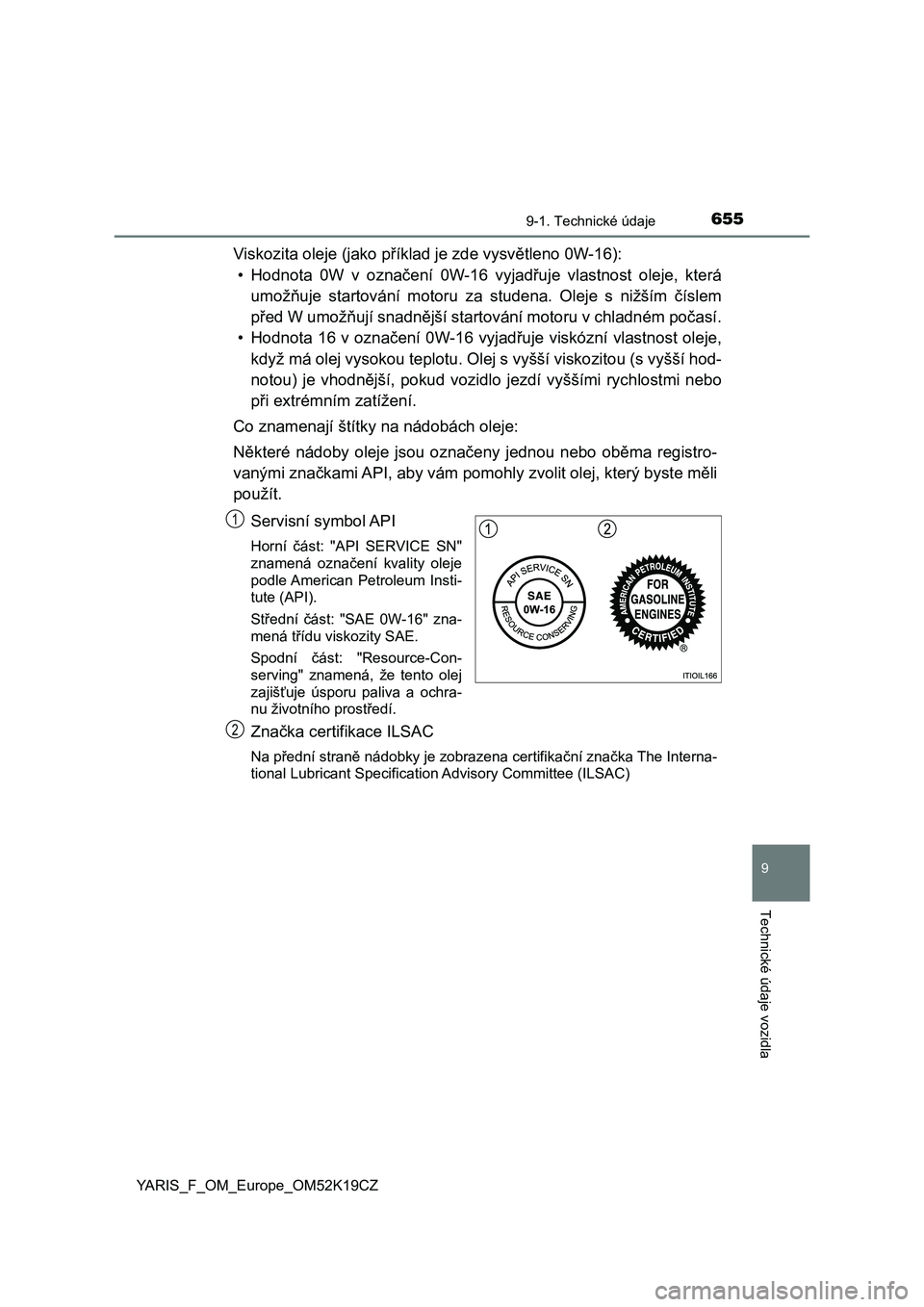

Viskozita oleje (jako příklad je zde vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 16 v označení 0W-16 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-16" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

6569-1. Technické údaje
YARIS_F_OM_Europe_OM52K19CZ

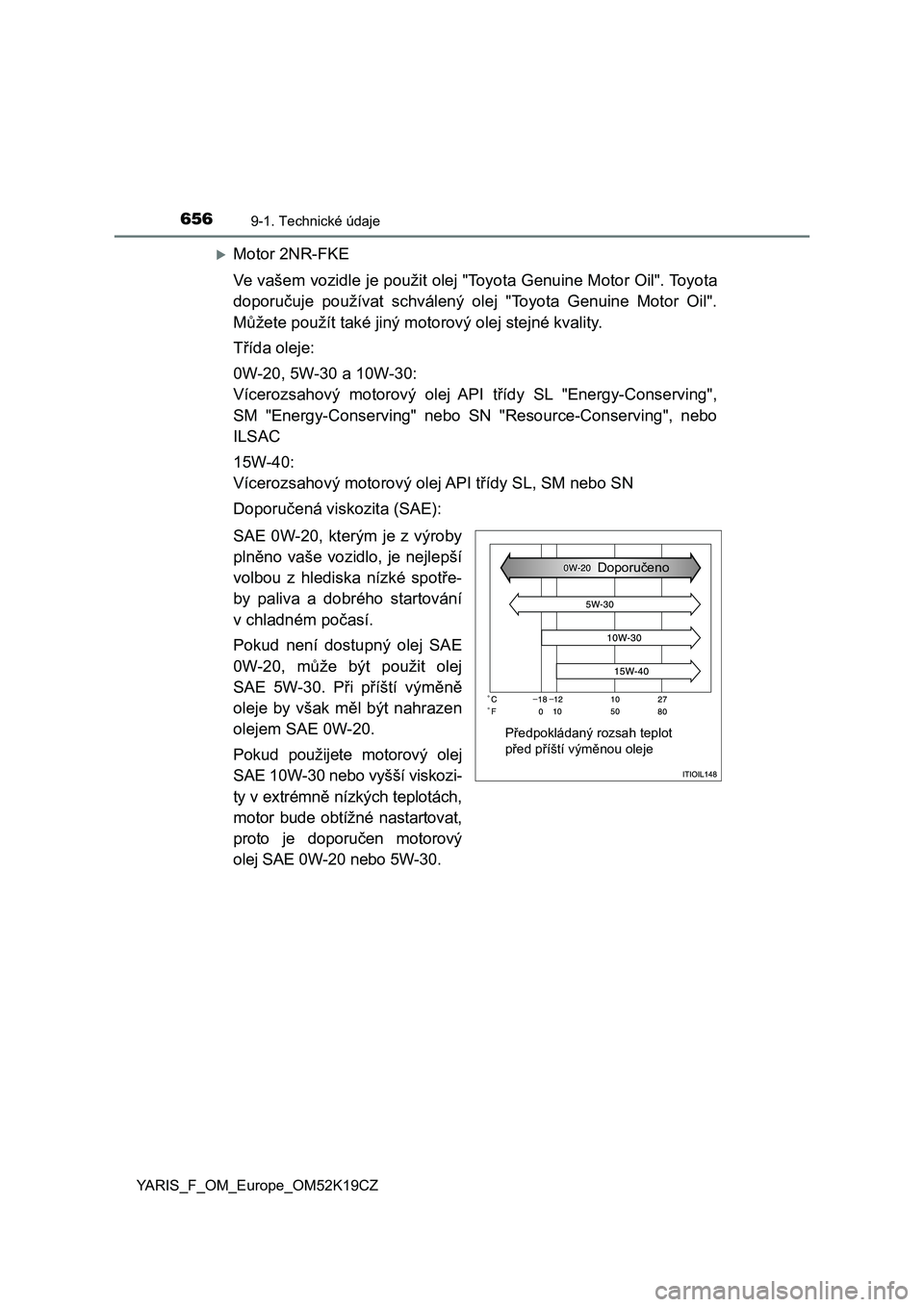

Motor 2NR-FKE
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší viskozi-
ty v extrémně nízkých teplotách,
motor bude obtížné nastartovat,
proto je doporučen motorový
olej SAE 0W-20 nebo 5W-30.
Předpokládaný rozsah teplot
před příští výměnou olejeDoporučeno

6579-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52K19CZ
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

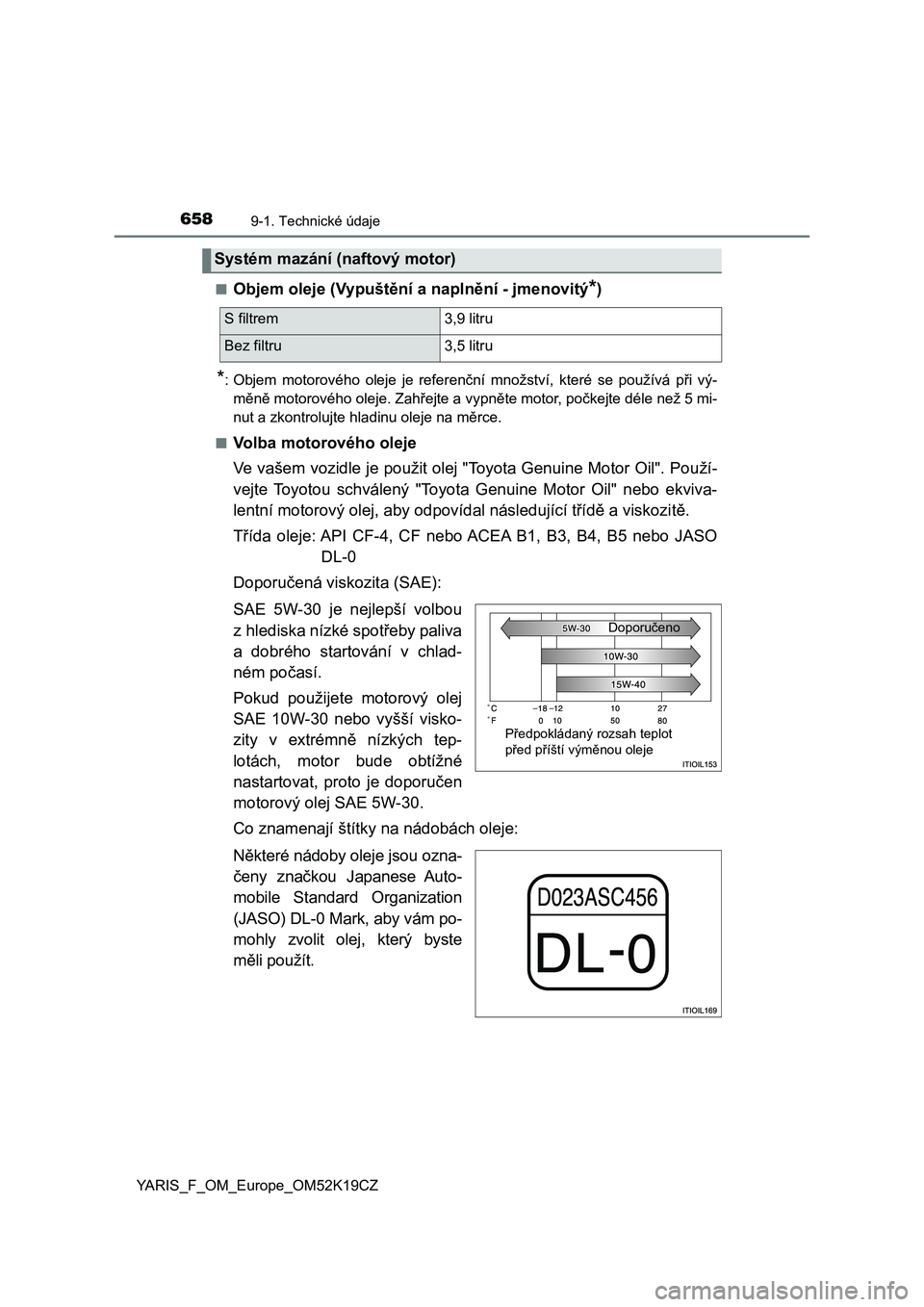

6589-1. Technické údaje
YARIS_F_OM_Europe_OM52K19CZ■
Objem oleje (Vypuštění a naplnění - jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
■
Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Použí-
vejte Toyotou schválený "Toyota Genuine Motor Oil" nebo ekviva-
lentní motorový olej, aby odpovídal následující třídě a viskozitě.
Třída oleje: API CF-4, CF nebo ACEA B1, B3, B4, B5 nebo JASO
DL-0
Doporučená viskozita (SAE):
SAE 5W-30 je nejlepší volbou
z hlediska nízké spotřeby paliva
a dobrého startování v chlad-
ném počasí.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 5W-30.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou ozna-
čeny značkou Japanese Auto-
mobile Standard Organization
(JASO) DL-0 Mark, aby vám po-
mohly zvolit olej, který byste
měli použít.
Systém mazání (naftový motor)
S filtrem 3,9 litru
Bez filtru 3,5 litru
Předpokládaný rozsah teplot
před příští výměnou olejeDoporučeno

6599-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52K19CZ

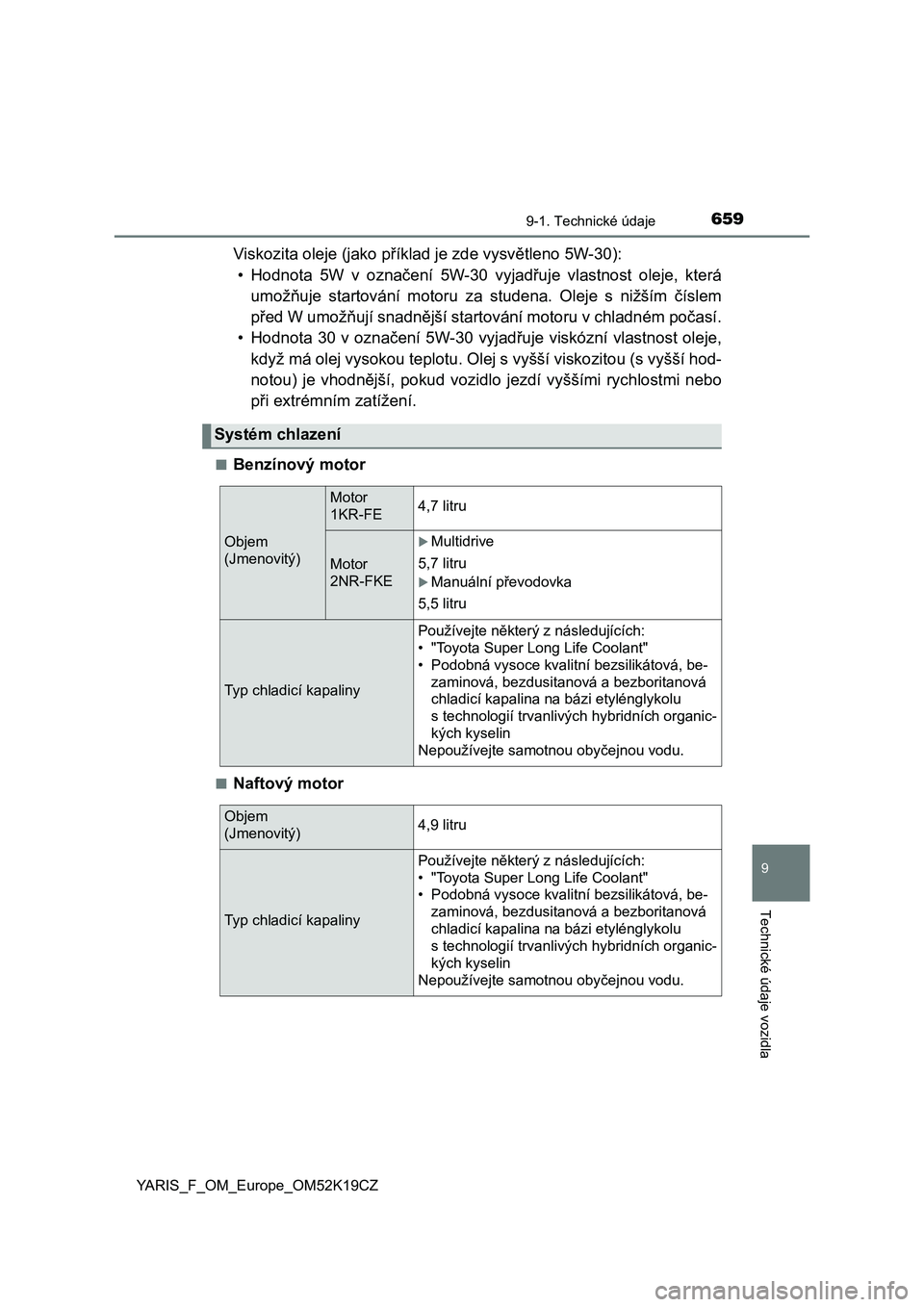

Viskozita oleje (jako příklad je zde vysvětleno 5W-30):
• Hodnota 5W v označení 5W-30 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 30 v označení 5W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
■Benzínový motor
■Naftový motor
Systém chlazení
Objem
(Jmenovitý)
Motor
1KR-FE4,7 litru
Motor
2NR-FKE
Multidrive
5,7 litru
Manuální převodovka
5,5 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.
Objem
(Jmenovitý)4,9 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.

6609-1. Technické údaje
YARIS_F_OM_Europe_OM52K19CZ
*: Objem kapaliny je referenční hodnota. Pokud je nezbytná výměna, kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo který-
koliv spolehlivý servis.

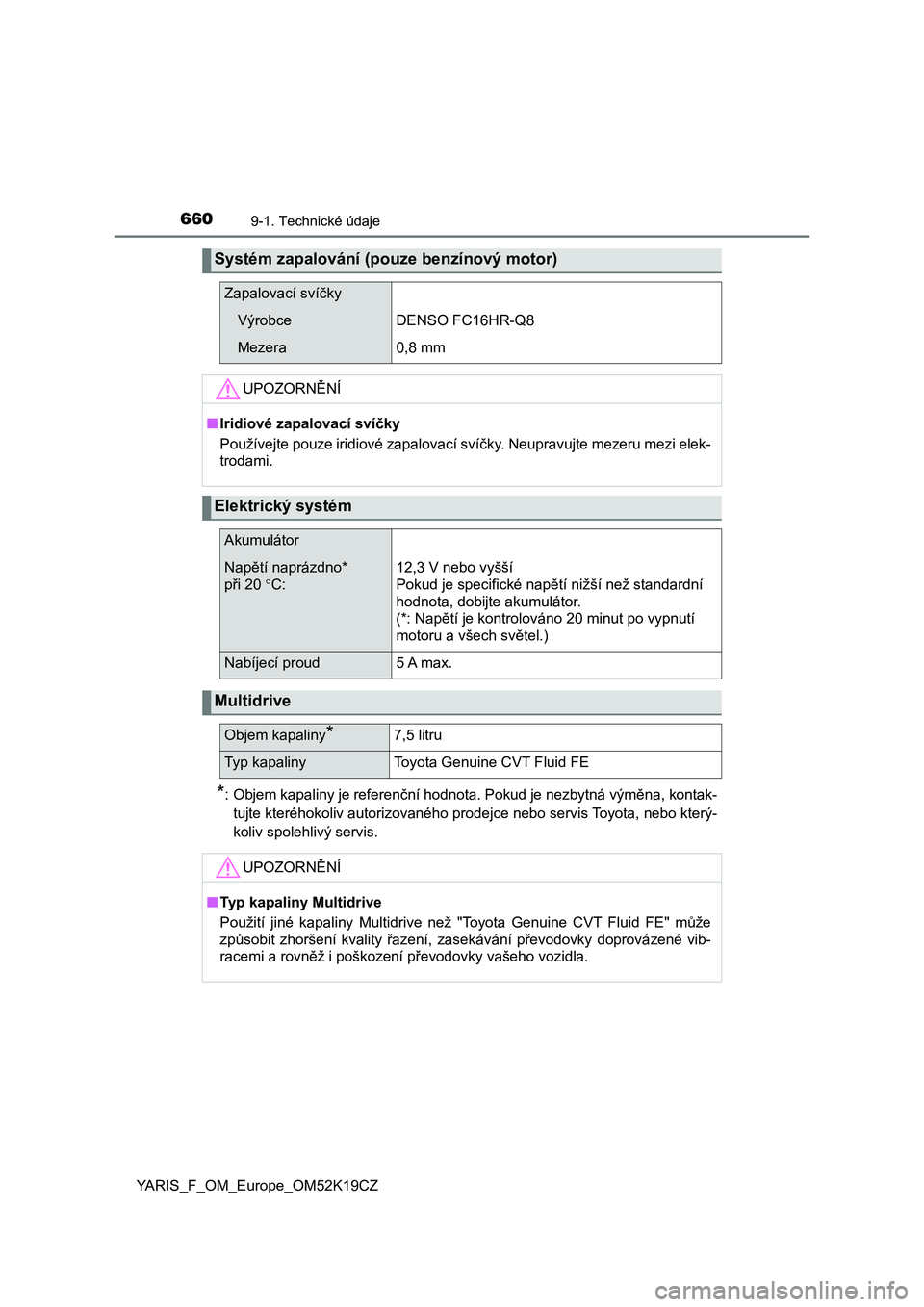

Systém zapalování (pouze benzínový motor)
Zapalovací svíčky
VýrobceDENSO FC16HR-Q8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
Elektrický systém
Akumulátor
Napětí naprázdno*
při 20 C:12,3 V nebo vyšší
Pokud je specifické napětí nižší než standardní
hodnota, dobijte akumulátor.
(*: Napětí je kontrolováno 20 minut po vypnutí
motoru a všech světel.)
Nabíjecí proud 5 A max.
Multidrive
Objem kapaliny*7,5 litru
Typ kapalinyToyota Genuine CVT Fluid FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny Multidrive než "Toyota Genuine CVT Fluid FE" může
způsobit zhoršení kvality řazení, zasekávání převodovky doprovázené vib-
racemi a rovněž i poškození převodovky vašeho vozidla.
