TOYOTA YARIS 2019 Návod na použití (in Czech)

6118-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52K19CZ■
Umístění
Umístění rezervního kola, zvedáku a brašny s nářadím
Zvedák
Rezervní kolo
Brašna s nářadím
Klika zvedákuKryt podlahy zavazadlového
prostoru (je-li ve výbavě)
Klíč na matice kol
Ta ž n é o k o
Podlahová deska
(je-li ve výbavě)1
2
3
4
5
6
7
8

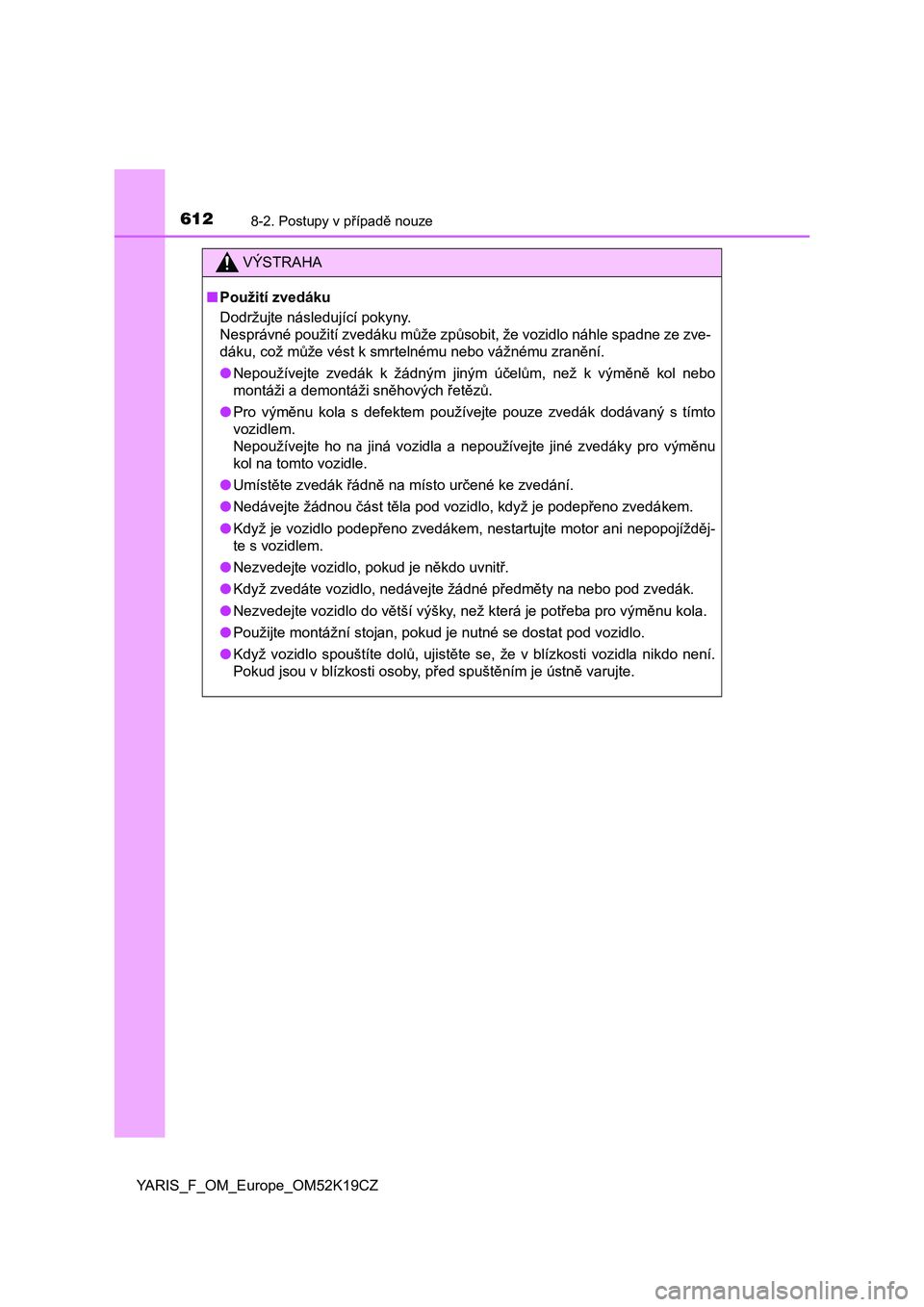

6128-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52K19CZ
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojížděj-
te s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●<002e0047005c00e50003005d005900480047006900570048000300590052005d004c0047004f0052000f0003005100480047006900590048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c000300510044000300
5100480045005200030053005200470003005d005900480047[ák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.

6138-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52K19CZ
Posuňte přední levé sedadlo
úplně dopředu a vyjměte kryt.
Vyjměte zvedák.
Dotáhnout
Uvolnit
Vyjmutí zvedáku
1
2
1
2

6148-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52K19CZ
Vozidla s kompaktním rezervním kolem
Vozidla s podlahovou deskou: Zvedněte podlahovou desku a za-
táhněte ji směrem k sobě, abyste ji vyjmuli. (S. 460)
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vyjměte vložku rezervního kola,
pak povolte střední upínku.
Vozidla s plnohodnotným rezervním kolem
Zvedněte podlahovou desku a zatáhněte ji směrem k sobě, abyste
ji vyjmuli. (S. 460)
Povolte střední upínku.
Vyjmutí rezervního kola
1
2
3
1
2

6158-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52K19CZ
Zaklínujte kola.
U vozidel s ocelovými koly od-
straňte ozdobný kryt kola po-
mocí klíče.
Abyste ochránili ozdobný kryt kola,
dejte mezi klíč a ozdobný kryt
hadřík.
Pokud má ozdobný kryt kola vybrá-
ní, vložte klíč do vybrání a vyjměte
ozdobný kryt kola.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

6168-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52K19CZ
Otáčejte částí zvedáku ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

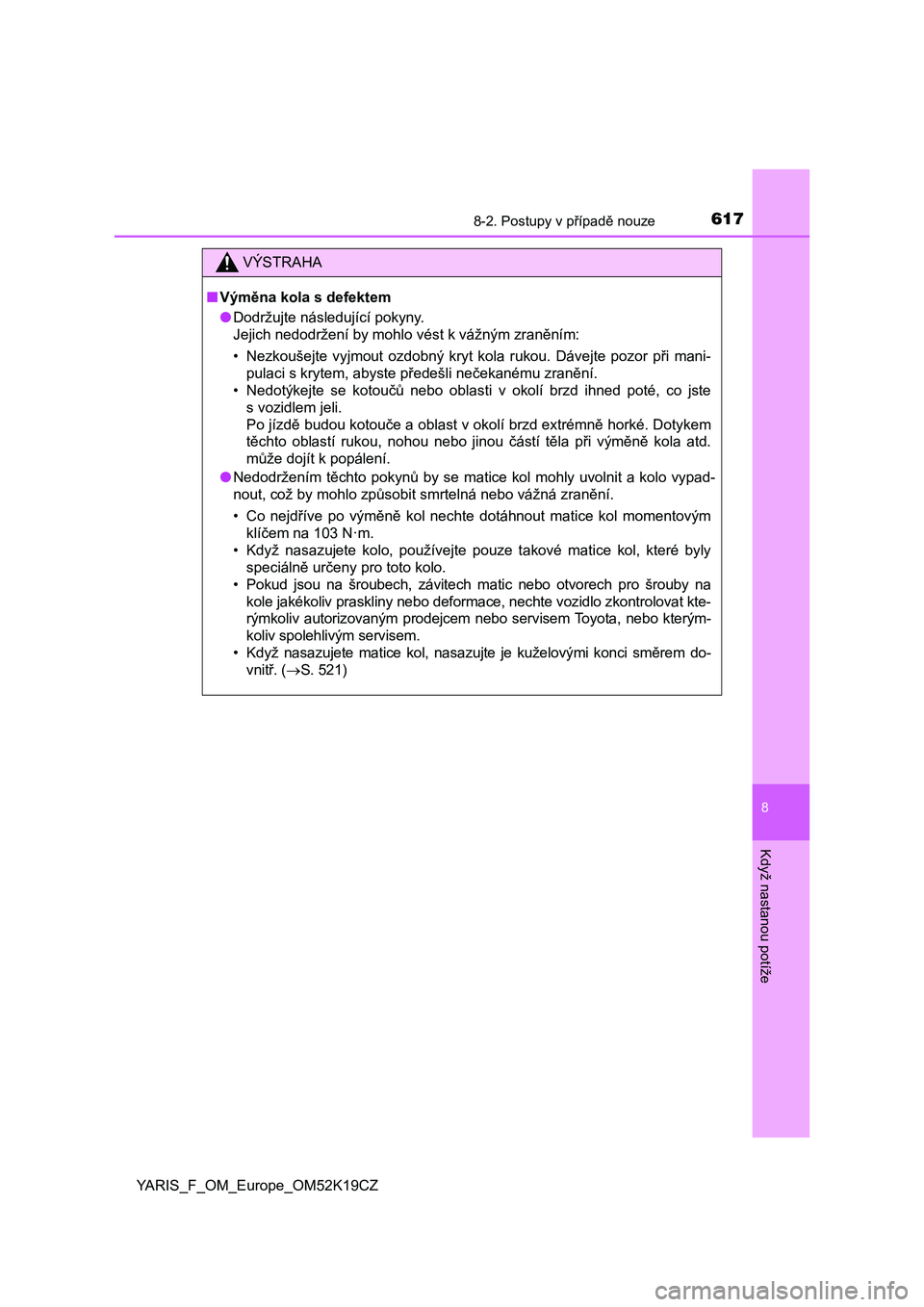

6178-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52K19CZ
VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste
s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N·m.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterým-
koliv spolehlivým servisem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směrem do-
vnitř. (S. 521)

6188-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52K19CZ
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo (včetně kom-
paktního rezervního kola), do-
táhněte matice kol, až se
kuželovitá část volně dotkne
sedla disku kola.
Když vyměňujete lité kolo za
kompaktní rezervní kolo, dotáh-
něte matice kol, až se kuželovi-
tá část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku kola
Kuželovitá část
Sedlo disku kola
Disk kola
Límec

6198-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52K19CZ
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N·m
Nepoužívejte jiné nástroje nebo pří-
davnou páku, např. kladivo, trubku
nebo vaši nohu, než vaše ruce.
3
4

6208-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52K19CZ
Vozidla s ocelovými koly (kromě vozidel s výstražným systémem
tlaku pneumatik nebo kompaktním rezervním kolem)
Nasaďte zpět ozdobný kryt kola.
Nastavte vybrání v ozdobném kry-
tu kola na ventilek, viz obrázek.
Vozidla s litými koly
Vyjměte střední ozdobný kryt
kola zatlačením z opačné strany.
Dávejte pozor, abyste neztratili oz-
dobný kryt kola.
Uložte kolo s defektem, zvedák a všechno nářadí.
5
5
6
