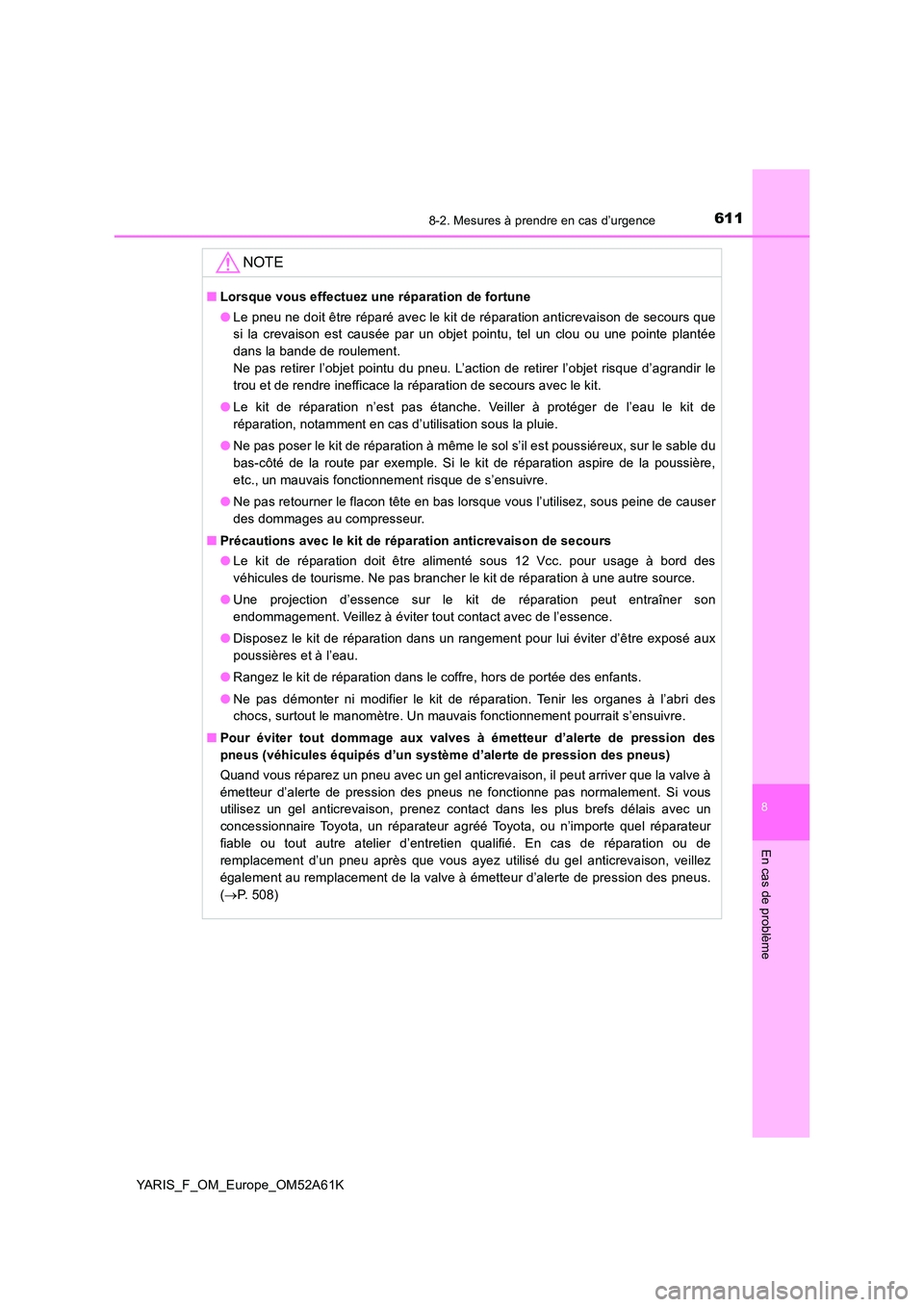

6118-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K
NOTE
■Lorsque vous effectuez une réparation de fortune
● Le pneu ne doit être réparé avec le kit de réparation anticrevaison de secours que
si la crevaison est causée par un objet pointu, tel un clou ou une pointe plantée
dans la bande de roulement.
Ne pas retirer l’objet pointu du pneu. L’action de retirer l’objet risque d’agrandir le
trou et de rendre inefficace la réparation de secours avec le kit.
● Le kit de réparation n’est pas étanche. Veiller à protéger de l’eau le kit de
réparation, notamment en cas d’utilisation sous la pluie.
● Ne pas poser le kit de réparation à même le sol s’il est poussiéreux, sur le sable du
bas-côté de la route par exemple. Si le kit de réparation aspire de la poussière,
etc., un mauvais fonctionnement risque de s’ensuivre.
● Ne pas retourner le flacon tête en bas lorsque vous l’utilisez, sous peine de causer
des dommages au compresseur.
■ Précautions avec le kit de réparation anticrevaison de secours
● Le kit de réparation doit être alimenté sous 12 Vcc. pour usage à bord des
véhicules de tourisme. Ne pas brancher le kit de réparation à une autre source.
● Une projection d’essence sur le kit de réparation peut entraîner son
endommagement. Veillez à éviter tout contact avec de l’essence.
● Disposez le kit de réparation dans un rangement pour lui éviter d’être exposé aux
poussières et à l’eau.
● Rangez le kit de réparation dans le coffre, hors de portée des enfants.
● Ne pas démonter ni modifier le kit de réparation. Tenir les organes à l’abri des
chocs, surtout le manomètre. Un mauvais fonctionnement pourrait s’ensuivre.
■ Pour éviter tout dommage aux valves à émetteur d’alerte de pression des
pneus (véhicules équipés d’un système d’alerte de pression des pneus)
Quand vous réparez un pneu avec un gel anticrevaison, il peut arriver que la valve à
émetteur d’alerte de pression des pneus ne fonctionne pas normalement. Si vous
utilisez un gel anticrevaison, prenez contact dans les plus brefs délais avec un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable ou tout autre atelier d’entretien qualifié. En cas de réparation ou de
remplacement d’un pneu après que vous ayez utilisé du gel anticrevaison, veillez
également au remplacement de la valve à émetteur d’alerte de pression des pneus.
( P. 508)

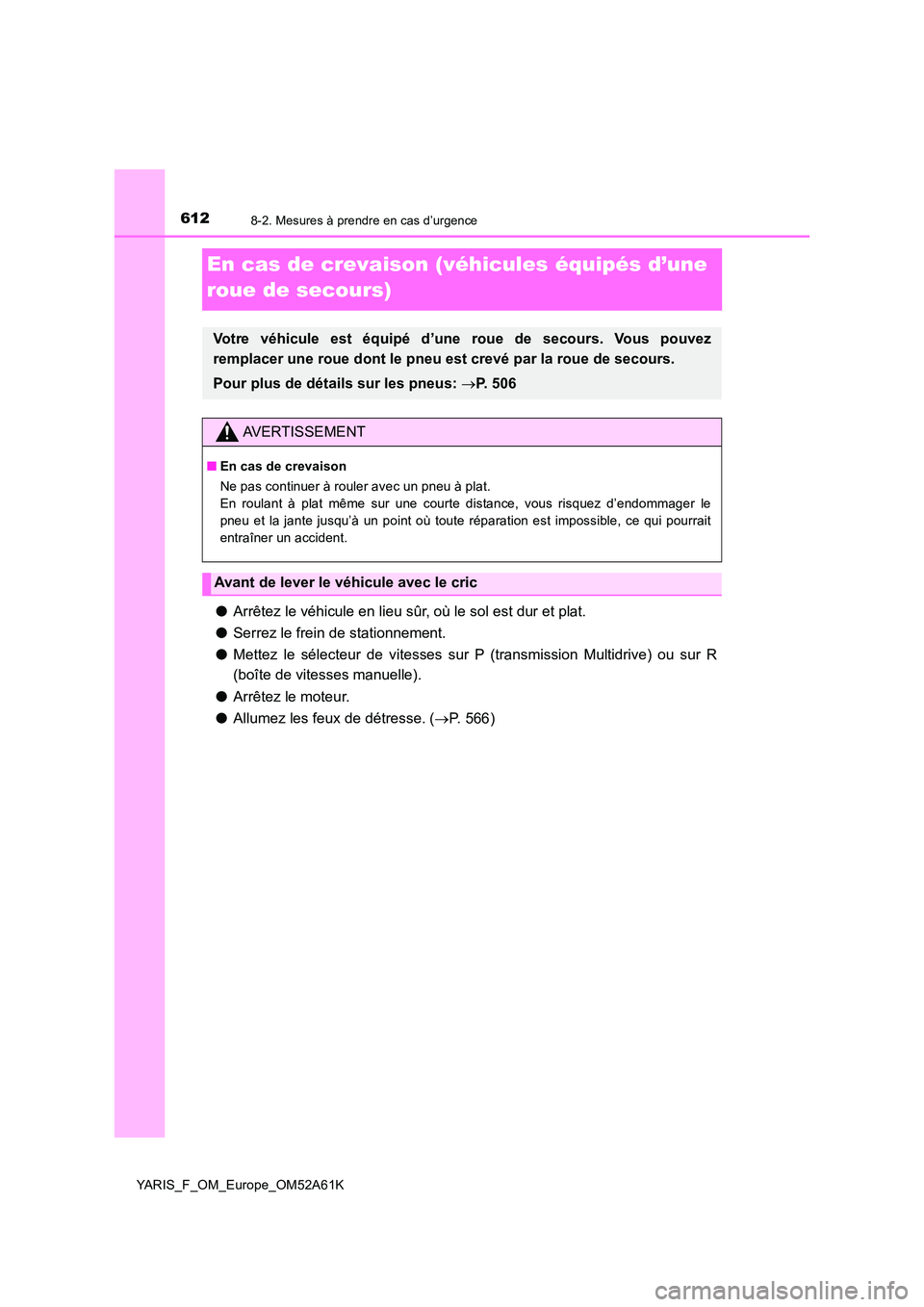

6128-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K
En cas de crevaison (véhicules équipés d’une
roue de secours)
● Arrêtez le véhicule en lieu sûr, où le sol est dur et plat.
● Serrez le frein de stationnement.
● Mettez le sélecteur de vitesses sur P (transmission Multidrive) ou sur R
(boîte de vitesses manuelle).
● Arrêtez le moteur.
● Allumez les feux de détresse. (P. 566)
Votre véhicule est équipé d’une roue de secours. Vous pouvez
remplacer une roue dont le pneu est crevé par la roue de secours.
Pour plus de détails sur les pneus: P. 5 0 6
AVERTISSEMENT
■En cas de crevaison
Ne pas continuer à rouler avec un pneu à plat.
En roulant à plat même sur une courte distance, vous risquez d’endommager le
pneu et la jante jusqu’à un point où toute réparation est impossible, ce qui pourrait
entraîner un accident.
Avant de lever le véhicule avec le cric

6138-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K

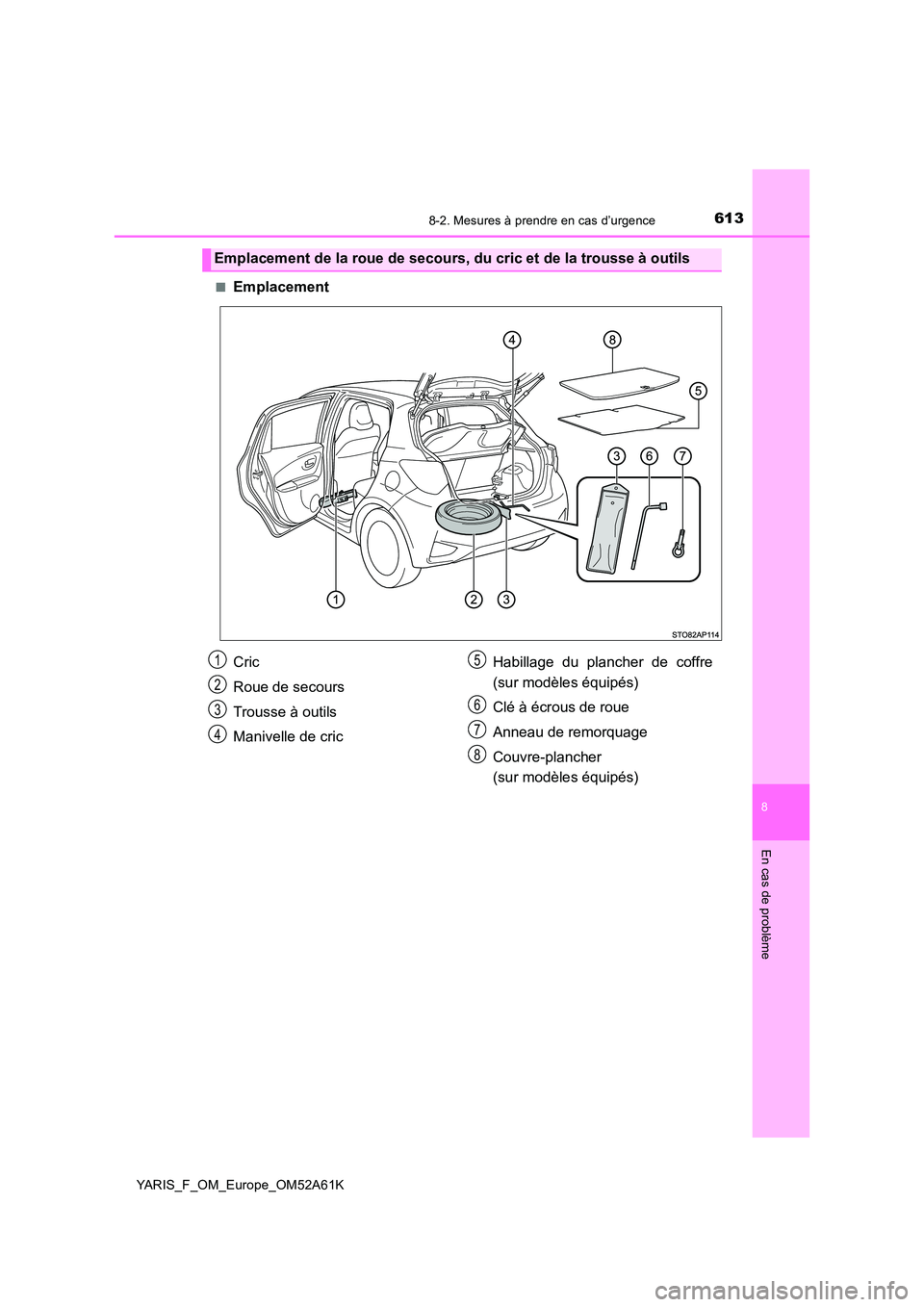

■Emplacement
Emplacement de la roue de secours, du cric et de la trousse à outils
Cric
Roue de secours
Trousse à outils
Manivelle de cric
Habillage du plancher de coffre
(sur modèles équipés)
Clé à écrous de roue
Anneau de remorquage
Couvre-plancher
(sur modèles équipés)
1
2
3
4
5
6
7
8

6148-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K

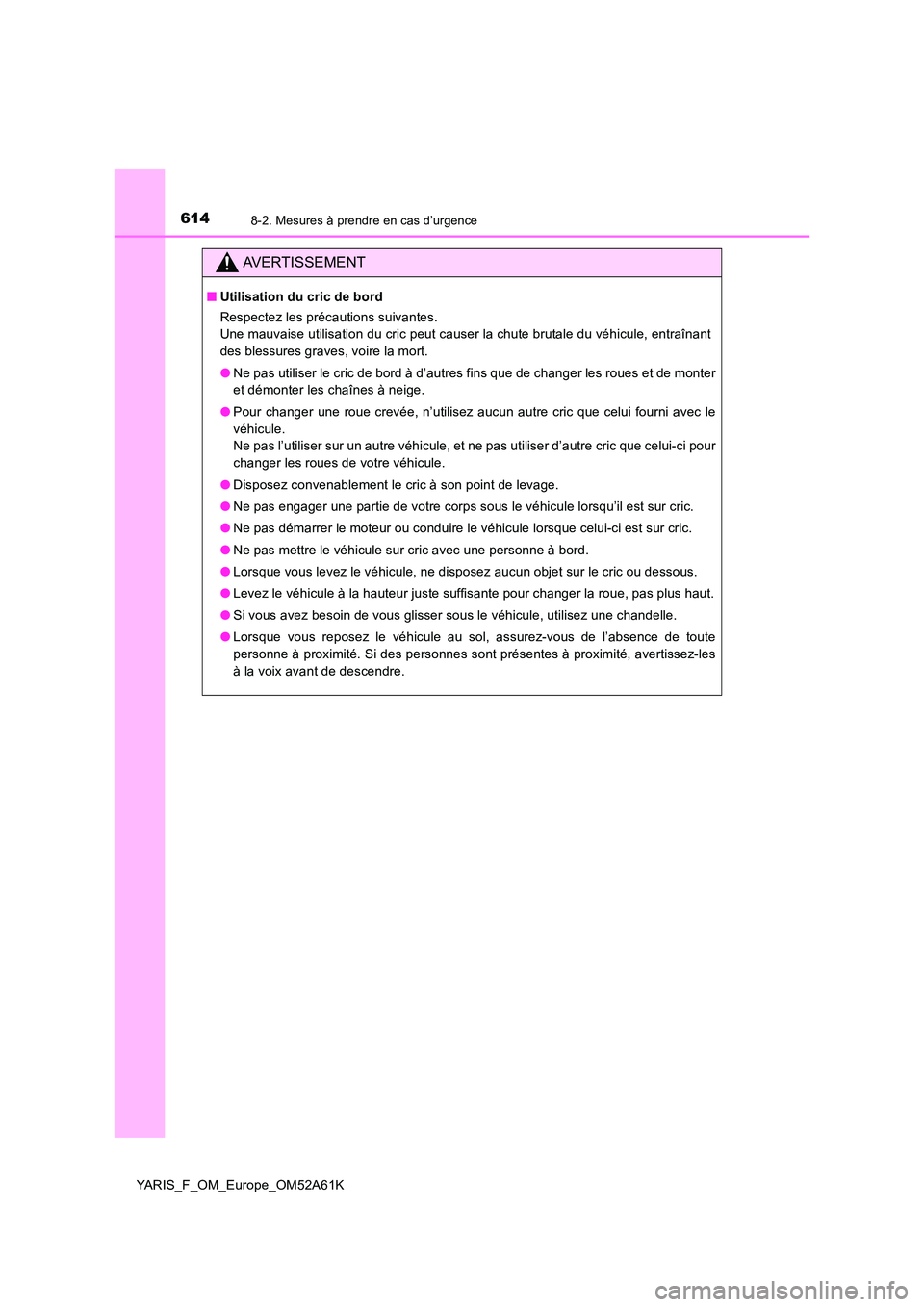

AVERTISSEMENT
■Utilisation du cric de bord
Respectez les précautions suivantes.
Une mauvaise utilisation du cric peut causer la chute brutale du véhicule, entraînant
des blessures graves, voire la mort.
● Ne pas utiliser le cric de bord à d’autres fins que de changer les roues et de monter
et démonter les chaînes à neige.
● Pour changer une roue crevée, n’utilisez aucun autre cric que celui fourni avec le
véhicule.
Ne pas l’utiliser sur un autre véhicule, et ne pas utiliser d’autre cric que celui-ci pour
changer les roues de votre véhicule.
● Disposez convenablement le cric à son point de levage.
● Ne pas engager une partie de votre corps sous le véhicule lorsqu’il est sur cric.
● Ne pas démarrer le moteur ou conduire le véhicule lorsque celui-ci est sur cric.
● Ne pas mettre le véhicule sur cric avec une personne à bord.
● Lorsque vous levez le véhicule, ne disposez aucun objet sur le cric ou dessous.
● Levez le véhicule à la hauteur juste suffisante pour changer la roue, pas plus haut.
● Si vous avez besoin de vous glisser sous le véhicule, utilisez une chandelle.
● Lorsque vous reposez le véhicule au sol, assurez-vous de l’absence de toute
personne à proximité. Si des personnes sont présentes à proximité, avertissez-les
à la voix avant de descendre.

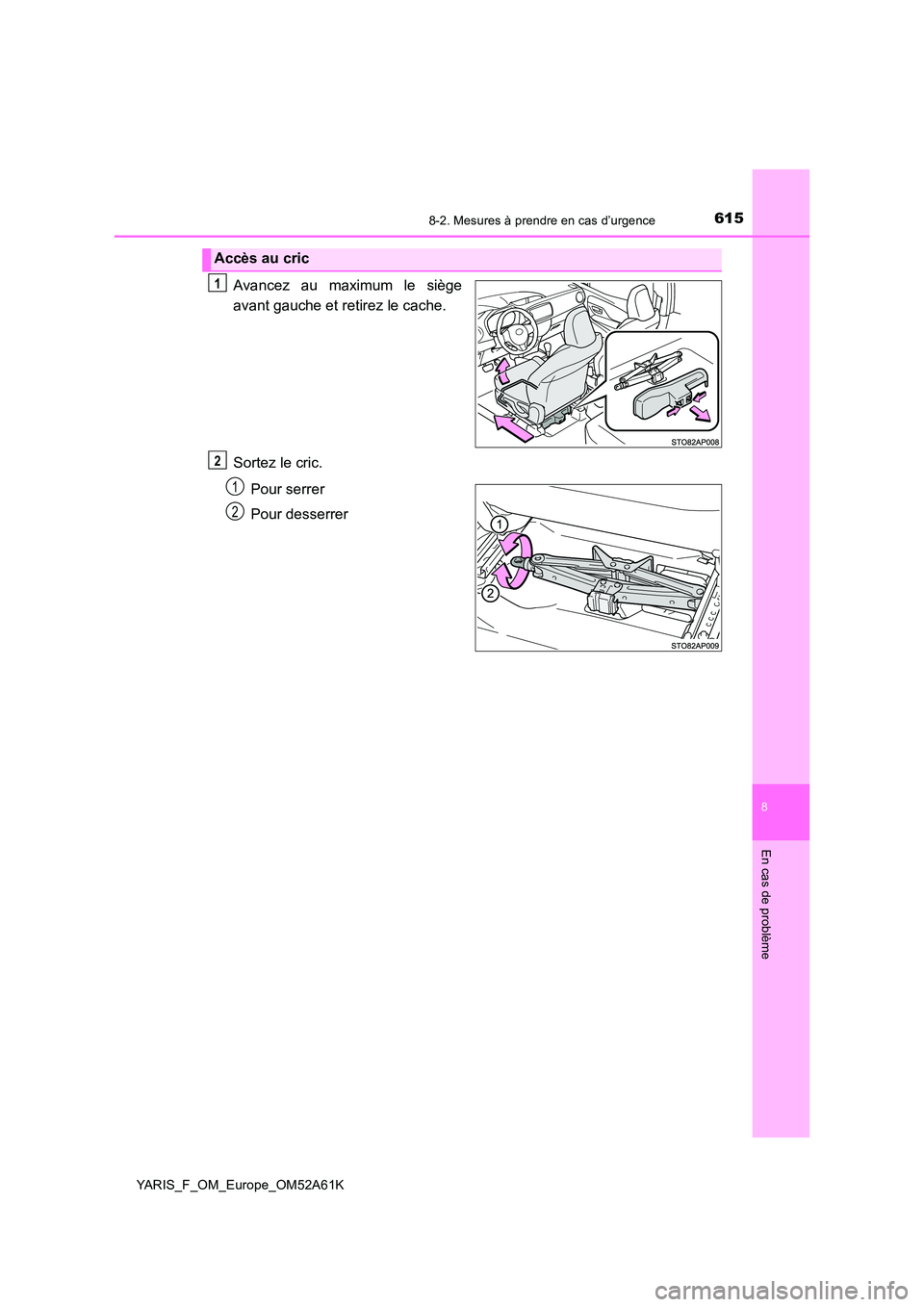

6158-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K
Avancez au maximum le siège
avant gauche et retirez le cache.
Sortez le cric.
Pour serrer
Pour desserrer
Accès au cric
1
2
1
2

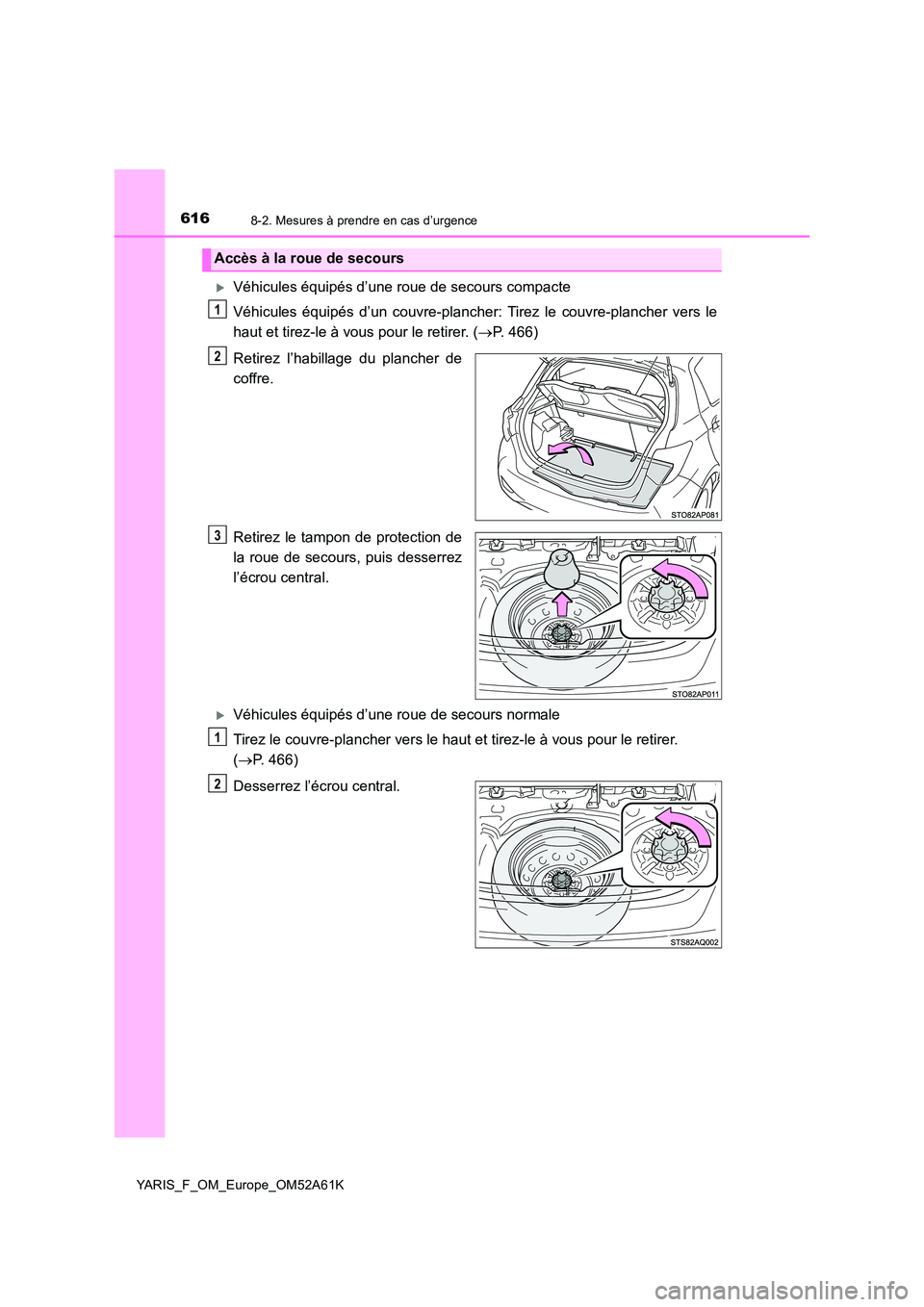

6168-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K
Véhicules équipés d’une roue de secours compacte
Véhicules équipés d’un couvre-plancher: Tirez le couvre-plancher vers le
haut et tirez-le à vous pour le retirer. ( P. 466)
Retirez l’habillage du plancher de
coffre.
Retirez le tampon de protection de
la roue de secours, puis desserrez
l’écrou central.
Véhicules équipés d’une roue de secours normale
Tirez le couvre-plancher vers le haut et tirez-le à vous pour le retirer.
( P. 466)
Desserrez l’écrou central.
Accès à la roue de secours
1
2
3
1
2

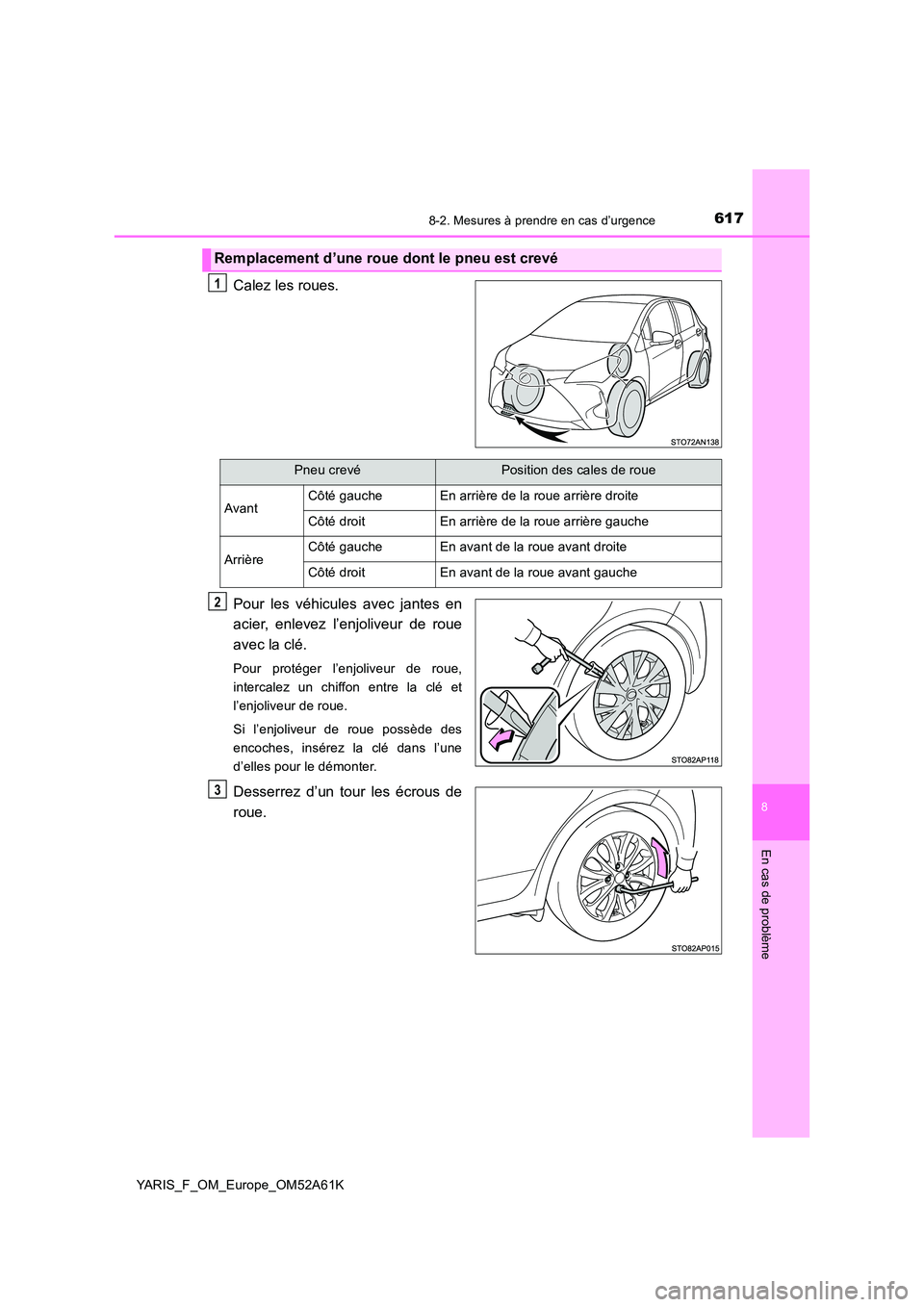

6178-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K
Calez les roues.
Pour les véhicules avec jantes en
acier, enlevez l’enjoliveur de roue
avec la clé.
Pour protéger l’enjoliveur de roue,
intercalez un chiffon entre la clé et
l’enjoliveur de roue.
Si l’enjoliveur de roue possède des
encoches, insérez la clé dans l’une
d’elles pour le démonter.
Desserrez d’un tour les écrous de
roue.
Remplacement d’une roue dont le pneu est crevé
1
Pneu crevéPosition des cales de roue
AvantCôté gaucheEn arrière de la roue arrière droite
Côté droitEn arrière de la roue arrière gauche
ArrièreCôté gaucheEn avant de la roue avant droite
Côté droitEn avant de la roue avant gauche
2
3

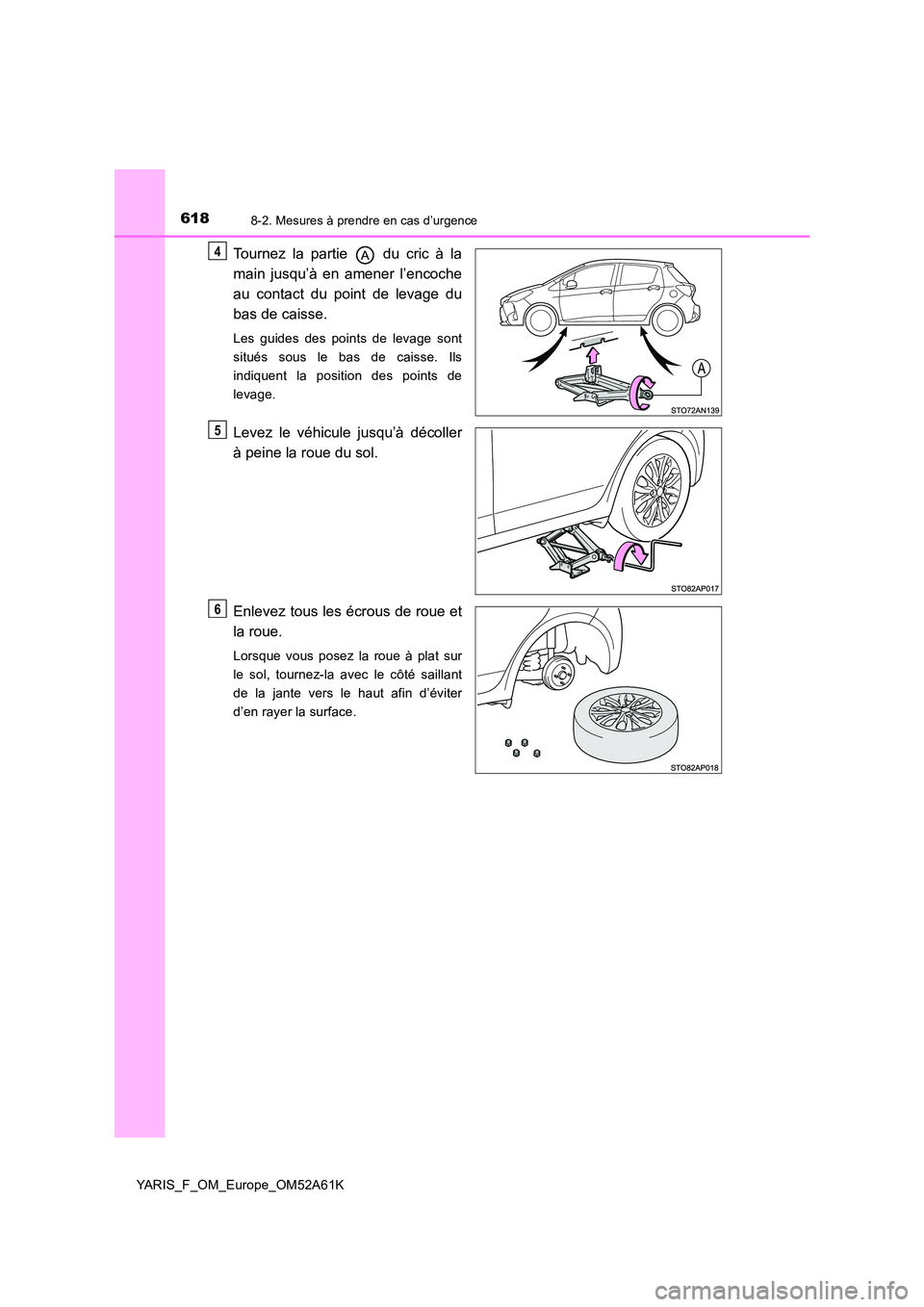

6188-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K
Tournez la partie du cric à la
main jusqu’à en amener l’encoche
au contact du point de levage du
bas de caisse.
Les guides des points de levage sont
situés sous le bas de caisse. Ils
indiquent la position des points de
levage.
Levez le véhicule jusqu’à décoller
à peine la roue du sol.
Enlevez tous les écrous de roue et
la roue.
Lorsque vous posez la roue à plat sur
le sol, tournez-la avec le côté saillant
de la jante vers le haut afin d’éviter
d’en rayer la surface.
4
5
6

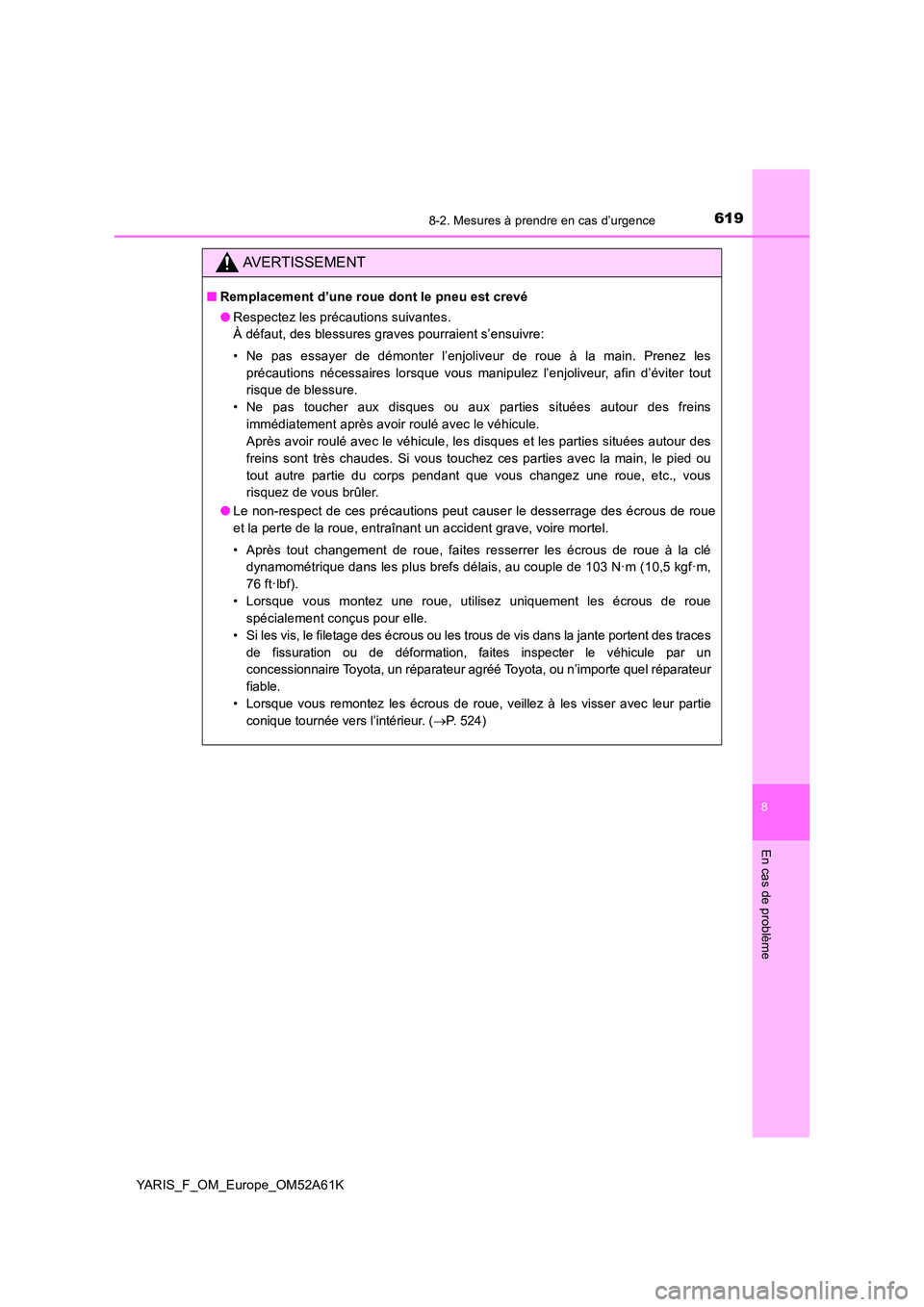

6198-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K
AVERTISSEMENT
■Remplacement d’une roue dont le pneu est crevé
● Respectez les précautions suivantes.
À défaut, des blessures graves pourraient s’ensuivre:
• Ne pas essayer de démonter l’enjoliveur de roue à la main. Prenez les
précautions nécessaires lorsque vous manipulez l’enjoliveur, afin d’éviter tout
risque de blessure.
• Ne pas toucher aux disques ou aux parties situées autour des freins
immédiatement après avoir roulé avec le véhicule.
Après avoir roulé avec le véhicule, les disques et les parties situées autour des
freins sont très chaudes. Si vous touchez ces parties avec la main, le pied ou
tout autre partie du corps pendant que vous changez une roue, etc., vous
risquez de vous brûler.
● Le non-respect de ces précautions peut causer le desserrage des écrous de roue
et la perte de la roue, entraînant un accident grave, voire mortel.
• Après tout changement de roue, faites resserrer les écrous de roue à la clé
dynamométrique dans les plus brefs délais, au couple de 103 N·m (10,5 kgf·m,
76 ft·lbf).
• Lorsque vous montez une roue, utilisez uniquement les écrous de roue
spécialement conçus pour elle.
• Si les vis, le filetage des écrous ou les trous de vis dans la jante portent des traces
de fissuration ou de déformation, faites inspecter le véhicule par un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable.
• Lorsque vous remontez les écrous de roue, veillez à les visser avec leur partie
conique tournée vers l’intérieur. ( P. 524)

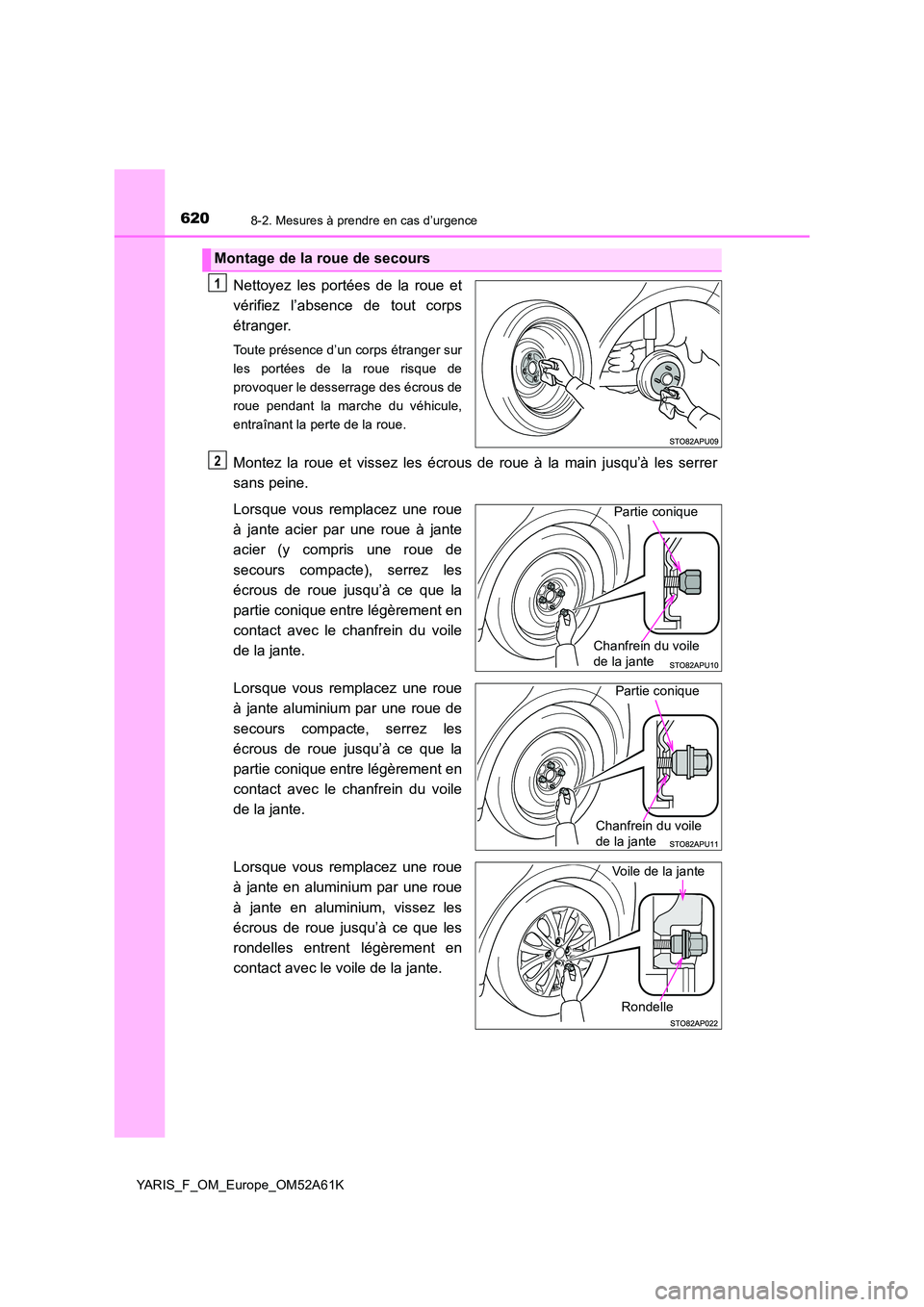

6208-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K
Nettoyez les portées de la roue et
vérifiez l’absence de tout corps
étranger.
Toute présence d’un corps étranger sur
les portées de la roue risque de
provoquer le desserrage des écrous de
roue pendant la marche du véhicule,
entraînant la perte de la roue.
Montez la roue et vissez les écrous de roue à la main jusqu’à les serrer
sans peine.
Lorsque vous remplacez une roue
à jante acier par une roue à jante
acier (y compris une roue de
secours compacte), serrez les
écrous de roue jusqu’à ce que la
partie conique entre légèrement en
contact avec le chanfrein du voile
de la jante.
Lorsque vous remplacez une roue
à jante aluminium par une roue de
secours compacte, serrez les
écrous de roue jusqu’à ce que la
partie conique entre légèrement en
contact avec le chanfrein du voile
de la jante.
Lorsque vous remplacez une roue
à jante en aluminium par une roue
à jante en aluminium, vissez les
écrous de roue jusqu’à ce que les
rondelles entrent légèrement en
contact avec le voile de la jante.
Montage de la roue de secours
1
2
Partie conique
Chanfrein du voile
de la jante
Partie conique
Chanfrein du voile
de la jante
Rondelle
Voile de la jante
