6418-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K

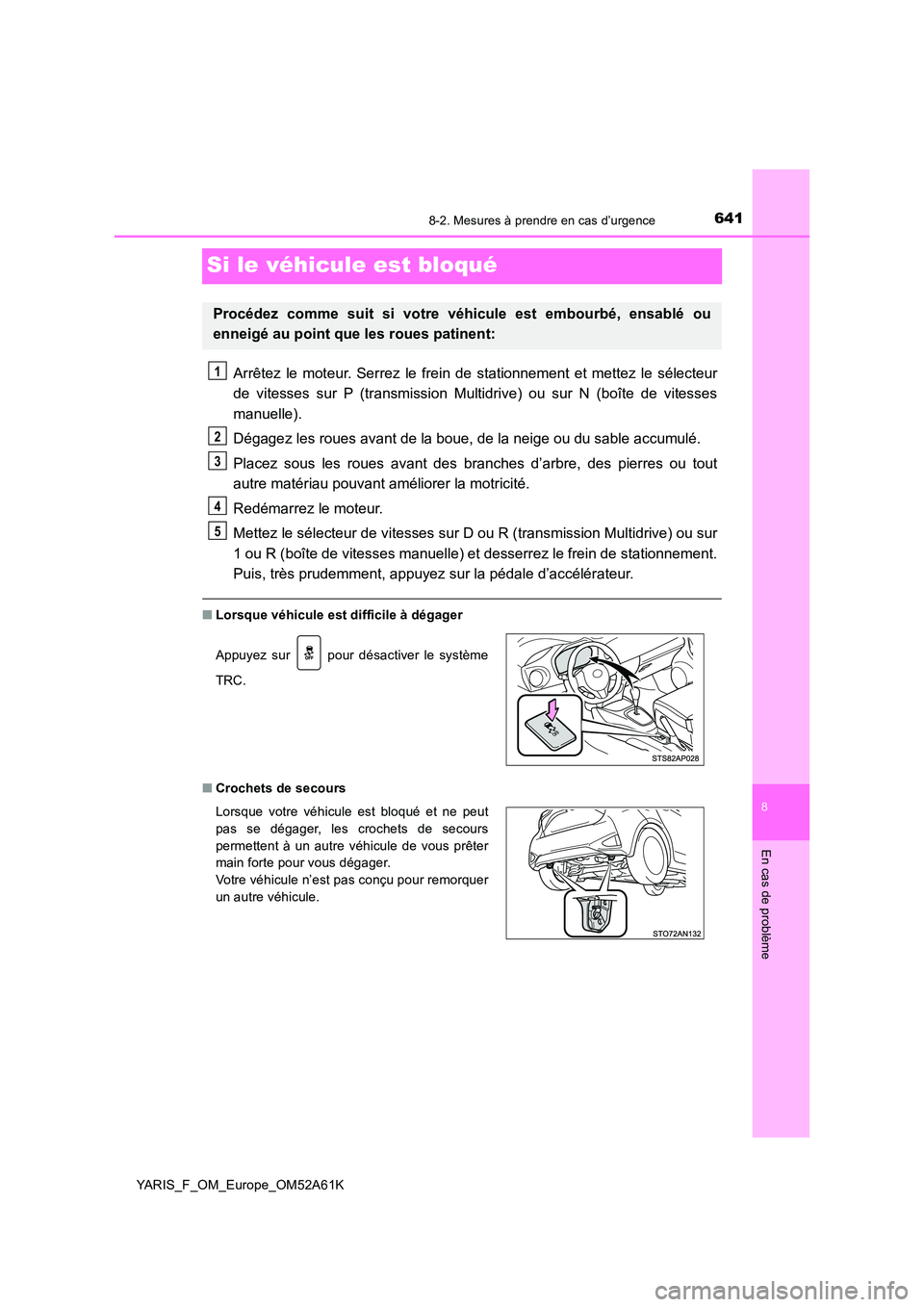

Si le véhicule est bloqué
Arrêtez le moteur. Serrez le frein de stationnement et mettez le sélecteur
de vitesses sur P (transmission Multidrive) ou sur N (boîte de vitesses
manuelle).
Dégagez les roues avant de la boue, de la neige ou du sable accumulé.
Placez sous les roues avant des branches d’arbre, des pierres ou tout
autre matériau pouvant améliorer la motricité.
Redémarrez le moteur.
Mettez le sélecteur de vitesses sur D ou R (transmission Multidrive) ou sur
1 ou R (boîte de vitesses manuelle) et desserrez le frein de stationnement.
Puis, très prudemment, appuyez sur la pédale d’accélérateur.
■ Lorsque véhicule est difficile à dégager
■ Crochets de secours
Procédez comme suit si votre véhicule est embourbé, ensablé ou
enneigé au point que les roues patinent:
Appuyez sur pour désactiver le système
TRC.
Lorsque votre véhicule est bloqué et ne peut
pas se dégager, les crochets de secours
permettent à un autre véhicule de vous prêter
main forte pour vous dégager.
Votre véhicule n’est pas conçu pour remorquer
un autre véhicule.
1
2
3
4
5

6428-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K

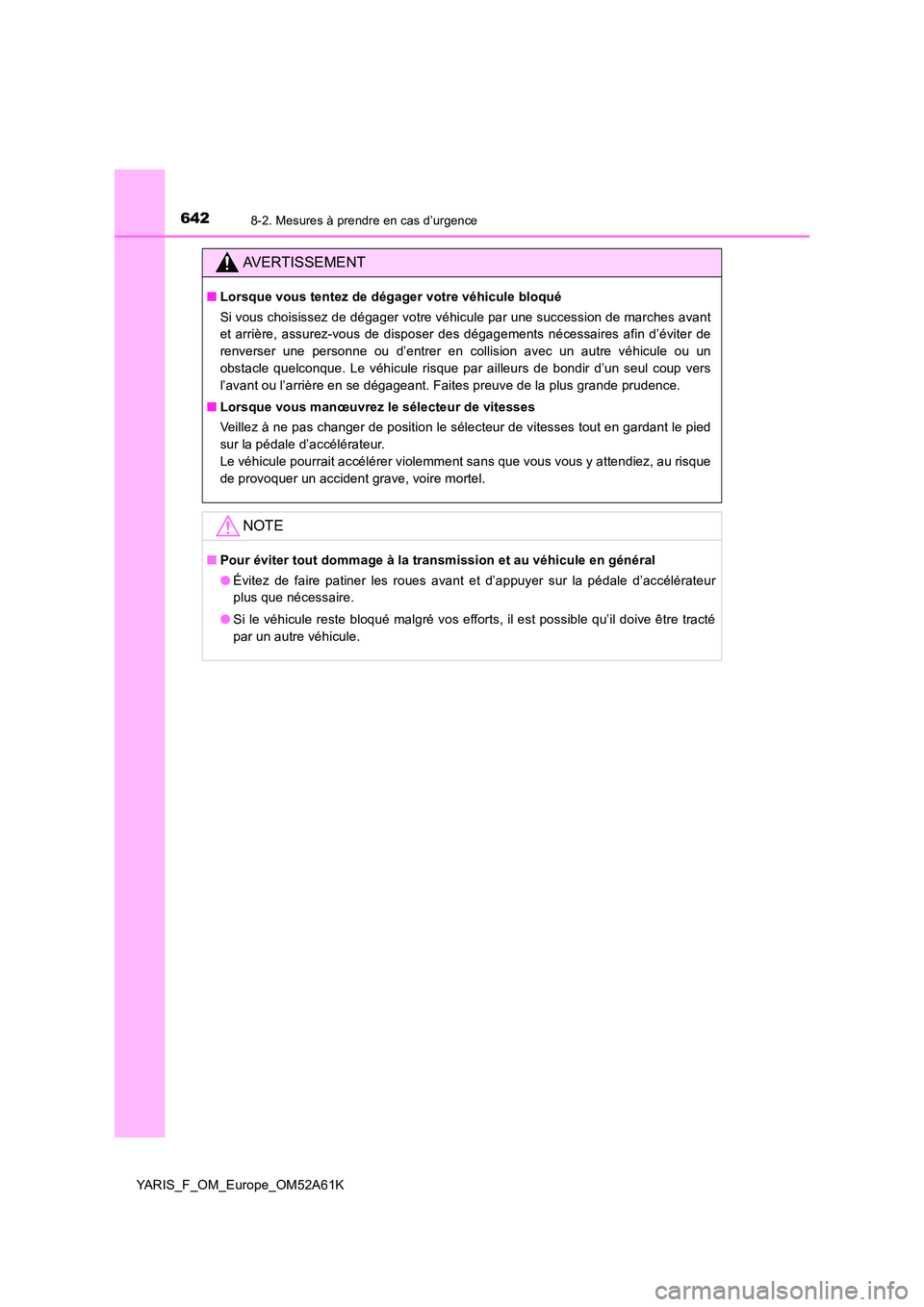

AVERTISSEMENT
■Lorsque vous tentez de dégager votre véhicule bloqué
Si vous choisissez de dégager votre véhicule par une succession de marches avant
et arrière, assurez-vous de disposer des dégagements nécessaires afin d’éviter de
renverser une personne ou d’entrer en collision avec un autre véhicule ou un
obstacle quelconque. Le véhicule risque par ailleurs de bondir d’un seul coup vers
l’avant ou l’arrière en se dégageant. Faites preuve de la plus grande prudence.
■ Lorsque vous manœuvrez le sélecteur de vitesses
Veillez à ne pas changer de position le sélecteur de vitesses tout en gardant le pied
sur la pédale d’accélérateur.
Le véhicule pourrait accélérer violemment sans que vous vous y attendiez, au risque
de provoquer un accident grave, voire mortel.
NOTE
■ Pour éviter tout dommage à la transmission et au véhicule en général
● Évitez de faire patiner les roues avant et d’appuyer sur la pédale d’accélérateur
plus que nécessaire.
● Si le véhicule reste bloqué malgré vos efforts, il est possible qu’il doive être tracté
par un autre véhicule.

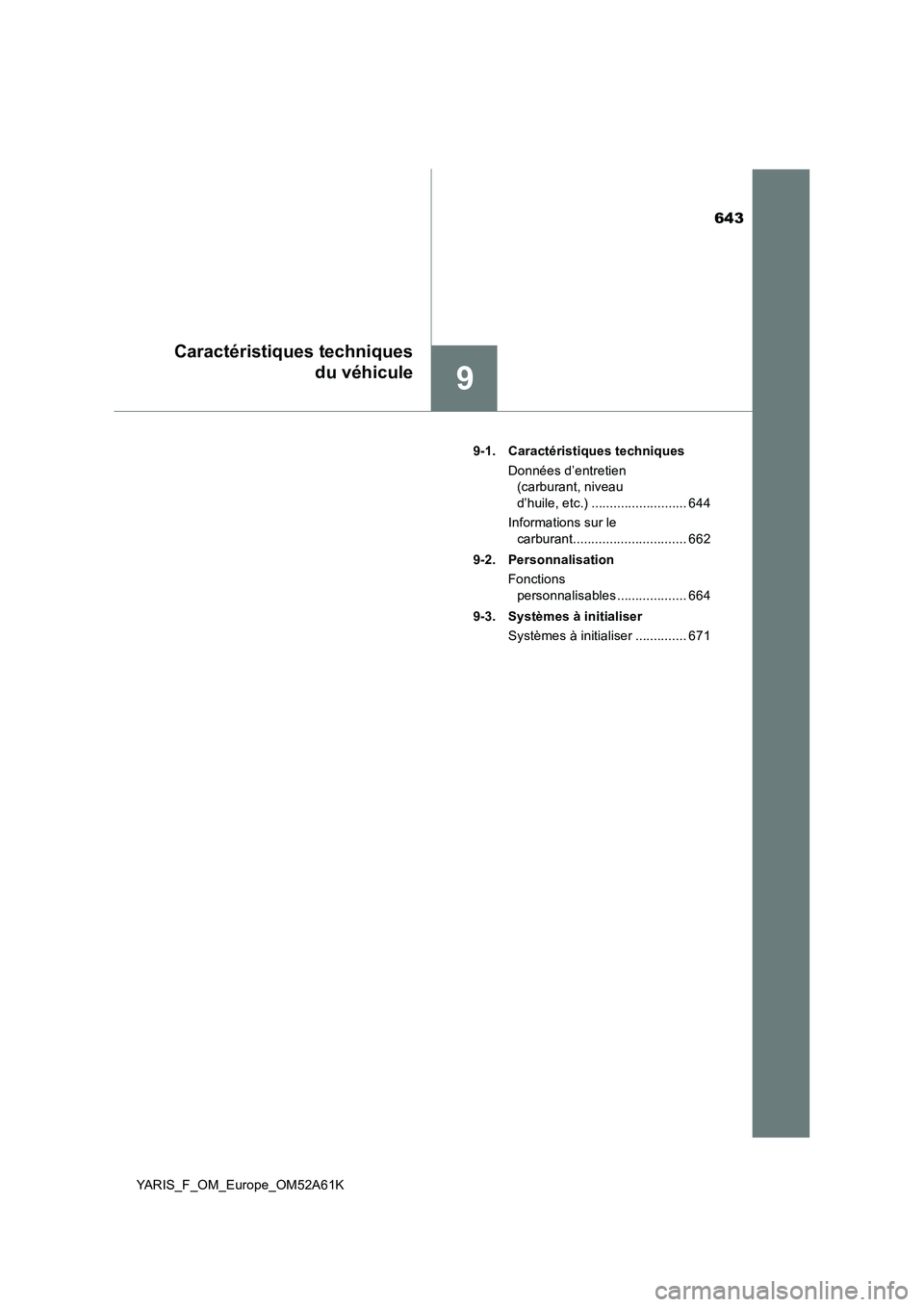

643
9
Caractéristiques techniques
du véhicule
YARIS_F_OM_Europe_OM52A61K9-1. Caractéristiques techniques
Données d’entretien
(carburant, niveau
d’huile, etc.) .......................... 644
Informations sur le
carburant............................... 662
9-2. Personnalisation
Fonctions
personnalisables ................... 664
9-3. Systèmes à initialiser
Systèmes à initialiser .............. 671

6449-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52A61K

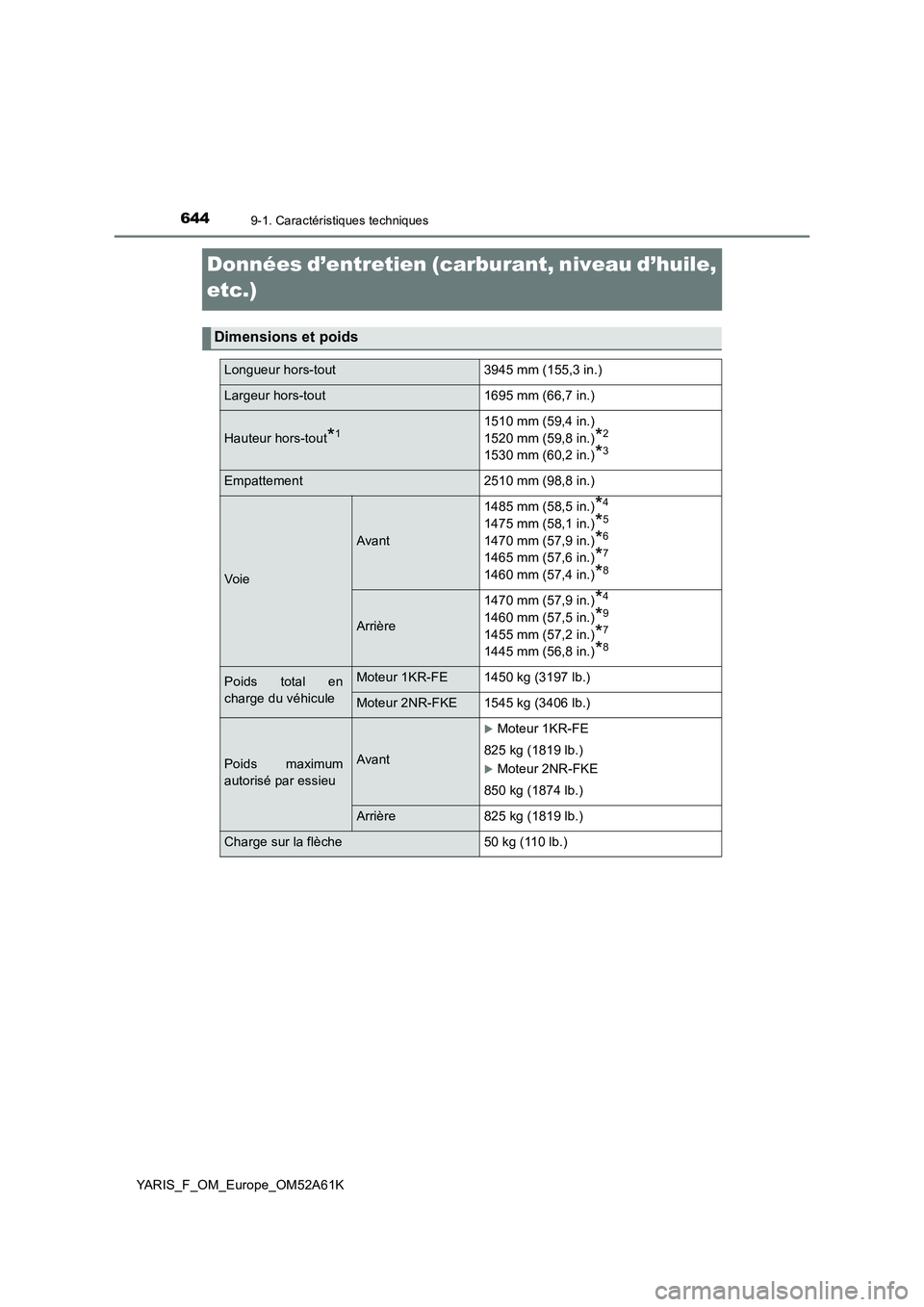

Données d’entretien (carburant, niveau d’huile,
etc.)
Dimensions et poids
Longueur hors-tout 3945 mm (155,3 in.)
Largeur hors-tout 1695 mm (66,7 in.)
Hauteur hors-tout*11510 mm (59,4 in.)
1520 mm (59,8 in.)
*2
1530 mm (60,2 in.)*3
Empattement 2510 mm (98,8 in.)
Voie
Avant1485 mm (58,5 in.)
*4
1475 mm (58,1 in.)*5
1470 mm (57,9 in.)*6
1465 mm (57,6 in.)*7
1460 mm (57,4 in.)*8
Arrière1470 mm (57,9 in.)
*4
1460 mm (57,5 in.)*9
1455 mm (57,2 in.)*7
1445 mm (56,8 in.)*8
Poids total en
charge du véhiculeMoteur 1KR-FE 1450 kg (3197 lb.)
Moteur 2NR-FKE 1545 kg (3406 lb.)
Poids maximum
autorisé par essieuAvant
Moteur 1KR-FE
825 kg (1819 lb.)
Moteur 2NR-FKE
850 kg (1874 lb.)
Arrière 825 kg (1819 lb.)
Charge sur la flèche 50 kg (110 lb.)

6459-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52A61K
Caractéristiques techniques du véhicule

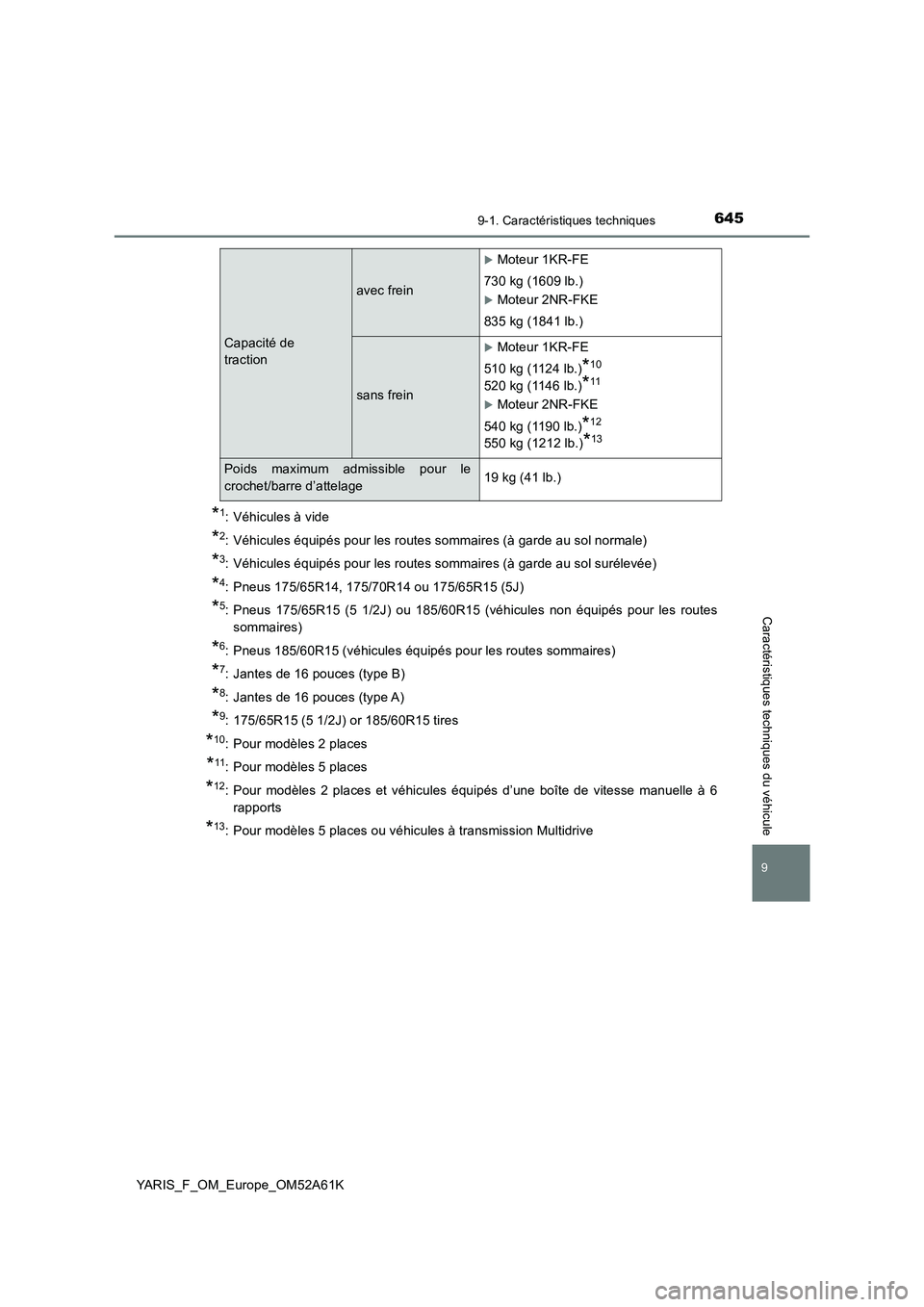

*1: Véhicules à vide
*2: Véhicules équipés pour les routes sommaires (à garde au sol normale)
*3: Véhicules équipés pour les routes sommaires (à garde au sol surélevée)
*4: Pneus 175/65R14, 175/70R14 ou 175/65R15 (5J)
*5: Pneus 175/65R15 (5 1/2J) ou 185/60R15 (véhicules non équipés pour les routes
sommaires)
*6: Pneus 185/60R15 (véhicules équipés pour les routes sommaires)
*7: Jantes de 16 pouces (type B)
*8: Jantes de 16 pouces (type A)
*9: 175/65R15 (5 1/2J) or 185/60R15 tires
*10: Pour modèles 2 places
*11: Pour modèles 5 places
*12: Pour modèles 2 places et véhicules équipés d’une boîte de vitesse manuelle à 6
rapports
*13: Pour modèles 5 places ou véhicules à transmission Multidrive
Capacité de
traction
avec frein
Moteur 1KR-FE
730 kg (1609 lb.)
Moteur 2NR-FKE
835 kg (1841 lb.)
sans frein
Moteur 1KR-FE
510 kg (1124 lb.)
*10
520 kg (1146 lb.)*11
Moteur 2NR-FKE
540 kg (1190 lb.)
*12
550 kg (1212 lb.)*13
Poids maximum admissible pour le
crochet/barre d’attelage19 kg (41 lb.)

6469-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52A61K■

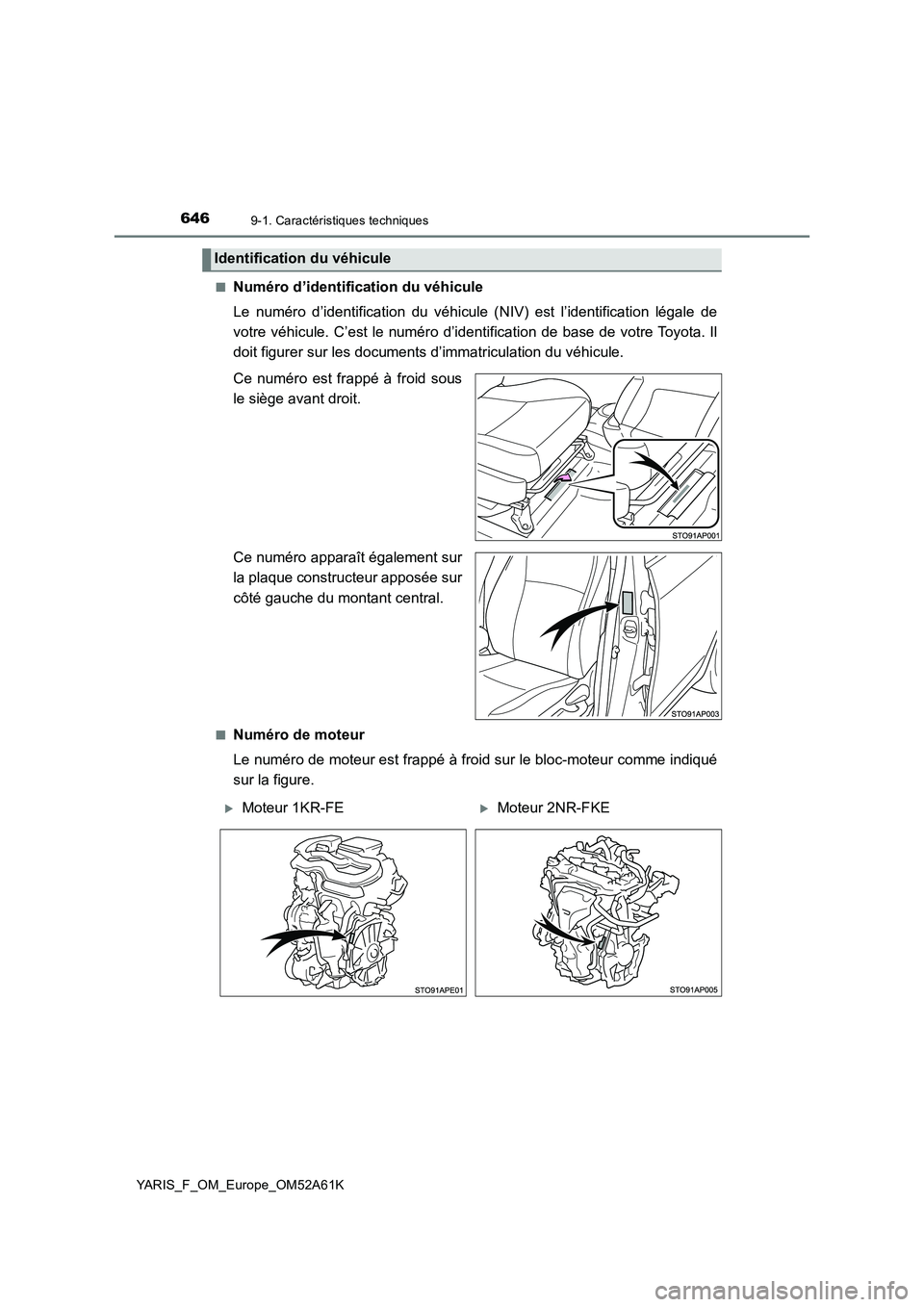

Numéro d’identification du véhicule
Le numéro d’identification du véhicule (NIV) est l’identification légale de
votre véhicule. C’est le numéro d’identification de base de votre Toyota. Il
doit figurer sur les documents d’immatriculation du véhicule.
Ce numéro est frappé à froid sous
le siège avant droit.
Ce numéro apparaît également sur
la plaque constructeur apposée sur
côté gauche du montant central.
■Numéro de moteur
Le numéro de moteur est frappé à froid sur le bloc-moteur comme indiqué
sur la figure.
Identification du véhicule
Moteur 1KR-FEMoteur 2NR-FKE

6479-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52A61K
Caractéristiques techniques du véhicule
Moteur 1KR-FE
Moteur 2NR-FKE

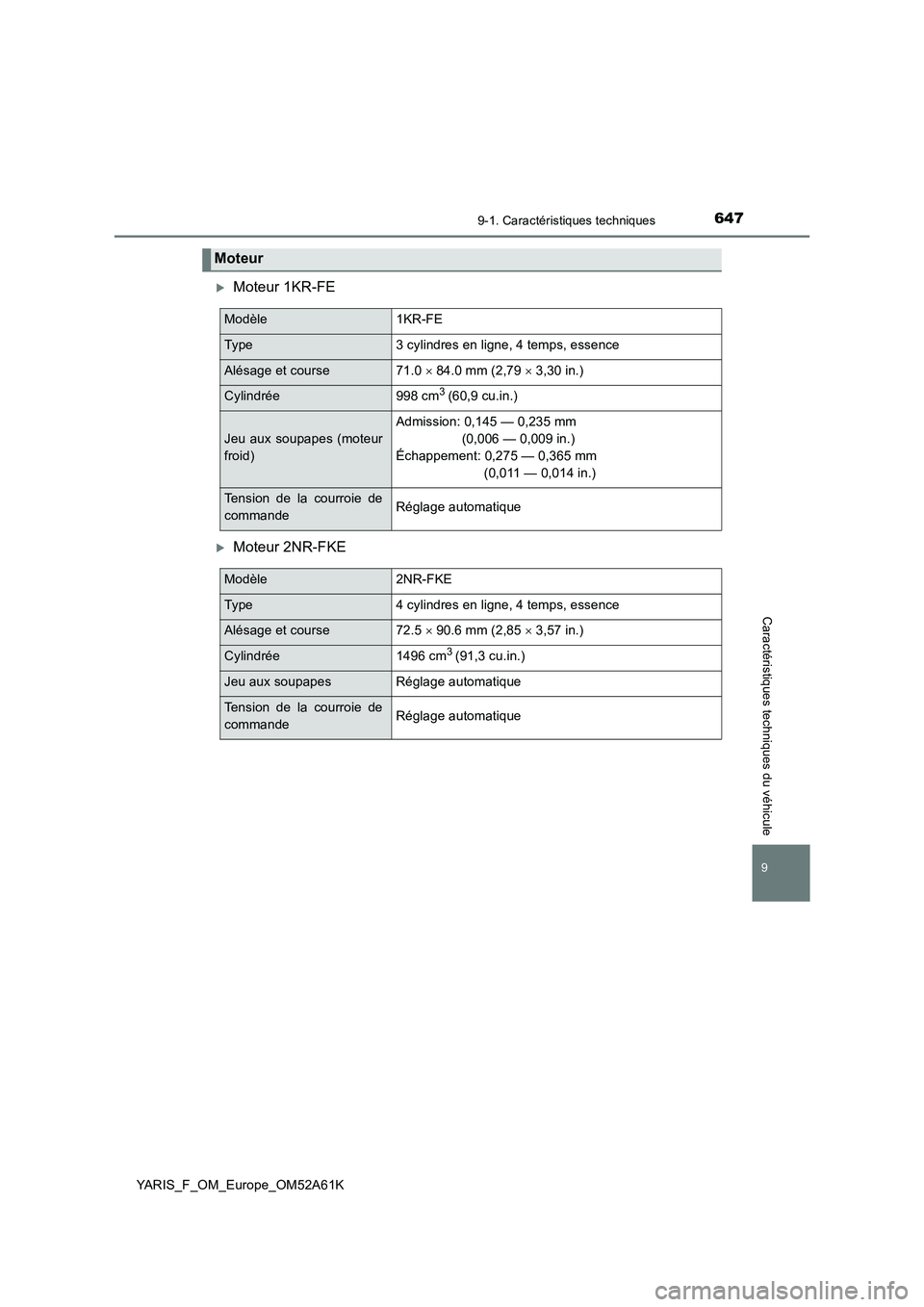

Moteur
Modèle1KR-FE
Type3 cylindres en ligne, 4 temps, essence
Alésage et course71.0  84.0 mm (2,79  3,30 in.)
Cylindrée998 cm3 (60,9 cu.in.)
Jeu aux soupapes (moteur
froid)
Admission: 0,145 — 0,235 mm
(0,006 — 0,009 in.)
Échappement: 0,275 — 0,365 mm
(0,011 — 0,014 in.)
Tension de la courroie de
commandeRéglage automatique
Modèle2NR-FKE
Type4 cylindres en ligne, 4 temps, essence
Alésage et course72.5  90.6 mm (2,85  3,57 in.)
Cylindrée1496 cm3 (91,3 cu.in.)
Jeu aux soupapesRéglage automatique
Tension de la courroie de
commandeRéglage automatique

6489-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52A61K■

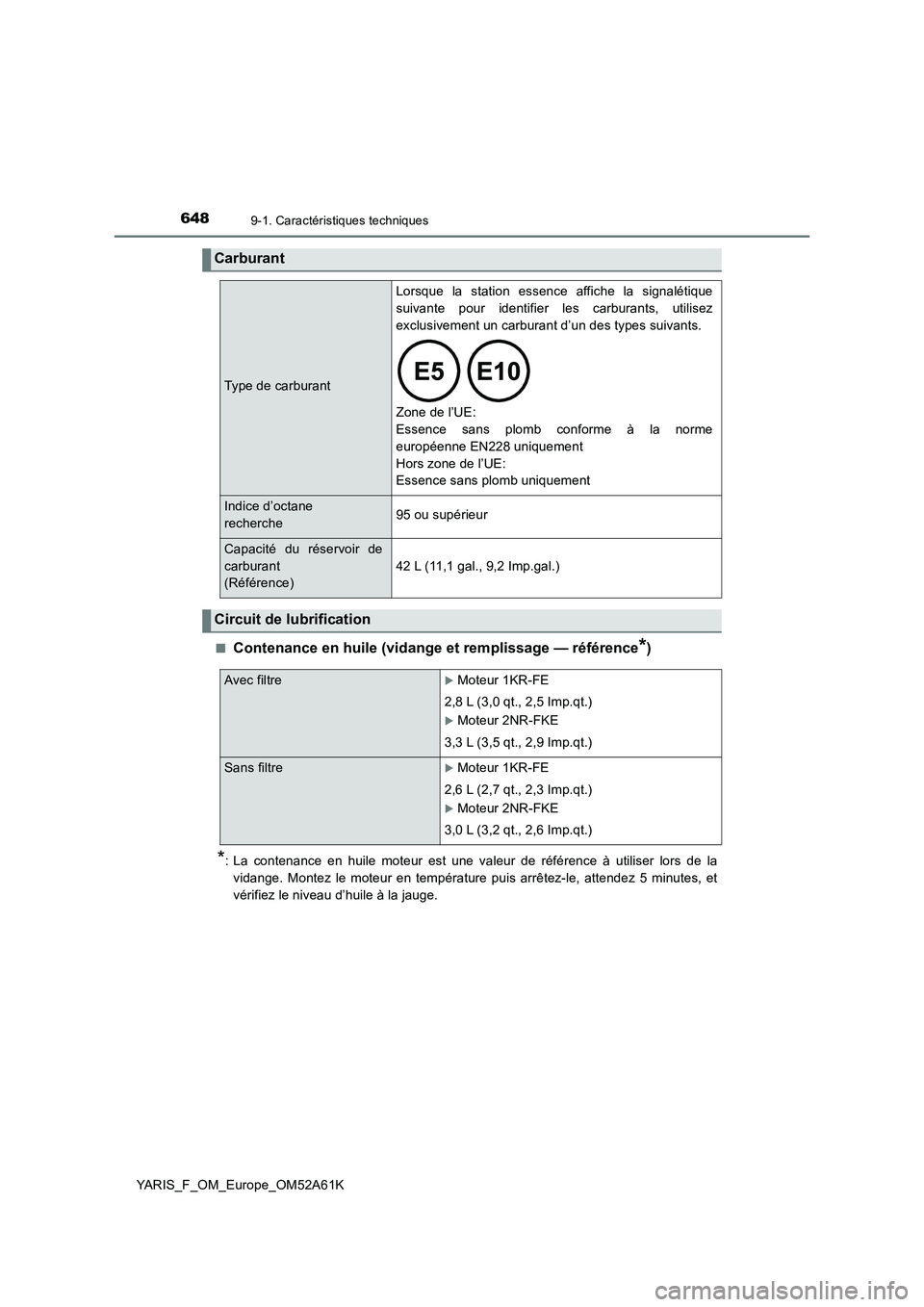

Contenance en huile (vidange et remplissage — référence*)
*: La contenance en huile moteur est une valeur de référence à utiliser lors de la
vidange. Montez le moteur en température puis arrêtez-le, attendez 5 minutes, et
vérifiez le niveau d’huile à la jauge.
Carburant
Type de carburant
Lorsque la station essence affiche la signalétique
suivante pour identifier les carburants, utilisez
exclusivement un carburant d’un des types suivants.

Zone de l’UE:
Essence sans plomb conforme à la norme
européenne EN228 uniquement
Hors zone de l’UE:
Essence sans plomb uniquement
Indice d’octane
recherche95 ou supérieur
Capacité du réservoir de
carburant
(Référence)
42 L (11,1 gal., 9,2 Imp.gal.)
Circuit de lubrification
Avec filtreMoteur 1KR-FE
2,8 L (3,0 qt., 2,5 Imp.qt.)
Moteur 2NR-FKE
3,3 L (3,5 qt., 2,9 Imp.qt.)
Sans filtreMoteur 1KR-FE
2,6 L (2,7 qt., 2,3 Imp.qt.)
Moteur 2NR-FKE
3,0 L (3,2 qt., 2,6 Imp.qt.)

6499-1. Caractéristiques techniques
9
YARIS_F_OM_Europe_OM52A61K
Caractéristiques techniques du véhicule

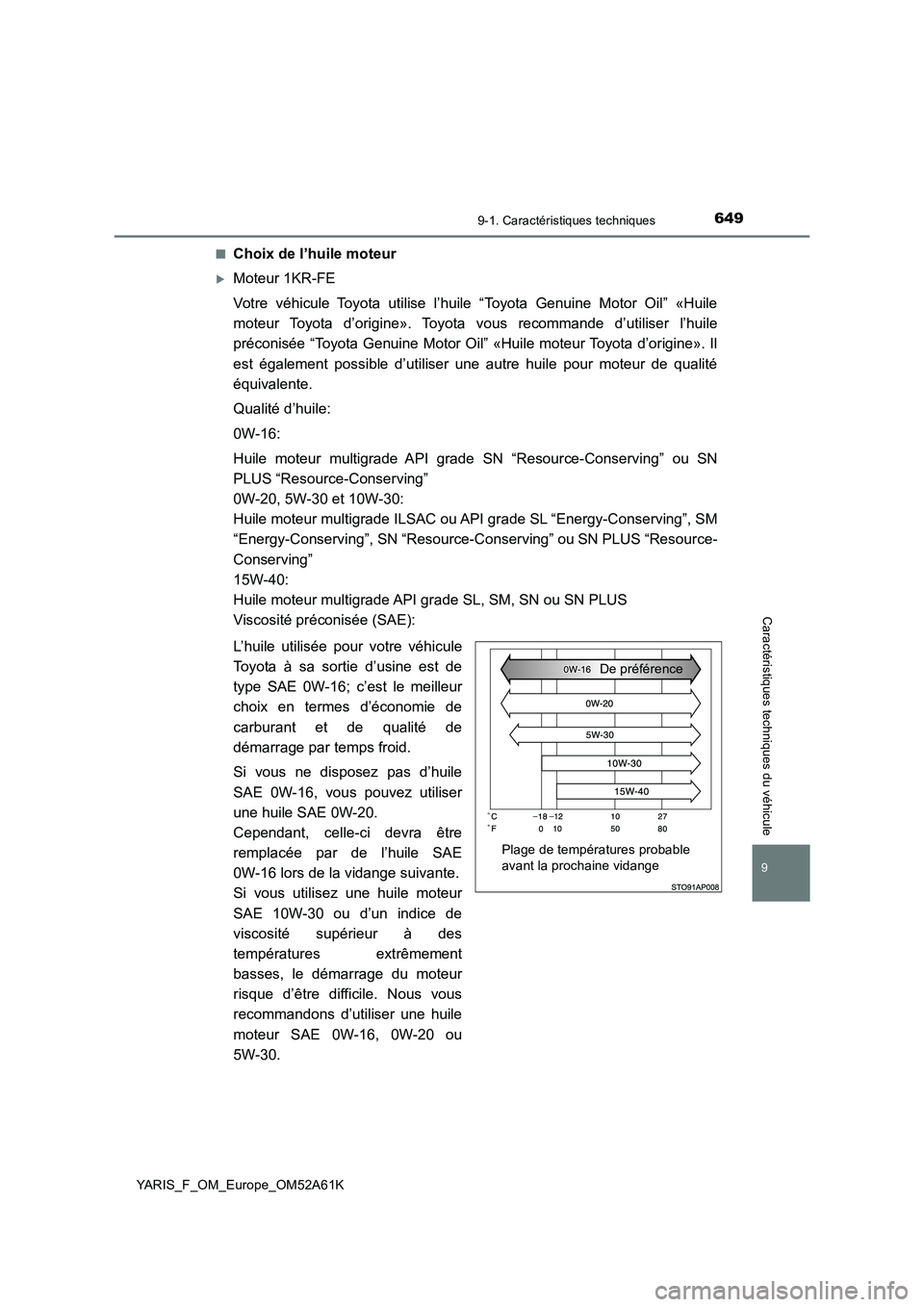

■Choix de l’huile moteur
Moteur 1KR-FE
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d’origine». Toyota vous recommande d’utiliser l’huile
préconisée “Toyota Genuine Motor Oil” «Huile moteur Toyota d’origine». Il
est également possible d’utiliser une autre huile pour moteur de qualité
équivalente.
Qualité d’huile:
0W-16:
Huile moteur multigrade API grade SN “Resource-Conserving” ou SN
PLUS “Resource-Conserving”
0W-20, 5W-30 et 10W-30:
Huile moteur multigrade ILSAC ou API grade SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” ou SN PLUS “Resource-
Conserving”
15W-40:
Huile moteur multigrade API grade SL, SM, SN ou SN PLUS
Viscosité préconisée (SAE):
L’huile utilisée pour votre véhicule
Toyota à sa sortie d’usine est de
type SAE 0W-16; c’est le meilleur
choix en termes d’économie de
carburant et de qualité de
démarrage par temps froid.
Si vous ne disposez pas d’huile
SAE 0W-16, vous pouvez utiliser
une huile SAE 0W-20.
Cependant, celle-ci devra être
remplacée par de l’huile SAE
0W-16 lors de la vidange suivante.
Si vous utilisez une huile moteur
SAE 10W-30 ou d’un indice de
viscosité supérieur à des
températures extrêmement
basses, le démarrage du moteur
risque d’être difficile. Nous vous
recommandons d’utiliser une huile
moteur SAE 0W-16, 0W-20 ou
5W-30.
De préférence
Plage de températures probable
avant la prochaine vidange

6509-1. Caractéristiques techniques
YARIS_F_OM_Europe_OM52A61K

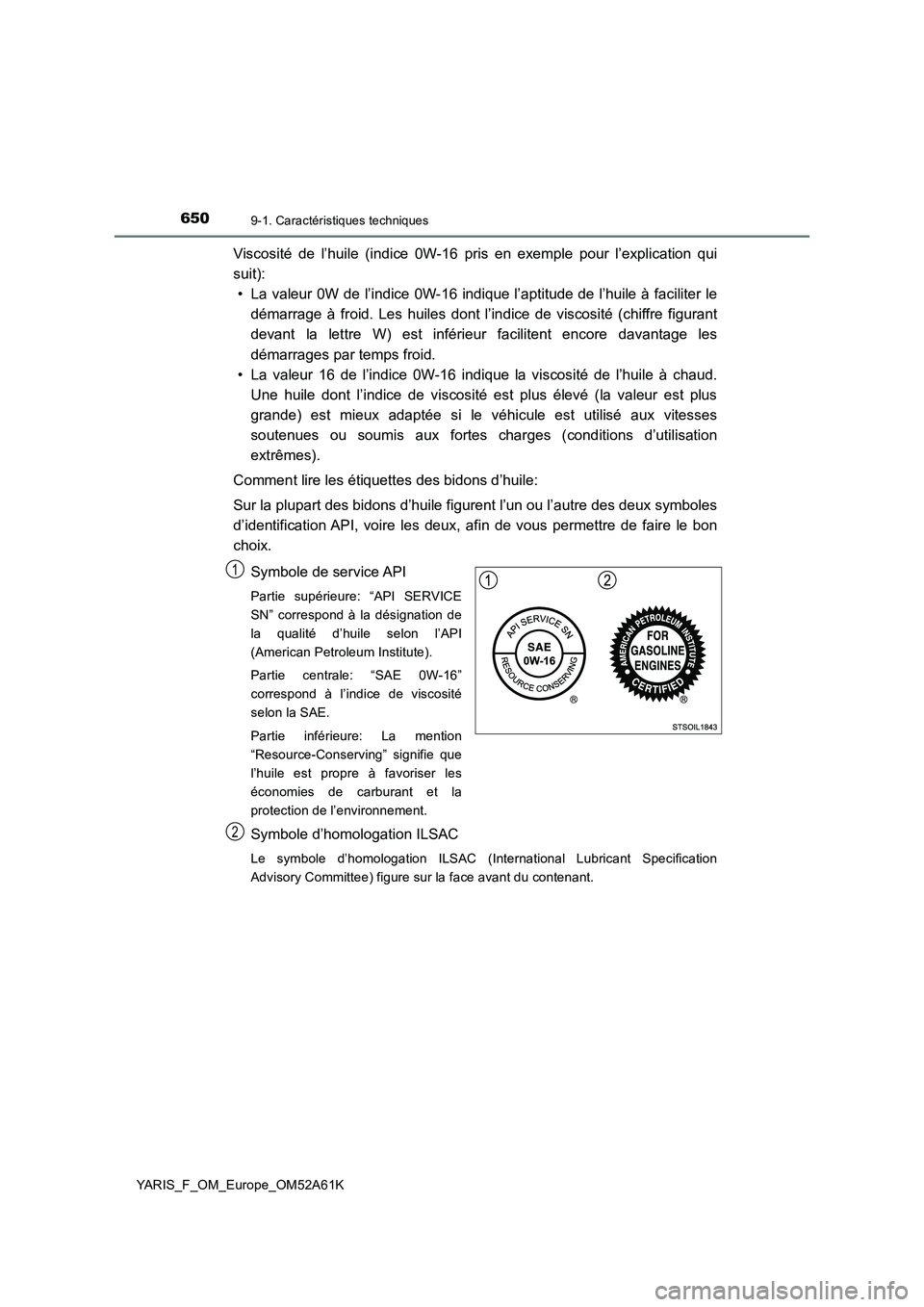

Viscosité de l’huile (indice 0W-16 pris en exemple pour l’explication qui
suit):
• La valeur 0W de l’indice 0W-16 indique l’aptitude de l’huile à faciliter le
démarrage à froid. Les huiles dont l’indice de viscosité (chiffre figurant
devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
• La valeur 16 de l’indice 0W-16 indique la viscosité de l’huile à chaud.
Une huile dont l’indice de viscosité est plus élevé (la valeur est plus
grande) est mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges (conditions d’utilisation
extrêmes).
Comment lire les étiquettes des bidons d’huile:
Sur la plupart des bidons d’huile figurent l’un ou l’autre des deux symboles
d’identification API, voire les deux, afin de vous permettre de faire le bon
choix.
Symbole de service API
Partie supérieure: “API SERVICE
SN” correspond à la désignation de
la qualité d’huile selon l’API
(American Petroleum Institute).
Partie centrale: “SAE 0W-16”
correspond à l’indice de viscosité
selon la SAE.
Partie inférieure: La mention
“Resource-Conserving” signifie que
l’huile est propre à favoriser les
économies de carburant et la
protection de l’environnement.
Symbole d’homologation ILSAC
Le symbole d’homologation ILSAC (International Lubricant Specification
Advisory Committee) figure sur la face avant du contenant.
1
2
