6318-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K

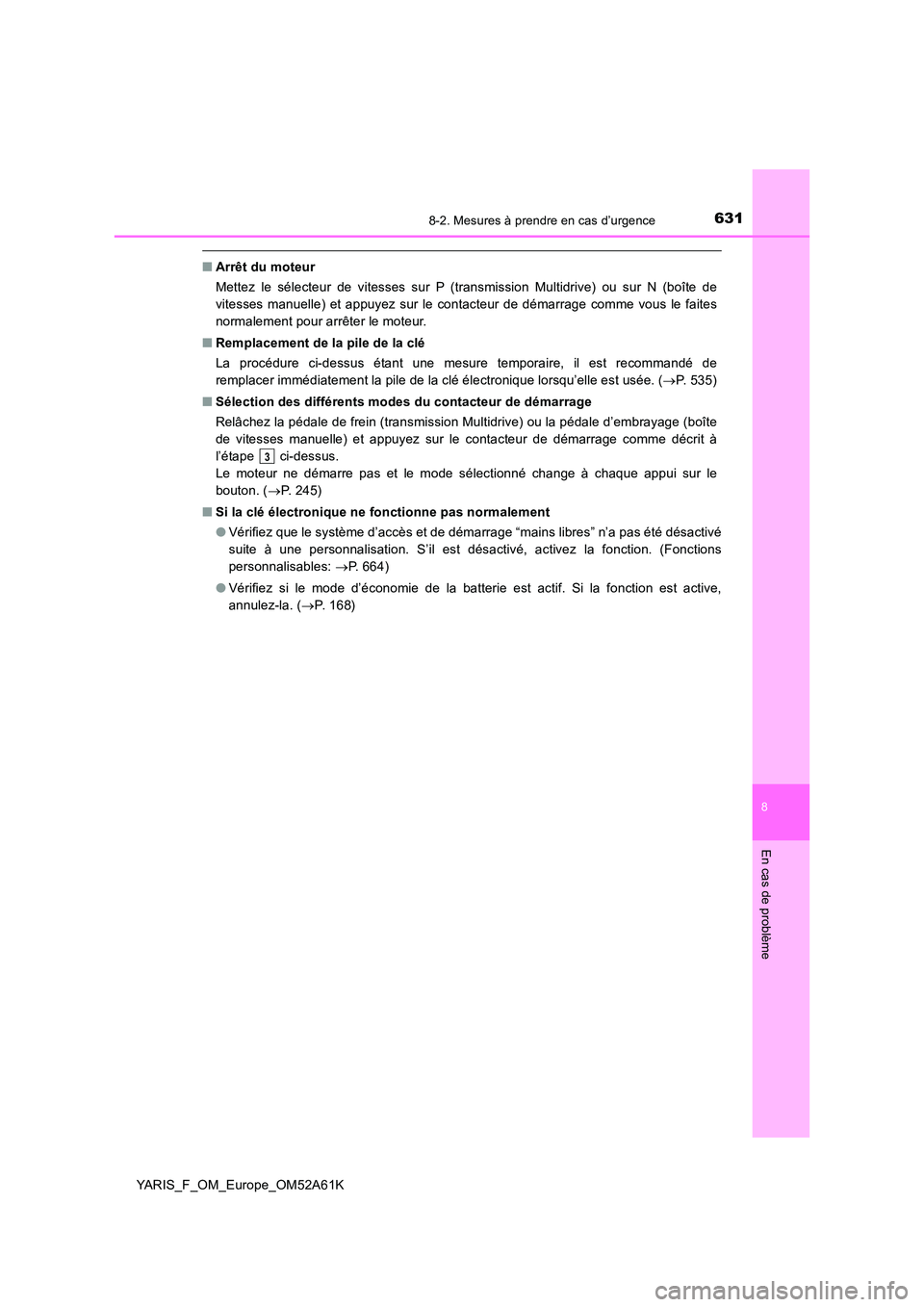

■Arrêt du moteur
Mettez le sélecteur de vitesses sur P (transmission Multidrive) ou sur N (boîte de
vitesses manuelle) et appuyez sur le contacteur de démarrage comme vous le faites
normalement pour arrêter le moteur.
■ Remplacement de la pile de la clé
La procédure ci-dessus étant une mesure temporaire, il est recommandé de
remplacer immédiatement la pile de la clé électronique lorsqu’elle est usée. ( P. 535)
■ Sélection des différents modes du contacteur de démarrage
Relâchez la pédale de frein (transmission Multidrive) ou la pédale d’embrayage (boîte
de vitesses manuelle) et appuyez sur le contacteur de démarrage comme décrit à
l’étape ci-dessus.
Le moteur ne démarre pas et le mode sélectionné change à chaque appui sur le
bouton. ( P. 2 4 5 )
■ Si la clé électronique ne fonctionne pas normalement
● Vérifiez que le système d’accès et de démarrage “mains libres” n’a pas été désactivé
suite à une personnalisation. S’il est désactivé, activez la fonction. (Fonctions
personnalisables: P. 664)
● Vérifiez si le mode d’économie de la batterie est actif. Si la fonction est active,
annulez-la. ( P. 1 6 8 )
3

6328-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K

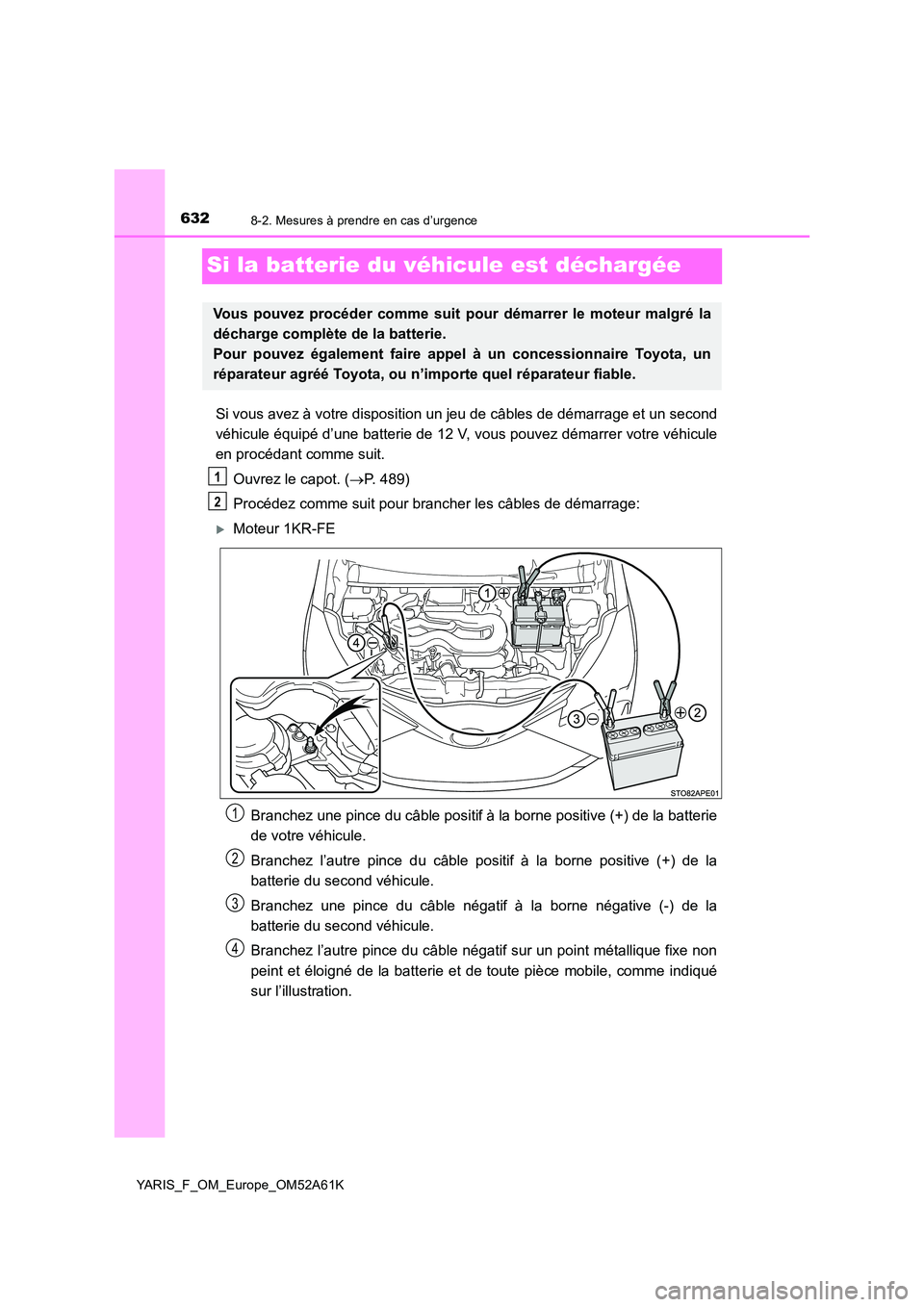

Si la batterie du véhicule est déchargée
Si vous avez à votre disposition un jeu de câbles de démarrage et un second
véhicule équipé d’une batterie de 12 V, vous pouvez démarrer votre véhicule
en procédant comme suit.
Ouvrez le capot. ( P. 489)
Procédez comme suit pour brancher les câbles de démarrage:
Moteur 1KR-FE
Branchez une pince du câble positif à la borne positive (+) de la batterie
de votre véhicule.
Branchez l’autre pince du câble positif à la borne positive (+) de la
batterie du second véhicule.
Branchez une pince du câble négatif à la borne négative (-) de la
batterie du second véhicule.
Branchez l’autre pince du câble négatif sur un point métallique fixe non
peint et éloigné de la batterie et de toute pièce mobile, comme indiqué
sur l’illustration.
Vous pouvez procéder comme suit pour démarrer le moteur malgré la
décharge complète de la batterie.
Pour pouvez également faire appel à un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe quel réparateur fiable.
1
2
1
2
3
4

6338-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K

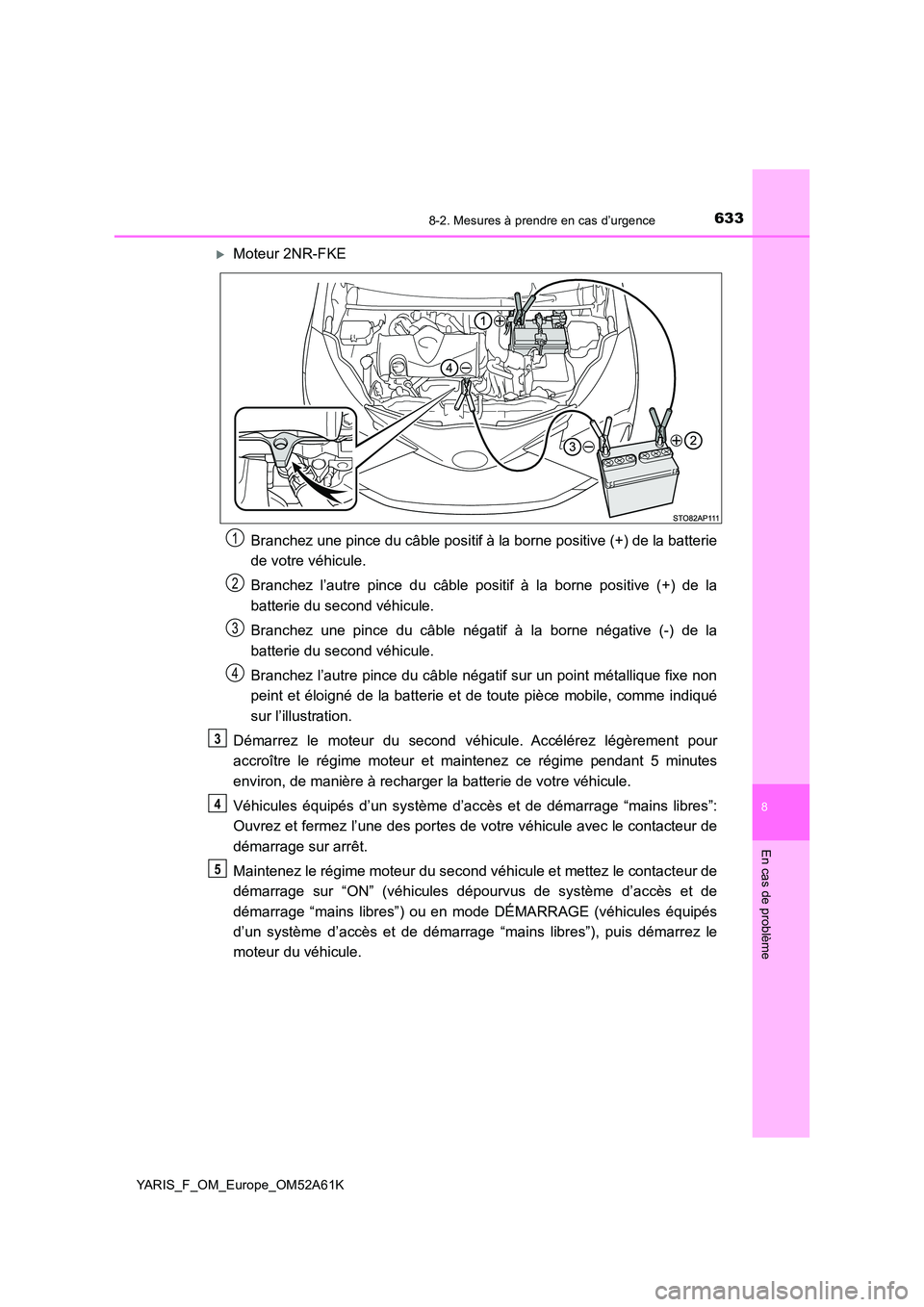

Moteur 2NR-FKE
Branchez une pince du câble positif à la borne positive (+) de la batterie
de votre véhicule.
Branchez l’autre pince du câble positif à la borne positive (+) de la
batterie du second véhicule.
Branchez une pince du câble négatif à la borne négative (-) de la
batterie du second véhicule.
Branchez l’autre pince du câble négatif sur un point métallique fixe non
peint et éloigné de la batterie et de toute pièce mobile, comme indiqué
sur l’illustration.
Démarrez le moteur du second véhicule. Accélérez légèrement pour
accroître le régime moteur et maintenez ce régime pendant 5 minutes
environ, de manière à recharger la batterie de votre véhicule.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”:
Ouvrez et fermez l’une des portes de votre véhicule avec le contacteur de
démarrage sur arrêt.
Maintenez le régime moteur du second véhicule et mettez le contacteur de
démarrage sur “ON” (véhicules dépourvus de système d’accès et de
démarrage “mains libres”) ou en mode DÉMARRAGE (véhicules équipés
d’un système d’accès et de démarrage “mains libres”), puis démarrez le
moteur du véhicule.
1
2
3
4
3
4
5

6348-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K

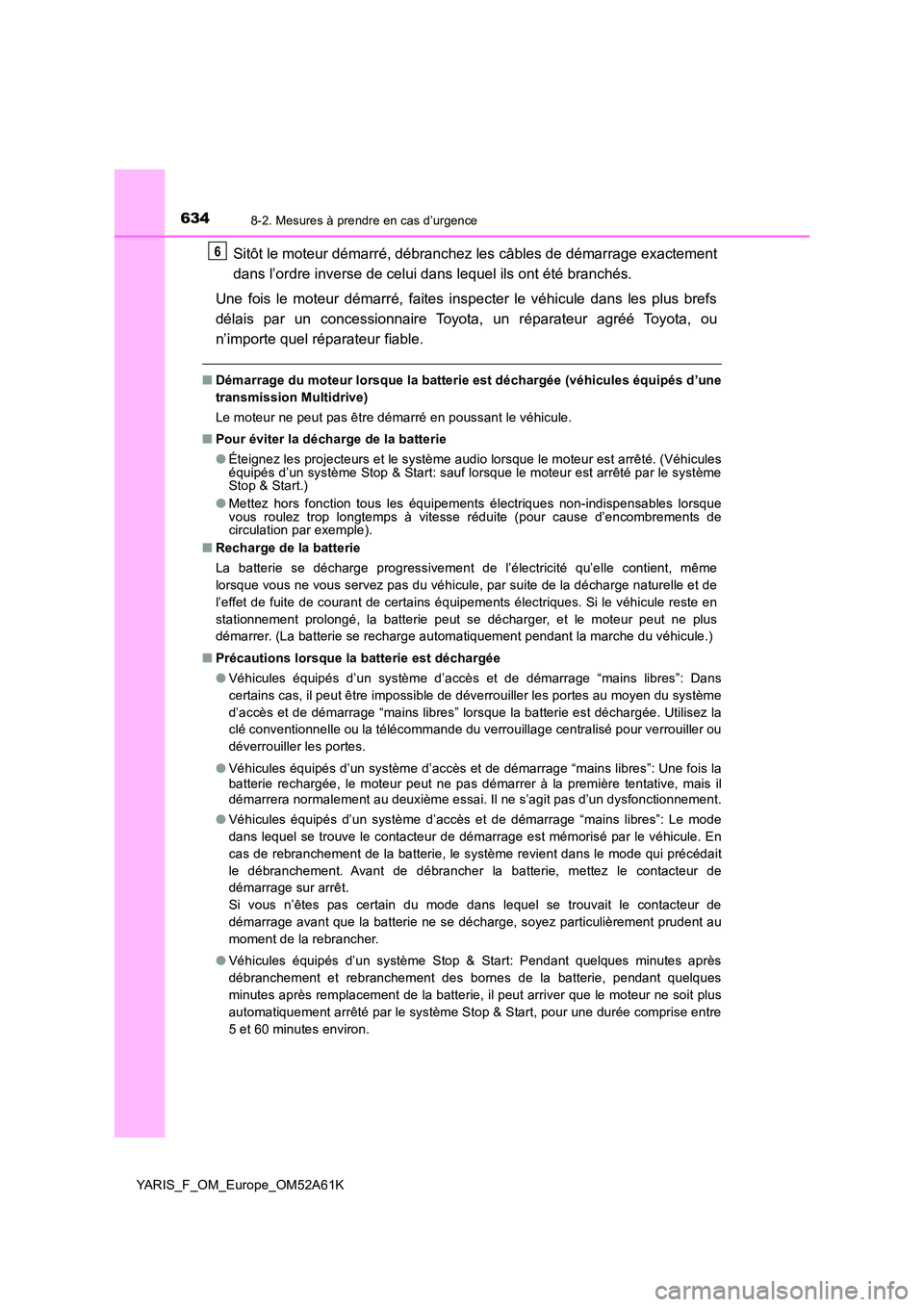

Sitôt le moteur démarré, débranchez les câbles de démarrage exactement
dans l’ordre inverse de celui dans lequel ils ont été branchés.
Une fois le moteur démarré, faites inspecter le véhicule dans les plus brefs
délais par un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
■ Démarrage du moteur lorsque la batterie est déchargée (véhicules équipés d’une
transmission Multidrive)
Le moteur ne peut pas être démarré en poussant le véhicule.
■ Pour éviter la décharge de la batterie
● Éteignez les projecteurs et le système audio lorsque le moteur est arrêté. (Véhicules équipés d’un système Stop & Start: sauf lorsque le moteur est arrêté par le systèmeStop & Start.)
● Mettez hors fonction tous les équipements électriques non-indispensables lorsque vous roulez trop longtemps à vitesse réduite (pour cause d’encombrements decirculation par exemple).
■ Recharge de la batterie
La batterie se décharge progressivement de l’électricité qu’elle contient, même
lorsque vous ne vous servez pas du véhicule, par suite de la décharge naturelle et de
l’effet de fuite de courant de certains équipements électriques. Si le véhicule reste en
stationnement prolongé, la batterie peut se décharger, et le moteur peut ne plus
démarrer. (La batterie se recharge automatiquement pendant la marche du véhicule.)
■ Précautions lorsque la batterie est déchargée
● Véhicules équipés d’un système d’accès et de démarrage “mains libres”: Dans
certains cas, il peut être impossible de déverrouiller les portes au moyen du système
d’accès et de démarrage “mains libres” lorsque la batterie est déchargée. Utilisez la
clé conventionnelle ou la télécommande du verrouillage centralisé pour verrouiller ou
déverrouiller les portes.
● Véhicules équipés d’un système d’accès et de démarrage “mains libres”: Une fois la batterie rechargée, le moteur peut ne pas démarrer à la première tentative, mais ildémarrera normalement au deuxième essai. Il ne s’agit pas d’un dysfonctionnement.
● Véhicules équipés d’un système d’accès et de démarrage “mains libres”: Le mode
dans lequel se trouve le contacteur de démarrage est mémorisé par le véhicule. En
cas de rebranchement de la batterie, le système revient dans le mode qui précédait
le débranchement. Avant de débrancher la batterie, mettez le contacteur de
démarrage sur arrêt.
Si vous n’êtes pas certain du mode dans lequel se trouvait le contacteur de
démarrage avant que la batterie ne se décharge, soyez particulièrement prudent au
moment de la rebrancher.
● Véhicules équipés d’un système Stop & Start: Pendant quelques minutes après
débranchement et rebranchement des bornes de la batterie, pendant quelques
minutes après remplacement de la batterie, il peut arriver que le moteur ne soit plus
automatiquement arrêté par le système Stop & Start, pour une durée comprise entre
5 et 60 minutes environ.
6

6358-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K

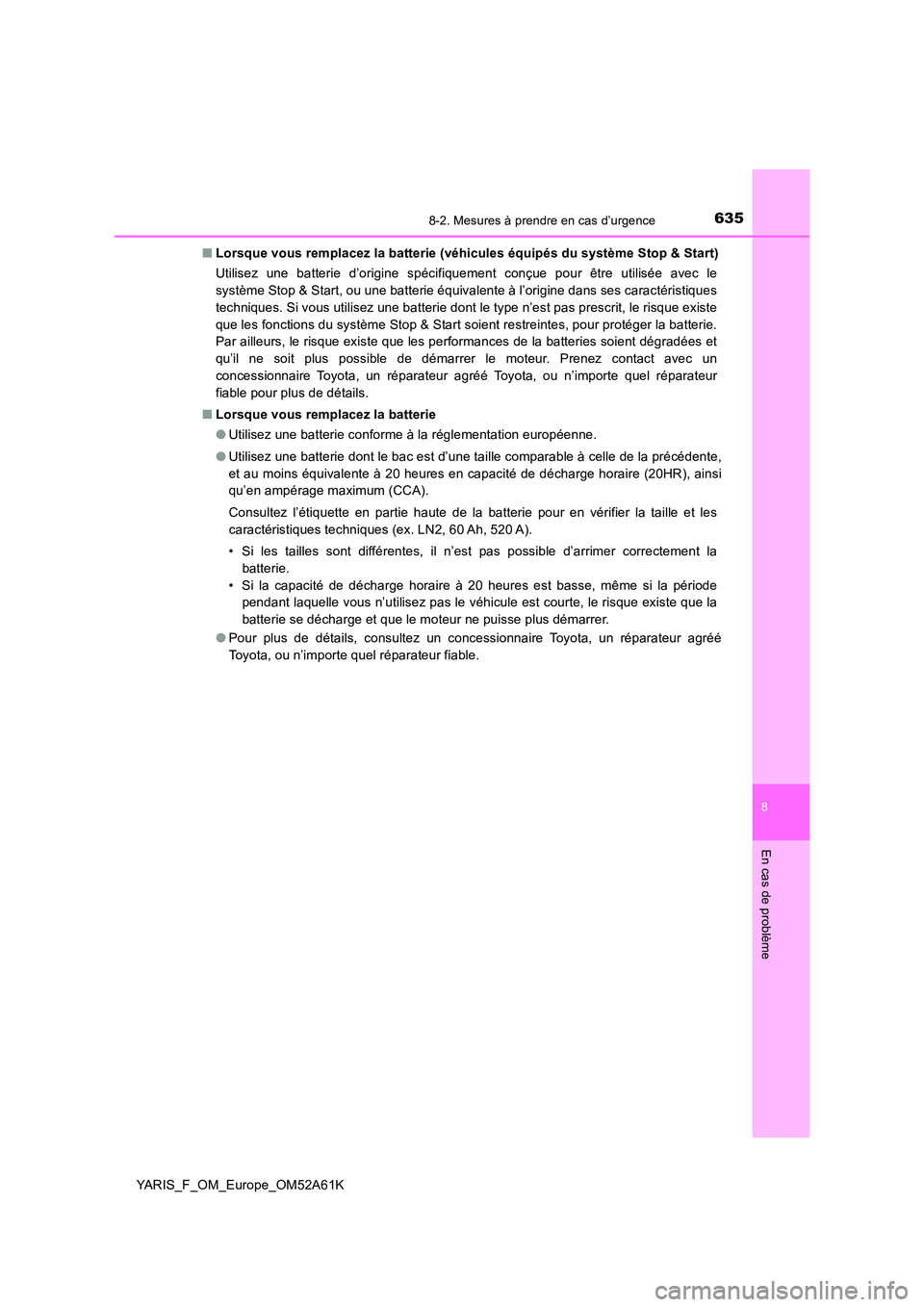

■ Lorsque vous remplacez la batterie (véhicules équipés du système Stop & Start)
Utilisez une batterie d’origine spécifiquement conçue pour être utilisée avec le
système Stop & Start, ou une batterie équivalente à l’origine dans ses caractéristiques
techniques. Si vous utilisez une batterie dont le type n’est pas prescrit, le risque existe
que les fonctions du système Stop & Start soient restreintes, pour protéger la batterie.
Par ailleurs, le risque existe que les performances de la batteries soient dégradées et
qu’il ne soit plus possible de démarrer le moteur. Prenez contact avec un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable pour plus de détails.
■ Lorsque vous remplacez la batterie
● Utilisez une batterie conforme à la réglementation européenne.
● Utilisez une batterie dont le bac est d’une taille comparable à celle de la précédente,
et au moins équivalente à 20 heures en capacité de décharge horaire (20HR), ainsi
qu’en ampérage maximum (CCA).
Consultez l’étiquette en partie haute de la batterie pour en vérifier la taille et les
caractéristiques techniques (ex. LN2, 60 Ah, 520 A).
• Si les tailles sont différentes, il n’est pas possible d’arrimer correctement la
batterie.
• Si la capacité de décharge horaire à 20 heures est basse, même si la période
pendant laquelle vous n’utilisez pas le véhicule est courte, le risque existe que la
batterie se décharge et que le moteur ne puisse plus démarrer.
● Pour plus de détails, consultez un concessionnaire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur fiable.

6368-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K

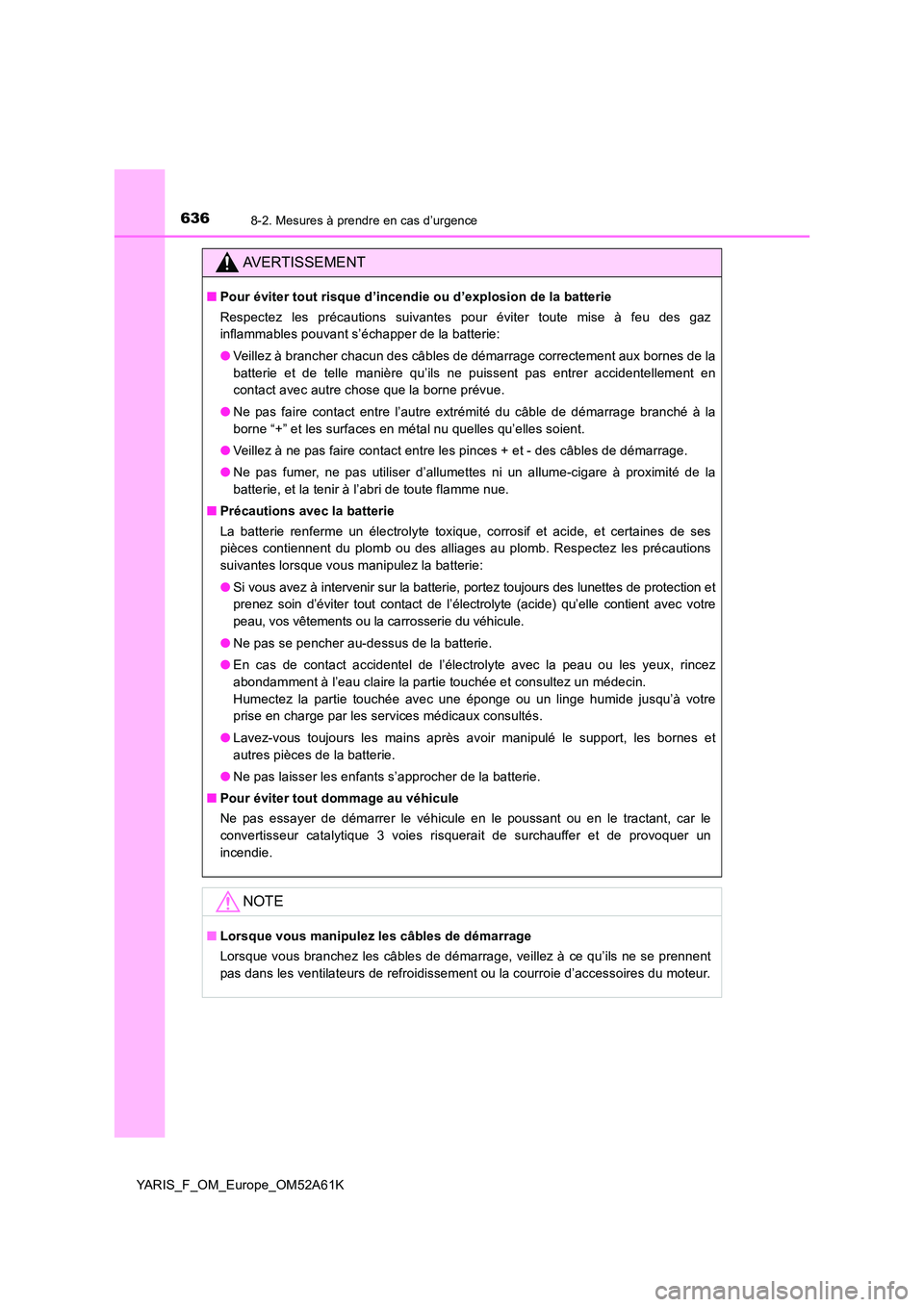

AVERTISSEMENT
■Pour éviter tout risque d’incendie ou d’explosion de la batterie
Respectez les précautions suivantes pour éviter toute mise à feu des gaz
inflammables pouvant s’échapper de la batterie:
● Veillez à brancher chacun des câbles de démarrage correctement aux bornes de la
batterie et de telle manière qu’ils ne puissent pas entrer accidentellement en
contact avec autre chose que la borne prévue.
● Ne pas faire contact entre l’autre extrémité du câble de démarrage branché à la
borne “+” et les surfaces en métal nu quelles qu’elles soient.
● Veillez à ne pas faire contact entre les pinces + et - des câbles de démarrage.
● Ne pas fumer, ne pas utiliser d’allumettes ni un allume-cigare à proximité de la
batterie, et la tenir à l’abri de toute flamme nue.
■ Précautions avec la batterie
La batterie renferme un électrolyte toxique, corrosif et acide, et certaines de ses
pièces contiennent du plomb ou des alliages au plomb. Respectez les précautions
suivantes lorsque vous manipulez la batterie:
●Si vous avez à intervenir sur la batterie, portez toujours des lunettes de protection et
prenez soin d’éviter tout contact de l’électrolyte (acide) qu’elle contient avec votre
peau, vos vêtements ou la carrosserie du véhicule.
● Ne pas se pencher au-dessus de la batterie.
● En cas de contact accidentel de l’électrolyte avec la peau ou les yeux, rincez
abondamment à l’eau claire la partie touchée et consultez un médecin.
Humectez la partie touchée avec une éponge ou un linge humide jusqu’à votre
prise en charge par les services médicaux consultés.
● Lavez-vous toujours les mains après avoir manipulé le support, les bornes et
autres pièces de la batterie.
● Ne pas laisser les enfants s’approcher de la batterie.
■ Pour éviter tout dommage au véhicule
Ne pas essayer de démarrer le véhicule en le poussant ou en le tractant, car le
convertisseur catalytique 3 voies risquerait de surchauffer et de provoquer un
incendie.
NOTE
■ Lorsque vous manipulez les câbles de démarrage
Lorsque vous branchez les câbles de démarrage, veillez à ce qu’ils ne se prennent
pas dans les ventilateurs de refroidissement ou la courroie d’accessoires du moteur.

6378-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K

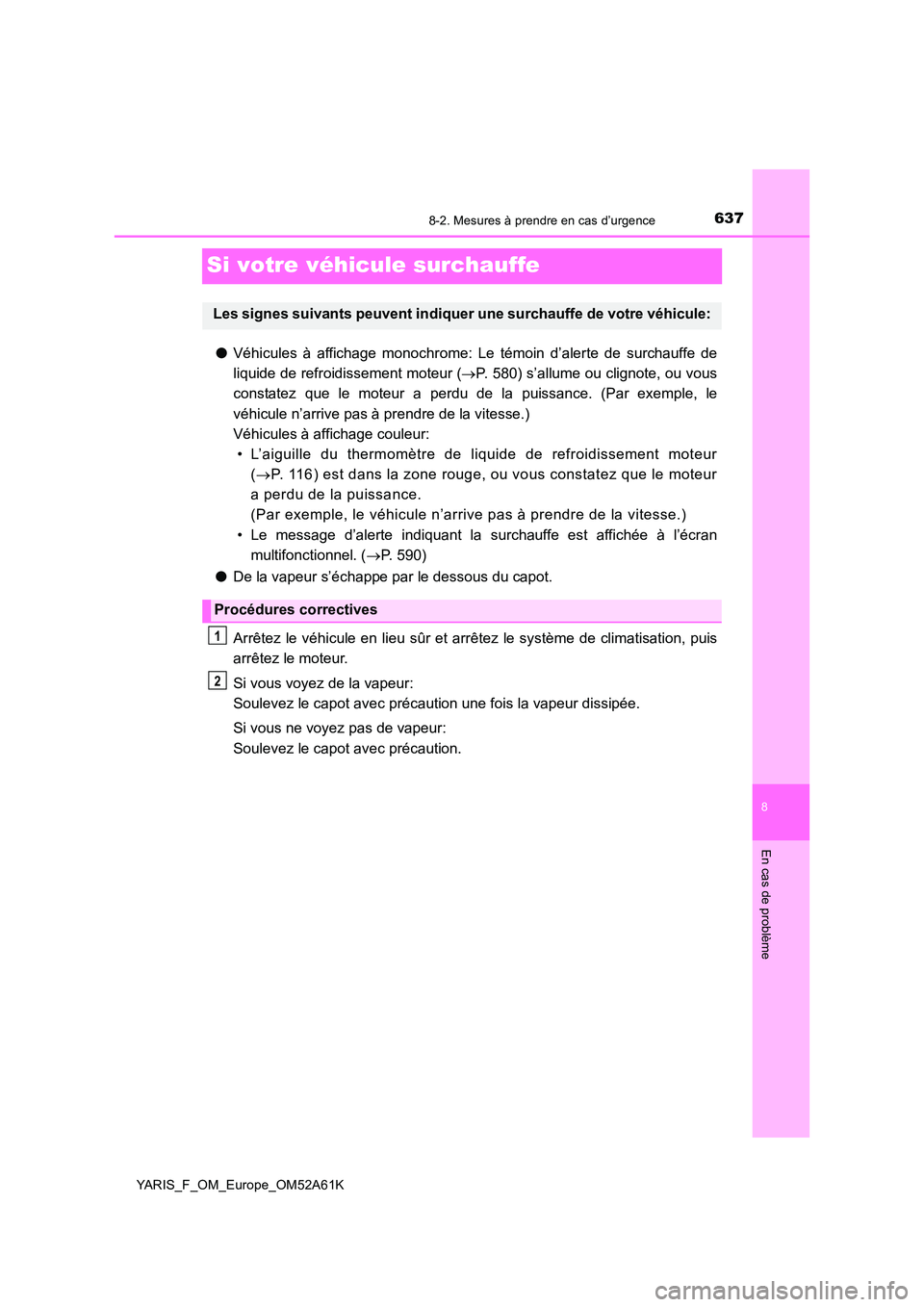

Si votre véhicule surchauffe
●Véhicules à affichage monochrome: Le témoin d’alerte de surchauffe de
liquide de refroidissement moteur ( P. 580) s’allume ou clignote, ou vous
constatez que le moteur a perdu de la puissance. (Par exemple, le
véhicule n’arrive pas à prendre de la vitesse.)
Véhicules à affichage couleur:
• L’aiguille du thermomètre de liquide de refroidissement moteur
( P. 116) est dans la zone rouge, ou vous constatez que le moteur
a perdu de la puissance.
(Par exemple, le véhicule n’arrive pas à prendre de la vitesse.)
• Le message d’alerte indiquant la surchauffe est affichée à l’écran
multifonctionnel. ( P. 590)
● De la vapeur s’échappe par le dessous du capot.
Arrêtez le véhicule en lieu sûr et arrêtez le système de climatisation, puis
arrêtez le moteur.
Si vous voyez de la vapeur:
Soulevez le capot avec précaution une fois la vapeur dissipée.
Si vous ne voyez pas de vapeur:
Soulevez le capot avec précaution.
Les signes suivants peuvent indiquer une surchauffe de votre véhicule:
Procédures correctives
1
2

6388-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K

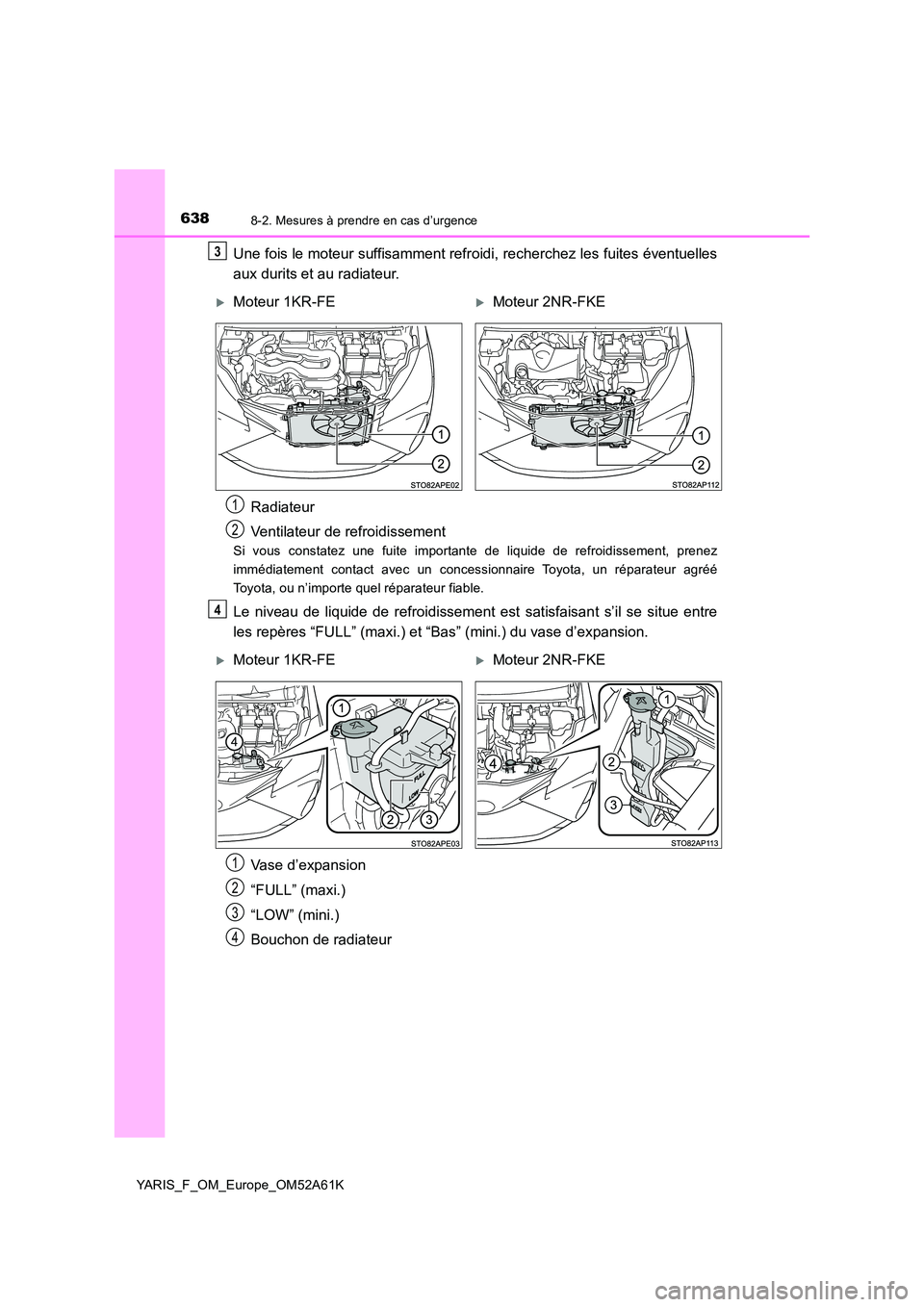

Une fois le moteur suffisamment refroidi, recherchez les fuites éventuelles
aux durits et au radiateur.
Si vous constatez une fuite importante de liquide de refroidissement, prenez
immédiatement contact avec un concessionnaire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur fiable.
Le niveau de liquide de refroidissement est satisfaisant s’il se situe entre
les repères “FULL” (maxi.) et “Bas” (mini.) du vase d’expansion.
3
Moteur 1KR-FEMoteur 2NR-FKE
Radiateur
Ventilateur de refroidissement
1
2
4
Moteur 1KR-FEMoteur 2NR-FKE
Vase d’expansion
“FULL” (maxi.)
“LOW” (mini.)
Bouchon de radiateur
1
2
3
4

6398-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_F_OM_Europe_OM52A61K
Faites au besoin l’appoint en liquide de refroidissement.
Si vous ne disposez pas de liquide de refroidissement, vous pouvez utiliser de
l’eau, en mesure d’urgence.
Démarrez le moteur et mettez en marche le système de climatisation pour
vérifier que le ventilateur de refroidissement du radiateur se déclenche;
recherchez les fuites éventuelles de liquide de refroidissement au
radiateur ou aux durits.
Le ventilateur se déclenche à la mise en marche du système de climatisation
immédiatement après un démarrage à froid. Confirmez que le ventilateur s’est
déclenché, en vérifiant qu’il fait du bruit et qu’il souffle de l’air. Si tout cela est
difficile à vérifier, mettez en marche et arrêtez le système de climatisation plusieurs
fois de suite.
(Le ventilateur peut ne pas se déclencher si la température est négative.)
Si le ventilateur est à l’arrêt:
Arrêtez immédiatement le moteur et prenez contact avec un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel
réparateur fiable.
Si le ventilateur est en marche:
Faites inspecter le véhicule par le concessionnaire Toyota ou le réparateur
agréé Toyota le plus proche, ou n’importe quel réparateur fiable.
5
Moteur 1KR-FEMoteur 2NR-FKE
6
7

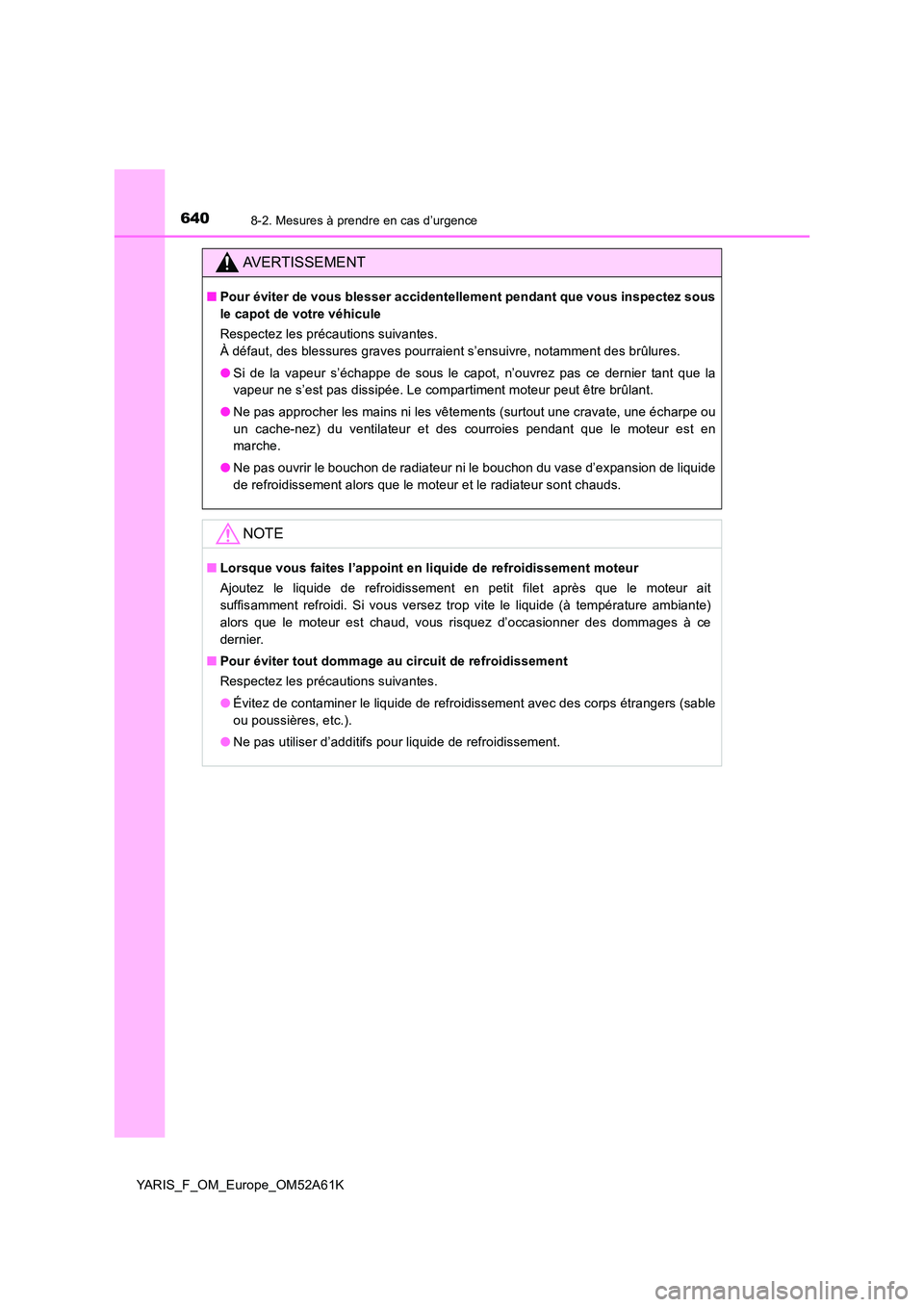

6408-2. Mesures à prendre en cas d’urgence
YARIS_F_OM_Europe_OM52A61K
AVERTISSEMENT
■Pour éviter de vous blesser accidentellement pendant que vous inspectez sous
le capot de votre véhicule
Respectez les précautions suivantes.
À défaut, des blessures graves pourraient s’ensuivre, notamment des brûlures.
● Si de la vapeur s’échappe de sous le capot, n’ouvrez pas ce dernier tant que la
vapeur ne s’est pas dissipée. Le compartiment moteur peut être brûlant.
● Ne pas approcher les mains ni les vêtements (surtout une cravate, une écharpe ou
un cache-nez) du ventilateur et des courroies pendant que le moteur est en
marche.
● Ne pas ouvrir le bouchon de radiateur ni le bouchon du vase d’expansion de liquide
de refroidissement alors que le moteur et le radiateur sont chauds.
NOTE
■ Lorsque vous faites l’appoint en liquide de refroidissement moteur
Ajoutez le liquide de refroidissement en petit filet après que le moteur ait
suffisamment refroidi. Si vous versez trop vite le liquide (à température ambiante)
alors que le moteur est chaud, vous risquez d’occasionner des dommages à ce
dernier.
■ Pour éviter tout dommage au circuit de refroidissement
Respectez les précautions suivantes.
● Évitez de contaminer le liquide de refroidissement avec des corps étrangers (sable
ou poussières, etc.).
● Ne pas utiliser d’additifs pour liquide de refroidissement.
