TOYOTA YARIS 2021 Betriebsanleitungen (in German)

391
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
zStellen Sie das Fahrzeug auf einer
harten, ebenen Oberfläche ab.
z Ziehen Sie die Feststellbremse an.
z Stellen Sie den Schalthebel auf P
(Multidrive) oder N (Schaltgetriebe).
z Stellen Sie den Motor ab.
z Schalten Sie die Warnblinkanlage
ein. ( →S.370)
z Prüfen Sie das Ausmaß des Reifen-
schadens.
Entfernen Sie den Nagel oder die
Schraube nicht vom Reifen. Das Entfer-
nen des Gegenstands vergrößert unter
Umständen die Öffnung und macht die
Instandsetzung mit dem Notfall-Repa-
ratur-Kit unmöglich.
■Ein defekter Reifen, der nicht mit dem
Notfall-Reparatur-Kit für Reifen repariert werden kann
In folgenden Fällen kann der Reifen nicht mit dem Notfall-Reparatur-Kit für Reifen repa-
riert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
●Wenn der Reifen durch Fahren mit zu nied-
rigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an beliebiger
Stelle des Reifen vorhanden sind, z. B an der Flanke, außer am Profil
●Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
●Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang ist
●Wenn das Rad beschädigt ist
●Wenn mindestens zwei Reifen beschädigt sind
●Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das Profil eines einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine
Reifenpanne haben. Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-sacht werden kann.
Vor der Reparatur des Reifens

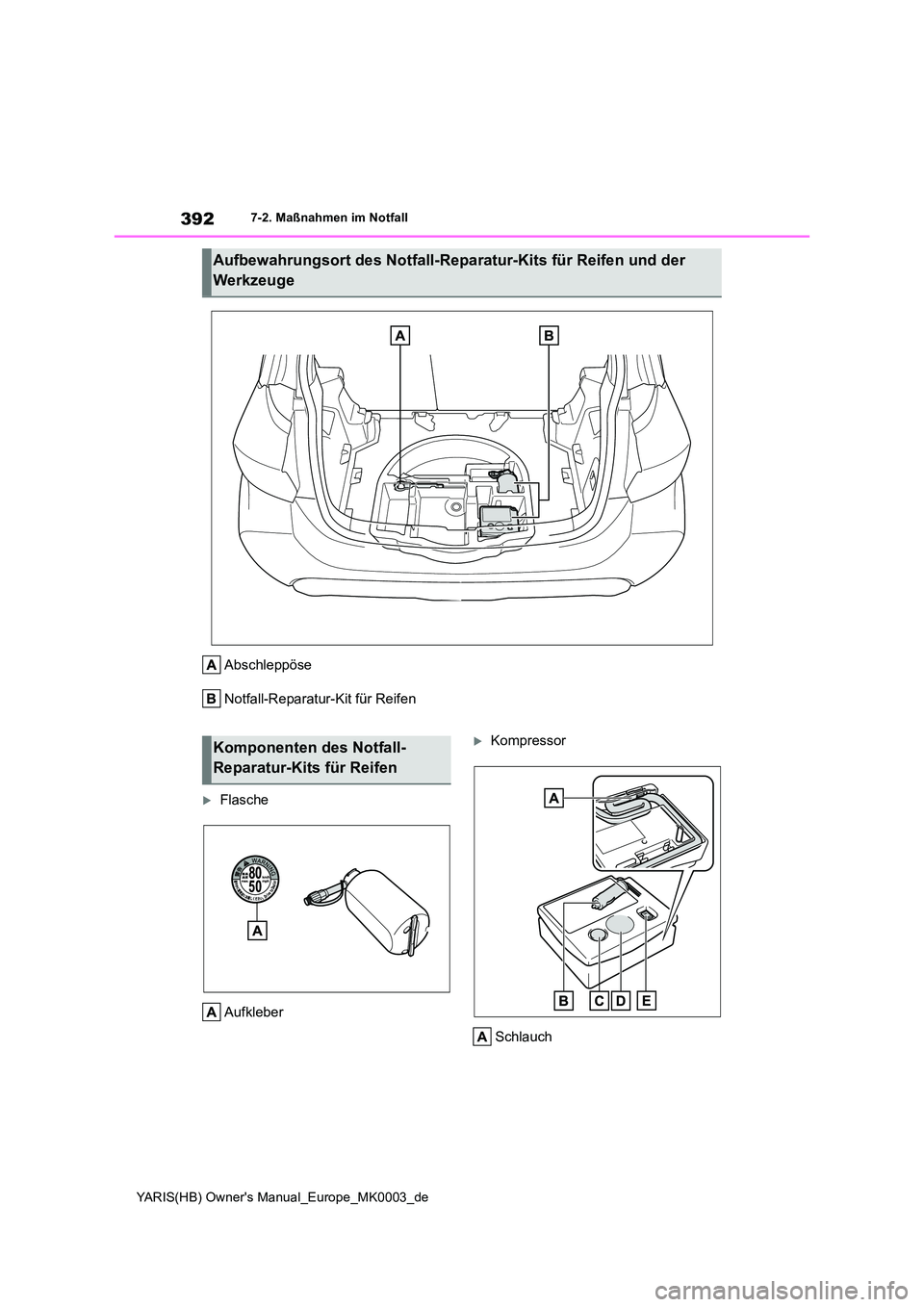

392
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Abschleppöse
Notfall-Reparatur-Kit für Reifen
Flasche
Aufkleber
Kompressor
Schlauch
Aufbewahrungsort des Notfall-Reparatur-Kits für Reifen und der
Werkzeuge
Komponenten des Notfall-
Reparatur-Kits für Reifen

393
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Stecker
Druckablasstaste
Luftdruckmesser
Kompressorschalter
■Hinweis zur Überprüfung des Notfall- Reparatur-Kits für Reifen
Prüfen Sie das Ablaufdatum des Dichtmittels gelegentlich.
Das Ablaufdatum ist auf der Flasche angege- ben. Verwenden Sie das Dichtmittel nicht mehr nach dem angegebenen Ablaufdatum.
Andernfalls werden Reparaturen mit dem Notfall-Reparatur-Kit für Reifen möglicher-weise nicht ordnungsgemäß durchgeführt.
■Notfall-Reparatur-Kit für Reifen
●Mit dem Notfall-Reparatur-Kit für Reifen kann der Fahrzeugreifen mit Luft gefüllt
werden.
●Das Dichtmittel weist eine begrenzte
Lebensdauer auf. Das Ablaufdatum ist auf der Flasche angegeben. Das Dichtmittel muss vor dem Ablaufdatum ausgetauscht
werden. Wenden Sie sich zwecks Ersatzes an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
●Das Dichtmittel im Notfall-Reparatur-Kit für
Reifen kann nur einmal verwendet werden, um einen Reifen provisorisch zu reparie-ren. Wenn das Dichtmittel verwendet
wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Vertrags-händler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbe- trieb, um eine neue Flasche zu erwerben. Der Kompressor ist wiederverwendbar.
●Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen -
30°C und 60°C liegt.
●Das Kit ist ausschließlich auf Reifengrößen
und Reifentypen ausgerichtet, die ursprünglich an Ihrem Fahrzeug montiert sind. Verwenden Sie es nicht für Reifen mit
einer anderen als der ursprünglichen
Größe oder für andere Zwecke.
●Wenn das Dichtmittel auf die Kleidung
gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf einen Reifen
oder die Oberfläche der Karosserie gelangt, muss es sofort entfernt werden, da dies später nicht mehr möglich ist.
Wischen Sie das Dichtmittel sofort mit einem feuchten Tuch ab.
●Während des Einsatzes des Reparatur-Kits entsteht ein lautes Geräusch. Dies deutet nicht auf eine Funktionsstörung hin.
●Verwenden Sie ihn nicht zum Kontrollieren oder Anpassen des Reifenfülldrucks.
WARNUNG
■Vorsicht während der Fahrt
●Bewahren Sie das Reparatur-Kit im Gepäckraum auf.Andernfalls besteht bei Unfällen oder
beim plötzlichen Bremsen Verletzungs- gefahr.
●Das Reparatur-Kit ist ausschließlich für
Ihr Fahrzeug vorgesehen. Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies könnte
schwerwiegende Verletzungen oder sogar den Tod zur Folge haben.
●Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der ursprünglichen Größe oder für andere
Zwecke. Wenn Reifen nicht vollständig repariert wurden, könnte dies schwer-wiegende Verletzungen oder sogar den
Tod zur Folge haben.
■Vorsichtsmaßnahmen bei Verwen- dung des Dichtmittels
●Das Verschlucken von Dichtmittel scha-
det Ihrer Gesundheit. Wenn Sie Dicht- mittel verschluckt haben, trinken Sie so viel Wasser wie möglich, und gehen Sie
sofort zum Arzt.
●Wenn Dichtmittel mit Augen oder Haut in Berührung kommt, waschen Sie es
sofort mit Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.

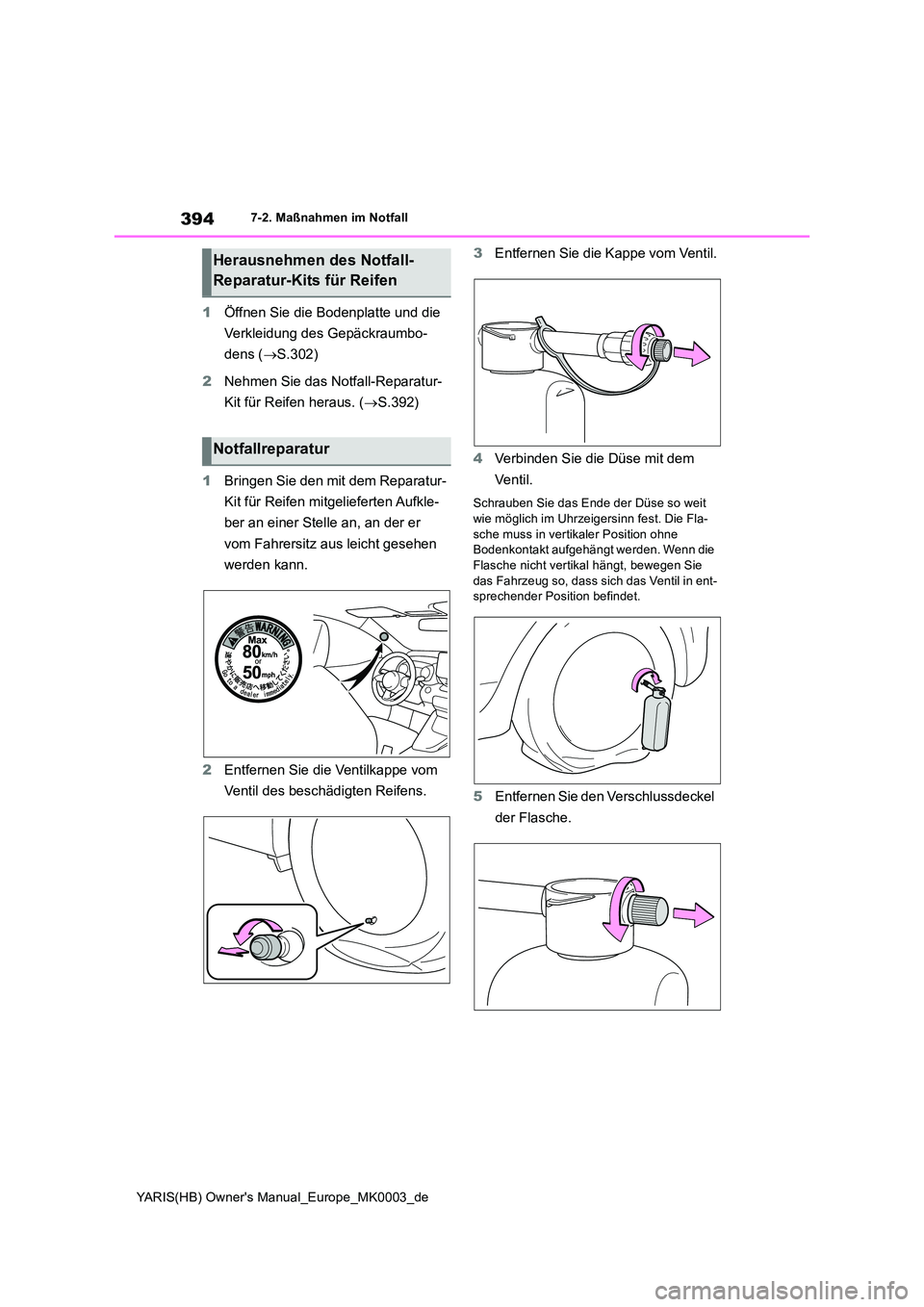

394
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
1Öffnen Sie die Bodenplatte und die
Verkleidung des Gepäckraumbo-
dens ( →S.302)
2 Nehmen Sie das Notfall-Reparatur-
Kit für Reifen heraus. ( →S.392)
1 Bringen Sie den mit dem Reparatur-
Kit für Reifen mitgelieferten Aufkle-
ber an einer Stelle an, an der er
vom Fahrersitz aus leicht gesehen
werden kann.
2 Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
3 Entfernen Sie die Kappe vom Ventil.
4 Verbinden Sie die Düse mit dem
Ve nt i l.
Schrauben Sie das Ende der Düse so weit wie möglich im Uhrzeigersinn fest. Die Fla-
sche muss in vertikaler Position ohne Bodenkontakt aufgehängt werden. Wenn die
Flasche nicht vertikal hängt, bewegen Sie das Fahrzeug so, dass sich das Ventil in ent-sprechender Position befindet.
5 Entfernen Sie den Verschlussdeckel
der Flasche.
Herausnehmen des Notfall-
Reparatur-Kits für Reifen
Notfallreparatur

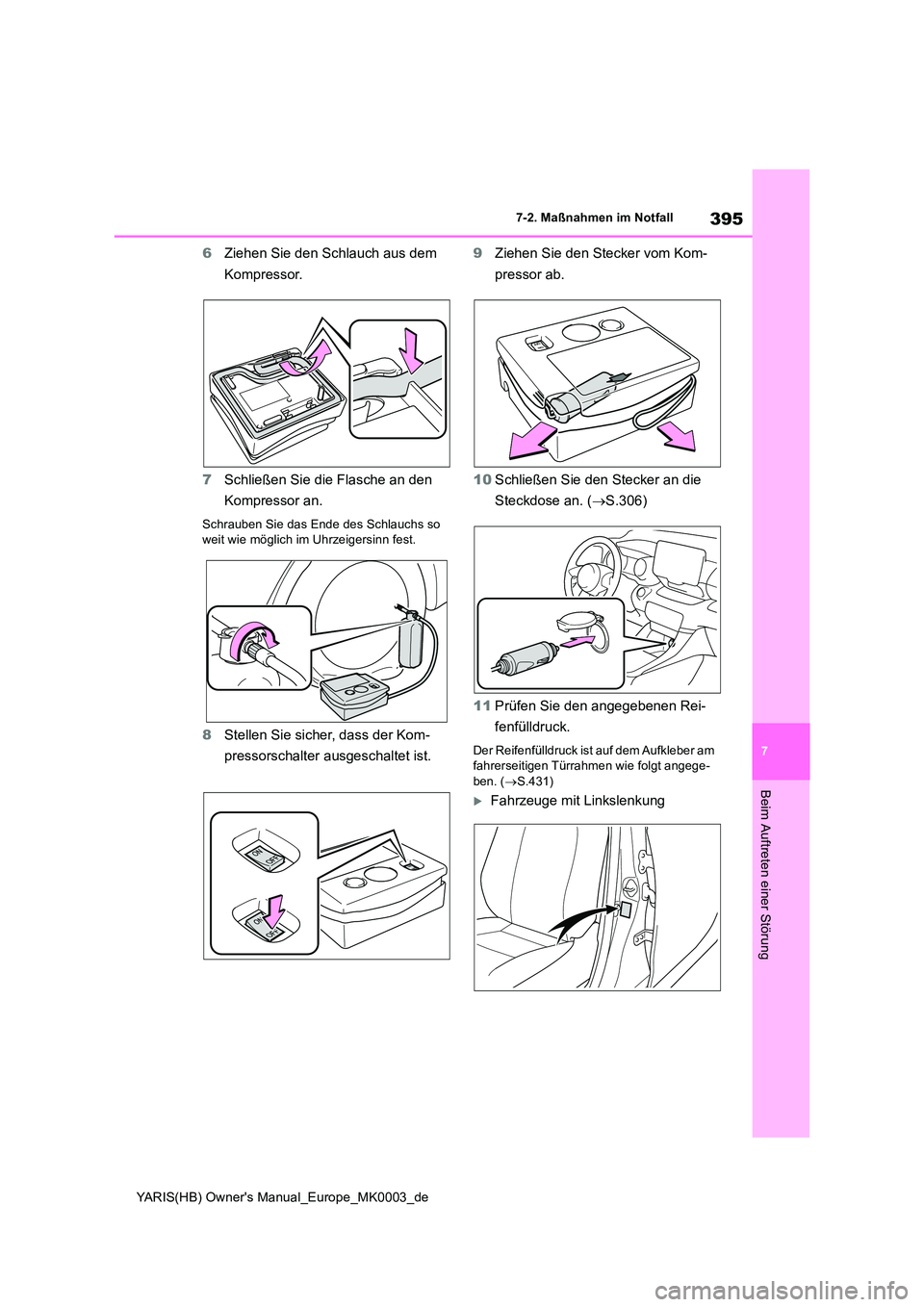

395
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
6Ziehen Sie den Schlauch aus dem
Kompressor.
7 Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende des Schlauchs so weit wie möglich im Uhrzeigersinn fest.
8 Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
9 Ziehen Sie den Stecker vom Kom-
pressor ab.
10 Schließen Sie den Stecker an die
Steckdose an. ( →S.306)
11 Prüfen Sie den angegebenen Rei-
fenfülldruck.
Der Reifenfülldruck ist auf dem Aufkleber am fahrerseitigen Türrahmen wie folgt angege-
ben. ( →S.431)
Fahrzeuge mit Linkslenkung

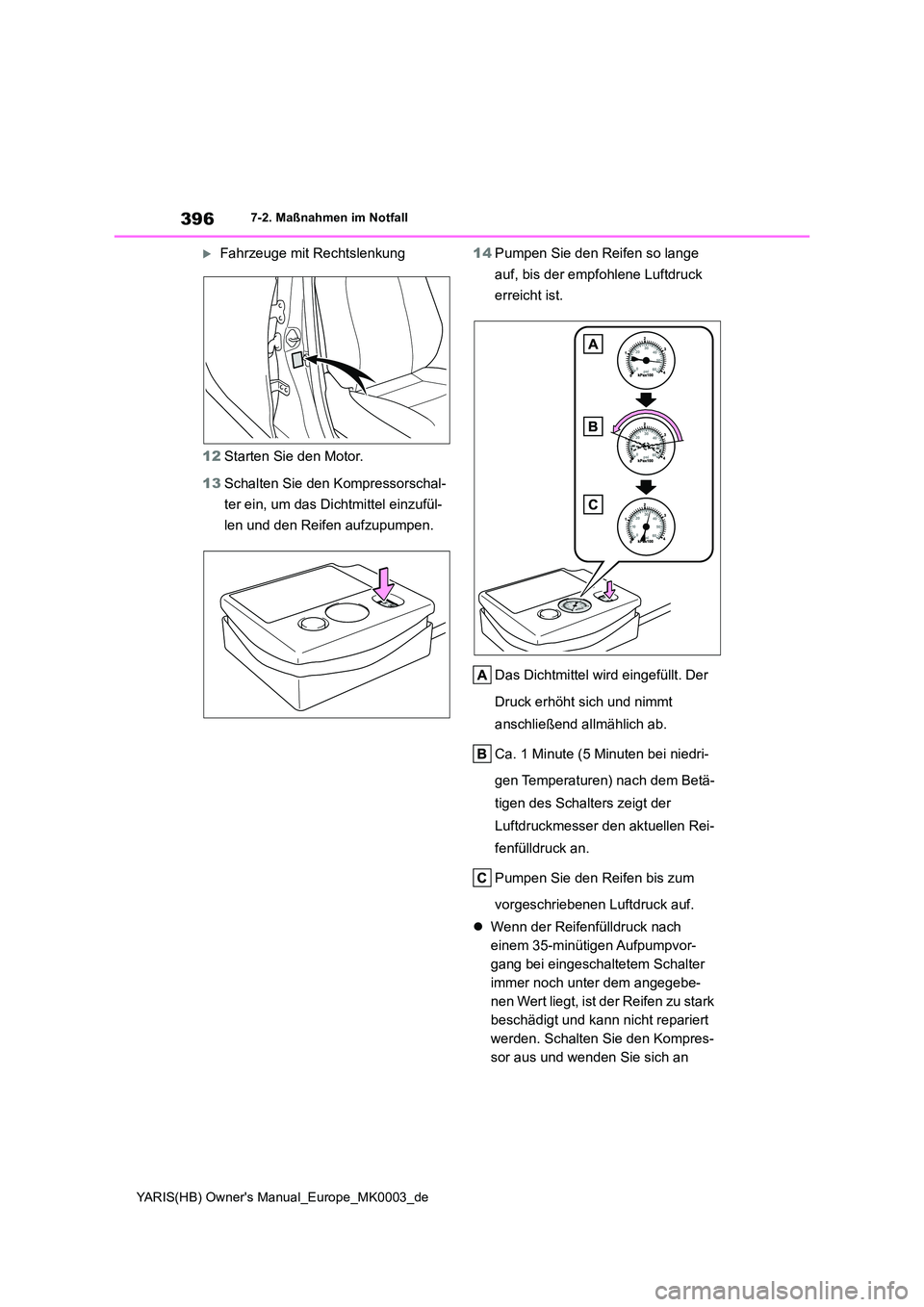

396
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Fahrzeuge mit Rechtslenkung
12 Starten Sie den Motor.
13 Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzufül-
len und den Reifen aufzupumpen.
14 Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luftdruck
erreicht ist.
Das Dichtmittel wird eingefüllt. Der
Druck erhöht sich und nimmt
anschließend allmählich ab.
Ca. 1 Minute (5 Minuten bei niedri-
gen Temperaturen) nach dem Betä-
tigen des Schalters zeigt der
Luftdruckmesser den aktuellen Rei-
fenfülldruck an.
Pumpen Sie den Reifen bis zum
vorgeschriebenen Luftdruck auf.
z Wenn der Reifenfülldruck nach
einem 35-minütigen Aufpumpvor-
gang bei eingeschaltetem Schalter
immer noch unter dem angegebe-
nen Wert liegt, ist der Reifen zu stark
beschädigt und kann nicht repariert
werden. Schalten Sie den Kompres-
sor aus und wenden Sie sich an

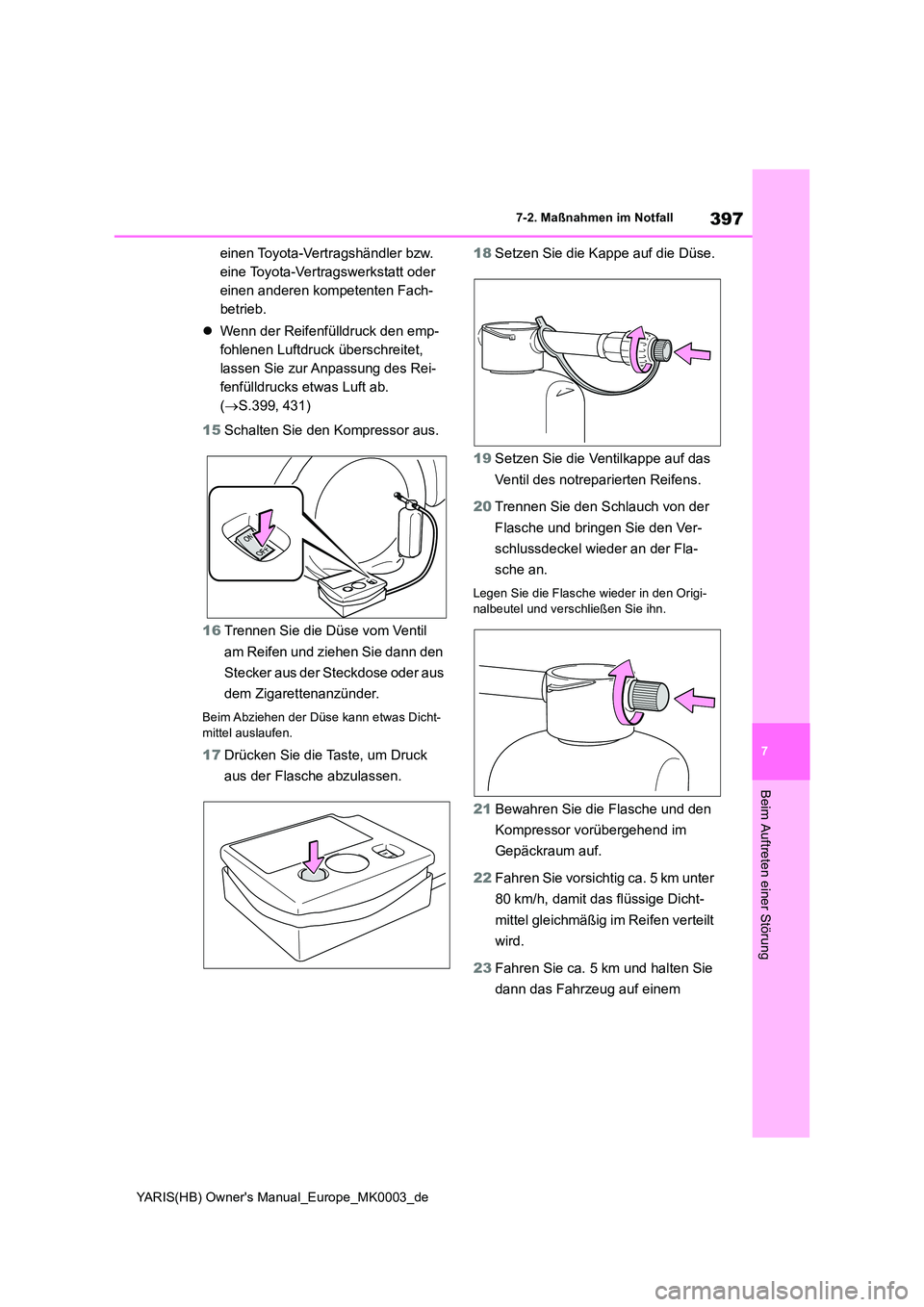

397
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fach-
betrieb.
z Wenn der Reifenfülldruck den emp-
fohlenen Luftdruck überschreitet,
lassen Sie zur Anpassung des Rei-
fenfülldrucks etwas Luft ab.
( →S.399, 431)
15 Schalten Sie den Kompressor aus.
16 Trennen Sie die Düse vom Ventil
am Reifen und ziehen Sie dann den
Stecker aus der Steckdose oder aus
dem Zigarettenanzünder.
Beim Abziehen der Düse kann etwas Dicht-
mittel auslaufen.
17 Drücken Sie die Taste, um Druck
aus der Flasche abzulassen.
18 Setzen Sie die Kappe auf die Düse.
19 Setzen Sie die Ventilkappe auf das
Ventil des notreparierten Reifens.
20 Trennen Sie den Schlauch von der
Flasche und bringen Sie den Ver-
schlussdeckel wieder an der Fla-
sche an.
Legen Sie die Flasche wieder in den Origi- nalbeutel und verschließen Sie ihn.
21 Bewahren Sie die Flasche und den
Kompressor vorübergehend im
Gepäckraum auf.
22 Fahren Sie vorsichtig ca. 5 km unter
80 km/h, damit das flüssige Dicht-
mittel gleichmäßig im Reifen verteilt
wird.
23 Fahren Sie ca. 5 km und halten Sie
dann das Fahrzeug auf einem

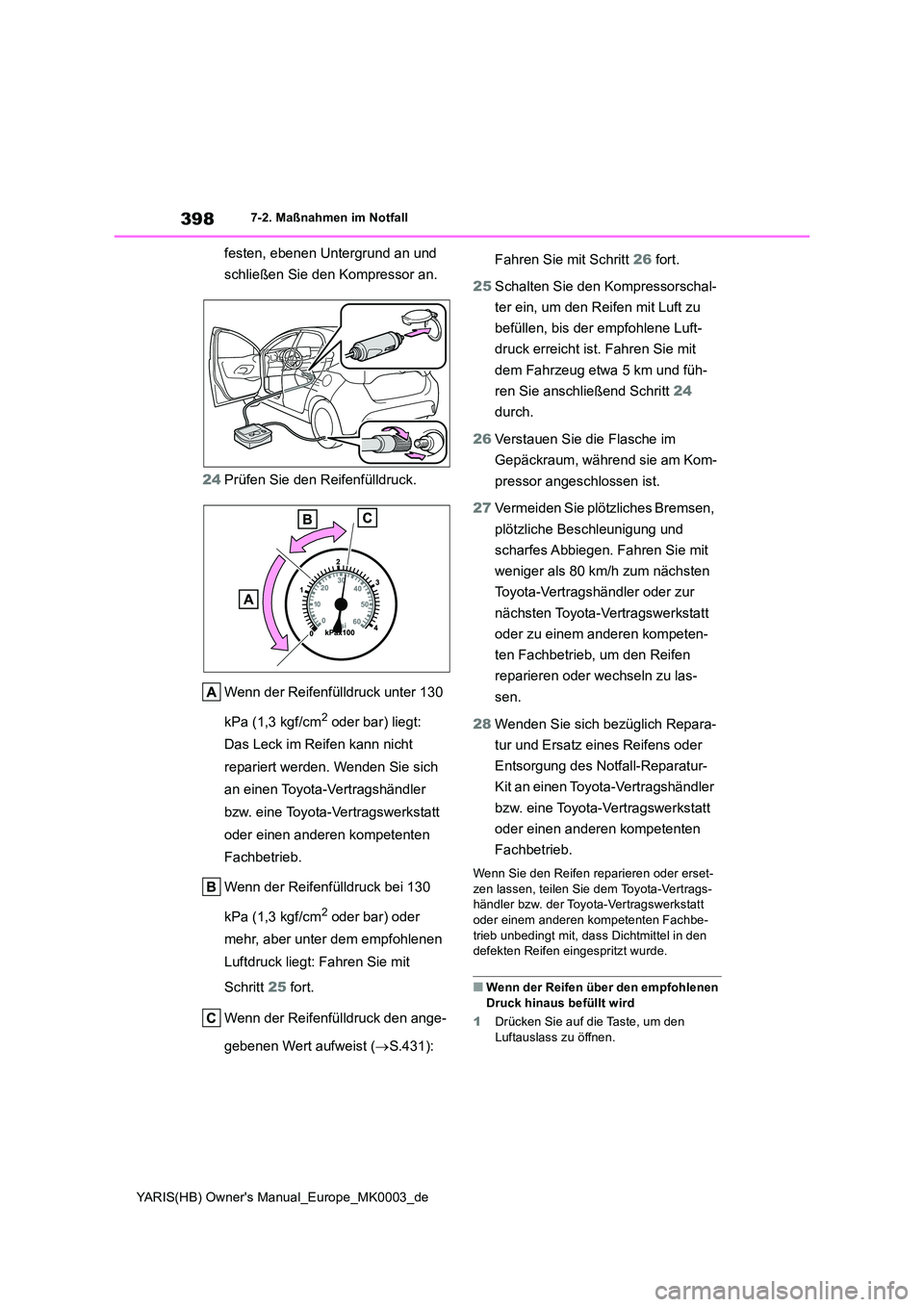

398
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
festen, ebenen Untergrund an und
schließen Sie den Kompressor an.
24 Prüfen Sie den Reifenfülldruck.
Wenn der Reifenfülldruck unter 130
kPa (1,3 kgf/cm2 oder bar) liegt:
Das Leck im Reifen kann nicht
repariert werden. Wenden Sie sich
an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten
Fachbetrieb.
Wenn der Reifenfülldruck bei 130
kPa (1,3 kgf/cm2 oder bar) oder
mehr, aber unter dem empfohlenen
Luftdruck liegt: Fahren Sie mit
Schritt 25 fort.
Wenn der Reifenfülldruck den ange-
gebenen Wert aufweist ( →S.431):
Fahren Sie mit Schritt 26 fort.
25 Schalten Sie den Kompressorschal-
ter ein, um den Reifen mit Luft zu
befüllen, bis der empfohlene Luft-
druck erreicht ist. Fahren Sie mit
dem Fahrzeug etwa 5 km und füh-
ren Sie anschließend Schritt 24
durch.
26 Verstauen Sie die Flasche im
Gepäckraum, während sie am Kom-
pressor angeschlossen ist.
27 Vermeiden Sie plötzliches Bremsen,
plötzliche Beschleunigung und
scharfes Abbiegen. Fahren Sie mit
weniger als 80 km/h zum nächsten
Toyota-Vertragshändler oder zur
nächsten Toyota-Vertragswerkstatt
oder zu einem anderen kompeten-
ten Fachbetrieb, um den Reifen
reparieren oder wechseln zu las-
sen.
28 Wenden Sie sich bezüglich Repara-
tur und Ersatz eines Reifens oder
Entsorgung des Notfall-Reparatur-
Kit an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten
Fachbetrieb.
Wenn Sie den Reifen reparieren oder erset-
zen lassen, teilen Sie dem Toyota-Vertrags- händler bzw. der Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb unbedingt mit, dass Dichtmittel in den defekten Reifen eingespritzt wurde.
■Wenn der Reifen über den empfohlenen Druck hinaus befüllt wird
1 Drücken Sie auf die Taste, um den
Luftauslass zu öffnen.

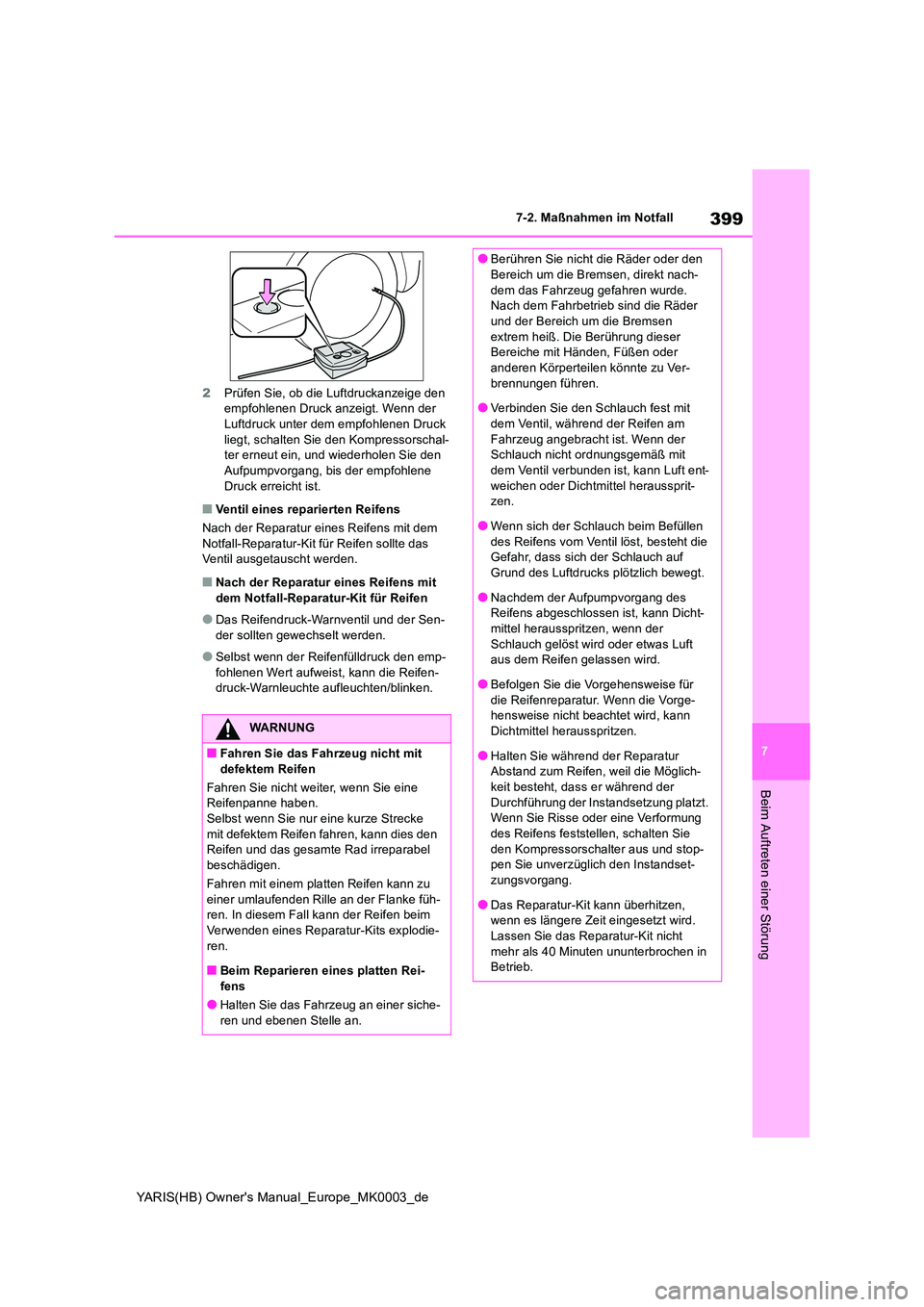

399
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
2Prüfen Sie, ob die Luftdruckanzeige den empfohlenen Druck anzeigt. Wenn der Luftdruck unter dem empfohlenen Druck
liegt, schalten Sie den Kompressorschal- ter erneut ein, und wiederholen Sie den Aufpumpvorgang, bis der empfohlene
Druck erreicht ist.
■Ventil eines reparierten Reifens
Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für Reifen sollte das Ventil ausgetauscht werden.
■Nach der Reparatur eines Reifens mit
dem Notfall-Reparatur-Kit für Reifen
●Das Reifendruck-Warnventil und der Sen-
der sollten gewechselt werden.
●Selbst wenn der Reifenfülldruck den emp-
fohlenen Wert aufweist, kann die Reifen- druck-Warnleuchte aufleuchten/blinken.
WARNUNG
■Fahren Sie das Fahrzeug nicht mit defektem Reifen
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den Reifen und das gesamte Rad irreparabel
beschädigen.
Fahren mit einem platten Reifen kann zu einer umlaufenden Rille an der Flanke füh-ren. In diesem Fall kann der Reifen beim
Verwenden eines Reparatur-Kits explodie- ren.
■Beim Reparieren eines platten Rei-
fens
●Halten Sie das Fahrzeug an einer siche- ren und ebenen Stelle an.
●Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nach-
dem das Fahrzeug gefahren wurde. Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen
extrem heiß. Die Berührung dieser Bereiche mit Händen, Füßen oder anderen Körperteilen könnte zu Ver-
brennungen führen.
●Verbinden Sie den Schlauch fest mit dem Ventil, während der Reifen am
Fahrzeug angebracht ist. Wenn der Schlauch nicht ordnungsgemäß mit dem Ventil verbunden ist, kann Luft ent-
weichen oder Dichtmittel heraussprit- zen.
●Wenn sich der Schlauch beim Befüllen
des Reifens vom Ventil löst, besteht die Gefahr, dass sich der Schlauch auf Grund des Luftdrucks plötzlich bewegt.
●Nachdem der Aufpumpvorgang des Reifens abgeschlossen ist, kann Dicht-mittel herausspritzen, wenn der
Schlauch gelöst wird oder etwas Luft aus dem Reifen gelassen wird.
●Befolgen Sie die Vorgehensweise für
die Reifenreparatur. Wenn die Vorge- hensweise nicht beachtet wird, kann Dichtmittel herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, weil die Möglich-keit besteht, dass er während der
Durchführung der Instandsetzung platzt. Wenn Sie Risse oder eine Verformung des Reifens feststellen, schalten Sie
den Kompressorschalter aus und stop- pen Sie unverzüglich den Instandset-zungsvorgang.
●Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird. Lassen Sie das Reparatur-Kit nicht
mehr als 40 Minuten ununterbrochen in Betrieb.

400
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
WARNUNG
●Teile des Reparatur-Kits können wäh-
rend des Instandsetzungsvorgangs heiß werden. Gehen Sie während und nach dem Instandsetzungsvorgang vorsich-
tig mit dem Reparatur-Kit um. Berühren Sie nicht das Metallteil um den Verbin-dungsbereich zwischen Flasche und
Kompressor. Es wird sehr heiß.
●Bringen Sie den Warnaufkleber für die Fahrgeschwindigkeit nur in dem ange-
gebenen Bereich an. Wenn der Aufkle- ber in einem Bereich angebracht wird, wo sich ein SRS-Airbag befindet, wie z.
B. am Lenkradpolster, kann dies dazu führen, dass der SRS-Airbag nicht mehr ordnungsgemäß funktioniert.
●Um die Gefahr des Platzens oder einer Undichtigkeit zu verhindern, lassen Sie die Flasche nicht fallen und beschädi-
gen Sie sie nicht. Nehmen Sie vor der Verwendung der Flasche eine Sichtprü-fung vor. Verwenden Sie keine Flasche,
die Stoßstellen, Risse, Kratzer, undichte Stellen oder andere Schäden aufweist. In diesem Fall muss die Flasche unver-
züglich ersetzt werden.
■Fahren, damit das Dichtmittel gleich-
mäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um die Unfallgefahr zu verrin-gern.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kon-trolle über das Fahrzeug führen und
Unfälle mit lebensgefährlichen Verletzun- gen verursachen.
●Fahren Sie vorsichtig mit langsamer
Geschwindigkeit. Seien Sie bei Rich- tungsänderungen bzw. beim Wenden und bei Kurvenfahrten besonders vor-
sichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad
in eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Folgendes.
• Reifenzustand: Der Reifen kann sich vom Rad gelöst haben.
• Reifenfülldruck. Beträgt der Reifenfüll-
druck 130 kPa (1,3 kgf/cm2 oder bar) oder weniger, weist der Reifen mögli-cherweise einen schweren Schaden
auf.
HINWEIS
■Beim Ausführen einer Notfall-Repara- tur
●Eine Beschädigung der Reifenlaufflä-
che, die durch einen scharfen Gegen- stand wie einen Nagel oder eine Schraube hervorgerufen wurde, sollte
nur mit dem Notfall-Reparatur-Kit für Reifen behoben werden.Entfernen Sie den scharfen Gegenstand
nicht vom Reifen. Das Entfernen des Gegenstands vergrößert unter Umstän-den die Öffnung und macht die Instand-
setzung mit dem Notfall-Reparatur-Kit unmöglich.
●Das Reparatur-Kit ist nicht wasserdicht.
Stellen Sie sicher, dass das Reparatur- Kit keinem Wasser ausgesetzt ist, wie z. B. bei Verwendung im Regen.
●Stellen Sie das Reparatur-Kit nicht direkt auf staubigen Untergrund wie z. B. Sand am Straßenrand. Wenn Staub
in das Reparatur-Kit gelangt, kann es zu einer Funktionsstörung kommen.
●Drehen Sie die Flasche bei der Verwen-
dung nicht auf den Kopf, da dadurch der Kompressor beschädigt werden kann.
■Vorsichtsmaßnahmen bei Notfall-
Reparatur-Kit für Reifen
●Die für Fahrzeuge geeignete Stromver- sorgung des Reparatur-Kits muss bei 12 V DC (Gleichstrom) liegen. Schließen
Sie das Reparatur-Kit an keine andere Quelle an.
●Wenn Kraftstoff auf das Reparatur-Kit
spritzt, kann das Reparatur-Kit beschä- digt werden. Achten Sie darauf, dass es nicht mit Kraftstoff in Berührung kommt.
