TOYOTA YARIS 2021 Kasutusjuhend (in Estonian)

80
YARIS(HB) Owner's Manual_Europe_MK0001_EE

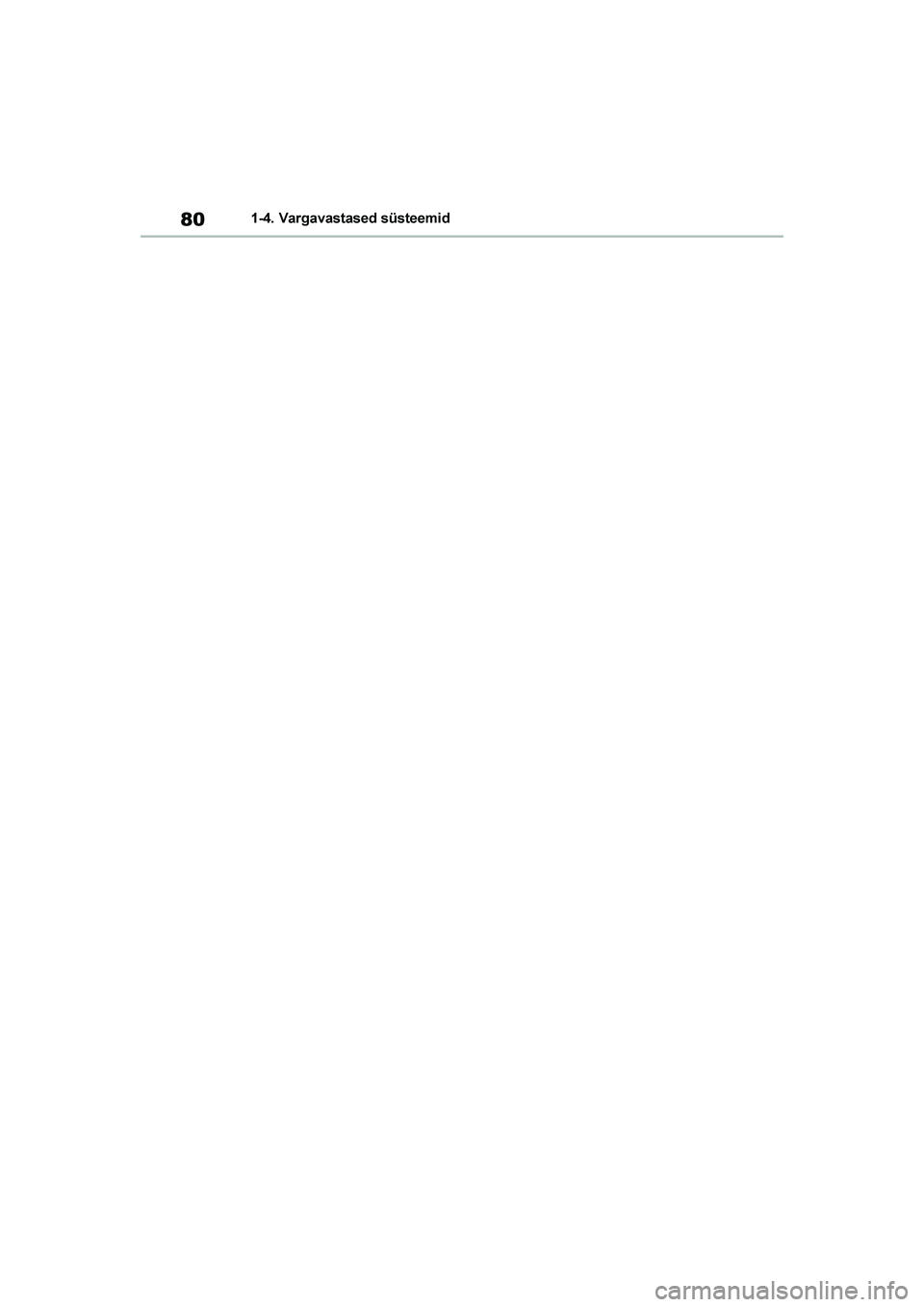

1-4. Vargavastased süsteemid
YARIS(HB)_OM_Europe_OMK0001E.book Page 80 Friday, March 27, 2020 1:10 PM

2
81
YARIS(HB) Owner's Manual_Europe_MK0001_EE
2

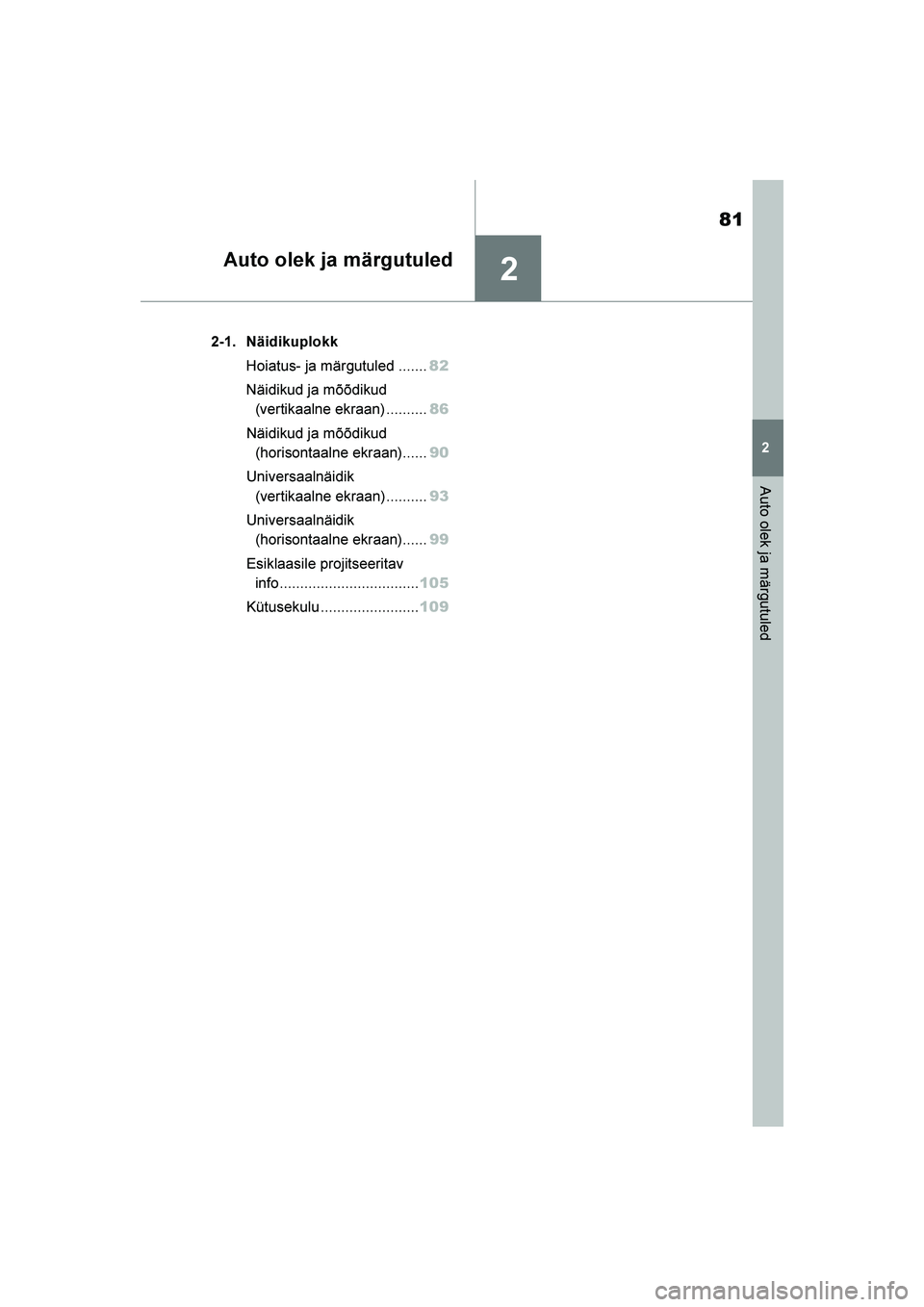

Auto olek ja märgutuled
Auto olek ja märgutuled
2-1. NäidikuplokkHoiatus- ja märgutuled ....... 82
Näidikud ja mõõdikud (vertikaalne ekraan) .......... 86
Näidikud ja mõõdikud (horisontaalne ekraan)...... 90
Universaalnäidik (vertikaalne ekraan) .......... 93
Universaalnäidik (horisontaalne ekraan)...... 99
Esiklaasile projitseeritav info.................................. 105
Kütusekulu ........................ 109
YARIS(HB)_OM_Europe_OMK0001E.book Page 81 Friday, March 27, 2020 1:10 PM

82
YARIS(HB) Owner's Manual_Europe_MK0001_EE
2-1. Näidikuplokk
2- 1. Näi di kupl okk

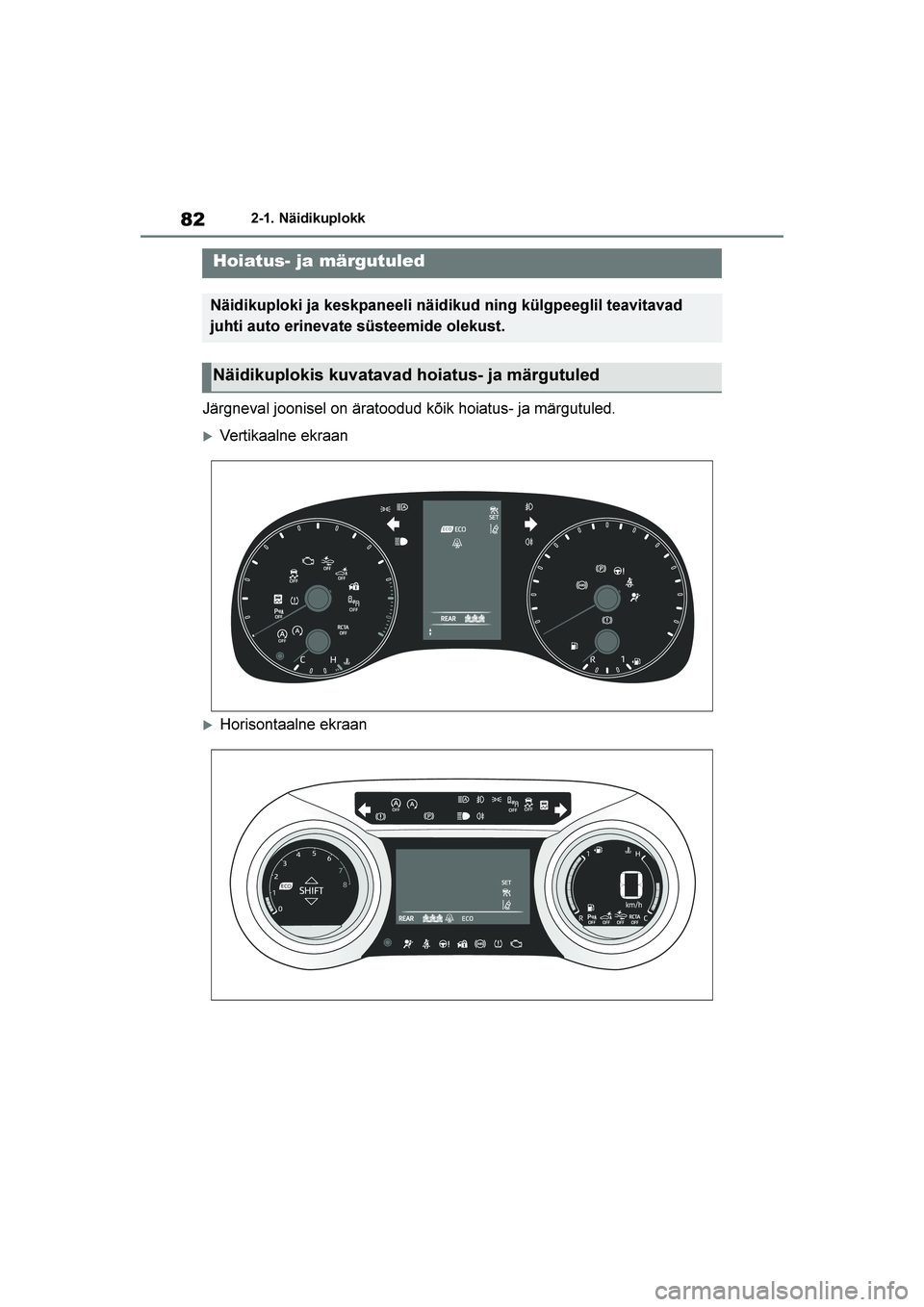

Järgneval joonisel on äratoodud kõik hoiatus- ja märgutuled.
Vertikaalne ekraan
Horisontaalne ekraan
Hoiatus- ja märgutuled
Näidikuploki ja keskpaneeli näidikud ning külgpeeglil teavitavad
juhti auto erinevate süsteemide olekust.
Näidikuplokis kuvatavad hoiatus- ja märgutuled
YARIS(HB)_OM_Europe_OMK0001E.book Page 82 Friday, March 27, 2020 1:10 PM

83
2
YARIS(HB) Owner's Manual_Europe_MK0001_EE
2-1. Näidikuplokk
Auto olek ja märgutuled
Hoiatavad märgutuled teavitavad
juhti auto süsteemide riketest.
*1: Need märgutuled süttivad kontrolli eesmärgil süütelüliti režiimi “ON”
valimisel ning kustuvad pärast moo -
tori käivitumist või mõne sekundi
möödudes. Kui mis tahes märgutuli
ei sütti või jääb põlema, võib vasta -
vas süsteemis rike olla. Võtke ühen -
dust Toyota volitatud esindaja või
teenindusega või mõne teise kvalifit -
seeritud asjatundjaga.
*2: Põleb universaalnäidikul.
Hoiatustuled
Pidurdussüsteemi hoiatus -
tuli
*1 (→lk 368)
Kõrge jahutusvedeliku tem -
peratuuri märgutuli
*2 (→lk
368)
Pidurdussüsteemi hoiatus -
tuli
*2 (→lk 368)
Madala õlirõhu hoiatustuli
*2
(→lk 369)
Rikke hoiatustuli
*1 ( → lk 369)
Turvapatjade hoiatustuli
*1
(→lk 369)
ABS hoiatustuli
*1 (→lk 369)
Automaatse pidurduse süs -
teemi märgutuli /paigaltvõtu -
kontrolli märgutuli
*2 (→lk
370)
(punane)
Elektrilise roolivõimendi hoia -
tustuli
*1 (→lk 370)
(kollane)
Elektrilise roolivõimendi hoia -
tustuli
*1 (→lk 370)
Madala kütusetaseme hoia -
tustuli ( →lk 371)
Esiistmete turvavööde mär -
gutuli ( →lk 371)
Tagaistme turvavööde
märgutuled
*2 ( → lk 371)
Rehvirõhu hoiatustuli
*1 (→lk
372)
(oranž)
LTA m ä r g u t u l i*2 (mõnel
mudelil) ( →lk 372)
(Vilgub)
Start & Stop süsteemi kat -
kestamise märgutuli
*1
(mõnel mudelil) ( →lk 372)
(Vilgub)
Väljalülitatud parkimisandu -
rite märgutuli
*1 (mõnel mude -
lil) ( →lk 373)
(Vilgub)
„RCTA OFF” märgutuli*1
(mõnel mudelil) ( →lk 373)
PKSB OFF” märgutuli
*1
(mõnel mudelil) ( →lk 373)
(Vilgub või
põleb)
Avariiennetussüsteemi*1
(PCS) hoiatustuli (mõnel
mudelil) ( →lk 374)
Libeda tee märgutuli
*1 (→lk
374)
YARIS(HB)_OM_Europe_OMK0001E.book Page 83 Friday, March 27, 2020 1:10 PM

84
YARIS(HB) Owner's Manual_Europe_MK0001_EE
2-1. Näidikuplokk
Need märgutuled teavitavad juhti
auto süsteemide olekust.
HOIATUS
■Kui mis tahes ohutussüsteemi
märgutuli ei sütti
Kui mis tahes ohutussüsteemi, näiteks
ABS-piduri või lisakaitsesüsteemi (SRS),
märgutuli ei sütti mootori käivitamisel, ei
pruugi see süsteem sõitjaid õnnetuses
kaitsta ning võib kaasa tuua üliraskeid
vigastusi. Sel juhul võtke koheselt ühen -
dust Toyota volitatud esindaja või teenin -
dusega või mõne teise kvalifitseeritud
asjatundjaga.
Märgutuled
Suunatuli (→lk 171)
Tagatulede märgutuli (
→lk 173)
Kaugtulede märgutuli (
→lk 175)
Automaatsete kaugtulede mär -
gutuli (mõnel mudelil)(
→lk 177)
Esiudutulede lüliti (mõnel mude -
lil) (
→lk 180)
Tagaudutulede märgutuli (
→lk
180
)
Avariiennetussüsteemi
*1,2
(PCS) hoiatustuli (mõnel mude -
lil) (
→, lk 196)
Kiirusehoidja märgutuli
*3 (mõnel
mudelil) (
→lk 213)
Dünaamilise kiirusehoidja mär -
gutuli
*3 (mõnl mudelil) (→lk
213
)
Kiirusehoidja „SET“ märgutuli
*3
(mõnel mudelil) (
→lk 213)
*4
LTA märgutuli*3 (mõnel mudelil)
(
→lk 209)
BSM küljepeegli märgutuled
*1, 5
(mõnel mudelil) (
→lk 237, 247)
RCD OFF” märgutuli
*2 (mõnel
mudelil) (
→lk 237)
Väljalülitatud parkimisandurite
märgutuli
*1, 2 (mõnel mudelil)
(
→lk 243)
“RCTA OFF” märgutuli
*1, 2
(mõnel mudelil) (
→lk 248)
PKSB OFF märgutuli
*1, 2 (mõnel
mudelil) (
→lk 252)
Start & Stop süsteemi märgu -
tuli
*1 (mõnel mudelil) (→lk 230)
Start & Stop süsteemi katkesta -
mise märgutuli
*1, 2 (mõnel
mudelil) (
→lk 231)
Kiirusepiiraja märgutuli (mõnel
mudelil) (
→lk 224)
(Vilgub)
Libeda tee märgutuli*1 (→lk
269
)
VSC OFF märgutuli
*1, 2 (→lk
270
)
Intelligentse lukustus- ja käivitu -
missüsteemi märgutuli
*3 (mõnel
mudelil) (
→lk 159)
Käigu märgutuli
*6 (mõnel mude -
lil) (
→lk 170)
Seisupiduri märgutuli (
→lk 171)
Ökonoomilise sõidu märgu -
tuli
*1,6 (mõnel mudelil) (→lk 95,
101)
Madala välistemperatuuri mär -
gutuli
*3, 7 (→lk 86, 90)
Valvesüsteemide märgutuli (
→lk
76
, 78)
YARIS(HB)_OM_Europe_OMK0001E.book Page 84 Friday, March 27, 2020 1:10 PM

85
2
YARIS(HB) Owner's Manual_Europe_MK0001_EE
2-1. Näidikuplokk
Auto olek ja märgutuled

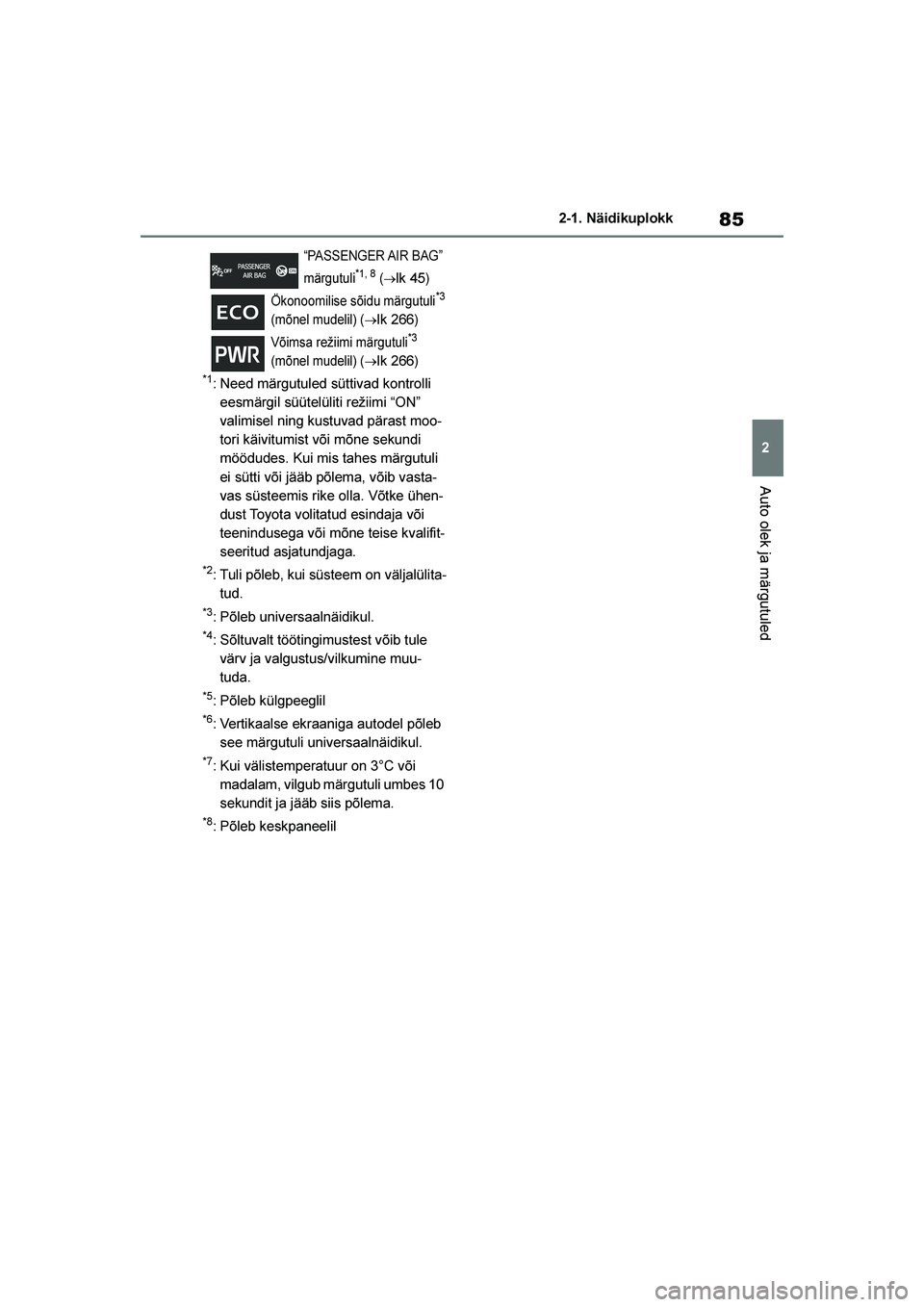

*1: Need märgutuled süttivad kontrolli eesmärgil süütelüliti režiimi “ON”
valimisel ning kustuvad pärast moo -
tori käivitumist või mõne sekundi
möödudes. Kui mis tahes märgutuli
ei sütti või jääb põlema, võib vasta -
vas süsteemis rike olla. Võtke ühen -
dust Toyota volitatud esindaja või
teenindusega või mõne teise kvalifit -
seeritud asjatundjaga.
*2: Tuli põleb, kui süsteem on väljalülita -
tud.
*3: Põleb universaalnäidikul.
*4: Sõltuvalt töötingimustest võib tule värv ja valgustus/vilkumine muu -
tuda.
*5: Põleb külgpeeglil
*6: Vertikaalse ekraaniga autodel põleb see märgutuli universaalnäidikul.
*7: Kui välistemperatuur on 3°C või madalam, vilgub märgutuli umbes 10
sekundit ja jääb siis põlema.
*8: Põleb keskpaneelil
“PASSENGER AIR BAG”
märgutuli
*1, 8 (→lk 45)
Ökonoomilise sõidu märgutuli
*3
(mõnel mudelil) (
→lk 266)
Võimsa režiimi märgutuli
*3
(mõnel mudelil) (
→lk 266)
YARIS(HB)_OM_Europe_OMK0001E.book Page 85 Friday, March 27, 2020 1:10 PM

86
YARIS(HB) Owner's Manual_Europe_MK0001_EE
2-1. Näidikuplokk

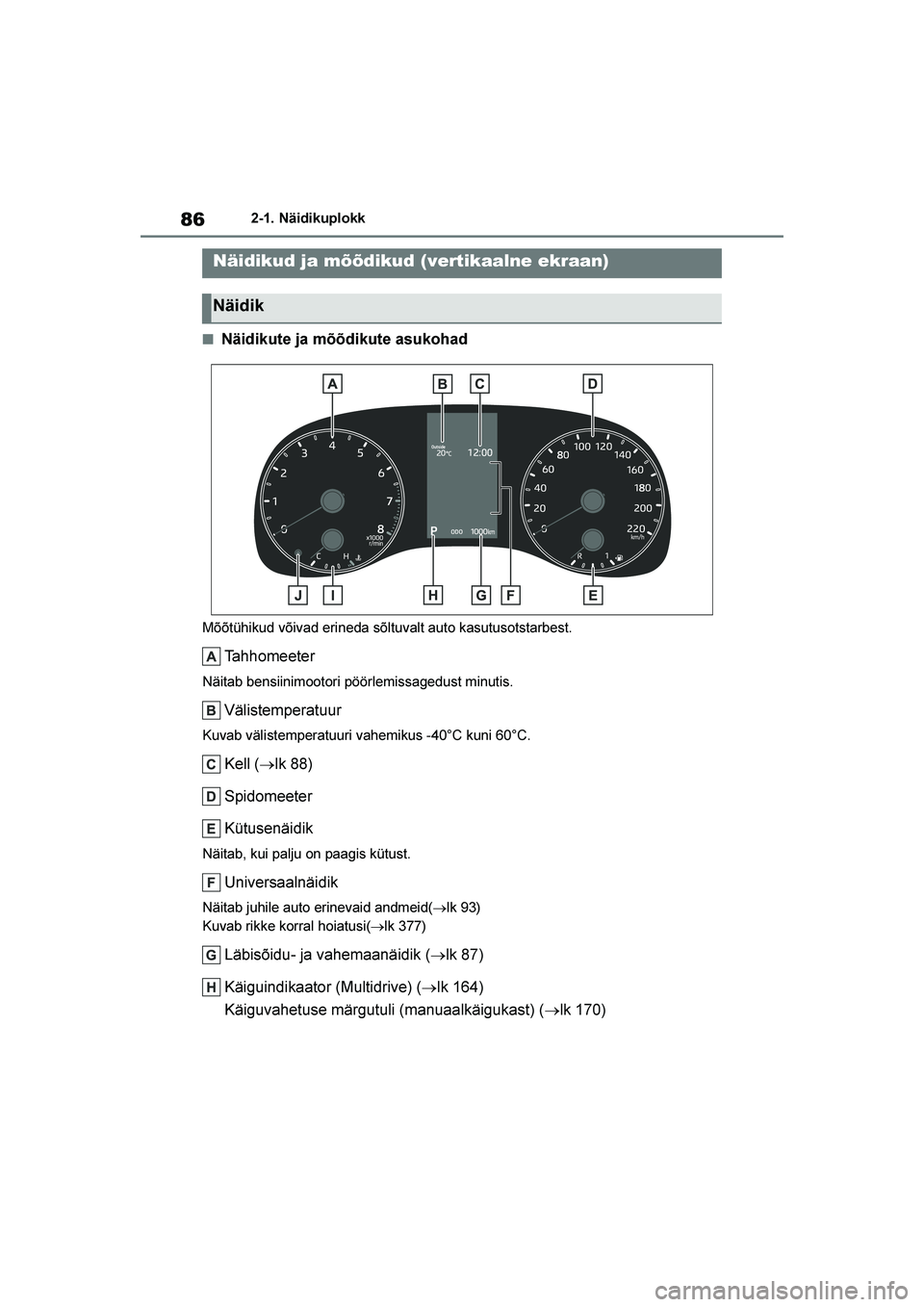

■Näidikute ja mõõdikute asukohad
Mõõtühikud võivad erineda sõltuvalt auto kasutusotstarbest.
Tahhomeeter
Näitab bensiinimootori pöörlemissagedust minutis.
Välistemperatuur
Kuvab välistemperatuuri vahemikus -40°C kuni 60°C.
Kell (→lk 88)
Spidomeeter
Kütusenäidik
Näitab, kui palju on paagis kütust.
Universaalnäidik
Näitab juhile auto erinevaid andmeid( →lk 93)
Kuvab rikke korral hoiatusi( →lk 377)
Läbisõidu- ja vahemaanäidik ( →lk 87)
Käiguindikaator (Multidrive) ( →lk 164)
Käiguvahetuse märgutuli (manuaalkäigukast) ( →lk 170)
Näidikud ja mõõdikud (vertikaalne ekraan)
Näidik
YARIS(HB)_OM_Europe_OMK0001E.book Page 86 Friday, March 27, 2020 1:10 PM

87
2
YARIS(HB) Owner's Manual_Europe_MK0001_EE
2-1. Näidikuplokk
Auto olek ja märgutuled

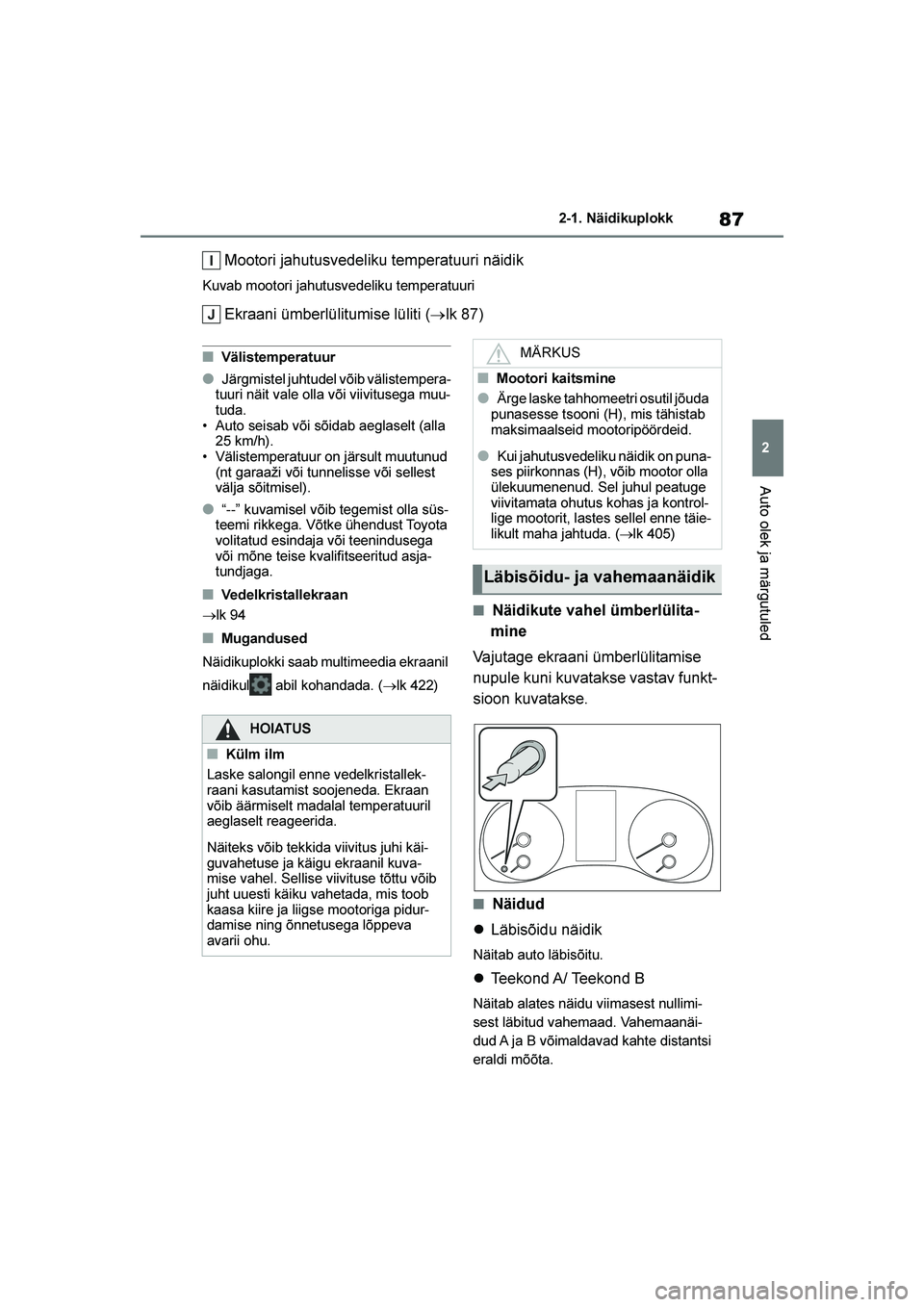

Mootori jahutusvedeliku temperatuuri näidik
Kuvab mootori jahutusvedeliku temperatuuri
Ekraani ümberlülitumise lüliti (→lk 87)
■Välistemperatuur
●Järgmistel juhtudel võib välistempera -
tuuri näit vale olla või viivitusega muu -
tuda.
• Auto seisab või sõidab aeglaselt (alla 25 km/h).
• Välistemperatuur on järsult muutunud
(nt garaaži või tunnelisse või sellest
välja sõitmisel).
●“--” kuvamisel võib tegemist olla süs -
teemi rikkega. Võtke ühendust Toyota
volitatud esindaja või teenindusega
või mõne teise kvalifitseeritud asja -
tundjaga.
■Vedelkristallekraan
→lk 94
■Mugandused
Näidikuplokki saab multimeedia ekraanil
näidikul abil kohandada. ( →lk 422)
■Näidikute vahel ümberlülita -
mine
Vajutage ekraani ümberlülitamise
nupule kuni kuvatakse vastav funkt -
sioon kuvatakse.
■Näidud
 Läbisõidu näidik
Näitab auto läbisõitu.
Teekond A/ Teekond B
Näitab alates näidu viimasest nullimi -
sest läbitud vahemaad. Vahemaanäi -
dud A ja B võimaldavad kahte distantsi
eraldi mõõta.
HOIATUS
■Külm ilm
Laske salongil enne vedelkristallek -
raani kasutamist soojeneda. Ekraan
võib äärmiselt madalal temperatuuril
aeglaselt reageerida.
Näiteks võib tekkida viivitus juhi käi -
guvahetuse ja käigu ekraanil kuva -
mise vahel. Sellise viivituse tõttu võib
juht uuesti käiku vahetada, mis toob
kaasa kiire ja liigse mootoriga pidur -
damise ning õnnetusega lõppeva
avarii ohu.
MÄRKUS
■Mootori kaitsmine
●Ärge laske tahhomeetri osutil jõuda
punasesse tsooni (H), mis tähistab
maksimaalseid mootoripöördeid.
●Kui jahutusvedeliku näidik on puna -
ses piirkonnas (H), võib mootor olla
ülekuumenenud. Sel juhul peatuge
viivitamata ohutus kohas ja kontrol -
lige mootorit, lastes sellel enne täie -
likult maha jahtuda. ( →lk 405)
Läbisõidu- ja vahemaanäidik
YARIS(HB)_OM_Europe_OMK0001E.book Page 87 Friday, March 27, 2020 1:10 PM

88
YARIS(HB) Owner's Manual_Europe_MK0001_EE
2-1. Näidikuplokk

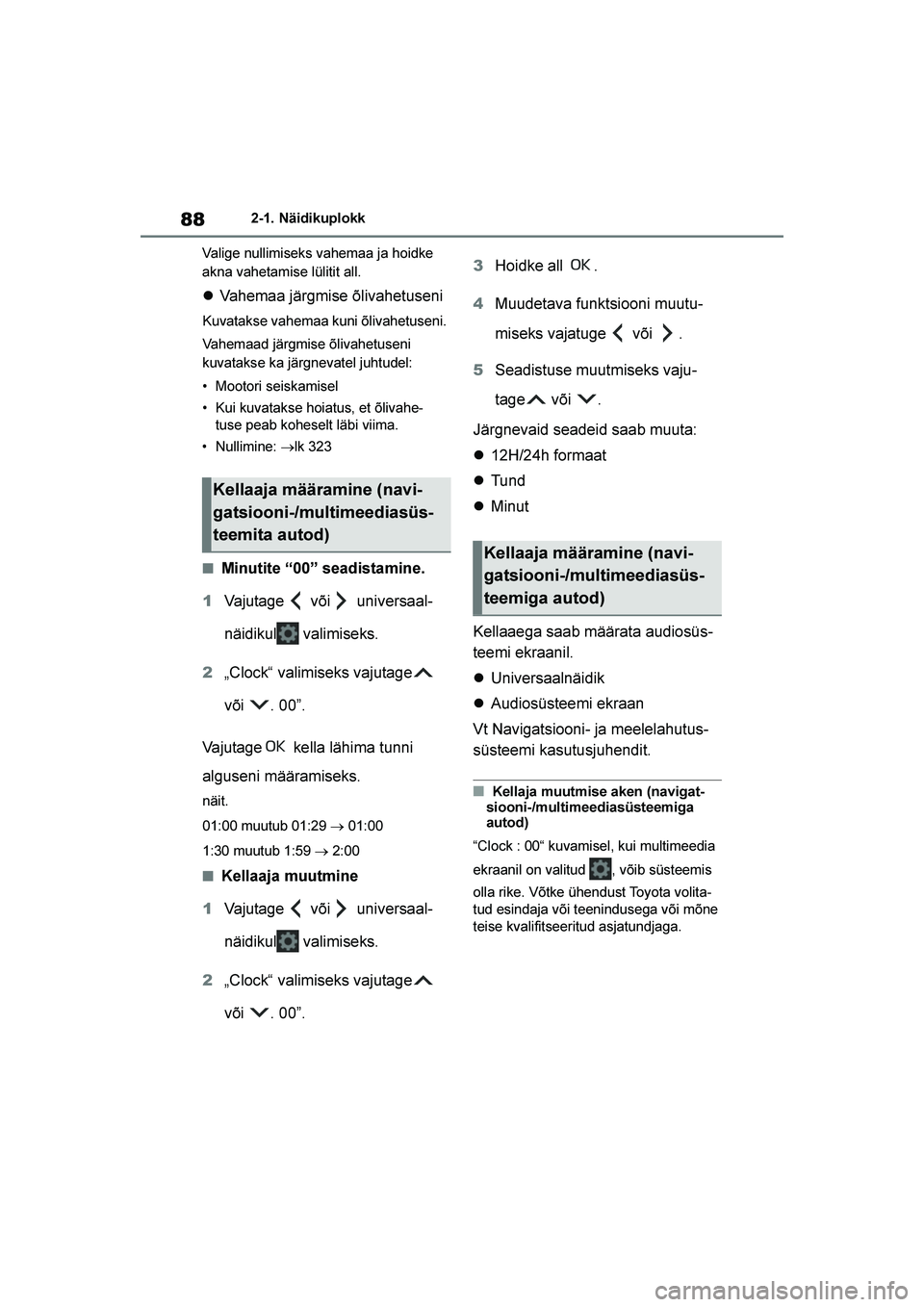

Valige nullimiseks vahemaa ja hoidke
akna vahetamise lülitit all.
 Vahemaa järgmise õlivahetuseni
Kuvatakse vahemaa kuni õlivahetuseni.
Vahemaad järgmise õlivahetuseni
kuvatakse ka järgnevatel juhtudel:
• Mootori seiskamisel
• Kui kuvatakse hoiatus, et õlivahe -
tuse peab koheselt läbi viima.
• Nullimine: →lk 323
■Minutite “00” seadistamine.
1 Vajutage või universaal -
näidikul valimiseks.
2 „Clock“ valimiseks vajutage
või . 00”.
Vajutage kella lähima tunni
alguseni määramiseks.
näit.
01:00 muutub 01:29 → 01:00
1:30 muutub 1:59 → 2:00
■Kellaaja muutmine
1 Vajutage või universaal -
näidikul valimiseks.
2 „Clock“ valimiseks vajutage
või . 00”. 3
Hoidke all .
4 Muudetava funktsiooni muutu -
miseks vajatuge või .
5 Seadistuse muutmiseks vaju -
tage või .
Järgnevaid seadeid saab muuta:
 12H/24h formaat
 Tu nd
 Minut
Kellaaega saab määrata audiosüs -
teemi ekraanil.
 Universaalnäidik
 Audiosüsteemi ekraan
Vt Navigatsiooni- ja meelelahutus -
süsteemi kasutusjuhendit.
■Kellaja muutmise aken (navigat -
siooni-/multimeediasüsteemiga
autod)
“Clock : 00“ kuvamisel, kui multimeedia
ekraanil on valitud , võib süsteemis
olla rike. Võtke ühendust Toyota volita -
tud esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
Kellaaja määramine (navi -
gatsiooni-/multimeediasüs -
teemita autod)
Kellaaja määramine (navi -
gatsiooni-/multimeediasüs -
teemiga autod)
YARIS(HB)_OM_Europe_OMK0001E.book Page 88 Friday, March 27, 2020 1:10 PM

89
2
YARIS(HB) Owner's Manual_Europe_MK0001_EE
2-1. Näidikuplokk
Auto olek ja märgutuled

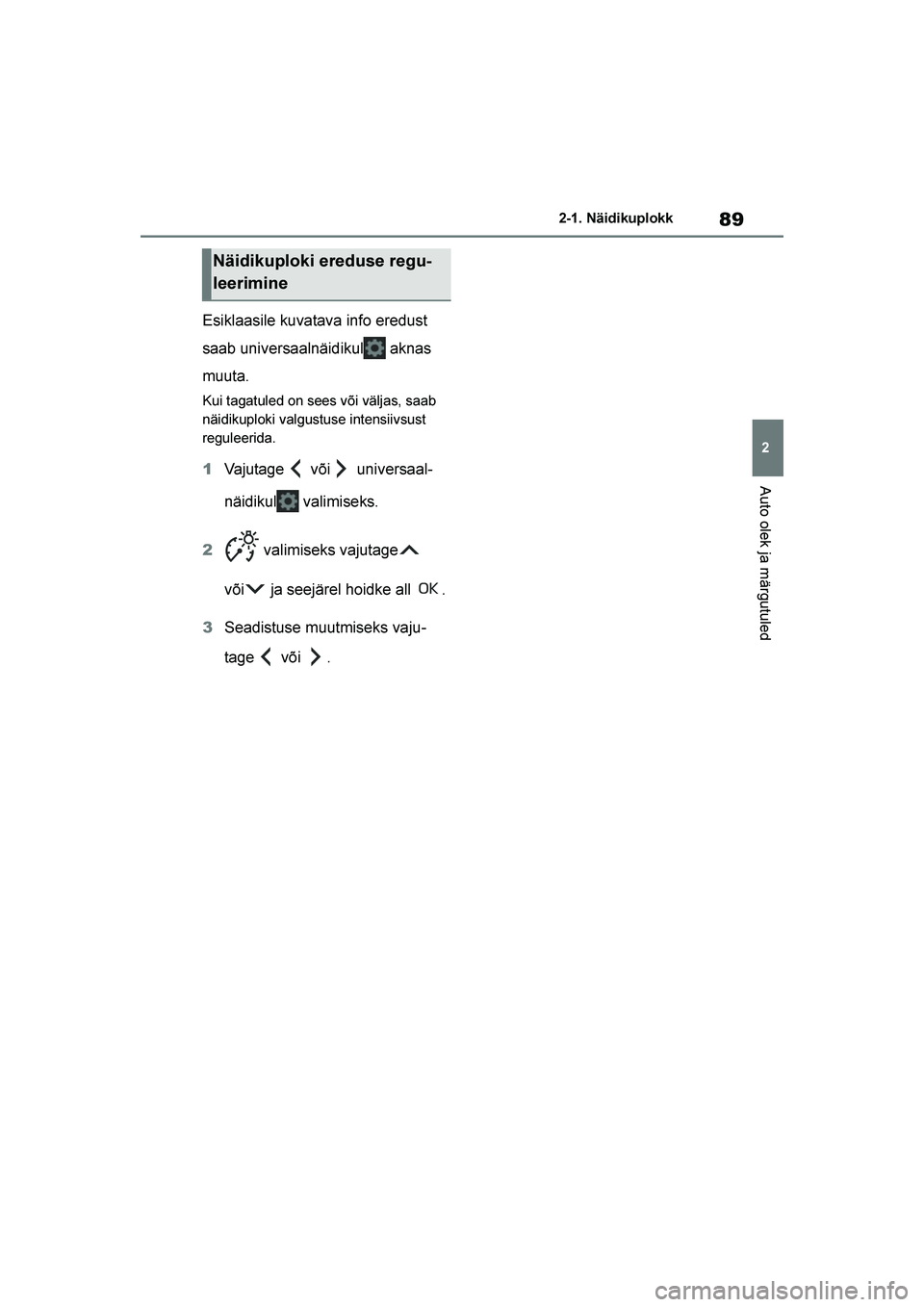

Esiklaasile kuvatava info eredust
saab universaalnäidikul aknas
muuta.
Kui tagatuled on sees või väljas, saab
näidikuploki valgustuse intensiivsust
reguleerida.
1Vajutage või universaal -
näidikul valimiseks.
2 valimiseks vajutage
või ja seejärel hoidke all .
3 Seadistuse muutmiseks vaju -
tage või .
Näidikuploki ereduse regu -
leerimine
YARIS(HB)_OM_Europe_OMK0001E.book Page 89 Friday, March 27, 2020 1:10 PM
