4-5. Utilização dos sistemas de apoio à condução
Condução
Informações referentes à deteção
do sensor
As situações que se seguem poderão
ocorrer durante a utilização do sensor:
Os sensores poderão detetar apenas
os objetos que estejam perto dos
para-choques da frente e traseiro.
Dependendo do formato do objeto e
de outros fatores, a distância de dete-
ção pode ser encurtada, ou poderá
não ser possível detetar o mesmo.
Pode não ser possível detetar objetos que
estejam demasiado próximos do sensor.
Existe um pequeno desfasamento de
tempo entre a deteção do objeto está-
tico e a sua visualização. Mesmo a
baixas velocidades, existe a possibili-
dade do objeto entrar dentro das
áreas de deteção antes do mostrador
ser exibido e de soar o sinal sonoro.
Pode ser difícil ouvir o sinal sonoro
devido ao volume do sistema áudio
ou o ruído do fluxo de ar do sistema
de ar condicionado.
Pode ser difícil ouvir o sinal sonoro
deste sistema devido aos sinais sono-
ros de outros sistemas.
Condições nas quais o sistema
pode não funcionar corretamente
A capacidade de deteção do sensor
pode ser afetada por determinadas con-
dições do veículo e do ambiente circun-
dante. Os casos especiais em que isso
pode acontecer são listados abaixo.
Existe sujidade, neve ou gelo no sen-
sor. (Se limpar o sensor, o problema
fica resolvido.)
O sensor está congelado. (Se des-
congelar a área, resolve o problema.)
Em condições meteorológicas particu-
larmente frias, se um sensor congelar,
o respetivo mostrador pode apresen-
tar uma imagem anormal, ou os obje-
tos, tais como um muro, podem não
ser detetados.
O sensor está coberto por algo.
Quando o sensor ou a respetiva área
circundante estiver extremamente
quente ou fria.
Em estradas com muitas lombas, em
declives, estradas em gravilha ou em
relva.Se a área que circunda o veículo for
barulhenta devido a buzinas de outros
veículos, motores de motociclos, tra-
vões pneumáticos de veículos pesados,
ou outro tipo de ruídos que produzem
ondas ultrassónicas.
Existe um outro veículo equipado com
sensores de assistência ao estaciona-
mento nas imediações.
O sensor está coberto com spray ou
chuva intensa.
O sensor foi atingido por uma grande
quantidade de água, tal como quando
conduz numa estrada inundada.
Se o veículo estiver bastante inclinado.
O veículo aproxima-se de um passeio
alto ou curvado.
Se os objetos estiverem demasiado
perto do sensor.
Objetos que podem não ser devida-
mente detetados
O formato de um objeto pode compro-
meter a sua deteção pelo sensor. Preste
muita atenção aos seguintes objetos:
Fios elétricos, vedações, cordas, etc.
Algodão, neve e outros materiais que
absorvem ondas sonoras
Objetos com ângulos pontiagudos
Objetos baixos
Objetos altos com áreas superiores
salientes na direção do seu veículo.
Podem não ser detetadas pessoas, se
estas estiverem a usar determinados
tipos de roupa.

246
YARIS(HB) Owner's Manual_Europe_MK0001_en
4-5. Utilização dos sistemas de apoio à condução
Área de deteção dos sensoresCerca de 100 cm
Cerca de 150 cm
Cerca de 60 cm
O diagrama apresenta a área de dete-
ção dos sensores. Tenha em atenção
que os sensores não podem detetar
objetos que estejam extremamente
perto do veículo.
O alcance dos sensores pode variar
dependendo do formato do objeto, etc.
Distância e sinal sonoro
*: O modo de silêncio automático do sinal sonoro será ativado. (P.246)
Funcionamento do sinal
sonoro e distância a um objeto
Quando os sensores estiverem em
funcionamento, soa um sinal
sonoro.
O sinal sonoro soa mais rapida-
mente à medida que o veículo se
aproxima de um objeto. Quando
o veículo estiver a, cerca de, 30
cm do objeto, o sinal sonoro soa continuamente.
Quando forem detetados 2 ou
mais objetos em simultâneo, o
sinal sonoro soa para o objeto
que estiver mais próximo.
Mesmo que os sensores estejam
em funcionamento, o sinal
sonoro é colocado em silêncio.
(Função de modo de silêncio
automático do sinal sonoro )
Visualização da deteção do
sensor, distância ao objeto
Distância aproximada ao obstáculoSinal sonoro
Sensor da frente:
100 cm a 60 cm *
Sensor traseiro:
150 cm a 60 cm *
Lento
60 cm a 45 cm *Médio
45 cm a 30 cm *Rápido
30 cm a 15 cm ContínuoInferior a 15 cm

247
4
YARIS(HB) Owner's Manual_Europe_MK0001_en
4-5. Utilização dos sistemas de apoio à condução
Condução
Ajustar o volume do sinal
sonoro
O volume do sinal sonoro pode ser
ajustado no mostrador de informa-
ções múltiplas.
Utilize os interruptores de controlo
dos medidores para alterar as con-
figurações. (P.94, 100)
1Pressione / (mostrador
vertical) ou / (mostrador
horizontal) no interruptor de
controlo do medidor para sele-
cionar .
2Pressione / (mostrador
vertical) ou / (mostrador
horizontal) no interruptor de
controlo do medidor para sele-
cionar e, de seguida, pres-
sione e mantenha pressionado
.
3Selecione o volume e, de
seguida, pressione .
Sempre que pressionar o interruptor., o
nível do volume altera entre 1, 2, e 3.
Modo de silêncio do sinal
sonoro
A tecla do modo de silêncio será
apresentada no mostrador de infor-
mações múltiplas quando for dete-
tado um objeto. Para colocar o
sinal sonoro em modo de silêncio,
pressione .
Os sinais sonoros do sensor Toyota
de assistência ao estacionamento
e da função RCTA (se equipado) serão colocados no modo de silên-
cio em simultâneo.
O modo de silêncio será cancelado
automaticamente nas seguintes
situações:
Quando alterar a posição de
engrenamento da alavanca das
velocidades.
Quando a velocidade do veículo
exceder uma determinada velo-
cidade.
Quando o sensor ou o sistema
avariar ou ficar temporaria-
mente indisponível.
Quando a função for cancelada
temporariamente.
Quando desligar o interruptor do
motor.

249
4
YARIS(HB) Owner's Manual_Europe_MK0001_en
4-5. Utilização dos sistemas de apoio à condução
Condução
2Pressione / (mostrador
vertical) ou / (mostrador
horizontal) no interruptor de
controlo do medidor para sele-
cionar “RCTA” e, de seguida
pressione .
Quando a função RCTA for desativada,
o indicador RCTA OFF (P. 8 4 )
acende. (Sempre que desligar o inter-
ruptor do motor e, de seguida, o colo-
car em ON, a função RCTA é reativada
automaticamente.)
Visibilidade dos indicadores dos
espelhos retrovisores exteriores
Com a luz intensa do sol, pode ser difícil
visualizar os indicadores dos espelhos
retrovisores exteriores.
Ouvir o sinal sonoro do RCTA
Pode ser difícil ouvir o sinal sonoro do
RCTA se estiver numa área com ruídos
elevados ou com o volume do sistema
áudio elevado.
Quando a mensagem “Rear Cross
Traffic Alert Unavailable See
Owner’s Manual” for exibida no
mostrador de informações múltiplas
A voltagem do sensor pode ficar anor-
mal ou houve acumulação de água,
neve, lama, etc., nas suas imediações
por cimma do para-choques traseiro.
(P.238)
Se remover a água, neve, lama, etc.,
das imediações do sensor, este retoma
o seu funcionamento normal. Para além
disso, o funcionamento do sensor pode
ficar comprometido se estiver extrema-
mente quente ou frio.
Quando a mensagem “Rear Cross
Traffic Alert Malfunction Visit Your
Dealer” for exibida no mostrador
de informações múltiplas
O sensor pode estar avariado ou desali-
nhado. Leve o veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repara-dor da sua confiança para que este pro-
ceda a uma inspeção.
Sensores de radar laterais traseiros
P. 2 3 8
Funcionamento do RCTA
A função RCTA utiliza sensores de
radar laterais traseiros para detetar
veículos a aproximarem-se vindos
da direita ou da esquerda da parte
traseira do veículo e avisa o condu-
tor da presença desses veículos
através dos indicadores dos espe-
lhos retrovisores exteriores que
começam a piscar e de um sinal
sonoro.
Veículos em aproximação
Áreas de deteção dos veículos
em aproximação
Áreas de deteção da função
RCTA
As áreas em que os veículos
podem ser detetados são esque-
matizadas abaixo.
Função RCTA

251
4
YARIS(HB) Owner's Manual_Europe_MK0001_en
4-5. Utilização dos sistemas de apoio à condução
Condução
Modo de silêncio do sinal sonoro
A tecla do modo de silêncio será apre-
sentada no mostrador de informações
múltiplas quando for detetado um
objeto. Para colocar o sinal sonoro em
modo de silêncio, pressione .
Os sinais sonoros do sensor Toyota de
assistência ao estacionamento e da fun-
ção RCTA serão colocados no modo de
silêncio em simultâneo.
O modo de silêncio será cancelado auto-
maticamente nas seguintes situações:
Quando alterar a posição da alavanca
das velocidades.
Quando a velocidade do veículo exce-
der uma determinada velocidade.
Quando o sensor estiver avariado ou
o sistema ficar temporariamente indis-
ponível.
Quando a função for desativada
manualmente.
Quando desligar o interruptor do motor.
Condições nas quais a função
RCTA não deteta um veículo
A função RCTA não foi concebida para
detetar os seguintes tipos de veículos
e/ou objetos:
Veículos a aproximarem-se imediata-
mente por detrás
Veículos a fazer marcha-atrás num
lugar de estacionamento junto ao seu
veículo
Veículos não detetados pelos senso-
res devido a obstruções
Rails de proteção, muros, sinais, veí-
culos estacionados e objetos simila-
res parados
*
Pequenos motociclos, bicicletas,
peões, etc.*
Veículos que se estão a afastar do seu veículo
Veículos a aproximarem-se vindos de
lugares de estacionamento junto ao
seu veículo
*: Dependendo das condições, pode
não ocorrer a deteção de um veículo
e/ou objeto.
Condições nas quais a função
RCTA pode não atuar devidamente
A função RCTA pode não detetar cor-
retamente os veículos nas seguintes
condições:
• Quando um sensor estiver desalinhado
devido a um impacto forte no sensor ou
na respetiva área circundante
• Quando lama, neve, gelo, autocolante
etc. estiver a cobrir o sensor ou a res-
petiva área circundante no para-cho-
ques traseiro
• Quando circular numa estrada cuja
superfície está molhada com água
parada devido a condições meteoro-
lógicas adversas, tais como chuva
intensa, neve ou nevoeiro
• Quando se aproximam vários veícu-
los com uma pequena distância entre
os mesmos
• Quando um veículo se aproxima rapida-
mente da parte traseira do seu veículo
• Quando estiver instalado um olhal de
reboque na parte traseira do veículo
•?Quando fizer marcha-atrás numa
inclinação com uma acentuada
mudança de inclinação
Quando fizer marcha-atrás a sair de um
local de estacionamento em ângulo reto

252
YARIS(HB) Owner's Manual_Europe_MK0001_en
4-5. Utilização dos sistemas de apoio à condução
• Imediatamente após ter ligado a fun-
ção RCTA
• Imediatamente depois de ter colocado
o motor em funcionamento com a fun-
ção RCTA ligada
• Quando os sensores não conseguem
detetar veículos devido a obstáculos
As circunstâncias em que a função
RCTA deteta desnecessariamente um
veículo e/ou objeto podem aumentar
nas seguintes situações:
• Quando um veículo passar ao lado do
seu veículo
• Quando o local de estacionamento dá
para a estrada e há veículos a circular
nessa mesma estrada
• Quando a distância entre o seu veí-
culo e objetos de metal, tais como
rails de proteção, muros, sinais ou
veículos estacionados, os quais
podem refletir ondas elétricas em
direção à parte traseira do veículo, é
reduzida
• Quando estiver instalado um olhal de
reboque na parte traseira do veículo
*: Se equipado
Função de travagem de apoio
ao estacionamento (objetos
estáticos)
P.257
Função de travagem de apoio
ao estacionamento (tráfego
traseiro)
P.263

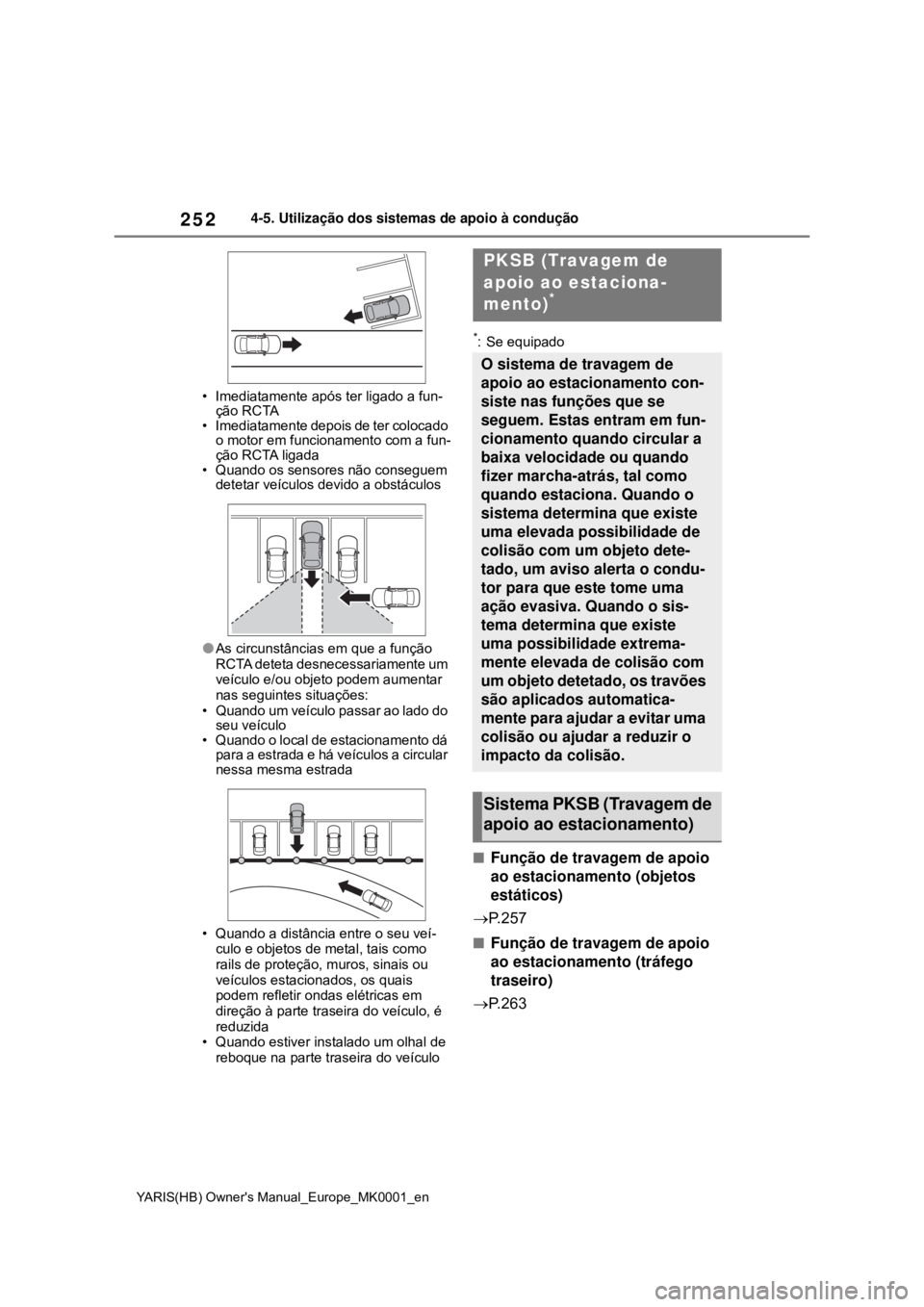

PKSB (Travagem de
apoio ao estaciona-
mento)
*
O sistema de travagem de
apoio ao estacionamento con-
siste nas funções que se
seguem. Estas entram em fun-
cionamento quando circular a
baixa velocidade ou quando
fizer marcha-atrás, tal como
quando estaciona. Quando o
sistema determina que existe
uma elevada possibilidade de
colisão com um objeto dete-
tado, um aviso alerta o condu-
tor para que este tome uma
ação evasiva. Quando o sis-
tema determina que existe
uma possibilidade extrema-
mente elevada de colisão com
um objeto detetado, os travões
são aplicados automatica-
mente para ajudar a evitar uma
colisão ou ajudar a reduzir o
impacto da colisão.
Sistema PKSB (Travagem de
apoio ao estacionamento)

253
4
YARIS(HB) Owner's Manual_Europe_MK0001_en
4-5. Utilização dos sistemas de apoio à condução
Condução
A travagem de apoio ao estaciona-
mento pode ser ativada/desativada
no mostrador de informações múlti-
plas. Todas as funções do sistema
de travagem de apoio ao estacio-
namento (objetos estáticos e veícu-
los) são ativadas/desativadas ao
mesmo tempo.
Utilize os interruptores de controlo
dos medidores para ativar/desati-
var a travagem de apoio ao esta-
cionamento. (P.94, 100)
1Pressione / (mostrador
vertical) ou / (mostrador
horizontal) no interruptor de
controlo do medidor para sele-
cionar .
2Pressione / (mostrador
vertical) ou / (mostrador
horizontal) no interruptor de
controlo do medidor para sele-
cionar e, de seguida, pres-
sione .
AV I S O
Limitações do sistema de trava-
gem de apoio ao estacionamento
Não confie em demasia no sistema. Se
o fizer, poderá ocorrer um acidente.
Conduza sempre com atenção tendo
o cuidado de observar a área circun-
dante.
Dependendo do veículo, condições da
estrada, condições meteorológicas,
etc., o sistema pode não funcionar.
A capacidade de deteção dos senso-
res e radores é limitada. Verifique
sempre a segurança das imediações
durante a condução.
O condutor é o único responsável
por uma condução segura. Con-
duza sempre com atenção tendo o
cuidado de observar a área circun-
dante. O sistema de travagem de
apoio ao estacionamento foi conce-
bido para prestar apoio por forma a
minimizar a gravidade das colisões.
Contudo, este sistema poderá não
funcionar em determinadas situa-
ções.
O sistema de travagem de apoio ao
estacionamento não foi concebido
para parar o veículo completa-
mente. Para além disso, mesmo
que o sistema pare o veículo, é
necessário pressionar imediata-
mente o pedal do travão, uma vez
que o controlo de travagem será
cancelado, cerca de, 2 segundos
depois.
ATENÇÃO
Se a mensagem “PKSB Unavaila-
ble” for exibida no mostrador de
informações múltiplas e o indica-
dor PKSB OFF estiver ligado
Se esta mensagem for exibida imedia-
tamente após ter colocado o interruptor
do motor em ON, movimente o veículo
com cuidado, prestando atenção à
área circundante. Pode ser necessário
circular com o veículo durante um
determinado período de tempo antes
do sistema retomar ao seu funciona-
mento normal. (Se o sistema não reto-
mar o seu funcionamento normal após
ter circulado durante um determinado
período tempo, limpe os sensores e as
respetivas áreas circundantes nos
para-choques.)
Ativar/desativar a travagem
de apoio ao estacionamento

256
YARIS(HB) Owner's Manual_Europe_MK0001_en
4-5. Utilização dos sistemas de apoio à condução
pressionando o pedal do acelerador.
Reativar a travagem de apoio ao
estacionamento
Para reativar o travão de assistência ao
estacionamento, quando este estiver
desativado devido ao travão de assis-
tência ao estacionamento, volte a ativar
o sistema (P.253) ou desligue o inter-
ruptor do motor e volte a colocá-lo em
ON (ligado). Para além disso, se o
objeto já não estiver na linha da trajetó-
ria do veículo ou se a direção da trajetó-
ria do veículo for alterada (tal como
quando deixa de seguir em frente para
fazer marcha-atrás ou vice-versa), o sis-
tema será reativado automaticamente.
Se a mensagem “PKSB Unavaila-
ble” for exibida no mostrador de
informações múltiplas e o indica-
dor PKSB OFF estiver aceso
Se o veículo for parado pela travagem
de apoio ao estacionamento, este sis-
tema será desativado e o indicador
PKSB OFF acende.
Um sensor pode estar coberto com
gelo, neve, sujidade, etc. Remova o
gelo, neve, sujidade, etc. do sensor
para que o sistema retome o seu fun-
cionamento normal.
Para além disso, pode aparecer uma
mensagem de aviso devido à forma-
ção de gelo num sensor a baixas tem-
peraturas ou o sensor pode não
conseguir detetar os objetos. Assim
que o gelo derreter, o sistema retoma
o seu funcionamento normal.
Se esta mensagem for apresentada,
um sensor no para-choques da frente
ou traseiro poderá estar sujo. Limpe
os sensores e a respetiva área circun-
dante nos para-choques.
Se esta mensagem continuar a ser
apresentada mesmo depois de limpar
o sensor, leve o veículo a um conces-
sionário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repa-
rador da sua confiança para que este
proceda a uma inspeção.
A inicialização não pode ser efetuada após ter desconectado e voltado a
conectar um terminal da bateria. Ini-
cialize o sistema. (P.256)
Se esta mensagem continuar a ser
apresentada mesmo depois de inicia-
lizar o sistema, leve o veículo a um
concessionário Toyota autorizado,
reparador Toyota autorizado ou a
qualquer reparador da sua confiança
para que este proceda a uma inspe-
ção.
Se o terminal da bateria foi desco-
nectado e conectado novamente
Este sistema tem de ser inicializado.
Para inicializar o sistema, conduza o
veículo em linha reta durante 5 segun-
dos ou mais a uma velocidade igual ou
superior a 35 km/h.

257
4
YARIS(HB) Owner's Manual_Europe_MK0001_en
4-5. Utilização dos sistemas de apoio à condução
Condução
*: Se equipado

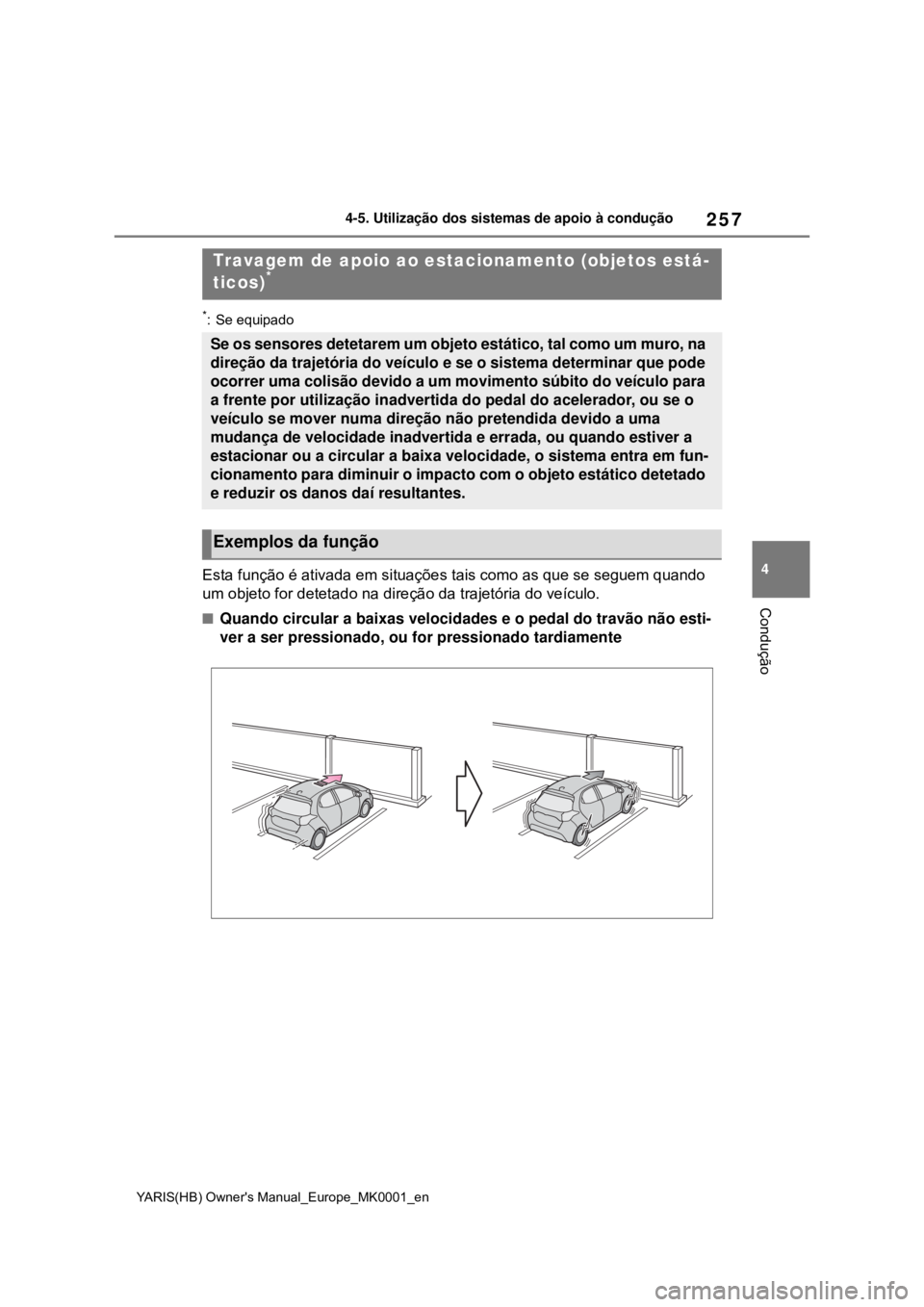

Esta função é ativada em situações tais como as que se seguem quando
um objeto for detetado na direção da trajetória do veículo.
Quando circular a baixas velocidades e o pedal do travão não esti-
ver a ser pressionado, ou for pressionado tardiamente
Travagem de apoio ao estacionamento (objetos está-
ticos)*
Se os sensores detetarem um objeto estático, tal como um muro, na
direção da trajetória do veículo e se o sistema determinar que pode
ocorrer uma colisão devido a um movimento súbito do veículo para
a frente por utilização inadvertida do pedal do acelerador, ou se o
veículo se mover numa direção não pretendida devido a uma
mudança de velocidade inadvertida e errada, ou quando estiver a
estacionar ou a circular a baixa velocidade, o sistema entra em fun-
cionamento para diminuir o impacto com o objeto estático detetado
e reduzir os danos daí resultantes.
Exemplos da função

258
YARIS(HB) Owner's Manual_Europe_MK0001_en
4-5. Utilização dos sistemas de apoio à condução
Quando pressionar demasiado o pedal do acelerador
Quando o veículo se move numa direção que não é a pretendida
devido ao engrenamento inadvertido de uma velocidade errada
P. 2 4 2
Tipos de sensoresAV I S O
Para garantir o bom funciona-
mento da travagem de assistên-
cia ao estacionamento
Cumpra com as seguintes precau-
ções no que diz respeito aos senso-
res (P.242). O não cumprimento
das mesmas pode comprometer o
funcionamento de um sensor e, even-
tualmente, provocar um acidente.
Não altere, desmonte nem pinte os
sensores.
