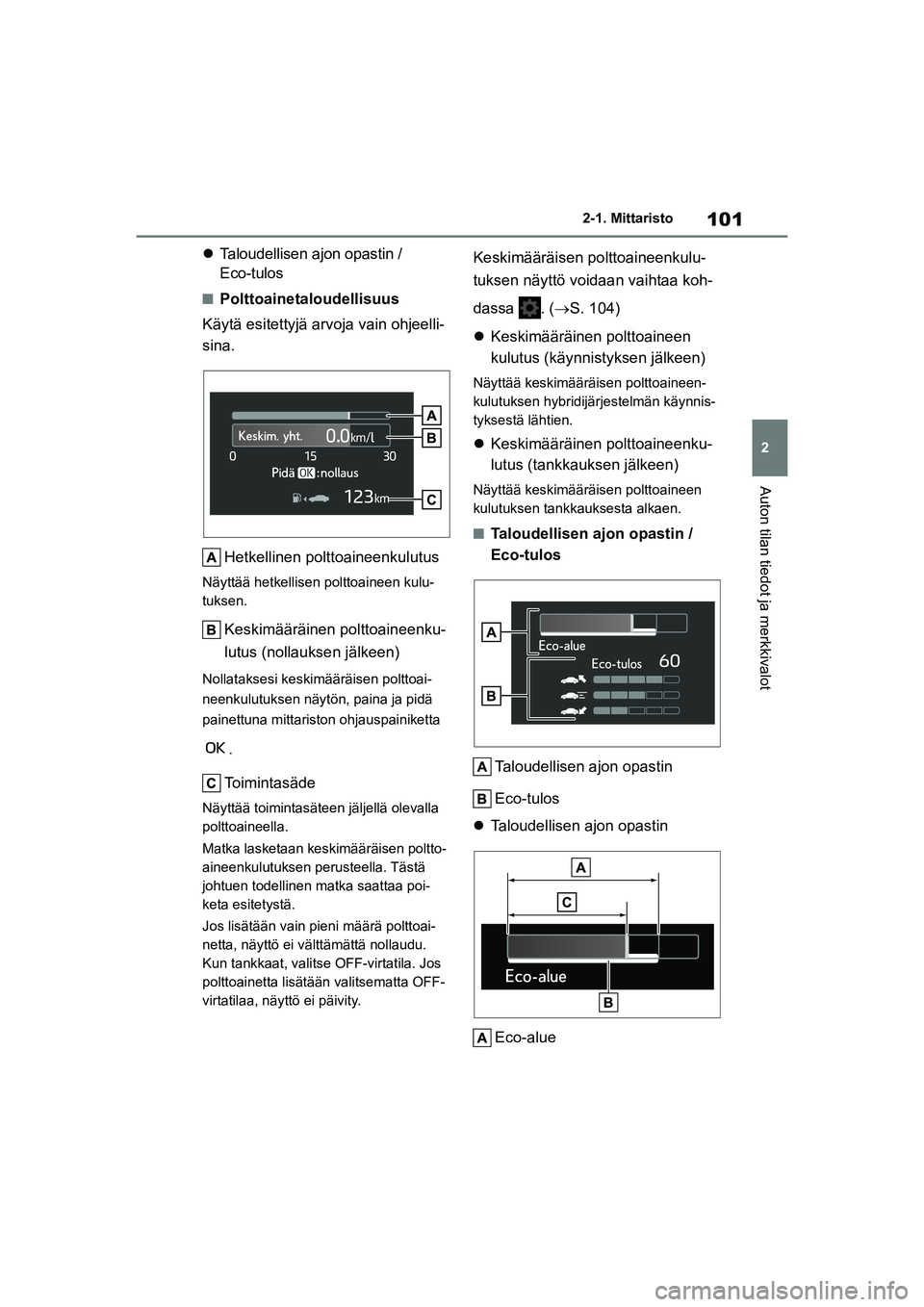

Page 101 of 456

101
2
YARIS HV OMK0010FI
2-1. Mittaristo
Auton tilan tiedot ja merkkivalot
Taloudellisen ajon opastin /
Eco-tulos
nPolttoainetaloudellisuus
Käytä esitettyjä arvoja vain ohjeelli-
sina.
Hetkellinen poltto aineenkulutus
Näyttää hetkellisen polttoaineen kulu-
tuksen.
Keskimääräinen polttoaineenku-
lutus (nollauksen jälkeen)
Nollataksesi keskimääräisen polttoai-
neenkulutuksen näytön, paina ja pidä
painettuna mittariston ohjauspainiketta
.
Toimintasäde
Näyttää toimintasäteen jäljellä olevalla
polttoaineella.
Matka lasketaan keski määräisen poltto-
aineenkulutuksen perusteella. Tästä
johtuen todellinen matka saattaa poi-
keta esitetystä.
Jos lisätään vain pieni määrä polttoai-
netta, näyttö ei välttämättä nollaudu.
Kun tankkaat, valitse OFF-virtatila. Jos
polttoainetta lisätään valitsematta OFF-
virtatilaa, näyttö ei päivity.
Keskimääräisen polttoaineenkulu-
tuksen näyttö voidaan vaihtaa koh-
dassa . ( S. 104)
Keskimääräinen polttoaineen
kulutus (käynnistyksen jälkeen)
Näyttää keskimääräisen polttoaineen-
kulutuksen hybridijärjestelmän käynnis-
tyksestä lähtien.
Keskimääräinen polttoaineenku-
lutus (tankkauksen jälkeen)
Näyttää keskimääräisen polttoaineen
kulutuksen tankk auksesta alkaen.
nTaloudellisen ajon opastin /
Eco-tulos
Taloudellisen ajon opastin
Eco-tulos
Taloudellisen ajon opastin
Eco-alue
OMK0010FI.book Page 101 Monday, March 1, 2021 2:40 PM

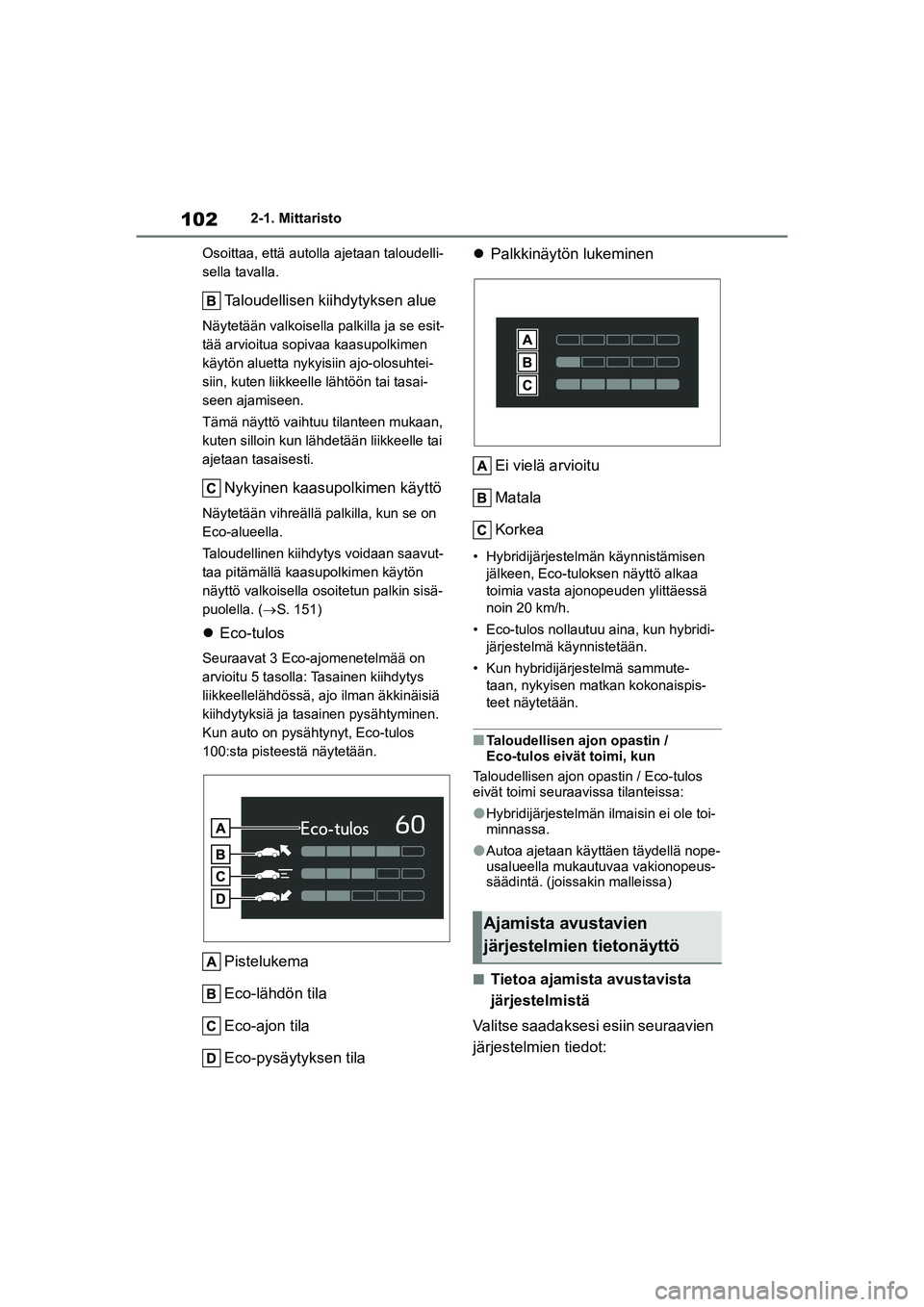

Page 102 of 456

102
YARIS HV OMK0010FI
2-1. Mittaristo
Osoittaa, että autolla ajetaan taloudelli-
sella tavalla.
Taloudellisen kiihdytyksen alue
Näytetään valkoisella palkilla ja se esit-
tää arvioitua sopivaa kaasupolkimen
käytön aluetta nykyi siin ajo-olosuhtei-
siin, kuten liikkeelle lähtöön tai tasai-
seen ajamiseen.
Tämä näyttö vaihtuu tilanteen mukaan,
kuten silloin kun lähdetään liikkeelle tai
ajetaan tasaisesti.
Nykyinen kaasupolkimen käyttö
Näytetään vihreällä palkilla, kun se on
Eco-alueella.
Taloudellinen kiihdytys voidaan saavut-
taa pitämällä kaasupolkimen käytön
näyttö valkoisella osoitetun palkin sisä-
puolella. ( S. 151)
Eco-tulos
Seuraavat 3 Eco-ajomenetelmää on
arvioitu 5 tasolla: Tasainen kiihdytys
liikkeellelähdössä, ajo ilman äkkinäisiä
kiihdytyksiä ja tasa inen pysähtyminen.
Kun auto on pysähtynyt, Eco-tulos
100:sta pisteestä näytetään.
Pistelukema
Eco-lähdön tila
Eco-ajon tila
Eco-pysäytyksen tila
Palkkinäytön lukeminen
Ei vielä arvioitu
Matala
Korkea
• Hybridijärjestelmän käynnistämisen jälkeen, Eco-tuloksen näyttö alkaa
toimia vasta ajonopeuden ylittäessä
noin 20 km/h.
• Eco-tulos nollautuu aina, kun hybridi- järjestelmä käynnistetään.
• Kun hybridijärjestelmä sammute- taan, nykyisen matkan kokonaispis-
teet näytetään.
nTaloudellisen ajon opastin /
Eco-tulos eivät toimi, kun
Taloudellisen ajon opastin / Eco-tulos
eivät toimi seuraavissa tilanteissa:
lHybridijärjestelmän ilmaisin ei ole toi-
minnassa.
lAutoa ajetaan käyttäen täydellä nope-
usalueella mukautuvaa vakionopeus-
säädintä. (joissakin malleissa)
nTietoa ajamista avustavista
järjestelmistä
Valitse saadaksesi esiin seuraavien
järjestelmien tiedot:
Ajamista avustavien
järjestelmien tietonäyttö
OMK0010FI.book Page 102 Monday, March 1, 2021 2:40 PM

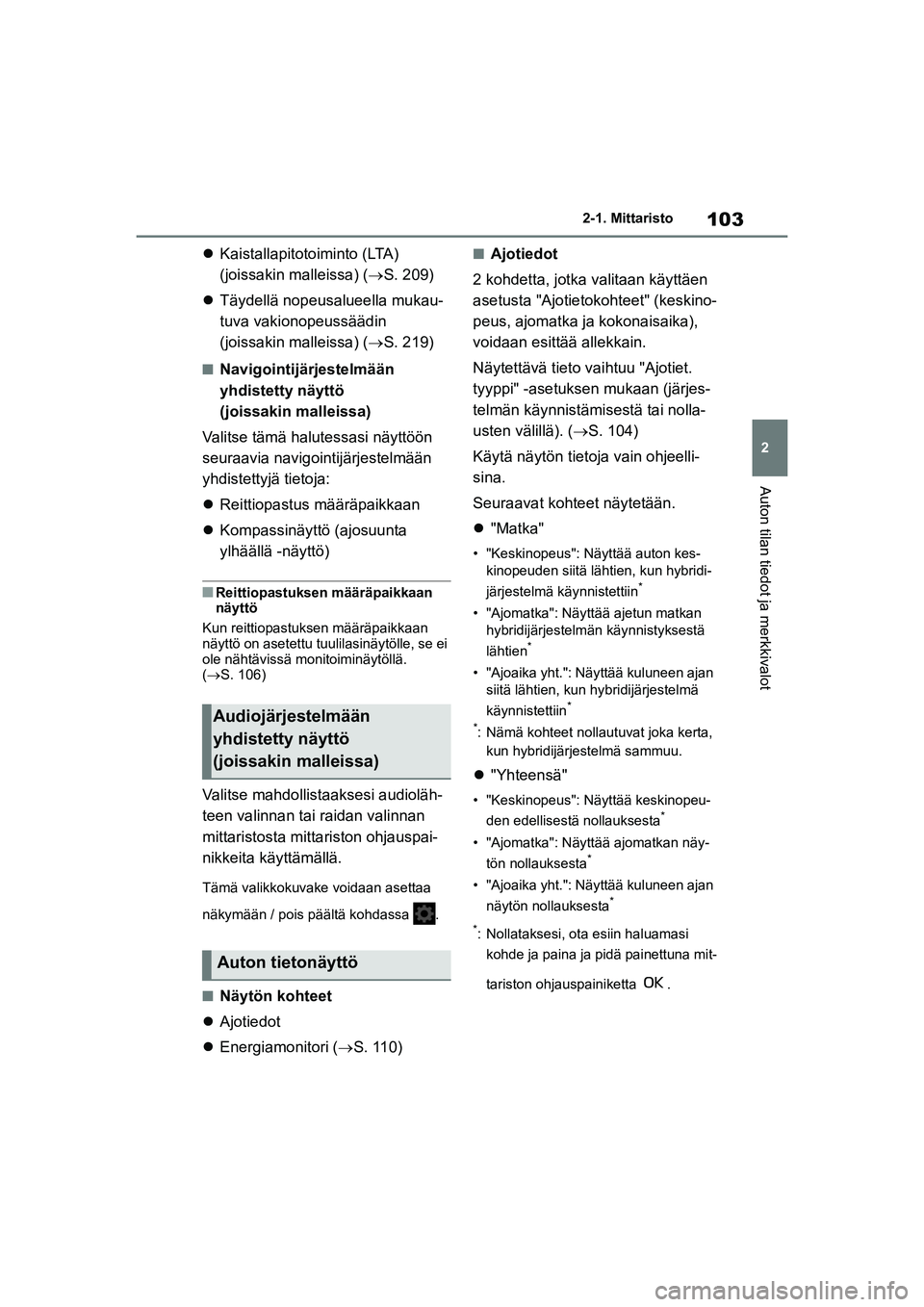

Page 103 of 456

103
2
YARIS HV OMK0010FI
2-1. Mittaristo
Auton tilan tiedot ja merkkivalot
Kaistallapitotoiminto (LTA)
(joissakin malleissa) ( S. 209)
Täydellä nopeusalueella mukau-
tuva vakionopeussäädin
(joissakin malleissa) ( S. 219)
nNavigointijärjestelmään
yhdistetty näyttö
(joissakin malleissa)
Valitse tämä halutessasi näyttöön
seuraavia navigointijärjestelmään
yhdistettyjä tietoja:
Reittiopastus määräpaikkaan
Kompassinäyttö (ajosuunta
ylhäällä -näyttö)
nReittiopastuksen määräpaikkaan
näyttö
Kun reittiopastuksen määräpaikkaan
näyttö on asetettu tuul ilasinäytölle, se ei
ole nähtävissä monitoiminäytöllä.
(S. 106)
Valitse mahdollistaaksesi audioläh-
teen valinnan tai raidan valinnan
mittaristosta mittariston ohjauspai-
nikkeita käyttämällä.
Tämä valikkokuvake voidaan asettaa
näkymään / pois päältä kohdassa .
nNäytön kohteet
Ajotiedot
Energiamonitori ( S. 110)
nAjotiedot
2 kohdetta, jotka valitaan käyttäen
asetusta "Ajotietokohteet" (keskino-
peus, ajomatka ja kokonaisaika),
voidaan esittää allekkain.
Näytettävä tieto vaihtuu "Ajotiet.
tyyppi" -asetuksen mukaan (järjes-
telmän käynnistämisestä tai nolla-
usten välillä). ( S. 104)
Käytä näytön tietoja vain ohjeelli-
sina.
Seuraavat kohteet näytetään.
"Matka"
• "Keskinopeus": Näyttää auton kes-
kinopeuden siitä lähtien, kun hybridi-
järjestelmä käynnistettiin
*
• "Ajomatka": Näyttää ajetun matkan hybridijärjestelm än käynnistyksestä
lähtien
*
• "Ajoaika yht.": Näyttää kuluneen ajan siitä lähtien, kun hybridijärjestelmä
käynnistettiin
*
*
: Nämä kohteet nollautuvat joka kerta, kun hybridijärjestelmä sammuu.
"Yhteensä"
• "Keskinopeus": Näyttää keskinopeu-
den edellisestä nollauksesta*
• "Ajomatka": Näyttää ajomatkan näy-tön nollauksesta*
• "Ajoaika yht.": Näyttää kuluneen ajan
näytön nollauksesta*
*
: Nollataksesi, ota esiin haluamasi kohde ja paina ja pidä painettuna mit-
tariston ohjau spainiketta .
Audiojärjestelmään
yhdistetty näyttö
(joissakin malleissa)
Auton tietonäyttö
OMK0010FI.book Page 103 Monday, March 1, 2021 2:40 PM

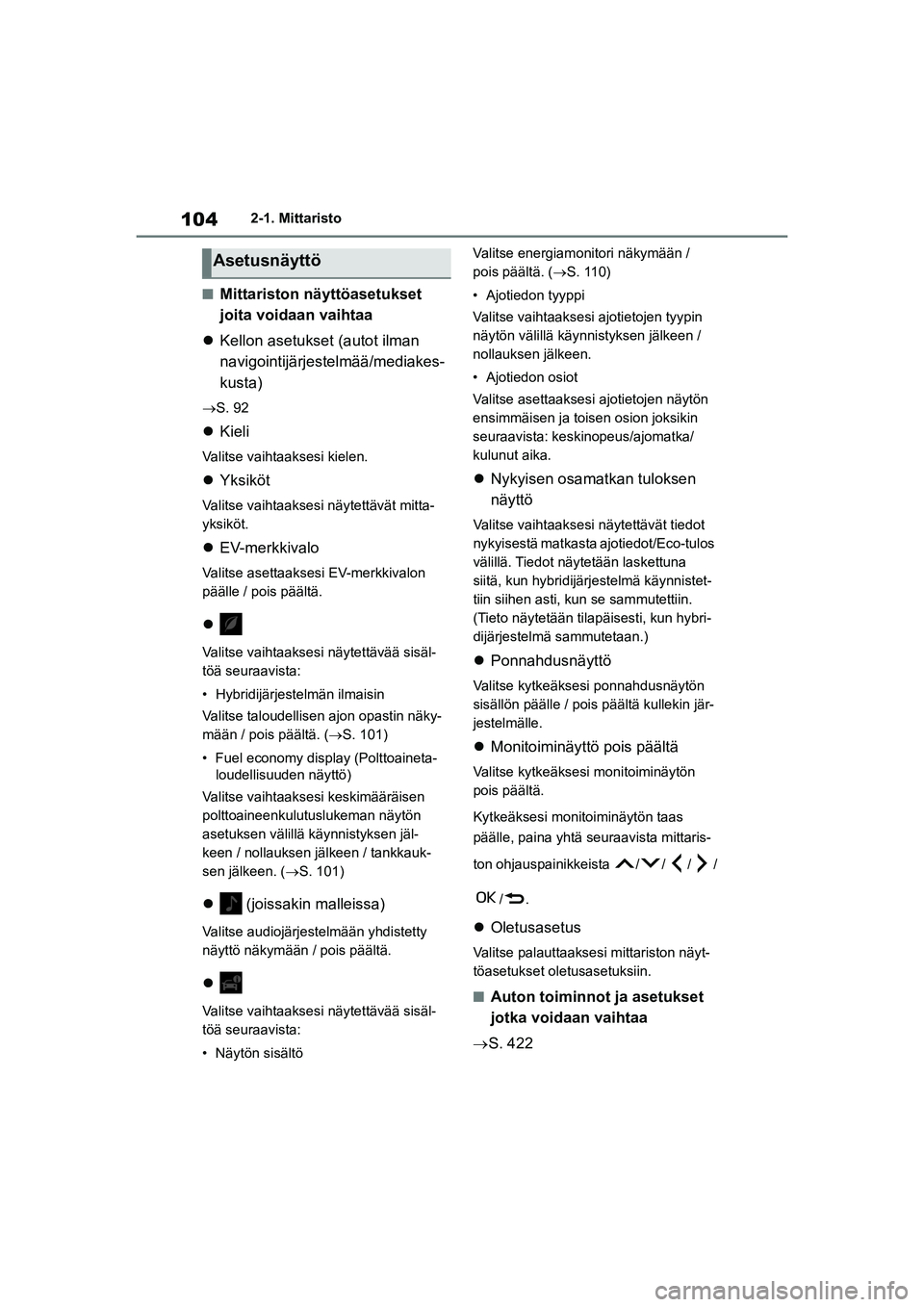

Page 104 of 456

104
YARIS HV OMK0010FI
2-1. Mittaristo
nMittariston näyttöasetukset
joita voidaan vaihtaa
Kellon asetukset (autot ilman
navigointijärjestelmää/mediakes-
kusta)
S. 92
Kieli
Valitse vaihtaaksesi kielen.
Yksiköt
Valitse vaihtaaksesi näytettävät mitta-
yksiköt.
EV-merkkivalo
Valitse asettaaksesi EV-merkkivalon
päälle / pois päältä.
Valitse vaihtaaksesi näytettävää sisäl-
töä seuraavista:
• Hybridijärjestelmän ilmaisin
Valitse taloudellisen ajon opastin näky-
mään / pois päältä. ( S. 101)
• Fuel economy display (Polttoaineta- loudellisuuden näyttö)
Valitse vaihtaaksesi keskimääräisen
polttoaineenkulutuslukeman näytön
asetuksen välillä käynnistyksen jäl-
keen / nollauksen jälkeen / tankkauk-
sen jälkeen. ( S. 101)
(joissakin malleissa)
Valitse audiojärjestelmään yhdistetty
näyttö näkymään / pois päältä.
Valitse vaihtaaksesi näytettävää sisäl-
töä seuraavista:
• Näytön sisältö Valitse energiamonitori näkymään /
pois päältä. (
S. 110)
• Ajotiedon tyyppi
Valitse vaihtaaksesi ajotietojen tyypin
näytön välillä käynnistyksen jälkeen /
nollauksen jälkeen.
• Ajotiedon osiot
Valitse asettaaksesi ajotietojen näytön
ensimmäisen ja toisen osion joksikin
seuraavista: keskinopeus/ajomatka/
kulunut aika.
Nykyisen osamatkan tuloksen
näyttö
Valitse vaihtaaksesi näytettävät tiedot
nykyisestä matkasta ajotiedot/Eco-tulos
välillä. Tiedot näytetään laskettuna
siitä, kun hybridijärj estelmä käynnistet-
tiin siihen asti, kun se sammutettiin.
(Tieto näytetään tilapäisesti, kun hybri-
dijärjestelmä sammutetaan.)
Ponnahdusnäyttö
Valitse kytkeäksesi ponnahdusnäytön
sisällön päälle / pois päältä kullekin jär-
jestelmälle.
Monitoiminäyttö pois päältä
Valitse kytkeäksesi monitoiminäytön
pois päältä.
Kytkeäksesi monitoiminäytön taas
päälle, paina yhtä seuraavista mittaris-
ton ohjauspainikkeista ////
/.
Oletusasetus
Valitse palauttaaksesi mittariston näyt-
töasetukset oletusasetuksiin.
nAuton toiminnot ja asetukset
jotka voidaan vaihtaa
S. 422
Asetusnäyttö
OMK0010FI.book Page 104 Monday, March 1, 2021 2:40 PM

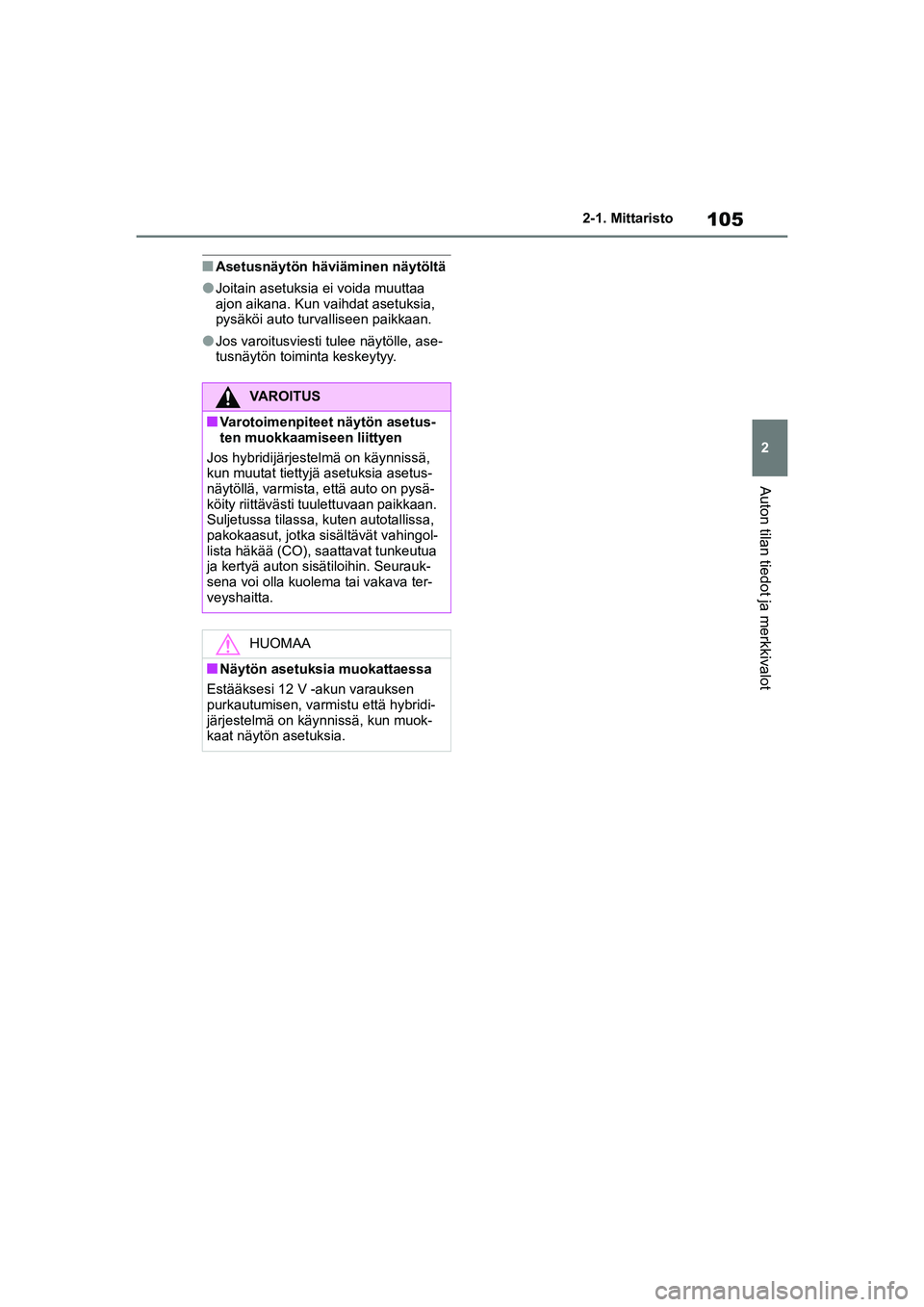

Page 105 of 456

105
2
YARIS HV OMK0010FI
2-1. Mittaristo
Auton tilan tiedot ja merkkivalot
nAsetusnäytön häviäminen näytöltä
lJoitain asetuksia ei voida muuttaa
ajon aikana. Kun vaihdat asetuksia,
pysäköi auto turvalliseen paikkaan.
lJos varoitusviesti tulee näytölle, ase-
tusnäytön toiminta keskeytyy.
VAROITUS
nVarotoimenpiteet näytön asetus-
ten muokkaamiseen liittyen
Jos hybridijärjestelmä on käynnissä,
kun muutat tiettyjä asetuksia asetus-
näytöllä, varmista, että auto on pysä-
köity riittävästi tuul ettuvaan paikkaan.
Suljetussa tilassa, kuten autotallissa,
pakokaasut, jotka sisältävät vahingol-
lista häkää (CO), saattavat tunkeutua
ja kertyä auton sisätiloihin. Seurauk-
sena voi olla kuolema tai vakava ter-
veyshaitta.
HUOMAA
nNäytön asetuksia muokattaessa
Estääksesi 12 V -akun varauksen
purkautumisen, varmistu että hybridi-
järjestelmä on käynnissä, kun muok-
kaat näytön asetuksia.
OMK0010FI.book Page 105 Monday, March 1, 2021 2:40 PM

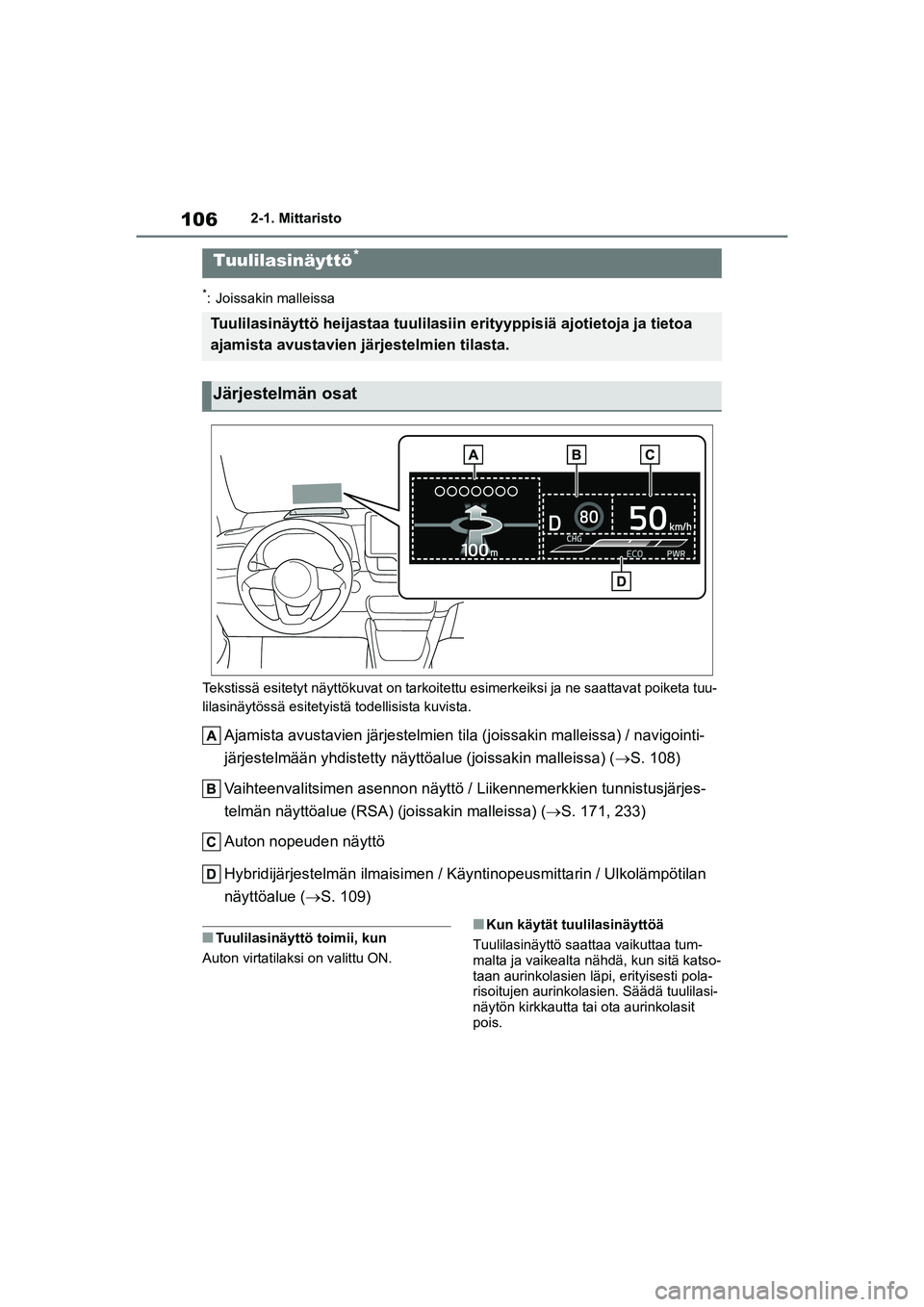

Page 106 of 456

106
YARIS HV OMK0010FI
2-1. Mittaristo
*: Joissakin malleissa
Tekstissä esitetyt näyttökuvat on tarkoitettu esimerkeiksi ja ne saattavat poiketa tuu-
lilasinäytössä esitetyist ä todellisista kuvista.
Ajamista avustavien järjestelmien t ila (joissakin malleissa) / navigointi-
järjestelmään yhdistetty näyttöalue (joissakin malleissa) ( S. 108)
Vaihteenvalitsimen asennon näyttö / Liikennemerkkien tunnistusjärjes-
telmän näyttöalue (RSA) (joissakin malleissa) ( S. 171, 233)
Auton nopeuden näyttö
Hybridijärjestelmän ilmaisimen / Käyntinopeusmittarin / Ulkolämpötilan
näyttöalue ( S. 109)
nTuulilasinäyttö toimii, kun
Auton virtatilaksi on valittu ON.nKun käytät tuulilasinäyttöä
Tuulilasinäyttö saattaa vaikuttaa tum-
malta ja vaikealta nähdä, kun sitä katso-
taan aurinkolasien läpi, erityisesti pola-
risoitujen aurinkolasien. Säädä tuulilasi-
näytön kirkkautta tai ota aurinkolasit
pois.
Tuulilasinäyttö*
Tuulilasinäyttö heijastaa tuulilasiin erityyppisiä ajotietoja ja tietoa
ajamista avustavien järjestelmien tilasta.
Järjestelmän osat
OMK0010FI.book Page 106 Monday, March 1, 2021 2:40 PM

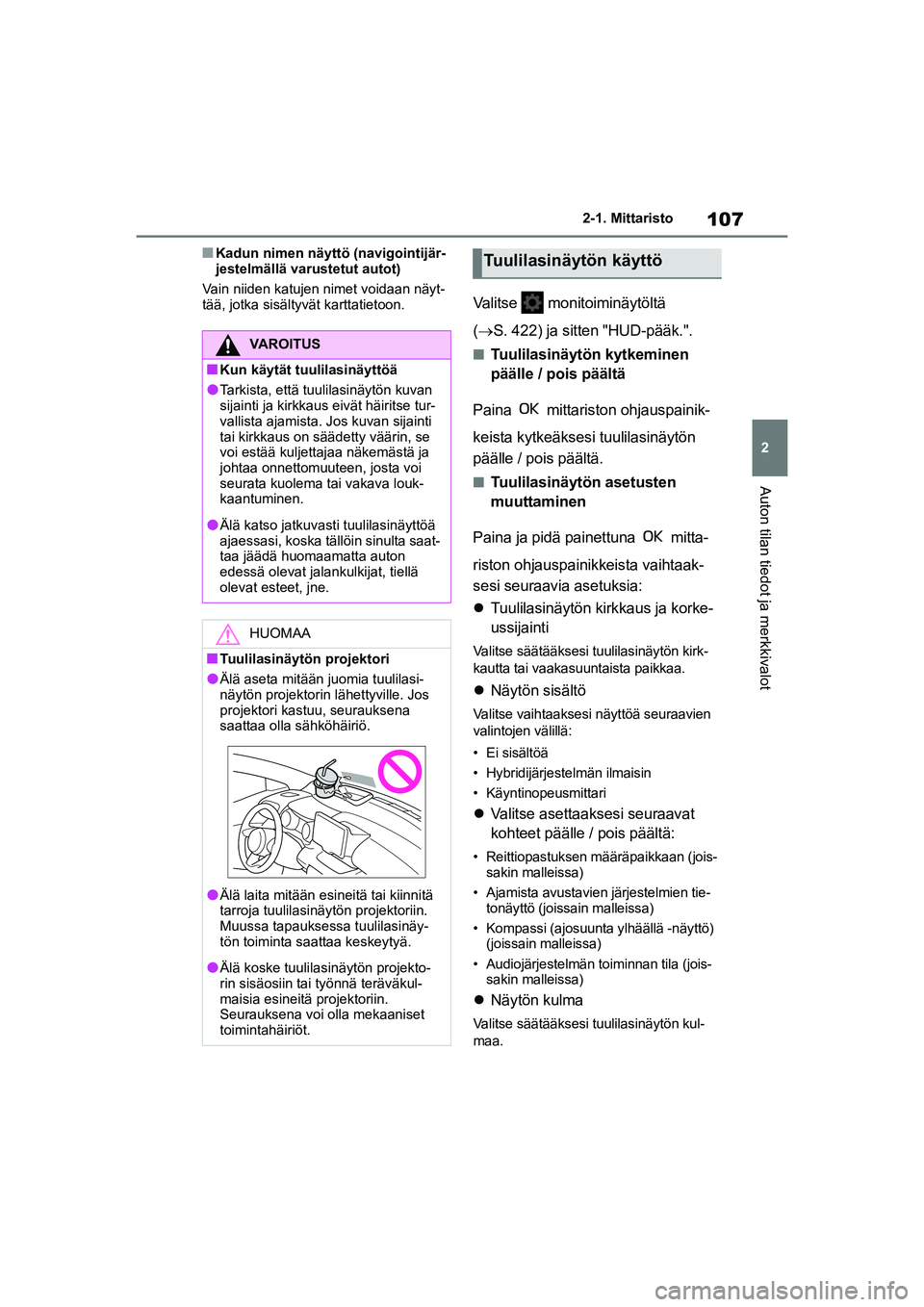

Page 107 of 456

107
2
YARIS HV OMK0010FI
2-1. Mittaristo
Auton tilan tiedot ja merkkivalot
nKadun nimen näyttö (navigointijär-
jestelmällä varustetut autot)
Vain niiden katujen nimet voidaan näyt-
tää, jotka sisältyvät karttatietoon.
Valitse monitoiminäytöltä
( S. 422) ja sitten "HUD-pääk.".
nTuulilasinäytön kytkeminen
päälle / pois päältä
Paina mittariston ohjauspainik-
keista kytkeäksesi tuulilasinäytön
päälle / pois päältä.
nTuulilasinäytön asetusten
muuttaminen
Paina ja pidä painettuna mitta-
riston ohjauspainikke ista vaihtaak-
sesi seuraavia asetuksia:
Tuulilasinäytön ki rkkaus ja korke-
ussijainti
Valitse säätääksesi tuulilasinäytön kirk-
kautta tai vaakasuuntaista paikkaa.
Näytön sisältö
Valitse vaihtaaksesi näyttöä seuraavien
valintojen välillä:
• Ei sisältöä
• Hybridijärjestelmän ilmaisin
• Käyntinopeusmittari
Valitse asettaaksesi seuraavat
kohteet päälle / pois päältä:
• Reittiopastuksen määräpaikkaan (jois-
sakin malleissa)
• Ajamista avustavien järjestelmien tie- tonäyttö (joissain malleissa)
• Kompassi (ajosuunta ylhäällä -näyttö) (joissain malleissa)
• Audiojärjestelmän toiminnan tila (jois- sakin malleissa)
Näytön kulma
Valitse säätääksesi tuulilasinäytön kul-
maa.
VAROITUS
nKun käytät tuulilasinäyttöä
lTarkista, että tuulilasinäytön kuvan
sijainti ja ki rkkaus eivät häiritse tur-
vallista ajamista. Jos kuvan sijainti
tai kirkkaus on säädetty väärin, se
voi estää kuljettajaa näkemästä ja
johtaa onnettomuuteen, josta voi
seurata kuolema tai vakava louk-
kaantuminen.
lÄlä katso jatkuvasti tuulilasinäyttöä
ajaessasi, koska tä llöin sinulta saat-
taa jäädä huomaamatta auton
edessä olevat jalankulkijat, tiellä
olevat esteet, jne.
HUOMAA
nTuulilasinäytön projektori
lÄlä aseta mitään juomia tuulilasi-
näytön projektorin lähettyville. Jos
projektori kastuu, seurauksena
saattaa olla sähköhäiriö.
lÄlä laita mitään esineitä tai kiinnitä
tarroja tuulilasinäytön projektoriin.
Muussa tapaukse ssa tuulilasinäy-
tön toiminta saattaa keskeytyä.
lÄlä koske tuulilasinäytön projekto-
rin sisäosiin tai työnnä teräväkul-
maisia esineitä projektoriin.
Seurauksena voi olla mekaaniset
toimintahäiriöt.
Tuulilasinäytön käyttö
OMK0010FI.book Page 107 Monday, March 1, 2021 2:40 PM
Page 108 of 456

108
YARIS HV OMK0010FI
2-1. Mittaristo

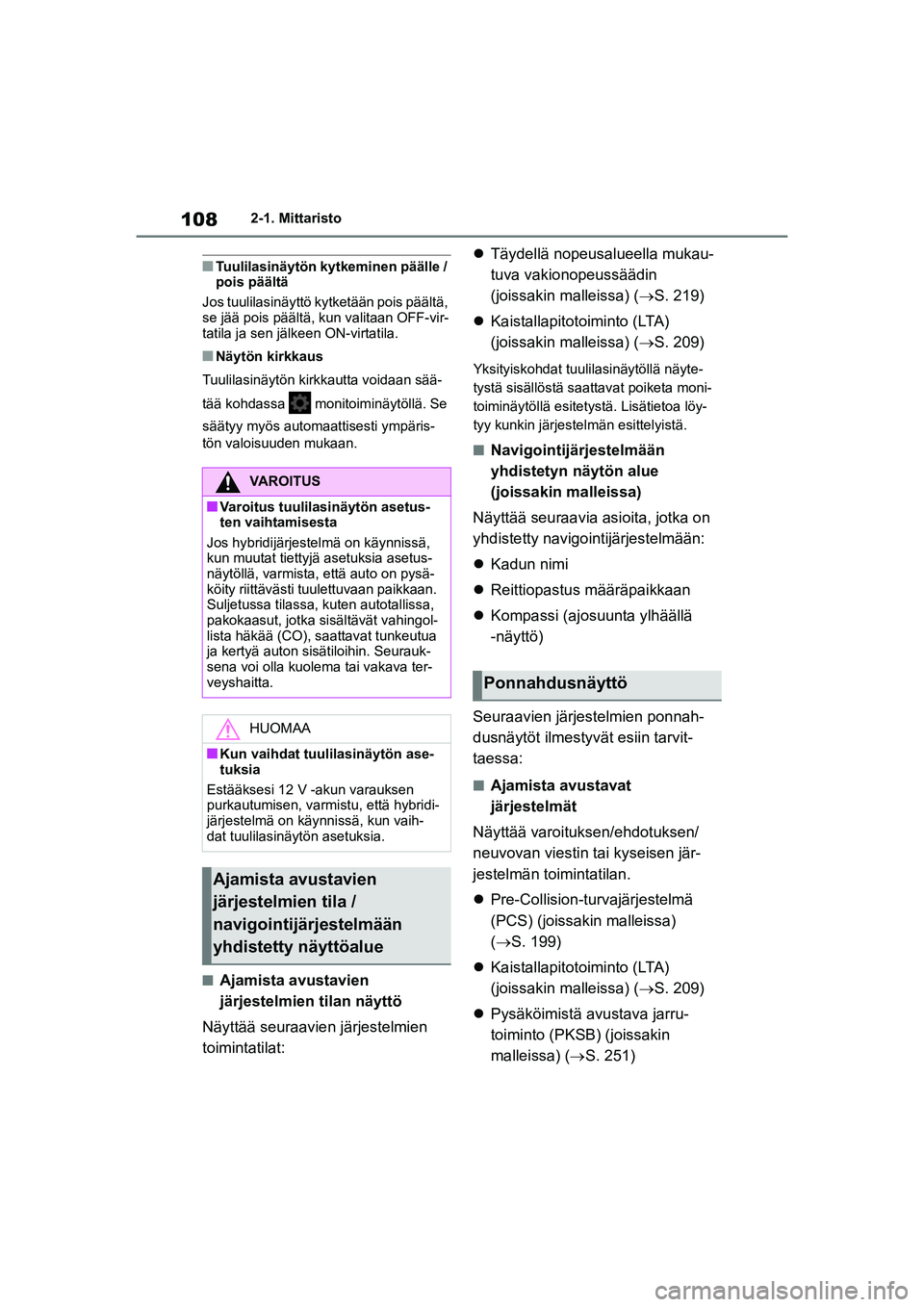

nTuulilasinäytön kytkeminen päälle /
pois päältä
Jos tuulilasinäyttö kytketään pois päältä,
se jää pois päältä, kun valitaan OFF-vir-
tatila ja sen jälkeen ON-virtatila.
nNäytön kirkkaus
Tuulilasinäytön kirkkautta voidaan sää-
tää kohdassa monitoiminäytöllä. Se
säätyy myös automaattisesti ympäris-
tön valoisuuden mukaan.
nAjamista avustavien
järjestelmien tilan näyttö
Näyttää seuraavien järjestelmien
toimintatilat:
Täydellä nopeusalueella mukau-
tuva vakionopeussäädin
(joissakin malleissa) ( S. 219)
Kaistallapitotoiminto (LTA)
(joissakin malleissa) ( S. 209)
Yksityiskohdat tuulilasinäytöllä näyte-
tystä sisällöstä saattavat poiketa moni-
toiminäytöllä esitetystä. Lisätietoa löy-
tyy kunkin järjestelmän esittelyistä.
nNavigointijärjestelmään
yhdistetyn näytön alue
(joissakin malleissa)
Näyttää seuraavia asioita, jotka on
yhdistetty navigointijärjestelmään:
Kadun nimi
Reittiopastus määräpaikkaan
Kompassi (ajosuunta ylhäällä
-näyttö)
Seuraavien järjestelmien ponnah-
dusnäytöt ilmestyvät esiin tarvit-
taessa:
nAjamista avustavat
järjestelmät
Näyttää varoituksen/ehdotuksen/
neuvovan viestin tai kyseisen jär-
jestelmän toimintatilan.
Pre-Collision-turvajärjestelmä
(PCS) (joissakin malleissa)
( S. 199)
Kaistallapitotoiminto (LTA)
(joissakin malleissa) ( S. 209)
Pysäköimistä avustava jarru-
toiminto (PKSB) (joissakin
malleissa) ( S. 251)
VAROITUS
nVaroitus tuulilasinäytön asetus-
ten vaihtamisesta
Jos hybridijärjestelmä on käynnissä,
kun muutat tiettyjä asetuksia asetus-
näytöllä, varmista, että auto on pysä-
köity riittävästi tuul ettuvaan paikkaan.
Suljetussa tilassa, kuten autotallissa,
pakokaasut, jotka sisältävät vahingol-
lista häkää (CO), saattavat tunkeutua
ja kertyä auton sisätiloihin. Seurauk-
sena voi olla kuolema tai vakava ter-
veyshaitta.
HUOMAA
nKun vaihdat tuulilasinäytön ase-
tuksia
Estääksesi 12 V -akun varauksen
purkautumisen, varmistu, että hybridi-
järjestelmä on käynnissä, kun vaih-
dat tuulilasinäytön asetuksia.
Ajamista avustavien
järjestelmien tila /
navigointijärjestelmään
yhdistetty näyttöalue
Ponnahdusnäyttö
OMK0010FI.book Page 108 Monday, March 1, 2021 2:40 PM
Page 109 of 456

109
2
YARIS HV OMK0010FI
2-1. Mittaristo

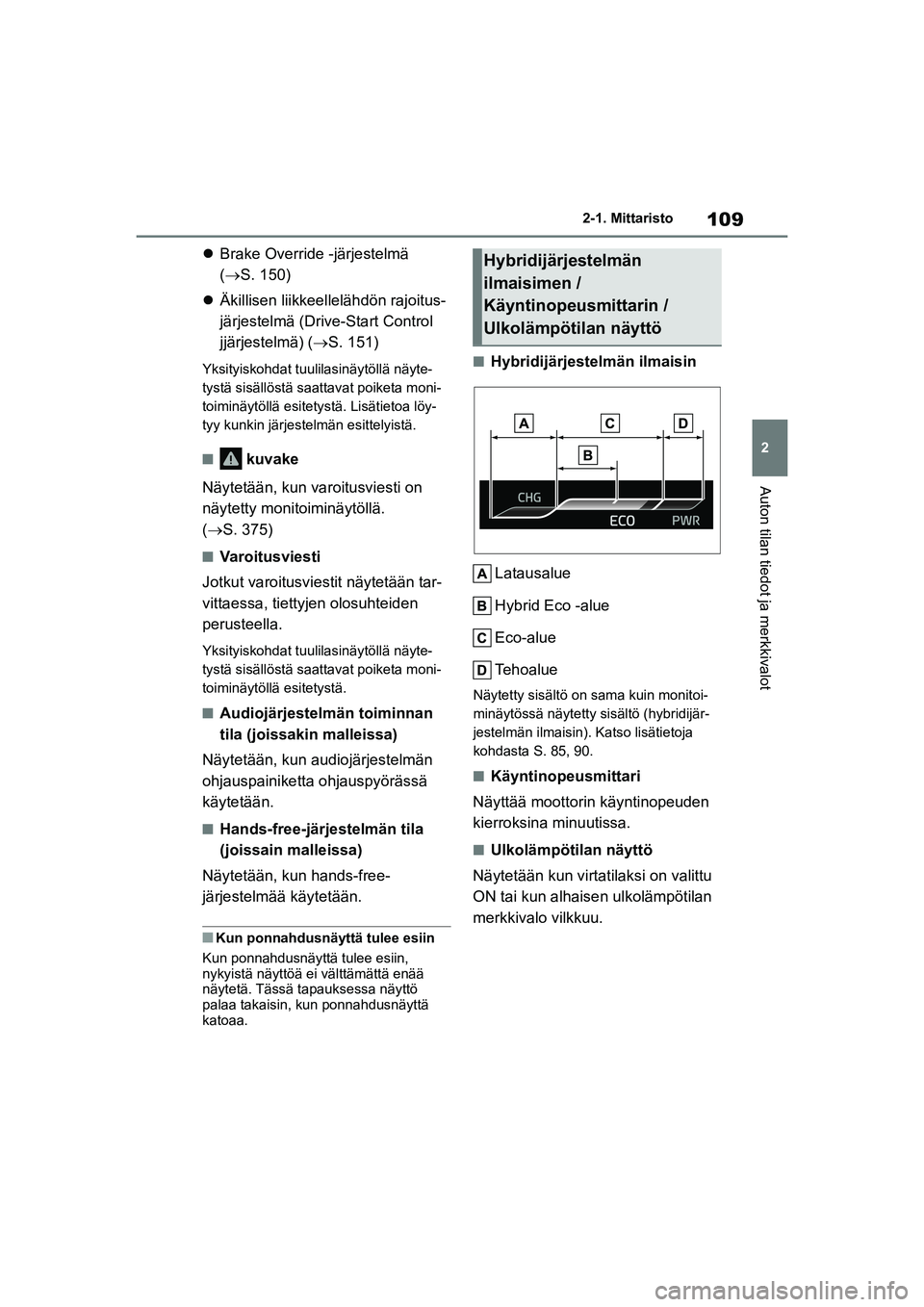

Auton tilan tiedot ja merkkivalot
Brake Override -järjestelmä
( S. 150)
Äkillisen liikkeellelähdön rajoitus-
järjestelmä (Drive-Start Control
jjärjestelmä) ( S. 151)
Yksityiskohdat tuulilasinäytöllä näyte-
tystä sisällöstä saat tavat poiketa moni-
toiminäytöllä esitetystä. Lisätietoa löy-
tyy kunkin järjestelmän esittelyistä.
n kuvake
Näytetään, kun varoitusviesti on
näytetty monitoiminäytöllä.
( S. 375)
nVaroitusviesti
Jotkut varoitusviestit näytetään tar-
vittaessa, tiettyjen olosuhteiden
perusteella.
Yksityiskohdat tuulilasinäytöllä näyte-
tystä sisällöstä saat tavat poiketa moni-
toiminäytöllä esitetystä.
nAudiojärjestelmän toiminnan
tila (joissakin malleissa)
Näytetään, kun au diojärjestelmän
ohjauspainiketta ohjauspyörässä
käytetään.
nHands-free-järjestelmän tila
(joissain malleissa)
Näytetään, kun hands-free-
järjestelmää käytetään.
nKun ponnahdusnäyttä tulee esiin
Kun ponnahdusnäyttä tulee esiin,
nykyistä näyttöä ei välttämättä enää
näytetä. Tässä tapauksessa näyttö
palaa takaisin, kun ponnahdusnäyttä
katoaa.
nHybridijärjestelmän ilmaisin
Latausalue
Hybrid Eco -alue
Eco-alue
Tehoalue
Näytetty sisältö on sama kuin monitoi-
minäytössä näytetty sisältö (hybridijär-
jestelmän ilmaisin). Katso lisätietoja
kohdasta S. 85, 90.
nKäyntinopeusmittari
Näyttää moottorin käyntinopeuden
kierroksina minuutissa.
nUlkolämpötilan näyttö
Näytetään kun virtatilaksi on valittu
ON tai kun alhaisen ulkolämpötilan
merkkivalo vilkkuu.
Hybridijärjestelmän
ilmaisimen /
Käyntinopeusmittarin /
Ulkolämpötilan näyttö
OMK0010FI.book Page 109 Monday, March 1, 2021 2:40 PM
Page 110 of 456

110
YARIS HV OMK0010FI
2-1. Mittaristo

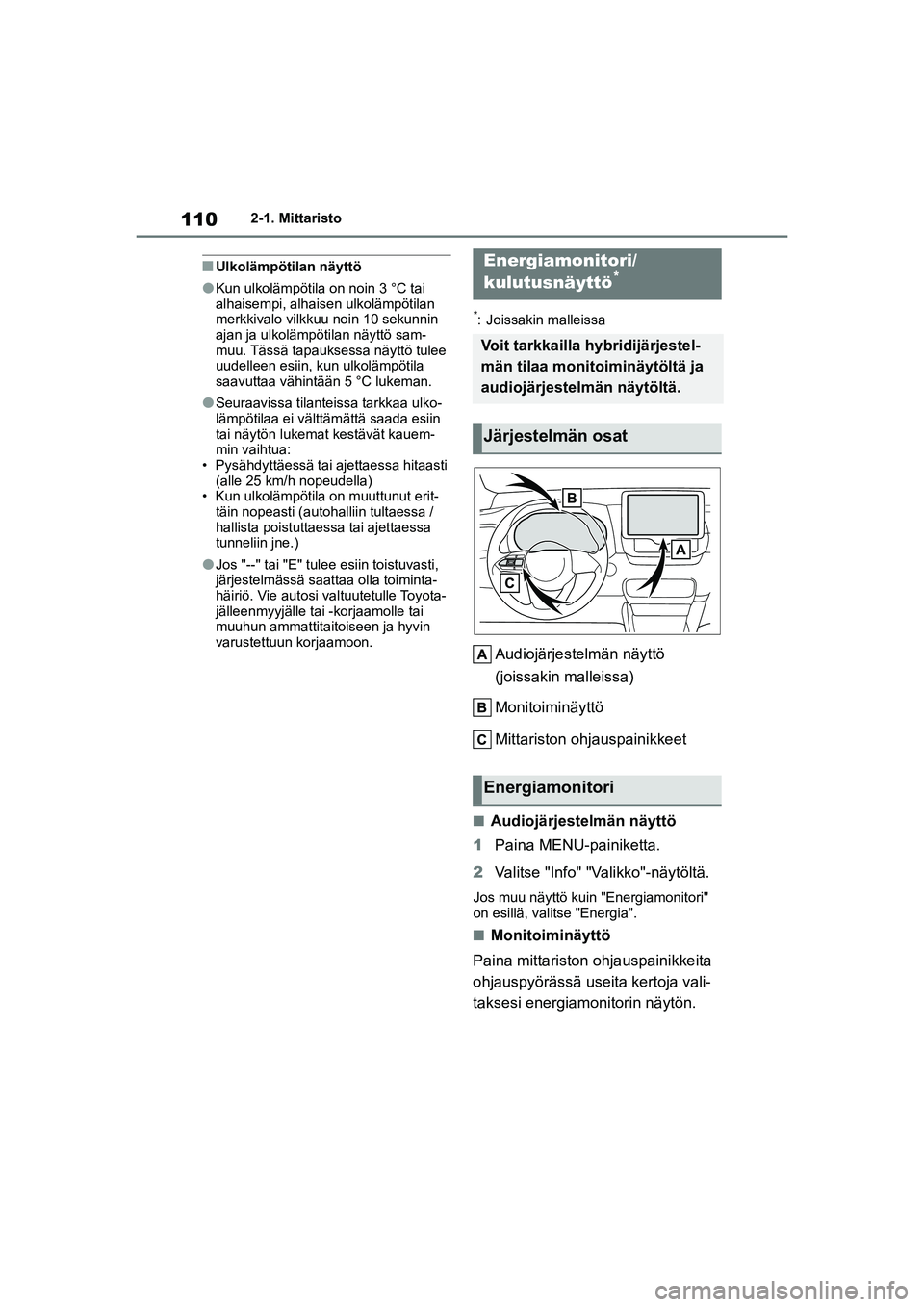

nUlkolämpötilan näyttö
lKun ulkolämpötila on noin 3 °C tai
alhaisempi, alhaisen ulkolämpötilan
merkkivalo vilkkuu noin 10 sekunnin
ajan ja ulkolämpötilan näyttö sam-
muu. Tässä tapauksessa näyttö tulee
uudelleen esiin, kun ulkolämpötila
saavuttaa vähintään 5 °C lukeman.
lSeuraavissa tilantei ssa tarkkaa ulko-
lämpötilaa ei välttämättä saada esiin
tai näytön lukemat kestävät kauem-
min vaihtua:
• Pysähdyttäessä tai ajettaessa hitaasti (alle 25 km/h nopeudella)
• Kun ulkolämpötila on muuttunut erit-
täin nopeasti (autohalliin tultaessa /
hallista poistuttaessa tai ajettaessa
tunneliin jne.)
lJos "--" tai "E" tulee esiin toistuvasti,
järjestelmässä saattaa olla toiminta-
häiriö. Vie autosi valtuutetulle Toyota-
jälleenmyyjälle tai -korjaamolle tai
muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
*: Joissakin malleissa
Audiojärjestelmän näyttö
(joissakin malleissa)
Monitoiminäyttö
Mittariston ohjauspainikkeet
nAudiojärjestelmän näyttö
1 Paina MENU-painiketta.
2 Valitse "Info" "Valikko"-näytöltä.
Jos muu näyttö kuin "Energiamonitori"
on esillä, valitse "Energia".
nMonitoiminäyttö
Paina mittariston ohjauspainikkeita
ohjauspyörässä useita kertoja vali-
taksesi energiamonitorin näytön.
Energiamonitori/
kulutusnäyttö*
Voit tarkkailla hybridijärjestel-
män tilaa monitoiminäytöltä ja
audiojärjestelmän näytöltä.
Järjestelmän osat
Energiamonitori
OMK0010FI.book Page 110 Monday, March 1, 2021 2:40 PM
