TOYOTA YARIS 2021 Omistajan Käsikirja (in Finnish)

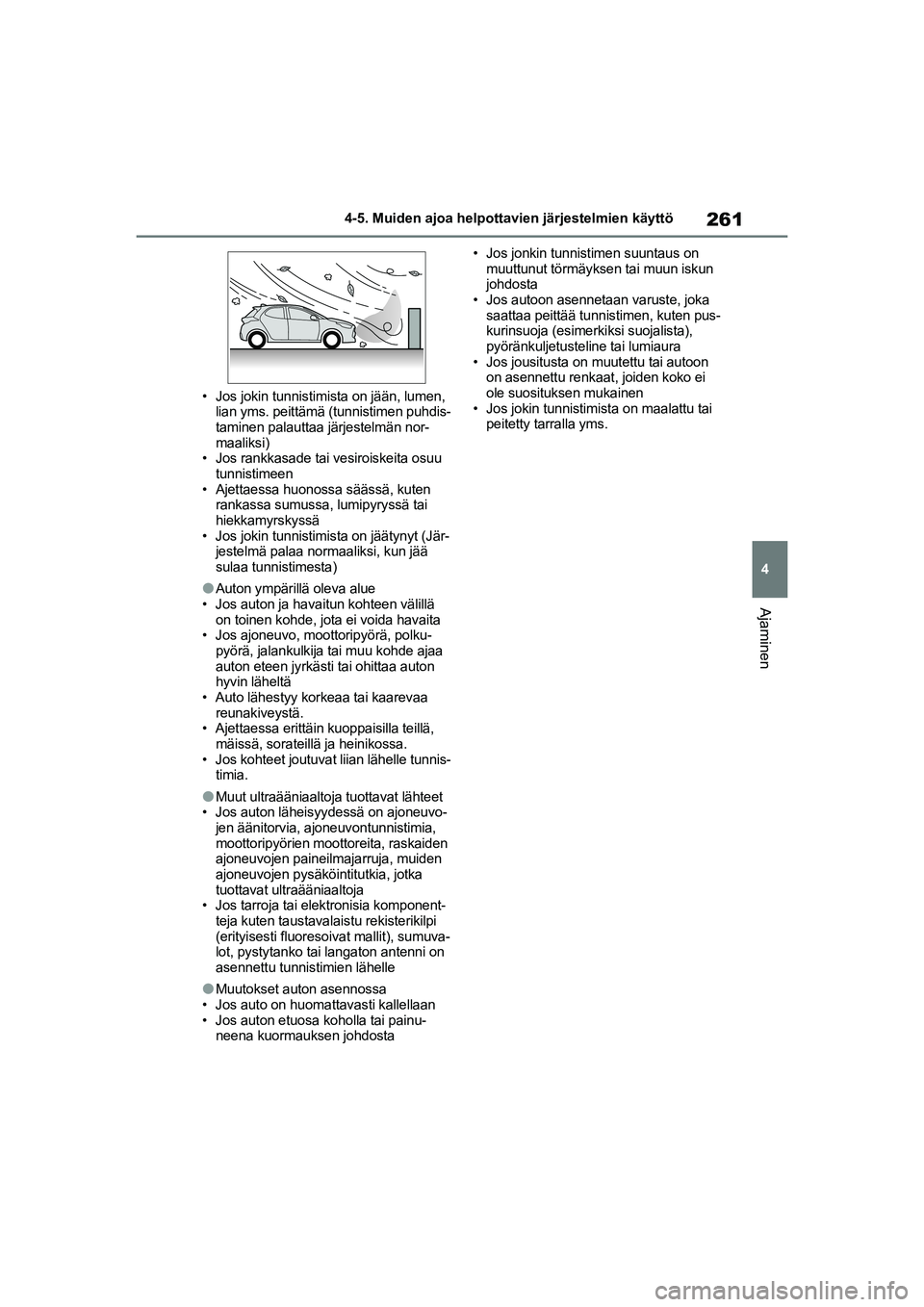

261
4
YARIS HV OMK0010FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
• Jos jokin tunnistimista on jään, lumen, lian yms. peittämä (tunnistimen puhdis-
taminen palauttaa järjestelmän nor-
maaliksi)
• Jos rankkasade tai vesiroiskeita osuu tunnistimeen
• Ajettaessa huonossa säässä, kuten rankassa sumussa, lumipyryssä tai
hiekkamyrskyssä
• Jos jokin tunnistimista on jäätynyt (Jär- jestelmä palaa normaaliksi, kun jää
sulaa tunnistimesta)
lAuton ympärillä oleva alue
• Jos auton ja havaitun kohteen välillä
on toinen kohde, jota ei voida havaita
• Jos ajoneuvo, moottoripyörä, polku- pyörä, jalankulkija tai muu kohde ajaa
auton eteen jyrkästi tai ohittaa auton
hyvin läheltä
• Auto lähestyy korkeaa tai kaarevaa
reunakiveystä.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Jos kohteet joutuvat liian lähelle tunnis- timia.
lMuut ultraääniaaltoja tuottavat lähteet
• Jos auton läheisyydessä on ajoneuvo- jen äänitorvia, ajoneuvontunnistimia,
moottoripyörien moottoreita, raskaiden
ajoneuvojen paineilmajarruja, muiden
ajoneuvojen pysäköintitutkia, jotka
tuottavat ultraääniaaltoja
• Jos tarroja tai elektronisia komponent- teja kuten taustavalaistu rekisterikilpi
(erityisesti fl uoresoivat mallit), sumuva-
lot, pystytanko tai langaton antenni on
asennettu tunnistimien lähelle
lMuutokset auton asennossa
• Jos auto on huomattavasti kallellaan
• Jos auton etuosa koholla tai painu- neena kuormauksen johdosta • Jos jonkin tunnistimen suuntaus on
muuttunut törmäyksen tai muun iskun
johdosta
• Jos autoon asennetaan varuste, joka saattaa peittää tunnistimen, kuten pus-
kurinsuoja (esimerki ksi suojalista),
pyöränkuljetusteline tai lumiaura
• Jos jousitusta on muutettu tai autoon on asennettu renkaat, joiden koko ei
ole suosituksen mukainen
• Jos jokin tunnistimista on maalattu tai peitetty tarralla yms.
OMK0010FI.book Page 261 Monday, March 1, 2021 2:40 PM

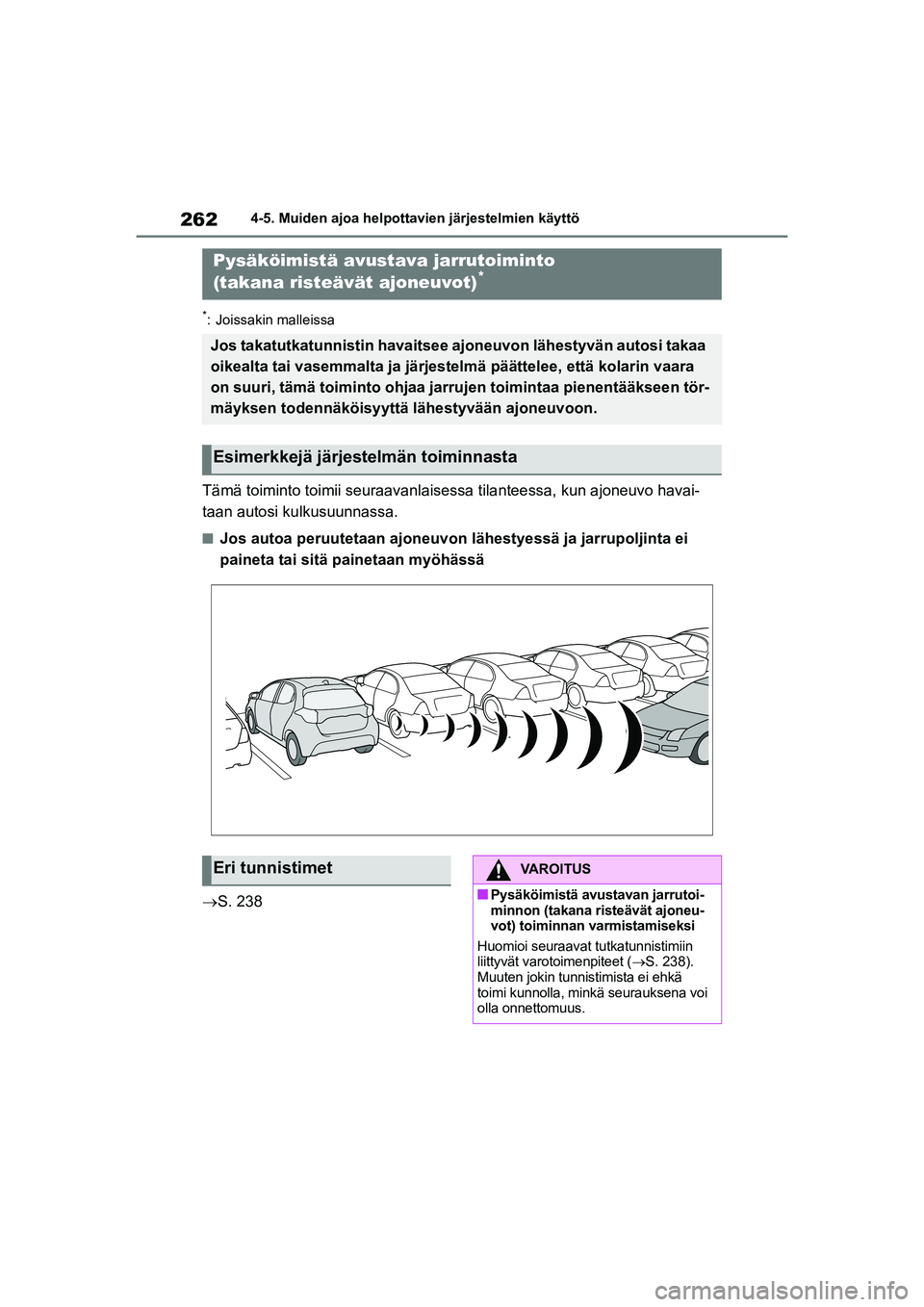

262
YARIS HV OMK0010FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
*: Joissakin malleissa
Tämä toiminto toimii seuraavanlaisessa tilanteessa, kun ajoneuvo havai-
taan autosi kulkusuunnassa.
nJos autoa peruutetaan ajoneuvon lähestyessä ja jarrupoljinta ei
paineta tai sitä painetaan myöhässä
 S. 238
Pysäköimistä avustava jarrutoiminto
(takana risteävät ajoneuvot)*
Jos takatutkatunnistin havaitsee ajoneuvon lähestyvän autosi takaa
oikealta tai vasemmalta ja järjestelmä päättelee, että kolarin vaara
on suuri, tämä toiminto ohjaa jarrujen toimintaa pienentääkseen tör-
mäyksen todennäköisyyttä lähestyvään ajoneuvoon.
Esimerkkejä järjestelmän toiminnasta
Eri tunnistimetVAROITUS
nPysäköimistä avustavan jarrutoi-
minnon (takana risteävät ajoneu-
vot) toiminnan varmistamiseksi
Huomioi seuraavat tutkatunnistimiin
liittyvät varotoimenpiteet ( S. 238).
Muuten jokin tunnistimista ei ehkä
toimi kunnolla, mi nkä seurauksena voi
olla onnettomuus.
OMK0010FI.book Page 262 Monday, March 1, 2021 2:40 PM

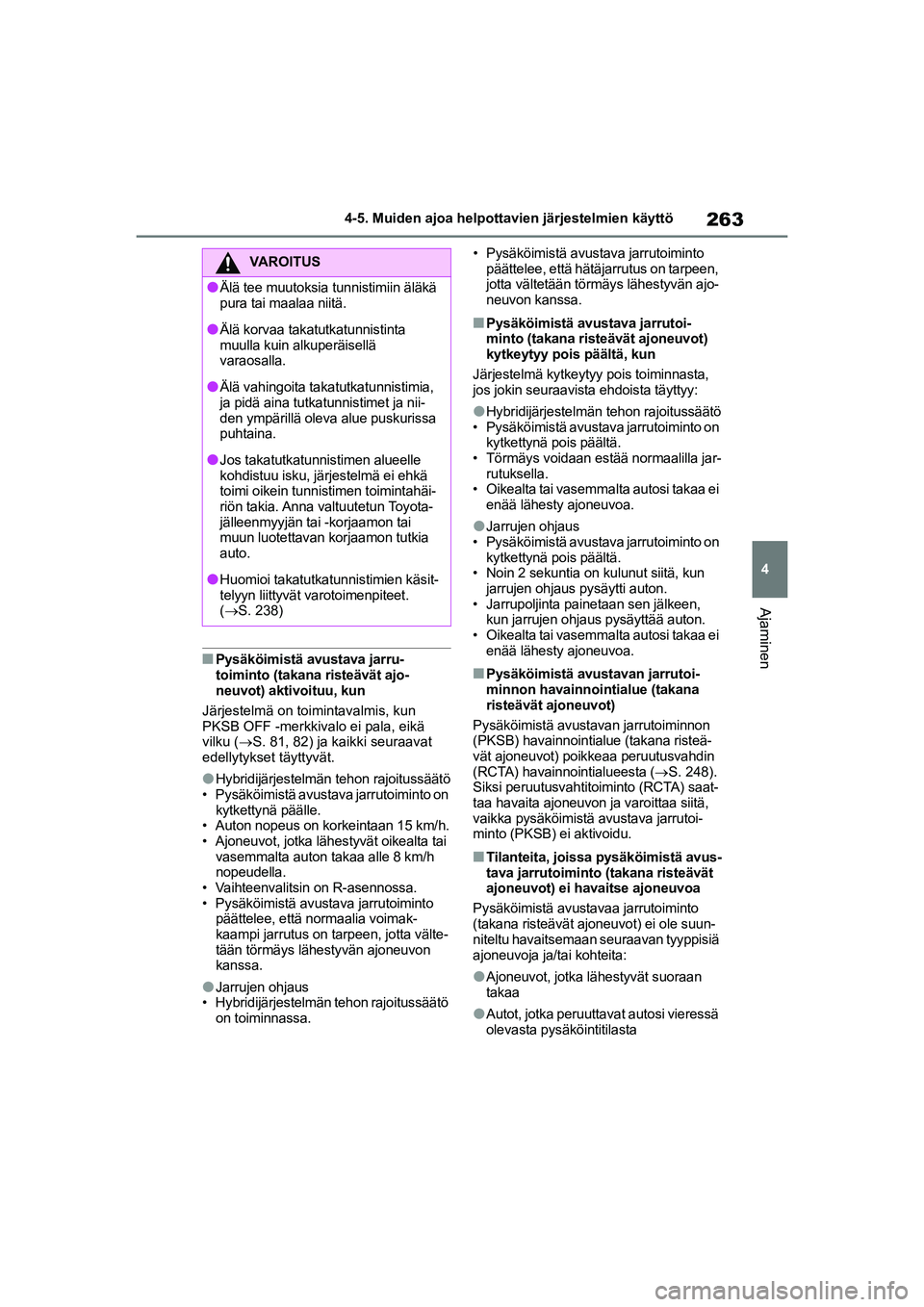

263
4
YARIS HV OMK0010FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
nPysäköimistä avustava jarru-toiminto (takana risteävät ajo-
neuvot) aktivoituu, kun
Järjestelmä on toimintavalmis, kun
PKSB OFF -merkkivalo ei pala, eikä
vilku ( S. 81, 82) ja kaikki seuraavat
edellytykset täyttyvät.
lHybridijärjestelmän tehon rajoitussäätö
• Pysäköimistä avustava jarrutoiminto on
kytkettynä päälle.
• Auton nopeus on korkeintaan 15 km/h.
• Ajoneuvot, jotka lähestyvät oikealta tai vasemmalta auton takaa alle 8 km/h
nopeudella.
• Vaihteenvalitsin on R-asennossa.
• Pysäköimistä avustava jarrutoiminto
päättelee, että normaalia voimak-
kaampi jarrutus on tarpeen, jotta välte-
tään törmäys lähestyvän ajoneuvon
kanssa.
lJarrujen ohjaus
• Hybridijärjestelmän tehon rajoitussäätö on toiminnassa. • Pysäköimistä avustava jarrutoiminto
päättelee, että hätäjarrutus on tarpeen,
jotta vältetään törmäys lähestyvän ajo-
neuvon kanssa.
nPysäköimistä avustava jarrutoi-
minto (takana risteävät ajoneuvot)
kytkeytyy pois päältä, kun
Järjestelmä kytkeytyy pois toiminnasta,
jos jokin seuraavista ehdoista täyttyy:
lHybridijärjestelmän tehon rajoitussäätö
• Pysäköimistä avustava jarrutoiminto on kytkettynä pois päältä.
• Törmäys voidaan estää normaalilla jar- rutuksella.
• Oikealta tai vasemmalta autosi takaa ei
enää lähesty ajoneuvoa.
lJarrujen ohjaus
• Pysäköimistä avustava jarrutoiminto on kytkettynä pois päältä.
• Noin 2 sekuntia on kulunut siitä, kun
jarrujen ohjaus pysäytti auton.
• Jarrupoljinta painetaan sen jälkeen, kun jarrujen ohjaus pysäyttää auton.
• Oikealta tai vasemmalta autosi takaa ei enää lähesty ajoneuvoa.
nPysäköimistä avustavan jarrutoi-
minnon havainnointialue (takana
risteävät ajoneuvot)
Pysäköimistä avustavan jarrutoiminnon
(PKSB) havainnointialue (takana risteä-
vät ajoneuvot) poikkeaa peruutusvahdin
(RCTA) havainnointialueesta ( S. 248).
Siksi peruutusvahtitoi minto (RCTA) saat-
taa havaita ajoneuvon ja varoittaa siitä,
vaikka pysäköimistä avustava jarrutoi-
minto (PKSB) ei aktivoidu.
nTilanteita, joissa pysäköimistä avus-
tava jarrutoiminto (takana risteävät
ajoneuvot) ei havaitse ajoneuvoa
Pysäköimistä avustavaa jarrutoiminto
(takana risteävät ajoneuvot) ei ole suun-
niteltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai kohteita:
lAjoneuvot, jotka lähestyvät suoraan
takaa
lAutot, jotka peruutta vat autosi vieressä
olevasta pysäköintitilasta
VAROITUS
lÄlä tee muutoksia tunnistimiin äläkä
pura tai maalaa niitä.
lÄlä korvaa takatutkatunnistinta
muulla kuin alkuperäisellä
varaosalla.
lÄlä vahingoita takatutkatunnistimia,
ja pidä aina tutkatunnistimet ja nii-
den ympärillä oleva alue puskurissa
puhtaina.
lJos takatutkatunnistimen alueelle
kohdistuu isku, järjestelmä ei ehkä
toimi oikein tunnistimen toimintahäi-
riön takia. Anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia
auto.
lHuomioi takatutkatunnistimien käsit-
telyyn liittyvät varotoimenpiteet.
(  S. 238)
OMK0010FI.book Page 263 Monday, March 1, 2021 2:40 PM

264
YARIS HV OMK0010FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
lAjoneuvot, joita tunnistimet eivät
havaitse johtuen esteistä
lAjoneuvot, jotka yllättäen kiihdyttävät
tai hidastavat vauhtiaan autosi lähei-
syydessä
lSuojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja samankaltaiset
paikallaan olevat esineet
*
lPienet moottoripyörät, polkupyörät,
jalankulkijat tms.*
lAjoneuvot, jotka liikkuvat poispäin
autostasi
lAjoneuvot, jotka lähestyvät autosi vie-
ressä olevista py säköintitiloista*
lKohteet, jotka ovat erittäin lähellä tut-
katunnistinta*
lAjoneuvot, jotka lähestyvät oikealta tai
vasemmalta auton takaa alle 8 km/h
nopeudella.
lAjoneuvot, jotka lähestyvät oikealta tai
vasemmalta auton takaa yli 24 km/h
nopeudella.
*: Järjestelmän kyky havaita ajoneuvo
ja/tai kohde riippuu olosuhteista.
nPeruutusvahdin (RCTA) summeri
Riippumatta siitä, onko peruutusvahti kyt-
ketty päälle vai ei ( S. 247), jos peruu-
tusvahdin automaattinen jarrutustoiminto
on kytketty päälle ( S. 252) ja jarrujen
ohjaustoiminto aktivoituu, summeri hälyt-
tää ilmoittaakseen asiasta kuljettajalle.
nTilanteita, joissa järjestelmä saattaa
aktivoitua, vaikka törmäyksen riskiä
ei ole
Tietyissä tilanteissa, kuten seuraavissa,
pysäköimistä avustava jarrutoiminto
(takana risteävät ajone uvot) saattaa akti-
voitua, vaikka törmäyksen vaaraa ei ole
lKun pysäköintitila on kadulle päin ja
ajoneuvot ajavat tiellä
lJos havaittu ajoneuvo kääntyy lähesty-
essään autoasi
lJos ajoneuvo ohittaa autosi sivulta
lJos etäisyys autosi ja metallisten esi-
neiden, kuten suojakaiteiden, seinien,
liikennemerkkien tai pysäköidyn ajo-
neuvon, joka saattaa heijastaa säh-
köaaltoja auton takaosaan, välillä on
lyhyt
lKun autosi lähellä on pyöriviä kohteita,
kuten esimerkiksi ilm astointilaitteen
tuulettimet
OMK0010FI.book Page 264 Monday, March 1, 2021 2:40 PM

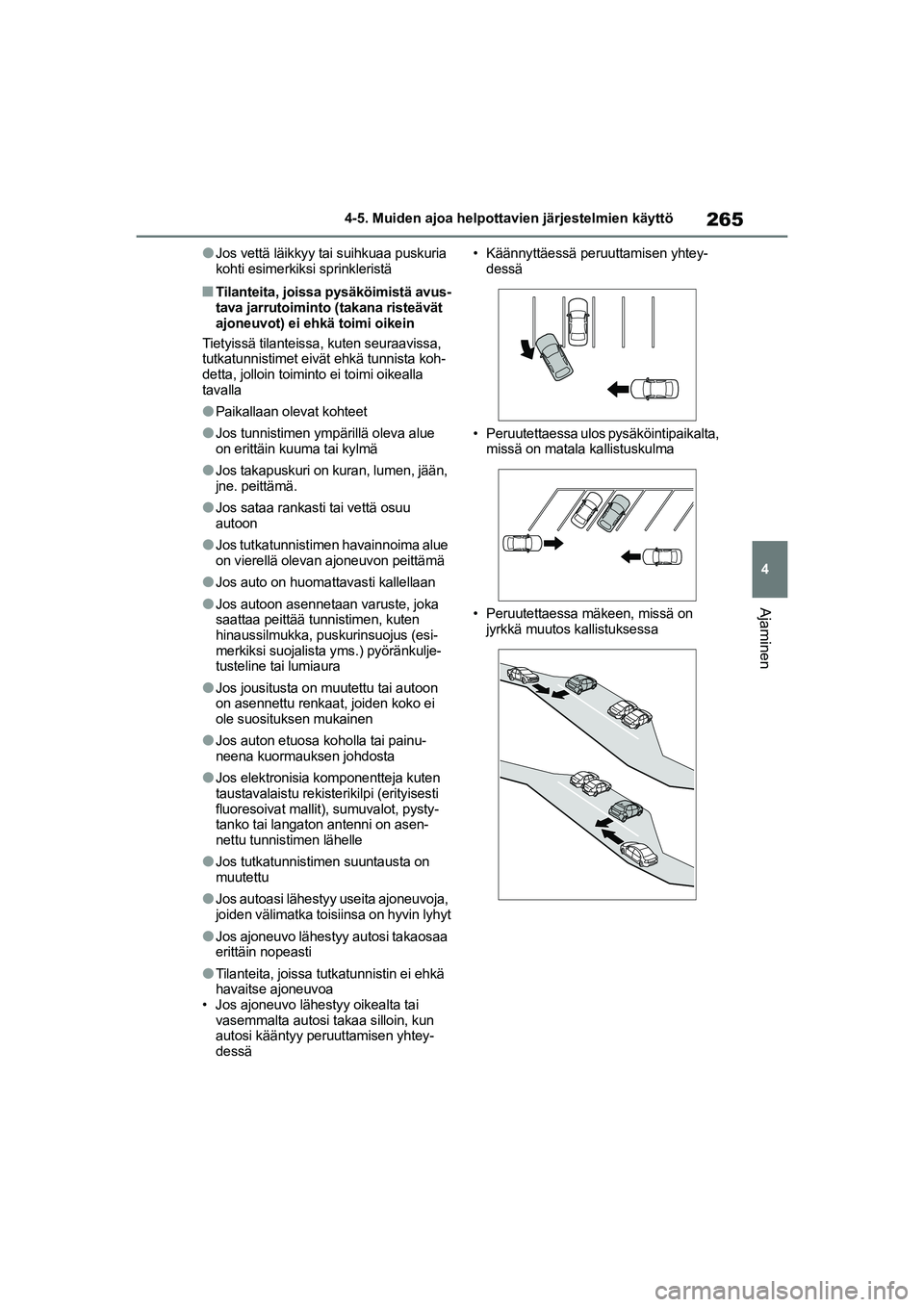

265
4
YARIS HV OMK0010FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
lJos vettä läikkyy tai suihkuaa puskuria
kohti esimerkiksi sprinkleristä
nTilanteita, joissa pysäköimistä avus-
tava jarrutoiminto (takana risteävät
ajoneuvot) ei ehkä toimi oikein
Tietyissä tilanteissa, kuten seuraavissa,
tutkatunnistimet eivät ehkä tunnista koh-
detta, jolloin toiminto ei toimi oikealla
tavalla
lPaikallaan olevat kohteet
lJos tunnistimen ympärillä oleva alue
on erittäin kuuma tai kylmä
lJos takapuskuri on kuran, lumen, jään,
jne. peittämä.
lJos sataa rankasti tai vettä osuu
autoon
lJos tutkatunnistimen havainnoima alue
on vierellä olevan ajoneuvon peittämä
lJos auto on huomattavasti kallellaan
lJos autoon asennetaan varuste, joka
saattaa peittää tunnistimen, kuten
hinaussilmukka, puskurinsuojus (esi-
merkiksi suojalista yms.) pyöränkulje-
tusteline tai lumiaura
lJos jousitusta on muutettu tai autoon
on asennettu renkaat, joiden koko ei
ole suosituksen mukainen
lJos auton etuosa koholla tai painu-
neena kuormauksen johdosta
lJos elektronisia komponentteja kuten
taustavalaistu rekisterikilpi (erityisesti
fluoresoivat mallit), sumuvalot, pysty-
tanko tai langaton antenni on asen-
nettu tunnistimen lähelle
lJos tutkatunnistimen suuntausta on
muutettu
lJos autoasi lähestyy useita ajoneuvoja,
joiden välimatka toisiinsa on hyvin lyhyt
lJos ajoneuvo lähestyy autosi takaosaa
erittäin nopeasti
lTilanteita, joissa tutkatunnistin ei ehkä
havaitse ajoneuvoa
• Jos ajoneuvo lähestyy oikealta tai vasemmalta autosi takaa silloin, kun
autosi kääntyy peruuttamisen yhtey-
dessä • Käännyttäessä peruuttamisen yhtey-
dessä
• Peruutettaessa ulos pysäköintipaikalta, missä on matala kallistuskulma
• Peruutettaessa mäkeen, missä on jyrkkä muutos kallistuksessa
OMK0010FI.book Page 265 Monday, March 1, 2021 2:40 PM

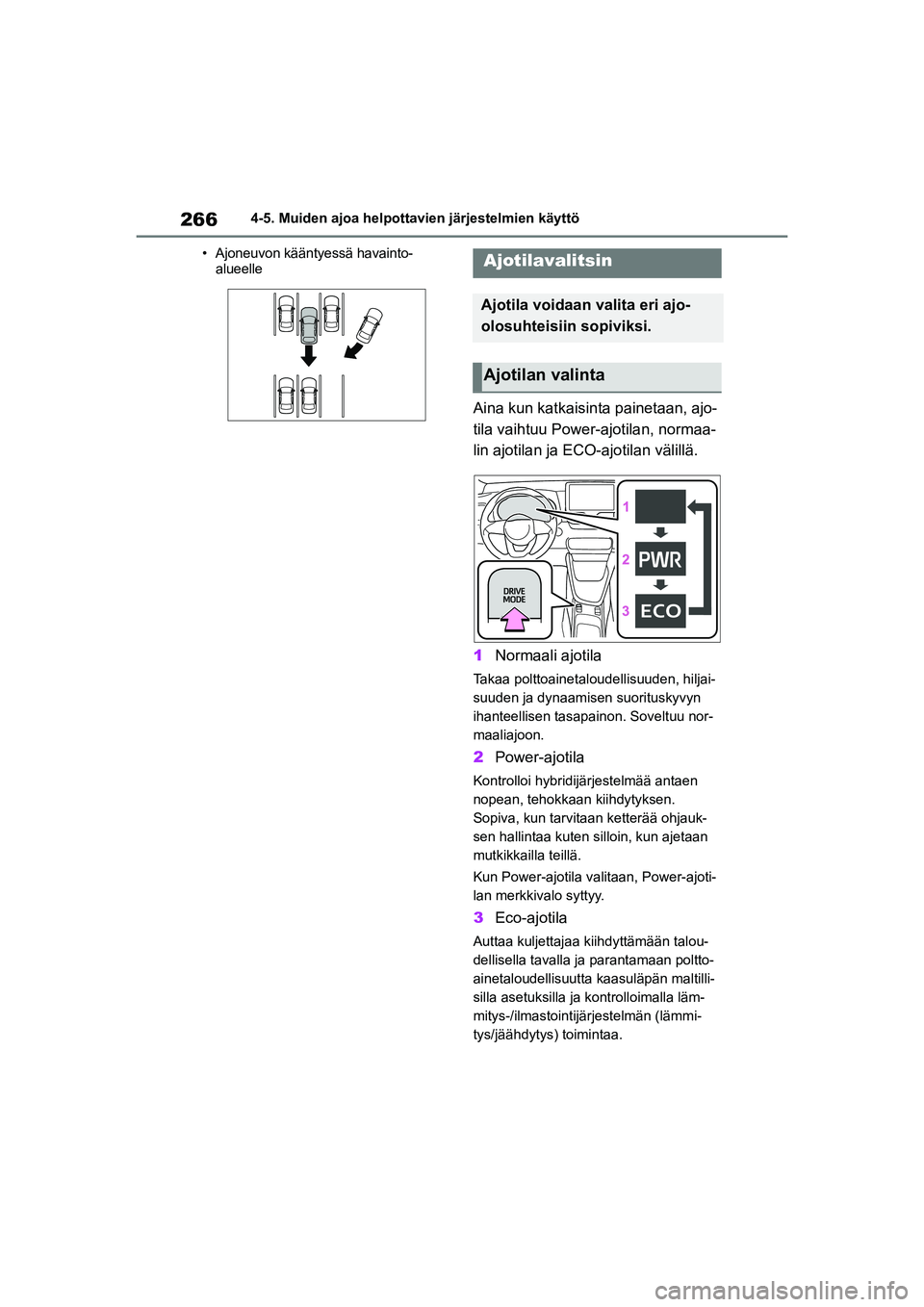

266
YARIS HV OMK0010FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
• Ajoneuvon kääntyessä havainto- alueelle
Aina kun katkaisinta painetaan, ajo-
tila vaihtuu Power-ajotilan, normaa-
lin ajotilan ja ECO-ajotilan välillä.
1 Normaali ajotila
Takaa polttoainetaloudellisuuden, hiljai-
suuden ja dynaamisen suorituskyvyn
ihanteellisen tasapainon. Soveltuu nor-
maaliajoon.
2Power-ajotila
Kontrolloi hybridijärjestelmää antaen
nopean, tehokkaan kiihdytyksen.
Sopiva, kun tarvitaan ketterää ohjauk-
sen hallintaa kuten silloin, kun ajetaan
mutkikkailla teillä.
Kun Power-ajotila valitaan, Power-ajoti-
lan merkkivalo syttyy.
3Eco-ajotila
Auttaa kuljettajaa kiihdyttämään talou-
dellisella tavalla ja parantamaan poltto-
ainetaloudellisuutta kaasuläpän maltilli-
silla asetuksilla ja kontrolloimalla läm-
mitys-/ilmastointijärjestelmän (lämmi-
tys/jäähdytys) toimintaa.
Ajotilavalitsin
Ajotila voidaan valita eri ajo-
olosuhteisiin sopiviksi.
Ajotilan valinta
OMK0010FI.book Page 266 Monday, March 1, 2021 2:40 PM

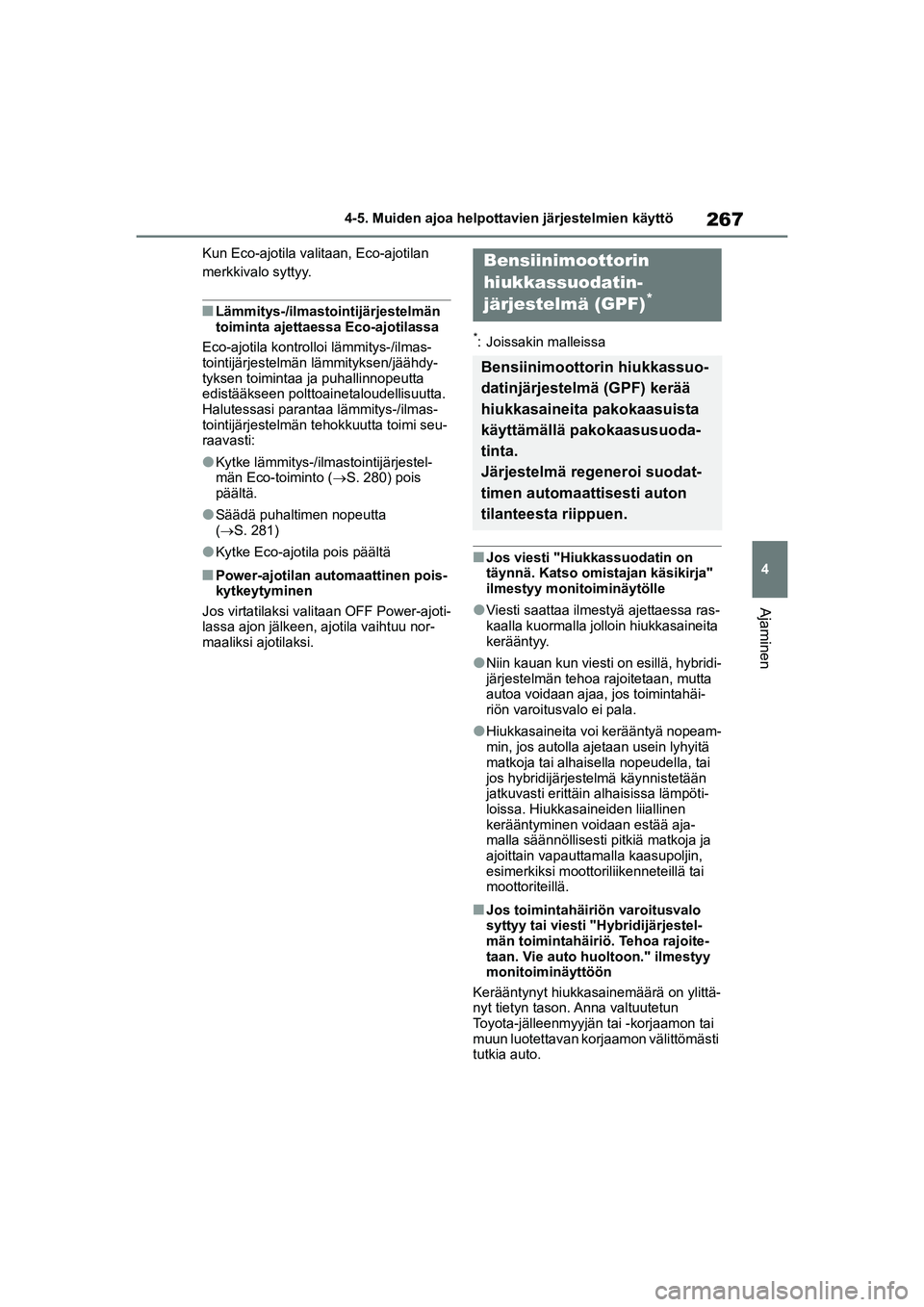

267
4
YARIS HV OMK0010FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
Kun Eco-ajotila valitaan, Eco-ajotilan
merkkivalo syttyy.
nLämmitys-/ilmastointijärjestelmän
toiminta ajettaessa Eco-ajotilassa
Eco-ajotila kontrolloi lämmitys-/ilmas-
tointijärjestelmän lämmityksen/jäähdy-
tyksen toimintaa ja puhallinnopeutta
edistääkseen polttoai netaloudellisuutta.
Halutessasi parant aa lämmitys-/ilmas-
tointijärjestelmän tehokkuutta toimi seu-
raavasti:
lKytke lämmitys-/ilmastointijärjestel-
män Eco-toiminto ( S. 280) pois
päältä.
lSäädä puhaltimen nopeutta
(S. 281)
lKytke Eco-ajotila pois päältä
nPower-ajotilan automaattinen pois-
kytkeytyminen
Jos virtatilaksi vali taan OFF Power-ajoti-
lassa ajon jälkeen, ajotila vaihtuu nor-
maaliksi ajotilaksi.
*: Joissakin malleissa
nJos viesti "Hiukkassuodatin on
täynnä. Katso omistajan käsikirja"
ilmestyy monitoiminäytölle
lViesti saattaa ilmestyä ajettaessa ras-
kaalla kuormalla jolloin hiukkasaineita
kerääntyy.
lNiin kauan kun viesti on esillä, hybridi-
järjestelmän tehoa rajoitetaan, mutta
autoa voidaan ajaa, jos toimintahäi-
riön varoitusvalo ei pala.
lHiukkasaineita voi kerääntyä nopeam-
min, jos autolla ajetaan usein lyhyitä
matkoja tai alhaisella nopeudella, tai
jos hybridijärjestelmä käynnistetään
jatkuvasti erittäin alhaisissa lämpöti-
loissa. Hiukkasaineiden liiallinen
kerääntyminen voidaan estää aja-
malla säännöllisesti pitkiä matkoja ja
ajoittain vapauttamalla kaasupoljin,
esimerkiksi moottoriliikenneteillä tai
moottoriteillä.
nJos toimintahäiriön varoitusvalo
syttyy tai viesti "Hybridijärjestel-
män toimintahäiriö. Tehoa rajoite-
taan. Vie auto huoltoon." ilmestyy
monitoiminäyttöön
Kerääntynyt hiukkasainemäärä on ylittä-
nyt tietyn tason. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon välittömästi
tutkia auto.
Bensiinimoottorin
hiukkassuodatin-
järjestelmä (GPF)
*
Bensiinimoottorin hiukkassuo-
datinjärjestelmä (GPF) kerää
hiukkasaineita pakokaasuista
käyttämällä pakokaasusuoda-
tinta.
Järjestelmä regeneroi suodat-
timen automaattisesti auton
tilanteesta riippuen.
OMK0010FI.book Page 267 Monday, March 1, 2021 2:40 PM

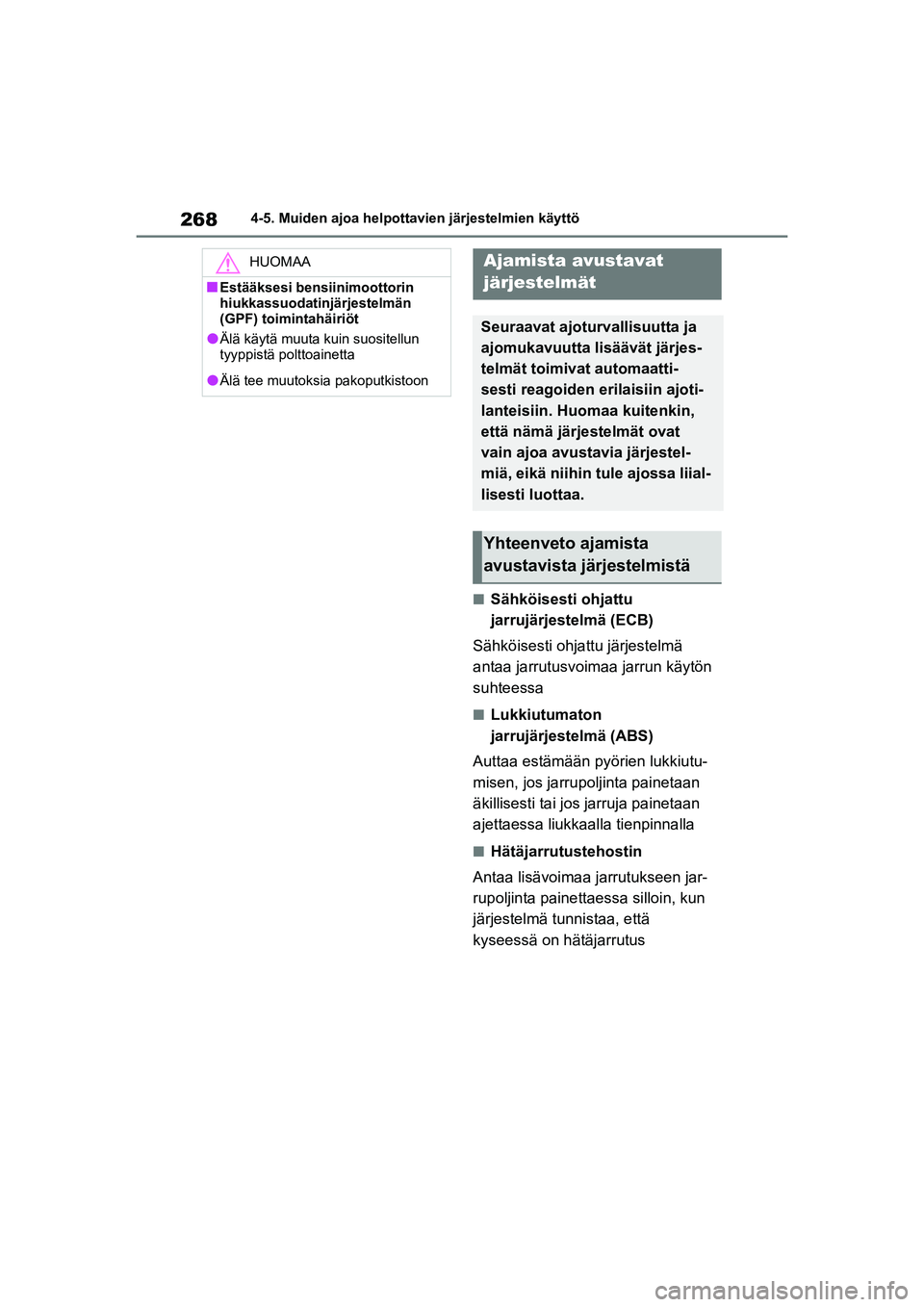

268
YARIS HV OMK0010FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
nSähköisesti ohjattu
jarrujärjestelmä (ECB)
Sähköisesti ohjattu järjestelmä
antaa jarrutusvoimaa jarrun käytön
suhteessa
nLukkiutumaton
jarrujärjestelmä (ABS)
Auttaa estämään pyörien lukkiutu-
misen, jos jarru poljinta painetaan
äkillisesti tai jos jarruja painetaan
ajettaessa liukkaalla tienpinnalla
nHätäjarrutustehostin
Antaa lisävoimaa jarrutukseen jar-
rupoljinta painett aessa silloin, kun
järjestelmä tunn istaa, että
kyseessä on hätäjarrutus
HUOMAA
nEstääksesi bensiinimoottorin
hiukkassuodatinjärjestelmän
(GPF) toimin tahäiriöt
lÄlä käytä muuta kuin suositellun
tyyppistä polttoainetta
lÄlä tee muutoksia pakoputkistoon
Ajamista avustavat
järjestelmät
Seuraavat ajoturvallisuutta ja
ajomukavuutta lisäävät järjes-
telmät toimivat automaatti-
sesti reagoiden erilaisiin ajoti-
lanteisiin. Huomaa kuitenkin,
että nämä järjestelmät ovat
vain ajoa avustavia järjestel-
miä, eikä niihin tule ajossa liial-
lisesti luottaa.
Yhteenveto ajamista
avustavista järjestelmistä
OMK0010FI.book Page 268 Monday, March 1, 2021 2:40 PM

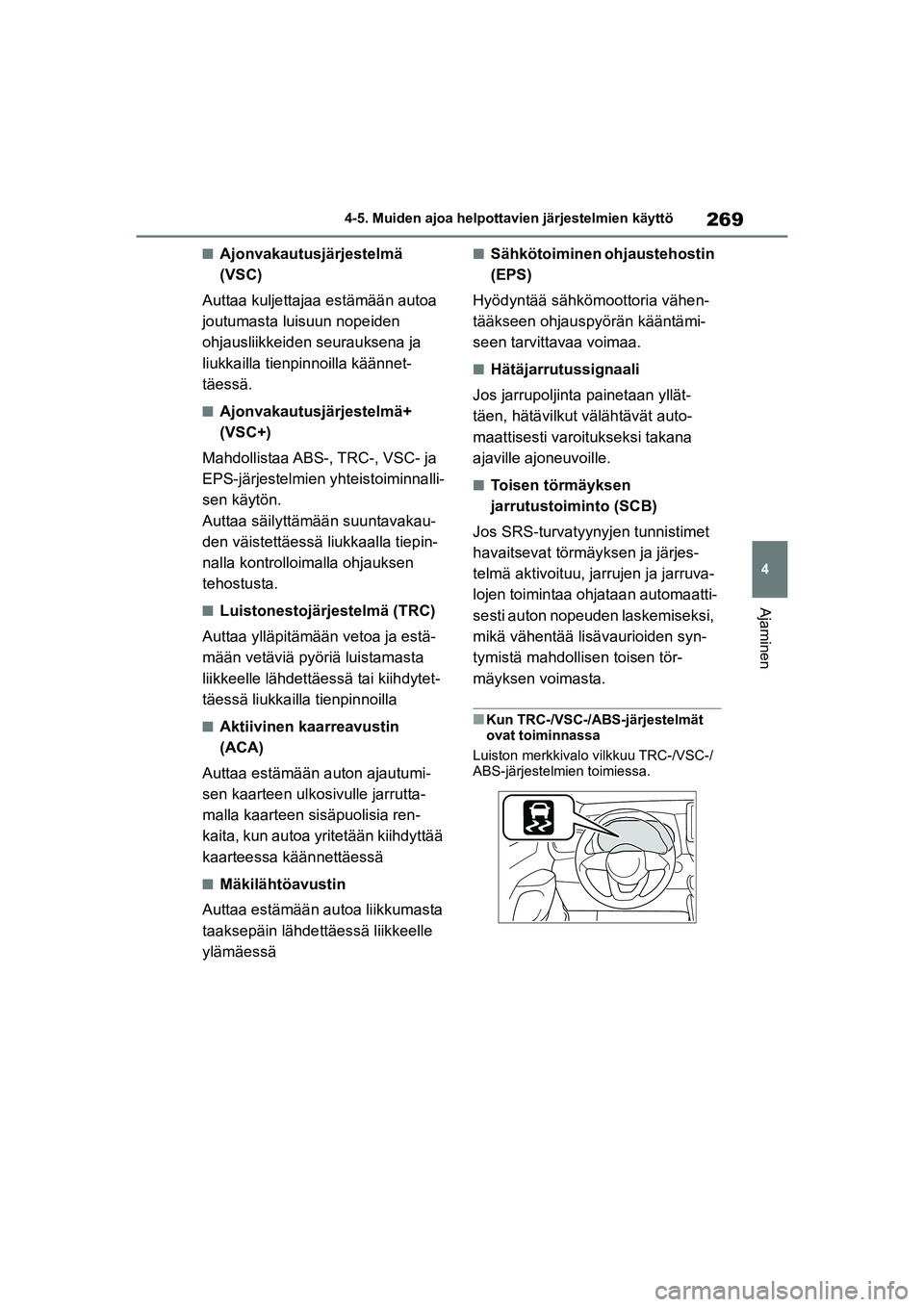

269
4
YARIS HV OMK0010FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
nAjonvakautusjärjestelmä
(VSC)
Auttaa kuljettajaa estämään autoa
joutumasta luisuun nopeiden
ohjausliikkeiden seurauksena ja
liukkailla tienpinnoilla käännet-
täessä.
nAjonvakautusjärjestelmä+
(VSC+)
Mahdollistaa ABS-, TRC-, VSC- ja
EPS-järjestelmien yhteistoiminnalli-
sen käytön.
Auttaa säilyttämä än suuntavakau-
den väistettäessä liukkaalla tiepin-
nalla kontrolloimalla ohjauksen
tehostusta.
nLuistonestojärjestelmä (TRC)
Auttaa ylläpitämään vetoa ja estä-
mään vetäviä pyöriä luistamasta
liikkeelle lähdettäes sä tai kiihdytet-
täessä liukkailla tienpinnoilla
nAktiivinen kaarreavustin
(ACA)
Auttaa estämään auton ajautumi-
sen kaarteen ulkosivulle jarrutta-
malla kaarteen sisäpuolisia ren-
kaita, kun autoa yritetään kiihdyttää
kaarteessa käännettäessä
nMäkilähtöavustin
Auttaa estämään autoa liikkumasta
taaksepäin lähdettäessä liikkeelle
ylämäessä
nSähkötoiminen ohjaustehostin
(EPS)
Hyödyntää sähkömoottoria vähen-
tääkseen ohjausp yörän kääntämi-
seen tarvittavaa voimaa.
nHätäjarrutussignaali
Jos jarrupoljinta painetaan yllät-
täen, hätävilkut välähtävät auto-
maattisesti varoitukseksi takana
ajaville ajoneuvoille.
nToisen törmäyksen
jarrutustoiminto (SCB)
Jos SRS-turvatyynyjen tunnistimet
havaitsevat törmäyksen ja järjes-
telmä aktivoituu, jarrujen ja jarruva-
lojen toimintaa ohja taan automaatti-
sesti auton nopeuden laskemiseksi,
mikä vähentää lisävaurioiden syn-
tymistä mahdollisen toisen tör-
mäyksen voimasta.
nKun TRC-/VSC-/ABS-järjestelmät
ovat toiminnassa
Luiston merkkivalo vilkkuu TRC-/VSC-/
ABS-järjestelmien toimiessa.
OMK0010FI.book Page 269 Monday, March 1, 2021 2:40 PM

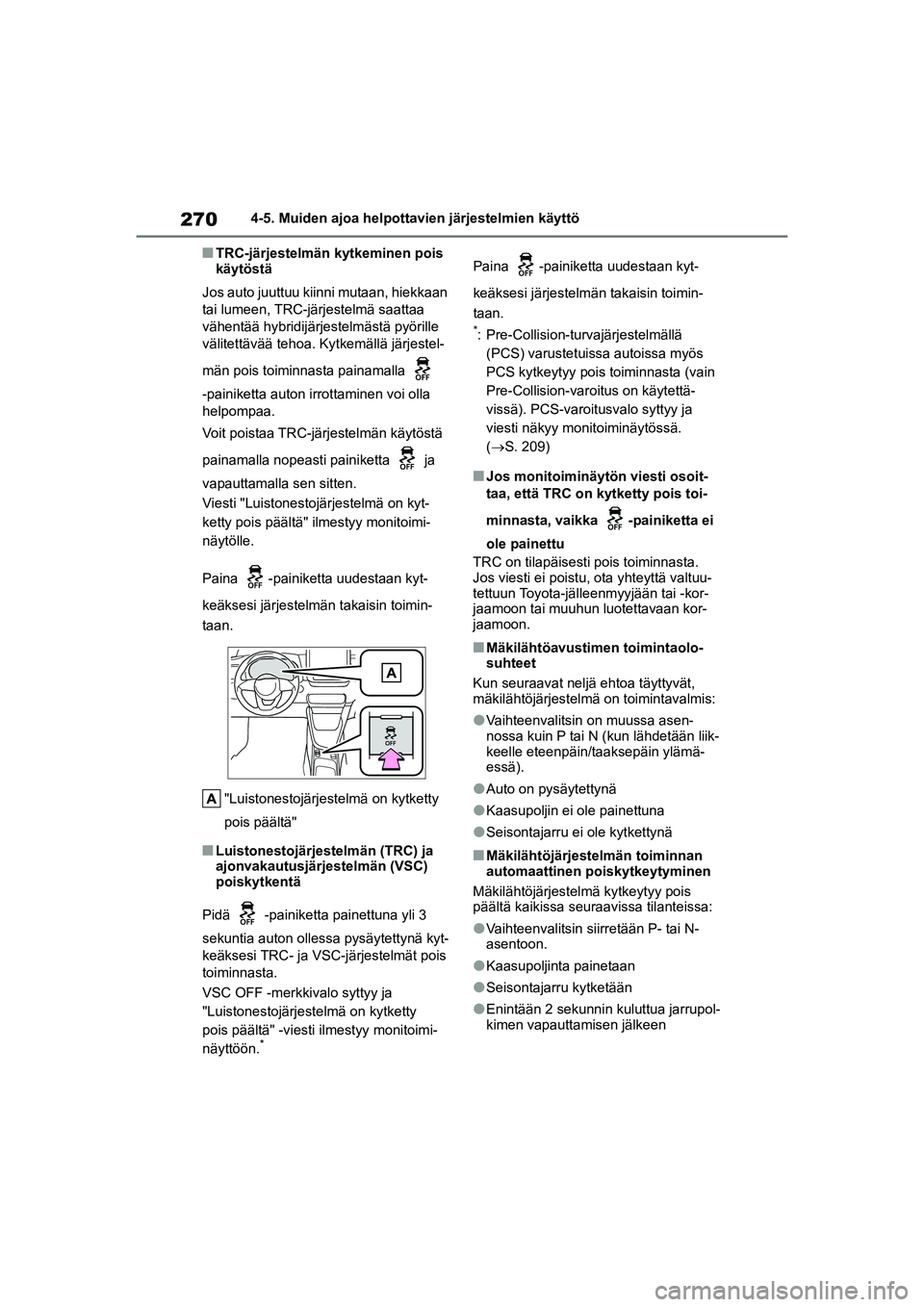

270
YARIS HV OMK0010FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
nTRC-järjestelmän kytkeminen pois
käytöstä
Jos auto juuttuu kiinni mutaan, hiekkaan
tai lumeen, TRC-järjestelmä saattaa
vähentää hybridijärjestelmästä pyörille
välitettävää tehoa. Ky tkemällä järjestel-
män pois toiminnasta painamalla
-painiketta auton irrottaminen voi olla
helpompaa.
Voit poistaa TRC-järjestelmän käytöstä
painamalla nopeasti painiketta ja
vapauttamalla sen sitten.
Viesti "Luistonestojärjestelmä on kyt-
ketty pois päältä" ilmestyy monitoimi-
näytölle.
Paina -painiketta uudestaan kyt-
keäksesi järjestelmän takaisin toimin-
taan.
"Luistonestojärjestelmä on kytketty
pois päältä"
nLuistonestojärjestelmän (TRC) ja
ajonvakautusjärjestelmän (VSC)
poiskytkentä
Pidä -painiketta painettuna yli 3
sekuntia auton ollessa pysäytettynä kyt-
keäksesi TRC- ja VS C-järjestelmät pois
toiminnasta.
VSC OFF -merkkivalo syttyy ja
"Luistonestojärjestelmä on kytketty
pois päältä" -viesti ilmestyy monitoimi-
näyttöön.
*
Paina -painiketta uudestaan kyt-
keäksesi järjestelmän takaisin toimin-
taan.
*: Pre-Collision-tur vajärjestelmällä
(PCS) varustetuissa autoissa myös
PCS kytkeytyy pois toiminnasta (vain
Pre-Collision-varoitus on käytettä-
vissä). PCS-varoit usvalo syttyy ja
viesti näkyy monitoiminäytössä.
(S. 209)
nJos monitoiminäytön viesti osoit-
taa, että TRC on kytketty pois toi-
minnasta, vaikka -painiketta ei
ole painettu
TRC on tilapäisesti pois toiminnasta.
Jos viesti ei poistu, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan kor-
jaamoon.
nMäkilähtöavustimen toimintaolo-
suhteet
Kun seuraavat neljä ehtoa täyttyvät,
mäkilähtöjärjestelmä on toimintavalmis:
lVaihteenvalitsin on muussa asen-
nossa kuin P tai N (kun lähdetään liik-
keelle eteenpäin/taaksepäin ylämä-
essä).
lAuto on pysäytettynä
lKaasupoljin ei ole painettuna
lSeisontajarru ei ole kytkettynä
nMäkilähtöjärjest elmän toiminnan
automaattinen poiskytkeytyminen
Mäkilähtöjärjestel mä kytkeytyy pois
päältä kaikissa seur aavissa tilanteissa:
lVaihteenvalitsin siirretään P- tai N-
asentoon.
lKaasupoljinta painetaan
lSeisontajarru kytketään
lEnintään 2 sekunnin kuluttua jarrupol-
kimen vapauttamisen jälkeen
OMK0010FI.book Page 270 Monday, March 1, 2021 2:40 PM
