Intelligent autobroms (korsande trafik
bakom bilen)
→Sid. 226
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
Kontrollera alltid att omgivningen är
säker medan du kör.
Beroende på bilen och rådande
vägförhållanden aktiveras eventuellt
inte systemet.
Sensorernas och radarns
detekteringskapacitet är begränsad.
Kontrollera alltid att omgivningen är
säker medan du kör.
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
VARNING!(Fortsättning)
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har anpassats eller om
däck med annan storlek än
specificerat har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd,
(en extra list, etc), cykelhållare eller
snöplog
• Vid anvädning av en automatisk
tvättanordning
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Om bilen körs på ett sportigt sätt
eller i terräng
• Om däcken inte har korrekt lufttryck
• När däcken är mycket slitna
• När snökedjor, nödhjul eller
punkteringsreparationssats används
OBSERVERA
Om “PKSB Unavailable” visas på
informationsdisplayen och
kontrollampan PKSB OFF lyser
Om det här meddelandet visas strax
efter att startknappen tryckts till
tändningsläge ska du köra bilen
försiktigt och vara uppmärksam på
omgivningen. Du kan behöva köra bilen
en viss tid innan systemet återgår till
normal funktion. (Om systemet inte har
återfått normal funktion efter en stunds
körning ska du rengöra sensorerna och
de omgivande ytorna på stötfångarna.)
4.5 Använda körstödssystemen
219
4
Körning

Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Samtliga
funktioner för den intelligenta
autobromsen (statiska föremål och
korsande trafik bakom bilen)
aktiveras/inaktiveras samtidigt.
Använd de rattmonterade kontrollerna
till att aktivera/inaktivera den
intelligenta autobromsen. (→Sid. 82,
Sid. 88)
1. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten för att välja.
2. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten för att välja, tryck sedan
på.
När den intelligenta autobromsen är
avstängd tänds kontrollampan PKSB
OFF (→Sid. 72).
Välj
på informationsdisplayen,
väljoch därefter "On" för att slå
på systemet igen när det har varit
avstängt. Om systemet stängs av med
den här metoden kan det inte sättas
på igen genom att startknappen
trycks till avstängt läge och därefter
till tändningsläge.
Display och summerton för
begränsning av hybridsystemets effekt
och bromsreglering
Om begränsningen av hybridsystemets
effekt, eller bromsregleringen, aktiveras
uppmärksammas föraren med en
summerton och ett meddelande på
informationsdisplayen och
vindrutedisplayen (i förekommande fall).
Beroende på situationen aktiveras
begränsningen av hybridsystemets effekt
för att antingen begränsa accelerationen
eller begränsa effekten så mycket som
möjligt.• Begränsning av hybridsystemets
uteffekt är aktiv. (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Informationsdisplay: ”Object Detected
Acceleration Reduced”
Vindrutedisplay (i förekommande fall):
Ingen varning visas
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
• Begränsning av hybridsystemets
uteffekt är aktiv (mesta möjliga
begränsning av acceleration)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Informationsdisplay och
vindrutedisplay: (i förekommande fall):
"BRAKE!"
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bromsreglering är aktiv
Systemet bedömde att nödbromsning är
nödvändig.
Informationsdisplay och
vindrutedisplay: (i förekommande fall):
"BRAKE!"
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bilen stoppas av att systemet
aktiveras
Bilen har stoppas av
bromsregleringsfunktionen
Informationsdisplay och vindrutedisplay
(i förekommande fall): “Switch to Brake”
(Om gaspedalen inte är nedtrampad
visas “Press Brake Pedal”.)
PKSB OFF, kontrollampa: Lyser
Summerton: Kort ljudsignal
4.5 Använda körstödssystemen
220

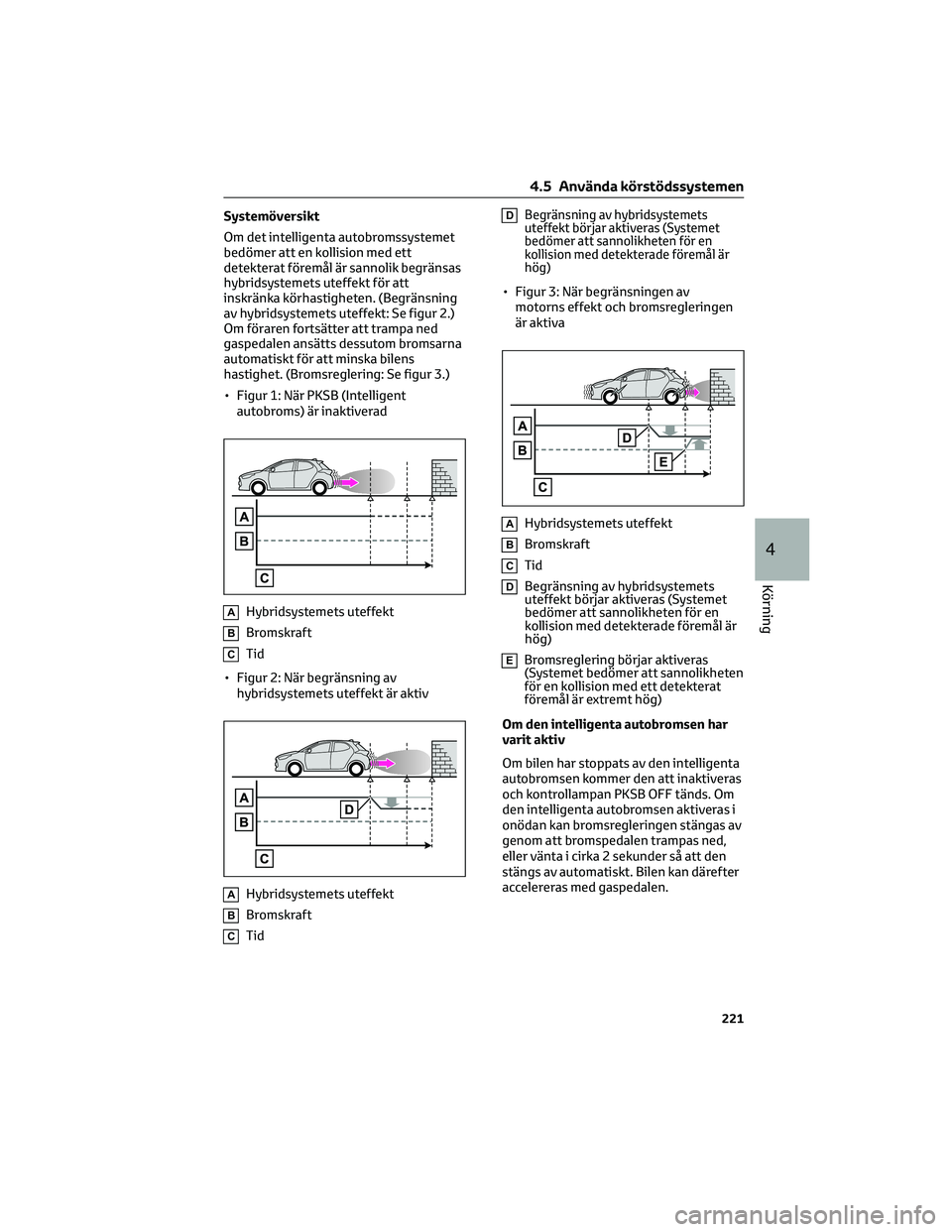

Systemöversikt
Om det intelligenta autobromssystemet
bedömer att en kollision med ett
detekterat föremål är sannolik begränsas
hybridsystemets uteffekt för att
inskränka körhastigheten. (Begränsning
av hybridsystemets uteffekt: Se figur 2.)
Om föraren fortsätter att trampa ned
gaspedalen ansätts dessutom bromsarna
automatiskt för att minska bilens
hastighet. (Bromsreglering: Se figur 3.)
• Figur 1: När PKSB (Intelligent
autobroms) är inaktiverad
AHybridsystemets uteffekt
BBromskraft
CTid
• Figur 2: När begränsning av
hybridsystemets uteffekt är aktiv
AHybridsystemets uteffekt
BBromskraft
CTid
DBegränsning av hybridsystemets
uteffekt börjar aktiveras (Systemet
bedömer att sannolikheten för en
kollision med detekterade föremål är
hög)
• Figur 3: När begränsningen av
motorns effekt och bromsregleringen
är aktiva
AHybridsystemets uteffekt
BBromskraft
CTid
DBegränsning av hybridsystemets
uteffekt börjar aktiveras (Systemet
bedömer att sannolikheten för en
kollision med detekterade föremål är
hög)
EBromsreglering börjar aktiveras
(Systemet bedömer att sannolikheten
för en kollision med ett detekterat
föremål är extremt hög)
Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
4.5 Använda körstödssystemen
221
4
Körning

Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den inaktiverats av
den intelligenta autobromsen, antingen
genom att aktivera systemet igen
(→sid. 220), eller tryck startknappen till
avstängt läge och tillbaka till
tändningsläge. Dessutom, om föremålet
inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om “PKSB Unavailable” visas på
informationsdisplayen och
kontrollampan PKSB OFF lyser
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds.
• En sensor kan vara täckt med
vattendroppar, is, snö, smuts etc.
Ta bort vattendropparna, isen, snön,
smutsen etc från sensorn så att
systemet återgår till normal funktion.
På grund av att is bildas på en sensor
vid låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn
kan inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.• Om detta meddelande visas kan en
sensor på främre eller bakre
stötfångaren vara smutsig. Rengör
sensorerna och den omgivande ytan
på stötfångarna.
• Om det här meddelandet visas även
om sensorn har rengjorts, eller visas
även om sensorn är ren ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-
verkstad,eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim.
4.5 Använda körstödssystemen
222

4.5.11 Intelligent autobroms (statiska föremål)*
*I förekommande fall
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens körriktning och
systemet bedömer att en sammanstötning kan inträffa om bilen plötsligt rör sig framåt på
grund av att gaspedalen trampas ned av misstag, om bilen rör sig åt fel håll på grund av att
fel växel har valts, eller medan du parkerar eller kör i låg fart, aktiveras systemet för att
mildra stöten med det detekterade statiska föremålet och minska följdskadorna.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett föremål känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
Om gaspedalen är nedtryckt för mycket
4.5 Använda körstödssystemen
223
4
Körning

Om bilen rör sig i oavsiktlig riktning på grund av att fel växelläge har valts
Sensortyper
→Sid. 208
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 209
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 221
När du tvättar bilen
→Sid. 209
Den intelligenta autobromsen
(statiskt föremål) aktiveras när
Funktionen aktiveras när kontrollampan
PKSB OFF varken är tänd eller blinkar
(→Sid. 71, Sid. 72) och samtliga följande
förutsättningar är uppfyllda.• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.
– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
4.5 Använda körstödssystemen
224

När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Återaktivera den intelligenta
autobromsen (statiska föremål)
→Sid. 222
Detekteringsområde för den
intelligenta autobromsen (statiska
föremål)
Detekteringsområdet för den
intelligenta autobromsen (statiska
föremål) skiljer sig från
detekteringsområdet för Toyota
parkeringssensor. (→Sid. 212) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.Föremål som systemet inte alltid
detekterar på rätt sätt
→Sid. 210
Toyota parkeringssensor, summerton
Oavsett om summertonen till Toyota
parkeringssensor är aktiv eller ej
(→Sid. 209), om den intelligenta
autobromsen (statiska föremål) är
aktiverad (→Sid. 220), när de främre
eller bakre sensorerna detekterar ett
hinder och bromsreglering utförs hörs
summern till Toyota parkeringssensor för
att informera föraren om det ungefärliga
avståndet till föremålet.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 210
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 211
4.5 Använda körstödssystemen
225
4
Körning

4.5.12 Intelligent autobroms (korsande trafik bakom bilen)*
*I förekommande fall
Om en bakre radarsensor känner av att ett fordon närmar sig från höger eller vänster
bakom bilen och systemet bedömer att risken för en sammanstötning är hög utför denna
funktion bromskontroll för att minska sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett fordon känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
Sensortyper
→Sid. 204
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 214
När den intelligenta autobromsen
(korsande trafik bakom bilen) aktiveras
Funktionen aktiveras när indikatorn PKSB
OFF varken är tänd eller blinkar
(→sid. 71, sid. 72) och samtliga följande
förutsättningar är uppfyllda.• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Fordon närmar sig från höger eller
vänster bakom bilen med en
körhastighet av minst cirka
8 km/tim
– Växelspaken är i R.
– Den intelligenta autobromsen
fastställer att hårdare än normal
inbromsning är nödvändig för att
undvika kollision med ett fordon
som närmar sig.
4.5 Använda körstödssystemen
226

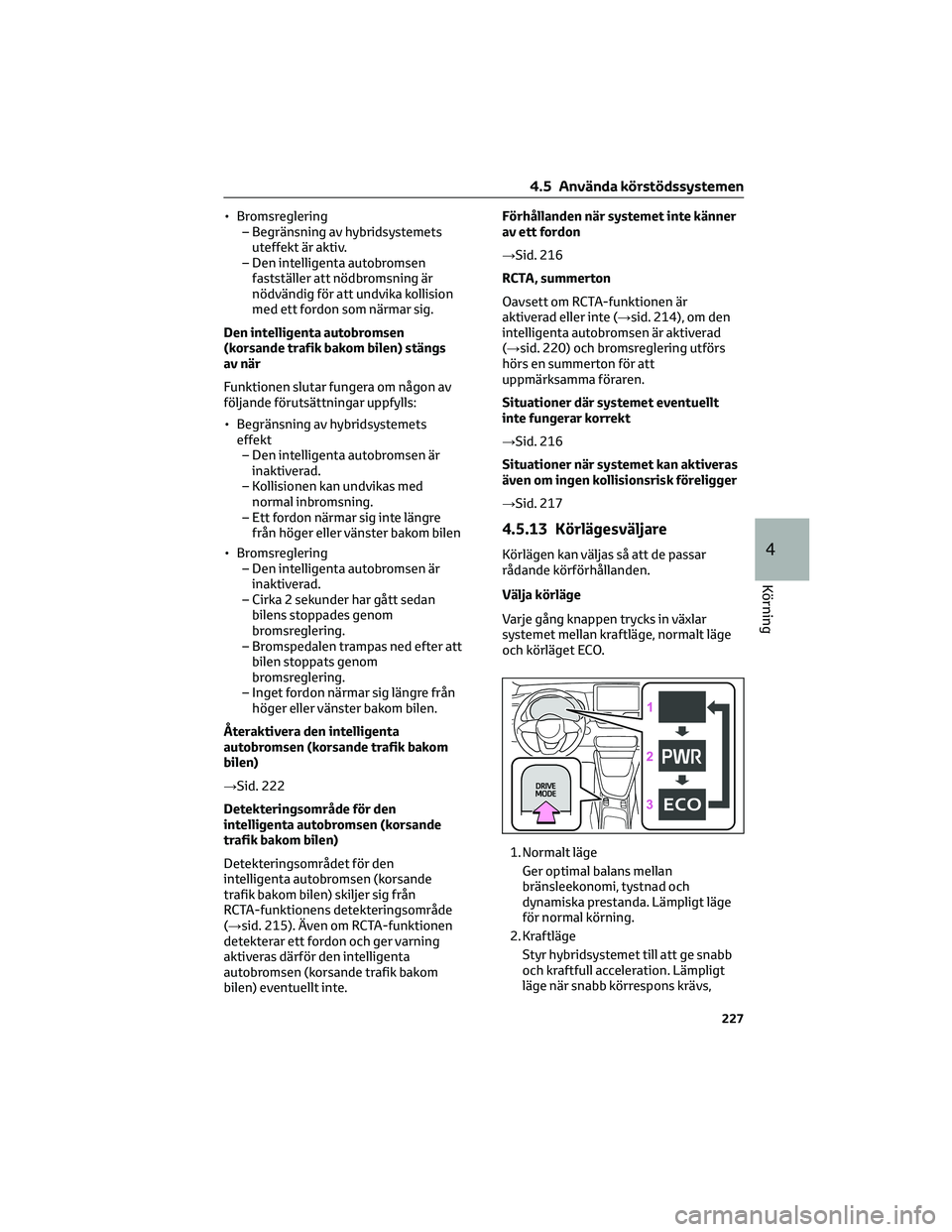

• Bromsreglering
– Begränsning av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
fastställer att nödbromsning är
nödvändig för att undvika kollision
med ett fordon som närmar sig.
Den intelligenta autobromsen
(korsande trafik bakom bilen) stängs
av när
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Kollisionen kan undvikas med
normal inbromsning.
– Ett fordon närmar sig inte längre
från höger eller vänster bakom bilen
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
Återaktivera den intelligenta
autobromsen (korsande trafik bakom
bilen)
→Sid. 222
Detekteringsområde för den
intelligenta autobromsen (korsande
trafik bakom bilen)
Detekteringsområdet för den
intelligenta autobromsen (korsande
trafik bakom bilen) skiljer sig från
RCTA-funktionens detekteringsområde
(→sid. 215). Även om RCTA-funktionen
detekterar ett fordon och ger varning
aktiveras därför den intelligenta
autobromsen (korsande trafik bakom
bilen) eventuellt inte.Förhållanden när systemet inte känner
av ett fordon
→Sid. 216
RCTA, summerton
Oavsett om RCTA-funktionen är
aktiverad eller inte (→sid. 214), om den
intelligenta autobromsen är aktiverad
(→sid. 220) och bromsreglering utförs
hörs en summerton för att
uppmärksamma föraren.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 216
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 217
4.5.13 Körlägesväljare
Körlägen kan väljas så att de passar
rådande körförhållanden.
Välja körläge
Varje gång knappen trycks in växlar
systemet mellan kraftläge, normalt läge
och körläget ECO.
1. Normalt läge
Ger optimal balans mellan
bränsleekonomi, tystnad och
dynamiska prestanda. Lämpligt läge
för normal körning.
2. Kraftläge
Styr hybridsystemet till att ge snabb
och kraftfull acceleration. Lämpligt
läge när snabb körrespons krävs,
4.5 Använda körstödssystemen
227
4
Körning

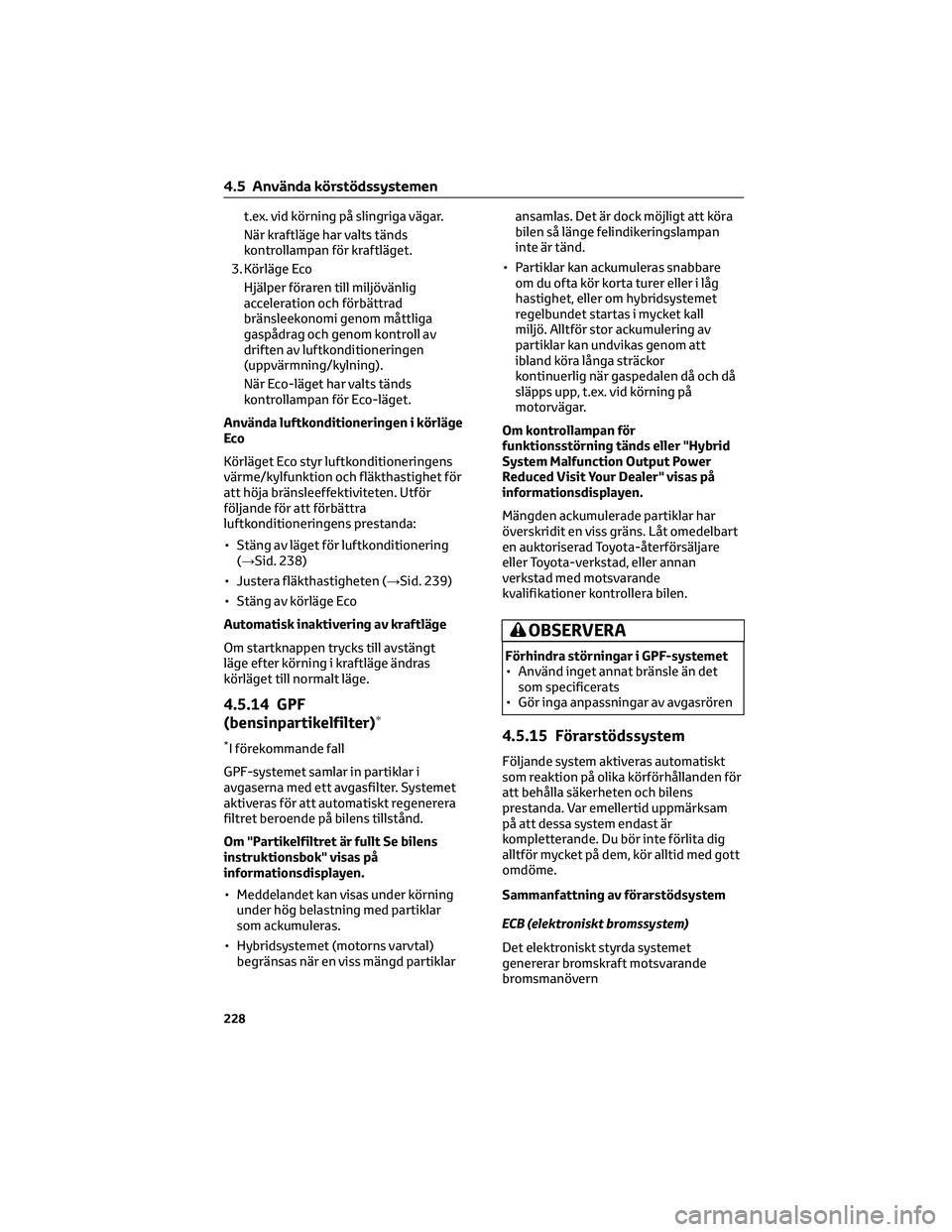

t.ex. vid körning på slingriga vägar.
När kraftläge har valts tänds
kontrollampan för kraftläget.
3. Körläge Eco
Hjälper föraren till miljövänlig
acceleration och förbättrad
bränsleekonomi genom måttliga
gaspådrag och genom kontroll av
driften av luftkonditioneringen
(uppvärmning/kylning).
När Eco-läget har valts tänds
kontrollampan för Eco-läget.
Använda luftkonditioneringen i körläge
Eco
Körläget Eco styr luftkonditioneringens
värme/kylfunktion och fläkthastighet för
att höja bränsleeffektiviteten. Utför
följande för att förbättra
luftkonditioneringens prestanda:
• Stäng av läget för luftkonditionering
(→Sid. 238)
• Justera fläkthastigheten (→Sid. 239)
• Stäng av körläge Eco
Automatisk inaktivering av kraftläge
Om startknappen trycks till avstängt
läge efter körning i kraftläge ändras
körläget till normalt läge.
4.5.14 GPF
(bensinpartikelfilter)∗
*I förekommande fall
GPF-systemet samlar in partiklar i
avgaserna med ett avgasfilter. Systemet
aktiveras för att automatiskt regenerera
filtret beroende på bilens tillstånd.
Om "Partikelfiltret är fullt Se bilens
instruktionsbok" visas på
informationsdisplayen.
• Meddelandet kan visas under körning
under hög belastning med partiklar
som ackumuleras.
• Hybridsystemet (motorns varvtal)
begränsas när en viss mängd partiklaransamlas. Det är dock möjligt att köra
bilen så länge felindikeringslampan
inte är tänd.
• Partiklar kan ackumuleras snabbare
om du ofta kör korta turer eller i låg
hastighet, eller om hybridsystemet
regelbundet startas i mycket kall
miljö. Alltför stor ackumulering av
partiklar kan undvikas genom att
ibland köra långa sträckor
kontinuerlig när gaspedalen då och då
släpps upp, t.ex. vid körning på
motorvägar.
Om kontrollampan för
funktionsstörning tänds eller "Hybrid
System Malfunction Output Power
Reduced Visit Your Dealer" visas på
informationsdisplayen.
Mängden ackumulerade partiklar har
överskridit en viss gräns. Låt omedelbart
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
OBSERVERA
Förhindra störningar i GPF-systemet
• Använd inget annat bränsle än det
som specificerats
• Gör inga anpassningar av avgasrören
4.5.15 Förarstödssystem
Följande system aktiveras automatiskt
som reaktion på olika körförhållanden för
att behålla säkerheten och bilens
prestanda. Var emellertid uppmärksam
på att dessa system endast är
kompletterande. Du bör inte förlita dig
alltför mycket på dem, kör alltid med gott
omdöme.
Sammanfattning av förarstödsystem
ECB (elektroniskt bromssystem)
Det elektroniskt styrda systemet
genererar bromskraft motsvarande
bromsmanövern
4.5 Använda körstödssystemen
228
