TOYOTA YARIS 2022 Bruksanvisningar (in Swedish)

VARNING!(Fortsättning)
Låt inte heller barn använda den
mekaniska nyckeln. Barn och andra
passagerare kan fastna i det elstyrda
fönstret.
Starta hybridsystemet
1. Kontrollera att växelspaken är i P och
trampa ned bromspedalen.
2. Vidrör startknappen med ytan bakom
låsknappen och upplåsningsknappen
på den elektroniska nyckeln.
När den elektroniska nyckeln
detekteras hörs en summerton och
startknappen kan tryckas till
tändningsläge.
Om det elektroniska lås- och
startsystemet inaktiveras under en
specialinställning trycks startknappen
till radioläge.
3. Trampa hårt på bromspedalen och
kontrollera att
visas på
informationsdisplayen.
4. Ge startknappen en kort och stadig
tryckning.
Om hybridsystemet fortfarande inte kan
startas ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning.Stänga av hybridsystemet
Flytta växelspaken till P, och tryck på
startknappen som du brukar göra när du
stänger av hybridsystemet.
Elektroniska nyckelns batteri
Eftersom metoden som beskrivs ovan
endast är en tillfällig lösning
rekommenderas att batteriet i den
elektroniska nyckeln genast byts ut om
det är urladdat. (→Sid. 291)
Larm (i förekommande fall)
Om dörrarna låses med den mekaniska
nyckeln blir larmet inte inställt. Om en
dörr låses upp med den mekaniska
nyckeln när larmsystemet är inställt kan
larmet gå igång. (→Sid. 67)
Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på
startknappen i steg3 ovan.
Hybridsystemet startar inte och lägena
ändras för varje gång du trycker på
startknappen. (→Sid. 144)
7.2.10 Om 12-voltsbatteriet är
urladdat
Följande metoder kan användas för att
starta hybridsystemet om bilens
12-voltsbatteri är urladdat. Du kan också
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
Starta om hybridsystemet
Om du har tillgång till startkablar och en
annan bil med ett 12-voltsbatteri kan du
starta din bil med startkablar enligt
följande anvisningar.
1. Modeller med larm (→Sid. 67):
Kontrollera att du har den
elektroniska nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och
dörrarna låsas, beroende på
situationen. (→Sid. 68)
7.2 Åtgärder i en nödsituation
339
7
OM PROBLEM UPPSTÅR

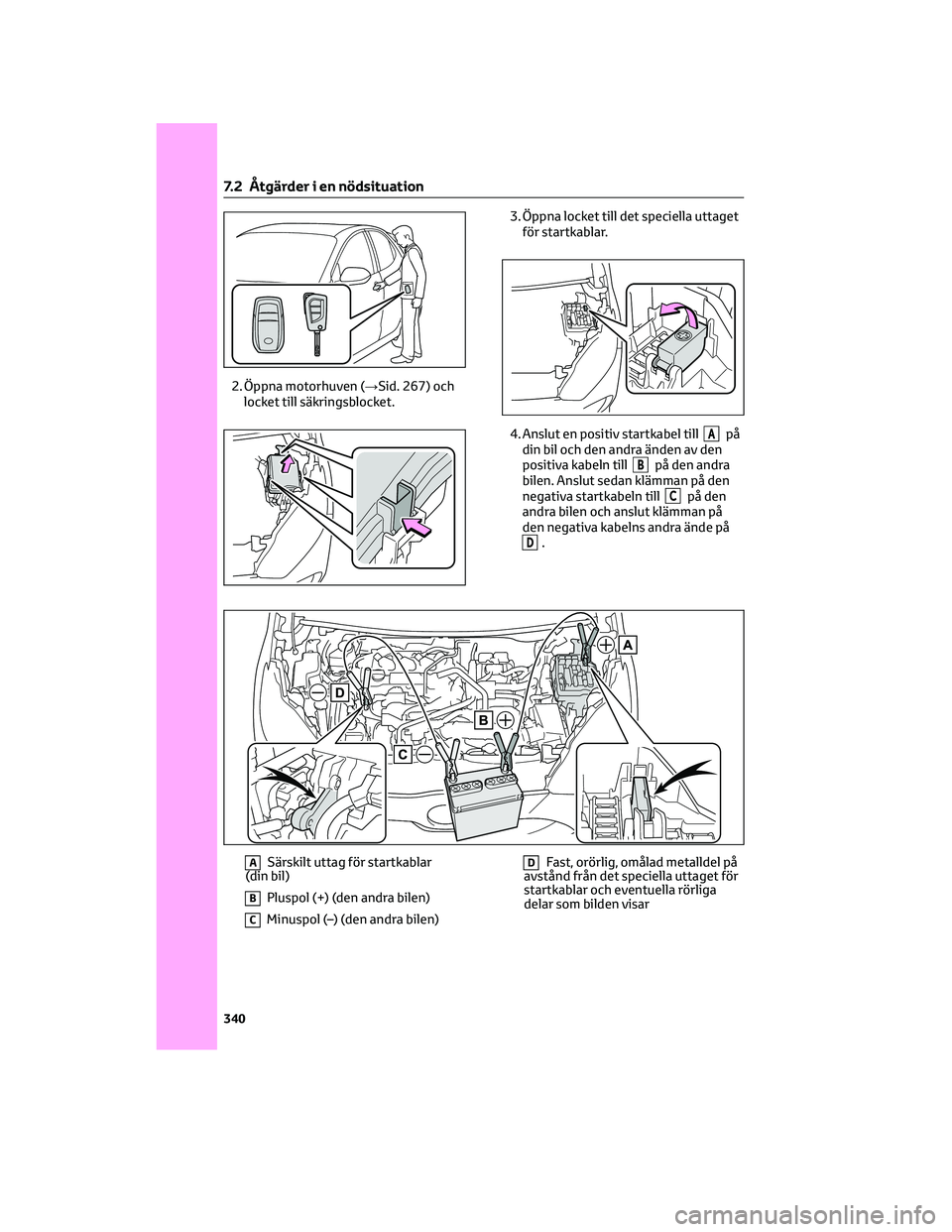

2. Öppna motorhuven (→Sid. 267) och
locket till säkringsblocket.3. Öppna locket till det speciella uttaget
för startkablar.
4. Anslut en positiv startkabel till
Apå
din bil och den andra änden av den
positiva kabeln till
Bpå den andra
bilen. Anslut sedan klämman på den
negativa startkabeln till
Cpå den
andra bilen och anslut klämman på
den negativa kabelns andra ände på
D.
ASärskilt uttag för startkablar
(din bil)
BPluspol (+) (den andra bilen)
CMinuspol (–) (den andra bilen)
DFast, orörlig, omålad metalldel på
avstånd från det speciella uttaget för
startkablar och eventuella rörliga
delar som bilden visar
7.2 Åtgärder i en nödsituation
340

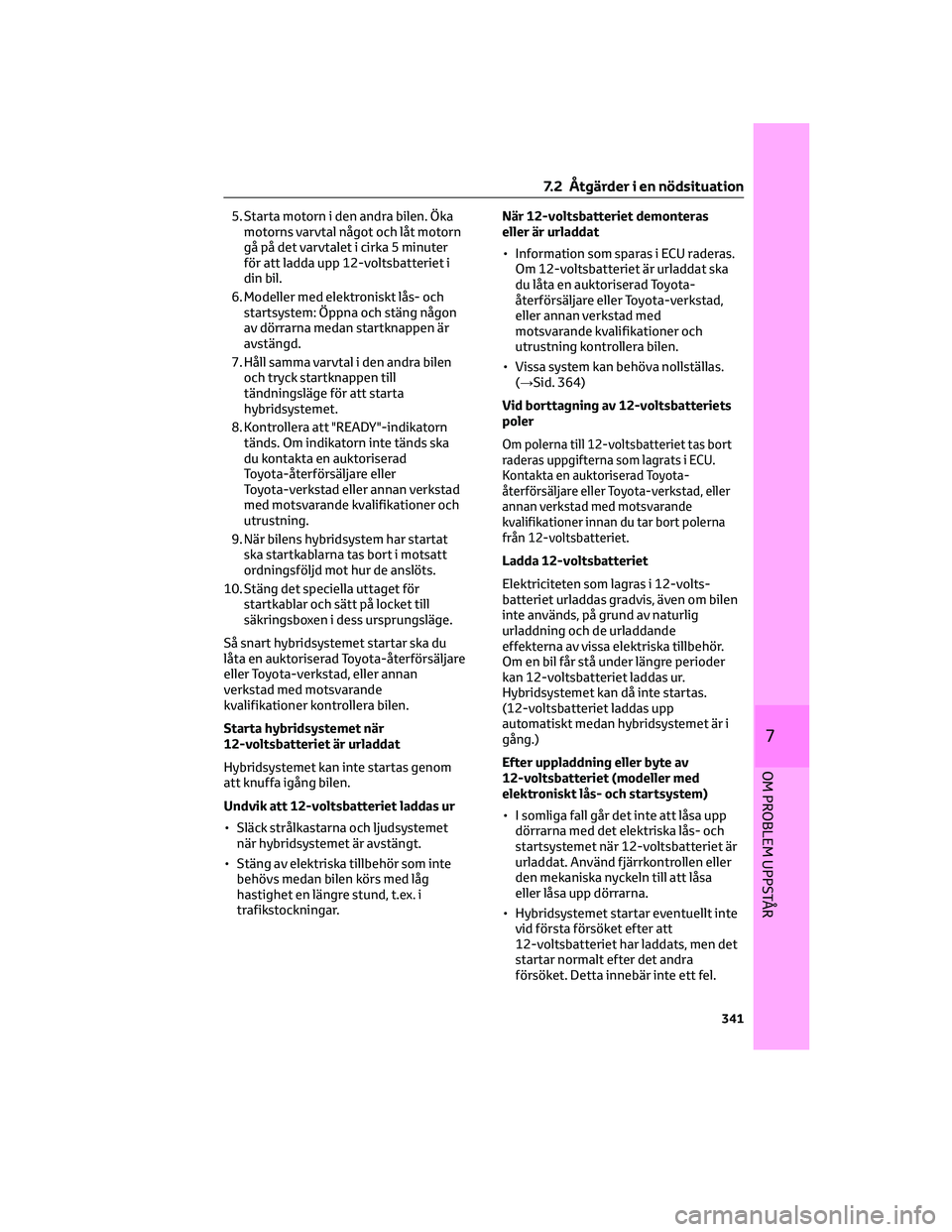

5. Starta motorn i den andra bilen. Öka
motorns varvtal något och låt motorn
gå på det varvtalet i cirka 5 minuter
för att ladda upp 12-voltsbatteriet i
din bil.
6. Modeller med elektroniskt lås- och
startsystem: Öppna och stäng någon
av dörrarna medan startknappen är
avstängd.
7. Håll samma varvtal i den andra bilen
och tryck startknappen till
tändningsläge för att starta
hybridsystemet.
8. Kontrollera att "READY"-indikatorn
tänds. Om indikatorn inte tänds ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
9. När bilens hybridsystem har startat
ska startkablarna tas bort i motsatt
ordningsföljd mot hur de anslöts.
10. Stäng det speciella uttaget för
startkablar och sätt på locket till
säkringsboxen i dess ursprungsläge.
Så snart hybridsystemet startar ska du
låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
Starta hybridsystemet när
12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom
att knuffa igång bilen.
Undvik att 12-voltsbatteriet laddas ur
• Släck strålkastarna och ljudsystemet
när hybridsystemet är avstängt.
• Stäng av elektriska tillbehör som inte
behövs medan bilen körs med låg
hastighet en längre stund, t.ex. i
trafikstockningar.När 12-voltsbatteriet demonteras
eller är urladdat
• Information som sparas i ECU raderas.
Om 12-voltsbatteriet är urladdat ska
du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Vissa system kan behöva nollställas.
(→Sid. 364)
Vid borttagning av 12-voltsbatteriets
poler
Om polerna till 12-voltsbatteriet tas bort
raderas uppgifterna som lagrats i ECU.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer innan du tar bort polerna
från 12-voltsbatteriet.
Ladda 12-voltsbatteriet
Elektriciteten som lagras i 12-volts-
batteriet urladdas gradvis, även om bilen
inte används, på grund av naturlig
urladdning och de urladdande
effekterna av vissa elektriska tillbehör.
Om en bil får stå under längre perioder
kan 12-voltsbatteriet laddas ur.
Hybridsystemet kan då inte startas.
(12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i
gång.)
Efter uppladdning eller byte av
12-voltsbatteriet (modeller med
elektroniskt lås- och startsystem)
• I somliga fall går det inte att låsa upp
dörrarna med det elektriska lås- och
startsystemet när 12-voltsbatteriet är
urladdat. Använd fjärrkontrollen eller
den mekaniska nyckeln till att låsa
eller låsa upp dörrarna.
• Hybridsystemet startar eventuellt inte
vid första försöket efter att
12-voltsbatteriet har laddats, men det
startar normalt efter det andra
försöket. Detta innebär inte ett fel.
7.2 Åtgärder i en nödsituation
341
7
OM PROBLEM UPPSTÅR

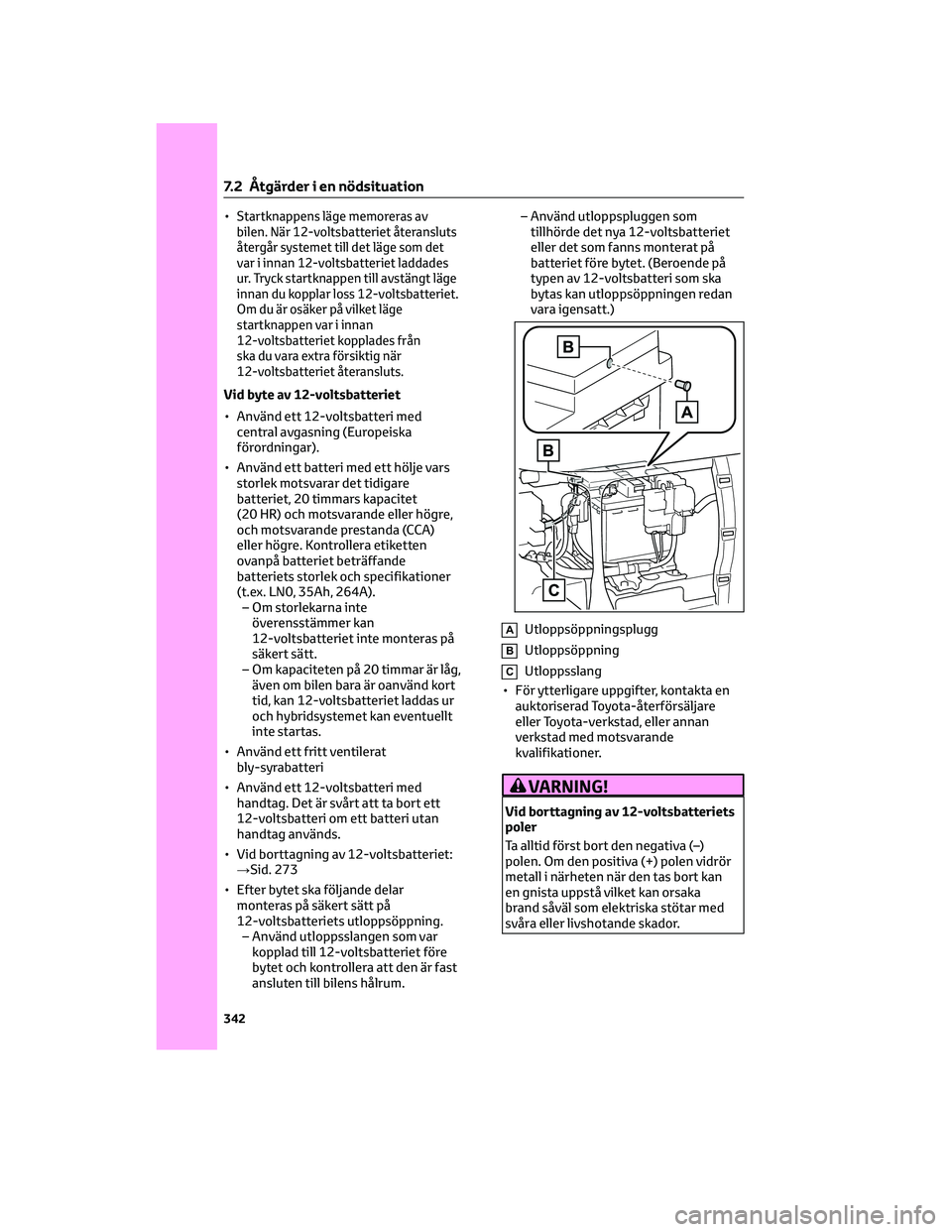

•Startknappens läge memoreras av
bilen. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det
var i innan 12-voltsbatteriet laddades
ur. Tryck startknappen till avstängt läge
innan du kopplar loss 12-voltsbatteriet.
Om du är osäker på vilket läge
startknappen var i innan
12-voltsbatteriet kopplades från
ska du vara extra försiktig när
12-voltsbatteriet återansluts.
Vid byte av 12-voltsbatteriet
• Använd ett 12-voltsbatteri med
central avgasning (Europeiska
förordningar).
• Använd ett batteri med ett hölje vars
storlek motsvarar det tidigare
batteriet, 20 timmars kapacitet
(20 HR) och motsvarande eller högre,
och motsvarande prestanda (CCA)
eller högre. Kontrollera etiketten
ovanpå batteriet beträffande
batteriets storlek och specifikationer
(t.ex. LN0, 35Ah, 264A).
– Om storlekarna inte
överensstämmer kan
12-voltsbatteriet inte monteras på
säkert sätt.
– Om kapaciteten på 20 timmar är låg,
även om bilen bara är oanvänd kort
tid, kan 12-voltsbatteriet laddas ur
och hybridsystemet kan eventuellt
inte startas.
• Använd ett fritt ventilerat
bly-syrabatteri
• Använd ett 12-voltsbatteri med
handtag. Det är svårt att ta bort ett
12-voltsbatteri om ett batteri utan
handtag används.
• Vid borttagning av 12-voltsbatteriet:
→Sid. 273
• Efter bytet ska följande delar
monteras på säkert sätt på
12-voltsbatteriets utloppsöppning.
– Använd utloppsslangen som var
kopplad till 12-voltsbatteriet före
bytet och kontrollera att den är fast
ansluten till bilens hålrum.– Använd utloppspluggen som
tillhörde det nya 12-voltsbatteriet
eller det som fanns monterat på
batteriet före bytet. (Beroende på
typen av 12-voltsbatteri som ska
bytas kan utloppsöppningen redan
vara igensatt.)
AUtloppsöppningsplugg
BUtloppsöppning
CUtloppsslang
• För ytterligare uppgifter, kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
VARNING!
Vid borttagning av 12-voltsbatteriets
poler
Ta alltid först bort den negativa (–)
polen. Om den positiva (+) polen vidrör
metall i närheten när den tas bort kan
en gnista uppstå vilket kan orsaka
brand såväl som elektriska stötar med
svåra eller livshotande skador.
7.2 Åtgärder i en nödsituation
342

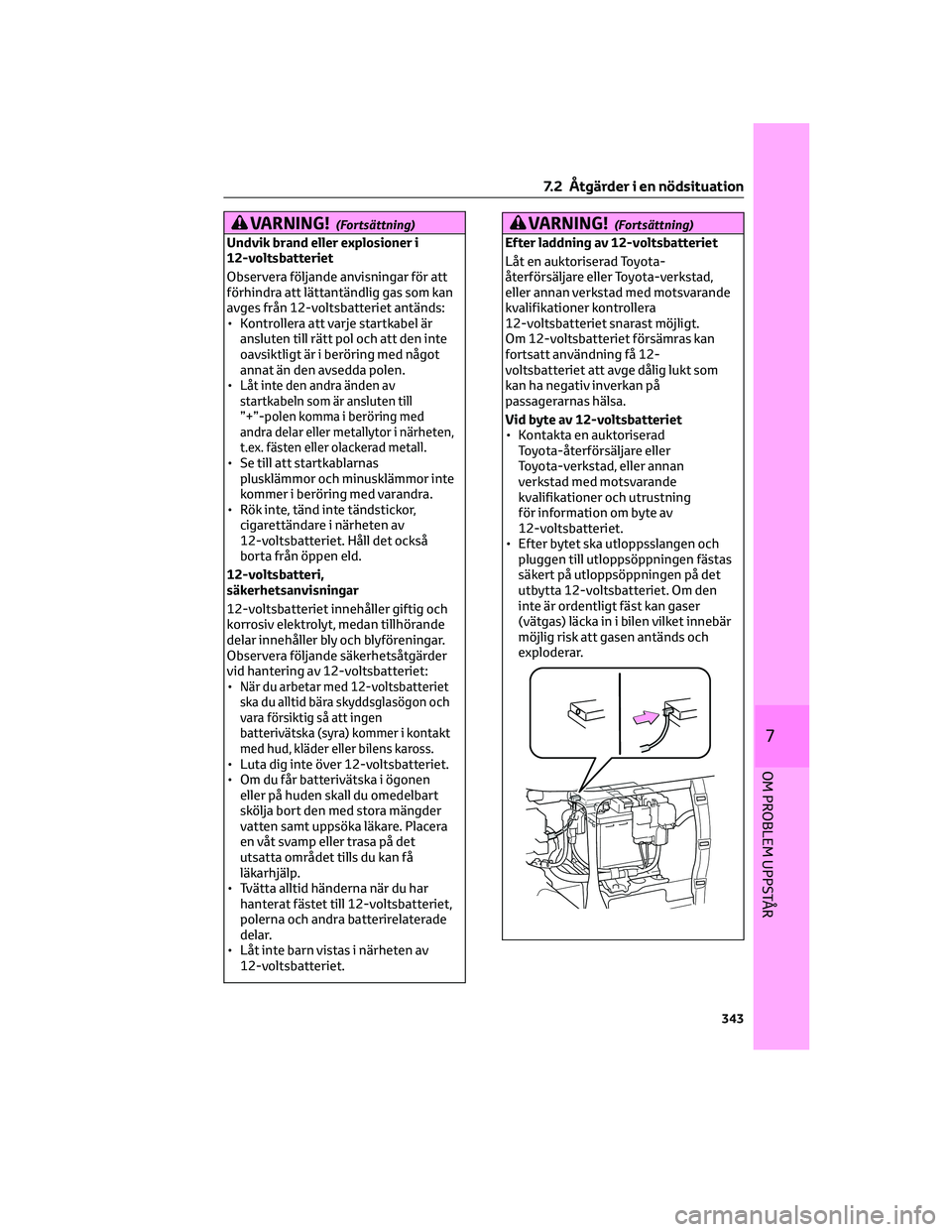

VARNING!(Fortsättning)
Undvik brand eller explosioner i
12-voltsbatteriet
Observera följande anvisningar för att
förhindra att lättantändlig gas som kan
avges från 12-voltsbatteriet antänds:
• Kontrollera att varje startkabel är
ansluten till rätt pol och att den inte
oavsiktligt är i beröring med något
annat än den avsedda polen.
•
Låt inte den andra änden av
startkabeln som är ansluten till
”+”-polen komma i beröring med
andra delar eller metallytor i närheten,
t.ex. fästen eller olackerad metall.
• Se till att startkablarnas
plusklämmor och minusklämmor inte
kommer i beröring med varandra.
• Rök inte, tänd inte tändstickor,
cigarettändare i närheten av
12-voltsbatteriet. Håll det också
borta från öppen eld.
12-voltsbatteri,
säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och
korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar.
Observera följande säkerhetsåtgärder
vid hantering av 12-voltsbatteriet:
•
När du arbetar med 12-voltsbatteriet
ska du alltid bära skyddsglasögon och
vara försiktig så att ingen
batterivätska (syra) kommer i kontakt
med hud, kläder eller bilens kaross.
• Luta dig inte över 12-voltsbatteriet.
• Om du får batterivätska i ögonen
eller på huden skall du omedelbart
skölja bort den med stora mängder
vatten samt uppsöka läkare. Placera
en våt svamp eller trasa på det
utsatta området tills du kan få
läkarhjälp.
• Tvätta alltid händerna när du har
hanterat fästet till 12-voltsbatteriet,
polerna och andra batterirelaterade
delar.
• Låt inte barn vistas i närheten av
12-voltsbatteriet.
VARNING!(Fortsättning)
Efter laddning av 12-voltsbatteriet
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera
12-voltsbatteriet snarast möjligt.
Om 12-voltsbatteriet försämras kan
fortsatt användning få 12-
voltsbatteriet att avge dålig lukt som
kan ha negativ inverkan på
passagerarnas hälsa.
Vid byte av 12-voltsbatteriet
• Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
för information om byte av
12-voltsbatteriet.
• Efter bytet ska utloppsslangen och
pluggen till utloppsöppningen fästas
säkert på utloppsöppningen på det
utbytta 12-voltsbatteriet. Om den
inte är ordentligt fäst kan gaser
(vätgas) läcka in i bilen vilket innebär
möjlig risk att gasen antänds och
exploderar.
7.2 Åtgärder i en nödsituation
343
7
OM PROBLEM UPPSTÅR

OBSERVERA
Vid hantering av startkablar
När du ansluter startkablarna ska du se
till att de inte trasslar in sig i kylfläkten
etc.
Undvik skador på bilen
Det särskilda uttaget för startkablar ska
användas vid laddning av 12-
voltsbatteriet från ett annat fordon i en
nödsituation. Uttaget kan inte användas
för start med startkablar av en annan bil.
7.2.11 Om motorn blir
överhettad
Följande kan indikera att bilen håller på
att överhettas.
• Mätaren för kylarvätsketemperaturen
(→P. 74, P. 78) är i det röda området,
eller hybridsystemet verkar förlora
kraft. (Exempelvis ökar inte bilens
hastighet.)
• "Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual" eller
"Hybrid System Overheated Reduced
Output Power" visas på
informationsdisplayen.
• Ånga strömmar ut under motorhuven.
Åtgärder
Om temperaturmätaren för kylarvätskan
går in i det röda området eller om "Engine
Coolant Temp High Stop in a Safe Place
See Owner’s Manual" (Kylarvätska hög
temperatur Stanna på en säker plats
Se instruktionsboken) visas på
informationsdisplayen
1. Stanna bilen på en säker plats, stäng
först av luftkonditioneringen och
därefter hybridsystemet.
2. Om du ser ånga: Lyft försiktigt upp
motorhuven när ångan har avtagit.
Om du inte ser ånga: Lyft försiktigt
upp motorhuven.3. När hybridsystemet har svalnat
tillräckligt kan slangarna och kylaren
undersökas med avseende på läckage.
AKylare
BKylfläkt
Om en stor mängd kylarvätska läcker
ut ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4. Rätt vätskenivå ska ligga mellan "F"
och "L"-strecken på behållaren.
ABehållare
B"F"-streck
C"L"-streck
7.2 Åtgärder i en nödsituation
344

5. Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten
användas om kylarvätska inte finns
tillgänglig.
6. Starta hybridsystemet och sätt på
luftkonditioneringen för att
kontrollera att kylfläkten fungerar,
kontrollera om kylarvätska läcker ut
från kylare eller slangar.
Fläkten går igång när
luftkonditioneringen sätts på
omedelbart efter en kallstart.
Bekräfta att fläkten är igång genom
att lyssna efter fläktljudet och
luftflödet. Starta och stäng av
luftkonditioneringen upprepade
gånger om det är svårt att kontrollera
detta. (Fläkten fungerar eventuellt
inte i temperaturer under 0 grader.)
7. Om fläkten inte är igång: Stäng av
hybridsystemet omedelbart och
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Om fläkten är igång: Låt
närmaste auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.Om "Hybrid System Overheated Reduced
Output Power" visas på
informationsdisplayen
1. Stanna bilen på ett säkert ställe.
2. Stäng av hybridsystemet och lyft
försiktigt upp motorhuven.
3. När hybridsystemet har svalnat kan
slangarna och kylaren undersökas
med avseende på läckage.
AKylare
BKylfläkt
Om en stor mängd kylarvätska läcker
ut ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4. Rätt nivå för kylarvätskan ska ligga
mellan "F"- och "L"-strecken på
behållaren.
ABehållare
B"F"-streck
C"L"-streck
7.2 Åtgärder i en nödsituation
345
7
OM PROBLEM UPPSTÅR

5. Fyll på kylarvätska vid behov.
Om du har fyllt på vatten i en akut
situation ska du snarast låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
6. Efter att ha stängt av hybridsystemet
och väntat i minst 5 minuter, starta
hybridsystemet igen och kontrollera
informationsdisplayen. Om
meddelandet inte försvinner: Stäng
av hybridsystemet och kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer. Om meddelandet inte
visas: Hybridsystemets temperatur
har sjunkit och bilen kan köras
normalt igen.
Om meddelandet ofta visas igen ska
du dock kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
VARNING!
Vid kontroll under motorhuven på din
bil
Observera följande säkerhetsåtgärder.
Svåra skador, t.ex. brännskador, kan
annars uppstå.
• Öppna inte huven så länge ånga
pyser ut från under motorhuven.
Motorrummet kan vara mycket hett.
VARNING!(Fortsättning)
• När hybridsystemet har stängts av
ska du kontrollera att "READY"-
lampan har slocknat. När
hybridsystemet är igång kan
bensinmotorn starta automatiskt,
eller kylfläkten kan plötsligt gå igång
även om bensinmotorn stannar. Rör
inte roterande delar, t.ex. fläktar, och
gå inte nära dem, eftersom det kan
leda till att fingrar eller klädsel
(speciellt slips eller scarf ) kan fastna
vilket kan leda till svåra skador.
• Lossa inte kylarlocket när
hybridsystemet och kylaren är
varma. Het ånga eller kylarvätska
kan spruta ut.
OBSERVERA
När du fyller på kylvätska i
motorn/drivenheten
Fyll på kylarvätskan långsamt när
hybridsystemet har svalnat tillräckligt.
Om du fyller på kylarvätska alltför
snabbt i ett hybridsystem som är hett
kan hybridsystemet skadas.
Undvik att kylsystemet skadas
Vidta följande försiktighetsåtgärder:
• Undvik att förorena kylarvätskan med
främmande ämnen (t.ex. sand eller
damm etc.).
• Använd inga tillsatser till
kylarvätskan.
7.2.12 Om bilen fastnar
Utför följande åtgärder om hjulen slirar
eller om bilen har fastnat i lera, gyttja
eller snö:
Åtgärd
1. Stoppa hybridsystemet. Ansätt
parkeringsbromsen hårt och för
växelspaken till P.
2. Avlägsna lera, snö eller sand runt
framhjulen.
7.2 Åtgärder i en nödsituation
346

3. Placera ut plankor, stenar eller annat
material för att ge framhjulen fäste.
4. Starta om hybridsystemet.
5. För växelspaken till D eller R och lossa
parkeringsbromsen. Trampa därefter
ned gaspedalen med största
försiktighet.
Om det är svårt att få loss bilen
Tryck på knappen
för att stänga av
TRC.
Ett meddelande visas på
informationsdisplayen.
VARNING!
För att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera att det inte finns
något i vägen och att inga personer
står för nära. Bilen kan plötsligt kastas
framåt, eller bakåt, när den lossnar.
Var mycket försiktig.
Vid växling
Se till att växelspaken inte flyttas
medan gaspedalen är nedtrampad. Det
kan leda till oväntat snabb acceleration
som kan orsaka en olycka och leda till
svåra eller livshotande skador.
OBSERVERA
Undvik att skada växellådan och andra
komponenter
• Undvik att framhjulen spinner och att
trampa inte ned gaspedalen mer än
nödvändigt.
• Om bilen fortfarande sitter fast efter
dessa åtgärder kan du behöva bogsera
loss bilen.
7.2 Åtgärder i en nödsituation
347
7
OM PROBLEM UPPSTÅR

7.2 Åtgärder i en nödsituation
348
