TOYOTA YARIS 2022 Bruksanvisningar (in Swedish)

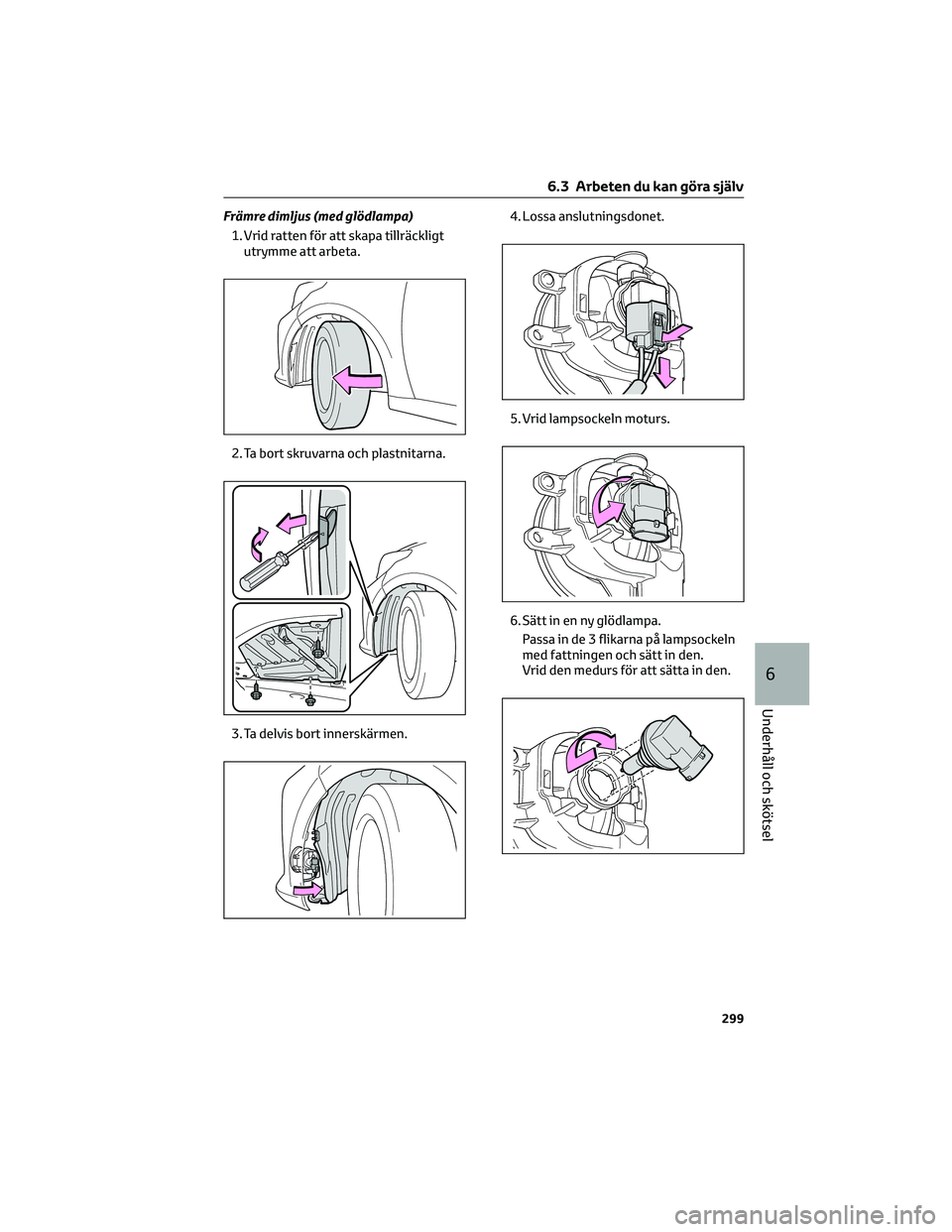

Främre dimljus (med glödlampa)
1. Vrid ratten för att skapa tillräckligt
utrymme att arbeta.
2. Ta bort skruvarna och plastnitarna.
3. Ta delvis bort innerskärmen.4. Lossa anslutningsdonet.
5. Vrid lampsockeln moturs.
6. Sätt in en ny glödlampa.
Passa in de 3 flikarna på lampsockeln
med fattningen och sätt in den.
Vrid den medurs för att sätta in den.
6.3 Arbeten du kan göra själv
299
6
Underhåll och skötsel

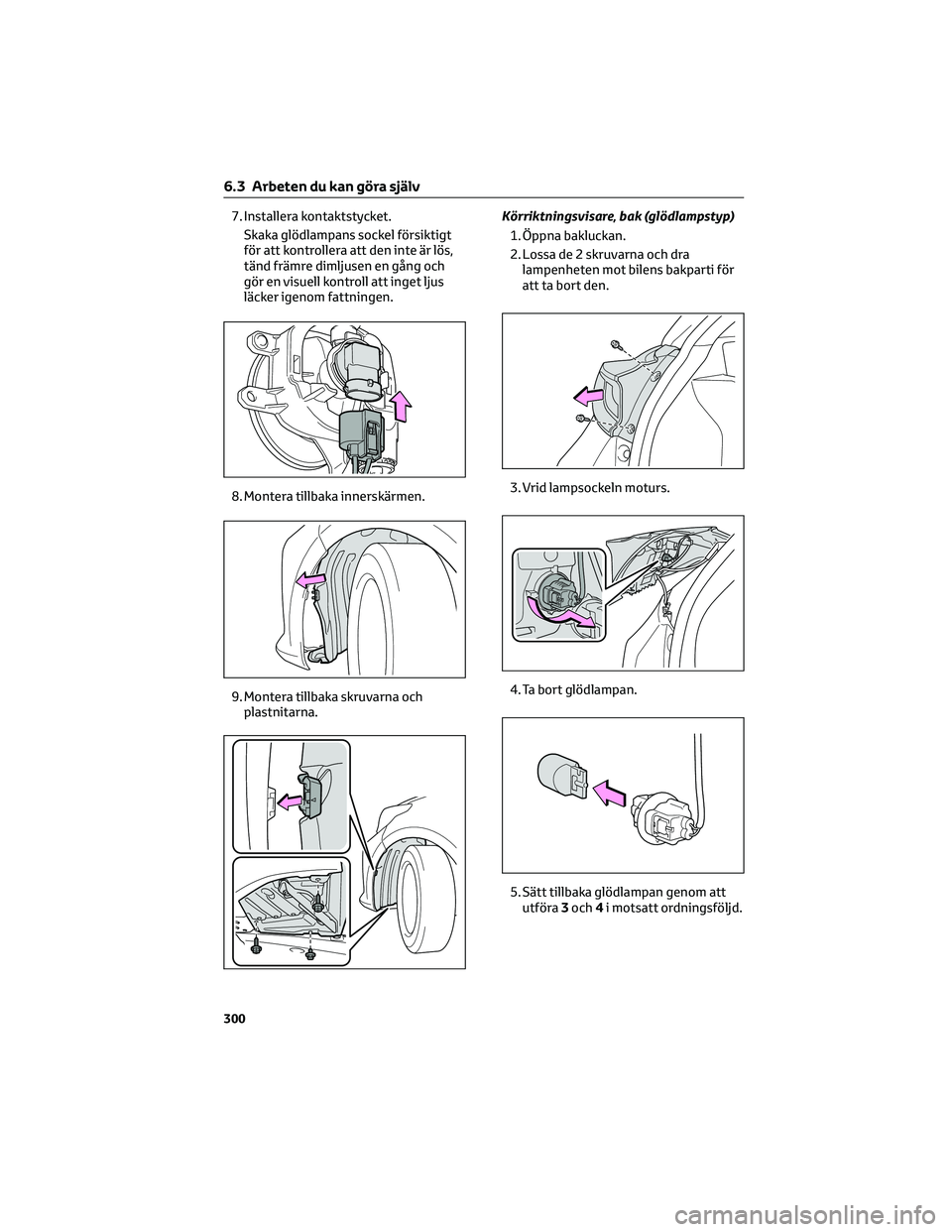

7. Installera kontaktstycket.
Skaka glödlampans sockel försiktigt
för att kontrollera att den inte är lös,
tänd främre dimljusen en gång och
gör en visuell kontroll att inget ljus
läcker igenom fattningen.
8. Montera tillbaka innerskärmen.
9. Montera tillbaka skruvarna och
plastnitarna.Körriktningsvisare, bak (glödlampstyp)
1. Öppna bakluckan.
2. Lossa de 2 skruvarna och dra
lampenheten mot bilens bakparti för
att ta bort den.
3. Vrid lampsockeln moturs.
4. Ta bort glödlampan.
5. Sätt tillbaka glödlampan genom att
utföra3och4i motsatt ordningsföljd.
6.3 Arbeten du kan göra själv
300

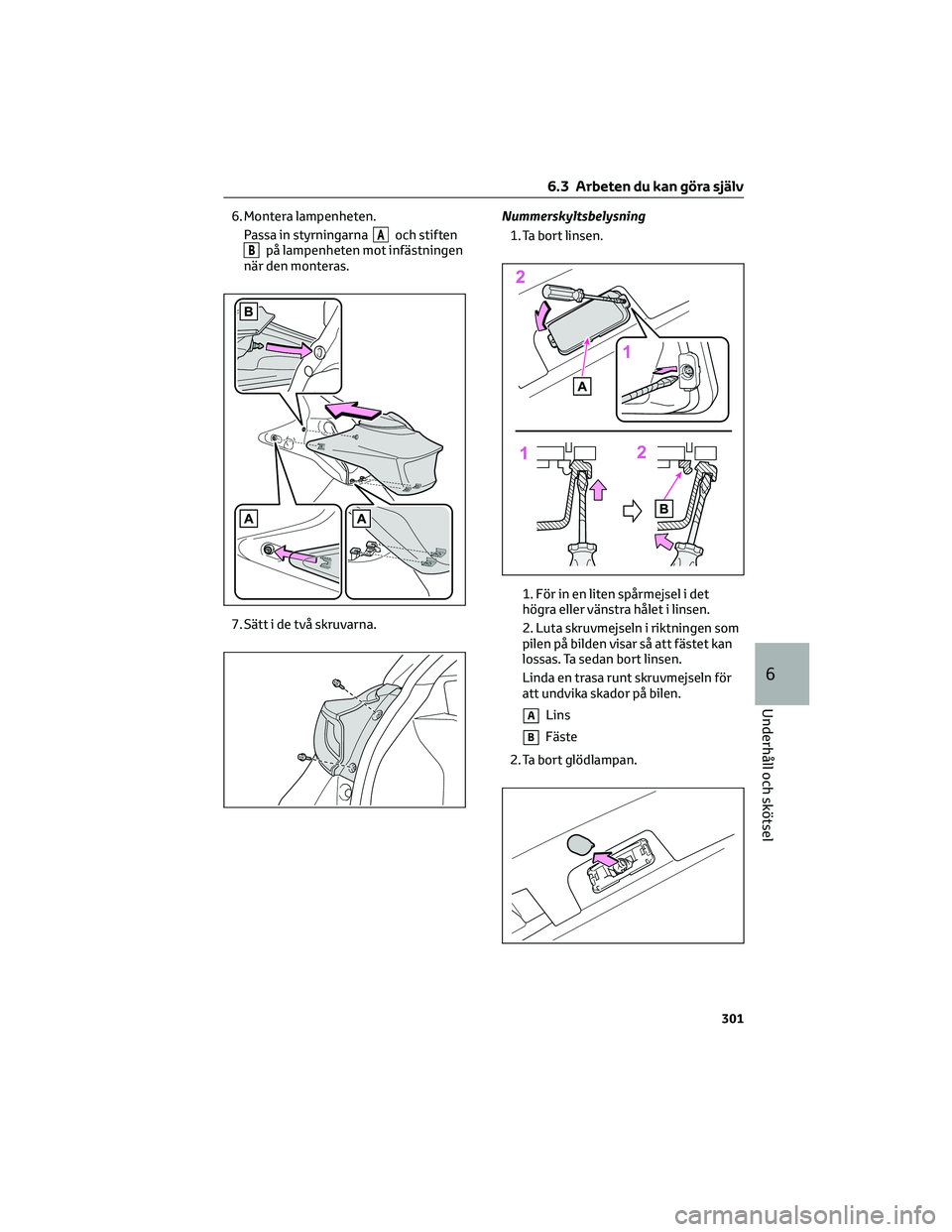

6. Montera lampenheten.
Passa in styrningarna
Aoch stiften
Bpå lampenheten mot infästningen
när den monteras.
7. Sätt i de två skruvarna.Nummerskyltsbelysning
1. Ta bort linsen.
1. För in en liten spårmejsel i det
högra eller vänstra hålet i linsen.
2. Luta skruvmejseln i riktningen som
pilen på bilden visar så att fästet kan
lossas. Ta sedan bort linsen.
Linda en trasa runt skruvmejseln för
att undvika skador på bilen.
ALins
BFäste
2. Ta bort glödlampan.
6.3 Arbeten du kan göra själv
301
6
Underhåll och skötsel

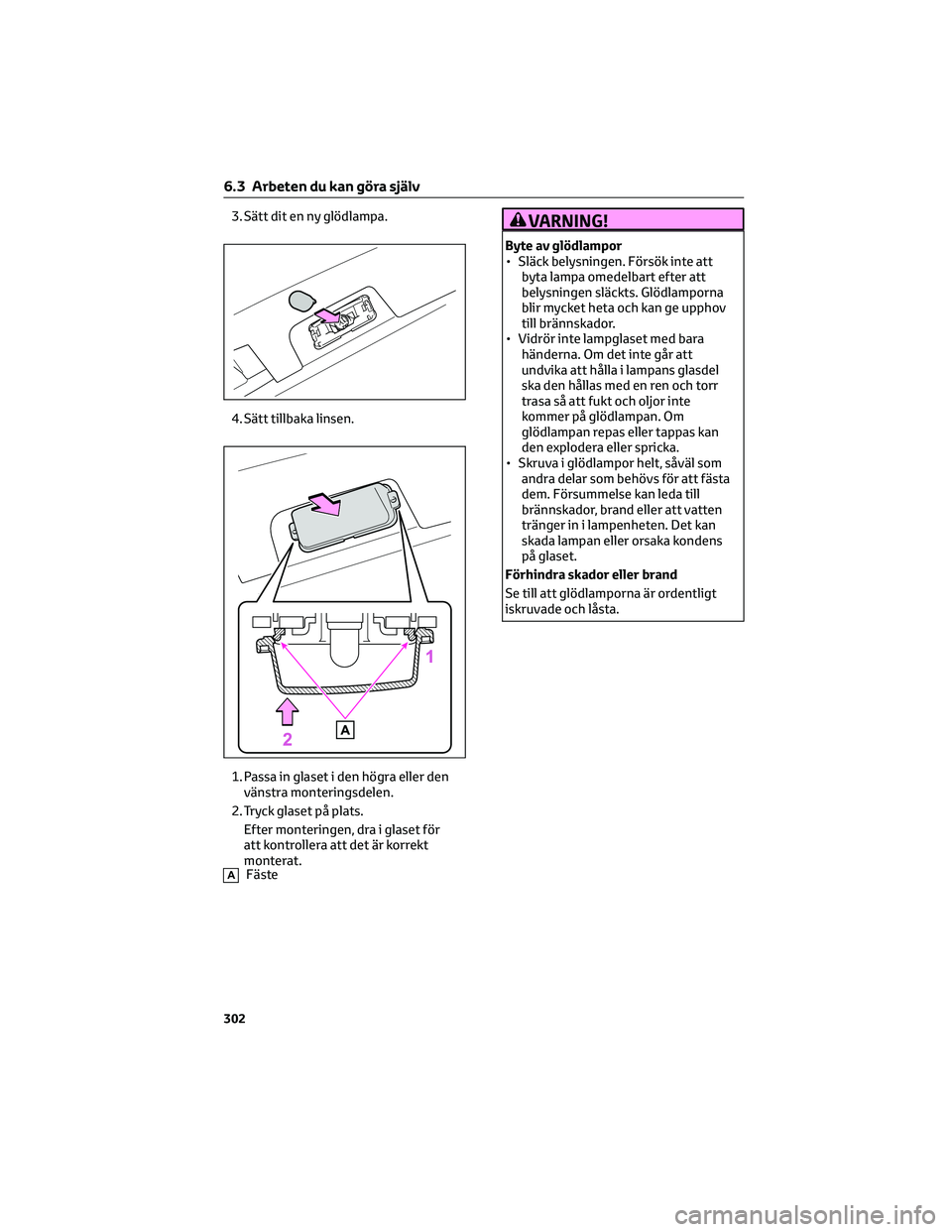

3. Sätt dit en ny glödlampa.
4. Sätt tillbaka linsen.
1. Passa in glaset i den högra eller den
vänstra monteringsdelen.
2. Tryck glaset på plats.
Efter monteringen, dra i glaset för
att kontrollera att det är korrekt
monterat.
AFäste
VARNING!
Byte av glödlampor
• Släck belysningen. Försök inte att
byta lampa omedelbart efter att
belysningen släckts. Glödlamporna
blir mycket heta och kan ge upphov
till brännskador.
• Vidrör inte lampglaset med bara
händerna. Om det inte går att
undvika att hålla i lampans glasdel
ska den hållas med en ren och torr
trasa så att fukt och oljor inte
kommer på glödlampan. Om
glödlampan repas eller tappas kan
den explodera eller spricka.
• Skruva i glödlampor helt, såväl som
andra delar som behövs för att fästa
dem. Försummelse kan leda till
brännskador, brand eller att vatten
tränger in i lampenheten. Det kan
skada lampan eller orsaka kondens
på glaset.
Förhindra skador eller brand
Se till att glödlamporna är ordentligt
iskruvade och låsta.
6.3 Arbeten du kan göra själv
302

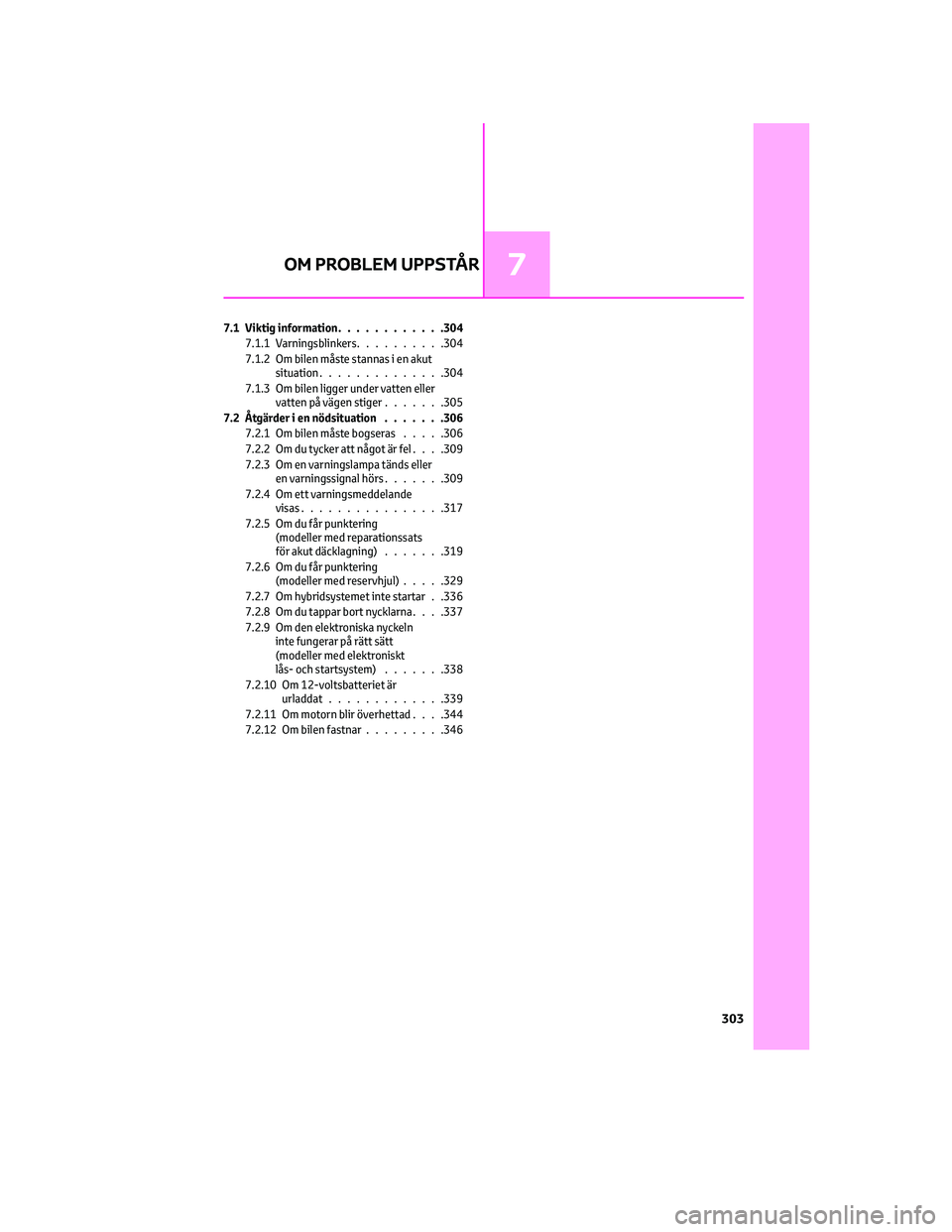

7.1 Viktig information............304
7.1.1 Varningsblinkers..........304
7.1.2 Om bilen måste stannas i en akut
situation..............304
7.1.3 Om bilen ligger under vatten eller
vatten på vägen stiger.......305
7.2 Åtgärder i en nödsituation.......306
7.2.1 Om bilen måste bogseras.....306
7.2.2 Om du tycker att något är fel. . . .309
7.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......309
7.2.4 Om ett varningsmeddelande
visas................317
7.2.5 Om du får punktering
(modeller med reparationssats
för akut däcklagning).......319
7.2.6 Om du får punktering
(modeller med reservhjul).....329
7.2.7 Om hybridsystemet inte startar . .336
7.2.8 Om du tappar bort nycklarna. . . .337
7.2.9 Om den elektroniska nyckeln
inte fungerar på rätt sätt
(modeller med elektroniskt
lås- och startsystem).......338
7.2.10 Om 12-voltsbatteriet är
urladdat.............339
7.2.11 Om motorn blir överhettad. . . .344
7.2.12 Om bilen fastnar.........346
OM PROBLEM UPPSTÅR7
303

7.1 Viktig information
7.1.1 Varningsblinkers
Varningsblinkers används till att varna
andra bilister om bilen måste stanna på
vägen på grund av motorfel eller annat
problem.
Användaranvisningar
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
Varningsblinkers
• Om varningsblinkers används en
längre tid medan hybridsystemet inte
är igång (medan "READY"-indikatorn
inte är tänd) kan 12-voltsbatteriet
laddas ur.
• Om krockkuddarna utlöses (blåses
upp) eller om bilen utsätts för en
kraftig stöt bakifrån aktiveras
varningsblinkers automatiskt.
Varningsblinkers stängs av
automatiskt efter cirka 20 minuter.
Tryck på knappen två gånger för att
stänga av varningsblinkers manuellt.
(Varningsblinkers stängs inte alltid av
automatiskt beroende på hur kraftig
stöten är och förhållandena vid
sammanstötningen.)
7.1.2 Om bilen måste stannas i en
akut situation
Endast i en akut situation, som när det
blir omöjligt att få stopp på bilen på
normalt sätt, får du använda följande
metod för att stanna bilen:
Stanna bilen
1. Ansätt bromspedalen stadigt med
båda fötter och tryck ner ordentligt.
Pumpa inte på bromspedalen
upprepade gånger eftersom då
behövs ytterligare kraft att sakta ner
bilen.
2. Lägg i N med växelspaken.
Om växelspaken flyttas till N
3. Stanna bilen på en säker plats vid
vägen när du saktat ner.
4. Stäng av hybridsystemet.
Om växelspaken inte kan flyttas till N
5. Fortsätt att trampa ner bromspedalen
med båda fötterna för att minska
körhastigheten så mycket som
möjligt.
6. Utför följande åtgärd för att stänga av
hybridsystemet:
Modeller utan elektroniskt lås- och
startsystem
Tryck startknappen till radioläge.
Modeller med elektroniskt lås- och
startsystem
Håll startknappen intryckt minst två
sekunder i följd, eller tryck snabbt på
den minst tre gånger i följd.
7.1 Viktig information
304

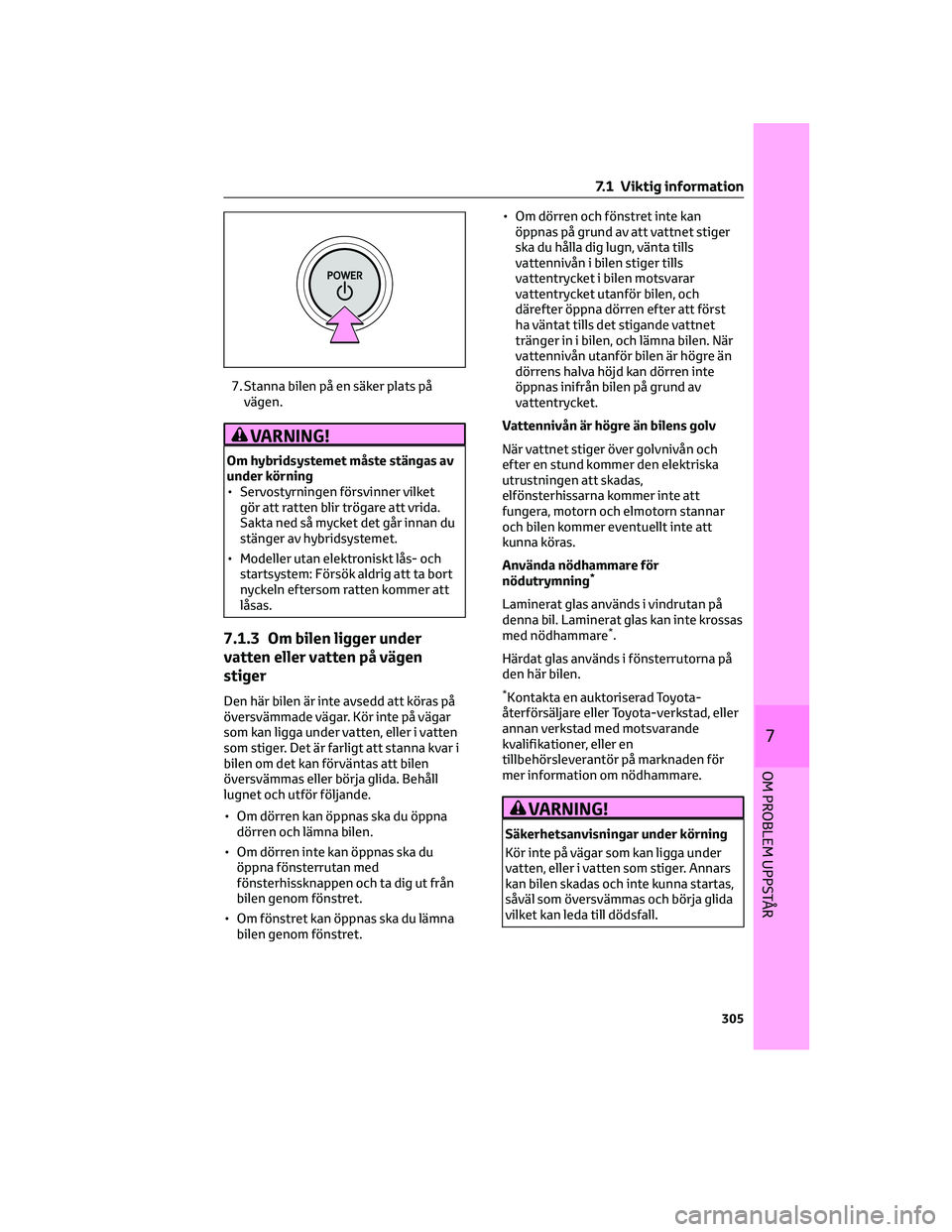

7. Stanna bilen på en säker plats på
vägen.
VARNING!
Om hybridsystemet måste stängas av
under körning
• Servostyrningen försvinner vilket
gör att ratten blir trögare att vrida.
Sakta ned så mycket det går innan du
stänger av hybridsystemet.
• Modeller utan elektroniskt lås- och
startsystem: Försök aldrig att ta bort
nyckeln eftersom ratten kommer att
låsas.
7.1.3 Om bilen ligger under
vatten eller vatten på vägen
stiger
Den här bilen är inte avsedd att köras på
översvämmade vägar. Kör inte på vägar
som kan ligga under vatten, eller i vatten
som stiger. Det är farligt att stanna kvar i
bilen om det kan förväntas att bilen
översvämmas eller börja glida. Behåll
lugnet och utför följande.
• Om dörren kan öppnas ska du öppna
dörren och lämna bilen.
• Om dörren inte kan öppnas ska du
öppna fönsterrutan med
fönsterhissknappen och ta dig ut från
bilen genom fönstret.
• Om fönstret kan öppnas ska du lämna
bilen genom fönstret.• Om dörren och fönstret inte kan
öppnas på grund av att vattnet stiger
ska du hålla dig lugn, vänta tills
vattennivån i bilen stiger tills
vattentrycket i bilen motsvarar
vattentrycket utanför bilen, och
därefter öppna dörren efter att först
ha väntat tills det stigande vattnet
tränger in i bilen, och lämna bilen. När
vattennivån utanför bilen är högre än
dörrens halva höjd kan dörren inte
öppnas inifrån bilen på grund av
vattentrycket.
Vattennivån är högre än bilens golv
När vattnet stiger över golvnivån och
efter en stund kommer den elektriska
utrustningen att skadas,
elfönsterhissarna kommer inte att
fungera, motorn och elmotorn stannar
och bilen kommer eventuellt inte att
kunna köras.
Använda nödhammare för
nödutrymning
*
Laminerat glas används i vindrutan på
denna bil. Laminerat glas kan inte krossas
med nödhammare
*.
Härdat glas används i fönsterrutorna på
den här bilen.
*Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer, eller en
tillbehörsleverantör på marknaden för
mer information om nödhammare.
VARNING!
Säkerhetsanvisningar under körning
Kör inte på vägar som kan ligga under
vatten, eller i vatten som stiger. Annars
kan bilen skadas och inte kunna startas,
såväl som översvämmas och börja glida
vilket kan leda till dödsfall.
7.1 Viktig information
305
7
OM PROBLEM UPPSTÅR

7.2 Åtgärder i en
nödsituation
7.2.1 Om bilen måste bogseras
Om bilen måste bärgas rekommenderar vi
att du låter en Toyota-återförsäljare eller
Toyota-verkstad eller en kommersiell
bärgningsfirma med motsvarande
kompetens och utrustning bärga din bil
med en bärgningsbil med lyft eller flak.
Använd alltid erforderlig
säkerhetsutrustning och följ alla lokala
lagar och förordningar.
VARNING!
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
Under bogsering av bilen
Bilen måste transporteras med
framhjulen upplyfta eller med alla fyra
hjulen upplyfta över marken. Om bilen
bärgas med framhjulen på marken kan
drivlinan och tillhörande delar skadas,
eller elektricitet som genereras från
elmotorn kan orsaka brand beroende på
typen av skada eller funktionsstörning.
Under bogsering
• Om bogservajer eller kedja används
vid bogsering ska plötsliga starter
etc., undvikas som kan belasta
bogseröglor, vajrar eller kedjor
alltför mycket. Bogseröglorna,
vajrarna eller kedjorna kan skadas,
avbrutna delar kan träffa människor
och orsaka allvarlig skada.
VARNING!(Fortsättning)
• Tryck inte startknappen till avstängt
läge. Rattlåset kan vara aktiverat så
att ratten inte kan användas.
Montera bogseröglor på bilen
Kontrollera att bogseröglorna är säkert
monterade. Om bogseröglorna inte är
säkert monterade kan de lossna under
bogsering.
OBSERVERA
Undvik skador på bilen när den bärgas
av en bärgningsbil med hjullyft
• Bogsera inte bilen bakifrån när
startknappen är tryckt till avstängt
läge. Rattlåset är inte tillräckligt
starkt för att hålla framhjulen raka.
• När bilen lyfts, se till att motsatt ände
av bilen har tillräcklig frigång till
marken för bärgning. Utan tillräckligt
avstånd under bilen kan den skadas
under bogsering.
Undvik skador på bilen när den bärgas
av en bärgningsbil hängande i kedja
Bärga inte bilen hängande i en vajer eller
kedja, varken framifrån eller bakifrån.
Undvik skador på bilen vid bogsering i
en akut situation
Fäst inte vajrar eller kedjor på
hjulupphängningens delar.
Situationer när en återförsäljare måste
kontaktas före bogsering
Följande kan tyda på fel i växellådan.
Före bogsering, kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
• Hybridsystemets
varningsmeddelande visas på
informationsdisplayen och bilen rör
sig inte.
• Bilen ger ifrån sig ovanliga ljud.
7.2 Åtgärder i en nödsituation
306

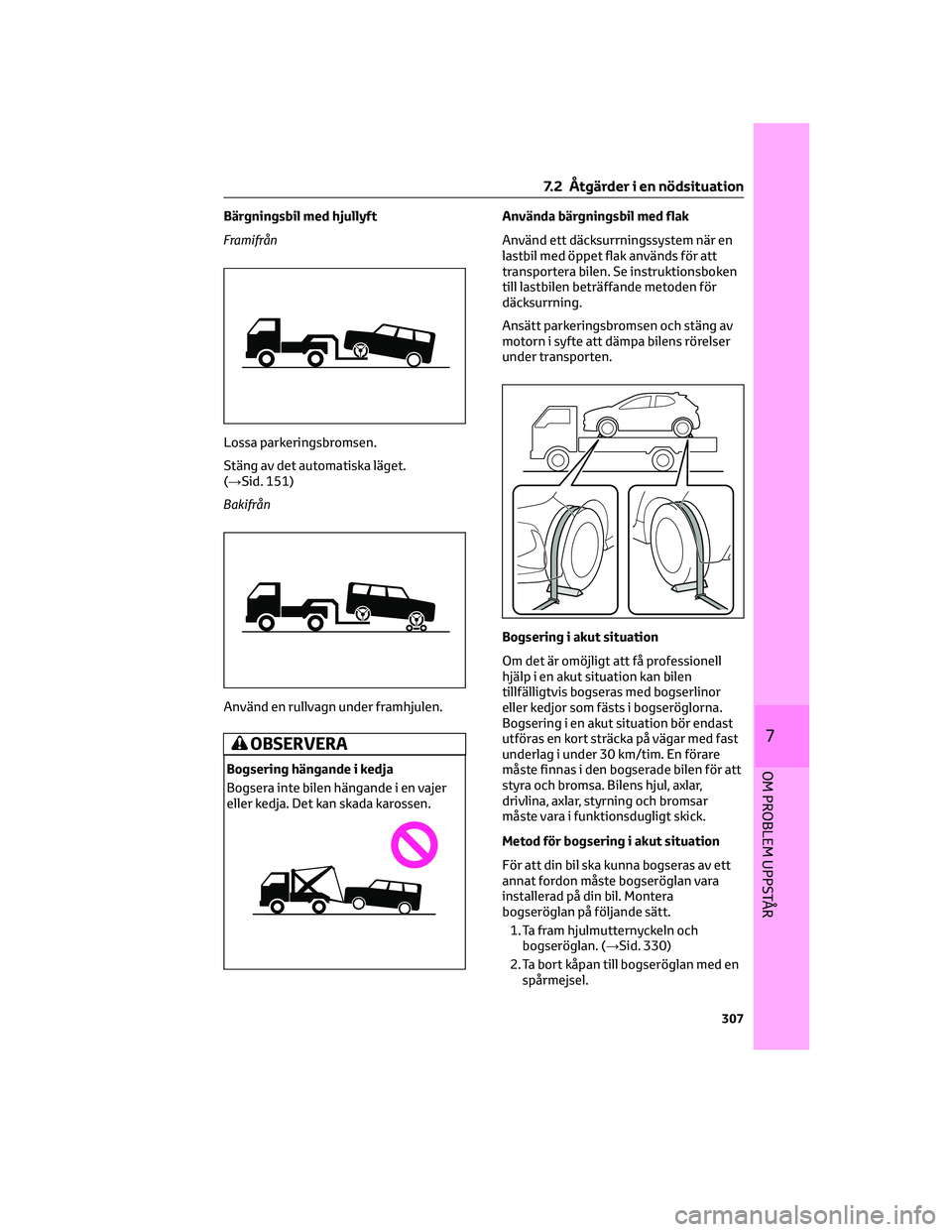

Bärgningsbil med hjullyft
Framifrån
Lossa parkeringsbromsen.
Stäng av det automatiska läget.
(→Sid. 151)
Bakifrån
Använd en rullvagn under framhjulen.
OBSERVERA
Bogsering hängande i kedja
Bogsera inte bilen hängande i en vajer
eller kedja. Det kan skada karossen.
Använda bärgningsbil med flak
Använd ett däcksurrningssystem när en
lastbil med öppet flak används för att
transportera bilen. Se instruktionsboken
till lastbilen beträffande metoden för
däcksurrning.
Ansätt parkeringsbromsen och stäng av
motorn i syfte att dämpa bilens rörelser
under transporten.
Bogsering i akut situation
Om det är omöjligt att få professionell
hjälp i en akut situation kan bilen
tillfälligtvis bogseras med bogserlinor
eller kedjor som fästs i bogseröglorna.
Bogsering i en akut situation bör endast
utföras en kort sträcka på vägar med fast
underlag i under 30 km/tim. En förare
måste finnas i den bogserade bilen för att
styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och bromsar
måste vara i funktionsdugligt skick.
Metod för bogsering i akut situation
För att din bil ska kunna bogseras av ett
annat fordon måste bogseröglan vara
installerad på din bil. Montera
bogseröglan på följande sätt.
1. Ta fram hjulmutternyckeln och
bogseröglan. (→Sid. 330)
2. Ta bort kåpan till bogseröglan med en
spårmejsel.
7.2 Åtgärder i en nödsituation
307
7
OM PROBLEM UPPSTÅR

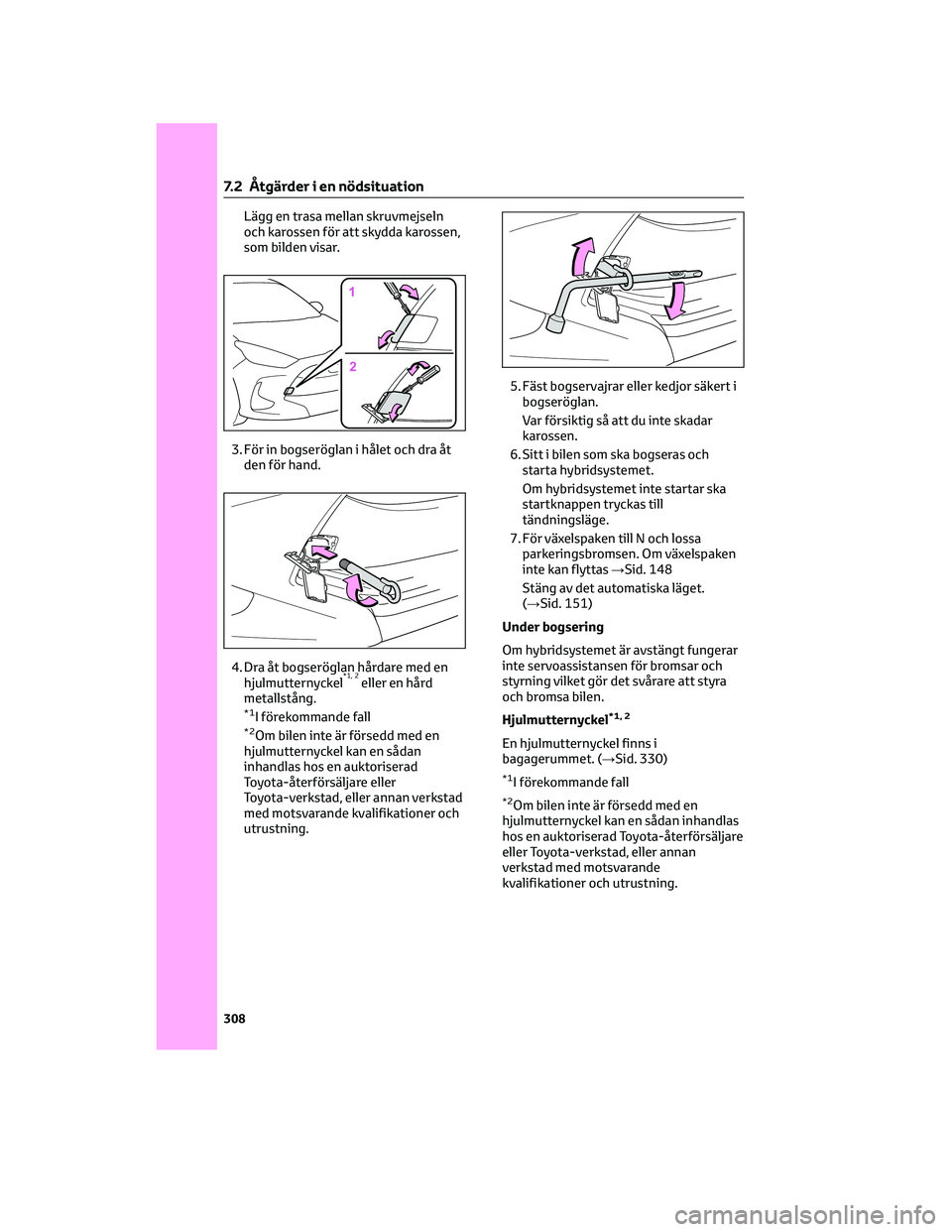

Lägg en trasa mellan skruvmejseln
och karossen för att skydda karossen,
som bilden visar.
3. För in bogseröglan i hålet och dra åt
den för hand.
4. Dra åt bogseröglan hårdare med en
hjulmutternyckel
*1, 2eller en hård
metallstång.
*1I förekommande fall*2Om bilen inte är försedd med en
hjulmutternyckel kan en sådan
inhandlas hos en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.5. Fäst bogservajrar eller kedjor säkert i
bogseröglan.
Var försiktig så att du inte skadar
karossen.
6. Sitt i bilen som ska bogseras och
starta hybridsystemet.
Om hybridsystemet inte startar ska
startknappen tryckas till
tändningsläge.
7. För växelspaken till N och lossa
parkeringsbromsen. Om växelspaken
inte kan flyttas→Sid. 148
Stäng av det automatiska läget.
(→Sid. 151)
Under bogsering
Om hybridsystemet är avstängt fungerar
inte servoassistansen för bromsar och
styrning vilket gör det svårare att styra
och bromsa bilen.
Hjulmutternyckel
*1, 2
En hjulmutternyckel finns i
bagagerummet. (→Sid. 330)
*1I förekommande fall
*2Om bilen inte är försedd med en
hjulmutternyckel kan en sådan inhandlas
hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
7.2 Åtgärder i en nödsituation
308
