TOYOTA YARIS 2022 Bruksanvisningar (in Swedish)

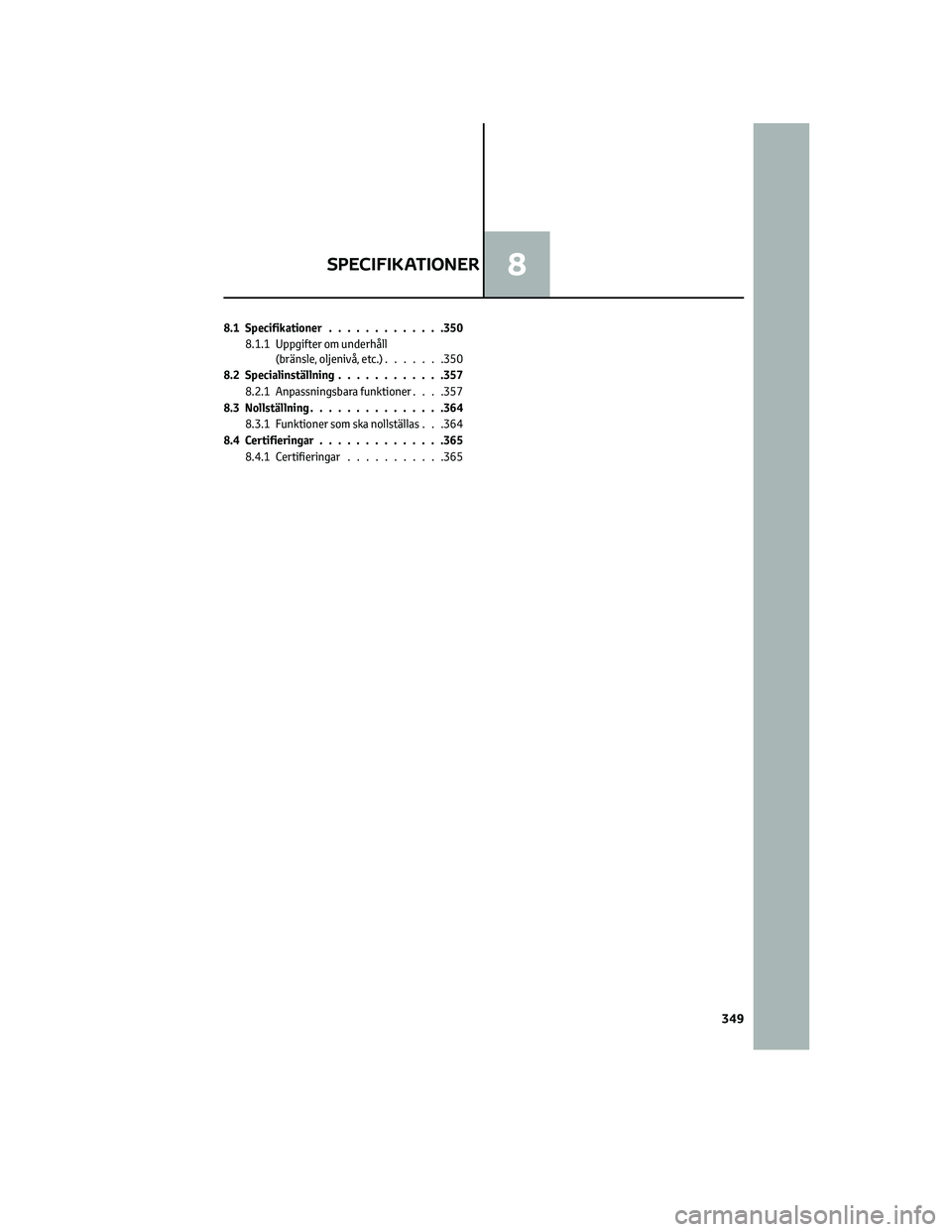

8.1 Specifikationer.............350
8.1.1 Uppgifter om underhåll
(bränsle, oljenivå, etc.).......350
8.2 Specialinställning............357
8.2.1 Anpassningsbara funktioner. . . .357
8.3 Nollställning...............364
8.3.1 Funktioner som ska nollställas . . .364
8.4 Certifieringar..............365
8.4.1 Certifieringar...........365
SPECIFIKATIONER8
349

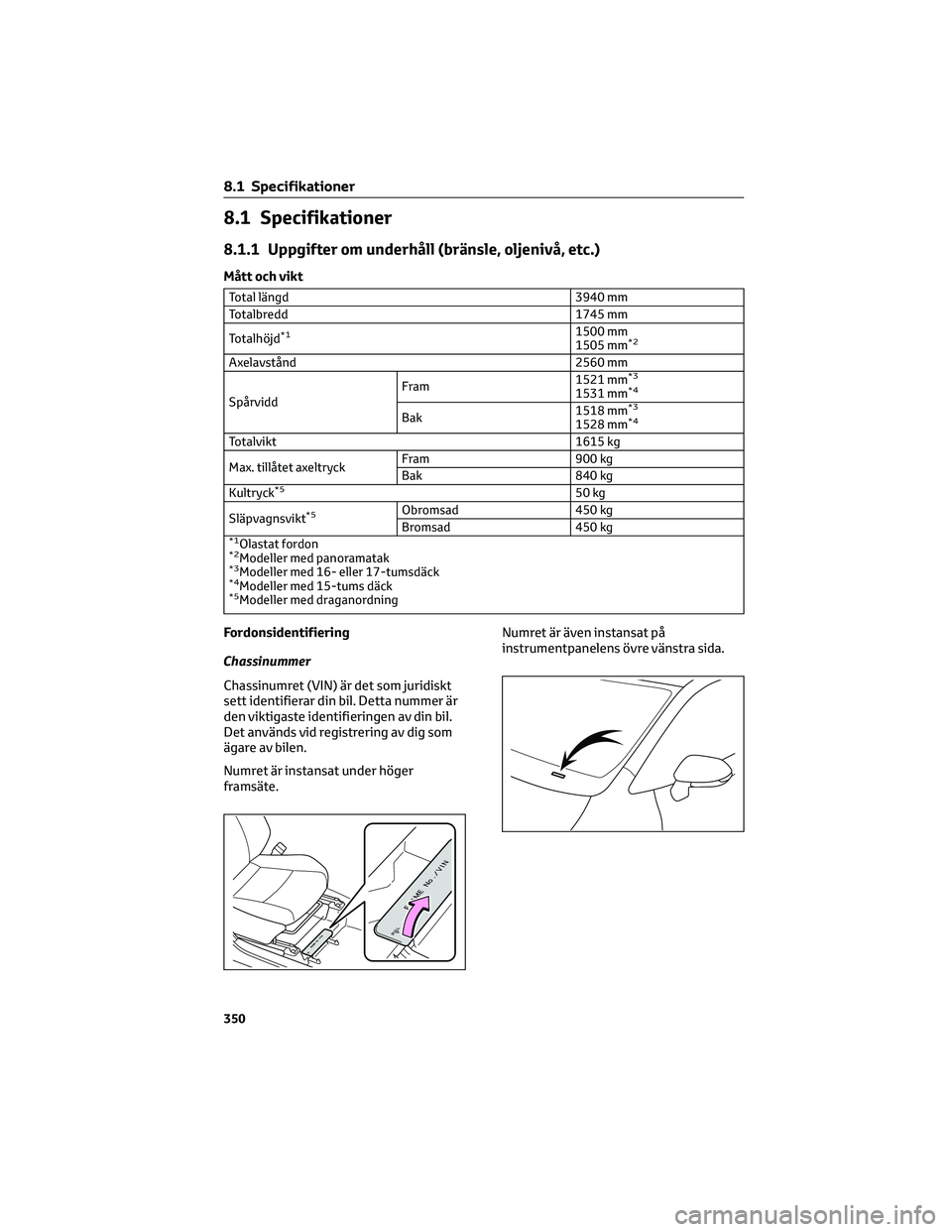

8.1 Specifikationer
8.1.1 Uppgifter om underhåll (bränsle, oljenivå, etc.)
Mått och vikt
Total längd 3940 mm
Totalbredd 1745 mm
Totalhöjd
*11500 mm
1505 mm*2
Axelavstånd 2560 mm
SpårviddFram1521 mm*3
1531 mm*4
Bak1518 mm*3
1528 mm*4
Totalvikt 1615 kg
Max. tillåtet axeltryckFram 900 kg
Bak 840 kg
Kultryck
*550 kg
Släpvagnsvikt
*5Obromsad 450 kg
Bromsad 450 kg
*1Olastat fordon*2Modeller med panoramatak*3Modeller med 16- eller 17-tumsdäck*4Modeller med 15-tums däck*5Modeller med draganordning
Fordonsidentifiering
Chassinummer
Chassinumret (VIN) är det som juridiskt
sett identifierar din bil. Detta nummer är
den viktigaste identifieringen av din bil.
Det används vid registrering av dig som
ägare av bilen.
Numret är instansat under höger
framsäte.Numret är även instansat på
instrumentpanelens övre vänstra sida.
8.1 Specifikationer
350

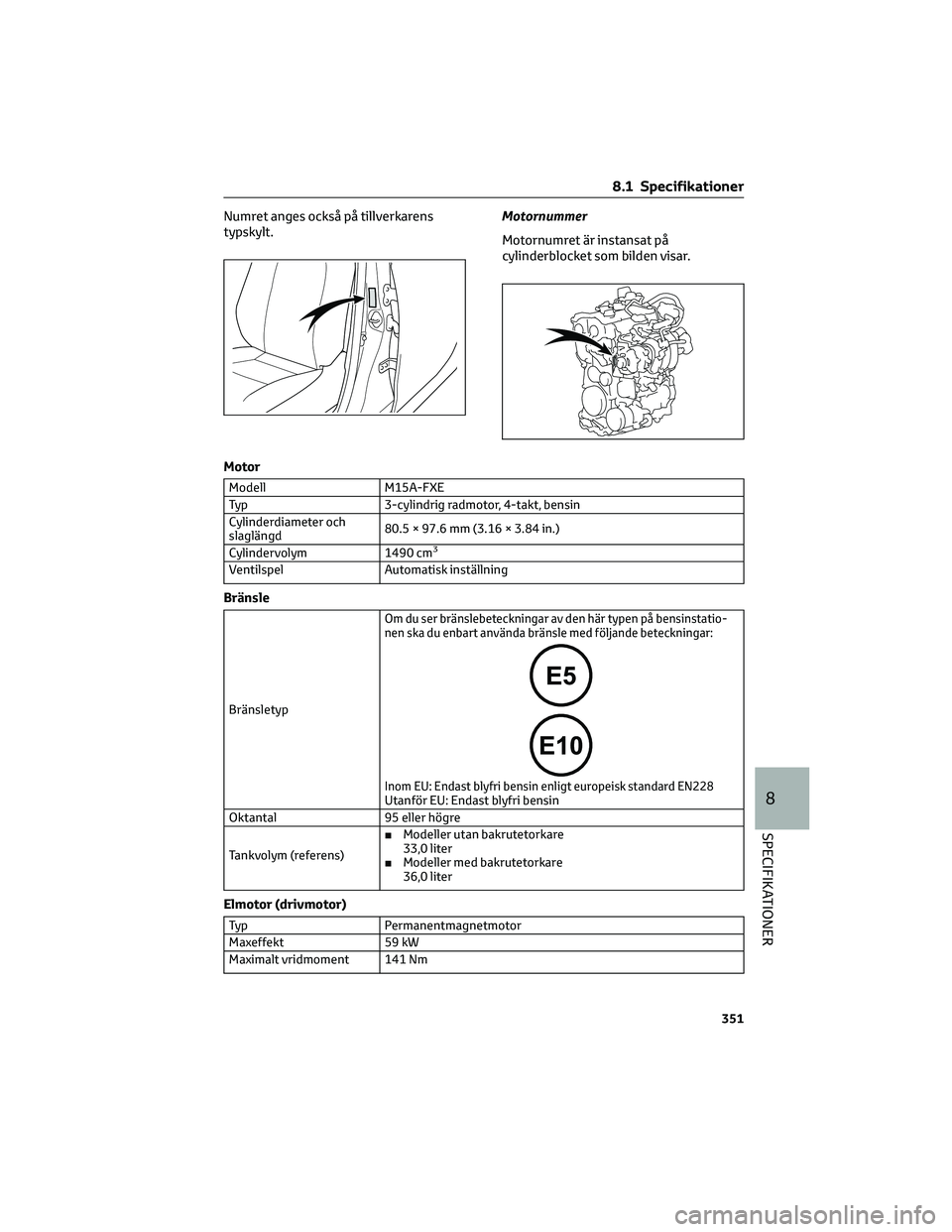

Numret anges också på tillverkarens
typskylt.Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
Modell M15A-FXE
Typ 3-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80.5 × 97.6 mm (3.16 × 3.84 in.)
Cylindervolym 1490 cm
3
Ventilspel Automatisk inställning
Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här typen på bensinstatio-
nen ska du enbart använda bränsle med följande beteckningar:
Inom EU: Endast blyfri bensin enligt europeisk standard EN228Utanför EU: Endast blyfri bensin
Oktantal 95 eller högre
Tankvolym (referens)■Modeller utan bakrutetorkare
33,0 liter
■Modeller med bakrutetorkare
36,0 liter
Elmotor (drivmotor)
Typ Permanentmagnetmotor
Maxeffekt 59 kW
Maximalt vridmoment 141 Nm
8.1 Specifikationer
351
8
SPECIFIKATIONER

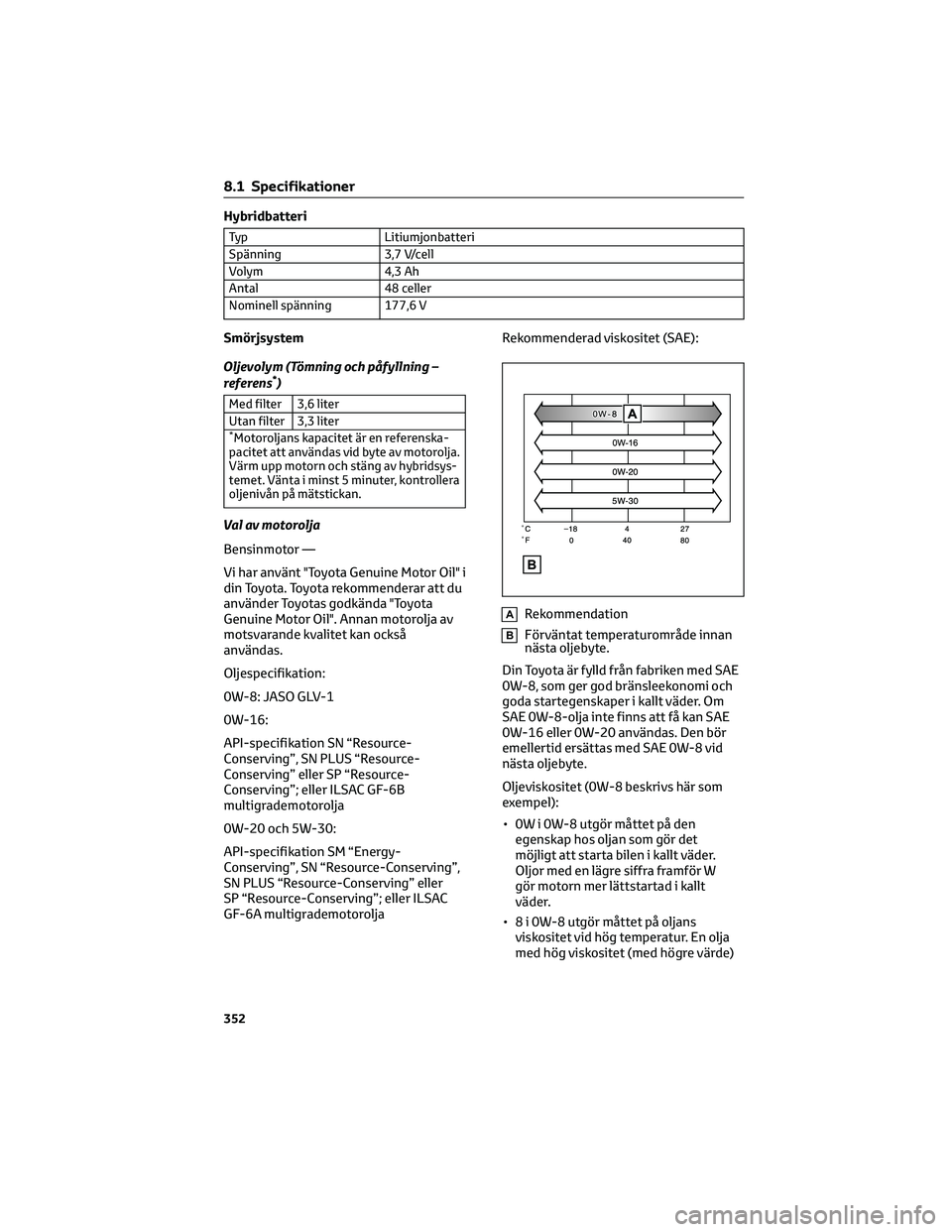

Hybridbatteri
Typ Litiumjonbatteri
Spänning 3,7 V/cell
Volym 4,3 Ah
Antal 48 celler
Nominell spänning 177,6 V
Smörjsystem
Oljevolym (Tömning och påfyllning –
referens
*)
Med filter 3,6 liter
Utan filter 3,3 liter
*Motoroljans kapacitet är en referenska-
pacitet att användas vid byte av motorolja.
Värm upp motorn och stäng av hybridsys-
temet. Vänta i minst 5 minuter, kontrollera
oljenivån på mätstickan.
Val av motorolja
Bensinmotor —
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Toyota rekommenderar att du
använder Toyotas godkända "Toyota
Genuine Motor Oil". Annan motorolja av
motsvarande kvalitet kan också
användas.
Oljespecifikation:
0W-8: JASO GLV-1
0W-16:
API-specifikation SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” eller SP “Resource-
Conserving”; eller ILSAC GF-6B
multigrademotorolja
0W-20 och 5W-30:
API-specifikation SM “Energy-
Conserving”, SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” eller
SP “Resource-Conserving”; eller ILSAC
GF-6A multigrademotoroljaRekommenderad viskositet (SAE):
ARekommendation
BFörväntat temperaturområde innan
nästa oljebyte.
Din Toyota är fylld från fabriken med SAE
0W-8, som ger god bränsleekonomi och
goda startegenskaper i kallt väder. Om
SAE 0W-8-olja inte finns att få kan SAE
0W-16 eller 0W-20 användas. Den bör
emellertid ersättas med SAE 0W-8 vid
nästa oljebyte.
Oljeviskositet (0W-8 beskrivs här som
exempel):
• 0W i 0W-8 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
• 8 i 0W-8 utgör måttet på oljans
viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
8.1 Specifikationer
352

kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.

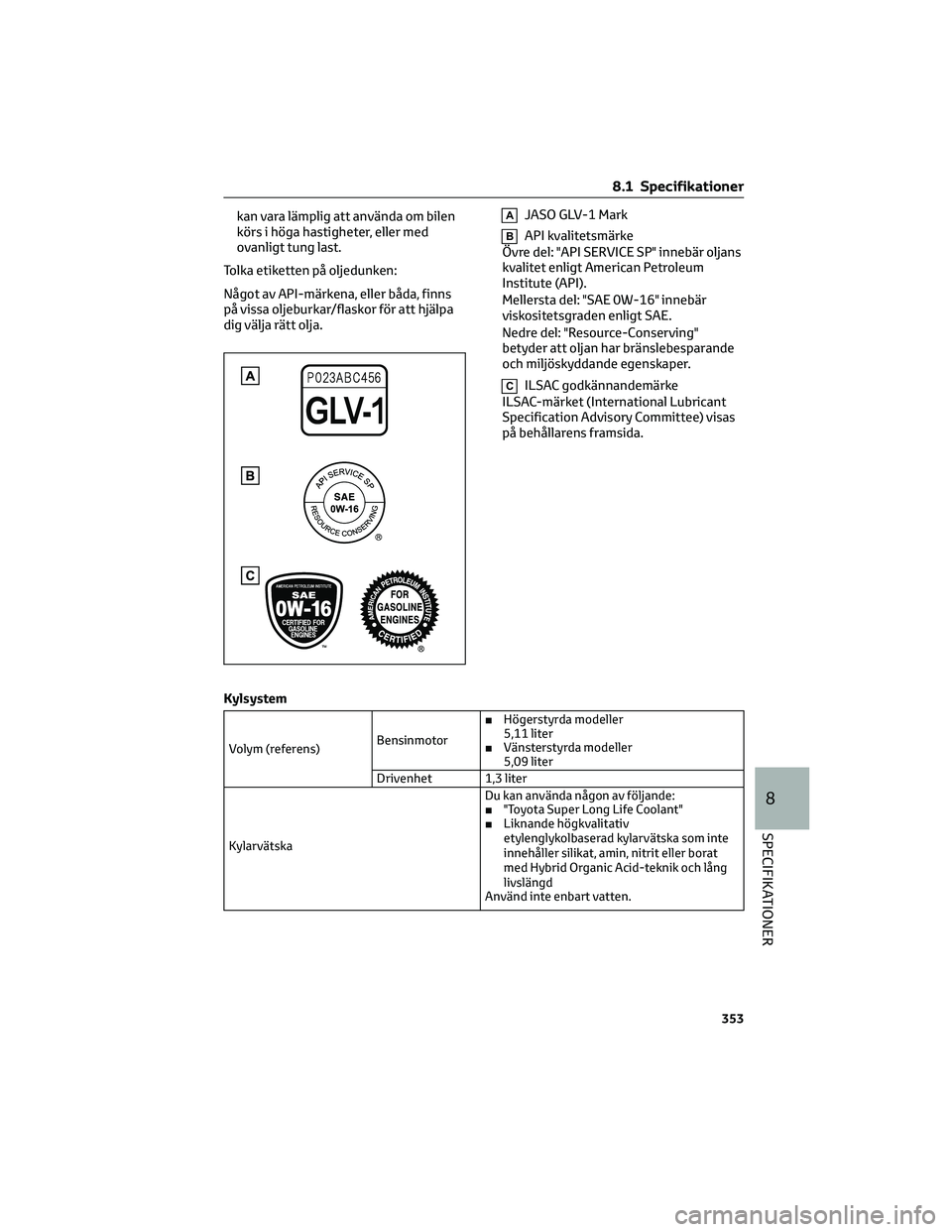

Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.AJASO GLV-1 Mark
BAPI kvalitetsmärke
Övre del: "API SERVICE SP" innebär oljans
kvalitet enligt American Petroleum
Institute (API).
Mellersta del: "SAE 0W-16" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har bränslebesparande
och miljöskyddande egenskaper.
CILSAC godkännandemärke
ILSAC-märket (International Lubricant
Specification Advisory Committee) visas
på behållarens framsida.
Kylsystem
Volym (referens)Bensinmotor■Högerstyrda modeller
5,11 liter
■Vänsterstyrda modeller
5,09 liter
Drivenhet 1,3 liter
KylarvätskaDu kan använda någon av följande:
■"Toyota Super Long Life Coolant"
■Liknande högkvalitativ
etylenglykolbaserad kylarvätska som inte
innehåller silikat, amin, nitrit eller borat
med Hybrid Organic Acid-teknik och lång
livslängd
Använd inte enbart vatten.
8.1 Specifikationer
353
8
SPECIFIKATIONER

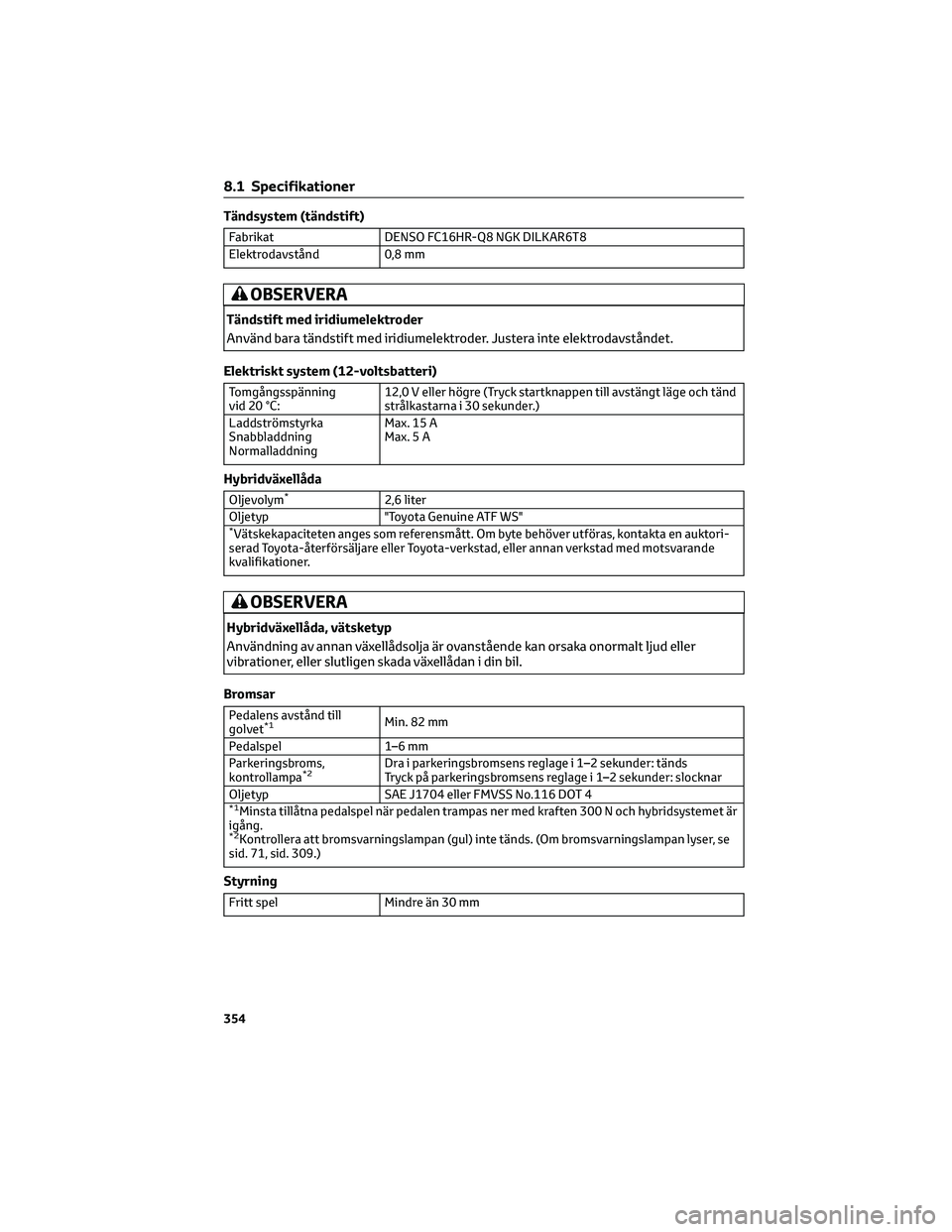

Tändsystem (tändstift)
Fabrikat DENSO FC16HR-Q8 NGK DILKAR6T8
Elektrodavstånd 0,8 mm
OBSERVERA
Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elektriskt system (12-voltsbatteri)
Tomgångsspänning
vid 20 °C:12,0 V eller högre (Tryck startknappen till avstängt läge och tänd
strålkastarna i 30 sekunder.)
Laddströmstyrka
Snabbladdning
NormalladdningMax. 15 A
Max.5A
Hybridväxellåda
Oljevolym*2,6 liter
Oljetyp "Toyota Genuine ATF WS"
*Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer.
OBSERVERA
Hybridväxellåda, vätsketyp
Användning av annan växellådsolja är ovanstående kan orsaka onormalt ljud eller
vibrationer, eller slutligen skada växellådan i din bil.
Bromsar
Pedalens avstånd till
golvet*1Min. 82 mm
Pedalspel 1–6 mm
Parkeringsbroms,
kontrollampa
*2Dra i parkeringsbromsens reglage i 1–2 sekunder: tänds
Tryck på parkeringsbromsens reglage i 1–2 sekunder: slocknar
Oljetyp SAE J1704 eller FMVSS No.116 DOT 4
*1Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N och hybridsystemet är
igång.
*2Kontrollera att bromsvarningslampan (gul) inte tänds. (Om bromsvarningslampan lyser, se
sid. 71, sid. 309.)
Styrning
Fritt spel Mindre än 30 mm
8.1 Specifikationer
354

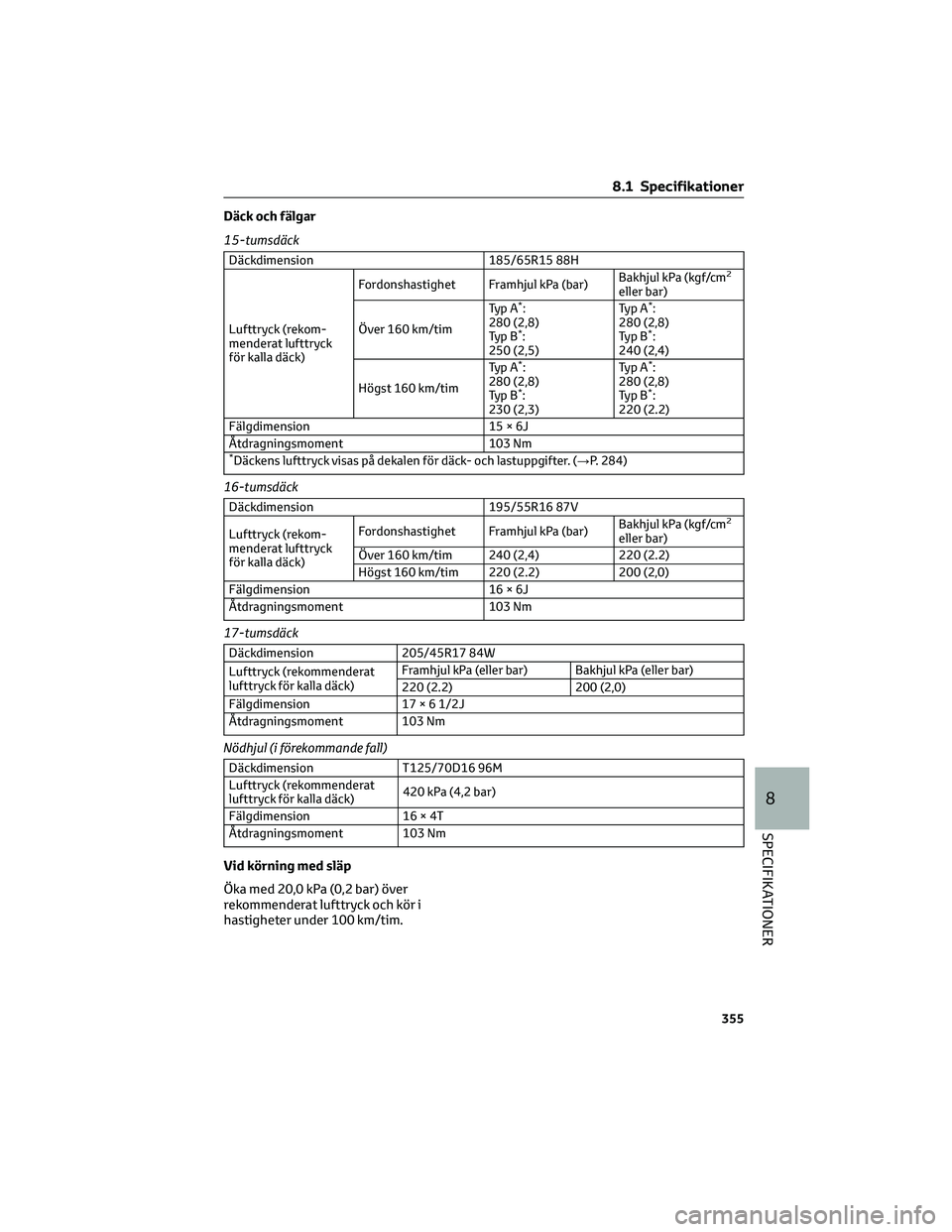

Däck och fälgar
15-tumsdäck
Däckdimension 185/65R15 88H
Lufttryck (rekom-
menderat lufttryck
för kalla däck)Fordonshastighet Framhjul kPa (bar)Bakhjul kPa (kgf/cm2
eller bar)
Över 160 km/timTy p A*:
280 (2,8)
Ty p B
*:
250 (2,5)Ty p A
*:
280 (2,8)
Ty p B
*:
240 (2,4)
Högst 160 km/timTy p A
*:
280 (2,8)
Ty p B
*:
230 (2,3)Ty p A
*:
280 (2,8)
Ty p B
*:
220 (2.2)
Fälgdimension 15 × 6J
Åtdragningsmoment 103 Nm
*Däckens lufttryck visas på dekalen för däck- och lastuppgifter. (→P. 284)
16-tumsdäck
Däckdimension 195/55R16 87V
Lufttryck (rekom-
menderat lufttryck
för kalla däck)Fordonshastighet Framhjul kPa (bar)Bakhjul kPa (kgf/cm2
eller bar)
Över 160 km/tim 240 (2,4) 220 (2.2)
Högst 160 km/tim 220 (2.2) 200 (2,0)
Fälgdimension 16 × 6J
Åtdragningsmoment 103 Nm
17-tumsdäck
Däckdimension 205/45R17 84W
Lufttryck (rekommenderat
lufttryck för kalla däck)Framhjul kPa (eller bar) Bakhjul kPa (eller bar)
220 (2.2) 200 (2,0)
Fälgdimension 17 × 6 1/2J
Åtdragningsmoment 103 Nm
Nödhjul (i förekommande fall)
Däckdimension T125/70D16 96M
Lufttryck (rekommenderat
lufttryck för kalla däck)420 kPa (4,2 bar)
Fälgdimension 16 × 4T
Åtdragningsmoment 103 Nm
Vid körning med släp
Öka med 20,0 kPa (0,2 bar) över
rekommenderat lufttryck och kör i
hastigheter under 100 km/tim.
8.1 Specifikationer
355
8
SPECIFIKATIONER

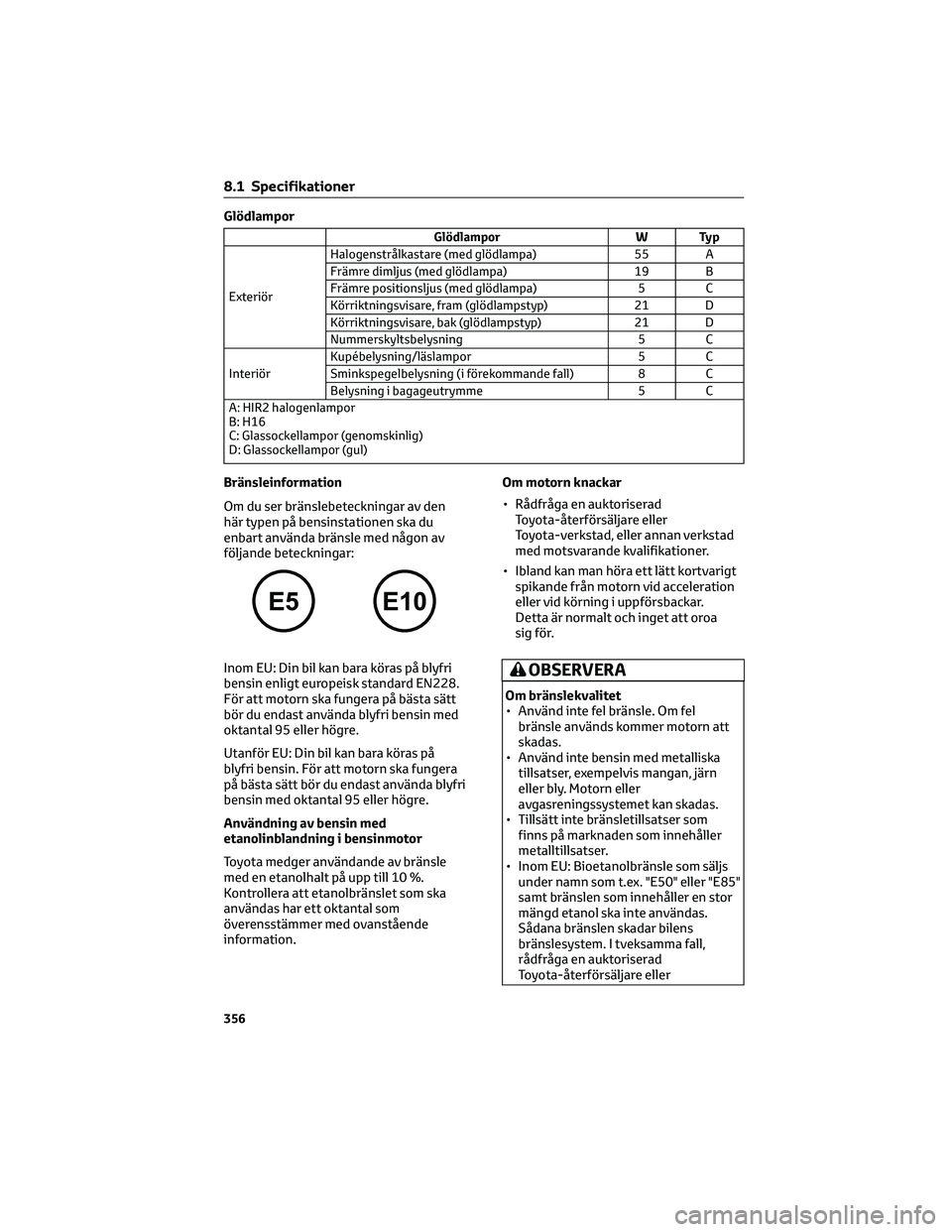

Glödlampor
Glödlampor W Typ
ExteriörHalogenstrålkastare (med glödlampa) 55 A
Främre dimljus (med glödlampa) 19 B
Främre positionsljus (med glödlampa) 5 C
Körriktningsvisare, fram (glödlampstyp) 21 D
Körriktningsvisare, bak (glödlampstyp) 21 D
Nummerskyltsbelysning 5 C
InteriörKupébelysning/läslampor 5 C
Sminkspegelbelysning (i förekommande fall) 8 C
Belysning i bagageutrymme 5 C
A: HIR2 halogenlampor
B: H16
C: Glassockellampor (genomskinlig)
D: Glassockellampor (gul)
Bränsleinformation
Om du ser bränslebeteckningar av den
här typen på bensinstationen ska du
enbart använda bränsle med någon av
följande beteckningar:
Inom EU: Din bil kan bara köras på blyfri
bensin enligt europeisk standard EN228.
För att motorn ska fungera på bästa sätt
bör du endast använda blyfri bensin med
oktantal 95 eller högre.
Utanför EU: Din bil kan bara köras på
blyfri bensin. För att motorn ska fungera
på bästa sätt bör du endast använda blyfri
bensin med oktantal 95 eller högre.
Användning av bensin med
etanolinblandning i bensinmotor
Toyota medger användande av bränsle
med en etanolhalt på upp till 10 %.
Kontrollera att etanolbränslet som ska
användas har ett oktantal som
överensstämmer med ovanstående
information.Om motorn knackar
• Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Ibland kan man höra ett lätt kortvarigt
spikande från motorn vid acceleration
eller vid körning i uppförsbackar.
Detta är normalt och inget att oroa
sig för.OBSERVERA
Om bränslekvalitet
• Använd inte fel bränsle. Om fel
bränsle används kommer motorn att
skadas.
• Använd inte bensin med metalliska
tillsatser, exempelvis mangan, järn
eller bly. Motorn eller
avgasreningssystemet kan skadas.
• Tillsätt inte bränsletillsatser som
finns på marknaden som innehåller
metalltillsatser.
• Inom EU: Bioetanolbränsle som säljs
under namn som t.ex. "E50" eller "E85"
samt bränslen som innehåller en stor
mängd etanol ska inte användas.
Sådana bränslen skadar bilens
bränslesystem. I tveksamma fall,
rådfråga en auktoriserad
Toyota-återförsäljare eller
8.1 Specifikationer
356

OBSERVERA(Fortsättning)
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
•
Utanför EU: Bioetanolbränsle som
säljs under namn som t.ex. "E50" eller
"E85" samt bränslen som innehåller en
stor mängd etanol ska inte användas.
Du kan använda bensin som är
uppblandad med max 10 % etanol.
Om du använder bränsle som
innehåller mer än 10 % etanol (E10)
skadas bilens bränslesystem. Du måste
försäkra dig om att du tankar från en
källa där bränslespecifikation och
kvalitet kan garanteras. I tveksamma
fall, rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Använd inte bensin med
metanolinblandning, t.ex. M15, M85,
M100. Bensin med
metanolinblandning kan orsaka
skador på motorn eller haveri.
8.2 Specialinställning
8.2.1 Anpassningsbara
funktioner
Bilen innehåller ett antal elektroniska
funktioner som kan personanpassas
enligt önskemål. Inställningarna av dessa
funktioner kan ändras med
informationsdisplayen, skärmen till
navigations-/multimediasystemet eller
hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Anpassningsbara bilfunktioner
Ändring på skärmen till navigations/
multimediasystemet (modeller med
7-tums/8-tums multimediasystem)
1. Tryck på knappen "MENU".
2. Välj "Inställningar" på skärmen
"Meny".3. Välj “Vehicle” på skärmen "Inställning"
4. Välj “Vehicle customization”.
Ett antal inställningar kan ändras. Se
ytterligare uppgifter i förteckningen
över inställningar som kan ändras.
Ändring med de rattmonterade
kontrollerna
1. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten för att välja.
2. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten för att välja funktionen som ska
specialinställas.
3. Tryck på
eller tryck och håll den
intryckt.
Tillgängliga inställningar varierar
beroende på om
trycks in eller
hålls intryckt. Följ anvisningarna på
displayen.
VARNING!
När specialinställning utförs
Eftersom hybridsystemet måste vara
igång medan specialinställningarna
görs bör du se till att bilen är parkerad
på en plats med bra ventilation. I ett
slutet utrymme, som ett garage, kan
avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan
leda till dödsfall eller utgöra en allvarlig
hälsorisk.
OBSERVERA
När specialinställning utförs
Hybridsystemet ska vara igång medan
funktioner specialinställs för att undvika
att 12-voltsbatteriet laddas ur.
8.1 Specifikationer
357
8
SPECIFIKATIONER

Anpassningsbara funktioner
Vissa funktionsinställningar ändras samtidigt med specialinställning av andra funktioner.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för ytterligare information.
AInställningar som kan ändras med multimediasystemet med 7-tums/8-tums display
BInställningar kan ändras med de rattmonterade reglagen
CInställningar som kan ändras hos en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Definition av symboler:O=Tillgänglig, — = Inte tillgänglig
Larm
*(→Sid. 67)
FunktionStandard-
inställningAnpassad in-
ställningABC
Larmet inaktiveras när dör-
rarna låses upp med nyckeln
eller den mekaniska nyckelnAv På — — O
*I förekommande fall
Instrument, mätare och informationsdisplay (→Sid. 74, Sid. 78, Sid. 81, Sid. 87)
Funktion*1Standard-
inställningAnpassad in-
ställningABC
Språk*2Svenska*3—O—
Enheter
*2L/100 kmkm/L
—O—
miles (MPG)*4
EV-kontrollampa På Av — O —
ECO Accelerator Guidance På Av — O —
Bränsleförbrukning, displayTotalt
genomsnitt
(genom-
snittlig
bränsle-
förbrukning
[efter noll-
ställning])Snitt resa
(Genomsnittlig
bränsleförbruk-
ning [efter start])
—O—
Snitt tankning
(Genomsnittlig
bränsleförbruk-
ning [efter
tankning])
Ljudsystemslänkad display
*4På Av — O —
Energimonitor På Av — O —
Typ av körinformation Efter startEfter nollställ-
ning—O—
Körinformation (första post) SträckaBilens medelhas-
tighet
—O—
Förfluten tid
Körinformation (andra post)Förfluten
tidBilens medelhas-
tighet
—O—
Sträcka
8.2 Specialinställning
358
