OBSERVERA
När du ändrar inställningar för
vindrutedisplayen
Hybridsystemet ska vara igång medan
funktionerna på vindrutedisplayen
ändras för att undvika att
12-voltsbatteriet laddas ur.
Visningsyta för status för
förarstödsystem/
navigationssystemslänkad visningsyta
Status för körstödssystem, display
Visa driftsstatus för följande system:
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 188)
• LTA (Linjeavkännare) (i
förekommande fall) (→Sid. 179)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
För ytterligare uppgifter, se förklaringen
av respektive system.
Visningsyta länkad till
navigationssystem (i förekommande
fall)
Visar följande funktioner som är länkade
till navigationssystemet:
• Gatunamn
• Ruttvägledning till resmålet
(i förekommande fall)
• Kompass (färdriktning uppåt)
Popup-display
Popup-meddelanden för följande system
visas vid behov:Körstödssystem
Visar varning/förslag/rekommendation
eller driftsstatus för ett speciellt system.
• PCS (Aktivt krockskyddssystem)
(i förekommande fall) (→Sid. 169)
• LTA (Linjeavkännare) (i
förekommande fall) (→Sid. 179)
• PKSB (Intelligent autobroms) (i
förekommande fall) (→Sid. 218)
• Bromsprioriteringssystem
(→Sid. 130)
• Kör/start-kontroll (→Sid. 134)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
För ytterligare uppgifter, se förklaringen
av respektive system.
Symbol
Visas när ett varningsmeddelande visas
på informationsdisplayen. (→Sid. 317)
Varningsmeddelande
Vissa varningsmeddelanden visas vid
behov enligt vissa förhållanden.
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
Ljudsystemets driftstatus
(i förekommande fall)
Visas när en fjärrkontrollknapp på ratten
används.
Handsfree-systemets status
(i förekommande fall)
Visas när handsfree-systemet används.
När ett popup-meddelande visas
När ett popup-meddelande visas så visas
eventuellt inte den aktuella displayen.
I så fall återgår displayen när
popup-meddelandet försvinner.
2.1 Instrumentgrupp
94

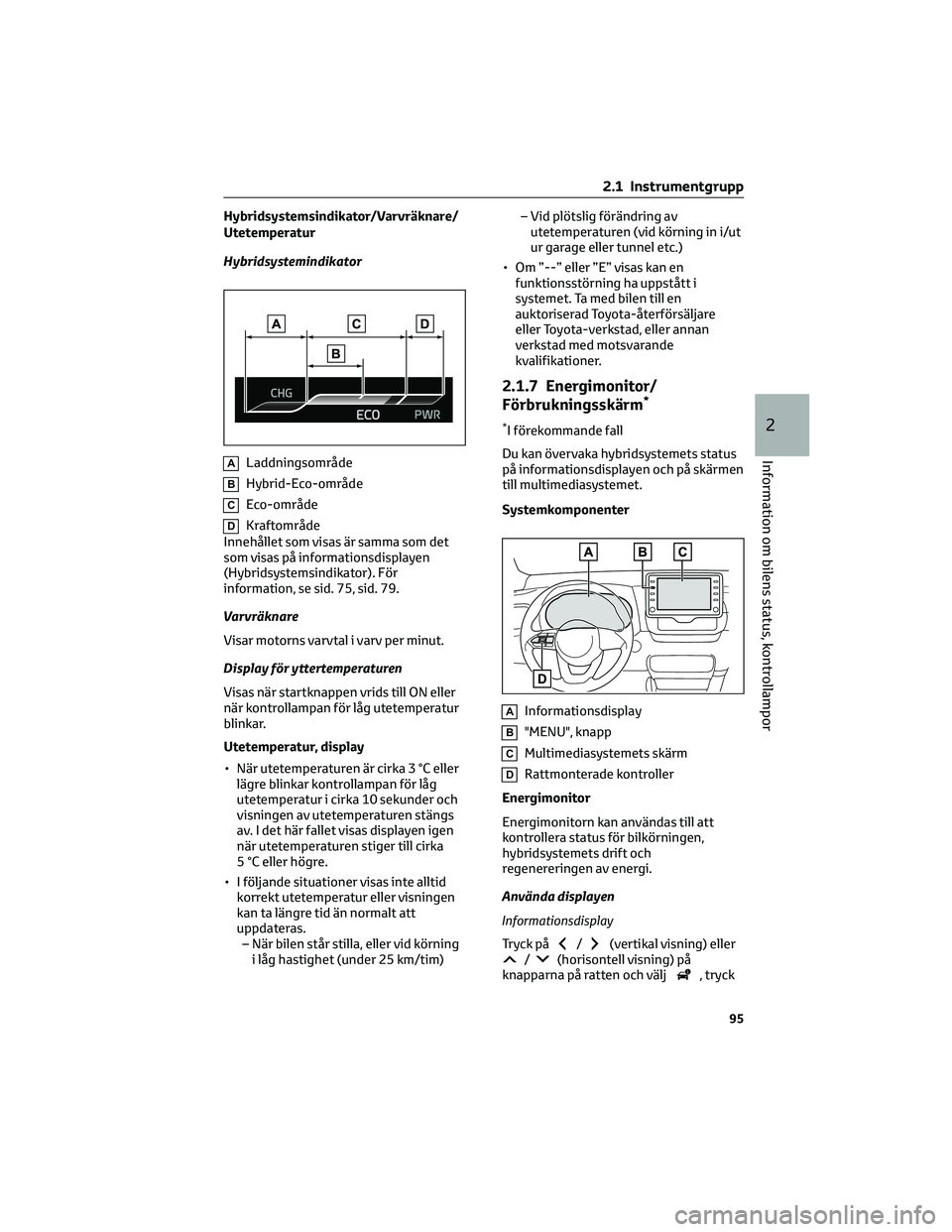

Hybridsystemsindikator/Varvräknare/
Utetemperatur
Hybridsystemindikator
ALaddningsområde
BHybrid-Eco-område
CEco-område
DKraftområde
Innehållet som visas är samma som det
som visas på informationsdisplayen
(Hybridsystemsindikator). För
information, se sid. 75, sid. 79.
Varvräknare
Visar motorns varvtal i varv per minut.
Display för yttertemperaturen
Visas när startknappen vrids till ON eller
när kontrollampan för låg utetemperatur
blinkar.
Utetemperatur, display
• När utetemperaturen är cirka 3 °C eller
lägre blinkar kontrollampan för låg
utetemperatur i cirka 10 sekunder och
visningen av utetemperaturen stängs
av. I det här fallet visas displayen igen
när utetemperaturen stiger till cirka
5 °C eller högre.
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla, eller vid körning
i låg hastighet (under 25 km/tim)– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
2.1.7 Energimonitor/
Förbrukningsskärm*
*I förekommande fall
Du kan övervaka hybridsystemets status
på informationsdisplayen och på skärmen
till multimediasystemet.
Systemkomponenter
AInformationsdisplay
B"MENU", knapp
CMultimediasystemets skärm
DRattmonterade kontroller
Energimonitor
Energimonitorn kan användas till att
kontrollera status för bilkörningen,
hybridsystemets drift och
regenereringen av energi.
Använda displayen
Informationsdisplay
Tryck på
/(vertikal visning) eller/(horisontell visning) på
knapparna på ratten och välj, tryck
2.1 Instrumentgrupp
95
2
Information om bilens status, kontrollampor

på/(vertikal visning) eller/(horisontell visning) på knapparna på
ratten och välj enegimonitorn.
Multimediasystem med 7-tums/8-tums
display
1. Tryck på knappen "MENU".
2. Välj "Info" på skärmen "Meny".
3. Välj "ECO" på skärmen "Information".
*
*
Endast modeller med
navigationsfunktion
Om en annan skärm än
"Energimonitor" visas, välj "Energi".
Multimediasystem med 9-tums display
1. Tryck på knappen "HOME".
2. Välj “Fordon” på skärmen “Home”.
Om en annan skärm än "Energy
monitor" visas, välj "Energy flow".
Display
När energi är i omlopp visas en pil för att
indikera energiflödets riktning. När ingen
energi är i omlopp visas ingen sådan pil.
Grön: Visar att elektrisk energi laddas
eller återvinns.
Gul: Visar att elektrisk energi används.
Röd: Visar att energi från bensinmotorn
används.
Informationsdisplay (ex. vertikal display)
Bilden visar alla pilarna i förklarande syfte.
Det verkliga innehållet på displayen
varierar.
ABensinmotor
BHybridbatteri
CFramhjul
DBakhjul
Multimediasystem (7-tums/8-tums
display)
Bilden visar alla pilarna i förklarande
syfte. Det verkliga innehållet på displayen
varierar.
ABensinmotor
BElmotor (drivmotor)
CHybridbatteri (drivbatteri)
DFramhjul
EBakhjul
Multimediasystem (7-tums/8-tums
display) ( på skärmen "Home")
ABensinmotor
BHybridbatteri (drivbatteri)
CDäck
2.1 Instrumentgrupp
96

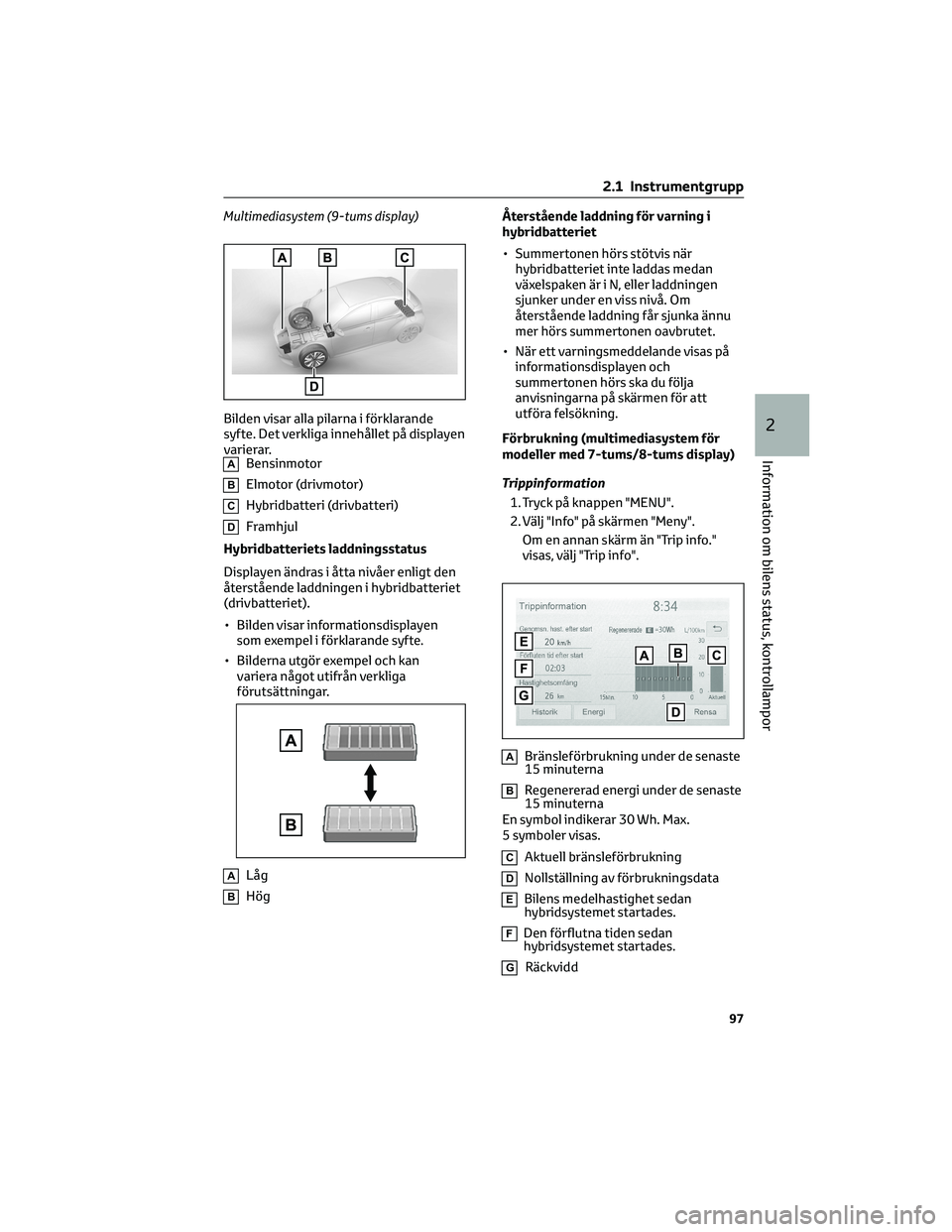

Multimediasystem (9-tums display)
Bilden visar alla pilarna i förklarande
syfte. Det verkliga innehållet på displayen
varierar.
ABensinmotor
BElmotor (drivmotor)
CHybridbatteri (drivbatteri)
DFramhjul
Hybridbatteriets laddningsstatus
Displayen ändras i åtta nivåer enligt den
återstående laddningen i hybridbatteriet
(drivbatteriet).
• Bilden visar informationsdisplayen
som exempel i förklarande syfte.
• Bilderna utgör exempel och kan
variera något utifrån verkliga
förutsättningar.
ALåg
BHögÅterstående laddning för varning i
hybridbatteriet
• Summertonen hörs stötvis när
hybridbatteriet inte laddas medan
växelspaken är i N, eller laddningen
sjunker under en viss nivå. Om
återstående laddning får sjunka ännu
mer hörs summertonen oavbrutet.
• När ett varningsmeddelande visas på
informationsdisplayen och
summertonen hörs ska du följa
anvisningarna på skärmen för att
utföra felsökning.
Förbrukning (multimediasystem för
modeller med 7-tums/8-tums display)
Trippinformation
1. Tryck på knappen "MENU".
2. Välj "Info" på skärmen "Meny".
Om en annan skärm än "Trip info."
visas, välj "Trip info".
ABränsleförbrukning under de senaste
15 minuterna
BRegenererad energi under de senaste
15 minuterna
En symbol indikerar 30 Wh. Max.
5 symboler visas.
CAktuell bränsleförbrukning
DNollställning av förbrukningsdata
EBilens medelhastighet sedan
hybridsystemet startades.
FDen förflutna tiden sedan
hybridsystemet startades.
GRäckvidd
Energi
2.1 Instrumentgrupp
97
2
Information om bilens status, kontrollampor

Historiken för genomsnittlig
bränsleförbrukning delas in med olika
färger på tidigare genomsnitt och
genomsnittlig bränsleförbrukning sedan
den senaste uppdateringen.
Använd den visade genomsnittliga
bränsleförbrukningen som referens.
Bilden utgör endast exempel och kan
variera något från verkliga förhållanden.
Historik
1. Tryck på knappen "MENU".
2. Välj "Info" på skärmen "Meny".
Om en annan skärm än "Historik"
visas, välj "Historik".
ABästa registrerade
bränsleförbrukning
BSenaste bränsleförbrukning
CTidigare registrerad
bränsleförbrukning
DUppdatera data för senaste
bränsleförbrukning
ENollställa historik
Historiken för genomsnittlig
bränsleförbrukning delas in med olika
färger på tidigare genomsnitt och
genomsnittlig bränsleförbrukning sedan
den senaste uppdateringen.
Använd den visade genomsnittliga
bränsleförbrukningen som referens.
Bilden utgör endast exempel och kan
variera något från verkliga förhållanden.Uppdatera historik
Uppdatera den senaste
bränsleförbrukningen genom att trycka
på ”Klipp” för att mäta den aktuella
bränsleförbrukningen igen.
Nollställa data
Data för bränsleförbrukning kan tas bort
genom att trycka på "Rensa".
Räckvidd
Visar det maximala uppskattade
avståndet som kan köras på återstående
bränsle i tanken.
Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan skilja
sig från den som visas.
Startskärm
Den genomsnittliga
bränsleförbrukningen och körsträckan till
tom tank kan visas på startskärmen till
multimediasystemets display.
Se instruktionsboken till navigations-
och multimediasystemet för uppgifter om
startskärmen.
Förbrukning (multimediasystem för
modeller med 9-tums display)
Färdinformation
1. Tryck på knappen "HOME".
2. Välj “Fordon” på skärmen “Home”.
Om en annan skärm än
“Körinformation” visas, välj “Drive
info”.
2.1 Instrumentgrupp
98

AValt körläge (→Sid. 227)
BBilens medelhastighet sedan bilen
startades.
CDen förflutna tiden sedan
hybridsystemet startades.
DRäckvidd
Bränsleförbrukning
1. Tryck på knappen "HOME".
2. Välj “Fordon” på skärmen “Home”.
Om en annan skärm än
“Bränsleförbrukning” visas, välj
“Bränsleförbrukning”.
AAktuell bränsleförbrukning
BSenaste bränsleförbrukning
CTidigare registrerad
bränsleförbrukning
DNollställa historik
Historiken för genomsnittlig
bränsleförbrukning delas in med olika
färger på tidigare genomsnitt (blå) och
lägsta genomsnitt (grön).
Bilden utgör endast exempel och kan
variera något från verkliga förhållanden.
Uppdatera historik
Uppdatera den senaste
bränsleförbrukningen genom att
nollställa "Total average" på
informationsdisplayen för att mäta den
aktuella bränsleförbrukningen igen.Nollställa data
Data för bränsleförbrukning kan tas bort
genom att trycka på "Clear".
Räckvidd
Visar det maximala uppskattade
avståndet som kan köras på återstående
bränsle i tanken.
Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan skilja
sig från den som visas.
2.1 Instrumentgrupp
99
2
Information om bilens status, kontrollampor

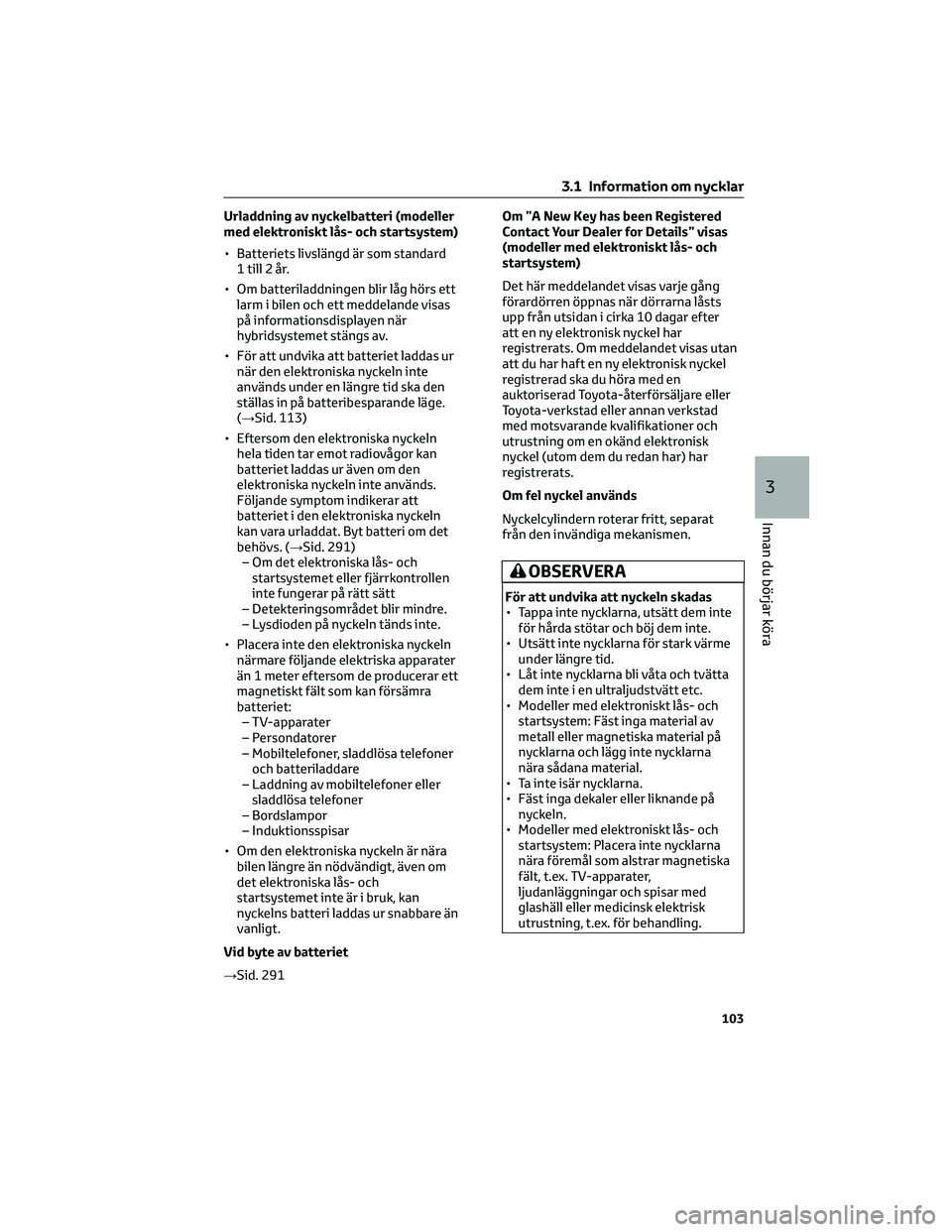

Urladdning av nyckelbatteri (modeller
med elektroniskt lås- och startsystem)
• Batteriets livslängd är som standard
1till2år.
• Om batteriladdningen blir låg hörs ett
larm i bilen och ett meddelande visas
på informationsdisplayen när
hybridsystemet stängs av.
• För att undvika att batteriet laddas ur
när den elektroniska nyckeln inte
används under en längre tid ska den
ställas in på batteribesparande läge.
(→Sid. 113)
• Eftersom den elektroniska nyckeln
hela tiden tar emot radiovågor kan
batteriet laddas ur även om den
elektroniska nyckeln inte används.
Följande symptom indikerar att
batteriet i den elektroniska nyckeln
kan vara urladdat. Byt batteri om det
behövs. (→Sid. 291)
– Om det elektroniska lås- och
startsystemet eller fjärrkontrollen
inte fungerar på rätt sätt
– Detekteringsområdet blir mindre.
– Lysdioden på nyckeln tänds inte.
• Placera inte den elektroniska nyckeln
närmare följande elektriska apparater
än 1 meter eftersom de producerar ett
magnetiskt fält som kan försämra
batteriet:
– TV-apparater
– Persondatorer
– Mobiltelefoner, sladdlösa telefoner
och batteriladdare
– Laddning av mobiltelefoner eller
sladdlösa telefoner
– Bordslampor
– Induktionsspisar
• Om den elektroniska nyckeln är nära
bilen längre än nödvändigt, även om
det elektroniska lås- och
startsystemet inte är i bruk, kan
nyckelns batteri laddas ur snabbare än
vanligt.
Vid byte av batteriet
→Sid. 291Om ”A New Key has been Registered
Contact Your Dealer for Details” visas
(modeller med elektroniskt lås- och
startsystem)
Det här meddelandet visas varje gång
förardörren öppnas när dörrarna låsts
upp från utsidan i cirka 10 dagar efter
att en ny elektronisk nyckel har
registrerats. Om meddelandet visas utan
att du har haft en ny elektronisk nyckel
registrerad ska du höra med en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning om en okänd elektronisk
nyckel (utom dem du redan har) har
registrerats.
Om fel nyckel används
Nyckelcylindern roterar fritt, separat
från den invändiga mekanismen.
OBSERVERA
För att undvika att nyckeln skadas
• Tappa inte nycklarna, utsätt dem inte
för hårda stötar och böj dem inte.
• Utsätt inte nycklarna för stark värme
under längre tid.
• Låt inte nycklarna bli våta och tvätta
dem inte i en ultraljudstvätt etc.
• Modeller med elektroniskt lås- och
startsystem: Fäst inga material av
metall eller magnetiska material på
nycklarna och lägg inte nycklarna
nära sådana material.
• Ta inte isär nycklarna.
• Fäst inga dekaler eller liknande på
nyckeln.
• Modeller med elektroniskt lås- och
startsystem: Placera inte nycklarna
nära föremål som alstrar magnetiska
fält, t.ex. TV-apparater,
ljudanläggningar och spisar med
glashäll eller medicinsk elektrisk
utrustning, t.ex. för behandling.
3.1 Information om nycklar
103
3
Innan du börjar köra

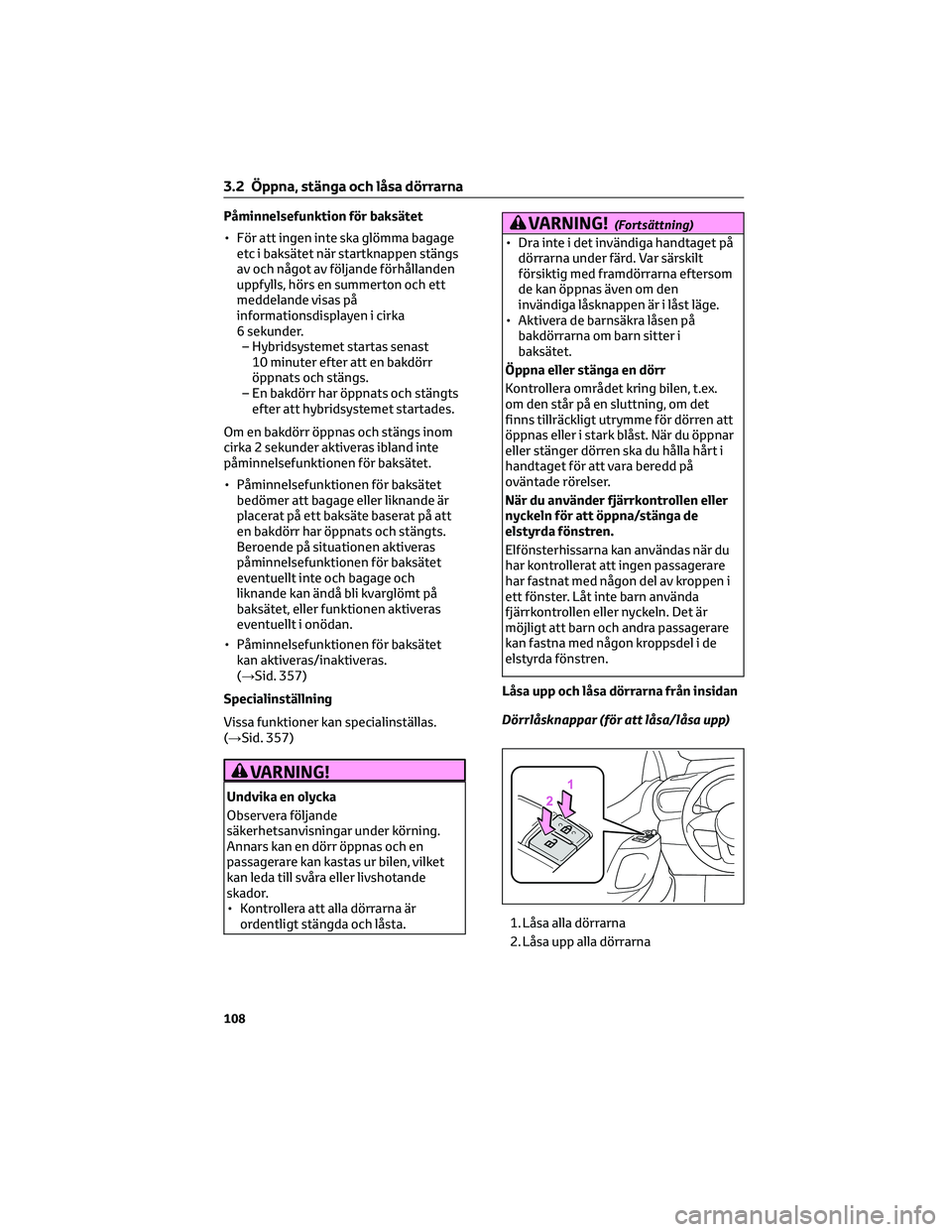

Påminnelsefunktion för baksätet
• För att ingen inte ska glömma bagage
etc i baksätet när startknappen stängs
av och något av följande förhållanden
uppfylls, hörs en summerton och ett
meddelande visas på
informationsdisplayen i cirka
6 sekunder.
– Hybridsystemet startas senast
10 minuter efter att en bakdörr
öppnats och stängs.
– En bakdörr har öppnats och stängts
efter att hybridsystemet startades.
Om en bakdörr öppnas och stängs inom
cirka 2 sekunder aktiveras ibland inte
påminnelsefunktionen för baksätet.
• Påminnelsefunktionen för baksätet
bedömer att bagage eller liknande är
placerat på ett baksäte baserat på att
en bakdörr har öppnats och stängts.
Beroende på situationen aktiveras
påminnelsefunktionen för baksätet
eventuellt inte och bagage och
liknande kan ändå bli kvarglömt på
baksätet, eller funktionen aktiveras
eventuellt i onödan.
• Påminnelsefunktionen för baksätet
kan aktiveras/inaktiveras.
(→Sid. 357)
Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 357)
VARNING!
Undvika en olycka
Observera följande
säkerhetsanvisningar under körning.
Annars kan en dörr öppnas och en
passagerare kan kastas ur bilen, vilket
kan leda till svåra eller livshotande
skador.
• Kontrollera att alla dörrarna är
ordentligt stängda och låsta.
VARNING!(Fortsättning)
• Dra inte i det invändiga handtaget på
dörrarna under färd. Var särskilt
försiktig med framdörrarna eftersom
de kan öppnas även om den
invändiga låsknappen är i låst läge.
• Aktivera de barnsäkra låsen på
bakdörrarna om barn sitter i
baksätet.
Öppna eller stänga en dörr
Kontrollera området kring bilen, t.ex.
om den står på en sluttning, om det
finns tillräckligt utrymme för dörren att
öppnas eller i stark blåst. När du öppnar
eller stänger dörren ska du hålla hårt i
handtaget för att vara beredd på
oväntade rörelser.
När du använder fjärrkontrollen eller
nyckeln för att öppna/stänga de
elstyrda fönstren.
Elfönsterhissarna kan användas när du
har kontrollerat att ingen passagerare
har fastnat med någon del av kroppen i
ett fönster. Låt inte barn använda
fjärrkontrollen eller nyckeln. Det är
möjligt att barn och andra passagerare
kan fastna med någon kroppsdel i de
elstyrda fönstren.
Låsa upp och låsa dörrarna från insidan
Dörrlåsknappar (för att låsa/låsa upp)
1. Låsa alla dörrarna
2. Låsa upp alla dörrarna
3.2 Öppna, stänga och låsa dörrarna
108

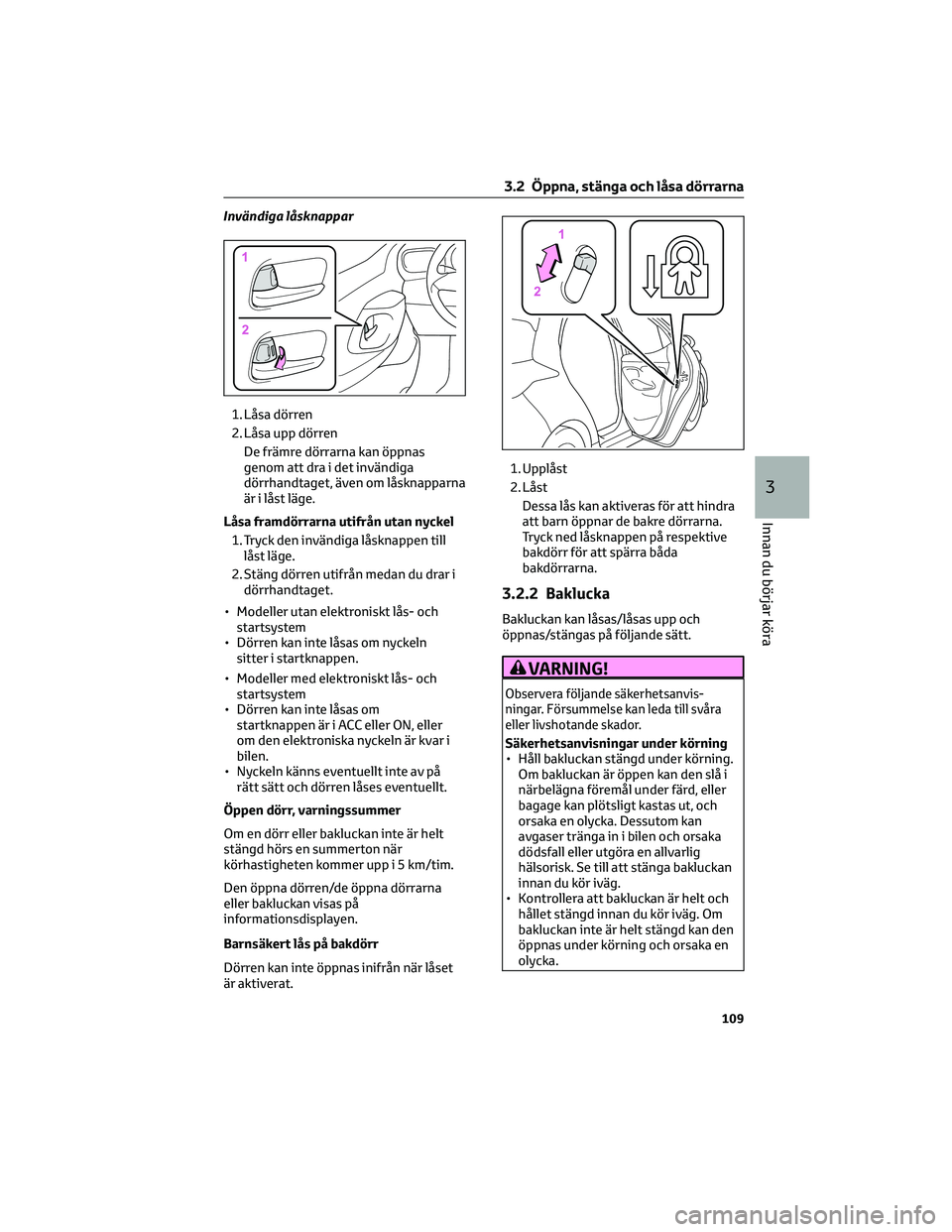

Invändiga låsknappar
1. Låsa dörren
2. Låsa upp dörren
De främre dörrarna kan öppnas
genom att dra i det invändiga
dörrhandtaget, även om låsknapparna
är i låst läge.
Låsa framdörrarna utifrån utan nyckel
1. Tryck den invändiga låsknappen till
låst läge.
2. Stäng dörren utifrån medan du drar i
dörrhandtaget.
• Modeller utan elektroniskt lås- och
startsystem
• Dörren kan inte låsas om nyckeln
sitter i startknappen.
• Modeller med elektroniskt lås- och
startsystem
• Dörren kan inte låsas om
startknappen är i ACC eller ON, eller
om den elektroniska nyckeln är kvar i
bilen.
• Nyckeln känns eventuellt inte av på
rätt sätt och dörren låses eventuellt.
Öppen dörr, varningssummer
Om en dörr eller bakluckan inte är helt
stängd hörs en summerton när
körhastigheten kommer upp i 5 km/tim.
Den öppna dörren/de öppna dörrarna
eller bakluckan visas på
informationsdisplayen.
Barnsäkert lås på bakdörr
Dörren kan inte öppnas inifrån när låset
är aktiverat.1. Upplåst
2. Låst
Dessa lås kan aktiveras för att hindra
att barn öppnar de bakre dörrarna.
Tryck ned låsknappen på respektive
bakdörr för att spärra båda
bakdörrarna.
3.2.2 Baklucka
Bakluckan kan låsas/låsas upp och
öppnas/stängas på följande sätt.
VARNING!
Observera följande säkerhetsanvis-
ningar. Försummelse kan leda till svåra
eller livshotande skador.
Säkerhetsanvisningar under körning
• Håll bakluckan stängd under körning.
Om bakluckan är öppen kan den slå i
närbelägna föremål under färd, eller
bagage kan plötsligt kastas ut, och
orsaka en olycka. Dessutom kan
avgaser tränga in i bilen och orsaka
dödsfall eller utgöra en allvarlig
hälsorisk. Se till att stänga bakluckan
innan du kör iväg.
• Kontrollera att bakluckan är helt och
hållet stängd innan du kör iväg. Om
bakluckan inte är helt stängd kan den
öppnas under körning och orsaka en
olycka.
3.2 Öppna, stänga och låsa dörrarna
109
3
Innan du börjar köra

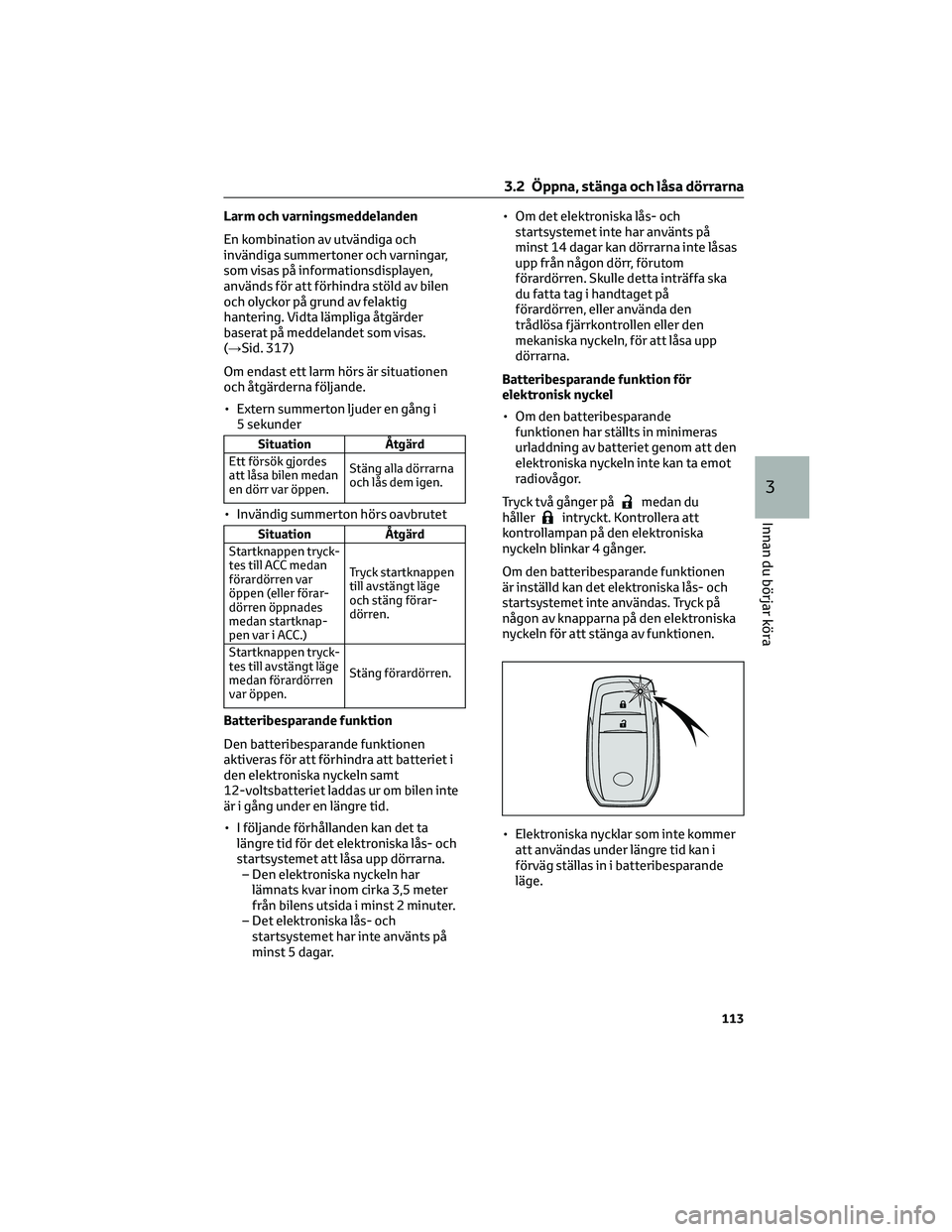

Larm och varningsmeddelanden
En kombination av utvändiga och
invändiga summertoner och varningar,
som visas på informationsdisplayen,
används för att förhindra stöld av bilen
och olyckor på grund av felaktig
hantering. Vidta lämpliga åtgärder
baserat på meddelandet som visas.
(→Sid. 317)
Om endast ett larm hörs är situationen
och åtgärderna följande.
• Extern summerton ljuder en gång i
5 sekunder
Situation Åtgärd
Ett försök gjordes
att låsa bilen medan
en dörr var öppen.Stäng alla dörrarna
och lås dem igen.
• Invändig summerton hörs oavbrutet
Situation Åtgärd
Startknappen tryck-
tes till ACC medan
förardörren var
öppen (eller förar-
dörren öppnades
medan startknap-
pen var i ACC.)Tryck startknappen
till avstängt läge
och stäng förar-
dörren.
Startknappen tryck-
tes till avstängt läge
medan förardörren
var öppen.Stäng förardörren.
Batteribesparande funktion
Den batteribesparande funktionen
aktiveras för att förhindra att batteriet i
den elektroniska nyckeln samt
12-voltsbatteriet laddas ur om bilen inte
är i gång under en längre tid.
• I följande förhållanden kan det ta
längre tid för det elektroniska lås- och
startsystemet att låsa upp dörrarna.
– Den elektroniska nyckeln har
lämnats kvar inom cirka 3,5 meter
från bilens utsida i minst 2 minuter.
– Det elektroniska lås- och
startsystemet har inte använts på
minst 5 dagar.• Om det elektroniska lås- och
startsystemet inte har använts på
minst 14 dagar kan dörrarna inte låsas
upp från någon dörr, förutom
förardörren. Skulle detta inträffa ska
du fatta tag i handtaget på
förardörren, eller använda den
trådlösa fjärrkontrollen eller den
mekaniska nyckeln, för att låsa upp
dörrarna.
Batteribesparande funktion för
elektronisk nyckel
• Om den batteribesparande
funktionen har ställts in minimeras
urladdning av batteriet genom att den
elektroniska nyckeln inte kan ta emot
radiovågor.
Tryck två gånger på
medan du
hållerintryckt. Kontrollera att
kontrollampan på den elektroniska
nyckeln blinkar 4 gånger.
Om den batteribesparande funktionen
är inställd kan det elektroniska lås- och
startsystemet inte användas. Tryck på
någon av knapparna på den elektroniska
nyckeln för att stänga av funktionen.
• Elektroniska nycklar som inte kommer
att användas under längre tid kan i
förväg ställas in i batteribesparande
läge.
3.2 Öppna, stänga och låsa dörrarna
113
3
Innan du börjar köra
