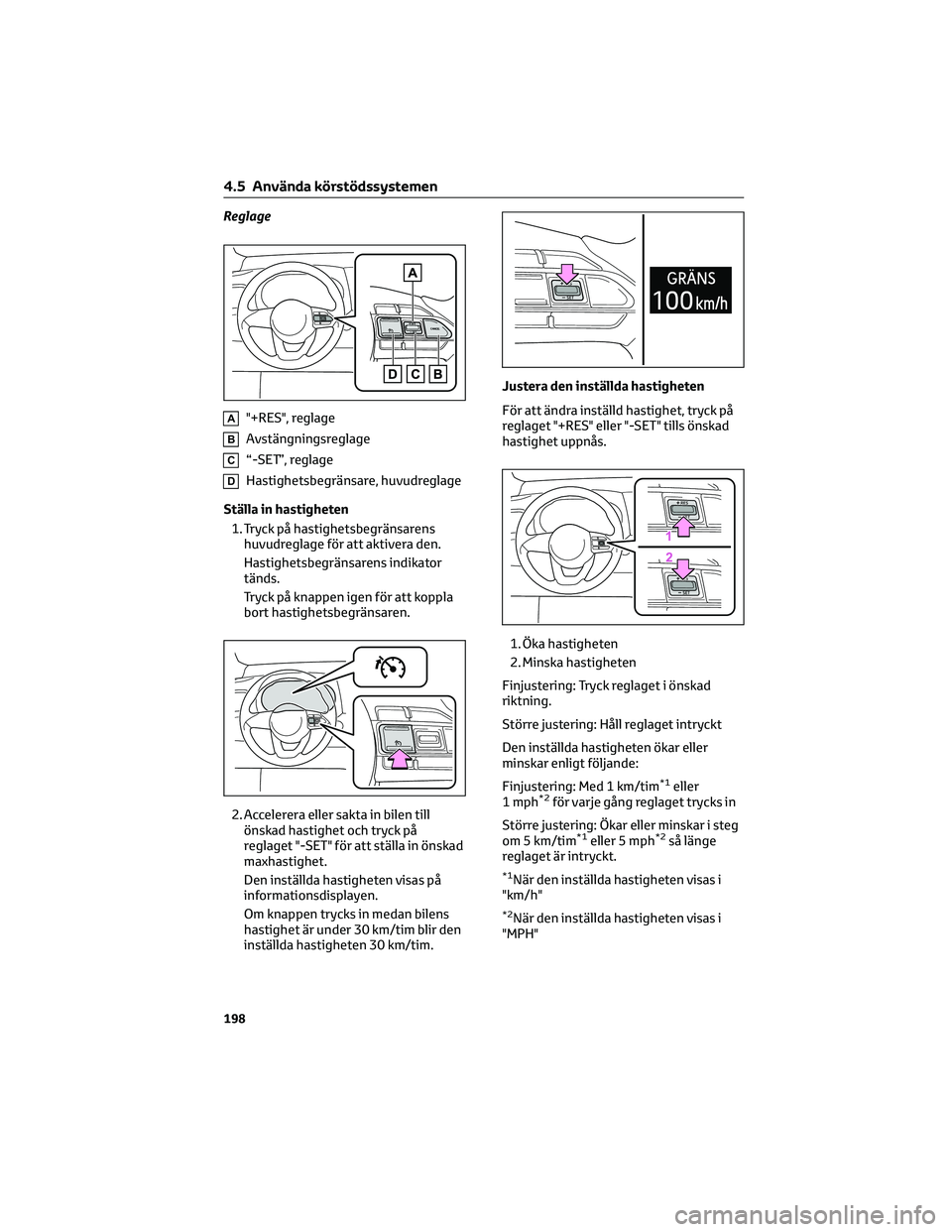

Reglage
A"+RES", reglage
BAvstängningsreglage
C“-SET”, reglage
DHastighetsbegränsare, huvudreglage
Ställa in hastigheten
1. Tryck på hastighetsbegränsarens
huvudreglage för att aktivera den.
Hastighetsbegränsarens indikator
tänds.
Tryck på knappen igen för att koppla
bort hastighetsbegränsaren.
2. Accelerera eller sakta in bilen till
önskad hastighet och tryck på
reglaget "-SET" för att ställa in önskad
maxhastighet.
Den inställda hastigheten visas på
informationsdisplayen.
Om knappen trycks in medan bilens
hastighet är under 30 km/tim blir den
inställda hastigheten 30 km/tim.Justera den inställda hastigheten
För att ändra inställd hastighet, tryck på
reglaget "+RES" eller "-SET" tills önskad
hastighet uppnås.
1. Öka hastigheten
2. Minska hastigheten
Finjustering: Tryck reglaget i önskad
riktning.
Större justering: Håll reglaget intryckt
Den inställda hastigheten ökar eller
minskar enligt följande:
Finjustering: Med 1 km/tim
*1eller
1 mph*2för varje gång reglaget trycks in
Större justering: Ökar eller minskar i steg
om 5 km/tim
*1eller 5 mph*2så länge
reglaget är intryckt.
*1När den inställda hastigheten visas i
"km/h"
*2När den inställda hastigheten visas i
"MPH"
4.5 Använda körstödssystemen
198

Inaktivera och återaktivera farthållaren
1. Fartbegränsaren inaktiveras med en
tryckning på urkopplingsreglaget.
2. Hastighetsbegränsaren återupptas
med en tryckning på "+RES"-reglaget.
Den inställda hastigheten överskrids
I följande situationer överskrider bilens
hastighet den inställda hastigheten och
informationsdisplayens tecken blinkar:
• När gaspedalen trampas ned helt
• Vid körning i nedförsbacke
Stänga av den automatiska
hastighetsbegränsaren
Hastighetsbegränsaren stängs
automatiskt av i någon av följande
situationer:
• Farthållaren aktiveras.
• När VSC eller TRC inaktiveras genom
att knappen VSC OFF trycks in
Om varningsmeddelandet för
hastighetsbegränsaren visas på
informationsdisplayen
Stäng av hybridsystemet och starta om
det. Ställ in hastighetsbegränsaren när
hybridsystemet har startas om. Om
hastighetsbegränsaren inte kan ställas
in kan en funktionsstörning ha uppstått i
hastighetsbegränsaren. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.VARNING!
Undvik att använda
hastighetsbegränsaren av misstag
Stäng av hastighetsbegränsaren med
dess huvudreglage när den inte
används.
Situationer som är olämpliga för
hastighetsbegränsare
Hastighetsbegränsaren ska inte
användas i följande situationer.
Föraren kan förlora kontrollen över
bilen vilket kan orsaka en olycka som
leder till svåra eller livshotande skador.
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• På branta backar
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
4.5.6 RSA
(Vägskyltsigenkänning)*
*I förekommande fall
Sammanfattning av funktioner
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemets 7-tums/8-tums
display (om det finns information om
hastighetsbegränsningar) för att
informera föraren via displayen.
Om systemet bedömer att bilen körs
fortare än hastighetsbegränsningen, utför
förbjudna åtgärder, etc, enligt detekterade
vägskyltar förvarnas föraren via synlig
avisering och aviseringssummer.
4.5 Använda körstödssystemen
199
4
Körning

VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet med 7-tums/8-
tums display så visas skylten på
informationsdisplayen.
• När information för
körstödssystemets har valts kan upp
till tre skyltar (vertikal display) eller
två skyltar (horisontell display) visas.
(→Sid. 81, Sid. 87)
AVertikal display
BHorisontell display• Om en annan flik än om information
om förarstödssystemet väljs visas
följande typer av vägskyltar.
(→Sid. 81, Sid. 87)
– Skylt för fartbegränsning
börjar/upphör
– Fartbegränsningsrelaterad skylt
(motorväg, motortrafikled,
tättbebyggt område eller
bostadsområde)
– Förbudsskylt upphör
– Förbjuden infart
*(när avisering är
nödvändig)
– Hastighetsbegränsningsskylt med
tilläggstavla (endast påfart)
*: (För modeller med navigationssystem
med 7-tums/8-tums display)
Om andra skyltar än
hastighetsbegränsningsskyltar känns av
visas de i en överlappande stapel under
den aktuella begränsningsskylten.
Typer av vägskyltar i systemet
Följande typer av vägskyltar, inklusive
elektroniska skyltar och blinkande skyltar
känns av.
En icke-officiell vägskylt (som inte
uppfyller Wien-konventionen) eller en
vägskylt som nyligen lanserats känns
eventuellt inte av.
4.5 Använda körstödssystemen
200

• Hastighetsbegränsningsskyltar
Hastighetsbegränsning
börjar/Zon för maxfart
börjar
Hastighetsbegränsning
upphör/Zon för maxfart
upphör
• Hastighetsrelaterad information*
Motorvägspåfart
Motorvägsavfart
Motortrafikled
Avfart från motortrafikled
Tättbebyggt område
Tättbebyggt område
upphör
Bostadsområde
Bostadsområde upphör
Gångfartsområde
Gångfartsområde upphör
*Visas när en skylt känns av men ingen
information om hastighetsbegränsning
för vägen finns i navigationssystemet med
7-tums/8-tums display
• Skyltar för omkörningsförbud
Omkörningsförbud börjar
Omkörningsförbud upphör
• Övriga vägskyltar
Förbjuden infart*
Förbudet upphör
Stopp
*Modeller med navigationssystem med
7-tums/8-tums display
4.5 Använda körstödssystemen
201
4
Körning

• Hastighetsbegränsning med
tilläggsmarkering*1
Våt
Regn
Is
Tilläggsmarkering finns*2
Avfart till höger*3
Avfart till vänster*3
Tid
*1Visas samtidigt med hastighetsbegräns-
ning.
*2Innehållet känns inte igen.*3Visas när systemet detekterar körning
på ramp.
Aviseringsfunktion
I följande situationer uppmärksammas
föraren av RSA-systemet.
• När körhastigheten överskrider
gränsen för hastighetsmeddelande på
skylten för hastighetsbegränsning
som visas, blir skylten på skärmen
tydligare och en summerton hörs.
• Om RSA-systemet upptäcker en skylt
för förbjuden infart och känner av att
bilen har kört in i ett område med
förbjuden infart baserat på
kartuppgifter i navigationssystemet
blinkar skylten för förbjuden infartoch en summerton hörs. (För modeller
med navigationssystem med
7-tums/8-tums display)
• Om systemet känner av att din bil gör
en omkörning där en skylt med
omkörningsförbud visas på
informationsdisplayen blinkar den
visade skylten och en summerton
hörs.
Beroende på situationen detekteras
trafikmiljön (trafikens riktning,
hastighet, enhet) eventuellt på fel sätt
och ett korrekt meddelande visas
eventuellt inte.
Metod för inställning
1. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten och välj.
2. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten och välj, tryck sedan på.
Automatisk avstängning av
RSA-visning
En eller flera skyltar stängs automatiskt
av i följande situationer.
• Ingen skylt har känts av på en viss
sträcka.
• Vägen ändras på grund av en vänster-
eller högersväng.
Förhållanden när funktionen inte alltid
fungerar eller detekterar på rätt sätt
I följande situationer aktiveras RSA inte
normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Det
indikerar inte att något är fel.
• Om frontkameran är felriktad på
grund av att den har fått en kraftig
stöt, etc.
• Det finns smuts, snö, dekaler etc. nära
frontkameran på vindrutan.
• I ostadigt väder, t.ex. kraftigt regn,
dimma, snö eller sandstorm.
• Ljus från ett mötande fordon, solen,
etc, lyser in i frontkameran.
4.5 Använda körstödssystemen
202

• Skylten är smutsig, blekt, vinklad eller
böjd.
• Kontrasten för den elektroniska
skylten är svag.
• Hela eller delar av skylten är dold
bakom löv på ett träd, en stolpe, etc.
• Främre kameran kunde bara uppfatta
skylten under för kort tid.
• Körmiljön (svängar, körfältsbyte, etc)
bedöms felaktigt.
•
Om en skylt inte är lämplig för det
aktuella körfältet, men skylten är
placerad strax efter en
motorvägsavfart, eller i ett närliggande
körfält strax före körfältsbyte.
• Dekaler är fästa bakpå ett
framförvarande fordon.
• En skylt som liknar en skylt som finns i
systemet känns av.
• Fartbegränsningsskyltar kan kännas
av och visas (om de är placerade inom
synhåll för frontkameran) medan bilen
körs på huvudvägen.
• Fartbegränsningsskyltar vid utfarter
från rondeller kan kännas av och visas
(om de är placerade inom synhåll för
frontkameran) vid körning i rondell.
• Bilens front höjs och sänks på grund
av lasten i bilen.
• Ljusstyrkan i omgivningen är
otillräcklig eller växlar snabbt.
• Om en skylt som gäller lastbilar etc
detekteras.
• Bilen körs i ett land med annan
trafikriktning.
• Kartdata till navigationssystemet med
7-tums/8-tums display är inaktuell.
• Navigationssystemet med
7-tums/8-tums display är inte igång.
• Hastighetsinformationen som visas på
instrumentet och i
navigationssystemet med
7-tums/8-tums display kan skilja sig
på grund av att navigationssystemet
med 7-tums/8-tums display använder
kartdata.Hastighetsbegränsningsskylt
Om startknappen stängdes av medan en
fartbegränsningsskylt visades på
informationsdisplayen visas samma
skylt igen när startknappen trycks till
tändningsläge.
Om “RSA Malfunction Visit Your
Dealer” (Funktionsstörning i
RSA-systemet Besök återförsäljaren)
visas
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Vissa funktioner kan specialinställas.
(Funktioner som kan specialinställas:
→Sid. 357)
4.5.7 BSM (Dödavinkelvarnare)*
*I förekommande fall
Dödavinkelvarnaren är ett system som
använder radarsensorer som är
monterade på bakre stötfångarens högra
och vänstra insida för att bidra till att
föraren kan byta körfält på säkert sätt.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Föraren är ensam ansvarig för att köra
på ett säkert sätt. Kör alltid på ett
säkert sätt, och ha alltid uppsikt över
omgivningen.
Dödavinkelvarnaren är en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon befinner sig i
ytterbackspeglarnas döda vinkel eller
närmar sig snabbt bakifrån in i en död
vinkel. Förlita dig inte alltför mycket på
dödavinkelvarnaren. Funktionen kan
4.5 Använda körstödssystemen
203
4
Körning

VARNING!(Fortsättning)
inte bedöma om det är säkert att byta
fil. Att förlita sig alltför mycket på
funktionen kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
Eftersom systemet eventuellt inte
fungerar korrekt under vissa
förhållanden så föraren måste själv
visuellt kontrollera säkerheten.
Systemkomponenter
ARattmonterade kontroller
Sätta på/stänga av dödavinkelvarnaren
BYtterbackspeglar, indikeringslampor
Om ett fordon känns av i
ytterbackspeglarnas döda vinkel, eller
närmar sig snabbt bakifrån till en död
vinkel tänds kontrollampan i
ytterbackspegeln på sidan där fordonet
känns av. Om körriktningsvisaren används
mot sidan där fordonet upptäckts blinkar
kontrollampan i ytterbackspegeln.
CBSM OFF, indikator
Tänds när dödavinkelvarnaren stängs av
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.När ”Blind Spot Monitor Unavailable
See Owner’s Manual” visas på
informationsdisplayen
Is, snö, lera, etc kan ha fastnat på ytorna
kring sensorerna på bakre stötfångaren.
(→Sid. 204) Systemet bör återgå till
normalt tillstånd när is, snö, lera, etc
avlägsnas från bakre stötfångaren.
Dessutom fungerar sensorerna eventuellt
inte normalt vid körning i extremt varma
eller kalla miljöer.
Om ”Blind Spot Monitor Malfunction
Visit Your Dealer” visas på
informationsdisplayen.
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 357)
Certifieringar för dödavinkelvarnaren
→Sid. 479
VARNING!
Se till att systemet kan fungera på
rätt sätt
Sensorer till dödavinkelvarnaren är
installerade bakom vänster respektive
höger sida av bakre stötfångaren.
Observera följande så att
dödavinkelvarnaren kan fungera
korrekt.
• Håll alltid sensorerna och omgivande
ytor på bakre stötfångaren rena.
Om en sensor eller dess omgivande yta
på bakre stötfångaren är smutsig eller
snötäckt aktiveras eventuellt inte
dödavinkelvarnaren och ett
varningsmeddelande (→sid. 204) visas.
4.5 Använda körstödssystemen
204

VARNING!(Fortsättning)
Ta i så fall bort smuts eller snö och kör
bilen med driftsförutsättningarna för
BSM-funktionen (→sid. 207) uppfyllda
i cirka 10 minuter. Om
varningsmeddelandet inte försvinner
ska du låta en auktoriserad
Toyota-återförsäljare eller auktoriserad
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta dekaler),
aluminiumtejp eller andra föremål på
en sensor eller på ytan runt sensorn
på bakre stötfångaren.
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur sitt
läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt.
Låt din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
– Om den omgivande ytan kring en
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
VARNING!(Fortsättning)
• Ta inte isär sensorn.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
• Om en sensor eller bakre stötfångaren
behöver tas bort/monteras eller
bytas ut ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Lackera inte bakre stötfångaren i
annan färg än en officiell färg från
Toyota.
Sätta på/stänga av dödavinkelvarnaren
Använd rattkontrollerna till att
aktivera/inaktivera funktionen.
1. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten för att välja.
2. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten för att välja, tryck sedan
på.
4.5 Använda körstödssystemen
205
4
Körning

– Om det är en väsentlig höjdskillnad
mellan din bil och fordonet som
kommer in i detekteringsområdet
– Omedelbart efter att
dödavinkelvarnaren har aktiverats
• Tillfällen när BSM i onödan detekterar
ett fordon och/eller föremål kan öka i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
4.5.8 Toyota parkeringssensor*
*I förekommande fall
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
informationsdisplayen, vindrutedisplayen
och en summerton. Kontrollera alltid
omgivningen när du använder detta
system.Systemkomponenter
Sensorernas typ och placering
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
informationsdisplayen beroende på
bilens läge och avståndet till föremålet.
(När avståndet till föremålet blir kortare
kan avståndssegmenten börja blinka.)
AAvkänning med främre hörnsensorer
BAvkänning med främre mittsensor
CAvkänning med bakre hörnsensorer
DDetektering med bakre mittsensor
4.5 Använda körstödssystemen
208

Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd rattkontrollerna till att
aktivera/inaktivera Toyota
parkeringssensor. (→Sid. 82, Sid. 88)
1. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten för att välja.
2. Tryck på
/(vertikal display)
eller/(horisontell display) på
ratten för att välja, tryck sedan på.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→Sid. 72) i
parkeringssensorsystemet.
Välj
på informationsdisplayen, väljoch därefter "On" för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för den
avkänningskapacitet och de
styrfunktioner som det här systemet
kan ge och därför ska man inte förlita
sig alltför mycket på systemet. Föraren
är alltid ansvarig att vara uppmärksam
på omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till risk för att bilen inte kan
köras på säkert sätt och möjligen
orsaka en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
VARNING!(Fortsättning)
• Fäst igen dekal eller elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn nära en
radarsensor
•
Utsätt inte radarsensorn eller den
omgivande ytan för hårda stötar.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen om
radarsensorn, frontgrillen eller främre
stötfångaren har utsatts för en kraftig
stöt. Om en sensor eller bakre
stötfångare behöver demonteras/
installeras ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Sensorerna får inte anpassas, tas isär
eller lackeras.
• Fäst inte något skydd på
registreringsplåten.
• Håll alltid korrekt lufttryck i däcken.
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom den kan komma
att aktiveras även om ingen risk för
kollision föreligger.
• Försummelse att observera
ovanstående varningar.
• En fjädring som inte är Toyota-
original (t.ex. sänkt fjädring) har
installerats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka en
funktionsstörning i sensorn.
•
Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
4.5 Använda körstödssystemen
209
4
Körning
