339
6
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Bij het registreren van identificatiecodes
●Controleer voordat u de identificatiecode-
registratie uitvoert of er zich geen velgen
met bandenspanningssensoren en -zen-
ders in de buurt van de auto bevinden.
●Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatieco-
des hebt geregistreerd. Als het systeem is
geïnitialiseerd voordat de identificatieco-
des zijn geregistreerd, zijn de geïnitiali-
seerde waarden ongeldig.
●De banden zijn na het voltooien van de
registratie warm. Laat daarom de banden
afkoelen voordat u de initialisatie uitvoert.
■Annuleren van de identificatiecodere-
gistratie
●Bedien het multi-informatiedisplay en
selecteer “Identifying Each Wheel & Posi-
tion” (elk wiel en elke positie vaststellen)
om de identificatiecoderegistratie na het
starten te annuleren. ( Blz. 338)
●Als de identificatiecoderegistratie is gean-
nuleerd, knippert het waarschuwings-
lampje lage bandenspanning gedurende
ongeveer 1 minuut wanneer het contact
AAN wordt gezet en blijft vervolgens bran-
den. Het bandenspanningswaarschu-
wingssysteem werkt wanneer het waar-
schuwingslampje lage bandenspanning
dooft.
●Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, is de identifi-
catiecoderegistratie mogelijk niet goed
geannuleerd. Start de identificatiecodere-
gistratieprocedure nogmaals om de regis-
tratie te annuleren en zet het contact vóór
het rijden UIT.
■Als identificatiecodes niet goed zijn
geregistreerd
●In de onderstaande situaties duurt de iden-
tificatiecoderegistrati e mogelijk langer dan
gebruikelijk of is registratie niet mogelijk.
(Normaal gesproken moet er gedurende
ongeveer 10 tot 30 minuten met de auto
worden gereden om de identificatiecodere-
gistratie te voltooien.)
Rijd nog een poosje door als de identifica-
tiecoderegistratie na ongeveer 30 minuten
rijden nog niet is voltooid.
• Het voltooien van de registratie duurt mogelijk langer dan gebruikelijk als er met
de auto over een onverharde weg wordt
gereden. • Als er tijdens de regi
stratie achteruit wordt
gereden, worden de tijdens de registratie
verzamelde gegevens gewist en duurt het
langer dan gebruikelijk voordat de registra-
tie is voltooid.
• Als er met de auto in druk verkeer wordt gereden of in een andere situatie waarbij
andere auto's vlakbij u rijden, duurt het
mogelijk een poosje voordat het systeem
de bandenspanningssensoren en -zenders
van uw auto herkent.
• Als er zich in of vlakbij de auto een velg met een gemonteerde bandenspannings-
sensor en -zender bevindt, is de registratie
van de identificatiecodes voor de gemon-
teerde velgen wellicht niet mogelijk.
Parkeer de auto op een veilige plaats gedu-
rende ongeveer 20 minuten als de identifica-
tiecoderegistratie na ongeveer 1 uur rijden
niet is voltooid en voer vervolgens de identifi-
catiecoderegistratieprocedure nogmaals uit.
●In de volgende situaties wordt de identifi-
catiecoderegistratie niet gestart of is de
registratie niet goed voltooid en werkt het
systeem niet goed. Voer de identificatieco-
deregistratieprocedure nogmaals uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer langzaam knip-
pert wanneer wordt geprobeerd om de
identificatiecoderegistratie te starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de identificatiecodere-
gistratie gedurende ongeveer 10 minuten
met de auto is gereden.
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige als de identificatie-
coderegistratie niet kan worden voltooid na
het uitvoeren van de bovenstaande proce-
dure.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 339 Thursday, August 26, 2021 4:59 PM

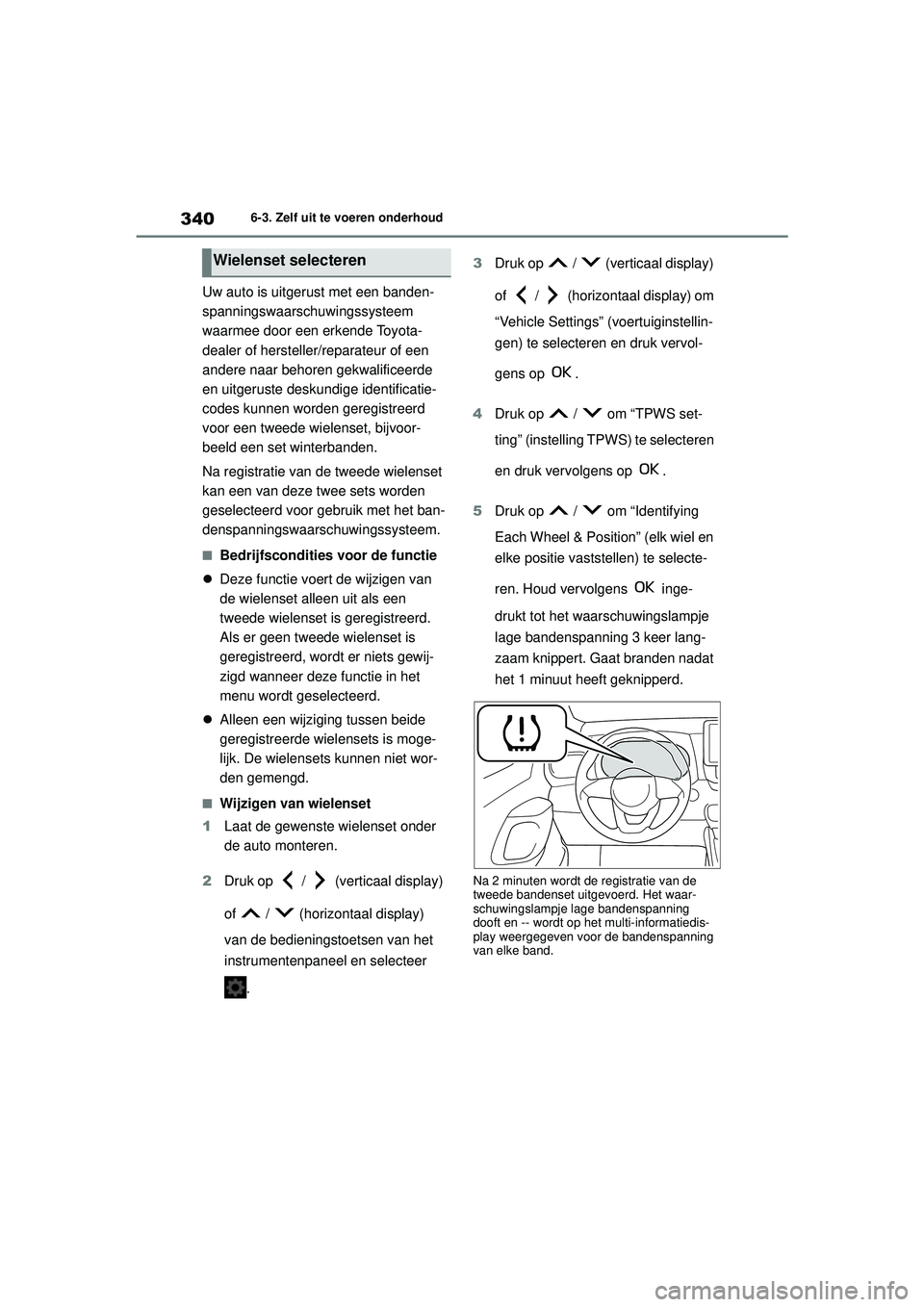

340
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
Uw auto is uitgerust met een banden-
spanningswaarschuwingssysteem
waarmee door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige identificatie-
codes kunnen worden geregistreerd
voor een tweede wielenset, bijvoor-
beeld een set winterbanden.
Na registratie van de tweede wielenset
kan een van deze twee sets worden
geselecteerd voor gebruik met het ban-
denspanningswaarschuwingssysteem.
■Bedrijfscondities voor de functie
 Deze functie voert de wijzigen van
de wielenset alleen uit als een
tweede wielenset is geregistreerd.
Als er geen tweede wielenset is
geregistreerd, wordt er niets gewij-
zigd wanneer deze functie in het
menu wordt geselecteerd.
 Alleen een wijziging tussen beide
geregistreerde wielensets is moge-
lijk. De wielensets kunnen niet wor-
den gemengd.
■Wijzigen van wielenset
1 Laat de gewenste wielenset onder
de auto monteren.
2 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
. 3
Druk op / (verticaal display)
of / (horizontaal display) om
“Vehicle Settings” (voertuiginstellin-
gen) te selecteren en druk vervol-
gens op .
4 Druk op / om “TPWS set-
ting” (instelling TPWS) te selecteren
en druk vervolgens op .
5 Druk op / om “Identifying
Each Wheel & Position” (elk wiel en
elke positie vastst ellen) te selecte-
ren. Houd vervolgens inge-
drukt tot het waarschuwingslampje
lage bandenspanning 3 keer lang-
zaam knippert. Gaat branden nadat
het 1 minuut heeft geknipperd.
Na 2 minuten wordt de registratie van de
tweede bandenset uitgevoerd. Het waar-
schuwingslampje lage bandenspanning
dooft en -- wordt op het multi-informatiedis-
play weergegeven voor de bandenspanning
van elke band.
Wielenset selecteren
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 340 Thursday, August 26, 2021 4:59 PM

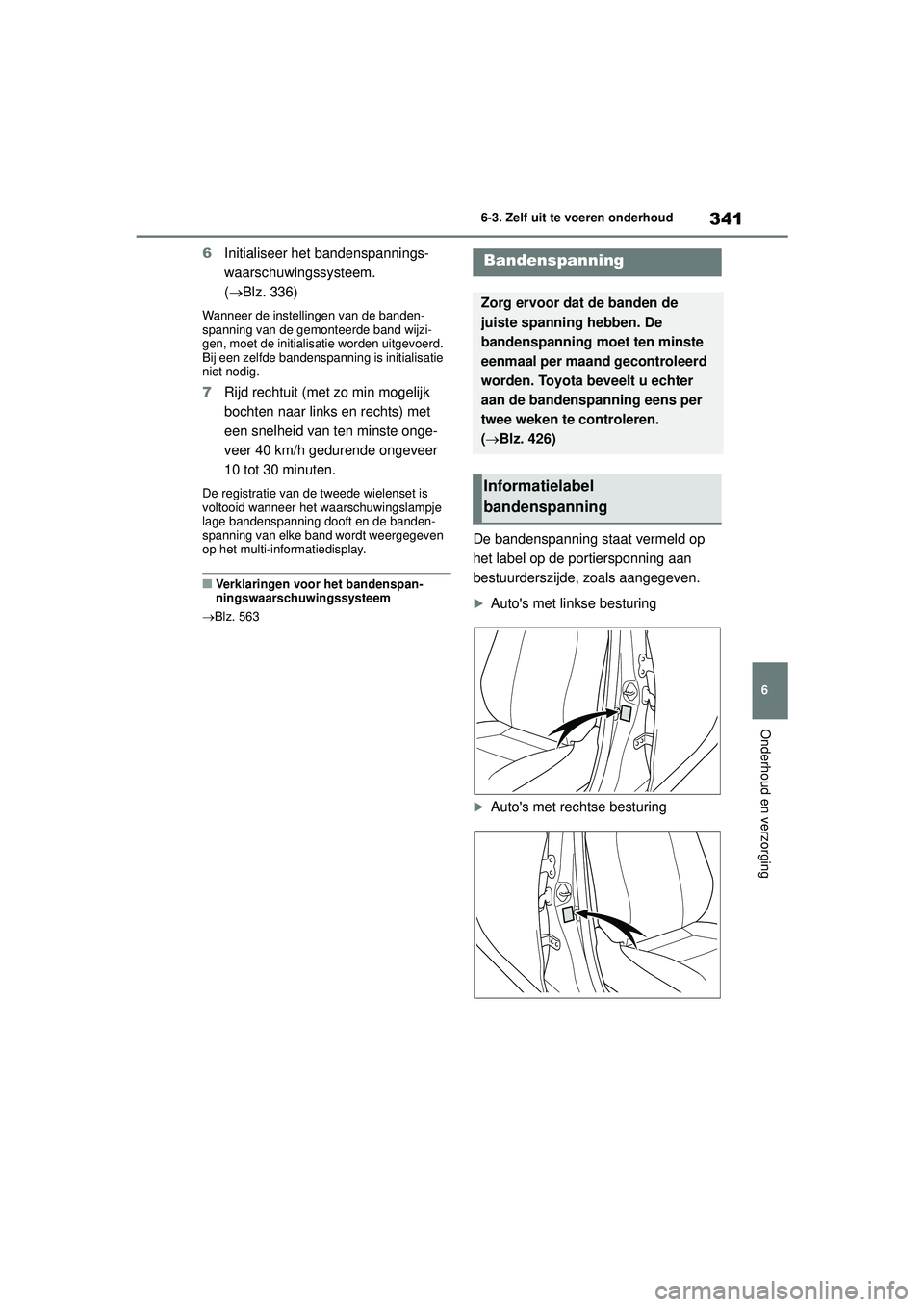

341
6
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6Initialiseer het bandenspannings-
waarschuwingssysteem.
(Blz. 336)
Wanneer de instellingen van de banden-
spanning van de gemonteerde band wijzi-
gen, moet de initialisatie worden uitgevoerd.
Bij een zelfde bandenspanning is initialisatie
niet nodig.
7 Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
De registratie van de tweede wielenset is
voltooid wanneer het waarschuwingslampje
lage bandenspanning dooft en de banden-
spanning van elke band wordt weergegeven
op het multi-informatiedisplay.
■Verklaringen voor het bandenspan-
ningswaarschuwingssysteem
 Blz. 563
De bandenspanning staat vermeld op
het label op de portiersponning aan
bestuurderszijde, zoals aangegeven.
Auto's met linkse besturing
Auto's met rechtse besturing
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De
bandenspanning moet ten minste
eenmaal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
( Blz. 426)
Informatielabel
bandenspanning
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 341 Thursday, August 26, 2021 4:59 PM

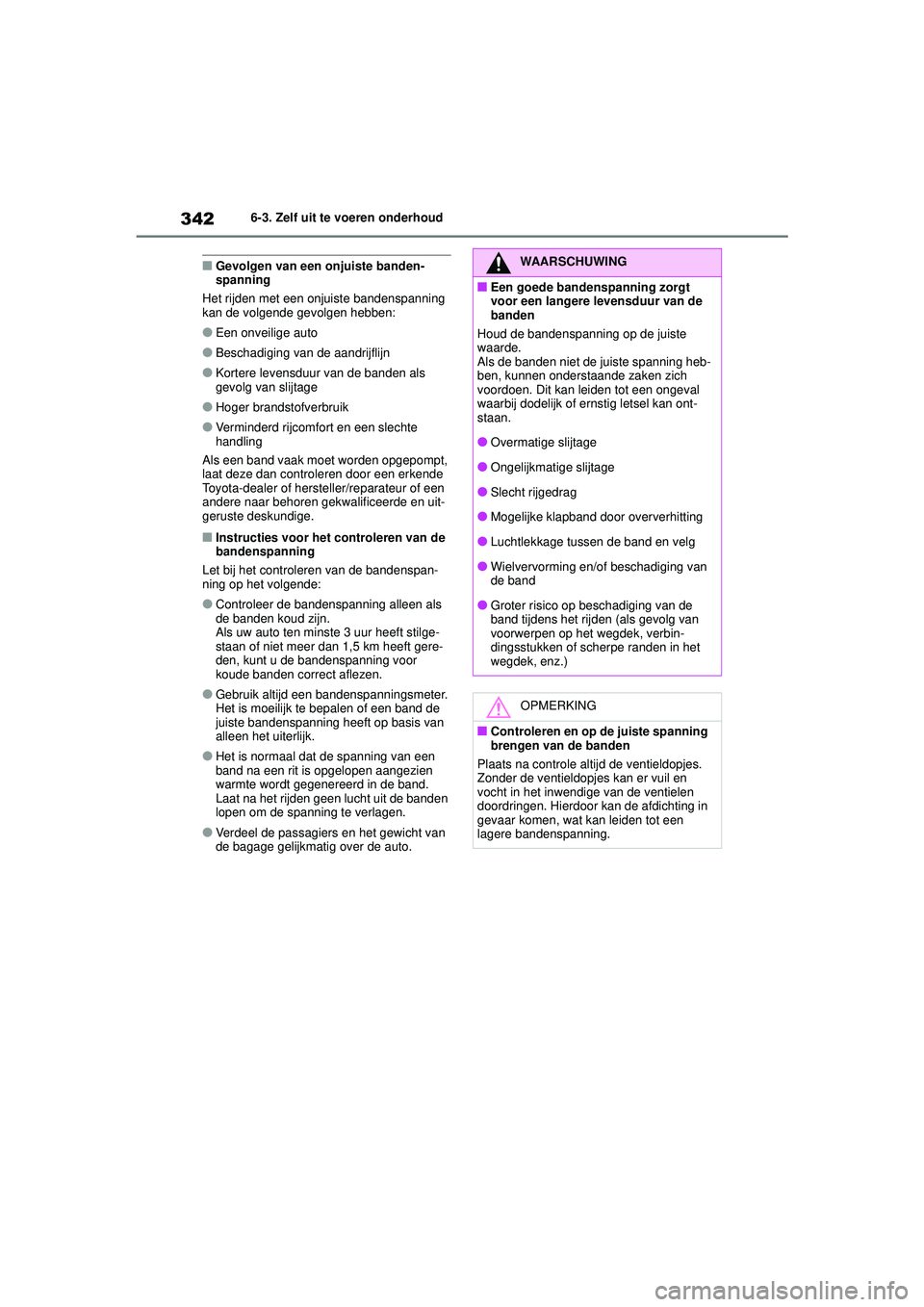

342
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Een onveilige auto
●Beschadiging van de aandrijflijn
●Kortere levensduur van de banden als
gevolg van slijtage
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
●Verdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
waarbij dodelijk of ernstig letsel kan ont-
staan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van
de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 342 Thursday, August 26, 2021 4:59 PM

343
6
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschillende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( Blz. 335)
■Bij het verwijderen van de wieldop
(auto's met een wieldopclip)
Verwijder de wieldop met een wieldopclip
*.*: De wieldopclip bevindt zich in het dash- boardkastje. ( Blz. 298)
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto
moeilijk beheersbaar worden.
Keuze van velg
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band.
Als u dat wel doet, kan dat leiden tot
een ongeval waarbij dodelijk of ernstig
letsel kan ontstaan.
■Plaatsen van wielmoeren
●Plaats de wielmoeren met de schuine
kant naar het wiel toe ( Blz. 401). Als
de wielmoeren worden geplaatst met de
schuine kant van het wiel af, kan de velg
scheuren waardoor het wiel tijdens het
rijden kan losraken. Dit kan leiden tot
een ongeval, met dodelijk of ernstig let-
sel als gevolg.
●Breng nooit olie of vet aan op de wiel-
bouten of -moeren.
Door het gebruik van olie of vet worden
de wielmoeren mogelijk te vast aange-
draaid waardoor de bouten of de velg
beschadigd kunnen raken. Daarnaast
kunnen de wielmoeren loslopen en de
wielen losraken, wat kan leiden tot een
ongeval met dodelijk of ernstig letsel als
gevolg. Verwijder olie of vet van de wiel-
bouten of wielmoeren.
■Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er tijdens
het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ont-
staan.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 343 Thursday, August 26, 2021 4:59 PM

344
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
Gebruik uitsluitend de wielmoeren
van Toyota en de juiste wielmoer-
sleutel voor uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepareerd
of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige. Ga ook voor de aanschaf van ban-
denspanningssensoren en -zenders
naar een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele ve lgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Voorzorgsmaatregelen met
betrekking tot lichtmetalen
velgen (indien aanwezig)
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 344 Thursday, August 26, 2021 4:59 PM

345
6
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1Zet het contact UIT.
2 Open het dashboardkastje. Maak
de demper los.
3 Duw het dashboardkastje aan de
zijde die zich het dichtst bij het por-
tier bevindt naar binnen om de 2
klauwen los te maken. Trek vervol-
gens het dashboardkastje naar bui-
ten en maak de onderste klauwen
vrij. 4
Trek het dashboardkastje naar bui-
ten en maak de onderste klauwen
vrij.
5 Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het
interieurfilter
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 345 Thursday, August 26, 2021 4:59 PM

346
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
6Verwijder het filter (type A) of de fil-
terhouder. (type B)
7 Vervang het interieurfilter door een
nieuw exemplaar.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.

Type A
Vervang het interieurfilter.

Type B
Verwijder het interieurfilter uit de filterhouder
en vervang het.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zo nder filter gebruikt
wordt, kan het systeem beschadigd raken.
■Voorkomen van schade aan de afdek-
kap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 346 Thursday, August 26, 2021 4:59 PM

347
6
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud

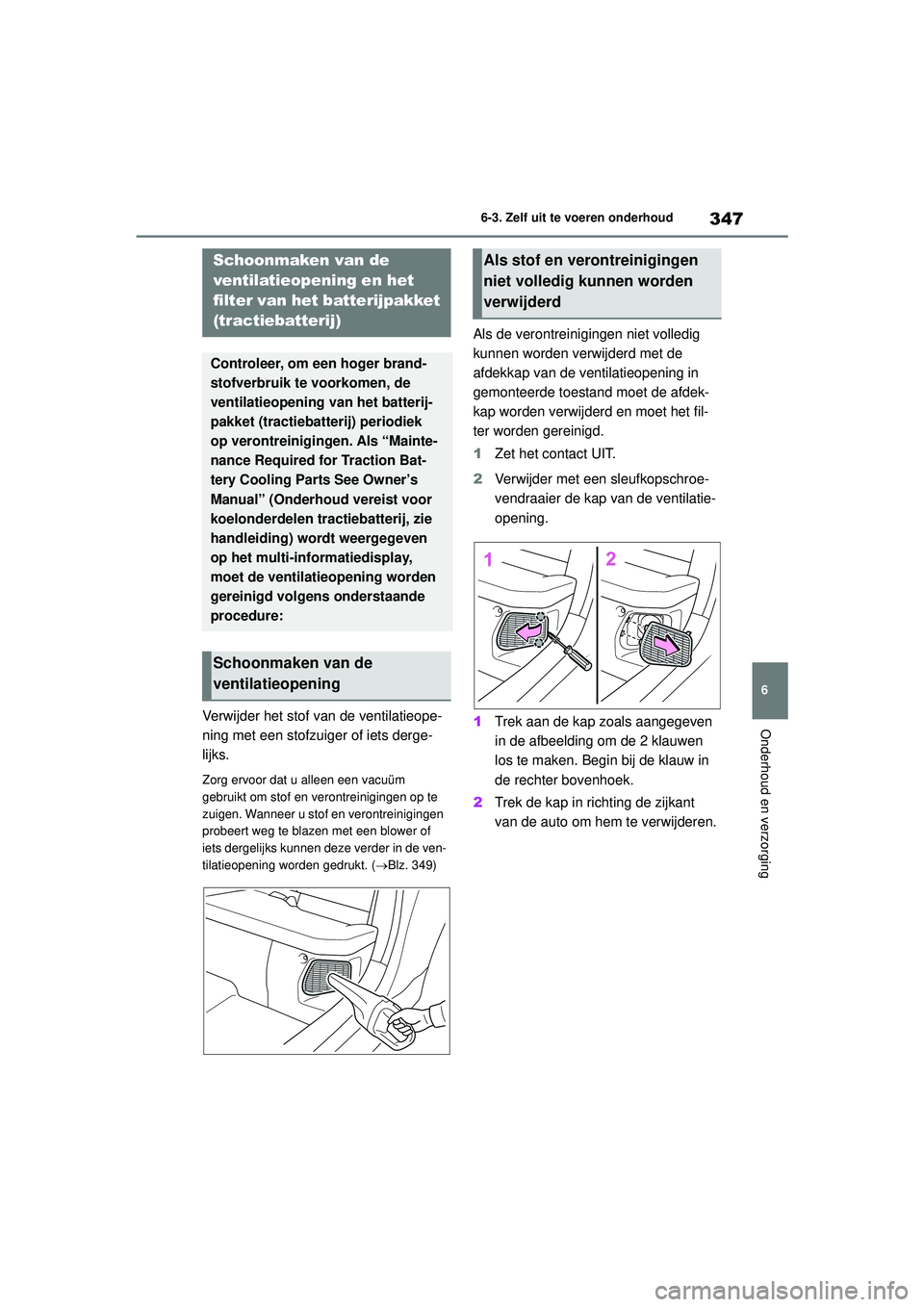

Onderhoud en verzorgingVerwijder het stof van de ventilatieope-
ning met een stofzuiger of iets derge-
lijks.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op te
zuigen. Wanneer u stof en verontreinigingen
probeert weg te blazen met een blower of
iets dergelijks kunnen deze verder in de ven-
tilatieopening worden gedrukt. (Blz. 349)
Als de verontreinigingen niet volledig
kunnen worden verwijderd met de
afdekkap van de ventilatieopening in
gemonteerde toestand moet de afdek-
kap worden verwijderd en moet het fil-
ter worden gereinigd.
1 Zet het contact UIT.
2 Verwijder met een sleufkopschroe-
vendraaier de kap van de ventilatie-
opening.
1 Trek aan de kap zoals aangegeven
in de afbeelding om de 2 klauwen
los te maken. Begin bij de klauw in
de rechter bovenhoek.
2 Trek de kap in richting de zijkant
van de auto om hem te verwijderen.
Schoonmaken van de
ventilatieopening en het
filter van het batterijpakket
(tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopening van het batterij-
pakket (tractiebatterij) periodiek
op verontreinigingen. Als “Mainte-
nance Required for Traction Bat-
tery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor
koelonderdelen tractiebatterij, zie
handleiding) wordt weergegeven
op het multi-informatiedisplay,
moet de ventilatieopening worden
gereinigd volgens onderstaande
procedure:
Schoonmaken van de
ventilatieopening
Als stof en verontreinigingen
niet volledig kunnen worden
verwijderd
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 347 Thursday, August 26, 2021 4:59 PM

348
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud

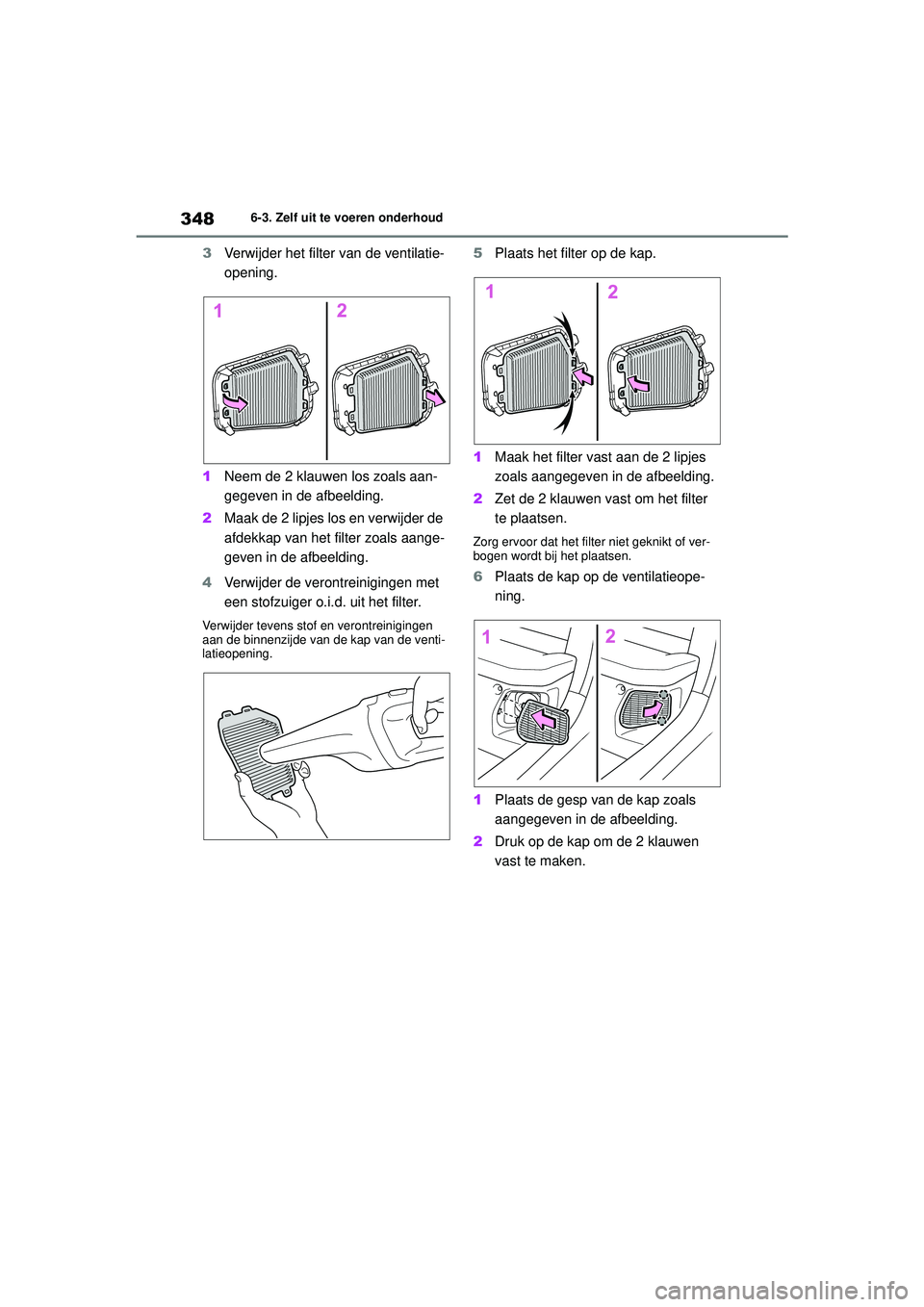

3Verwijder het filter van de ventilatie-
opening.
1 Neem de 2 klauwen los zoals aan-
gegeven in de afbeelding.
2 Maak de 2 lipjes los en verwijder de
afdekkap van het filter zoals aange-
geven in de afbeelding.
4 Verwijder de verontreinigingen met
een stofzuiger o.i. d. uit het filter.
Verwijder tevens stof en verontreinigingen
aan de binnenzijde van de kap van de venti-
latieopening.
5 Plaats het filter op de kap.
1 Maak het filter vast aan de 2 lipjes
zoals aangegeven in de afbeelding.
2 Zet de 2 klauwen vast om het filter
te plaatsen.
Zorg ervoor dat het filter niet geknikt of ver-
bogen wordt bij het plaatsen.
6Plaats de kap op de ventilatieope-
ning.
1 Plaats de gesp van de kap zoals
aangegeven in de afbeelding.
2 Druk op de kap om de 2 klauwen
vast te maken.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 348 Thursday, August 26, 2021 4:59 PM
